Instruktionsbok & reservdelslista DC-16MB2

Transkript

1 Instruktionsbok & reservdelslista DC-6MB TEKNISKA DATA - BENDOF DC-6MB Batteridriven armeringsklipp Vikt ca. 7,0 kg Laddare: UCYFA Batterikapacitet: Klippkapacitet ca.00-50klipp/laddn. Klipphastighet ca. 5,0 sekunder Elförsörjning 0 V, Hz, 90 W EB 80H,0Ah NiMH Klippskär Vändbara Säkring T, 5 A Spänning 8V Ståldimension 6 mm Laddningseffekt 7,- V =,5 A Laddningstid 0 min. Stålkvalitet KS 500 Standardtillbehör: Förvaringslåda i plast med laddare UCYFA, st.,0 Ah NiMh-batterier EB 80H, sidohandtag samt verktygssats. Rotebergsvägen B, SE-9 78 Sollentuna, E-post: info@hitachi-powertools.se Tel. (+6) , Fax. (+6)

2 DC-6MB.doc / Skapat den / Senast ändrat :09:00 ()

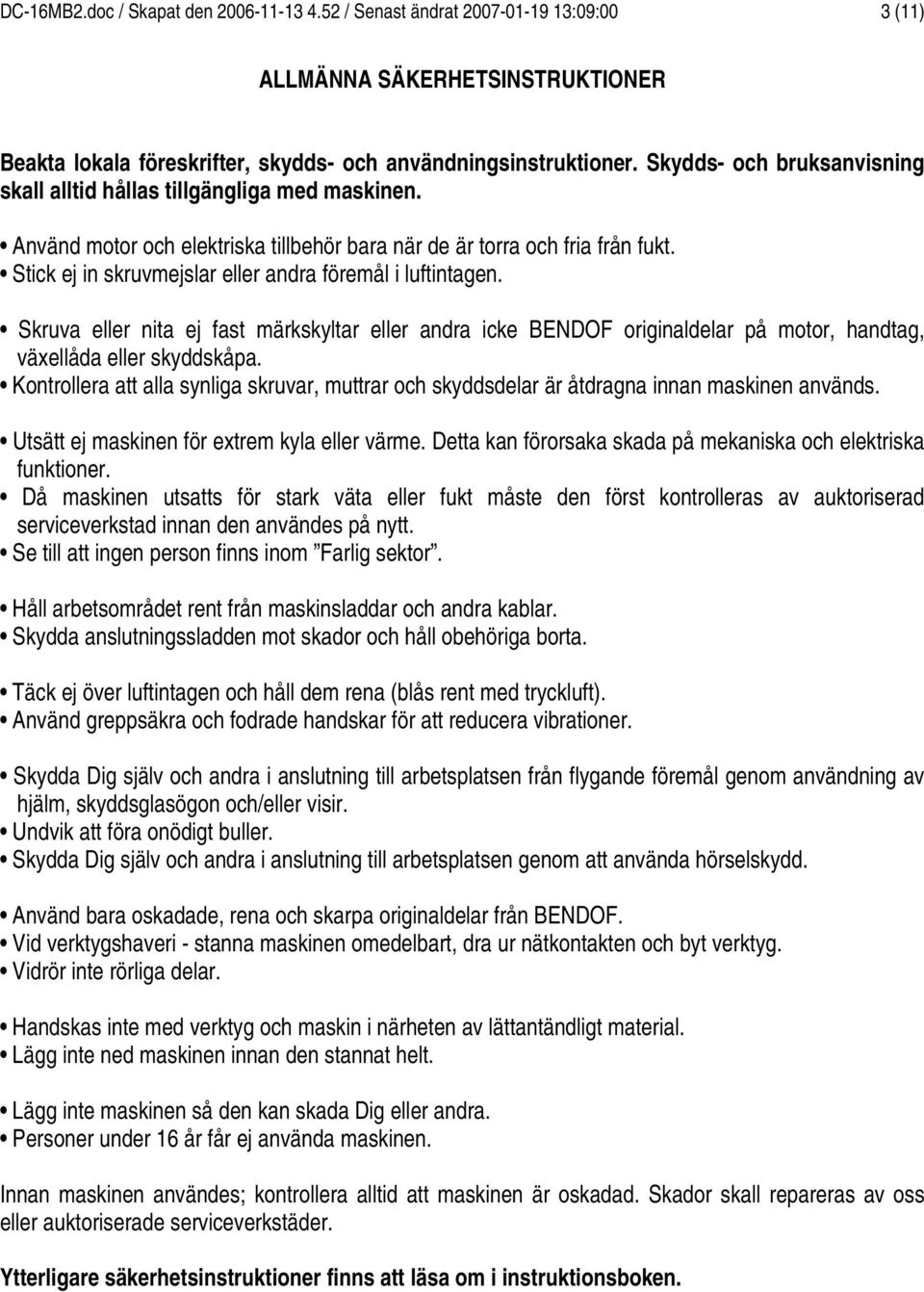

3 DC-6MB.doc / Skapat den / Senast ändrat :09:00 () ALLMÄNNA SÄKERHETSINSTRUKTIONER Beakta lokala föreskrifter, skydds- och användningsinstruktioner. Skydds- och bruksanvisning skall alltid hållas tillgängliga med maskinen. Använd motor och elektriska tillbehör bara när de är torra och fria från fukt. Stick ej in skruvmejslar eller andra föremål i luftintagen. a eller nita ej fast märkskyltar eller andra icke BENDOF originaldelar på motor, handtag, växellåda eller skyddskåpa. Kontrollera att alla synliga skruvar, muttrar och skyddsdelar är åtdragna innan maskinen används. Utsätt ej maskinen för extrem kyla eller värme. Detta kan förorsaka skada på mekaniska och elektriska funktioner. Då maskinen utsatts för stark väta eller fukt måste den först kontrolleras av auktoriserad serviceverkstad innan den användes på nytt. Se till att ingen person finns inom Farlig sektor. Håll arbetsområdet rent från maskinsladdar och andra kablar. Skydda anslutningssladden mot skador och håll obehöriga borta. Täck ej över luftintagen och håll dem rena (blås rent med tryckluft). Använd greppsäkra och fodrade handskar för att reducera vibrationer. Skydda Dig själv och andra i anslutning till arbetsplatsen från flygande föremål genom användning av hjälm, skyddsglasögon och/eller visir. Undvik att föra onödigt buller. Skydda Dig själv och andra i anslutning till arbetsplatsen genom att använda hörselskydd. Använd bara oskadade, rena och skarpa originaldelar från BENDOF. Vid verktygshaveri - stanna maskinen omedelbart, dra ur nätkontakten och byt verktyg. Vidrör inte rörliga delar. Handskas inte med verktyg och maskin i närheten av lättantändligt material. Lägg inte ned maskinen innan den stannat helt. Lägg inte maskinen så den kan skada Dig eller andra. Personer under 6 år får ej använda maskinen. Innan maskinen användes; kontrollera alltid att maskinen är oskadad. Skador skall repareras av oss eller auktoriserade serviceverkstäder. Ytterligare säkerhetsinstruktioner finns att läsa om i instruktionsboken.

4 DC-6MB.doc / Skapat den / Senast ändrat :09:00 () VARNING! Klipps kortare bitar än 0 cm kan den avklippta biten skjuta iväg med stor kraft. Personer som befinner sig inom den indikerade farliga sektorn kan skadas. Farlig sektor Se till att den farliga sektorn är fri eller anbringa skydd. Tänk på att nedfallande avklippta bitar också kan skada personer nedanför när Du jobbar högre upp. Säkra vid behov också maskinen med säkerhetslina. ANVÄND HJÄLM OCH SKYDDSGLASÖGON! Lägg armeringsstången i klipphuvudet och JUSTERA MOTHÅLLSSKRUVEN så att stången ligger vinkelrätt mot klipphuvudet. Maskinen har konstruerats för att hålla så låg vikt som möjligt och då inte denna justering utförs korrekt kan klipphuvudet skadas, med i värsta fall en olycka som följd. Endast armeringsstång eller stång med motsvarande egenskaper får klippas. Försök ej klippa upp lås eller andra hårda material. Använd aldrig klipp eller laddare i närheten av lättantändliga eller explosiva material eller lättantändliga gaser. KOM IHÅG A. Utsätt aldrig klipptång eller laddningsaggregat för regn eller annan väta. B. För bästa resultat, läs noga igenom bruksanvisning för klipp och laddningsaggregat innan de tas i bruk. C. Använd aldrig verktyg med slöa eller deformerade skär. Vänd eller byt ut skären så snart skärpan börjar avta. D. Håll din BENDOF-maskin ren från damm, betong och andra föroreningar. E. Använd endast hydraulolja Shell Tellus T- eller likvärdig olja.

5 DC-6MB.doc / Skapat den / Senast ändrat :09:00 5 () KLIPPNING. Lägg armeringsstången i klipphuvudet och justera mothållsskruven så att stången ligger vinkelrätt mot klipphuvudet.. Tryck in brytaren och låt kolven gå ända fram till ändläget. Kolven går tillbaks automatiskt när brytaren släpps (släpps brytaren innan ändläget är nått, stannar kolven och fortsätter åter framåt vid nästa tryck).. Vänta tills kolven har återgått helt till utgångsläget innan Du klipper igen. OBS! Om kolven inte rör sig när brytaren trycks in har kolven antagligen inte helt återgått till utgångsläget. Tryck kolven lätt tillbaks med stången och tryck in brytaren igen. Ladda batteriet omedelbart då effekten börjar avta. Låt aldrig batteriet dra ur helt. Läs bruksanvisningen för batteriladdaren. Då klippen inte används förvaras maskin med tillbehör på ett torrt ställe låst för obehöriga. Ta ur batteriet då maskinen ej är i bruk. Vid extremt låga temperaturer (-5 C) om maskinen förvaras kallt, kan oljan bli så trög att inte kolven rör sig. Kör då maskinen varm i tomme 0-60 sek. Så snart kolven rör sig, gör 5-0 klipp i tomme. Enkla åtgärder som garanti för en låg servicekostnad och hög tillgänglighet. Skären skall vändas eller bytas ut så snart skärpan börjar avta. Kontrollera ofta att bultarna är ordentligt dragna.. Se till att maskin och laddare hålls fria från smuts och vatten.. Var noggrann med inställning av mothållsskruven. Extra returventil Maskinen är försedd med en extra returventil som kan användas om man kör fast ett järn i klipphuvudet och maskinen inte orkar klippa av (t.ex. om batteriet är urladdat). Uppe på maskinen sitter en insexbult. Vrid den ett varv motsols så att pistongen återgår. a ej ur skruven helt då olja kommer att rinna ut och tätningskulan kan försvinna.

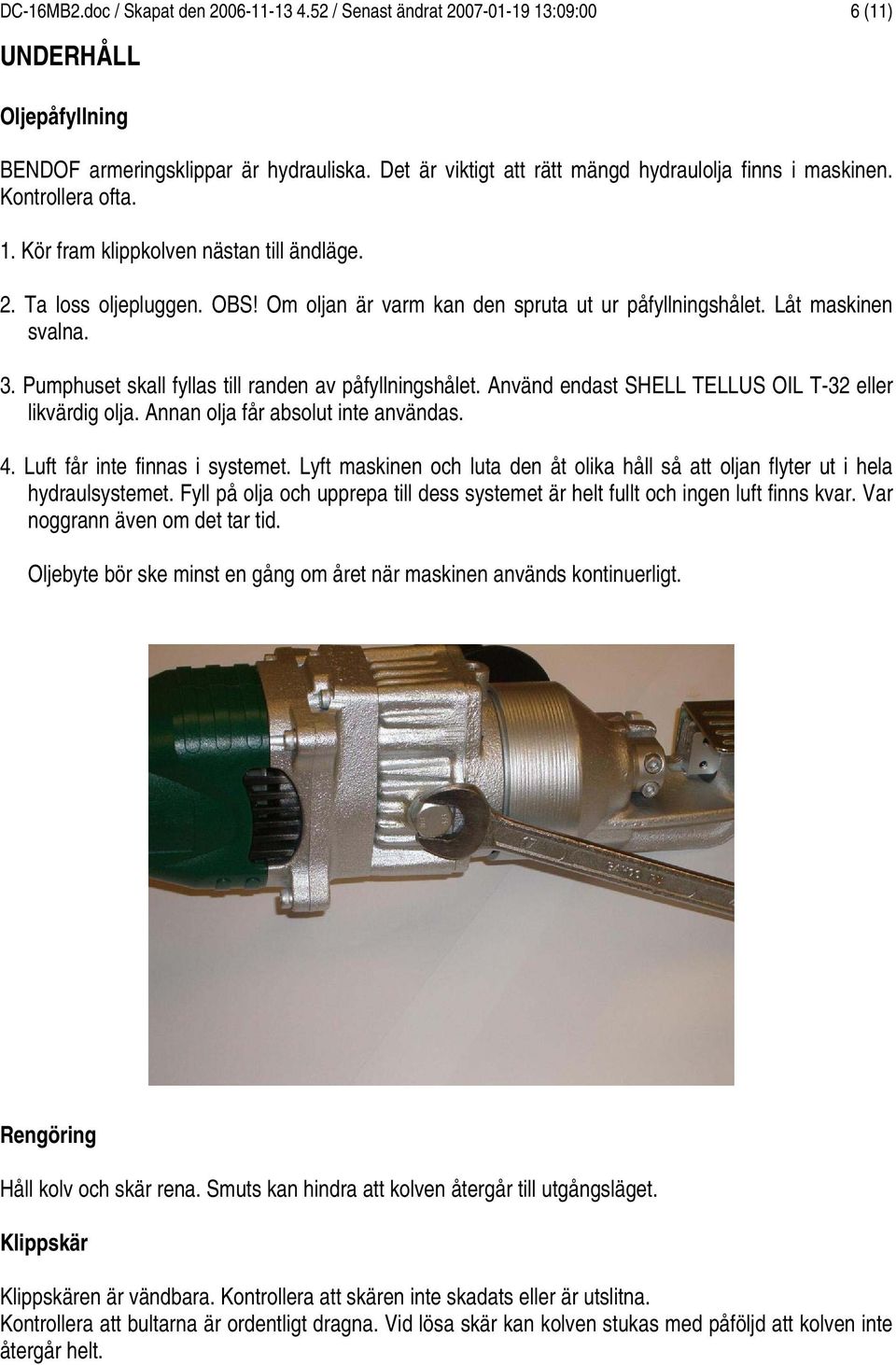

6 DC-6MB.doc / Skapat den / Senast ändrat :09:00 6 () UNDERHÅLL Oljepåfyllning BENDOF armeringsklippar är hydrauliska. Det är viktigt att rätt mängd hydraulolja finns i maskinen. Kontrollera ofta.. Kör fram klippkolven nästan till ändläge.. Ta loss oljepluggen. OBS! Om oljan är varm kan den spruta ut ur påfyllningshålet. Låt maskinen svalna.. Pumphuset skall fyllas till randen av påfyllningshålet. Använd endast SHELL TELLUS OIL T- eller likvärdig olja. Annan olja får absolut inte användas.. Luft får inte finnas i systemet. Lyft maskinen och luta den åt olika håll så att oljan flyter ut i hela hydraulsystemet. Fyll på olja och upprepa till dess systemet är helt fullt och ingen luft finns kvar. Var noggrann även om det tar tid. Oljebyte bör ske minst en gång om året när maskinen används kontinuerligt. Rengöring Håll kolv och skär rena. Smuts kan hindra att kolven återgår till utgångsläget. Klippskär Klippskären är vändbara. Kontrollera att skären inte skadats eller är utslitna. Kontrollera att bultarna är ordentligt dragna. Vid lösa skär kan kolven stukas med påföljd att kolven inte återgår helt.

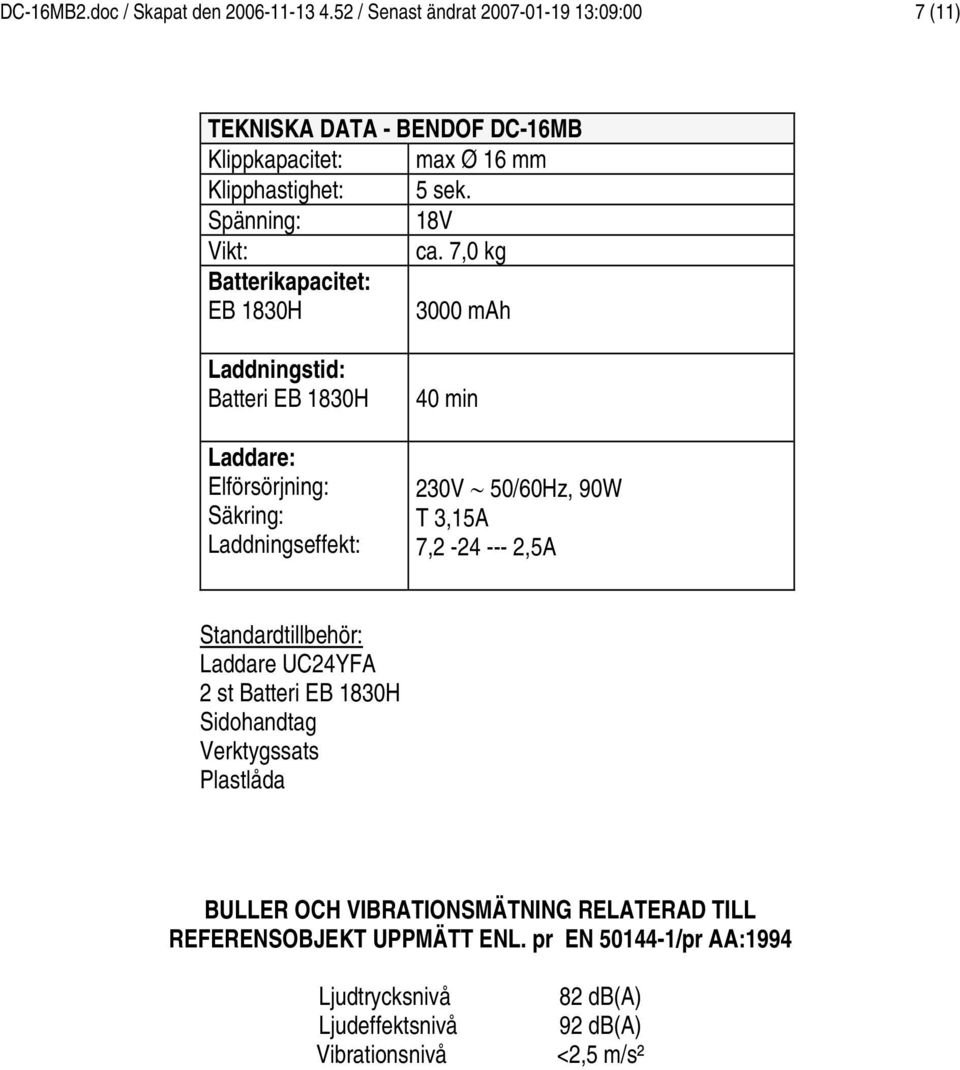

7 DC-6MB.doc / Skapat den / Senast ändrat :09:00 7 () TEKNISKA DATA - BENDOF DC-6MB Klippkapacitet: max Ø 6 mm Klipphastighet: 5 sek. Spänning: 8V Vikt: ca. 7,0 kg Batterikapacitet: EB 80H 000 mah Laddningstid: Batteri EB 80H Laddare: Elförsörjning: Säkring: Laddningseffekt: 0 min 0V 50/60Hz, 90W T,5A 7, - ---,5A Standardtillbehör: Laddare UCYFA st Batteri EB 80H Sidohandtag Verktygssats Plastlåda BULLER OCH VIBRATIONSMÄTNING RELATERAD TILL REFERENSOBJEKT UPPMÄTT ENL. pr EN 50-/pr AA:99 Ljudtrycksnivå Ljudeffektsnivå Vibrationsnivå 8 db(a) 9 db(a) <,5 m/s²

8 DC-6MB.doc / Skapat den / Senast ändrat :09:00 8 ()

9 DC-6MB.doc / Skapat den / Senast ändrat :09:00 9 () RESERVDELSLISTA - BENDOF DC-6MB Del nr. Art.nr. Benämning Antal/maskin Klipphuvud 9507 Bult (IS) M5x Tätningsbricka M Bult-mothåll M0x Mothållsfäder Skär x5x Bult med bricka Kastskydd M5x Kolvpackning främre Extra handtag 9500 Returfjäder 9508 Kolv Styrkil O-ring Stödring P Skär x5x Bult med bricka M5x Returventil Styrning Planbricka M Mutter M O-ring P Distanspackning P Tätring SPNC Distanspackning Fästbricka P Segersäkring H Fjäderbricka O-ring G Hydraulpump 950 Rörstift Extra returventil O-ring S Lager Lagerstyrning Nållager Lagerstyrning Låsring

10 DC-6MB.doc / Skapat den / Senast ändrat :09:00 0 () Pumpkolv Pumpkolvsfjäder Pumpventil Ventilfjäder Styrning till ventilfjäder Tryckpackning Magnetfilter Packning till pumphus Pumphus mm mm Utjämningsventil Fäste för utjämningsventil Fjäderbricka Oljeplugg IS Packning till oljeplugg Packbox Lager Excenteraxel Kuggdrev Mx M M0x8 M0x5 690ZZ Drevaxel Distansbricka Bricka Lager Kuggring Mellanring Bult med bricka IS Bricka Fästring för motor 690ZZ M5x65 M5 M5x Bricka Bult IS med bricka Bricka Rotor med fläkt Lager Fläktskydd Magnet Bricka Motorkåpa Kolhållare (A) Kolhållare (B) Kolsats Kolhållarlock Handtag A Handtag B Greppkåpa Brytarlås M5 M5x6 M5 608VVM M höger vänster x0 x5

11 DC-6MB.doc / Skapat den / Senast ändrat :09:00 () Brytare Kylplatta Batterikontakt
