1 Sapa Selection Noggrant utvalda skjutdörrar, dörrar och fönster för bostäder Sapa Selection

2

3 Sapa Selection Utvalda produkter för hemmet Sapa Selection 5 Skjutdörr Artline XL 6 Maximalt ljusinsläpp Lyftskjutdörr 2160 S 8 Idealisk för stora öppningar Skjutdörr Elegant och användarvänlig Skjutfönsterdörr För alla ändamål Fönsterdörr Klassisk utåtgående fönsterdörr Vikfönsterdörr Högisolerad för stora öppningar Glasfasad 4150/4150 SX 20 Panoramautsikt Fönster 1086 SX / Dörr 2086 SX 22 Fönster och dörrar Välj produkt 24 Färgval 25 Prestandatabell 26 Kombinationer 28 Handtag översikt 30 Tillverkare nära dig 32 Fördel aluminium 34

4 4 Sapa ingår i den globala Hydro-koncernen. Mer information om oss och våra produkter hittar du på

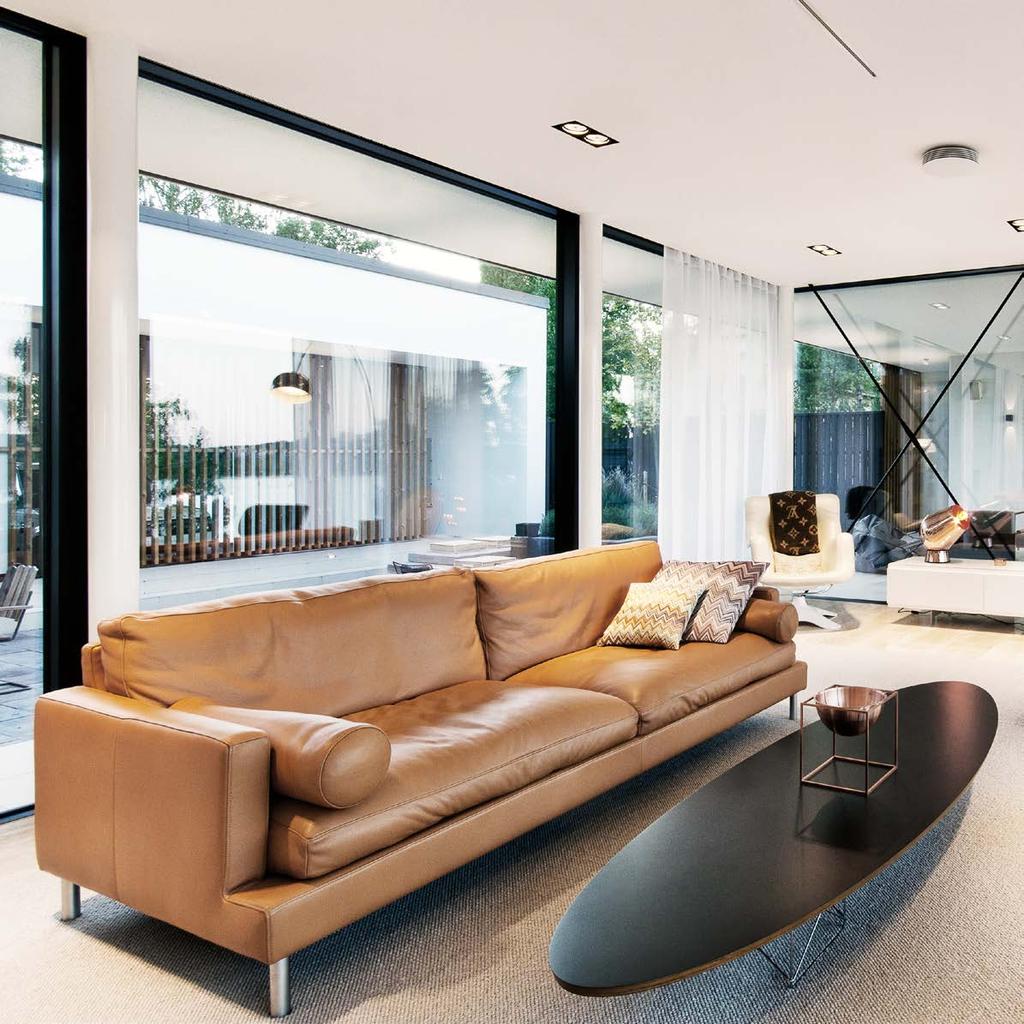

5 Design med aluminium Lättskötta och pålitliga produkter med god komfort Sapa Selection är noggrant utvalda produkter för villa och bostad, med minimerat underhåll och pålitliga funktioner. Nu kan du släppa in mer av dagsljuset och ge ditt boende nya kvalitéer med lättanvända, lättskötta glaspartier och skjutdörrar anpassade för nordiskt klimat. Enkel kommunikation och visuell öppenhet är en mycket omtyckt lösning för bostäder. Sapa Selection för hem och bostad omfattar både eleganta, exklusiva lösningar och starka, traditionella basmodeller. Samtliga tillverkade i stabila och tåliga aluminiumprofiler för god komfort och minimerat underhåll. 5

6 6

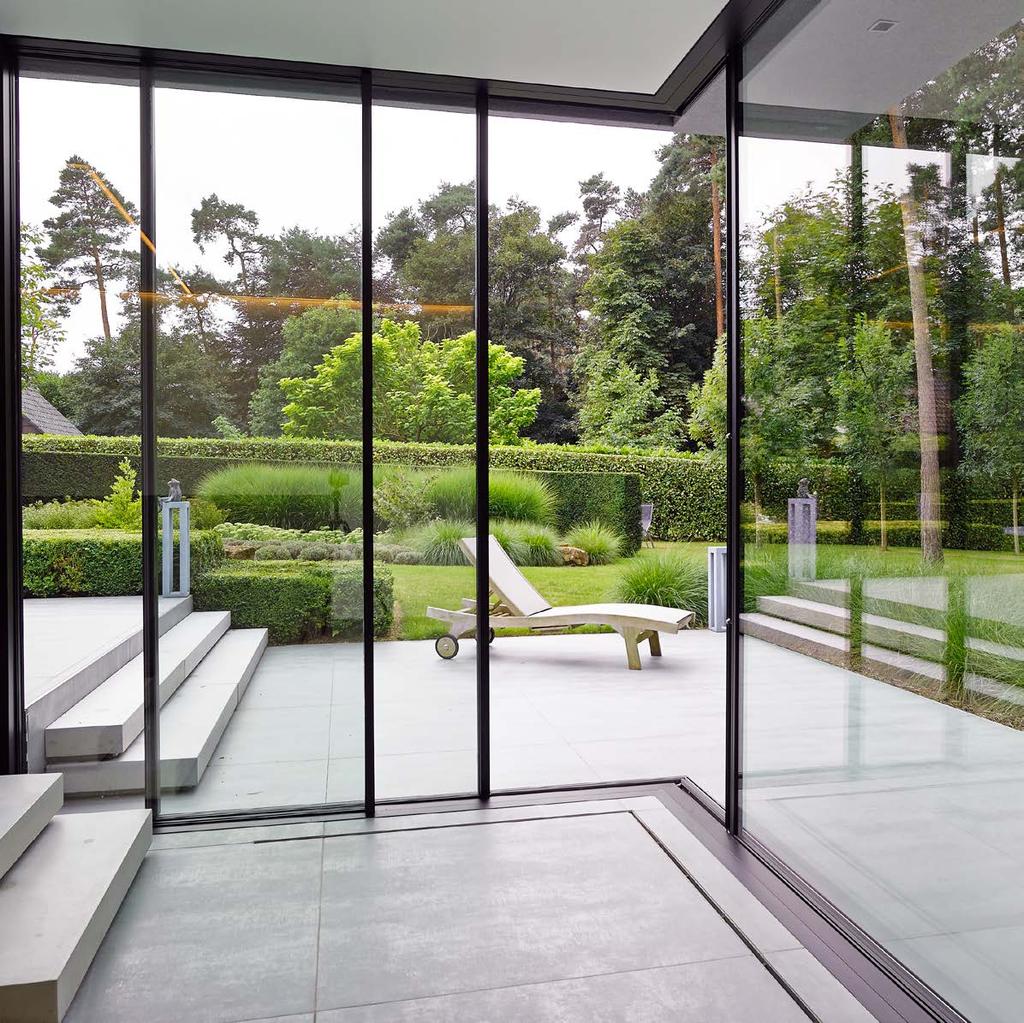

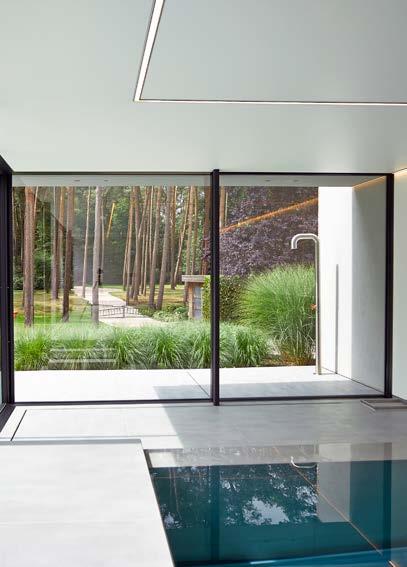

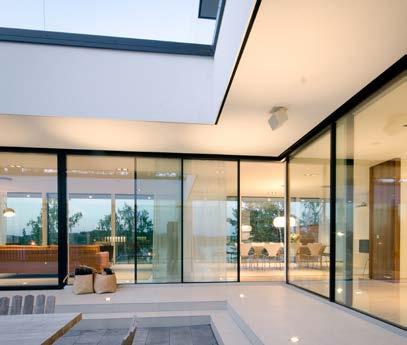

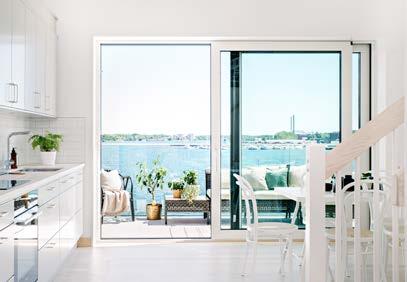

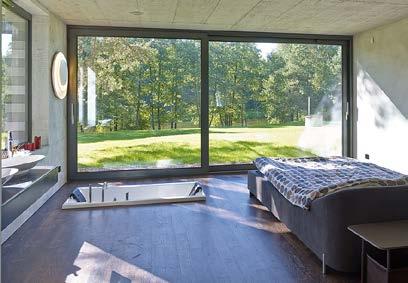

7 Maximalt ljusinsläpp Sapa Skjutdörr Artline XL Den exklusiva skjutdörren Artline XL ger maximalt ljusinsläpp genom sin design. En konstruktion med nedsänkt tröskel och inbyggda karmar skapar visuell öppenhet genom sin optimala glasyta. Exklusiv design Skjutbara ramfria glas ger spännande interiöra rumslösningar där gränsen mellan ute och inne suddas ut. Handtaget är smakfullt integrerat i profilen och förstärker ytterligare den minimalistiska designen. Artline XL förenar elegans med hög termisk prestanda, en optimal lösning för transparens och ljus i modern arkitektur. Stora öppningar Dörrbladen kan göras upp till 3,5 m höga. Enkelflygligt utförande med ett eller två skjutbara dörrblad och dubbelflygligt med två skjutbara dörrblad. Inbyggd För att komma till sin fulla rätt, där profilerna syns så lite som möjligt, bör Artline XL byggas in i husets väggar, tak och golv. Artline XLs konstruktionsidé gör den mest lämplig för nyproduktion. 7

8 8

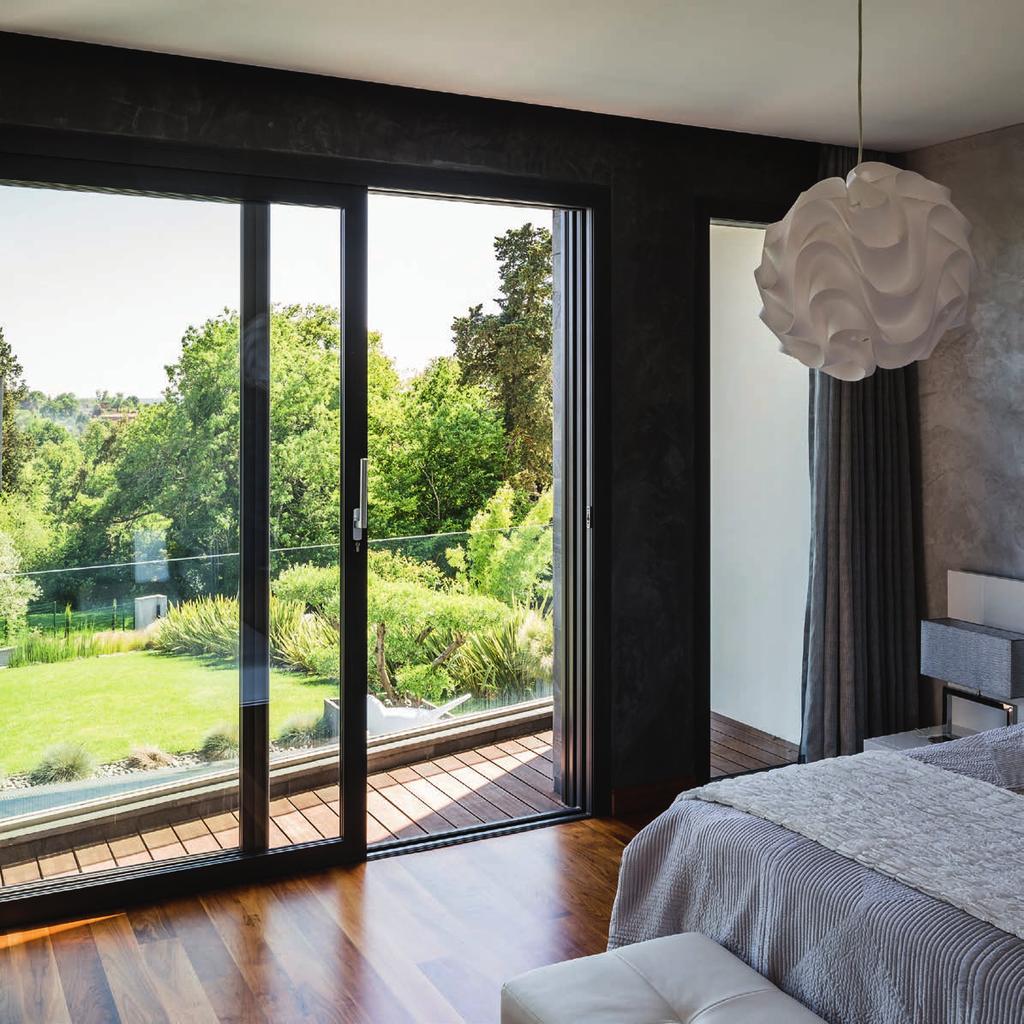

9 Idealisk för stora öppningar Sapa Lyftskjutdörr 2160 S Vår lyftskjutdörr kombinerar attraktiv design med hållbarhet och maximal komfort för dig. En mycket välisolerad, robust och användarvänlig konstruktion gör den till ett utmärkt val för både nybyggnation samt ombyggnation. Användarvänlig och välisolerad Sapas isolatorer och tätningar begränsar värmeförlusterna på ett optimalt sätt och ger en hög luft- och vattentäthet vilket leder till en låg energiförbrukning och god komfort. Stabila rostfria skenor och stora korrosionsbeständiga hjul ger god hållbarhet samtidigt som dörrblad upp till 3,1 m breda glider lätt, smidigt och tyst. Dolda infästningar, specialdesignade ändstycken och en smäcker dörrbladsprofil ger 2160 S en harmonisk design. Tröskeln har utformats för att integreras med golvet. Flera varianter När handtaget lyfts upp kan dörren lätt parkeras i valfritt läge S kan även kompletteras med en låsfunktion för nattvädring S finns i specialutförande med flerpunkts-låsning, säkerhetsglas och speciella beslag för utökat inbrottsskydd, motståndsklass 2. 9

10 10

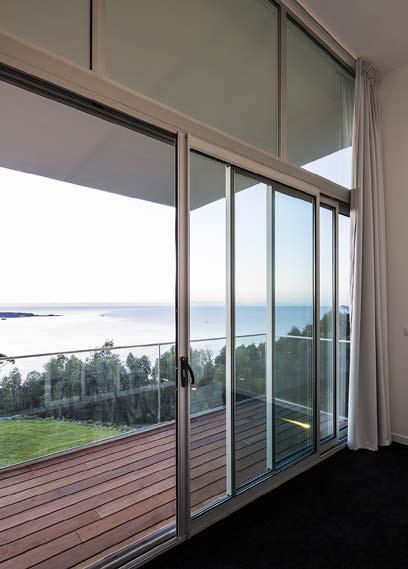

11 Elegant och användarvänlig Sapa Skjutdörr 2115 En isolerad skjutdörr med ett elegant och modernt utseende. I trespårigt utförande med tre dörrblad ger den större fritt öppningsmått. Passar till isolerade uterum och vinterträdgårdar. Lätt med hög kvalitetskänsla Elegant design med minimal mötesprofil, endast 35 mm bred, vilket ger minimal påverkan på utsikten och naturen kommer in i rummet. Dörrbladen löper tyst med rostfria hjul på rostfri räls. Karmen kan delvis byggas in i väggen och tröskeln kan sänkas ned i golvet för att minska kanthöjden. Prestanda Dörrblad upp till 1,4 m bredd och 2,4 m höjd. Skjutdörren kan utföras med två skjutbara dörrblad i tvåspårig karm alternativt med tre skjutbara dörrblad i trespårig karm. Avsedd för 2-glas isolerruta med max vikt på 160 kg. Skjutdörren har spanjolett med tre låspunkter och det finns ett stort utbud av handtag. Vi rekommenderar den till isolerade uterum och vinterträdgårdar där kraven inte är lika höga som på partier i yttervägg men för dig som är ute efter en hög kvalitetskänsla. 11

12 12

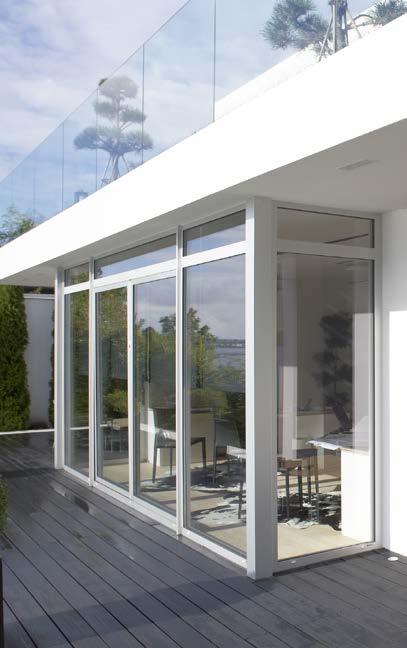

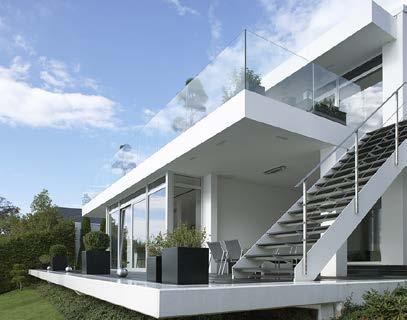

13 För alla ändamål Sapa Skjutfönsterdörr 1086 Skjut fönsterdörr med mycket lågt U-värde samt hög luft- och vattentäthet. Den är smidig att hantera och har ett praktiskt vädringsläge. Täthet för utsatta lägen Helsvetsade mittätningar runt om ger hög luft- och vattentäthet. En högre tröskel ger bättre skydd mot läckage i utsatta lägen. Skjutfönsterdörren finns i två isoleringsutföranden, 1086 isolerad och 1086 SX högisolerad. Öppningsalternativ Skjutfönsterdörren öppnas helt åt sidan, gående på räls på insidan, parallellt med den fasta delen. I stängt läge ligger dörrbladet i samma liv som det fasta fönsterpartiet. Dörren kan fällas inåt, underhängt i vädringsläge. Hanteringen är lätt tack vare att dörren löper med dubbla boogiehjul på en aluminiumräls. Skjutfönsterdörren ger stora öppningsbara ytor. Lås och beslag Skjutdörren är försedd med spanjolettlåsning. Låspunkter anpassas efter bredd och höjd. Kan förses med låscylinder för låsning från insidan alternativt både inoch utsidan. Beslagen monteras dolda och ger dörren en renare design. 13

14 14

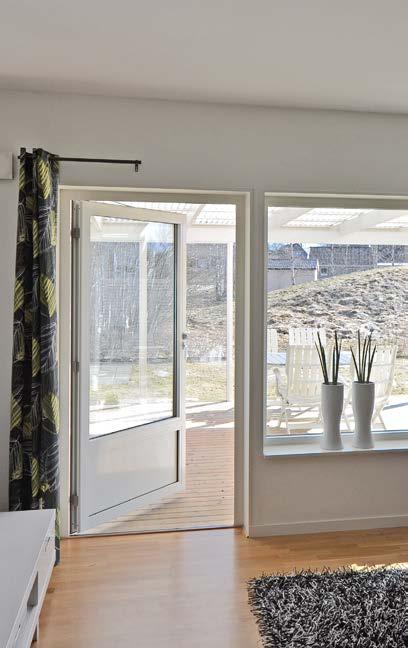

15 Klassisk fönsterdörr Sapa Fönsterdörr 1086, utåtgående Högisolerad fönsterdörr med hög luft- och vattentäthet samt akustisk prestanda. Dörren går enkelt att kombinera med sidofönster eller större glaspartier med överljus. Enhetlig design i dörr och parti Fönsterdörren är en del av vårt fönstersystem 1086 som även omfattar fönster, fasta glaspartier, skjutfönsterdörrar och vikfönsterdörrar. Dessa bygger på samma grundkonstruktion och när de kombineras får glaspartierna en enhetlig design. Utföranden Fönsterdörren kan utformas som enkeldörr med max bredd mm och max höjd mm. Finns som helglasad eller kan förses med fyllningar i delar av dörren. Spröjs kan även sättas för markering. Lämplig för balkonger, altaner och terasser. Stabil konstruktion med helsvetsade mittätningar runt om ger hög luft- och vattentäthet. 15

16 16

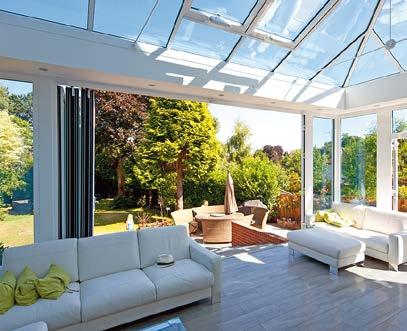

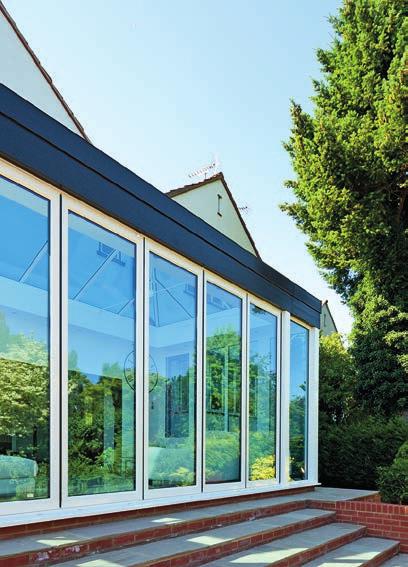

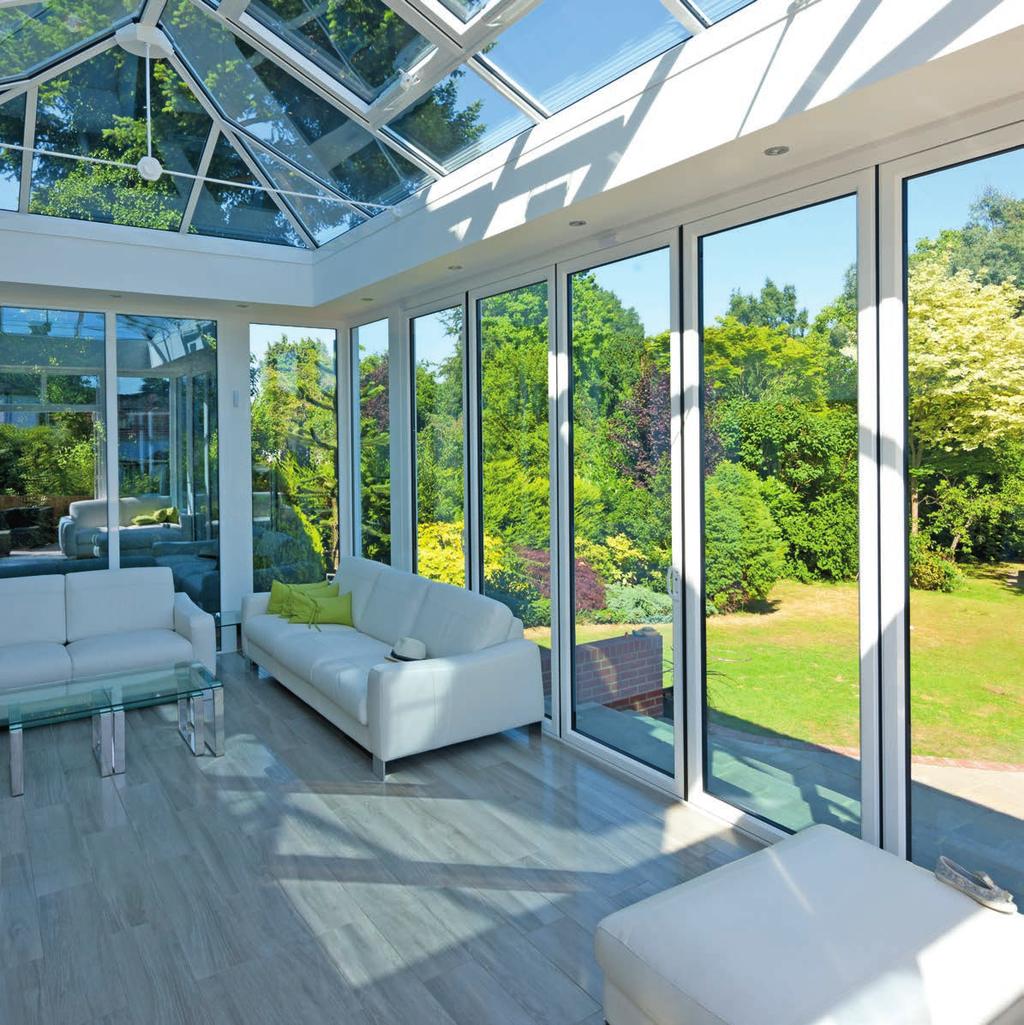

17 Högisolerad för stora öppningar Sapa Vikfönsterdörr 1086 En ny vikfönsterdörr med utmärkt tätning och mycket bra värmeisolering. Innovativ teknik ger dig stilren design och god komfort. Dörren passar utmärkt till både bostäder, balkonger, altaner och uterum. Unik på marknaden Vikfönsterdörren har en unik och smart konstruktion där traditionella gångjärn ersatts med snyggt integrerad profilled. Dessa löper längs med hela bågen och fördelar krafterna jämt och utan risk för skevning. Den innovativa funktionen ger inte bara stabilitet utan även inbyggt klämskydd, obrutna tätningslinjer och minimalt justerings- och underhållsbehov. Dörren går tyst och har ett rent och snyggt utseende utan synliga skruvar. Precision och smidighet Öppning sker enkelt genom att bågarna viks samman till ett paket. Den precisa och mjuka gången uppnås genom ett integrerat spår för styrning i toppkarmen och ett kraftigt hjul som löper på en spårskena av rostfritt stål. Optimal passning i både höjdled och karmanslutning sker genom dolda justeringsmöjligheter som ger dörren en mycket smidig gång och en perfekt finish. Detta ger en bättre termisk prestanda i kombination med hög säkerhet. Vikfönsterdörren finns i både inåt- och utåtgående utförande och finns med tre tröskelalternativ. 17

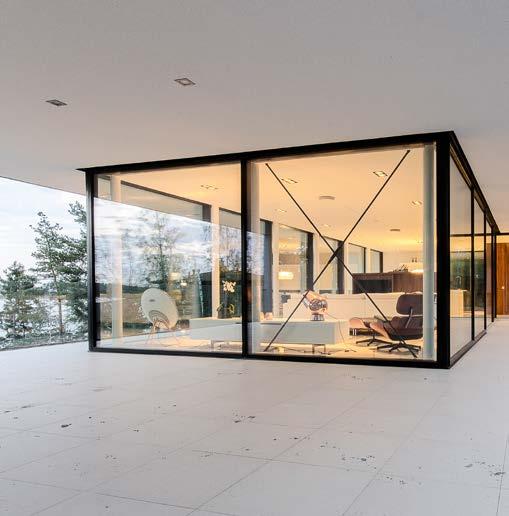

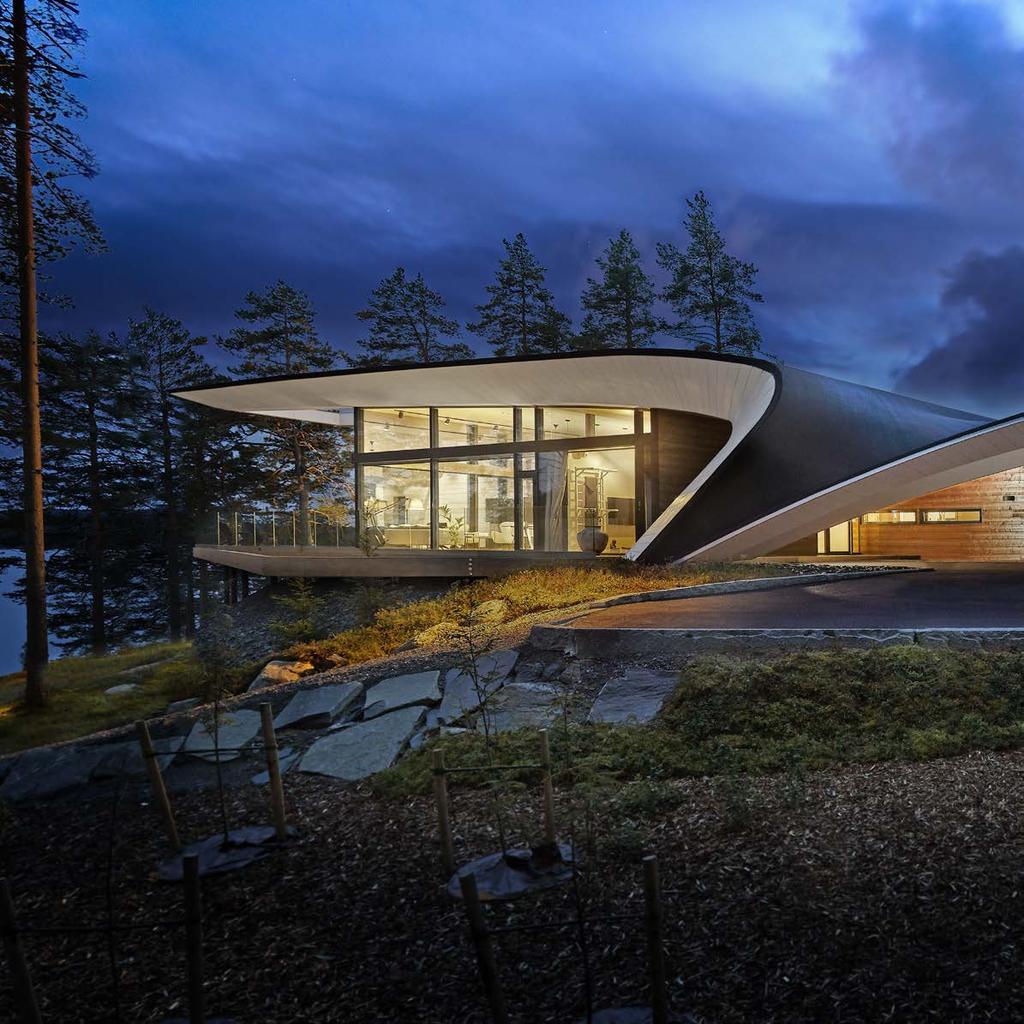

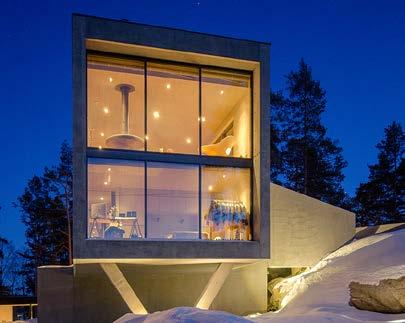

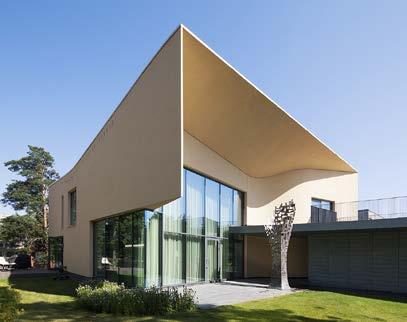

18 18 Villa The Wave, Finland. Bild: Honkatalot / Studio Hans Koistinen

19 19

20 20

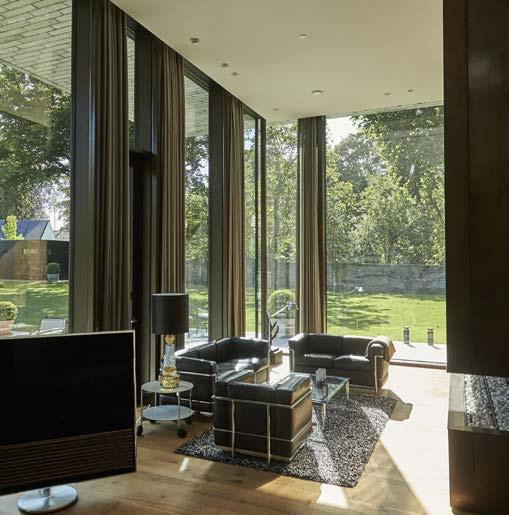

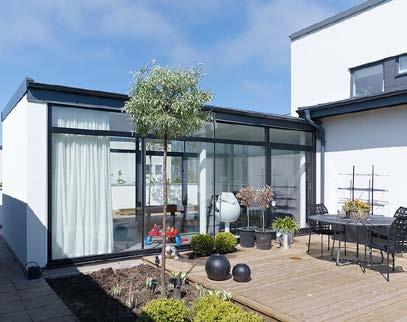

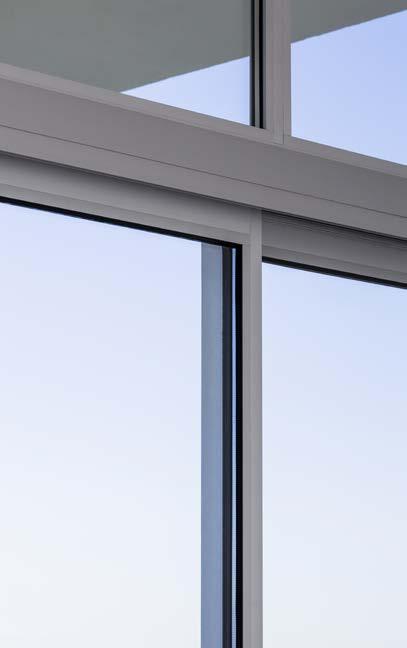

21 Transparens i fasad Sapa Glasfasad 4150/4150 SX Glasfasaden ger ett modernt intryck och låter ljuset komma in. Transparensen låter landskapet bli en del av din interiör. Stilren design och god komfort kombinerad med minimerat underhåll. Panoramautsikt med glasfasad Välj ett minimalistiskt helglasat och slätt fasaduttryck eller välj bland olika dekorprofiler som ger fasaden starka uttryck genom ljus- och skuggspel. Stora glasade väggpartier ger ljus åt interiören. Glasfasad 4150/4150 SX är högisolerad med tvåstegstätning och kan kombineras med våra dörrar, fönster och glastak för en enhetlig design. Passar bra till både stora glasade ytor och isolerade uterum. Med isolerade uterum får du närhet till trädgård och natur även de kalla årstiderna. 21

22 22

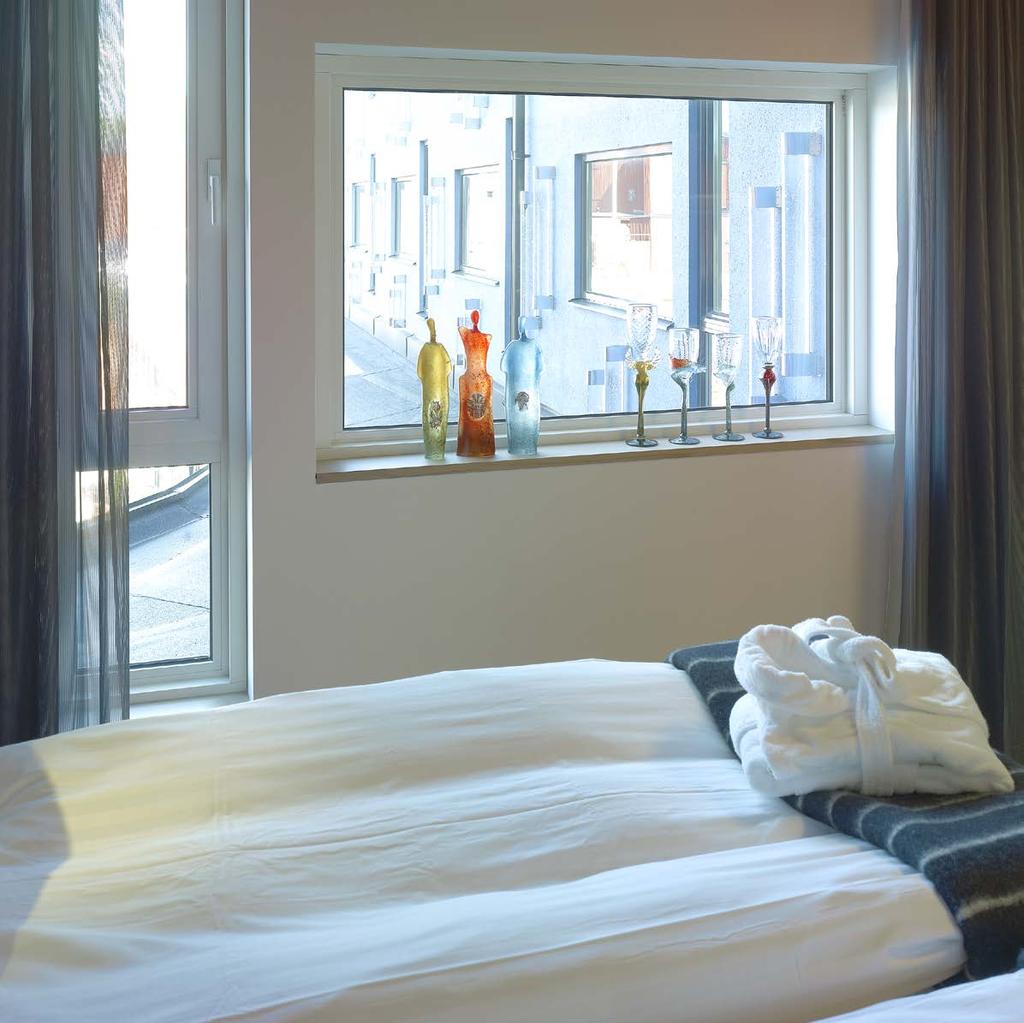

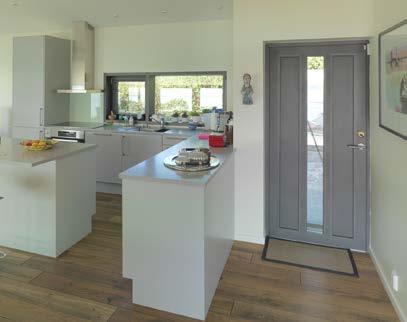

23 Fönster och dörrar Sapa Fönster 1086 SX och Sapa Dörr 2086 SX Våra fönster och dörrar kombinerar aluminiumets alla fördelar med utmärkt värmeisolering. Stabila och precisa med tillförlitliga funktioner och minimalt underhåll ger dig produkter som håller år efter år. Säkra fönster 1086 SX Ett modernt system för dörrar och fönster med mycket god termisk isolering. Det klarar också högsta klasser på luft- och regntäthet och har hög ljudreduktion. Fönstret finns som fast eller öppningsbart inåtgående och kan även fås med dolda gångjärn. Mycket lågt U-värde för bästa komfort och låg energikostnad, ner till 0,87 W/m 2 K. Med inbrottshämmande beslagning och glas uppfyller 1086 SX inbrottskyddsklass RC 2 för fönster i dimensioner upp till 1250x1800 mm. Vårt fönster 1086 PX når isoleringsvärden för Passivhusnivå och lämpar sig därmed för byggnader med extremt höga krav på energieffektivitet. Trygg entrédörr 2086 SX Starka och tåliga profiler gör den till ett bra val i utsatta miljöer. Dessutom kan dörren utföras i olika nivåer för täthetsprestanda, Plus och Extreme. Dörren kan göras helglasad, med spröjs eller med fyllning. Du har stor möjlighet att påverka dörrens design genom val av glas, proportioner och ytbehandlig. Dörren kan också kombineras med överljus och sidoljus. 23

24 Välj rätt Brett sortiment för alla önskemål 1 Se till helheten. Vilka funktioner är absolut viktigast för dig? Ljus och öppenhet tillför ofta värden till hela huset. Användarvänliga funktioner är viktiga för en praktisk vardag. 2 1 Funktion Tänk på att prioritera rummets funktion. Rätt skjutdörr med rätt beslag beror på hur du vill använda rummet. 2 Öppningen Hur stort vill du kunna öppna? Stora partier innebär också tunga glas. Fasta fönsterpartier i kombination med skjutdörrar ger en visuell öppenhet. 5 3 Läget Väder och vind påverkar ditt val. Kustnära områden behöver starka material och lösningar. Täthet, låga U-värden och minimerat underhåll sparar både energi och tid. 4 Komfort och prestanda Formstabila konstruktioner med bra tätning ger förutsättningar för ett bra ljudklimat och god energihushållning. Val av handtag och beslag är viktiga för enkel användning och säkerhet Glas Våra tillverkare hjälper dig att välja glas. Beroende på komfort och energikrav finns flera alternativ. Det finns flera olika glas för funktioner som t.ex. personsäkerhet, inbrottsskydd, brandskydd, ljudreduktion, smutsavvisning, solskydd och energibesparing. Det går även att screentrycka på glas i olika mönster eller använda färgat glas. Beakta gällande normer och krav. 6 Ytbehandling Byggsystem i aluminium ger minimerat underhåll. Välj bland anodiserade eller lackade ytor. Du kan välja olika kulör på in- och utsida. Läs mer om detta på vår hemsida.

25 Färger Valfrihet utöver det vanliga Kombinera en mycket stark och tålig ytbehandling med dina färger. Ytbehandling och färg Våra profiler kan anodiseras i 8 standardkulörer eller pulverlackeras enligt NCS-S och RAL-skalorna. Det finns även flera effektlacker med olika textur som tillval. Du kan även välja Decoral, en lackeringsprocess som överför ett mönster i lacken för att efterlikna t.ex. trä, marmor, etc. Du kan dessutom välja olika kulör på insida och utsida. Anodisering Dekoral 25

26 Tabellbeskrivning och kortfattat om klassificering U-värdet förändras beroende på valet av glas och storleken på produkten. Lågt U-värde = bättre isolering, släpper ut mindre energi. * Våra beräkningar baseras på isolerrutor med energisparglas: tvåglas U g = 1,0 W/m 2 K och treglas U g = 0,60 W/m 2 K, vid maxmått på hela produkten om inget annat anges PX är beräknad på treglas U g = 0,50 W/m 2 K. Vikfönsterdörr 1086 är beräknad i 3-bladigt utförande, Fönster 1086 SX och 1086 PX vid standardiserat mått 1230 x 1480 mm och Fasad 4150 SX vid mått 5,0 x 5,0 m. I våra fönstersystem ingår även fönsterdörrar. Inbrottskyddande konstruktioner har glas, lås och beslagning för respektive klass. Det är viktigt att tidigt bestämma vilken prestanda du behöver. Sapa sortiment Sid Skjutdörr Artline XL 6-7 Lyftskjutdörr 2160 S 8-9 Skjutdörr Skjutfönsterdörr Fönsterdörr Vikfönsterdörr Energi, U-värde i W/m 2 K 1,6 1,5 1,4 1,3 1,2 1,1 1,0 0,9 0,8 sämre bra bättre Regntäthet klass EN A 2A 3A 4A 5A 6A 7A 8A 9A lägst högst Inbrottsskydd klass EN RC 1 RC 2 RC 3 lägst högst Lufttäthet klass EN lägst högst Glasfasad 4150/4150 SX Dörr 2086 SX Extreme Fönster 1086 SX Fönster 1086 PX Variationer kan förekomma beroende på utförande och beslagning. 26

27 Brett sortiment för alla önskemål Prestanda och jämförelsetabell Dimension max Energi Lufttäthet Regntäthet Tillgänglighet Inbrottsskydd Dörrblad, maxmått bredd x höjd, mm U-värde, färdig produkt* Tvåglas U g =1,0 Treglas U g =0,6 Lufttäthet, enligt klass EN Regntäthet, enligt klass EN Tröskelhöjd Inbrottskydd, Klass RC x ,2 0,9 4 8A Nedsänkt x ,3 1,1 4 9A Låg x ,8-3 6B Låg x ,2 1,0 4 9A Hög x ,5 1,2 4 9A Låg/hög x ,2 1,0 4 1A/9A Låg/hög 2-1,1 SX: 0,80 4 9A x ,1 1,0 4 9A Låg x ,2 0,87 4 9A Hög x ,80* 4 9A Hög 2 27

28 Hitta din optimala lösning Sapa Skjutdörr Artline XL Sapa Lyftskjutdörr 2160 S 28

29 Sapa Skjutdörr 2115 Sapa Skjutfönsterdörr 1086 Sapa Vikfönsterdörr 1086 Vikfönsterdör 1086 finns i både utåt- eller inåtgående utförande. Kantregel och handtag med integrerad låsning i ett handtag. Separat gångdörr kan ha flerpunktslåsning. Sapa Fönsterdörr 1086 Sapa Dörr 2086 SX Extreme Sapa Fönster 1086 SX / 1086 PX Utanpåliggande spröjs finns som tillval. 29

30 Handtag 2160 S Lyftskjutdörr Ytbehandlig HLH: Black Pearl eller Titan. Ytbehandling ZB: Aluminium eller vit. Lyfthandtag för cylinder, insida Harmony HLH Lyfthandtag, utsida Harmony HLH Lyfthandtag, insida ZB 0024 Lyfthandtag, insida ZB 0024 Griphandtag, utsida ZB 0028 Lyfthandtag för cylinder ZB 0025 insida ZB 0027 utsida Lyfthandtag för cylinder, insida ZB 0025 Griphandtag, utsida ZB Skjutdörr Ytbehandling: Svart eller vit Handtag, insida SV2078 Handtag, insida SV2079 Handtag, insida SV2080 Handtag, insida SV2082 Handtag, in- och utsida SV2081 Handtag, in- och utsida SV2083 Handtag, utsida SV2084 Handtag, utsida SV Vikfönsterdörr Ytbehandling: Aluminium, förkromad resp. lackerad Handtag gångdörr, enbart insida, låsbart hö vä Handtag gångdörr, insida/ utsida, kan kompletteras med separat låscylinder hö vä Handtag kantregel, insida, låsbart Handtag kantregel, insida

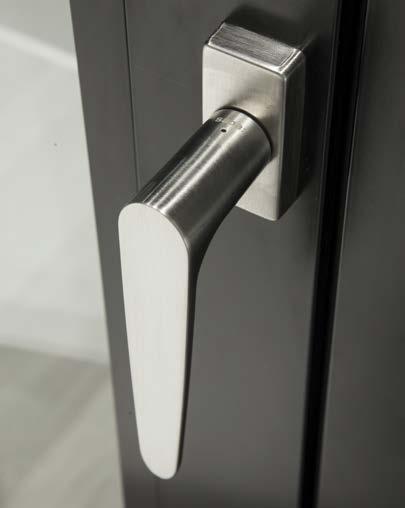

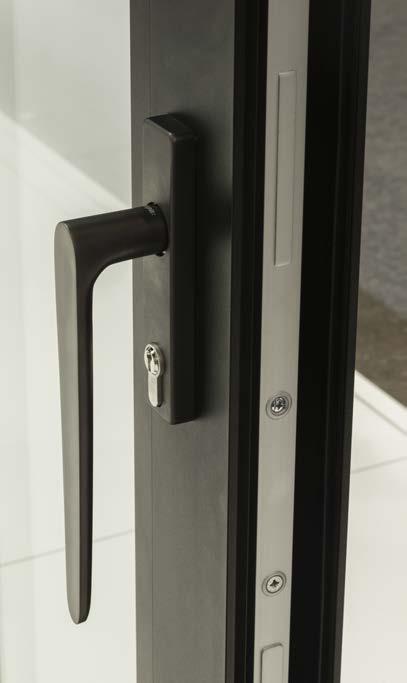

31 1086 Fönsterdörr Ytbehandling: Aluminium respektive förkromad Handtag, insida Låsbar hö vä 1086 Skjutfönsterdörr Ytbehandling: Aluminium eller vit Harmony Titan Harmony Black Pearl Handtag, insida vä/hö Handtag, utsida vä hö Låscylinderskylt Lås utsida och insida 31

32 32

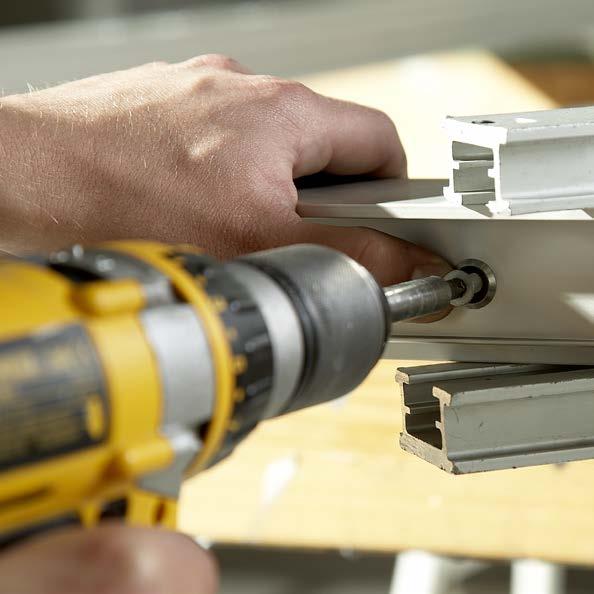

33 Återförsäljare i hela Norden Utvalda tillverkare nära dig Du hittar våra produkter hos våra auktoriserade tillverkare. De hjälper dig i ditt projekt. De har lång erfarenhet av att bygga med glas och aluminium. Du hittar din lokala representant på Du köper våra produkter hos våra auktoriserade tillverkare runt om i landet. De hjälper dig att välja rätt, tillverkar och monterar den kompletta produkten efter dina önskemål. Ansvar för hela funktionen Tillverkaren har kontroll över samtliga led och svarar för att den produkt du beställer uppfyller sin funktion på ett riktigt sätt. Genomtänkta lösningar Tillverkarnas långa erfarenhet av arbete med aluminium och glas gör att de kan ge dig svar och nödvändiga råd. Tillsammans gör ni klart vilka förväntningar du har på produkten och reder ut vilka krav som ställs. Komplett åtagande När du anlitar någon av våra tillverkare har du en och samma kontakt hela vägen. Där tar man ansvar för och garanterar en funktionsriktig produkt. Det är viktigt att åtagandet blir till nytta och glädje för er - det ger oss och tillverkaren ytterligare en god referens. Helheten ger trygghet Våra tillverkare kan garantera produkternas funktioner, krav på brandskydd och inbrottsskydd eftersom de ansvarar för både tillverkning av produkten och slutligt montage i byggnaden. Byggsystemen kvalitetssäkras genom P-märkning och miljödeklareras enligt Byggvarudeklaration. Tillverkarna lämnar sedvanlig garanti på våra produkter. 33

34 34

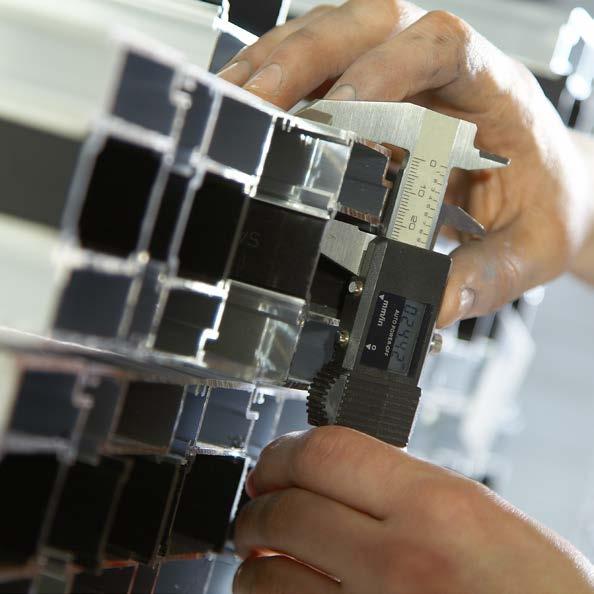

35 Fördel aluminium Aluminium i byggnader är ett hållbart val Våra produkter har lång livslängd och används ofta i utsatta miljöer och på platser med tuffa väderförhållanden. Hög kvalité, starka och stabila konstruktioner med minimalt underhållsbehov ger dig ett bekvämt och enkelt boende som håller i generationer. alu Transparens och komfort Det viktiga dagsljuset kommer in i ditt hem med generösa partier och dörrar i glas och aluminium. Produkter med kvalitetskänsla och hög prestanda ger dig behaglig komfort. Utvecklat för Nordens klimat Våra produkter är utvecklade för att klara Nordens hårda klimat och uppfyller höga krav på energihushållning och komfort. Dörrar, fönster och glaspartier är utvecklade i nära samarbete med arkitekter och tillverkare, vilket säkrar kvalitet, funktion, pålitlighet och design. Hög kvalité med precision gör produkterna tillförlitliga och lätta att använda. Aluminium är starkt och lätt varför profilerna kan göras smäckrare än motsvarande träkonstruktion. Aluminium är korrosionshärdigt, starkt och har lång livslängd och dess naturliga egenskaper ger minimalt underhållsbehov. Därför används våra produkter ofta i utsatta miljöer och på platser med tuffa väderförhållanden. Ett av Nordens bredaste ytbehandlingsprogram ger dig många valmöjligheter. Varför aluminium? Aluminiumprodukter har lång livslängd vilket reducerar miljöbelastningen. 75 % av allt aluminium som någonsin producerats sedan 1880-talet är fortfarande i bruk. Aluminium är det tredje vanligaste grundämnet i jordskorpan. Aluminiumanvändning bidrar till hållbara byggnader tack vare konstruktioner med hög energiprestanda, säkerhet och komfort. I princip kan aluminium återvinnas och bli till nya produkter i ett oändligt kretslopp utan kvalitetsförsämringar. Dessutom förloras endast några få procent vid omsmältning. Cirka 50 % av Sapas totala produktion baseras på återvunnet aluminium. 35

36 Hydro Building Systems Sweden AB Vetlanda T sapa.se@hydro.com Sapa mars Vi förbehåller oss rätten till ändringar i sortimentet och utförande utan föregående meddelande. Vi reserverar oss för eventuella tryck- och skrivfel.
