1 FÖNSTER

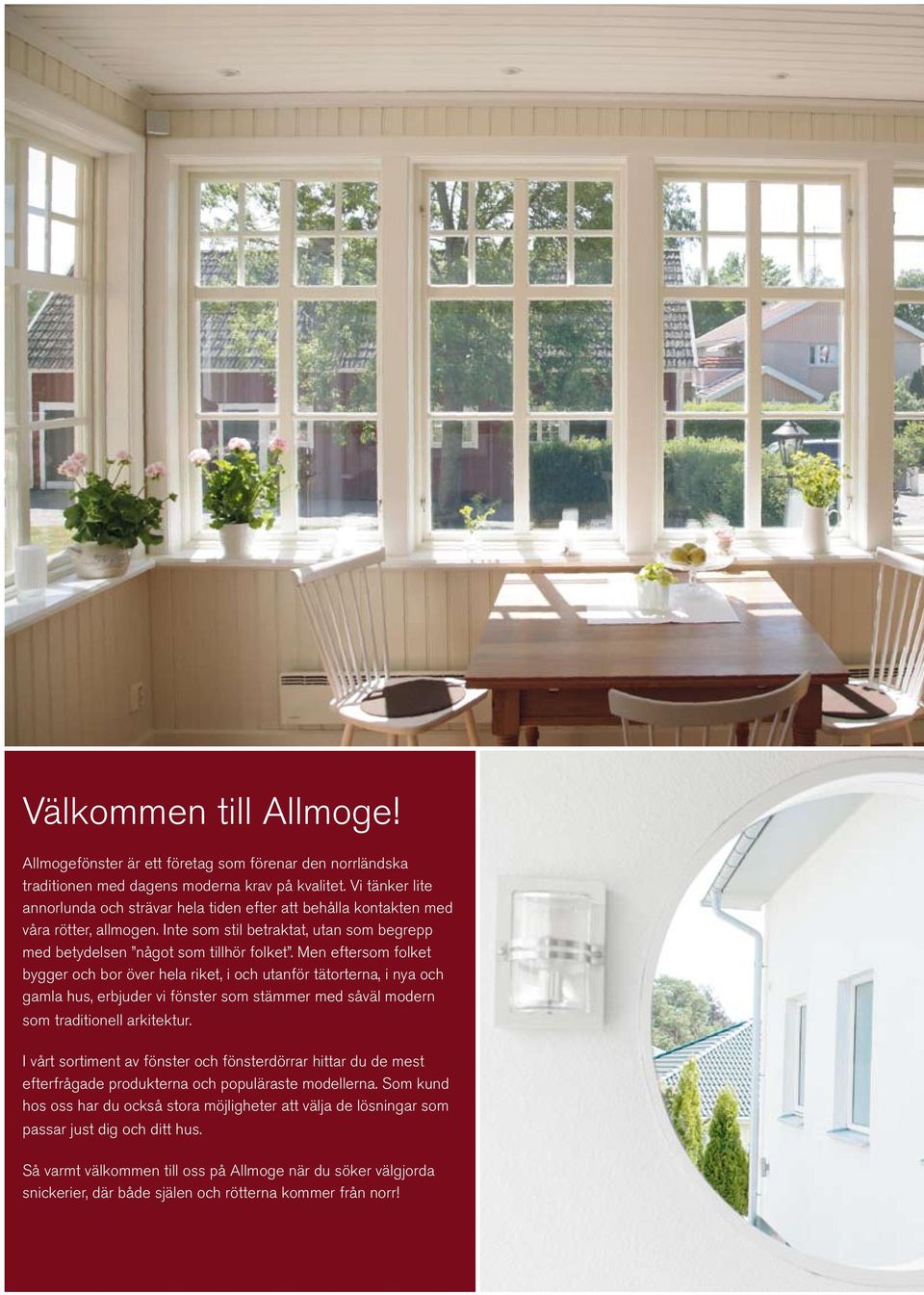

2 Välkommen till Allmoge! Allmogefönster är ett företag som förenar den norrländska traditionen med dagens moderna krav på kvalitet. Vi tänker lite annorlunda och strävar hela tiden efter att behålla kontakten med våra rötter, allmogen. Inte som stil betraktat, utan som begrepp med betydelsen något som tillhör folket. Men eftersom folket bygger och bor över hela riket, i och utanför tätorterna, i nya och gamla hus, erbjuder vi fönster som stämmer med såväl modern som traditionell arkitektur. I vårt sortiment av fönster och fönsterdörrar hittar du de mest efterfrågade produkterna och populäraste modellerna. Som kund hos oss har du också stora möjligheter att välja de lösningar som passar just dig och ditt hus. Så varmt välkommen till oss på Allmoge när du söker välgjorda snickerier, där både själen och rötterna kommer från norr!

3 Innehåll 4. allmogefönster Funktion och kvalitet. Allmogefönster 5. Går du i fönstertankar? Börja med att studera och inspireras av Allmoges breda och trygga sortiment av fönster och fönsterdörrar. 6. Lär dig mer om olika spröjs, u-värde och måttagning. 11. Fönster med 3-glas isolerruta Vridfönster, sidhängda fönster, fast karm samt enkel- och parfönsterdörrar, med eller utan aluminiumklädd utsida. HF/HFA 19. Trekantfönster, runda och halvrunda m.m. 21. Skjutdörr av lyftglidtyp. Finns som enkel- och pardörr med eller utan aluminiumklädd utsida. 27. Traditionsfönster Utåtgående fönster, överkantshängda, sidhängda. Utåtgående enkel- samt parfönsterdörrar. SKD KFU 31. Fönster med isolerruta Utåtgående fönster, sid- och överkantshängda samt utåtgående fönsterdörrar. DF 35. Kopplade fönster Utåtgående fönster, sid- och överkantshängda samt utåtgående enkel- och parfönsterdörrar. F 41. Takfönster Pivåhängt, topp- och pivåhängt eller sidohängt. Vi reserverar oss för tryckfel och förbehåller oss rätten till konstruktionsändringar.

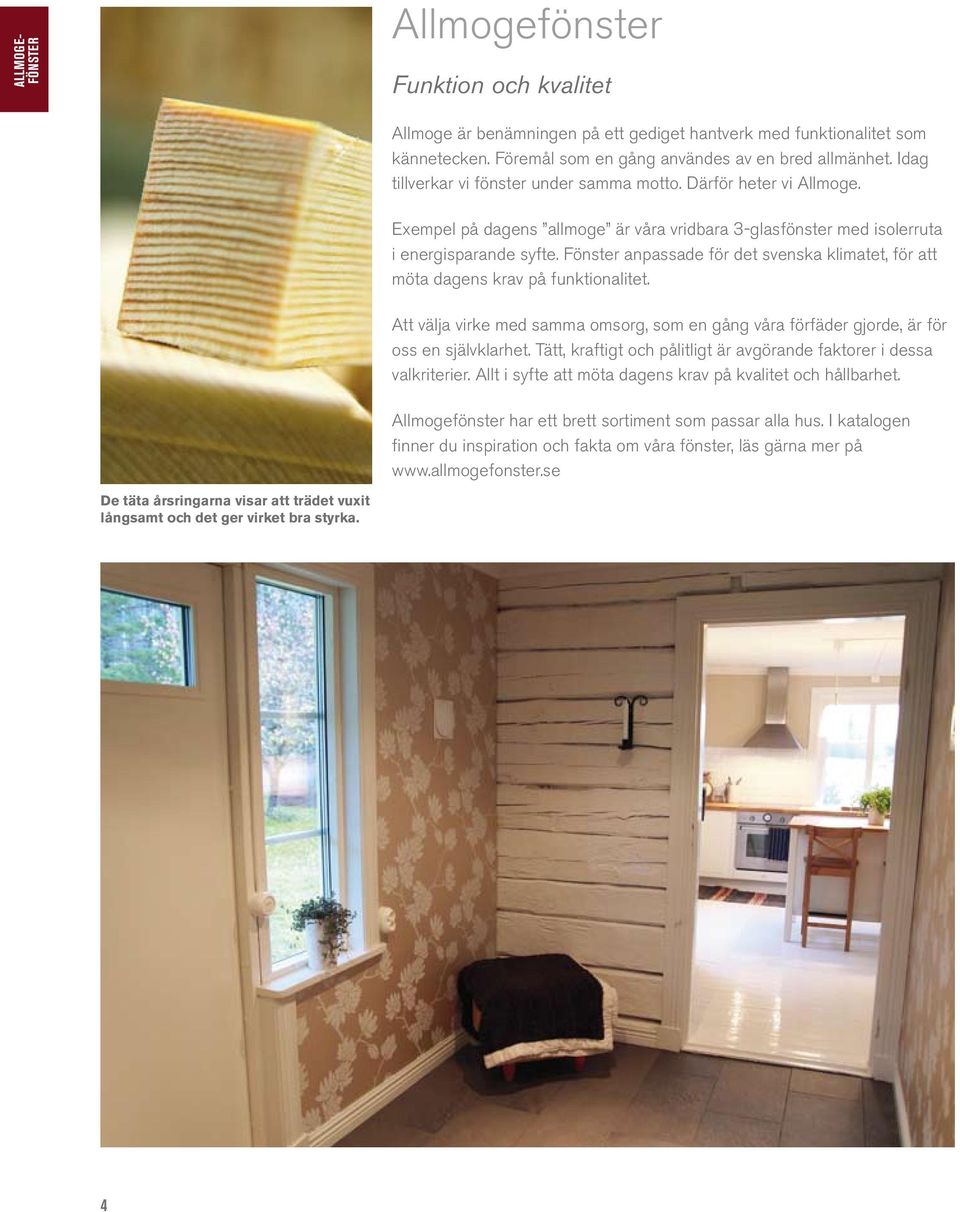

4 De täta årsringarna visar att trädet vuxit långsamt och det ger virket bra styrka. Allmogefönster Funktion och kvalitet Allmoge är benämningen på ett gediget hantverk med funktionalitet som kännetecken. Föremål som en gång användes av en bred allmänhet. Idag tillverkar vi fönster under samma motto. Därför heter vi Allmoge. Exempel på dagens allmoge är våra vridbara 3-glasfönster med isolerruta i energisparande syfte. Fönster anpassade för det svenska klimatet, för att möta dagens krav på funktionalitet. Att välja virke med samma omsorg, som en gång våra förfäder gjorde, är för oss en självklarhet. Tätt, kraftigt och pålitligt är avgörande faktorer i dessa valkriterier. Allt i syfte att möta dagens krav på kvalitet och hållbarhet. Allmogefönster har ett brett sortiment som passar alla hus. I katalogen finner du inspiration och fakta om våra fönster, läs gärna mer på f allmogefönster HF/HFa df kfu skd 4

5 Går du i fönstertankar? Börja med att studera och inspireras av Allmoges breda och trygga sortiment av fönster och fönsterdörrar. 3-glasfönster med många möjligheter 3-glasfönster med isolerruta är det bästa valet för din villa och finns i många olika varianter, det är också det bästa valet ur energibesparade synvinkel. 3-glasfönstren finns som vridfönster och klassiska sidhängda fönster, samt icke öppningsbara fönster (fast karm). Vill du ha marknadens vackraste fönster rekommenderar vi ett fönster med aluminiumklädd utsida, det är dessutom i stort sett ett helt underhållsfritt fönster. Till dessa modeller kan du få löstagbar spröjs eller mellanglasspröjs. Våra helglasade fönsterdörrar i 3-glassortimentet har en förstärkning nedtill på 140 mm. Det gör hela konstruktionen stabilare. Denna förstärkning kan du även få som tillval på den fasta karmen för att glaslinjering ska erhållas. Traditionella fönster Fönster och fönsterdörrar med smäckra profiler i gammaldags stil. Uppfyller både högt ställda krav på ett vackert yttre och på effektiv energibesparing. Fönstret har dessutom god ljudreduktion med 36 db Rw. Möjlighet till äkta glasdelande allmoge profilerad spröjs med kittfals i ytterbågen. Fönster med isolerruta En modern version av det klassiska fönstret. Utåtgående fönster och fönsterdörrar som blivit riktiga klassiker. Byggda enligt traditionella principer men har utrustats med en isolerglaskassett. Därför behöver fönstret bara putsas på två sidor! Löstagbar spröjs monteras på utsidan eller mellanglasspröjs i glaskassetten. Klassiska 1+1-fönster För fritidshuset eller den äldre villan passar våra klassiska fönster. Till dessa fönster finns ett flertal olika spröjsalternativ att välja bland. Du kan även få färgade glas och specialspröjs efter egen ritning. Allmogefönster HF/HFA SKD KFU DF F 5

6 allmogefönster HF/HFa skd kfu df f Vanliga spröjsalternativ 1:1 2:1 3:1 1:0 2:0 3:0 2:2 Bågposter 0:1 1:0 1:1* 0:2 1:2* * Liggande posten placerad 1/3 uppifrån på dessa ritningar. Fönsterluft 1 luft 2 luft 3 luft 4 luft Här kan du läsa vilka olika alternativ som finns kring spröjs och poster, och vad olika fackuttryck står för. Spröjs Spröjs används för att anpassa fönstren för att passa till just ditt hus. Vi erbjuder många olika spröjsalternativ för att kunna skapa så många stilar och tidsepoker som möjligt. Vi har spröjs till samtliga varianter av fönster. Fast spröjs/äkta spröjs Tillverkas av trä. Monteras i det yttersta glaset med kittfals i och fönster. Dessa spröjs är glasdelande. Löstagbar spröjs Tillverkas av komposit, aluminium eller trä. Knäpps fast på det yttersta glasets utsida på 2- eller 3-glaskassetter. Kan enkelt tas bort vid fönsterputs. Den lösa spröjsen går att få i två olika bredder. Mellanglasspröjs Tillverkas av aluminium. Placeras mellan glasen i glaskassett. Ej glasdelande. Förblir lika snygga år efter år. Blir inte smutsiga och är aldrig i vägen vid fönsterputsning. Finns till 2- och 3-glas isolerfönster. Mellanglasspröjsen går att få i två olika bredder. Bågpost Tillverkas av trä eller aluminium och används för att få ett 1-luftsfönster att se ut som ett flerluftsfönster. Bågposter är fasta och glasdelande. Fönsterluft Utseendemässig indelning inom samma karm. Lufterna styrs främst av öppningsbarhet, men begreppet används även vid icke öppningsbara enheter inom samma karm. Gå gärna in på vår hemsida och testa vår fönsterväljare, där du kan se olika fönsterlösningar med spröjs och poster. Energivärde U-värde U-värde är ett mått på fönsters värmeisolerande egenskaper. Ju lägre värde desto bättre isolerande förmåga. U-värdet mäts i fönstrets totala konstruktion, dvs trä och glas tillsammans. Glas har alltid bättre U-värde än trä. För att förbättra U-värden finns ett antal tekniska lösningar. Glas, ädelgaser och glasdistanser är detaljer som man laborerar med i detta fallet. På vår hemsida finns en energiberäknare där du kan räkna ut vad du skulle spara om du byter till fönster från Allmogefönster. 6

7 Isolerglas Isolerglas är ett glaspaket som är sammansatt av 2 eller 3 glas med en distans. Paketet är förseglat och har inte någon form av ventilation. För att erhålla låga U-värden är utgångspunkten oftast ett 3 glas paket. Energiglas har en osynlig kemisk beläggning på insidan av glaset som hindrar värmebortfall. Ädelgas Argon och i vissa fall kryptongas används i isolerglaskonstruktioner för att förbättra U-värdet. Dessa ädelgaser utvinns från luft och är helt ofarliga. Ädelgaser isolerar från värmeförluster bättre än luft. Glasdistanser Glasdistanser sitter mellan glasen i en isolerglaskassett. För förbättrade U-värden kan kompositklädda glasdistanser användas. På glasdistansen finns information om tillverkningsdatum och isolerrutans sammansättning. Kondens På insidan Kondens på fönstrets insida uppkommer då varm och fuktig rumsluft kyls ned på en kall glasyta och avsätts i form av imma. Orsaken kan till exempel vara kvarvarande byggfukt eller oftare otillräcklig ventilation intill fönstret. Ett tätt gardinarrangemang eller att fönsterbrädan sitter monterad för nära väggen kan hindra luften att cirkulera intill fönstret och därmed ge upphov till kondens. På utsidan När ett mycket välisolerat fönster sitter placerat i ett oskyddat läge, eller i ett läge där luftfuktigheten är hög, kan i enstaka fall utvändig kondens uppstå. Imma bildas i regel på natten och försvinner under morgontimmarna. Orsaken är att rutan isolerar så effektivt att nästan ingen värme tränger ut till det yttersta glaset. Det gör att ytterrutan en klar natt till och med kan bli kallare än utomhusluften. Den höga luftfuktigheten avsätts då som tillfällig kondens på fönstrets utsida. Vanligtvis händer det under höst och vår, då temperaturskillnaden mellan natt och dag är mycket stor. På morgonen värms luften och rutan upp utifrån och kondensen dunstar bort. Utvändig kondens på ett fönster är alltså inte ett tecken på att något är fel med det, utan är ett fysiskt bevis på att fönstret isolerar extremt väl. Ljudreduktion db Rw Mått på fönstrets ljudisolerande egenskaper. Ju högre värde, desto bättre förmåga. Buller halveras vid var femte enhet. Exempel: vid db Rw 38 har ljudet halverats jämfört med db Rw 33. Allmogefönster HF/HFA SKD KFU DF F 7

8 allmogefönster Måttagning Mått på fönster och dörrar anges alltid bredd x höjd. Fönsterstorleken mäts alltid med karmyttermått. Enklast är det att mäta hålet i väggen. Prata med din bygghandlare eller snickare om du är osäker. Fast karm. BREDD skd HF/HFa kfu df f Sidhängt fönster. Överkantshängt fönster. Vridfönster. Modulmått Alla våra fönster benämns med modulmått, det är hålet i väggen. Karmens yttermått är något mindre (10-20 mm) för att kunna justera och dreva. Exempelvis är ett vridfönster 10x10 (dm) i verkligheten 980x980 mm. Fast karm Ett icke öppningsbart fönster. Ett ekonomiskt alternativ t.ex. vid placering intill fönsterdörr eller vid stora partier. Sidhängt fönster Det traditionella svenska fönstret med gångjärn på sidan. Alla känner igen det utåtgående sidohängda fönstret. Överkantshängt fönster Samma konstruktion som ett sidohängt fönster men med gångjärnen i överstycket. Vridfönster Fönster med beslag som gör det möjligt att vrida runt fönsterbågen 180 grader, så att fönstrets utsida hamnar inåt rummet. Praktiskt vid fönsterputsning! 8

9

10

11 Fönster med 3-glas isolerruta Vridfönster, sidhängda fönster, fast karm och fönsterdörrar med eller utan aluminiumklädd utsida. Inom den här fönstergruppen finns verklig valfrihet för dig som söker ett modernt fönster med goda isoleregenskaper. Här finner du tex vårt populära vridfönster, som underlättar fönsterputsningen. Här finns även klassiska sidhängda fönster. Ett ekonomiskt alternativ är fast karm, dvs. icke öppningsbara fönster. Det är en bra lösning för placering tex intill fönsterdörren. Vi erbjuder även ett komplett program av fönsterdörrar som glasmässigt linjerar med fönstren. Alla fönster och dörrar i detta sortiment kan även levereras med aluminiumklädd utsida, vilket vi rekommenderar för dig som bor i utsatta lägen och vill minimera fönsterunderhållet i framtiden. Vridfönster HF/HFA Fönster med beslag som gör det möjligt att vrida runt fönsterbågen 180 grader, så att fönstrets utsida hamnar inåt rummet. Fönstret levereras alltid med barnspärr, som kräver två händer för att öppnas. Beslaget är även utformat för att kunna hålla bågen öppen i ett fast vädringsläge. Vridfönster är vårt mest populära fönster, då det idag kan anpassas till många olika typer av hus, tidsepoker och stilar. Detta kan göras med hjälp av genomgående poster eller med hjälp av spröjs. Gå gärna in på vår hemsida och testa vår fönsterväljare där du kan se olika fönsterlösningar med spröjs, poster och färg. Vridfönster, en praktisk och populär lösning. Med ett enkelt handgrepp kan fönstret vridas runt för enkel regöring av utsidan. En spärr håller då fönstret på plats innan det åter vänds till sitt rätta läge. KFU Allmogefönster HF/HFA DF F SKD 11

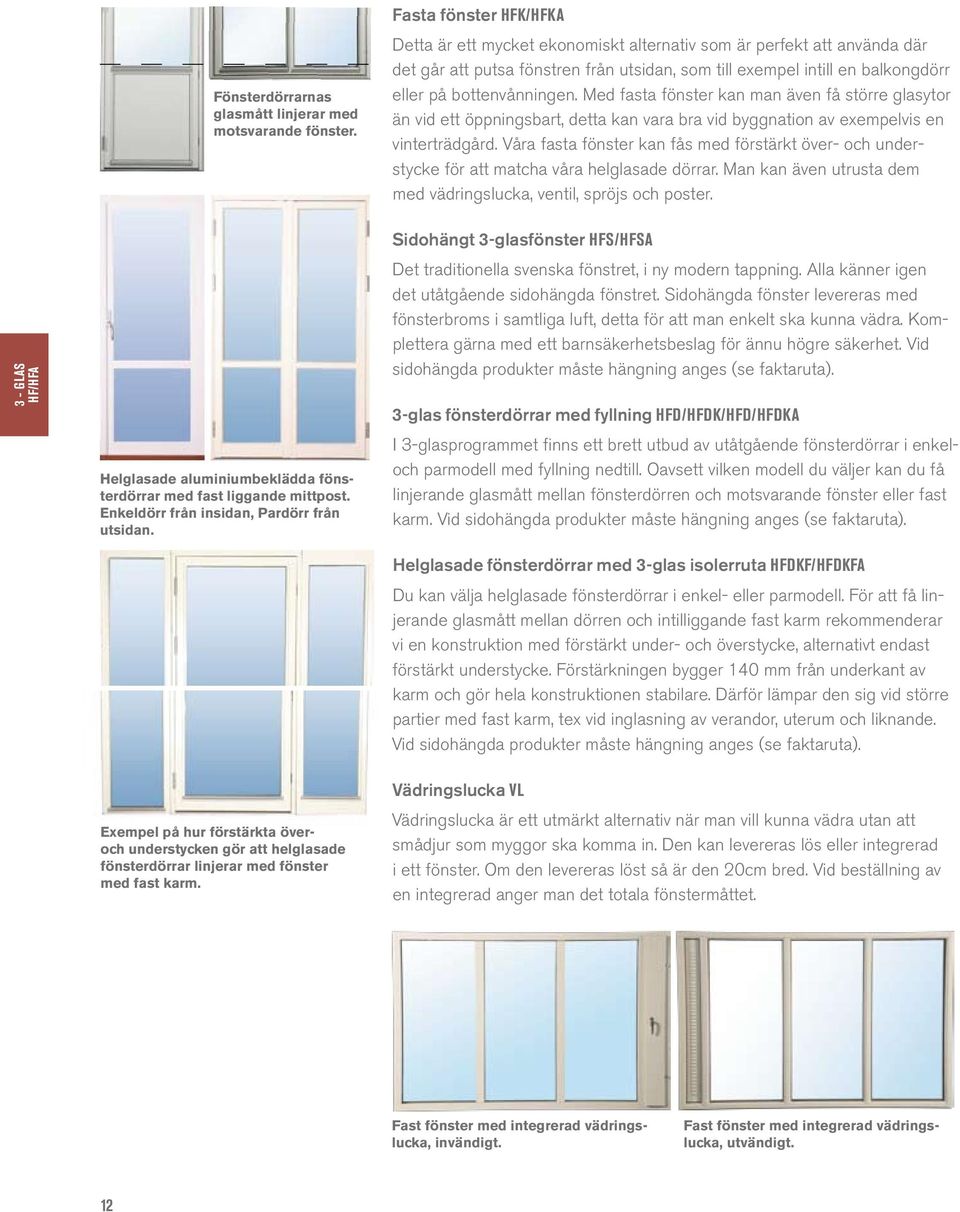

12 allmogefönster HF/HFa skd Fönsterdörrarnas glasmått linjerar med motsvarande fönster. Helglasade aluminiumbeklädda fönsterdörrar med fast liggande mittpost. Enkeldörr från insidan, Pardörr från utsidan. Exempel på hur förstärkta överoch understycken gör att helglasade fönsterdörrar linjerar med fönster med fast karm. Fasta fönster HFK/HFKA Detta är ett mycket ekonomiskt alternativ som är perfekt att använda där det går att putsa fönstren från utsidan, som till exempel intill en balkongdörr eller på bottenvånningen. Med fasta fönster kan man även få större glasytor än vid ett öppningsbart, detta kan vara bra vid byggnation av exempelvis en vinterträdgård. Våra fasta fönster kan fås med förstärkt över- och understycke för att matcha våra helglasade dörrar. Man kan även utrusta dem med vädringslucka, ventil, spröjs och poster. Sidohängt 3-glasfönster HFS/HFSA Det traditionella svenska fönstret, i ny modern tappning. Alla känner igen det utåtgående sidohängda fönstret. Sidohängda fönster levereras med fönsterbroms i samtliga luft, detta för att man enkelt ska kunna vädra. Komplettera gärna med ett barnsäkerhetsbeslag för ännu högre säkerhet. Vid sidohängda produkter måste hängning anges (se faktaruta). 3-glas fönsterdörrar med fyllning HFD/HFDK/HFD/HFDKA I 3-glasprogrammet finns ett brett utbud av utåtgående fönsterdörrar i enkeloch parmodell med fyllning nedtill. Oavsett vilken modell du väljer kan du få linjerande glasmått mellan fönsterdörren och motsvarande fönster eller fast karm. Vid sidohängda produkter måste hängning anges (se faktaruta). Helglasade fönsterdörrar med 3-glas isolerruta HFDKF/HFDKFA Du kan välja helglasade fönsterdörrar i enkel- eller parmodell. För att få linjerande glasmått mellan dörren och intilliggande fast karm rekommenderar vi en konstruktion med förstärkt under- och överstycke, alternativt endast förstärkt understycke. Förstärkningen bygger 140 mm från underkant av karm och gör hela konstruktionen stabilare. Därför lämpar den sig vid större partier med fast karm, tex vid inglasning av verandor, uterum och liknande. Vid sidohängda produkter måste hängning anges (se faktaruta). Vädringslucka VL Vädringslucka är ett utmärkt alternativ när man vill kunna vädra utan att smådjur som myggor ska komma in. Den kan levereras lös eller integrerad i ett fönster. Om den levereras löst så är den 20cm bred. Vid beställning av en integrerad anger man det totala fönstermåttet. kfu df f Fast fönster med integrerad vädringslucka, invändigt. Fast fönster med integrerad vädringslucka, utvändigt. 12

13 Energivärde - våra mätningar på U-värdet gäller alltid på hela konstruktionen Såväl fönster som fönsterdörrar har energivärde/u-värde 1,3. Du som vill få ännu bättre isoleregenskaper kan även välja konstruktioner som ger u-värde 1,0. Aluminiumklädd utsida Fönstren i 3-glasprogrammet finns att få med aluminiumklädd utsida. Du som väljer den lösningen får ett fönster som håller länge och är i det närmaste underhållsfritt. Produkterna med aluminiumbeklädnad har alltid allmogeprofil på utsidan. Aluminiumbeklädnaden har glansvärde 80. Allmogeprofilerad insida Slät insida är standard på produkterna i 3-glas sortimentet, men vi erbjuder allmogeprofilerad insida som tillval. Rötskydd och ytbehandling Utsatta virkesdelar är vacuumimpregnerade. Impregneringen bidrar till att ge ett gott skydd mot röta vilket möjliggör långtgående rötskyddsgarantier. Efter impregnering målas fönstren med tre lager vit, högvärdig 2-komponents polyuretanfärg. Färgen har glansvärde 35. Kulörer 3-glasfönster och fönsterdörrar finns att få i vitmålat eller lasyr (ek, teak, nötbrun eller brunsvart). Man kan även få fönstren obehandlade eller i valfri kulör. Vid annan kulör kan man välja på helkulör eller en tvåfärgsmålning, med en kulör invändigt och en utvändigt. Vid aluminiumklädd utsida är standard vit, silver (QN4776) eller brun (QN4785). När man har aluminiumklädd utsida är det enkelt att få till en kulör på utsidan och en annan på insidan. Vi erbjuder även andra kulörer i NCS S-skalan eller RAL-skalan. Våra fönster går att få i valfri kulör ur NCS-S-skalan. Våra fönster finns att få vitmålade eller laserade. Från ovan: ek, brunsvart, nötbrun, teak. Standardkulörer aluminium Brun. Allmogefönster HF/HFA SKD KFU DF Silver. F Aluminumklätt 3-glasfönster med fast post, allmogeprofilerad utsida. Allmogeprofilerad insida. Vit. För exakta färgprover, kontakta din återförsäljare. 13

14 Insida, fast mittpost. Insida, bred spröjs. Spröjs/Bågpost allmogefönster Spröjs och bågposter används för att anpassa fönstren för att passa till just ditt hus. Vi erbjuder många olika spröjsalternativ för att lösa alla möjliga stilar. Du som väljer 3-glasfönster har möjlighet att få fasta glasdelande poster (63 mm) för att fönstret ska upplevas som att det har fler luft än vad det har öppningar. Utvändigt löstagbart spröjs ger dig stor valfrihet, då dessa finns i väldigt många kombinationer. Den lösa spröjsen följer alltid fönstrets utvändiga kulör. Lösspröjs finns även i en bred variant som är framtagen för att till utseendet efterlikna en fastpost. Bredden på den lösa spröjsen är 28 eller 55 mm. Mellanglasspröjs placeras mellan de yttersta två glasen. Spröjsen behåller sitt utseende år efter år utan att skadas eller bli smutsiga. Mellanglasspröjs kan som tillval fås med en kulör på utsidan och en på insidan, men har som standard utsidans kulör runt om. Mellanglasspröjs finns i två olika bredder, 26 och 45 mm. Beslagspaket Vi har tagit fram ett antal olika varianter av låsning till våra dörrar i treglasserien. Se nedan. Cylindrar ingår ej i beslagspaketen. Utsida, bred spröjs. BPK nr 1 Invändigt handtag med spärrvred. BPK nr 2 Utvändigt handtag och invändigt handtag med spärrvred. BPK nr 3 Utvändigt handtag förberett för låscylinder och invändigt handtag med spärrvred. f kfu HF/HFa skd df Mellanglasspröjs. BPK nr 4 Invändigt handtag för berett för låscylinder. BPK nr 5 Utvändigt handtag och invändigt handtag för berett för låscylinder. BPK nr 6 Utvändigt handtag förberett för låscylinder och invändigt handtag förberett för låscylinder. 14

15 Persienner Det klassiska sättet att skärma av mot sol och insyn är att använda persienner. Persienner är även en inredningsdetalj att räkna med. Allmoge erbjuder frihängande persienner till våra 3-glasprodukter, såväl fönster som fönsterdörrar. Dessa persienner är utrustade med magnetlist i nederkanten. Det gör att persiennen sluter tätt intill glaset i nedfällt läge. Till våra och 3-glas med allmogeprofil på insidan rekommenderas alltid persienn med styrlina. På våra kopplade (1+1 och 2+1) produkter monteras persiennen frihängande mellan glasen. Kulörer Persiennens överlist levereras alltid i fönstervit kulör NCS-S 0502-Y. Lamellerna finns som standard i kulörerna vit, silver, svart och brun. Fler kulörer är tillgängliga, se nedan eller prover hos din återförsäljare. Tillval Persiennerna levereras med lina och vridstång som standard. Som tillval erbjuder vi glasstav till alla fönster utom vridfönster. Persiennerna levereras med magnetlist i nederkanten. Som tillval kan persiennen även förses med sidoskena eller styrlina. Tillbehören håller persiennen på plats på ställen där det inte är lämpligt med magnetlist. Ett sådant tillfälle är vid allmogepro filerad insida då styrlina är det enda som fungerar. Montering Persiennerna är lättmonterade. Monteringsanvisning och annat som krävs för montering medföljer leveransen. Standardkulörer persienner Allmogefönster HF/HFA SKD KFU Svart 49. DF Brun 60. Silver 58. Vit Fönster med persienn, insida (i karmöverstycket visas tillval spaltventil). 2. Tillval styrlina. Håller persiennen på plats då magnet ej är lämpligt. 3. Tillval glasstav. Används för att vinkla persiennen. 4. Tillval sidoskena. Håller persiennen på plats då magnet ej är lämpligt. För exakta färgprover, kontakta din återförsäljare. F 15

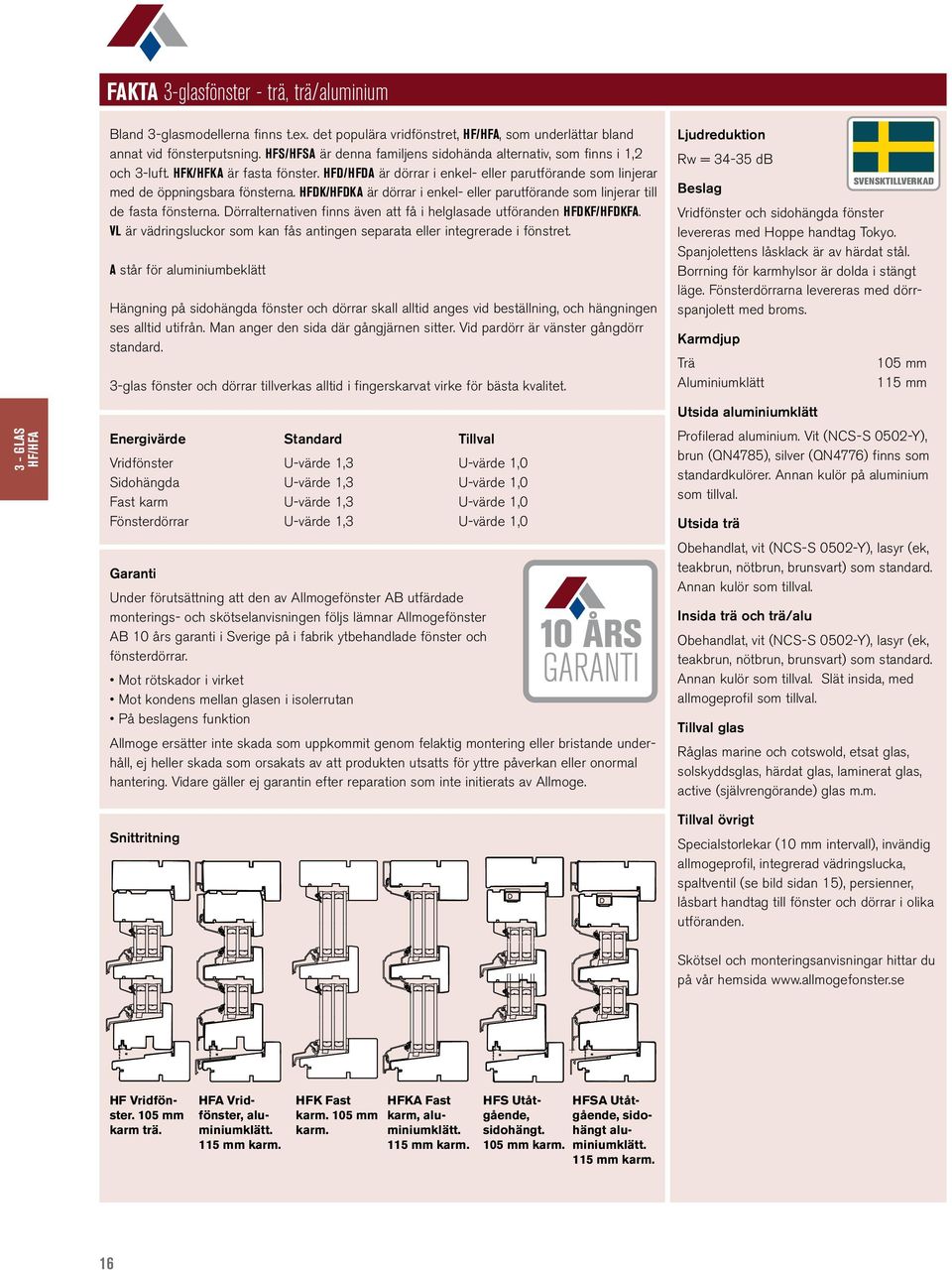

16 allmogefönster HF/HFa skd kfu df f FAKTA 3-glasfönster - trä, trä/aluminium Bland 3-glasmodellerna finns t.ex. det populära vridfönstret, HF/HFA, som underlättar bland annat vid fönsterputsning. HFS/HFSA är denna familjens sidohända alternativ, som finns i 1,2 och 3-luft. HFK/HFKA är fasta fönster. HFD/HFDA är dörrar i enkel- eller parutförande som linjerar med de öppningsbara fönsterna. HFDK/HFDKA är dörrar i enkel- eller parutförande som linjerar till de fasta fönsterna. Dörralternativen finns även att få i helglasade utföranden HFDKF/HFDKFA. VL är vädringsluckor som kan fås antingen separata eller integrerade i fönstret. A står för aluminiumbeklätt Hängning på sidohängda fönster och dörrar skall alltid anges vid beställning, och hängningen ses alltid utifrån. Man anger den sida där gångjärnen sitter. Vid pardörr är vänster gångdörr standard. 3-glas fönster och dörrar tillverkas alltid i fingerskarvat virke för bästa kvalitet. Energivärde standard tillval Vridfönster U-värde 1,3 U-värde 1,0 Sidohängda U-värde 1,3 U-värde 1,0 Fast karm U-värde 1,3 U-värde 1,0 Fönsterdörrar U-värde 1,3 U-värde 1,0 Garanti Under förutsättning att den av Allmogefönster AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster AB 10 års garanti i Sverige på i fabrik ytbehandlade fönster och fönsterdörrar. Mot rötskador i virket Mot kondens mellan glasen i isolerrutan På beslagens funktion Allmoge ersätter inte skada som uppkommit genom felaktig montering eller brist ande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmoge. Snittritning Ljudreduktion Rw = db Beslag Vridfönster och sidohängda fönster levereras med Hoppe handtag Tokyo. Spanjolettens låsklack är av härdat stål. Borrning för karmhylsor är dolda i stängt läge. Fönsterdörrarna levereras med dörrspanjolett med broms. Karmdjup Trä Aluminiumklätt SVENSKTILLVERKAD 105 mm 115 mm Utsida aluminiumklätt Profilerad aluminium. Vit (NCS-S 0502-Y), brun (QN4785), silver (QN4776) finns som standardkulörer. Annan kulör på aluminium som tillval. Utsida trä Obehandlat, vit (NCS-S 0502-Y), lasyr (ek, teakbrun, nötbrun, brunsvart) som standard. Annan kulör som tillval. Insida trä och trä/alu Obehandlat, vit (NCS-S 0502-Y), lasyr (ek, teakbrun, nötbrun, brunsvart) som standard. Annan kulör som tillval. Slät insida, med allmogeprofil som tillval. Tillval glas Råglas marine och cotswold, etsat glas, solskyddsglas, härdat glas, laminerat glas, active (självrengörande) glas m.m. Tillval övrigt Specialstorlekar (10 mm intervall), invändig allmogeprofil, integrerad vädringslucka, spaltventil (se bild sidan 15), persienner, låsbart handtag till fönster och dörrar i olika utföranden. Skötsel och monteringsanvisningar hittar du på vår hemsida HF Vridfönster. 105 mm karm trä. HFA Vridfönster, aluminiumklätt. 115 mm karm. HFK Fast karm. 105 mm karm. HFKA Fast karm, aluminiumklätt. 115 mm karm. HFS Utåtgående, sidohängt. 105 mm karm. HFSA Utåtgående, sido hängt alumini um klätt. 115 mm karm. 16

17 Storleks- och lagerguide HF/HFA 1 HF/HFA 2 HF/HFA 3 BREDD Lagervara HF vitmålad. 1 Även med fast stående mittpost. 2 Även med råglas HFS/HFSA 1 HFS/HFSA 2 HFS/HFSA 3 BREDD Går endast att få utan aluminuimbeklädnad HFS. HFK/HFKA BREDD Lagervara HFK vitmålad. Går endast att tillverka i (u-värde 1,6). Helglasad Bröstningshöjd 12 Bröstningshöjd 13 Bröstningshöjd 16 HFDKF/HFDKFA HFD/HFDA HFDK/HFDKA HFDP/HFDPA HFDKP/HFDKPA BREDD HFDKFP/HFDKFPA BREDD Lagervara HFD, HFDK vitmålad. 1 Lagervara HFD vitmålad. 2 Lagervara HFDK vitmålad. Fönsterdörrarna kan fås i fler bröstningshöjder, kontakta din återförsäljare. Allmogefönster HF/HFA SKD KFU DF F 17

18

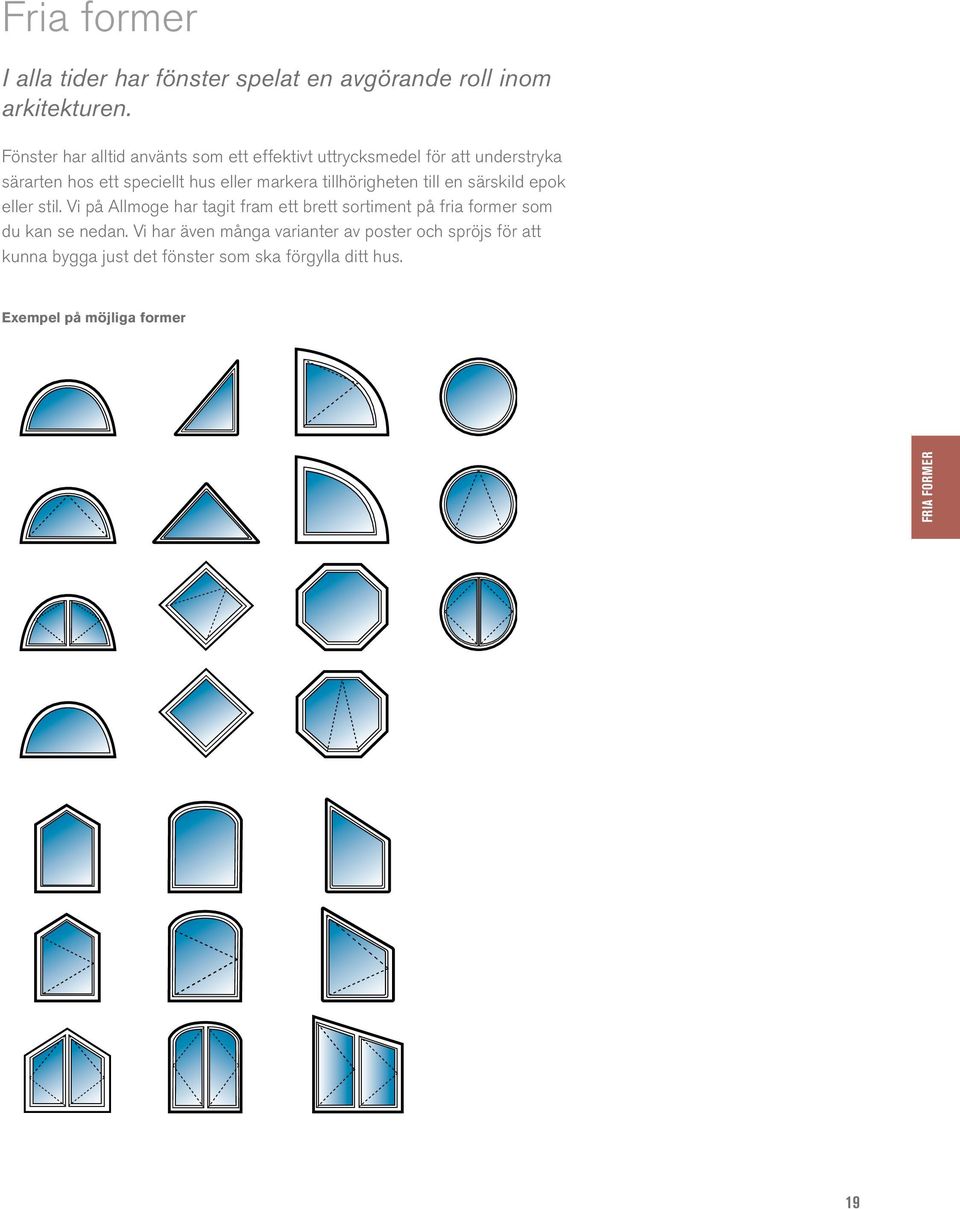

19 I alla tider har fönster spelat en avgörande roll inom arkitekturen. Fönster har alltid använts som ett effektivt uttrycksmedel för att understryka särarten hos ett speciellt hus eller markera tillhörigheten till en särskild epok eller stil. Vi på Allmoge har tagit fram ett brett sortiment på fria former som du kan se nedan. Vi har även många varianter av poster och spröjs för att kunna bygga just det fönster som ska förgylla ditt hus. Exempel på möjliga former F DF Allmogefönster KFU SKD HF/HFA 19

20

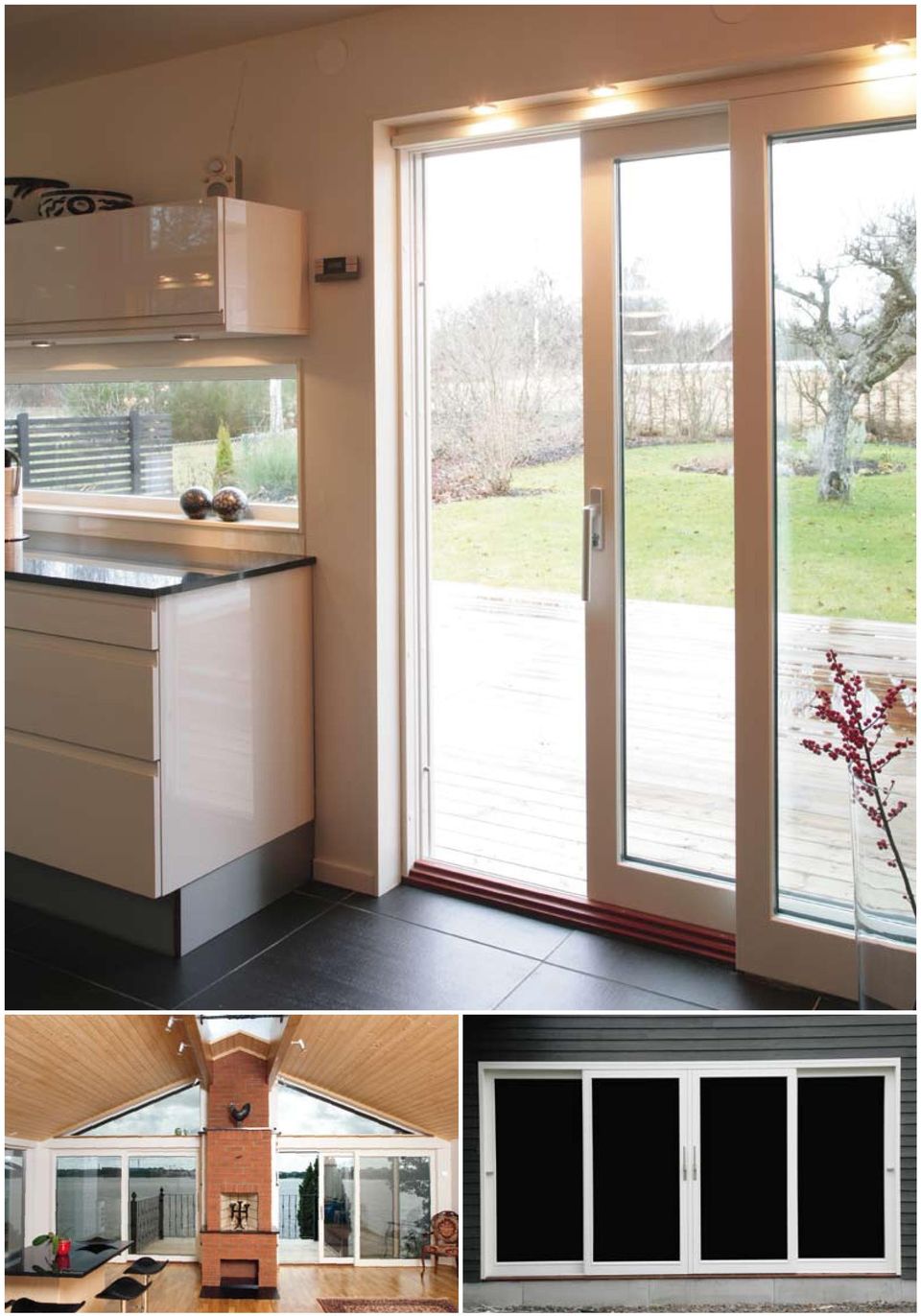

21 En rejäl och tålig skjutdörr av lyftglidtyp. Lätt och smidig att manövrera. Passar de flesta hus och stilar, såväl traditionella som moderna. Allmoges skjutdörrar är av lyftglidtyp, där den rörliga delen löper utvändigt. Dörren kan ställas in i valfritt vädringsläge. Karmen är av lamellimmad, fingerskarvad och impregnerad furu. Tröskeln är av hårdträ. Våra skjutdörrar finns även att få med aluminiumbeklädd utsida, som gör det nästintill underhållsfritt. Alla våra skjutdörrar har 3-glas isolerruta som är härdad både in- och utvändigt vilket ger större säkerhet samt förhindrar olyckor och personskador. Som tillval kan du välja fasta glasdelande poster samt olika glasalternativ som insynskyddande glas, solskyddsglas mm. Modeller Vi på allmoge har valt att ta fram vårt skjutparti i två standardmodeller, en enkel skjutdörr och en parskjutdörr. Enkeldörren finns med både högereller vänster del som skjutbar. Parskjutdörrar består av två fasta delar samt två öppningsbara delar (4-fält). De öppningsbara delarna skjuts framför respektive fast del. Vid stängning låser de öppningsbara delarna varandra. Rötskydd och ytbehandling Utsatta virkesdelar är doppimpregnerade dvs behandlade med impregneringvätska. Efter impregneringen målas fönstret med 2-lager högvärdig vattenbaserad färg (1 lager grund, 1 lager toppfärg). Färgen har glansvärde 35. Kulörer Skjutpartier finns att få i vitmålad eller i valfri kulör. Vid specialkulör kan man välja på helkulör eller en tvåfärgsmålning med en kulör invändigt och en utvändigt. Vid aluminiumklädd utsida är standard vit, silver (QN4776) eller brun (QN4785). När man har aluminiumklädd utsida är det enkelt att få till en kulör på utsidan och en annan på insidan. Vi erbjuder även specialkulörer i NCS S-skalan eller RAL-skalan. Låsning Som standard levereras våra skjutpartier med handtag och europacylinder på insidan. Till samtliga partier kan man få utvändigt handtag och låsning. Allmogefönster HF/HFA SKD KFU DF F 21

22 allmogefönster HF/HFa skd kfu FAKTA finns i två utföranden, enkelskjutdörr och parskjutdörr. De rörliga delarna löper på utsidan. Enkelskjutdörren består av en fast och en rörlig del, och parskjutdörren har två fasta och två rörliga delar. Vid beställning av enkelskjutdörr skall det anges vilken del som är skjutbar utifrån sett. na tillverkas alltid av fingerskarvat virke för bästa kvalité. SKD SKDA SKDP SKDPA enkelskjutdörr i trä enkelskjutdörr aluminiumklädd parskjutdörr trä parskjutdörr aluminiumklädd Garanti Under förutsättning att den av Allmogefönster AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster AB 10 års garanti i Sverige på i fabrik ytbehandlade fönster och fönsterdörrar. Mot rötskador i virket Mot kondens mellan glasen i isolerrutan På beslagens funktion Allmoge ersätter inte skada som uppkommit genom felaktig montering eller brist ande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmoge. Energivärde U-värde 1,2 Ljudreduktion Rw = 34 db Beslag Handtag i nickelfritt naturanodiserad aluminium med invändig profilcylinder inkl. 3 nycklar. Dragkopp på utsidan. Handtag och cylinder på utsidan som tillval. Karmdjup Trä Aluminiumklätt 133 mm 145 mm Utsida trä Vitmålad (NCS-S 0502-Y), annan kulör som tillval Utsida aluminiumklätt Slät aluminium. Vit (NCS-S 0502-Y), brun (QN4785), silver (QN4776) finns som standardkulörer. Annan kulör på aluminium som tillval. Insida Vitmålad (NCS-S 0502-Y), annan kulör som tillval Glas 3-glas isolerruta, energiglas/argon + härdat in- och utvändigt. Tillval Fasta glasdelande poster, tät fyllning, andra glasalternativ. f df Storleksguide SKD/SKDA BREDD osv varje dm SKDP/SKDPA BREDD osv varje dm

23 23

24

25

26

27 Traditionsfönster Utåtgående fönster, sidhängda. Utåtgående enkeloch parfönsterdörrar. Traditionsfönster är det sammanfattande namnet på en serie fönster och fönsterdörrar som karaktäriseras av smäckra former i gammaldags stil. Fönstret har allmogeprofil som standard. Det här är ett kompromisslöst fönster som uppfyller högt ställda förväntningar på ett välgjort, vackert yttre och moderna krav på effektiv energibesparing och god ljudreduktion. Fönstret gör det möjligt att fullt ut återskapa en tidigare arkitekturstil, t.ex. vid en renovering. Det öppnar också för möjligheten att bygga nytt med kvalitet i varje detalj såväl estetisk som teknisk. Med traditionsfönster finns det stora möjligheter till variation tack vare äkta spröjs i ytterbågen. Fönsterdörrar I serien finns fönsterdörrar i både enkel- och parmodell. Dörrarna levereras med handtag och spärrvred på insidan och pardörren levereras även med mötesspanjolett som standard. Du kan även få dessa fönsterdörrar frästa för cylinder och med handtag på utsidan. Energivärde Traditionsfönster ger en effektiv energibesparing. Både fönster och fönsterdörrar har U-värde 1,3 i standardutförande. Rötskydd och ytbehandling Utsatta virkesdelar är doppimpregnerade dvs behandlade med impregneringsvätska. Efter impregneringen målas fönstret två gånger med en 2-komponents vattenbaserad grundfärg och en gång med1-komponents vattenbaserad toppfärg. Färgen har glansvärde 35. Kulörer fönster och fönsterdörrar finns att få i vitmålat eller lasyr (ek, teak, nötbrun eller brunsvart). Man kan även få fönstren obehandlade eller i valfri kulör. Vid annan kulör kan man välja på helkulör eller en tvåfärgsmålning, med en kulör invändigt och en utvändigt. Spröjs och post Traditionsfönstret har äkta glasdelande spröjs som monteras i ytterbågen med kittfals. Spröjsen är allmogeprofilerad, precis som fönstret i övrigt. Till detta fönster kan du även få fasta glasdelande poster. Bredden på spröjsen är 30 mm, posten är 60 mm. Vi erbjuder också specialspröjs efter egen ritning och kulörta dekorglas. Förslag på det hittar du på sidan 35. Levereras med mässingsbeslag som standard, enligt bild, som tillval finns traditionellt förnicklade (se inklippt bild). Pardörr från insidan, enkeldörr från utsidan. Allmogefönster HF/HFA SKD KFU DF F 27

28 allmogefönster Fönstren har traditionella vädringsbeslag i mässing. Riktiga stormhakar fönster levereras med traditionellt vädringsbeslag, som passar ett klassiskt fönster. Ljudvärde Traditionsfönstrets konstruktion ger en god ljudreduktion. Ljudvärdet ligger på 36 db Rw. Special Fönstren i denna serie kan även tillverkas i udda mått för att passa just ditt hus. skd kfu df HF/HFa f FAKTA fönster, traditionsfönster Fönster och fönsterdörrar med smäckra profiler i gammaldags stil. Uppfyller både högt ställda krav på ett vackert yttre och krav på effektiv energibesparing, standard U-värde 1,3. Fönstret har dessutom god ljudreduktion med 36 db Rw. Möjlighet till äkta, glasdelande allmoge profilerad spröjs med kittfals i ytterbågen. Hängning på sidohängda fönster och dörrar skall alltid anges vid beställning, och hängningen ses alltid utifrån. Man anger den sida där gångjärnen sitter. Vid pardörr är vänster gångdörr standard. Produkterna är inte förborrade för karmskruv som standard. KFU KFUD KFUDP Snittritning KFU - 2-luft, traditionsfönster. 115 mm karm Utåtgående fönster, sid- och överkantshängda Fönsterdörrar Fönsterpardörrar Garanti Under förutsättning att den av Allmogefönster AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster AB 5 års garanti i Sverige på i fabrik ytbehandlade fönster och fönsterdörrar. Mot rötskador i virket Mot kondens mellan glasen i isolerrutan På beslagens funktion Allmoge ersätter inte skada som uppkommit genom felaktig montering eller brist ande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmoge. Energivärde U-värde 1,3 Ljudreduktion Rw = 36 db Beslag Beslaget Droppen i mässing, invändigt vädringsbeslag och tätningslist levereras i kartong för egen montering. Karmdjup 115 mm SVENSKTILLVERKAD Utsida Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Insida Allmogeprofil som standard. Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Tillval Glasdelande spröjs och poster, specialstorlekar, spaltventil, persienner, olika glastyper t.ex. råglas, etsat glas, härdat glas, kulturglas, färgat glas m.m. Skötsel och monteringsanvisningar hittar du på vår hemsida 28

29 Standard enkel- och pardörr. Standard pardörr (passiv dörr). Tillval hantag utvändigt. Fräsning för cylinder utvändigt kan fås. KFU1 KFU2 KFU3 KFU4 Allmogefönster Storleksguide HF/HFA Bredd KFU2 H KFU4 H KFU6 H Bredd KFU1 ÖH Bredd Ett av luften får ej vara mindre än 4 höjd, gäller alla KFU2H, KFU4H och KFU6H. SKD KFU DF F KFUD KFUDP BREDD

30

31 Fönster med isolerruta En modern version av det klassiska fönstret. Utåtgående fönster, sid- och överkantshängda samt fönsterdörrar. I vissa hus känns det naturligt att välja fönster som är byggda enligt traditionella principer men som ändå har graderats upp tekniskt för att motsvara moderna krav. Det kan tex vara fritidshus som bara används några veckor om året och som står uppvärmda till fem-sex grader under långa perioder. Det kan också vara villor byggda på 60-talet, där man av stilmässiga orsaker vill göra allt för att bevara husets ursprungliga själ. Här är isolerruta ett bra val. Det är en lösning som dessutom gör att du bara behöver putsa två sidor av fönstret. Modeller I denna fönsterserie har vi sidhänga fönster. Dessa fönster kan fås i flera olika varianter från 1-luftsfönster upp till 3-luftsfönster. I serien finns även överkantshängda fönster Till fönstren erbjuder vi fönsterdörrar i enkelmodell med olika glashöjd. Vi kan även göra den helglasad. Energivärde Det här fönstret har i sitt standard utförande ett U-värde på 1,8. Man kan sänka detta till 1,4 om man tillsätter argongas i isolerglaskassetten. Överkantshängt fönster. Fönsterdörr (DFD) i enkelmodell. F Allmogefönster HF/HFA SKD KFU DF Klassiskt 2-luftsfönster i modern tappning. 31

32 allmogefönster Insida, allmogeprofilerad. Utsida, bred spröjs. Rötskydd och ytbehandling Utsatta virkesdelar är vacuumimpregnerade. Impregneringen bidrar till att ge ett gott skydd mot röta vilket möjliggör långtgående rötskyddsgarantier. Efter impregneringen målas fönstret med en 2-komponents vattenbaserad grundfärg, och en 1-komponents vattenbaserad toppfärg. Färgen har glansvärde 35. Kulörer fönster och fönsterdörrar finns att få i vitmålat eller lasyr (ek, teak, nötbrun eller brunsvart). Man kan även få fönstren obehandlade eller i valfri kulör. Vid annan kulör kan man välja på helkulör eller en tvåfärgsmålning med en kulör invändigt och en utvändigt. Spröjs och poster Den här fönstermodellen har lös spröjs i två bredder 28 och 55 mm. Du kan även välja mellanglasspröjs, 26 och 45 mm. Det finns även en glasdelande bågpost (63 mm) som kan användas för att ändra utseendet på detta fönster. Allmogeprofil För oss är det viktigt att det här fönstret ansluter utseendemässigt till den klassiska fönstertraditionen. Därför har fönstret allmogeprofil på både fönsterbåge och karm på insidan. Profilen skiljer sig något från övrigt sortiment. Riktiga stormhakar fönster levereras med traditionellt vädringsbeslag, som passar ett klassiskt fönster. Mellanglasspröjs. f HF/HFa skd kfu df Fönstren levereras med traditionellt vädringsbeslag. 32

33 FAKTA fönster, isolerruta En modern version av det klassiska fönstret, som kan fås med poster och olika spröjsalternativ. Hängning på sidohängda fönster och dörrar skall alltid anges vid beställning, och hängningen ses alltid utifrån. Man anger den sida där gångjärnen sitter. fönster och dörrar tillverkas alltid av fingerskarvat virke för bästa kvalité. DF DFD Snittritning Utåtgående fönster, sid- och överkantshängda Fönsterdörr Garanti Under förutsättning att den av Allmogefönster AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster AB 5 års garanti i Sverige på i fabrik ytbehandladefönster och fönsterdörrar. Mot rötskador i virket Mot kondens mellan glasen i isolerrutan På beslagens funktion Allmoge ersätter inte skada som uppkommit genom felaktig montering eller brist ande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmoge. Ljudreduktion Rw = 30 db Energivärde Standard Tillval U-värde 1,8 1,4 Beslag Fönsterhake (Vm 280) och invändigt vädringsbeslag levereras i kartong för egen montering. Fönsterdörrarna levereras med dörrspanjolett med broms. Karmdjup 105 mm SVENSKTILLVERKAD Utsida Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Insida Allmogeprofil som standard. Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Tillval Spröjs och poster, specialstorlekar (10 mm intervall), persienner, låsbart handtag till fönsterdörr, olika glastyper t.ex. råglas, etsat glas, härdat glas, solskyddsglas m.m. Skötsel och monteringsanvisningar hittar du på vår hemsida Allmogefönster HF/HFA SKD KFU Storleks- och lagerguide DF DF1 DF2 DF3 BREDD Lagervara vitmålat, DF1 är vänsterhängt lagerstandard. DFÖ BREDD Br. höjd 12 Br. höjd 13 Br. höjd 16 DFD BREDD Fönsterdörrarna kan fås i fler bröstningshöjder, kontakta din återförsäljare. F 33

34

35 Kopplade fönster Utåtgående fönster, sid- och överkantshängda. Utåtgående enkel- och parfönsterdörrar. Det kopplade fönstret är kanske det mest ursprungliga av alla våra fönster. Så här har vi vant oss att fönster ska se ut, oavsett var i landet vi bor. Det här fönstret passar överallt där du vill skapa en gammaldags atmosfär, antingen det gäller renovering eller nybygge. Fönstret har även fast äkta spröjs, som monteras i ytterbågen med kittfals. Det öppnar upp för ett nästan bortglömt designmässigt uttrycksmedel, att använda färgade glas som dekorelement. Allmogeprofil även på spröjsen 1+1-fönstret har äkta spröjs, monterad med kittfals i ytterbågen. Spröjsen är 27 mm bred, det finns även en bredare variant som påminner om en post, den är 59 mm. På insidan har fönstret allmogeprofil på både fönsterbåge och karm. Samma profil finns på spröjsen. Se bild här nedan. Färgade glas och spröjs efter egen skiss Här erbjuder vi dig en unik möjlighet att skapa personliga fönster som stämmer med just ditt hus. Visa oss din skiss med färgade glas, så tillverkar vi. Hämta gärna inspiration från bilderna på detta uppslaget. F DF Allmogefönster HF/HFA SKD KFU Insida 1+1-fönster med allmogeprofilerade karmar och spröjs. Fast spröjs i ytterbågen. Olika varianter av specialspröjs. 35

36 allmogefönster Obehandlade fönsterdörrar har spårfräst plywood i underdelen, vitmålade har spegel av hdf. Fönsterdörrar Till de här fönstren finns utåtgående fönsterdörrar i både enkel- och parmodell. Obehandlade dörrar har en fyllning av spårfräst plywood, de vitmålade har en spegel av fräst hdf. Dessa dörrar levereras som standard med handtag på insidan. Olika låsalternativ finns att få till dessa. Energivärde Fönster och fönsterdörrar i den här gruppen har U-värde 2,5. Du kan dock byta det innersta glaset mot ett energiglas istället, då hamnar U-värdet på 1,9. Ytbehandling Fönstret målas med en 2-komponents vattenbaserad grundfärg, och en 1-komponents vattenbaserad toppfärg. Färgen har glansvärde 35. Kulörer fönster och fönsterdörrar finns att få i vitmålat eller lasyr (ek, teak, nötbrun eller brunsvart). Man kan även få fönstren obehandlade eller i valfri kulör. Vid annan kulör kan man välja på helkulör eller en tvåfärgsmålning, med en kulör invändigt och en utvändigt. Standard. Invändigt handtag. Monteringssats 1. Utvändigt och invändigt handtag förberett för låscylinder. Monteringssats 2. Utvändigt handtag och invändigt handtag med spärr. Monteringssats 3. Utvändigt handtag och invändigt handtag förberett för låscylinder. f HF/HFa df kfu skd 36

37 FAKTA fönster, kopplade fönster Det mest svenska av alla fönster. Modellen är utåtgående, kopplad 1+1 och finns som sideller överkantshängd. Passar i byggnader där man vill skapa en gammaldags atmosfär. Fast spröjs med kittfals monteras i ytterbågen. Finns även som fönsterdörr i enkel- eller parmodell. Hängning på sidohängda fönster och dörrar skall alltid anges vid beställning, och hängningen ses alltid utifrån. Man anger den sida där gångjärnen sitter. Vid pardörr är vänster gångdörr standard. Produkterna är inte förborrade för karmskruv som standard. F FD Snittritning Utåtgående fönster, sid- och överkantshängda Utåtgående fönsterdörrar Garanti Under förutsättning att den av Allmogefönster AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster AB 2 års garanti i Sverige på i fabrik ytbehandlade fönster och fönsterdörrar. Mot rötskador i virket På beslagens funktion Allmoge ersätter inte skada som uppkommit genom felaktig montering eller brist ande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmoge. Ljudreduktion Rw = 25 db Energivärde Standard Tillval U-värde 2,5 1,9 Beslag Fönsterhake (Vm 280), utvändigt vädringsbeslag och tätningslist levereras i kartong för egen montering. Karmdjup 105 mm SVENSKTILLVERKAD Utsida Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Insida Allmogeprofil som standard. Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Tillval Glasdelande spröjs och poster, specialstorlekar, spaltventil, persienner, olika glastyper t.ex. råglas, etsat glas, härdat glas, kulturglas, färgat glas m.m. Allmogefönster Skötsel och monteringsanvisningar hittar du på vår hemsida F HF/HFA SKD KFU DF 37

38 Storleks- och lagerguide allmogefönster HF/HFa F1 f2 f3 f4 BREDD Lagervara obehandlat, F1 är vänsterhängt 2 Även med fast spröjs 2:1. 5 Även med fast spröjs 2:0. lagerstandard. 3 Endast med fast spröjs 2:1. 6 Endast med fast spröjs 2:0. 1 Även med fast spröjs 1:1. 4 Endast med fast spröjs 1:1. Bröstningshöjd 12 Bröstningshöjd 13 Bröstningshöjd 16 FD fdp BREDD Fönsterdörrarna kan fås i fler bröstningshöjder, kontakta din återförsäljare. F2 H f4 H f6 H BREDD Ett av luften får ej vara mindre än 4 höjd, gäller alla F2H, F4H och F6H. F1 ÖH BREDD skd kfu df f 38

39

40

41 Takfönster Släpp in ljuset och skapa rymd med. Allmogefönster Med Allmoges i huset är det lätt att skapa rymd och tillföra ljus. Mörka takvåningar hör till det förflutna. Med kan du förvandla tidigare outnyttjade utrymmen i huset till värdefull bostadsyta. Vårt breda sortiment ger dig en rad valmöjligheter att lösa just ditt behov. Vi har ett stort urval av lagerfönster, även specialmått och fria fönsterformer tillverkas efter individuella önskemål. All produktion uppfyller de strängaste europeiska byggnormerna och vi strävar efter att tillförsäkra oss de mest prestigefyllda europeiska byggnadscertifieringarna. Våra är även testade och godkända för skydd mot genomtramp av Sveriges Tekniska Forskningsinstitut. Allmogefönsters tillverkas för oss av FAKRO, som är en av världens största tillverkare HF/HFA Konstruktion och fördelar med fönstret Allmoges är kvalitetsprodukter tillverkade med modern teknologi. Det garanterar lång livslängd, felfri funktion, säkerhet och utmärkta isoleringsegenskaper. Enbart förstklassiga material används i fönstret för att säkerställa en högkvalitativ och stabil produkt; vilket är speciellt utvald furu som lamellimmas, vakuumimpregneras och målas. Impregneringen bidrar till att ge ett gott skydd mot röta vilket möjliggör långtgående rötskyddsgarantier. Efter impregnering målas fönstren med tre lager vit, högvärdig 2-komponents polyuretanfärg. Färgen har glansvärde 35. Utvändigt är fönstret klätt med aluminiumplåt och behandlat med UV-resistent och väderbeständig polyester. Det är dessutom försett med härdat glas som standard, vilket ger skydd mot väder och genomtrampning. Fönstret är testat och typgodkänt av Sveriges Tekniska Forskningsinstitut. 1. Lågemissionsskikt av silveroxid och ädelgas. 2. Härdat glas motståndskraftigt mot hagel. 3. Handtag med två vädringslägen. 4. Impregnerad furu med två lager matt lack. SKD KFU Allmoges spar energi, med ett U värde så lågt som 1,4 för hela fönsterkonstruktionen. Glaset är en isolerruta försedd med lågemissionsskikt av silveroxid som reflekterar värmestrålning. Mellanrummet mellan glasen är fyllt med isolerande ädelgas. De goda isolerande egenskaperna minskar inte bara värmeförlusterna, utan ökar dessutom inomhuskomforten. DF Ventilation För att förhindra kondens i tex vindsvåningar är våra konstruerade med ventilationskammare, som dessutom garanterar ett jämnt och kontrollerbart flöde av tilluft, även vid stängt fönster. Ventilationskammaren har även utmärkta ljuddämpande egenskaper. Den är placerad i karmen och påverkar inte fönstrets glasyta. F Beslagen gör det möjligt att rotera fönstret 180 för säker och enkel rengöring inifrån. Handtaget är placerat i bågens nederkant och har två vädringslägen. 41

42 allmogefönster HF/HFa skd FTP, FTL, FTP-W taklutning 50 taklutning cm 130 cm 130 cm taklutning 50 taklutning 50 taklutning 50 FPP preselect taklutning 35 taklutning 35 taklutning 35 taklutning 35 FWP-R, FWP-L taklutning 35 taklutning 35 taklutning cm taklutning 35 taklutning 35 taklutning cm 130 cm 110 cm 110 cm 110 cm 110 cm 110 cm 110 cm 110 cm 110 cm 110 cm Pivåhängt FTP, FTL, FTP-W Pivåhängt är den vanligaste typen av. Det säkerställer ett bra flöde av frisk luft samt ljus in i rummet. Detta fönster öppnas endast pivåhängt och kan roteras 180 för att underlätta rengöring och manövrering av utvändig markis. Det pivåhängda takfönstret kan utrustas både med invändiga och utvändiga tillbehör. Pivåhängt FTP-elektro Takfönstret FTP-elektro är utrustat med transformator, 24 V motor och kontrollenhet dold under kåpa i aluminium. Fönstret öppnas och stängs enklelt med den tillhörande fjärrkontrollen som även kan styra fönstrets tillval som ex v rullgardin. Medföljande regnsensor säkerställer att fönstet stängs vid regn. Maximal fönsteröppning är 24 cm men kan öppnas mer om motorn kopplas bort. Topp- och pivåhängt FPP preselect Topp- och pivåhängt förser rummet med ljus och frisk luft, ger obehindrad tillgång till fönstret och en god utsikt genom det öppna fönstret. Fönstret kan öppnas på två sätt: - Topphängd öppning från 0 till 35 gör det enkelt att komma nära fönstret och ger därmed en god utsikt. - Pivåhängd öppning vilken även kan användas för rengöring av fönstret och manövrering av utvändig markis. Topp- och pivåhängt fönster kan utrustas med invändiga och utvändiga tillbehör. kfu df f FEP FLL taklutning 35 taklutning 35 taklutning 35 taklutning 35 taklutning cm 110 cm 110 cm 110 cm 50 cm 50 cm 50 cm 50 cm 110 cm 50 cm 110 cm 110 cm 110 cm 110 cm 110 cm taklutning 45 taklutning 45 taklutning 45 taklutning 45 taklutning 45 Sidhängt evakueringsfönster FWP-R, FWP-L Sidhängt säkerställer enkel och säker väg till taket och fungerar även som ett evakueringsfönster. Fönstret ger bra ljusinsläpp och förser rummet med frisk luft. Sidhängt finns som högerhängt eller vänsterhängt och kan öppnas till 90. Fönstret kan utrustas med invändiga och utvändiga tillbehör. Topphängt evakueringsfönster FEP Stora evakueringsfönster tillsammans med stor öppningsvinkel säkerställer enkel och säker utrymning. Fönstret kan öppnas på två sätt; topphängd öppning till 40 vilket ger enkel tillgång till fönstret och god utsikt samt topp hängd öppning till 68, vilket tillgodoser kraven på ett utrymningsfönster. För enkel rengöring kan fönstret roteras 180. L-format fasadfönster FLL Kombination med L-format fasadfönster installeras i en vertikal vägg tillsammans med ett vanligt. Denna fönsterkombination ökar ljusinsläppet i rummet samt förbättrar utsikten. Fasadfönstret öppnas pivåhängt och kan även svängas runt 180 för enkel rengöring. 42
