Villa Alice. Fakta Yta 138 m² Husbredd 10.2 m, huslängd 17.6 m Takvinkel 15 grader, öppet till nock vid entré

Transkript

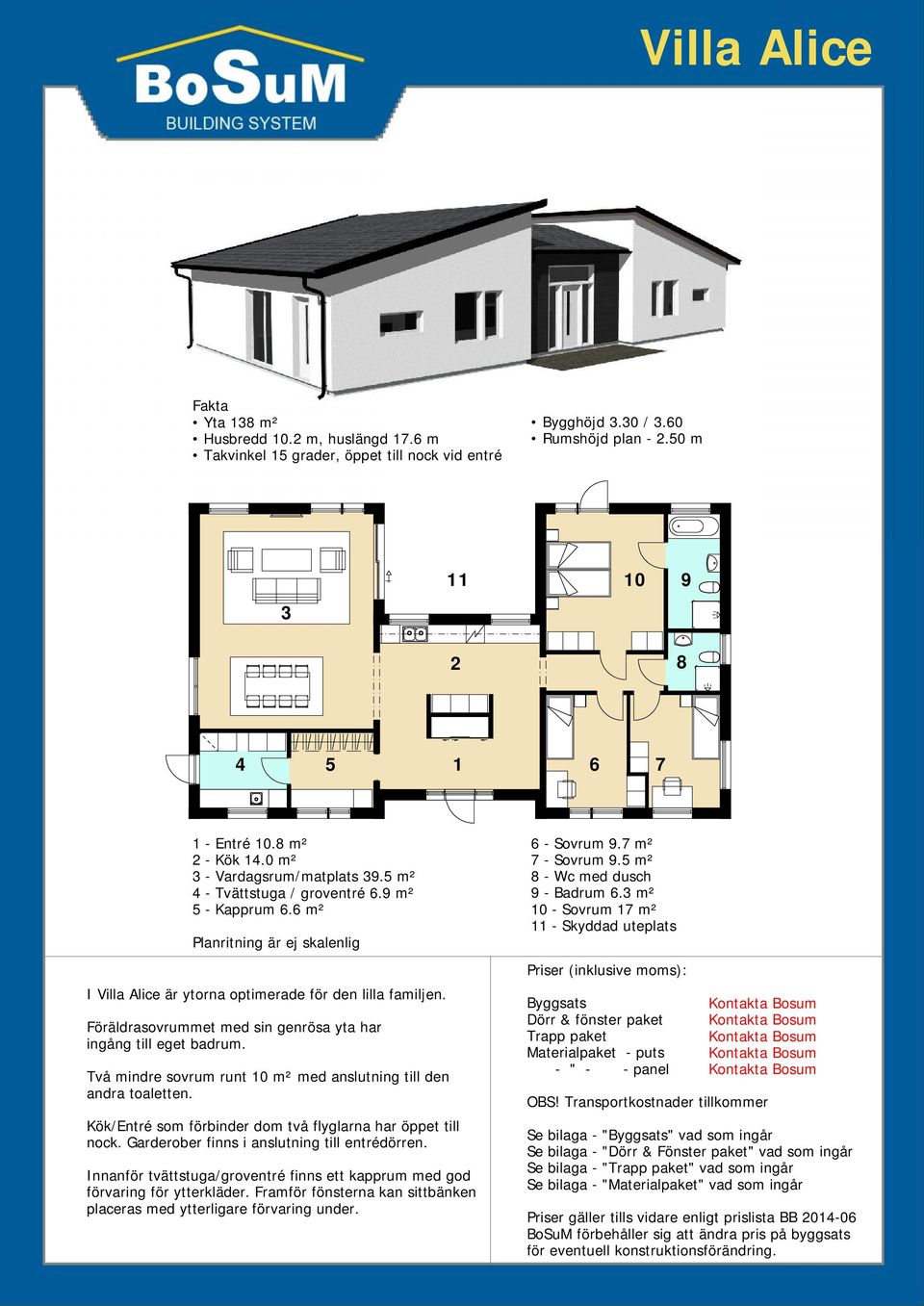

1 Villa Alice Fakta Yta 138 m² Husbredd 10.2 m, huslängd 17.6 m Takvinkel 15 grader, öppet till nock vid entré Bygghöjd 3.30 / 3.60 Rumshöjd plan m Entré 10.8 m² 2 - Kök 14.0 m² 3 - Vardagsrum/matplats 39.5 m² 4 - Tvättstuga / groventré 6.9 m² 5 - Kapprum 6.6 m² Planritning är ej skalenlig I Villa Alice är ytorna optimerade för den lilla familjen. Föräldrasovrummet med sin genrösa yta har ingång till eget badrum. Två mindre sovrum runt 10 m² med anslutning till den andra toaletten. Kök/Entré som förbinder dom två flyglarna har öppet till nock. Garderober finns i anslutning till entrédörren. Innanför tvättstuga/groventré finns ett kapprum med god förvaring för ytterkläder. Framför fönsterna kan sittbänken placeras med ytterligare förvaring under. 6 - Sovrum 9.7 m² 7 - Sovrum 9.5 m² 8 - Wc med dusch 9 - Badrum 6.3 m² 10 - Sovrum 17 m² 11 - Skyddad uteplats Priser (inklusive moms): Byggsats Dörr & fönster paket Trapp paket Materialpaket - puts - " - - panel OBS! Transportkostnader tillkommer Se bilaga - "Byggsats" vad som ingår Se bilaga - "Dörr & Fönster paket" vad som ingår Se bilaga - "Trapp paket" vad som ingår Se bilaga - "Materialpaket" vad som ingår Priser gäller tills vidare enligt prislista BB BoSuM förbehåller sig att ändra pris på byggsats för eventuell konstruktionsförändring.

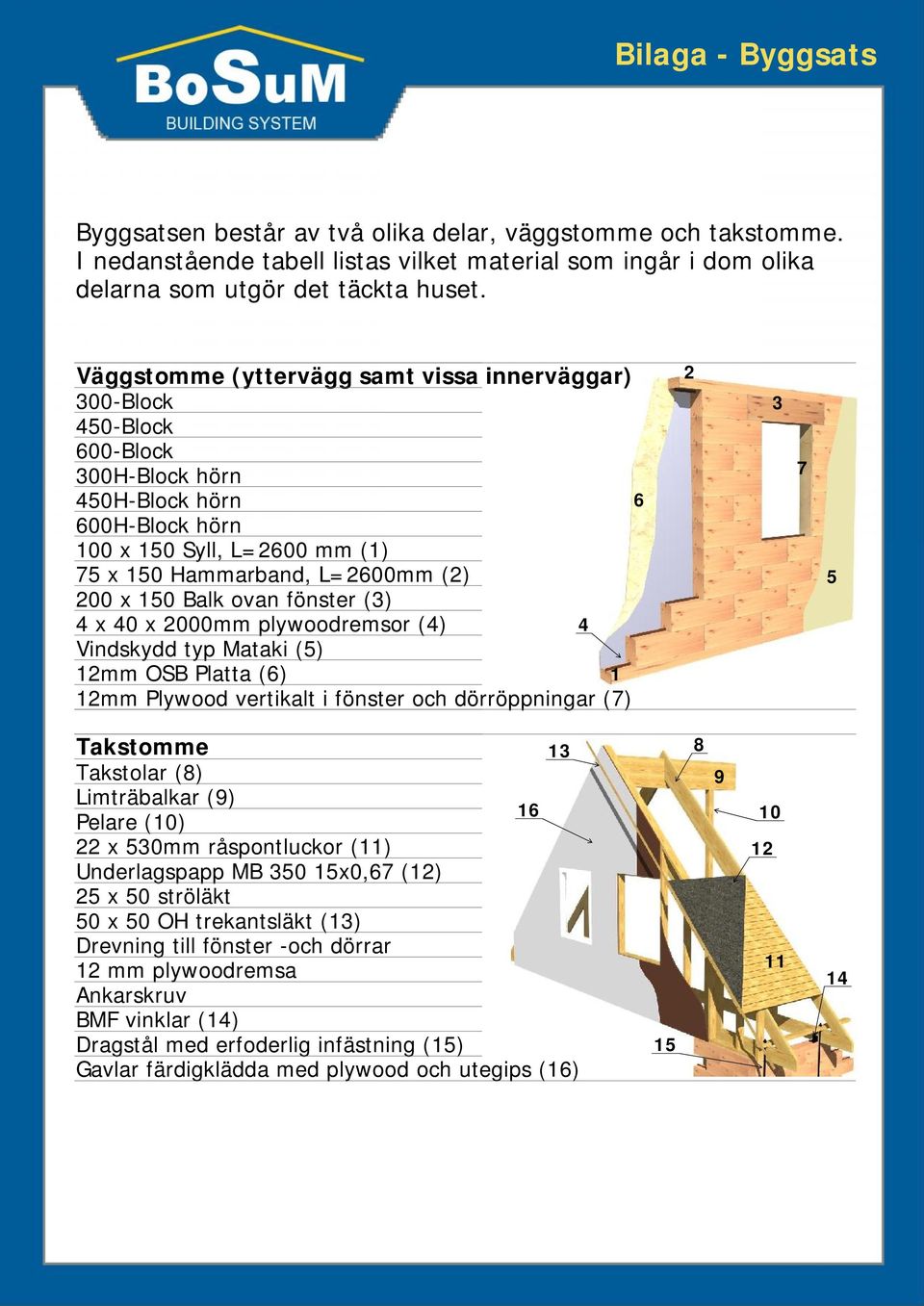

2 Bilaga - Byggsats Byggsatsen består av två olika delar, väggstomme och takstomme. I nedanstående tabell listas vilket material som ingår i dom olika delarna som utgör det täckta huset. Väggstomme (yttervägg samt vissa innerväggar) 300-Block 450-Block 600-Block 300H-Block hörn 450H-Block hörn 600H-Block hörn 100 x 150 Syll, L=2600 mm (1) 75 x 150 Hammarband, L=2600mm (2) 200 x 150 Balk ovan fönster (3) 4 x 40 x 2000mm plywoodremsor (4) 4 Vindskydd typ Mataki (5) 12mm OSB Platta (6) 1 12mm Plywood vertikalt i fönster och dörröppningar (7) Takstomme 13 Takstolar (8) Limträbalkar (9) 16 Pelare (10) 22 x 530mm råspontluckor (11) Underlagspapp MB x0,67 (12) 25 x 50 ströläkt 50 x 50 OH trekantsläkt (13) Drevning till fönster -och dörrar 12 mm plywoodremsa Ankarskruv BMF vinklar (14) Dragstål med erfoderlig infästning (15) Gavlar färdigklädda med plywood och utegips (16)

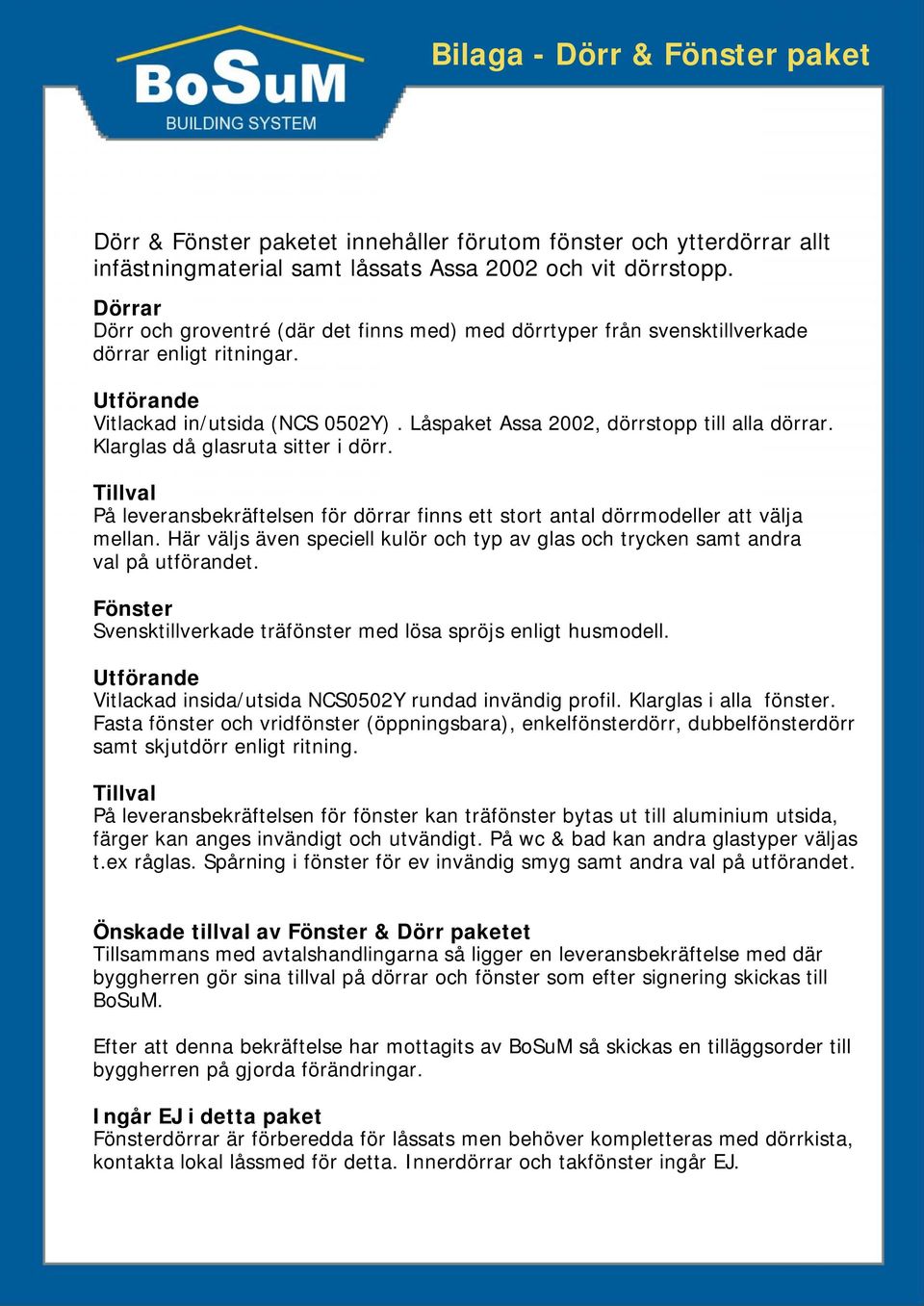

3 Bilaga - Dörr & Fönster paket Dörr & Fönster paketet innehåller förutom fönster och ytterdörrar allt infästningmaterial samt låssats Assa 2002 och vit dörrstopp. Dörrar Dörr och groventré (där det finns med) med dörrtyper från svensktillverkade dörrar enligt ritningar. Utförande Vitlackad in/utsida (NCS 0502Y). Låspaket Assa 2002, dörrstopp till alla dörrar. Klarglas då glasruta sitter i dörr. På leveransbekräftelsen för dörrar finns ett stort antal dörrmodeller att välja mellan. Här väljs även speciell kulör och typ av glas och trycken samt andra val på utförandet. Fönster Svensktillverkade träfönster med lösa spröjs enligt husmodell. Utförande Vitlackad insida/utsida NCS0502Y rundad invändig profil. Klarglas i alla fönster. Fasta fönster och vridfönster (öppningsbara), enkelfönsterdörr, dubbelfönsterdörr samt skjutdörr enligt ritning. På leveransbekräftelsen för fönster kan träfönster bytas ut till aluminium utsida, färger kan anges invändigt och utvändigt. På wc & bad kan andra glastyper väljas t.ex råglas. Spårning i fönster för ev invändig smyg samt andra val på utförandet. Önskade tillval av Fönster & Dörr paketet Tillsammans med avtalshandlingarna så ligger en leveransbekräftelse med där byggherren gör sina tillval på dörrar och fönster som efter signering skickas till BoSuM. Efter att denna bekräftelse har mottagits av BoSuM så skickas en tilläggsorder till byggherren på gjorda förändringar. Ingår EJ i detta paket Fönsterdörrar är förberedda för låssats men behöver kompletteras med dörrkista, kontakta lokal låssmed för detta. Innerdörrar och takfönster ingår EJ.

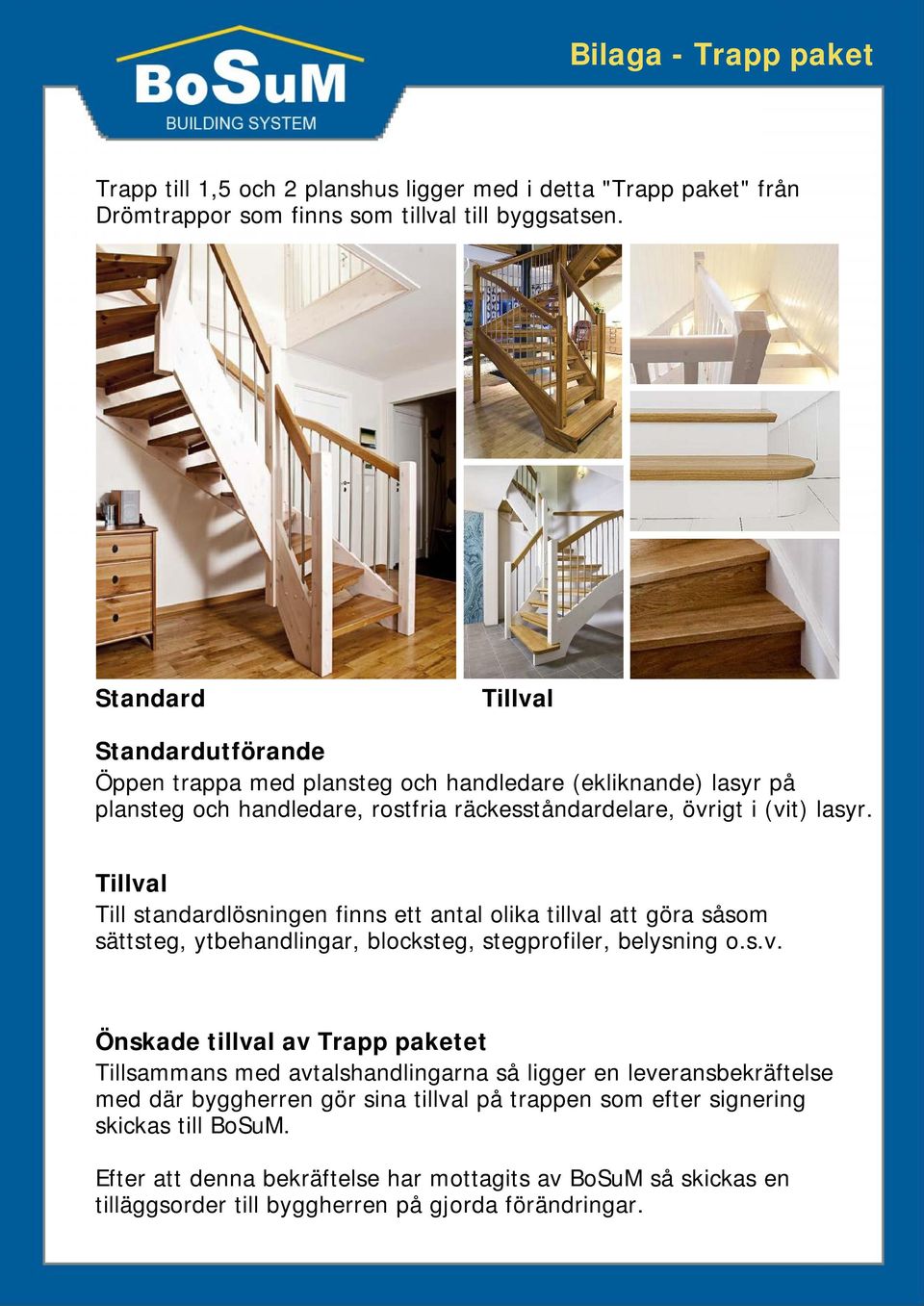

4 Bilaga - Trapp paket Trapp till 1,5 och 2 planshus ligger med i detta "Trapp paket" från Drömtrappor som finns som tillval till byggsatsen. Standard Standardutförande Öppen trappa med plansteg och handledare (ekliknande) lasyr på plansteg och handledare, rostfria räckesståndardelare, övrigt i (vit) lasyr. Till standardlösningen finns ett antal olika tillval att göra såsom sättsteg, ytbehandlingar, blocksteg, stegprofiler, belysning o.s.v. Önskade tillval av Trapp paketet Tillsammans med avtalshandlingarna så ligger en leveransbekräftelse med där byggherren gör sina tillval på trappen som efter signering skickas till BoSuM. Efter att denna bekräftelse har mottagits av BoSuM så skickas en tilläggsorder till byggherren på gjorda förändringar.

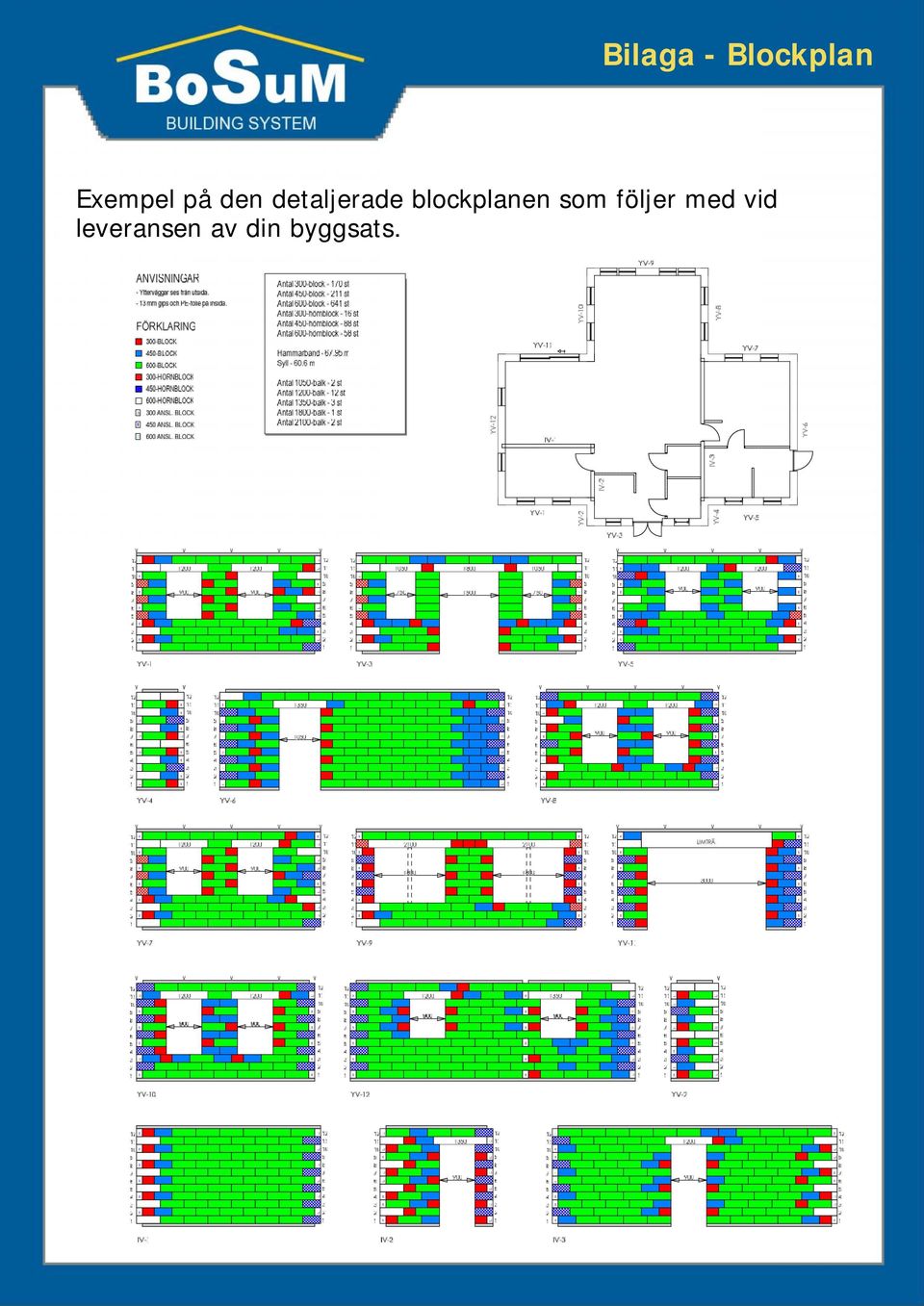

5 Bilaga - Blockplan Exempel på den detaljerade blockplanen som följer med vid leveransen av din byggsats.

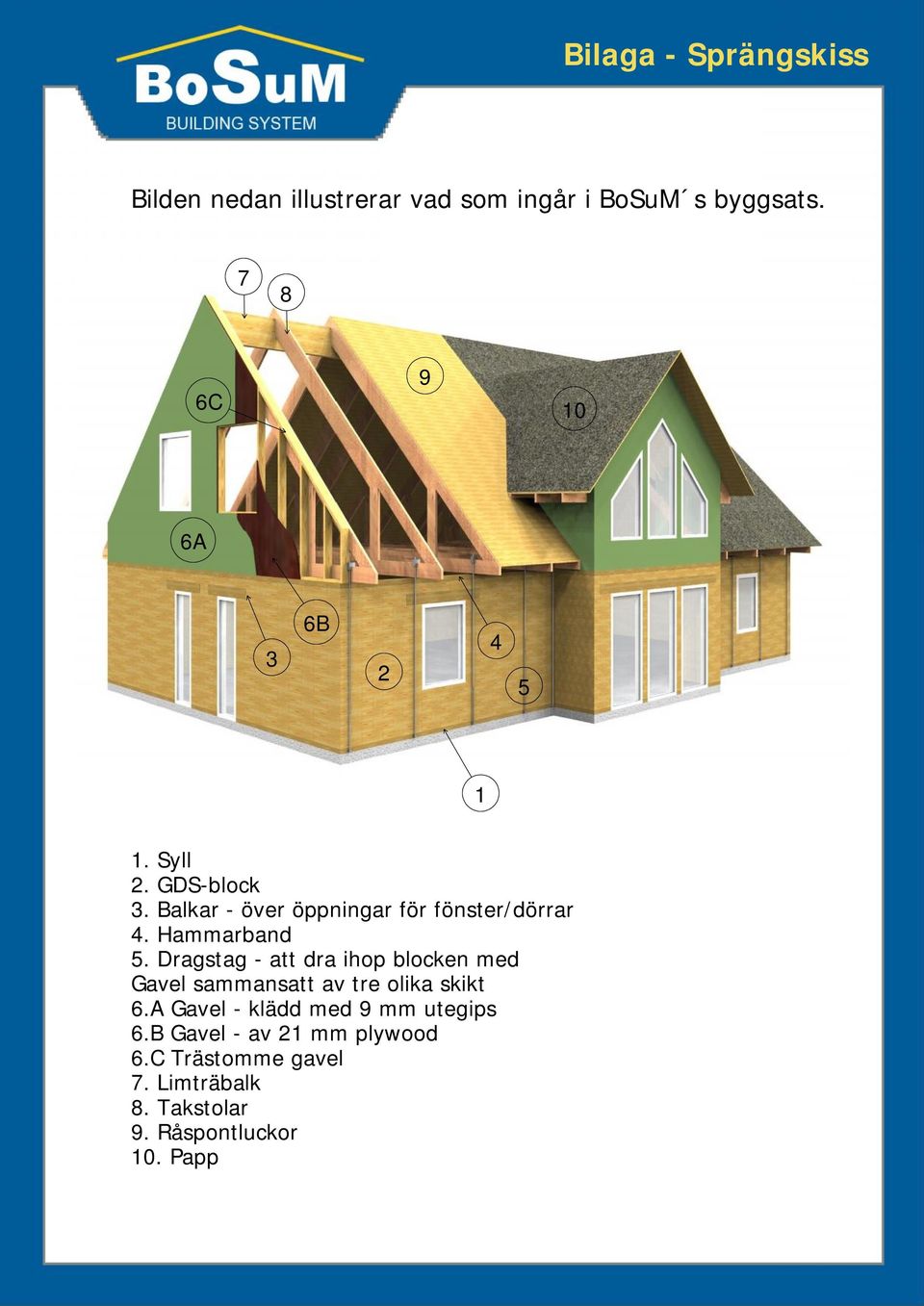

6 Bilaga - Sprängskiss Bilden nedan illustrerar vad som ingår i BoSuM s byggsats C A 3 6B Syll 2. GDS-block 3. Balkar - över öppningar för fönster/dörrar 4. Hammarband 5. Dragstag - att dra ihop blocken med Gavel sammansatt av tre olika skikt 6.A Gavel - klädd med 9 mm utegips 6.B Gavel - av 21 mm plywood 6.C Trästomme gavel 7. Limträbalk 8. Takstolar 9. Råspontluckor 10. Papp
