1 EN VÄ RLD AV MÖ JL IGHE T ER H Ä S T S TA LL A R

2 Häststallar

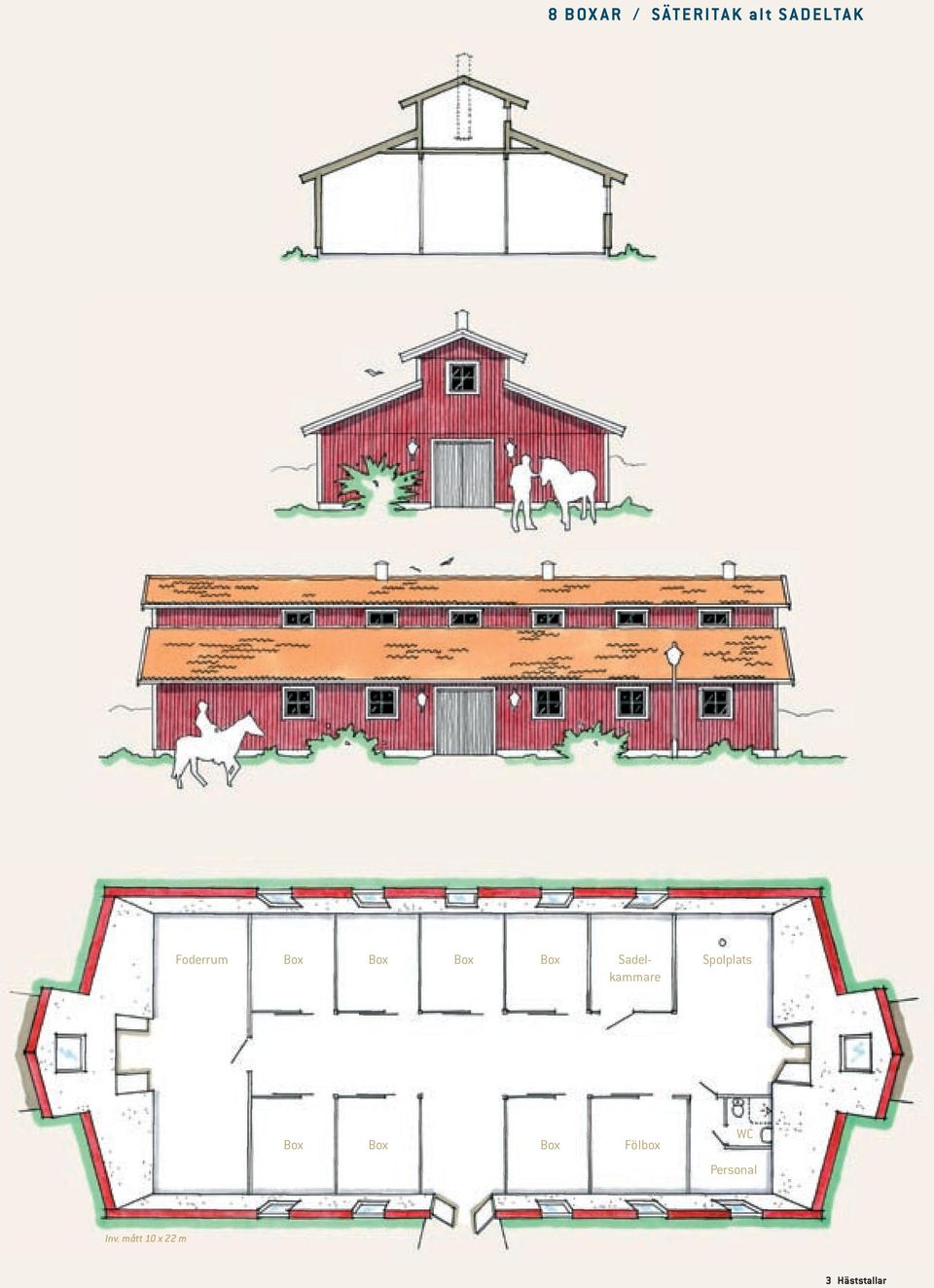

3 8 B O X A R / S ÄT E R I TA K al t S A DELTA K Foderrum Sadelkammare Spolplats Fölbox WC Personal Inv. mått 10 x 22 m Häststallar

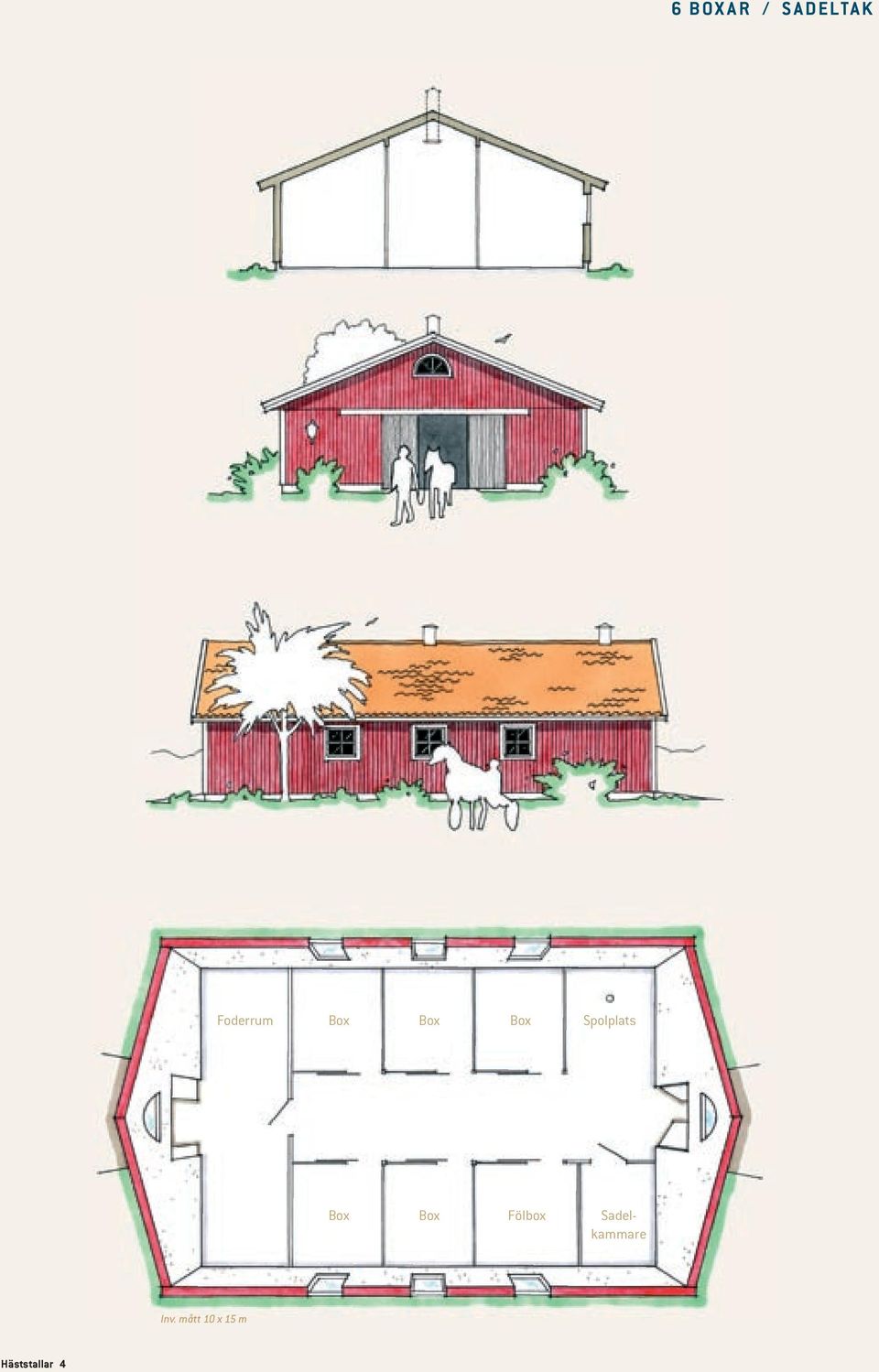

4 6 B6 OB XO AX R A R / / S AS A DELTA K K Foderrum Spolplats Fölbox Fölbox Sadel- Sadelkammare Inv. mått Inv. mått 10 x x m15 m Häststallar

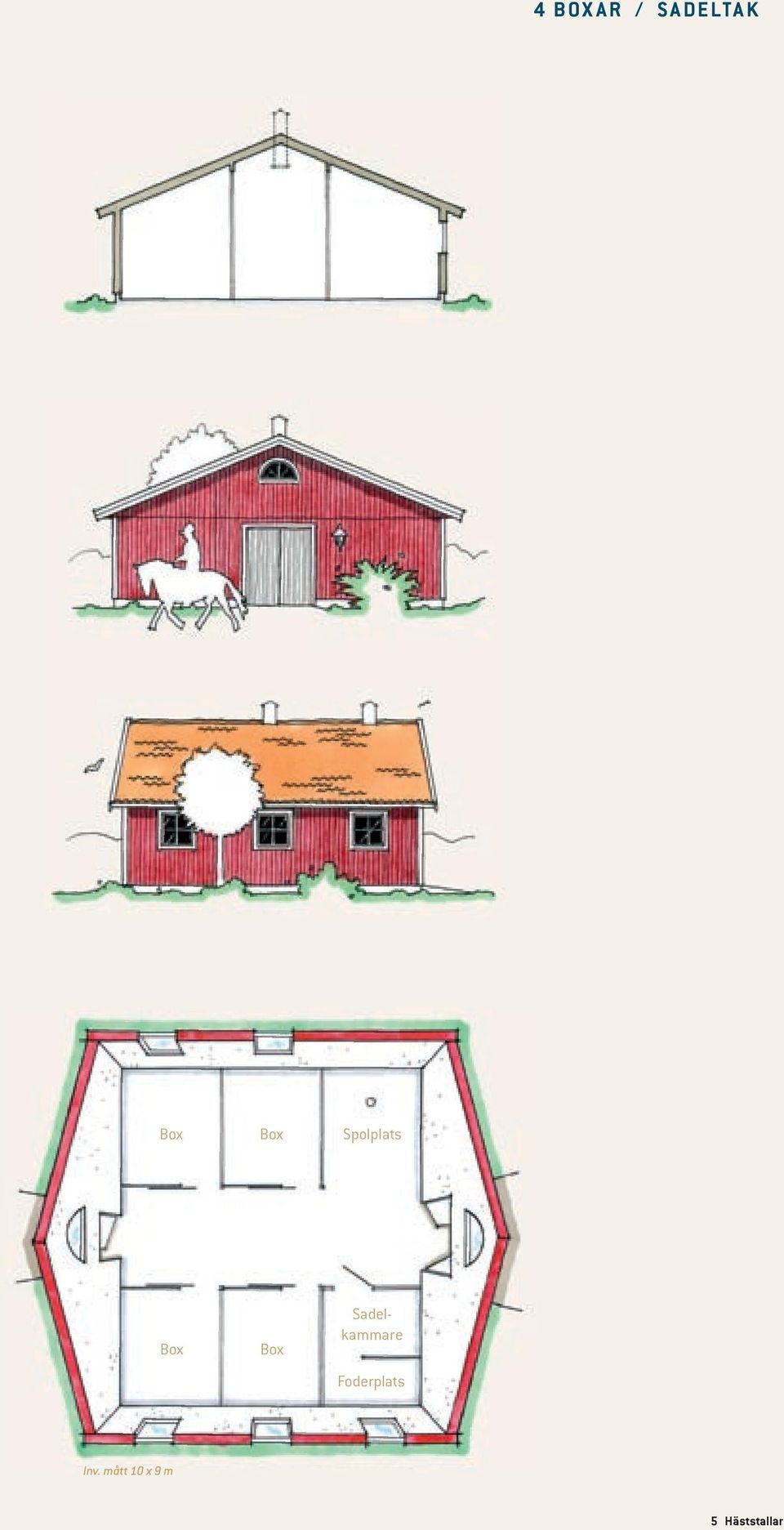

5 4 B O X A R / S A DELTA K Spolplats Sadelkammare Foderplats Inv. mått 10 x 9 m Häststallar

6 L e v er a n s - & P roduk t be s k ri v ning h ä s t s ta l l a r

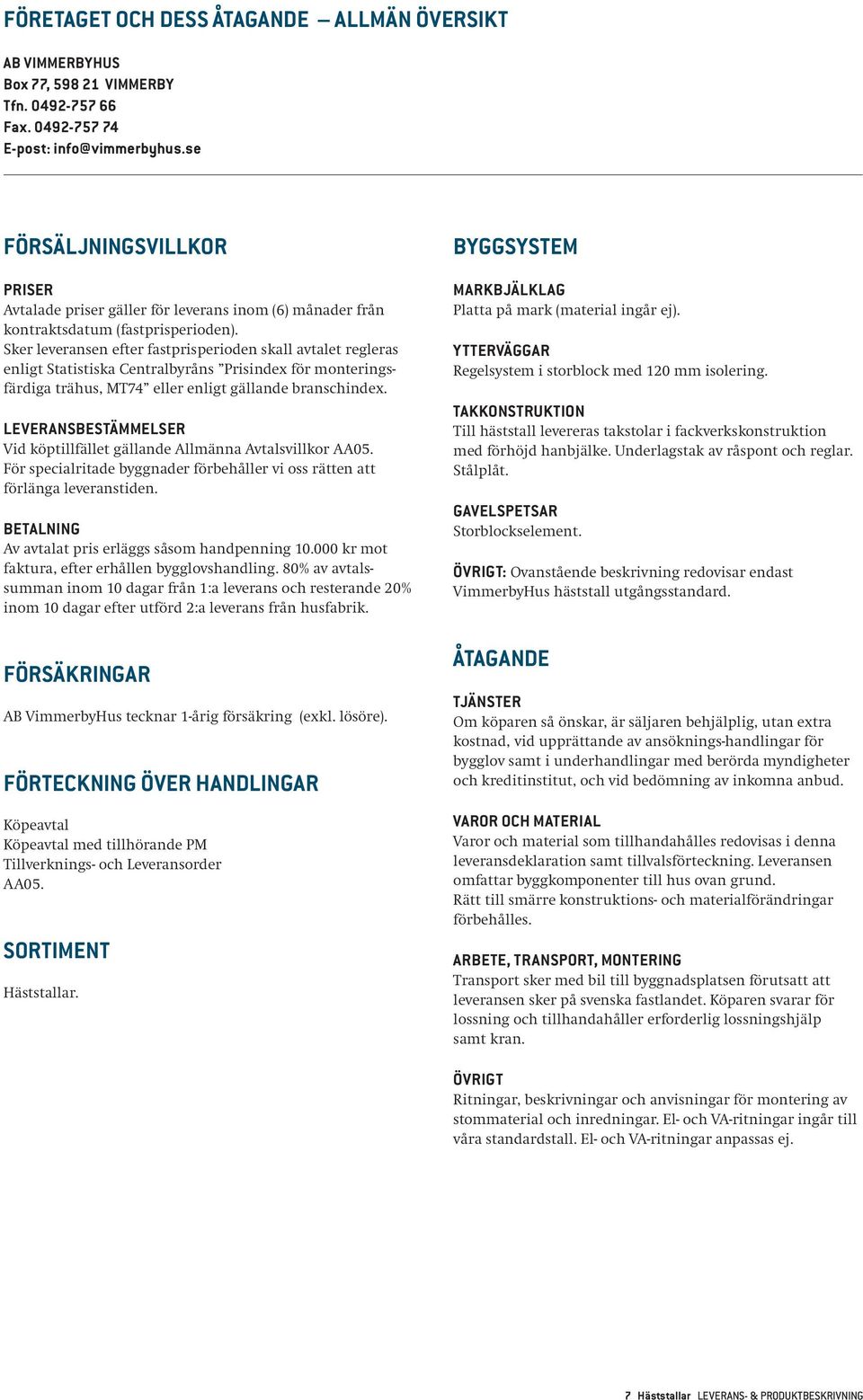

7 FÖRETAGET OCH DESS ÅTAGANDE ALLMÄN ÖVERSIKT AB VIMMERBYHUS 77, VIMMERBY Tfn Fax E-post: FÖRSÄLJNINGSVILLKOR PRISER Avtalade priser gäller för leverans inom (6) månader från kontraktsdatum (fastprisperioden). Sker leveransen efter fastprisperioden skall avtalet regleras enligt Statistiska Centralbyråns Prisindex för monteringsfärdiga trähus, MT74 eller enligt gällande branschindex. LEVERANSBESTÄMMELSER Vid köptillfället gällande Allmänna Avtalsvillkor AA05. För specialritade byggnader förbehåller vi oss rätten att förlänga leveranstiden. BETALNING Av avtalat pris erläggs såsom handpenning kr mot faktura, efter erhållen bygglovshandling. 80% av avtalssumman inom 10 dagar från 1:a leverans och resterande 20% inom 10 dagar efter utförd 2:a leverans från husfabrik. FÖRSÄKRINGAR AB VimmerbyHus tecknar 1-årig försäkring (exkl. lösöre). FÖRTECKNING ÖVER HANDLINGAR Köpeavtal Köpeavtal med tillhörande PM Tillverknings- och Leveransorder AA05. SORTIMENT Häststallar. BYGGSYSTEM MARKBJÄLKLAG Platta på mark (material ingår ej). YTTERVÄGGAR Regelsystem i storblock med 120 mm isolering. TAKKONSTRUKTION Till häststall levereras takstolar i fackverkskonstruktion med förhöjd hanbjälke. Underlagstak av råspont och reglar. Stålplåt. GAVELSPETSAR Storblockselement. ÖVRIGT: Ovanstående beskrivning redovisar endast VimmerbyHus häststall utgångsstandard. ÅTAGANDE TJÄNSTER Om köparen så önskar, är säljaren behjälplig, utan extra kostnad, vid upprättande av ansöknings-handlingar för bygglov samt i underhandlingar med berörda myndigheter och kreditinstitut, och vid bedömning av inkomna anbud. VAROR OCH MATERIAL Varor och material som tillhandahålles redovisas i denna leveransdeklaration samt tillvalsförteckning. Leveransen omfattar byggkomponenter till hus ovan grund. Rätt till smärre konstruktions- och materialförändringar förbehålles. ARBETE, TRANSPORT, MONTERING Transport sker med bil till byggnadsplatsen förutsatt att leveransen sker på svenska fastlandet. Köparen svarar för lossning och tillhandahåller erforderlig lossningshjälp samt kran. ÖVRIGT Ritningar, beskrivningar och anvisningar för montering av stommaterial och inredningar. El- och VA-ritningar ingår till våra standardstall. El- och VA-ritningar anpassas ej. 7 Häststallar LEVERANS- & PRODUKTBESKRIVNING

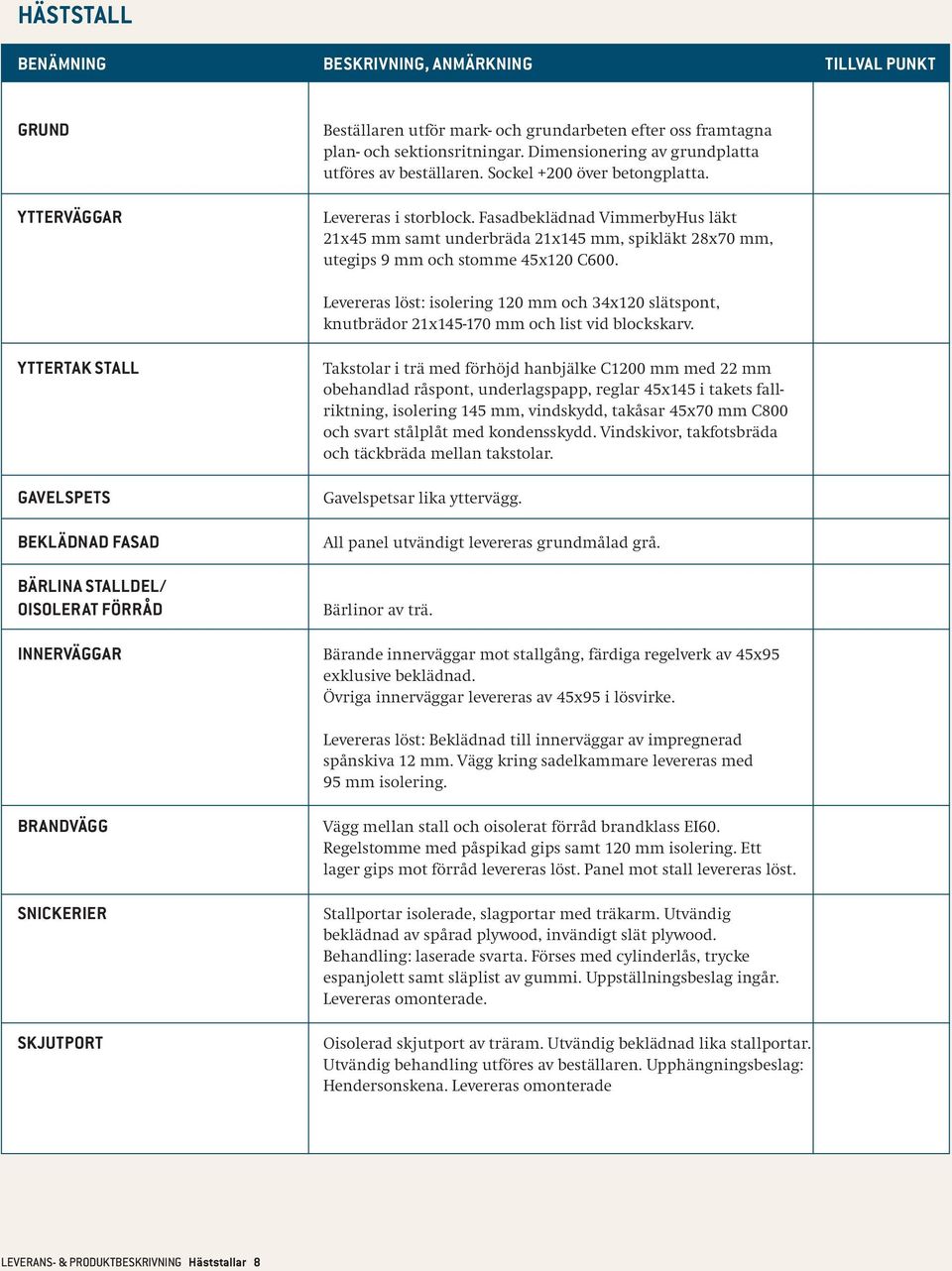

8 häststall Benämning beskrivning, anmärkning tillval punkt Grund Ytterväggar Beställaren utför mark- och grundarbeten efter oss framtagna plan- och sektionsritningar. Dimensionering av grundplatta utföres av beställaren. Sockel +200 över betongplatta. Levereras i storblock. Fasadbeklädnad VimmerbyHus läkt 21x45 mm samt underbräda 21x145 mm, spikläkt 28x70 mm, utegips 9 mm och stomme 45x120 C600. Levereras löst: isolering 120 mm och 34x120 slätspont, knutbrädor 21x mm och list vid blockskarv. Yttertak Stall Gavelspets Beklädnad fasad Bärlina stalldel/ oisolerat förråd Innerväggar Takstolar i trä med förhöjd hanbjälke C1200 mm med 22 mm obehandlad råspont, underlagspapp, reglar 45x145 i takets fallriktning, isolering 145 mm, vindskydd, takåsar 45x70 mm C800 och svart stålplåt med kondensskydd. Vindskivor, takfotsbräda och täckbräda mellan takstolar. Gavelspetsar lika yttervägg. All panel utvändigt levereras grundmålad grå. Bärlinor av trä. Bärande innerväggar mot stallgång, färdiga regelverk av 45x95 exklusive beklädnad. Övriga innerväggar levereras av 45x95 i lösvirke. Levereras löst: Beklädnad till innerväggar av impregnerad spånskiva 12 mm. Vägg kring sadelkammare levereras med 95 mm isolering. Brandvägg Snickerier Skjutport Vägg mellan stall och oisolerat förråd brandklass EI60. Regelstomme med påspikad gips samt 120 mm isolering. Ett lager gips mot förråd levereras löst. Panel mot stall levereras löst. Stallportar isolerade, slagportar med träkarm. Utvändig beklädnad av spårad plywood, invändigt slät plywood. Behandling: laserade svarta. Förses med cylinderlås, trycke espanjolett samt släplist av gummi. Uppställningsbeslag ingår. Levereras omonterade. Oisolerad skjutport av träram. Utvändig beklädnad lika stallportar. Utvändig behandling utföres av beställaren. Upphängningsbeslag: Hendersonskena. Levereras omonterade LEVERANS- & PRODUKTBESKRIVNING Häststallar 8

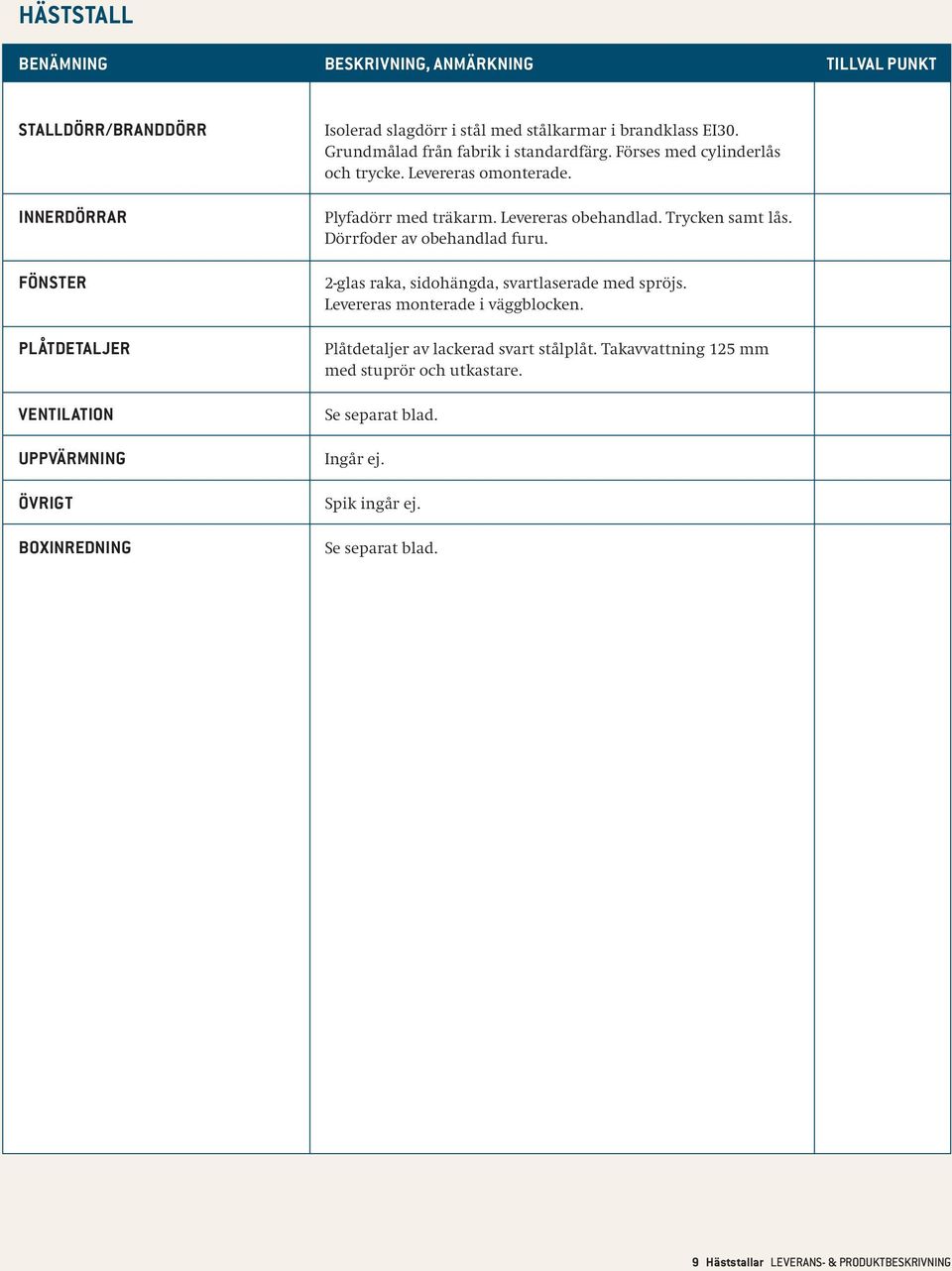

9 häststall Benämning beskrivning, anmärkning tillval punkt Stalldörr/Branddörr Innerdörrar Fönster Plåtdetaljer Ventilation Uppvärmning Övrigt inredning Isolerad slagdörr i stål med stålkarmar i brandklass EI30. Grundmålad från fabrik i standardfärg. Förses med cylinderlås och trycke. Levereras omonterade. Plyfadörr med träkarm. Levereras obehandlad. Trycken samt lås. Dörrfoder av obehandlad furu. 2-glas raka, sidohängda, svartlaserade med spröjs. Levereras monterade i väggblocken. Plåtdetaljer av lackerad svart stålplåt. Takavvattning 125 mm med stuprör och utkastare. Se separat blad. Ingår ej. Spik ingår ej. Se separat blad. 9 Häststallar LEVERANS- & PRODUKTBESKRIVNING

10 PM BOXINREDNING INKL. PLANK VENTILATION inredning av modell JABA Standard. fronter med galleröverdel. Skjutdörrar med öppningsbart galler. Mellanvägg med galleröverdel (tät vägg kan fås utan extra kostnad). Fönstergaller till fönster i boxar. All utfyllnad nertill i boxväggar i hyvlat och spontat virke. Tilluft genom väggluftintag, 1 st per box och spolplats, som regleras manuellt med ett centralt vred. Frånluft genom taktrumma med fläkt typ PE 400. Frånluftsfläkten styrs via temperaturstyrd regulator. Taktätningsduk ingår till frånlufts- och tilluftstrumma. LEVERANS- & PRODUKTBESKRIVNING Häststallar 10
