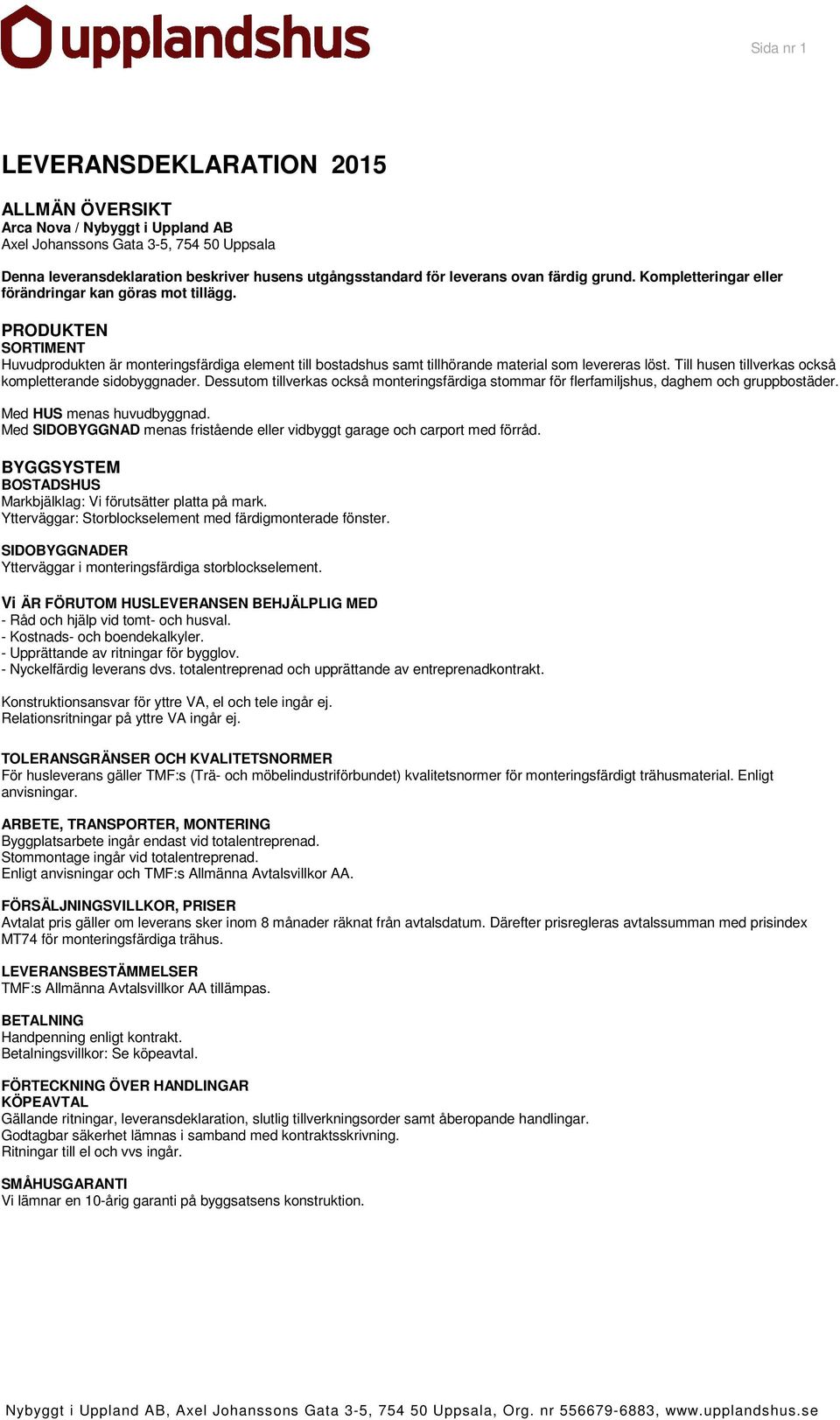

1 Sida nr 1 LEVERANSDEKLARATION 2015 ALLMÄN ÖVERSIKT Arca Nova / Nybyggt i Uppland AB Axel Johanssons Gata 3-5, Uppsala Denna leveransdeklaration beskriver husens utgångsstandard för leverans ovan färdig grund. Kompletteringar eller förändringar kan göras mot tillägg. PRODUKTEN SORTIMENT Huvudprodukten är monteringsfärdiga element till bostadshus samt tillhörande material som levereras löst. Till husen tillverkas också kompletterande sidobyggnader. Dessutom tillverkas också monteringsfärdiga stommar för flerfamiljshus, daghem och gruppbostäder. Med HUS menas huvudbyggnad. Med SIDOBYGGNAD menas fristående eller vidbyggt garage och carport med förråd. BYGGSYSTEM BOSTADSHUS Markbjälklag: Vi förutsätter platta på mark. Ytterväggar: Storblockselement med färdigmonterade fönster. SIDOBYGGNADER Ytterväggar i monteringsfärdiga storblockselement. Vi ÄR FÖRUTOM HUSLEVERANSEN BEHJÄLPLIG MED - Råd och hjälp vid tomt- och husval. - Kostnads- och boendekalkyler. - Upprättande av ritningar för bygglov. - Nyckelfärdig leverans dvs. totalentreprenad och upprättande av entreprenadkontrakt. Konstruktionsansvar för yttre VA, el och tele ingår ej. Relationsritningar på yttre VA ingår ej. TOLERANSGRÄNSER OCH KVALITETSNORMER För husleverans gäller TMF:s (Trä- och möbelindustriförbundet) kvalitetsnormer för monteringsfärdigt trähusmaterial. Enligt anvisningar. ARBETE, TRANSPORTER, MONTERING Byggplatsarbete ingår endast vid totalentreprenad. Stommontage ingår vid totalentreprenad. Enligt anvisningar och TMF:s Allmänna Avtalsvillkor AA. FÖRSÄLJNINGSVILLKOR, PRISER Avtalat pris gäller om leverans sker inom 8 månader räknat från avtalsdatum. Därefter prisregleras avtalssumman med prisindex MT74 för monteringsfärdiga trähus. LEVERANSBESTÄMMELSER TMF:s Allmänna Avtalsvillkor AA tillämpas. BETALNING Handpenning enligt kontrakt. Betalningsvillkor: Se köpeavtal. FÖRTECKNING ÖVER HANDLINGAR KÖPEAVTAL Gällande ritningar, leveransdeklaration, slutlig tillverkningsorder samt åberopande handlingar. Godtagbar säkerhet lämnas i samband med kontraktsskrivning. Ritningar till el och vvs ingår. SMÅHUSGARANTI Vi lämnar en 10-årig garanti på byggsatsens konstruktion.

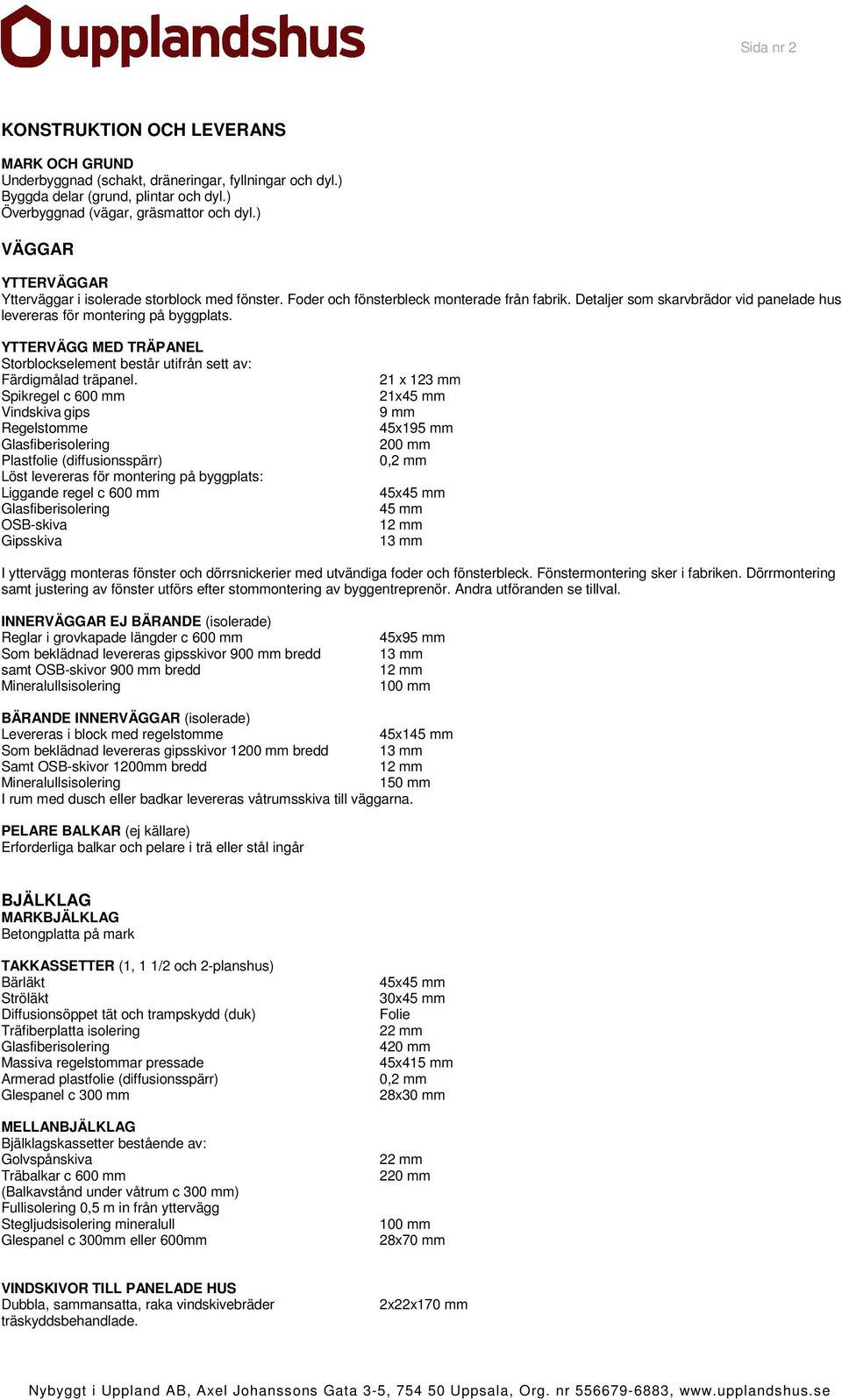

2 Sida nr 2 KONSTRUKTION OCH LEVERANS MARK OCH GRUND Underbyggnad (schakt, dräneringar, fyllningar och dyl.) Byggda delar (grund, plintar och dyl.) Överbyggnad (vägar, gräsmattor och dyl.) VÄGGAR YTTERVÄGGAR Ytterväggar i isolerade storblock med fönster. Foder och fönsterbleck monterade från fabrik. Detaljer som skarvbrädor vid panelade hus levereras för montering på byggplats. YTTERVÄGG MED TRÄPANEL Storblockselement består utifrån sett av: Färdigmålad träpanel. Spikregel c 600 mm Vindskiva gips Regelstomme Plastfolie (diffusionsspärr) Löst levereras för montering på byggplats: Liggande regel c 600 mm OSB-skiva Gipsskiva 21 x 123 mm 21x45 mm 9 mm 45x195 mm 200 mm 0,2 mm 45x45 mm 45 mm I yttervägg monteras fönster och dörrsnickerier med utvändiga foder och fönsterbleck. Fönstermontering sker i fabriken. Dörrmontering samt justering av fönster utförs efter stommontering av byggentreprenör. Andra utföranden se tillval. INNERVÄGGAR EJ BÄRANDE (isolerade) Reglar i grovkapade längder c 600 mm Som beklädnad levereras gipsskivor 900 mm bredd samt OSB-skivor 900 mm bredd Mineralullsisolering 45x95 mm 100 mm BÄRANDE INNERVÄGGAR (isolerade) Levereras i block med regelstomme 45x145 mm Som beklädnad levereras gipsskivor 1200 mm bredd Samt OSB-skivor 1200mm bredd Mineralullsisolering 150 mm I rum med dusch eller badkar levereras våtrumsskiva till väggarna. PELARE BALKAR (ej källare) Erforderliga balkar och pelare i trä eller stål ingår BJÄLKLAG MARKBJÄLKLAG Betongplatta på mark TAKKASSETTER (1, 1 1/2 och 2-planshus) Bärläkt Ströläkt Diffusionsöppet tät och trampskydd (duk) Träfiberplatta isolering Massiva regelstommar pressade Armerad plastfolie (diffusionsspärr) Glespanel c 300 mm MELLANBJÄLKLAG Bjälklagskassetter bestående av: Golvspånskiva Träbalkar c 600 mm (Balkavstånd under våtrum c 300 mm) Fullisolering 0,5 m in från yttervägg Stegljudsisolering mineralull Glespanel c 300mm eller 600mm 45x45 mm 30x45 mm Folie 420 mm 45x415 mm 0,2 mm 28x30 mm 220 mm 100 mm 28x70 mm VINDSKIVOR TILL PANELADE HUS Dubbla, sammansatta, raka vindskivebräder träskyddsbehandlade. 2x22x170 mm

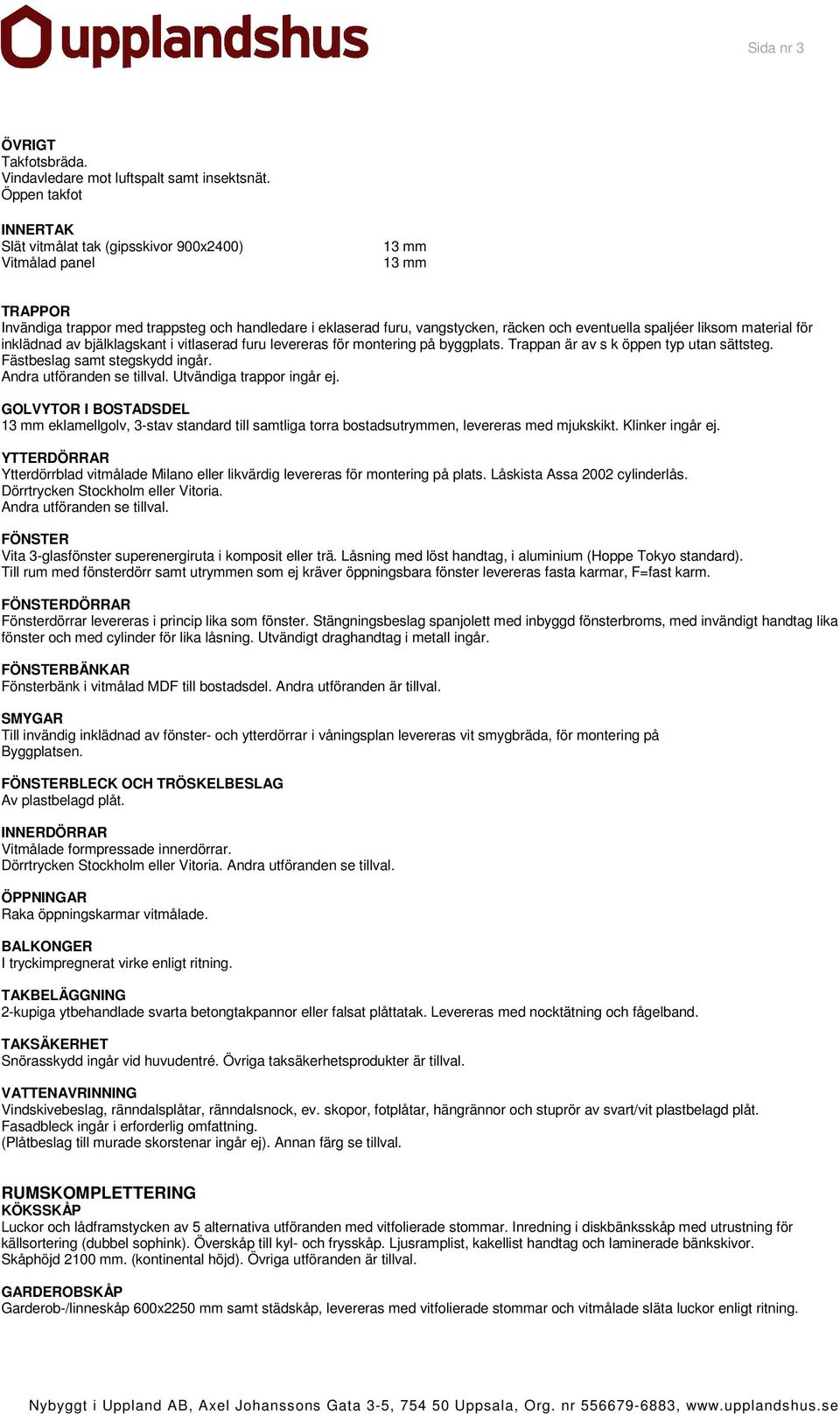

3 Sida nr 3 ÖVRIGT Takfotsbräda. Vindavledare mot luftspalt samt insektsnät. Öppen takfot INNERTAK Slät vitmålat tak (gipsskivor 900x2400) Vitmålad panel TRAPPOR Invändiga trappor med trappsteg och handledare i eklaserad furu, vangstycken, räcken och eventuella spaljéer liksom material för inklädnad av bjälklagskant i vitlaserad furu levereras för montering på byggplats. Trappan är av s k öppen typ utan sättsteg. Fästbeslag samt stegskydd ingår. Andra utföranden se tillval. Utvändiga trappor ingår ej. GOLVYTOR I BOSTADSDEL eklamellgolv, 3-stav standard till samtliga torra bostadsutrymmen, levereras med mjukskikt. Klinker ingår ej. YTTERDÖRRAR Ytterdörrblad vitmålade Milano eller likvärdig levereras för montering på plats. Låskista Assa 2002 cylinderlås. Dörrtrycken Stockholm eller Vitoria. Andra utföranden se tillval. FÖNSTER Vita 3-glasfönster superenergiruta i komposit eller trä. Låsning med löst handtag, i aluminium (Hoppe Tokyo standard). Till rum med fönsterdörr samt utrymmen som ej kräver öppningsbara fönster levereras fasta karmar, F=fast karm. FÖNSTERDÖRRAR Fönsterdörrar levereras i princip lika som fönster. Stängningsbeslag spanjolett med inbyggd fönsterbroms, med invändigt handtag lika fönster och med cylinder för lika låsning. Utvändigt draghandtag i metall ingår. FÖNSTERBÄNKAR Fönsterbänk i vitmålad MDF till bostadsdel. Andra utföranden är tillval. SMYGAR Till invändig inklädnad av fönster- och ytterdörrar i våningsplan levereras vit smygbräda, för montering på Byggplatsen. FÖNSTERBLECK OCH TRÖSKELBESLAG Av plastbelagd plåt. INNERDÖRRAR Vitmålade formpressade innerdörrar. Dörrtrycken Stockholm eller Vitoria. Andra utföranden se tillval. ÖPPNINGAR Raka öppningskarmar vitmålade. BALKONGER I tryckimpregnerat virke enligt ritning. TAKBELÄGGNING 2-kupiga ytbehandlade svarta betongtakpannor eller falsat plåttatak. Levereras med nocktätning och fågelband. TAKSÄKERHET Snörasskydd ingår vid huvudentré. Övriga taksäkerhetsprodukter är tillval. VATTENAVRINNING Vindskivebeslag, ränndalsplåtar, ränndalsnock, ev. skopor, fotplåtar, hängrännor och stuprör av svart/vit plastbelagd plåt. Fasadbleck ingår i erforderlig omfattning. (Plåtbeslag till murade skorstenar ingår ej). Annan färg se tillval. RUMSKOMPLETTERING KÖKSSKÅP Luckor och lådframstycken av 5 alternativa utföranden med vitfolierade stommar. Inredning i diskbänksskåp med utrustning för källsortering (dubbel sophink). Överskåp till kyl- och frysskåp. Ljusramplist, kakellist handtag och laminerade bänkskivor. Skåphöjd 2100 mm. (kontinental höjd). Övriga utföranden är tillval. GARDEROBSKÅP Garderob-/linneskåp 600x2250 mm samt städskåp, levereras med vitfolierade stommar och vitmålade släta luckor enligt ritning.

4 Sida nr 4 BADRUMSINREDNING 1 st kommod 60 cm med spegel ingår som standard till varje badrum / wc oavsett vad ritning visar. Övrigt är tillval. LISTVIRKE Listvirke vitmålat alternativt. Till runda fönster levereras vitmålad foderbildande smyg. BRANDVARNARE En brandvarnare till varje våningsplan. HUSHÅLLSMASKINER VITA standard Induktionsshäll Inbyggnadsugn Micro Spisfläkt Kyl/Sval Frys Diskmaskin Tvättmaskin Kondenstorktumlare Övriga utföranden se tillval. Till diskmaskin, kyl och frys levereras skyddsunderlägg mot golv. VÄRME OCH VARMVATTEN Frånluftsvärmepump Comfort Zone / IVT med kapacitet på l /h samt inbyggd tank 210 l alt. IVT Greenline värmepump eller likvärdig berg/mark med kombiberedare. VENTILATION Fläkt med tilluft via ventiler i yttervägg. Mekanisk frånluftsventilation med separat kanal från spisfläkt inkl. takhuv. Möjlighet till tilluftsmodul för bättre inomhusklimat. SANITETSUTRUSTNING SANITETSGODS I VITT UTFÖRANDE KÖK Diskbänksbeslag (klassisk) inkl. ettgreppsblandare med avstängning och vattenlås. BAD/DUSCH/WC Tvättställ inkl. ettgreppsblandare, konsol och vattenlås. WC-stol. Ettgreppsblandare och vattenlås till eventuellt inbyggnadstvättställ. I standardleverans ingår 1 st. duschvägg 90x90 med svängdörr, termostatblandare och duschset. Till ytterligare duschplatser ingår endast termostatblandare och duschutrustning. Badkar enl. ritning. TVÄTT Rostfri tvättbänk med ettgreppsblandare och vattenlås. ÖVRIGT 1 st utvändig vattenutkastare. DIVERSE Kapphylla ingår ej. Braskamin ingår ej i standard.

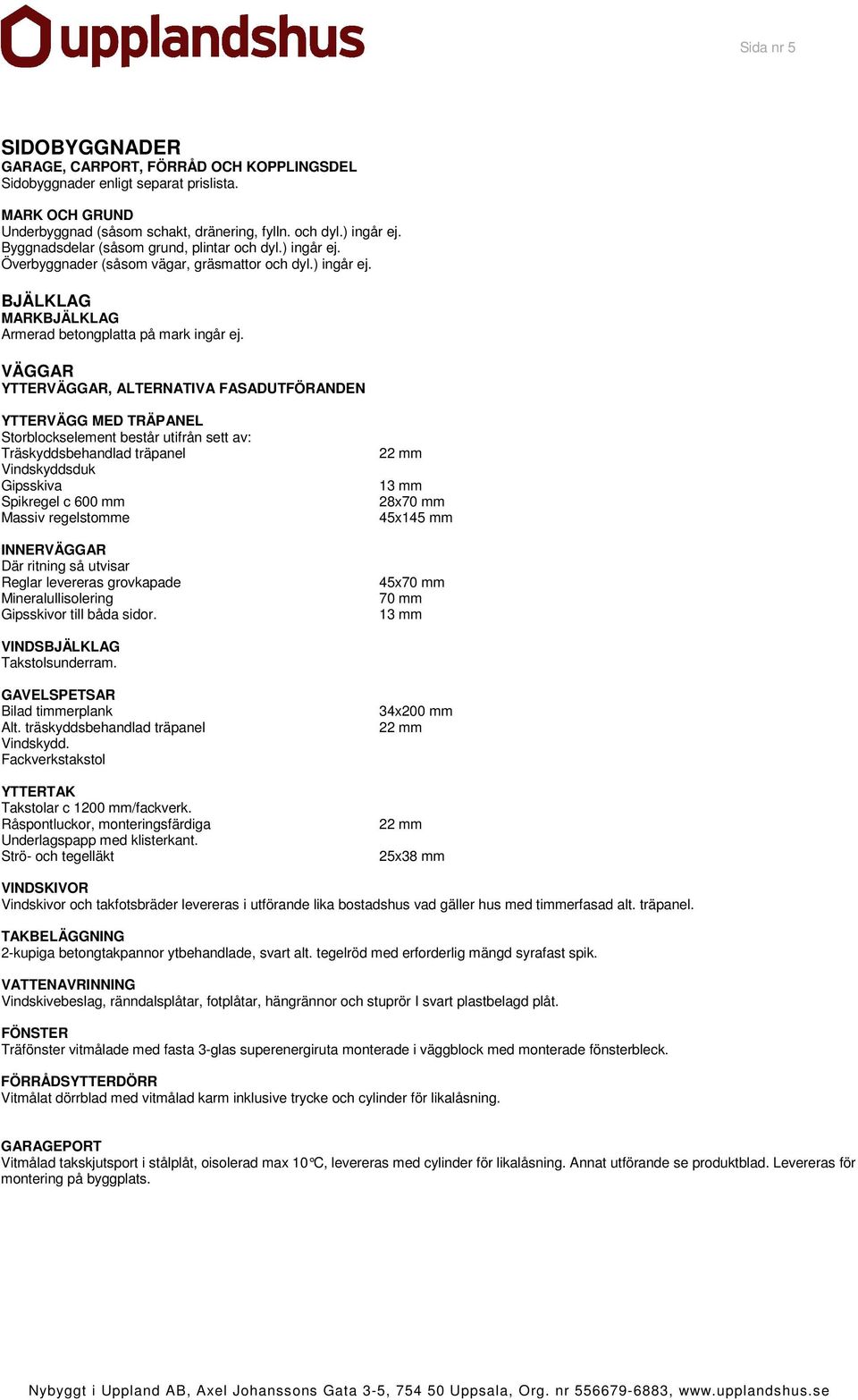

5 Sida nr 5 SIDOBYGGNADER GARAGE, CARPORT, FÖRRÅD OCH KOPPLINGSDEL Sidobyggnader enligt separat prislista. MARK OCH GRUND Underbyggnad (såsom schakt, dränering, fylln. och dyl.) ingår ej. Byggnadsdelar (såsom grund, plintar och dyl.) ingår ej. Överbyggnader (såsom vägar, gräsmattor och dyl.) ingår ej. BJÄLKLAG MARKBJÄLKLAG Armerad betongplatta på mark ingår ej. VÄGGAR YTTERVÄGGAR, ALTERNATIVA FASADUTFÖRANDEN YTTERVÄGG MED TRÄPANEL Storblockselement består utifrån sett av: Träskyddsbehandlad träpanel Vindskyddsduk Gipsskiva Spikregel c 600 mm Massiv regelstomme INNERVÄGGAR Där ritning så utvisar Reglar levereras grovkapade Mineralullisolering Gipsskivor till båda sidor. 28x70 mm 45x145 mm 45x70 mm 70 mm VINDSBJÄLKLAG Takstolsunderram. GAVELSPETSAR Bilad timmerplank Alt. träskyddsbehandlad träpanel Vindskydd. Fackverkstakstol YTTERTAK Takstolar c 1200 mm/fackverk. Råspontluckor, monteringsfärdiga Underlagspapp med klisterkant. Strö- och tegelläkt 34x200 mm 25x38 mm VINDSKIVOR Vindskivor och takfotsbräder levereras i utförande lika bostadshus vad gäller hus med timmerfasad alt. träpanel. TAKBELÄGGNING 2-kupiga betongtakpannor ytbehandlade, svart alt. tegelröd med erforderlig mängd syrafast spik. VATTENAVRINNING Vindskivebeslag, ränndalsplåtar, fotplåtar, hängrännor och stuprör I svart plastbelagd plåt. FÖNSTER Träfönster vitmålade med fasta 3-glas superenergiruta monterade i väggblock med monterade fönsterbleck. FÖRRÅDSYTTERDÖRR Vitmålat dörrblad med vitmålad karm inklusive trycke och cylinder för likalåsning. GARAGEPORT Vitmålad takskjutsport i stålplåt, oisolerad max 10 C, levereras med cylinder för likalåsning. Annat utförande se produktblad. Levereras för montering på byggplats.
