1 Leveransdeklaration Klimat LD K Reviderad: Huskomponenter Linghed AB Tel: Huvudkontor - Fabrik Fax: Lingvägen 130 E-post: info@dala-hus.se SE LINGHED Hemsida: LD K 1.11

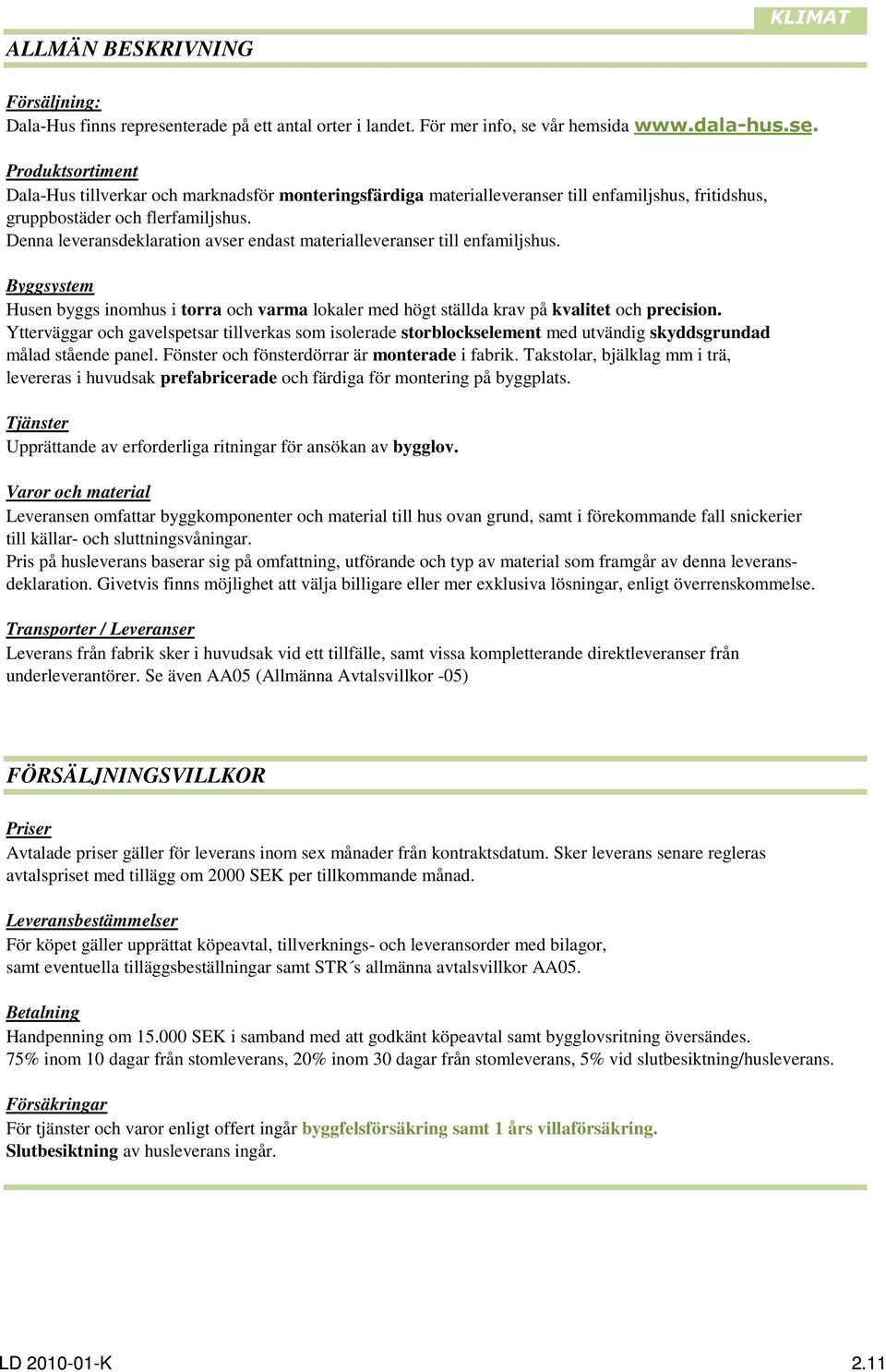

2 ALLMÄN BESKRIVNING KLIMAT Försäljning: Dala-Hus finns representerade på ett antal orter i landet. För mer info, se vår hemsida Produktsortiment Dala-Hus tillverkar och marknadsför monteringsfärdiga materialleveranser till enfamiljshus, fritidshus, gruppbostäder och flerfamiljshus. Denna leveransdeklaration avser endast materialleveranser till enfamiljshus. Byggsystem Husen byggs inomhus i torra och varma lokaler med högt ställda krav på kvalitet och precision. Ytterväggar och gavelspetsar tillverkas som isolerade storblockselement med utvändig skyddsgrundad målad stående panel. Fönster och fönsterdörrar är monterade i fabrik. Takstolar, bjälklag mm i trä, levereras i huvudsak prefabricerade och färdiga för montering på byggplats. Tjänster Upprättande av erforderliga ritningar för ansökan av bygglov. Varor och material Leveransen omfattar byggkomponenter och material till hus ovan grund, samt i förekommande fall snickerier till källar- och sluttningsvåningar. Pris på husleverans baserar sig på omfattning, utförande och typ av material som framgår av denna leveransdeklaration. Givetvis finns möjlighet att välja billigare eller mer exklusiva lösningar, enligt överrenskommelse. Transporter / Leveranser Leverans från fabrik sker i huvudsak vid ett tillfälle, samt vissa kompletterande direktleveranser från underleverantörer. Se även AA05 (Allmänna Avtalsvillkor -05) FÖRSÄLJNINGSVILLKOR Priser Avtalade priser gäller för leverans inom sex månader från kontraktsdatum. Sker leverans senare regleras avtalspriset med tillägg om 2000 SEK per tillkommande månad. Leveransbestämmelser För köpet gäller upprättat köpeavtal, tillverknings- och leveransorder med bilagor, samt eventuella tilläggsbeställningar samt STR s allmänna avtalsvillkor AA05. Betalning Handpenning om SEK i samband med att godkänt köpeavtal samt bygglovsritning översändes. 75% inom 10 dagar från stomleverans, 20% inom 30 dagar från stomleverans, 5% vid slutbesiktning/husleverans. Försäkringar För tjänster och varor enligt offert ingår byggfelsförsäkring samt 1 års villaförsäkring. Slutbesiktning av husleverans ingår. LD K 2.11

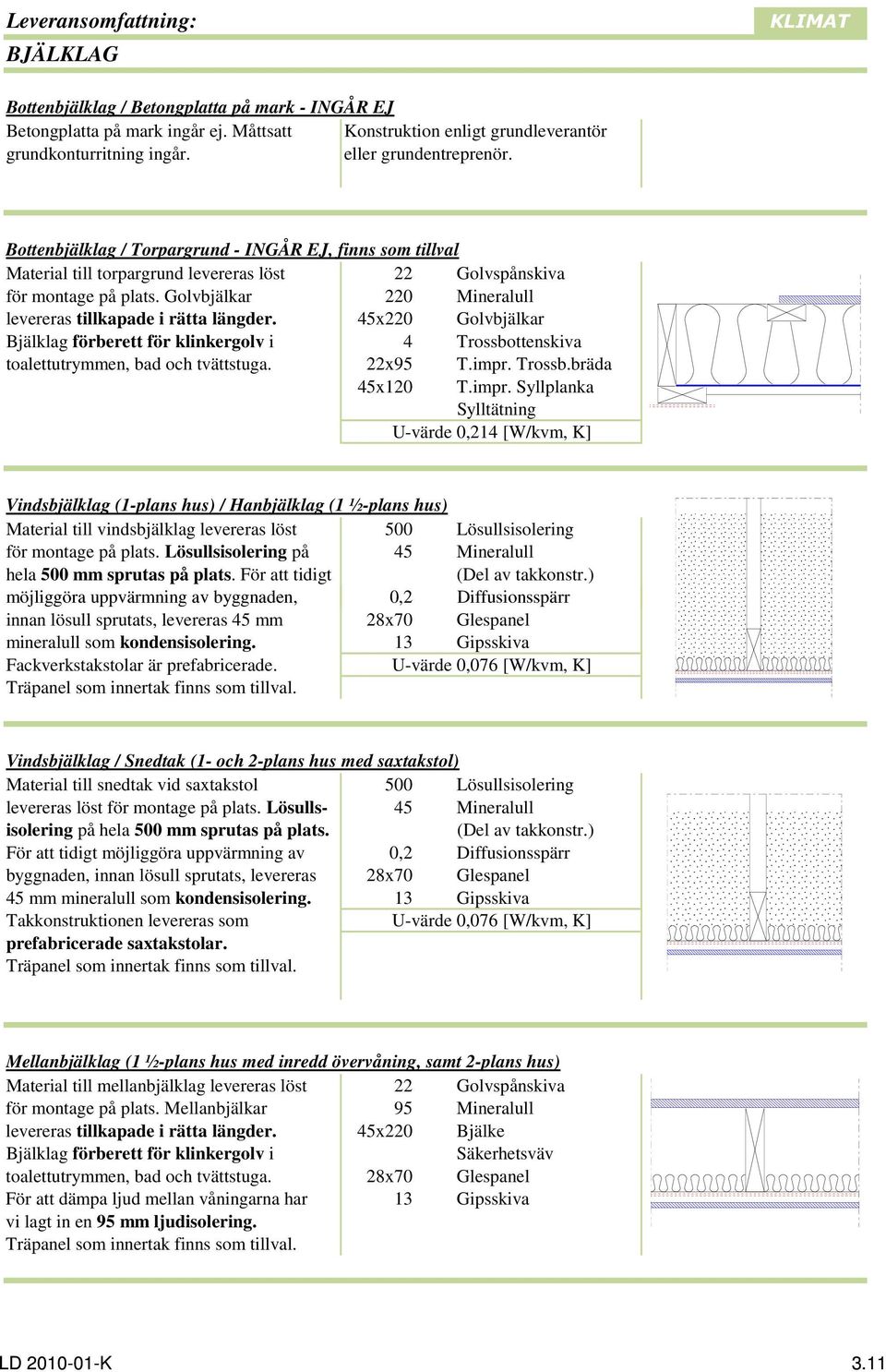

3 Leveransomfattning: BJÄLKLAG KLIMAT Bottenbjälklag / Betongplatta på mark - INGÅR EJ Betongplatta på mark ingår ej. Måttsatt Konstruktion enligt grundleverantör grundkonturritning ingår. eller grundentreprenör. Bottenbjälklag / Torpargrund - INGÅR EJ, finns som tillval Material till torpargrund levereras löst 22 Golvspånskiva för montage på plats. Golvbjälkar 220 Mineralull levereras tillkapade i rätta längder. 45x220 Golvbjälkar Bjälklag förberett för klinkergolv i 4 Trossbottenskiva toalettutrymmen, bad och tvättstuga. 22x95 T.impr. Trossb.bräda 45x120 T.impr. Syllplanka Sylltätning U-värde 0,214 [W/kvm, K] Vindsbjälklag (1-plans hus) / Hanbjälklag (1 ½-plans hus) Material till vindsbjälklag levereras löst 500 Lösullsisolering för montage på plats. Lösullsisolering på 45 Mineralull hela 500 mm sprutas på plats. För att tidigt (Del av takkonstr.) möjliggöra uppvärmning av byggnaden, 0,2 Diffusionsspärr innan lösull sprutats, levereras 45 mm 28x70 Glespanel mineralull som kondensisolering. 13 Gipsskiva Fackverkstakstolar är prefabricerade. U-värde 0,076 [W/kvm, K] Träpanel som innertak finns som tillval. Vindsbjälklag / Snedtak (1- och 2-plans hus med saxtakstol) Material till snedtak vid saxtakstol 500 Lösullsisolering levereras löst för montage på plats. Lösulls- 45 Mineralull isolering på hela 500 mm sprutas på plats. (Del av takkonstr.) För att tidigt möjliggöra uppvärmning av 0,2 Diffusionsspärr byggnaden, innan lösull sprutats, levereras 28x70 Glespanel 45 mm mineralull som kondensisolering. 13 Gipsskiva Takkonstruktionen levereras som U-värde 0,076 [W/kvm, K] prefabricerade saxtakstolar. Träpanel som innertak finns som tillval. Mellanbjälklag (1 ½-plans hus med inredd övervåning, samt 2-plans hus) Material till mellanbjälklag levereras löst 22 Golvspånskiva för montage på plats. Mellanbjälkar 95 Mineralull levereras tillkapade i rätta längder. 45x220 Bjälke Bjälklag förberett för klinkergolv i Säkerhetsväv toalettutrymmen, bad och tvättstuga. 28x70 Glespanel För att dämpa ljud mellan våningarna har 13 Gipsskiva vi lagt in en 95 mm ljudisolering. Träpanel som innertak finns som tillval. LD K 3.11

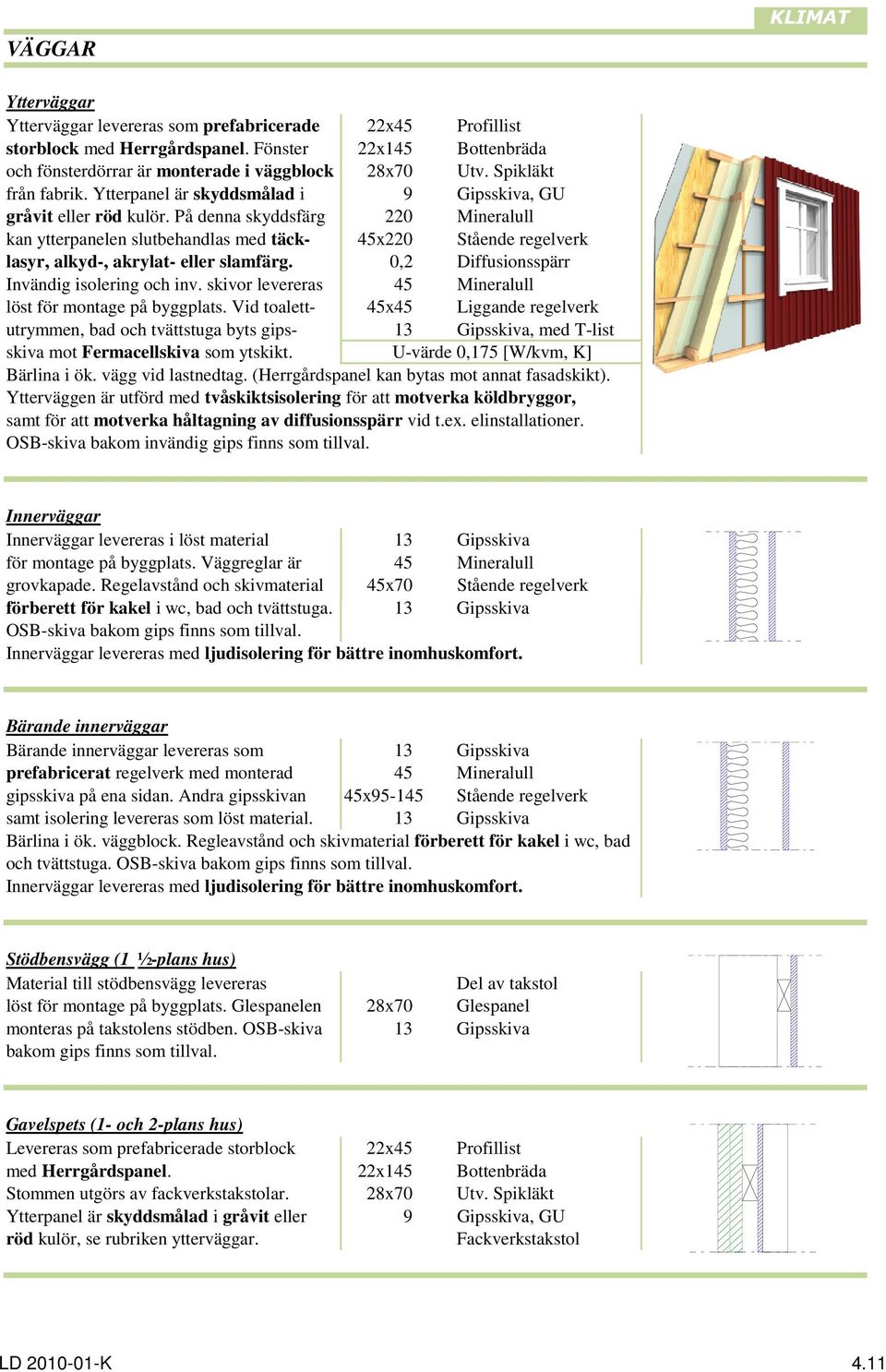

4 VÄGGAR KLIMAT Ytterväggar Ytterväggar levereras som prefabricerade 22x45 Profillist storblock med Herrgårdspanel. Fönster 22x145 Bottenbräda och fönsterdörrar är monterade i väggblock 28x70 Utv. Spikläkt från fabrik. Ytterpanel är skyddsmålad i 9 Gipsskiva, GU gråvit eller röd kulör. På denna skyddsfärg 220 Mineralull kan ytterpanelen slutbehandlas med täck- 45x220 Stående regelverk lasyr, alkyd-, akrylat- eller slamfärg. 0,2 Diffusionsspärr Invändig isolering och inv. skivor levereras 45 Mineralull löst för montage på byggplats. Vid toalett- 45x45 Liggande regelverk utrymmen, bad och tvättstuga byts gips- 13 Gipsskiva, med T-list skiva mot Fermacellskiva som ytskikt. U-värde 0,175 [W/kvm, K] Bärlina i ök. vägg vid lastnedtag. (Herrgårdspanel kan bytas mot annat fasadskikt). Ytterväggen är utförd med tvåskiktsisolering för att motverka köldbryggor, samt för att motverka håltagning av diffusionsspärr vid t.ex. elinstallationer. OSB-skiva bakom invändig gips finns som tillval. Innerväggar Innerväggar levereras i löst material 13 Gipsskiva för montage på byggplats. Väggreglar är 45 Mineralull grovkapade. Regelavstånd och skivmaterial 45x70 Stående regelverk förberett för kakel i wc, bad och tvättstuga. 13 Gipsskiva OSB-skiva bakom gips finns som tillval. Innerväggar levereras med ljudisolering för bättre inomhuskomfort. Bärande innerväggar Bärande innerväggar levereras som 13 Gipsskiva prefabricerat regelverk med monterad 45 Mineralull gipsskiva på ena sidan. Andra gipsskivan 45x Stående regelverk samt isolering levereras som löst material. 13 Gipsskiva Bärlina i ök. väggblock. Regleavstånd och skivmaterial förberett för kakel i wc, bad och tvättstuga. OSB-skiva bakom gips finns som tillval. Innerväggar levereras med ljudisolering för bättre inomhuskomfort. Stödbensvägg (1 ½-plans hus) Material till stödbensvägg levereras Del av takstol löst för montage på byggplats. Glespanelen 28x70 Glespanel monteras på takstolens stödben. OSB-skiva 13 Gipsskiva bakom gips finns som tillval. Gavelspets (1- och 2-plans hus) Levereras som prefabricerade storblock 22x45 Profillist med Herrgårdspanel. 22x145 Bottenbräda Stommen utgörs av fackverkstakstolar. 28x70 Utv. Spikläkt Ytterpanel är skyddsmålad i gråvit eller 9 Gipsskiva, GU röd kulör, se rubriken ytterväggar. Fackverkstakstol LD K 4.11

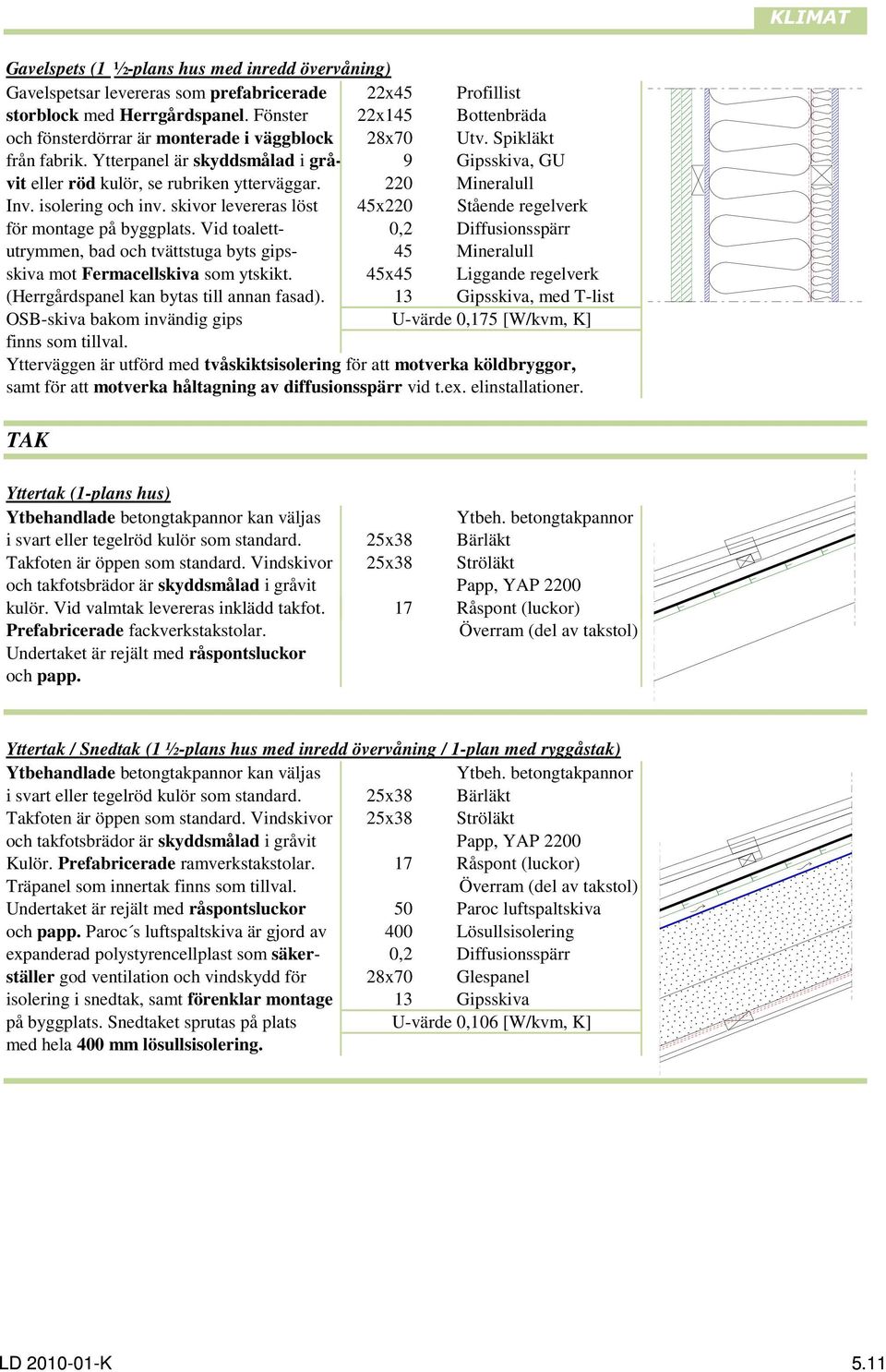

5 Gavelspets (1 ½-plans hus med inredd övervåning) Gavelspetsar levereras som prefabricerade 22x45 Profillist storblock med Herrgårdspanel. Fönster 22x145 Bottenbräda och fönsterdörrar är monterade i väggblock 28x70 Utv. Spikläkt från fabrik. Ytterpanel är skyddsmålad i grå- 9 Gipsskiva, GU vit eller röd kulör, se rubriken ytterväggar. 220 Mineralull Inv. isolering och inv. skivor levereras löst 45x220 Stående regelverk för montage på byggplats. Vid toalett- 0,2 Diffusionsspärr utrymmen, bad och tvättstuga byts gips- 45 Mineralull skiva mot Fermacellskiva som ytskikt. 45x45 Liggande regelverk (Herrgårdspanel kan bytas till annan fasad). 13 Gipsskiva, med T-list OSB-skiva bakom invändig gips U-värde 0,175 [W/kvm, K] finns som tillval. Ytterväggen är utförd med tvåskiktsisolering för att motverka köldbryggor, samt för att motverka håltagning av diffusionsspärr vid t.ex. elinstallationer. TAK Yttertak (1-plans hus) Ytbehandlade betongtakpannor kan väljas Ytbeh. betongtakpannor i svart eller tegelröd kulör som standard. 25x38 Bärläkt Takfoten är öppen som standard. Vindskivor 25x38 Ströläkt och takfotsbrädor är skyddsmålad i gråvit Papp, YAP 2200 kulör. Vid valmtak levereras inklädd takfot. 17 Råspont (luckor) Prefabricerade fackverkstakstolar. Överram (del av takstol) Undertaket är rejält med råspontsluckor och papp. Yttertak / Snedtak (1 ½-plans hus med inredd övervåning / 1-plan med ryggåstak) Ytbehandlade betongtakpannor kan väljas Ytbeh. betongtakpannor i svart eller tegelröd kulör som standard. 25x38 Bärläkt Takfoten är öppen som standard. Vindskivor 25x38 Ströläkt och takfotsbrädor är skyddsmålad i gråvit Papp, YAP 2200 Kulör. Prefabricerade ramverkstakstolar. 17 Råspont (luckor) Träpanel som innertak finns som tillval. Överram (del av takstol) Undertaket är rejält med råspontsluckor 50 Paroc luftspaltskiva och papp. Paroc s luftspaltskiva är gjord av 400 Lösullsisolering expanderad polystyrencellplast som säker- 0,2 Diffusionsspärr ställer god ventilation och vindskydd för 28x70 Glespanel isolering i snedtak, samt förenklar montage 13 Gipsskiva på byggplats. Snedtaket sprutas på plats U-värde 0,106 [W/kvm, K] med hela 400 mm lösullsisolering. LD K 5.11

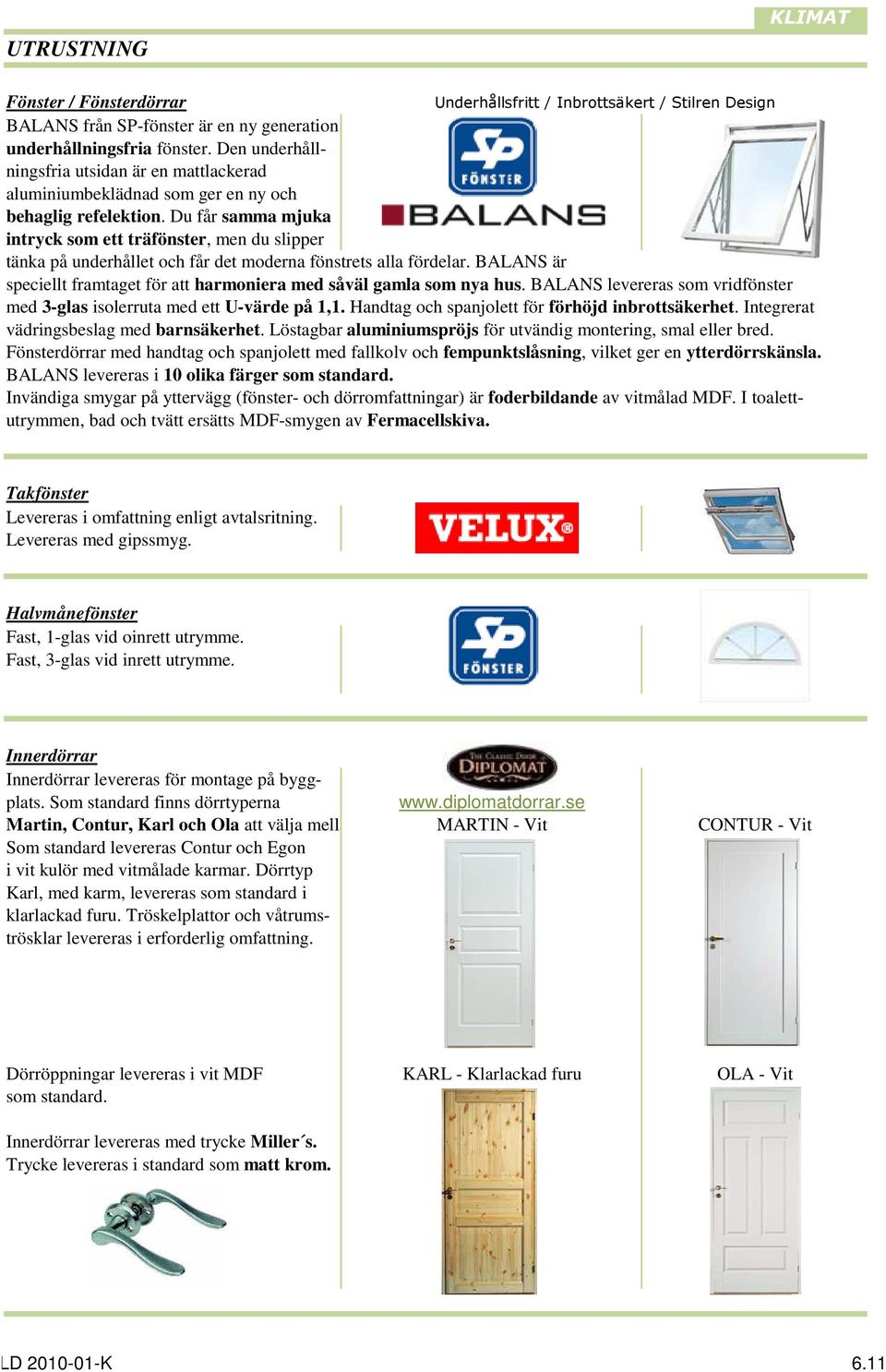

6 UTRUSTNING KLIMAT Fönster / Fönsterdörrar Underhållsfritt / Inbrottsäkert / Stilren Design BALANS från SP-fönster är en ny generation underhållningsfria fönster. Den underhållningsfria utsidan är en mattlackerad aluminiumbeklädnad som ger en ny och behaglig refelektion. Du får samma mjuka intryck som ett träfönster, men du slipper tänka på underhållet och får det moderna fönstrets alla fördelar. BALANS är speciellt framtaget för att harmoniera med såväl gamla som nya hus. BALANS levereras som vridfönster med 3-glas isolerruta med ett U-värde på 1,1. Handtag och spanjolett för förhöjd inbrottsäkerhet. Integrerat vädringsbeslag med barnsäkerhet. Löstagbar aluminiumspröjs för utvändig montering, smal eller bred. Fönsterdörrar med handtag och spanjolett med fallkolv och fempunktslåsning, vilket ger en ytterdörrskänsla. BALANS levereras i 10 olika färger som standard. Invändiga smygar på yttervägg (fönster- och dörromfattningar) är foderbildande av vitmålad MDF. I toalettutrymmen, bad och tvätt ersätts MDF-smygen av Fermacellskiva. Takfönster Levereras i omfattning enligt avtalsritning. Levereras med gipssmyg. Halvmånefönster Fast, 1-glas vid oinrett utrymme. Fast, 3-glas vid inrett utrymme. Innerdörrar Innerdörrar levereras för montage på byggplats. Som standard finns dörrtyperna Martin, Contur, Karl och Ola att välja mellan. Som standard levereras Contur och Egon i vit kulör med vitmålade karmar. Dörrtyp Karl, med karm, levereras som standard i klarlackad furu. Tröskelplattor och våtrumströsklar levereras i erforderlig omfattning. MARTIN - Vit CONTUR - Vit Dörröppningar levereras i vit MDF KARL - Klarlackad furu OLA - Vit som standard. Innerdörrar levereras med trycke Miller s. Trycke levereras i standard som matt krom. LD K 6.11

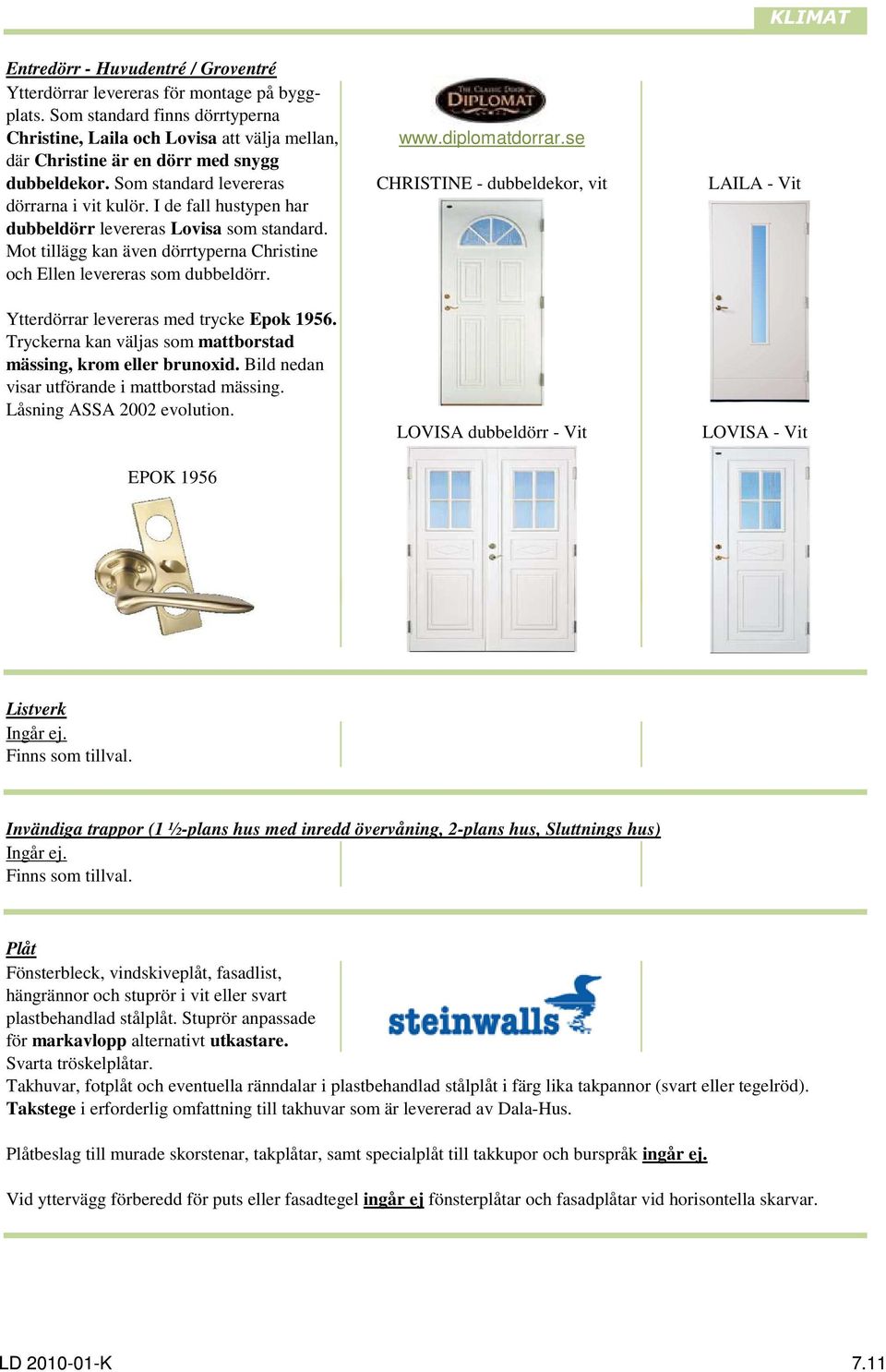

7 Entredörr - Huvudentré / Groventré Ytterdörrar levereras för montage på byggplats. Som standard finns dörrtyperna Christine, Laila och Lovisa att välja mellan, där Christine är en dörr med snygg dubbeldekor. Som standard levereras CHRISTINE - dubbeldekor, vit LAILA - Vit dörrarna i vit kulör. I de fall hustypen har dubbeldörr levereras Lovisa som standard. Mot tillägg kan även dörrtyperna Christine och Ellen levereras som dubbeldörr. Ytterdörrar levereras med trycke Epok Tryckerna kan väljas som mattborstad mässing, krom eller brunoxid. Bild nedan visar utförande i mattborstad mässing. Låsning ASSA 2002 evolution. EPOK 1956 LOVISA dubbeldörr - Vit LOVISA - Vit Listverk Ingår ej. Finns som tillval. Invändiga trappor (1 ½-plans hus med inredd övervåning, 2-plans hus, Sluttnings hus) Ingår ej. Finns som tillval. Plåt Fönsterbleck, vindskiveplåt, fasadlist, hängrännor och stuprör i vit eller svart plastbehandlad stålplåt. Stuprör anpassade för markavlopp alternativt utkastare. Svarta tröskelplåtar. Takhuvar, fotplåt och eventuella ränndalar i plastbehandlad stålplåt i färg lika takpannor (svart eller tegelröd). Takstege i erforderlig omfattning till takhuvar som är levererad av Dala-Hus. Plåtbeslag till murade skorstenar, takplåtar, samt specialplåt till takkupor och burspråk ingår ej. Vid yttervägg förberedd för puts eller fasadtegel ingår ej fönsterplåtar och fasadplåtar vid horisontella skarvar. LD K 7.11

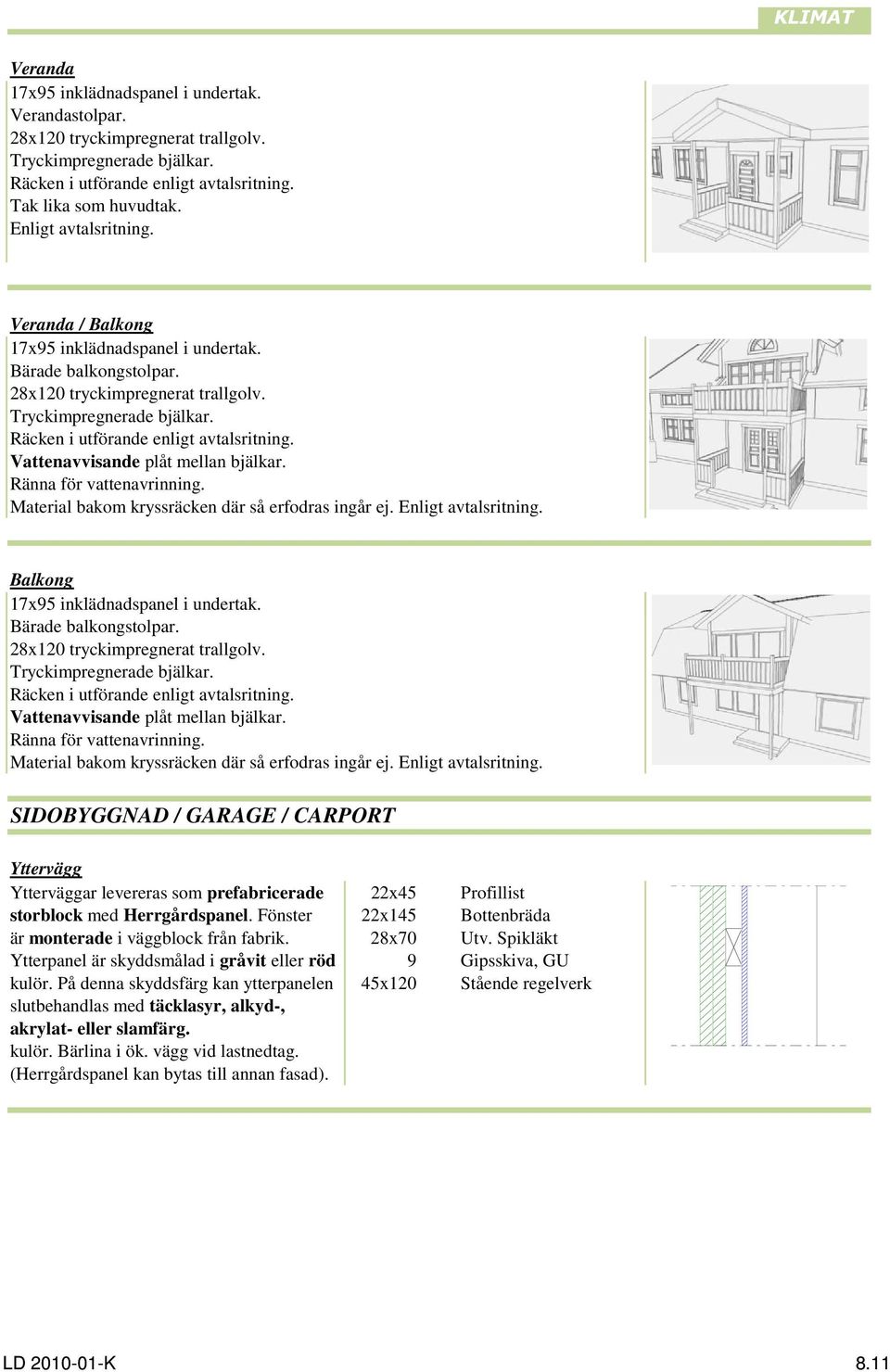

8 Veranda 17x95 inklädnadspanel i undertak. Verandastolpar. 28x120 tryckimpregnerat trallgolv. Tryckimpregnerade bjälkar. Räcken i utförande enligt avtalsritning. Tak lika som huvudtak. Enligt avtalsritning. Veranda / Balkong 17x95 inklädnadspanel i undertak. Bärade balkongstolpar. 28x120 tryckimpregnerat trallgolv. Tryckimpregnerade bjälkar. Räcken i utförande enligt avtalsritning. Vattenavvisande plåt mellan bjälkar. Ränna för vattenavrinning. Material bakom kryssräcken där så erfodras ingår ej. Enligt avtalsritning. Balkong 17x95 inklädnadspanel i undertak. Bärade balkongstolpar. 28x120 tryckimpregnerat trallgolv. Tryckimpregnerade bjälkar. Räcken i utförande enligt avtalsritning. Vattenavvisande plåt mellan bjälkar. Ränna för vattenavrinning. Material bakom kryssräcken där så erfodras ingår ej. Enligt avtalsritning. SIDOBYGGNAD / GARAGE / CARPORT Yttervägg Ytterväggar levereras som prefabricerade 22x45 Profillist storblock med Herrgårdspanel. Fönster 22x145 Bottenbräda är monterade i väggblock från fabrik. 28x70 Utv. Spikläkt Ytterpanel är skyddsmålad i gråvit eller röd 9 Gipsskiva, GU kulör. På denna skyddsfärg kan ytterpanelen 45x120 Stående regelverk slutbehandlas med täcklasyr, alkyd-, akrylat- eller slamfärg. kulör. Bärlina i ök. vägg vid lastnedtag. (Herrgårdspanel kan bytas till annan fasad). LD K 8.11

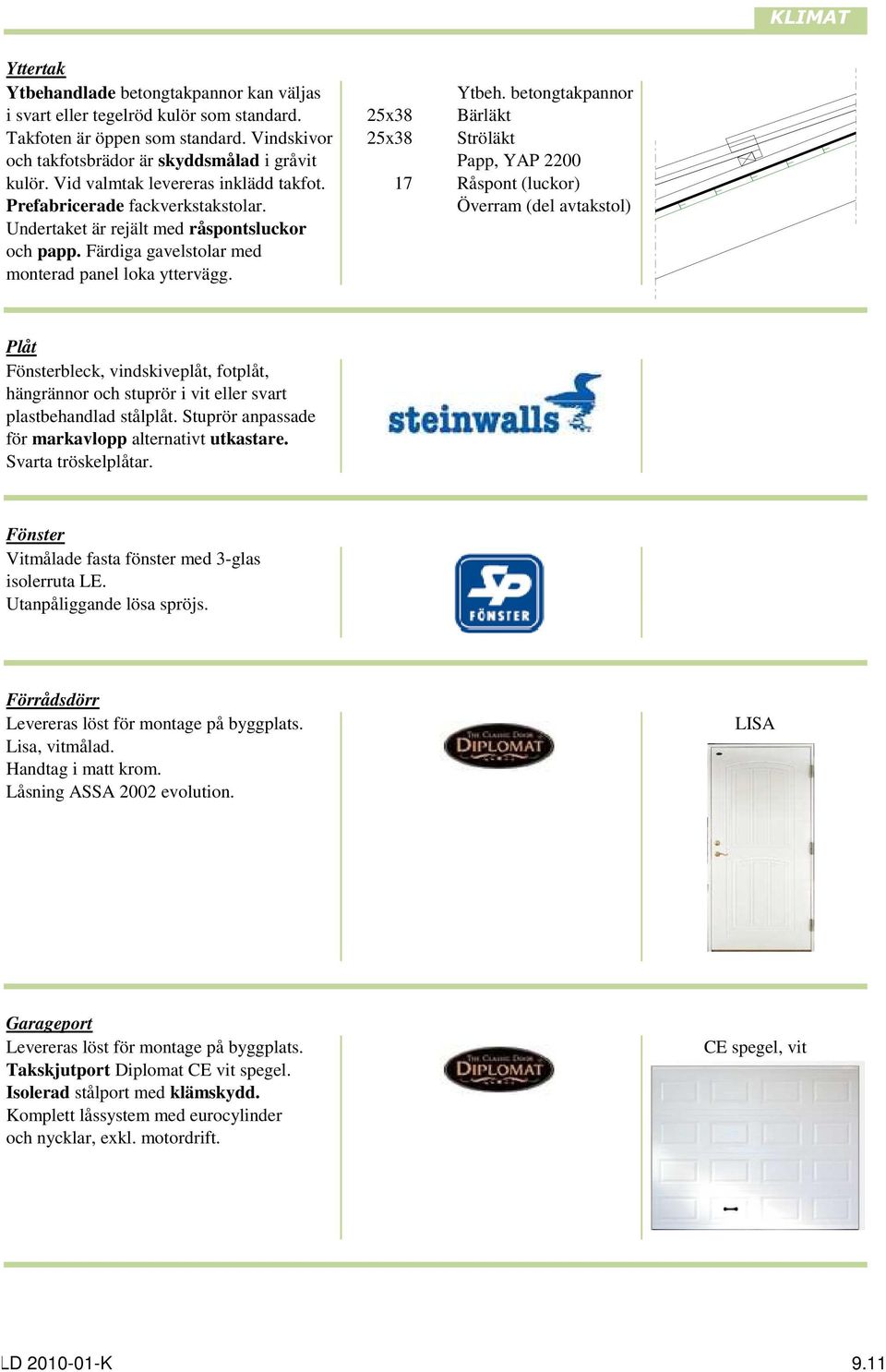

9 Yttertak Ytbehandlade betongtakpannor kan väljas Ytbeh. betongtakpannor i svart eller tegelröd kulör som standard. 25x38 Bärläkt Takfoten är öppen som standard. Vindskivor 25x38 Ströläkt och takfotsbrädor är skyddsmålad i gråvit Papp, YAP 2200 kulör. Vid valmtak levereras inklädd takfot. 17 Råspont (luckor) Prefabricerade fackverkstakstolar. Överram (del avtakstol) Undertaket är rejält med råspontsluckor och papp. Färdiga gavelstolar med monterad panel loka yttervägg. Plåt Fönsterbleck, vindskiveplåt, fotplåt, hängrännor och stuprör i vit eller svart plastbehandlad stålplåt. Stuprör anpassade för markavlopp alternativt utkastare. Svarta tröskelplåtar. Fönster Vitmålade fasta fönster med 3-glas isolerruta LE. Utanpåliggande lösa spröjs. Förrådsdörr Levereras löst för montage på byggplats. Lisa, vitmålad. Handtag i matt krom. Låsning ASSA 2002 evolution. LISA Garageport Levereras löst för montage på byggplats. Takskjutport Diplomat CE vit spegel. Isolerad stålport med klämskydd. Komplett låssystem med eurocylinder och nycklar, exkl. motordrift. CE spegel, vit LD K 9.11

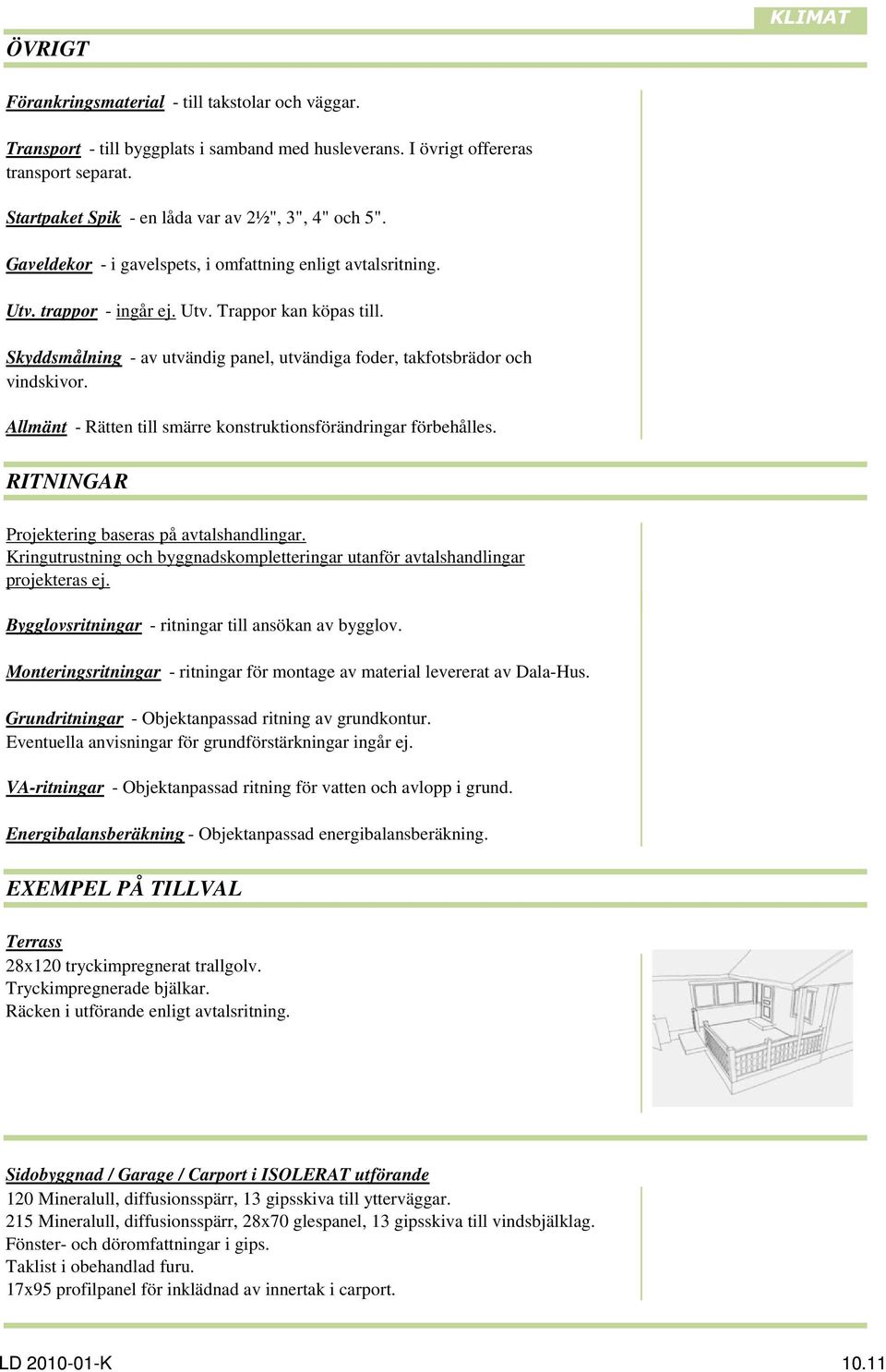

10 ÖVRIGT KLIMAT Förankringsmaterial - till takstolar och väggar. Transport - till byggplats i samband med husleverans. I övrigt offereras transport separat. Startpaket Spik - en låda var av 2½", 3", 4" och 5". Gaveldekor - i gavelspets, i omfattning enligt avtalsritning. Utv. trappor - ingår ej. Utv. Trappor kan köpas till. Skyddsmålning - av utvändig panel, utvändiga foder, takfotsbrädor och vindskivor. Allmänt - Rätten till smärre konstruktionsförändringar förbehålles. RITNINGAR Projektering baseras på avtalshandlingar. Kringutrustning och byggnadskompletteringar utanför avtalshandlingar projekteras ej. Bygglovsritningar - ritningar till ansökan av bygglov. Monteringsritningar - ritningar för montage av material levererat av Dala-Hus. Grundritningar - Objektanpassad ritning av grundkontur. Eventuella anvisningar för grundförstärkningar ingår ej. VA-ritningar - Objektanpassad ritning för vatten och avlopp i grund. Energibalansberäkning - Objektanpassad energibalansberäkning. EXEMPEL PÅ TILLVAL Terrass 28x120 tryckimpregnerat trallgolv. Tryckimpregnerade bjälkar. Räcken i utförande enligt avtalsritning. Sidobyggnad / Garage / Carport i ISOLERAT utförande 120 Mineralull, diffusionsspärr, 13 gipsskiva till ytterväggar. 215 Mineralull, diffusionsspärr, 28x70 glespanel, 13 gipsskiva till vindsbjälklag. Fönster- och döromfattningar i gips. Taklist i obehandlad furu. 17x95 profilpanel för inklädnad av innertak i carport. LD K 10.11

11 Bastu Bastulavar av Abachi enligt ritning. 12x70 tak- och väggpanel av gran. Bastuaggregat Tylö Sport (6,6 KW) inkl. ett paket sten. Helglasad bastudörr, rökfärgad Diplomat. Ventilationsgaller och skjutlucka. LD K 11.11
