LEVERANSDEKLARATION ATRIUMHUS LD NF60

Transkript

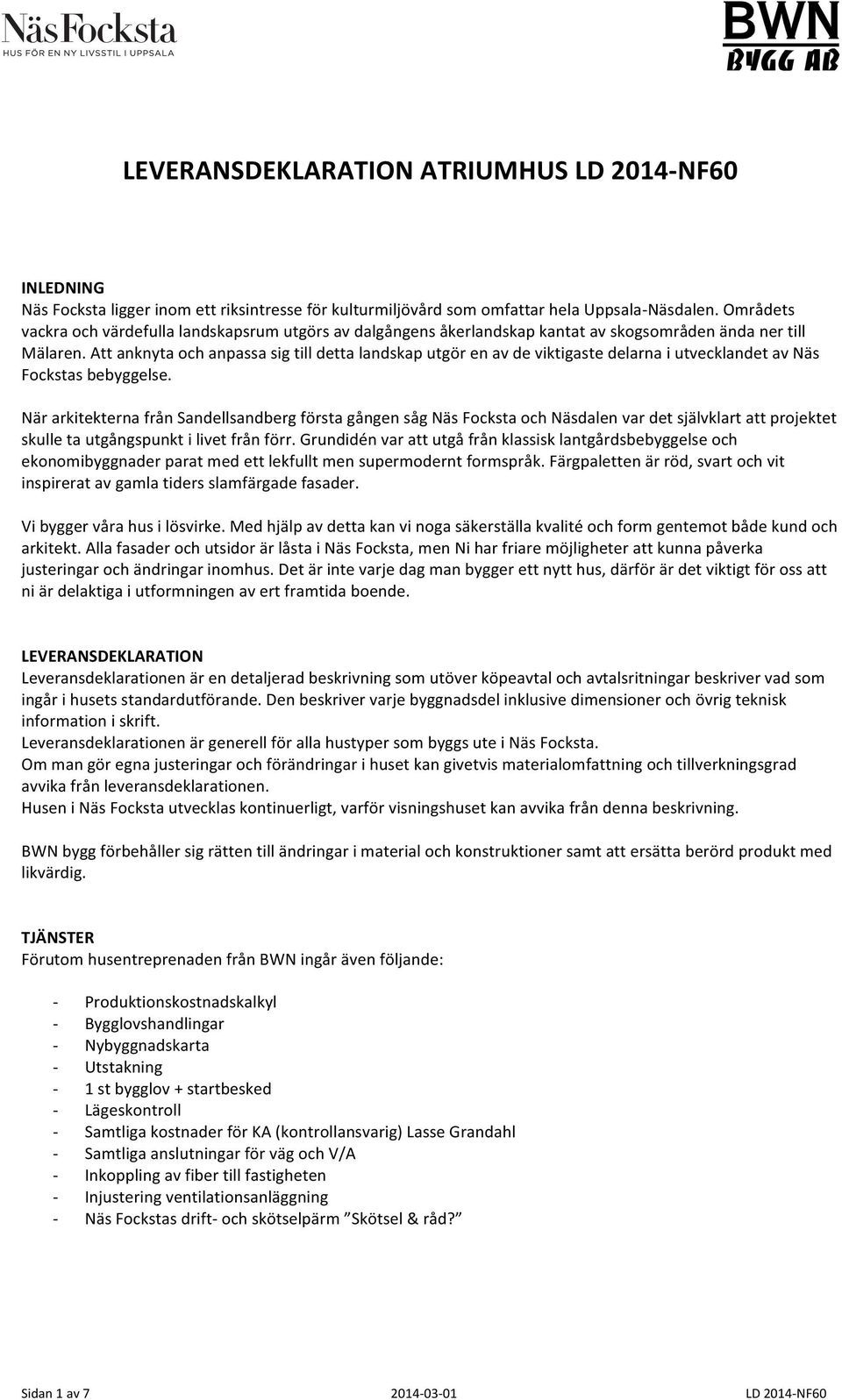

1 LEVERANSDEKLARATION ATRIUMHUS LD 2014NF60 INLEDNING Näs Focksta ligger inom ett riksintresse för kulturmiljövård som omfattar hela UppsalaNäsdalen. Områdets vackra och värdefulla landskapsrum utgörs av dalgångens åkerlandskap kantat av skogsområden ända ner till Mälaren. Att anknyta och anpassa sig till detta landskap utgör en av de viktigaste delarna i utvecklandet av Näs Fockstas bebyggelse. När arkitekterna från Sandellsandberg första gången såg Näs Focksta och Näsdalen var det självklart att projektet skulle ta utgångspunkt i livet från förr. Grundidén var att utgå från klassisk lantgårdsbebyggelse och ekonomibyggnader parat med ett lekfullt men supermodernt formspråk. Färgpaletten är röd, svart och vit inspirerat av gamla tiders slamfärgade fasader. Vi bygger våra hus i lösvirke. Med hjälp av detta kan vi noga säkerställa kvalité och form gentemot både kund och arkitekt. Alla fasader och utsidor är låsta i Näs Focksta, men Ni har friare möjligheter att kunna påverka justeringar och ändringar inomhus. Det är inte varje dag man bygger ett nytt hus, därför är det viktigt för oss att ni är delaktiga i utformningen av ert framtida boende. LEVERANSDEKLARATION Leveransdeklarationen är en detaljerad beskrivning som utöver köpeavtal och avtalsritningar beskriver vad som ingår i husets standardutförande. Den beskriver varje byggnadsdel inklusive dimensioner och övrig teknisk information i skrift. Leveransdeklarationen är generell för alla hustyper som byggs ute i Näs Focksta. Om man gör egna justeringar och förändringar i huset kan givetvis materialomfattning och tillverkningsgrad avvika från leveransdeklarationen. Husen i Näs Focksta utvecklas kontinuerligt, varför visningshuset kan avvika från denna beskrivning. BWN bygg förbehåller sig rätten till ändringar i material och konstruktioner samt att ersätta berörd produkt med likvärdig. TJÄNSTER Förutom husentreprenaden från BWN ingår även följande: Produktionskostnadskalkyl Bygglovshandlingar Nybyggnadskarta Utstakning 1 st bygglov + startbesked Lägeskontroll Samtliga kostnader för KA (kontrollansvarig) Lasse Grandahl Samtliga anslutningar för väg och V/A Inkoppling av fiber till fastigheten Injustering ventilationsanläggning Näs Fockstas drift och skötselpärm Skötsel & råd? Sidan 1 av LD 2014NF60

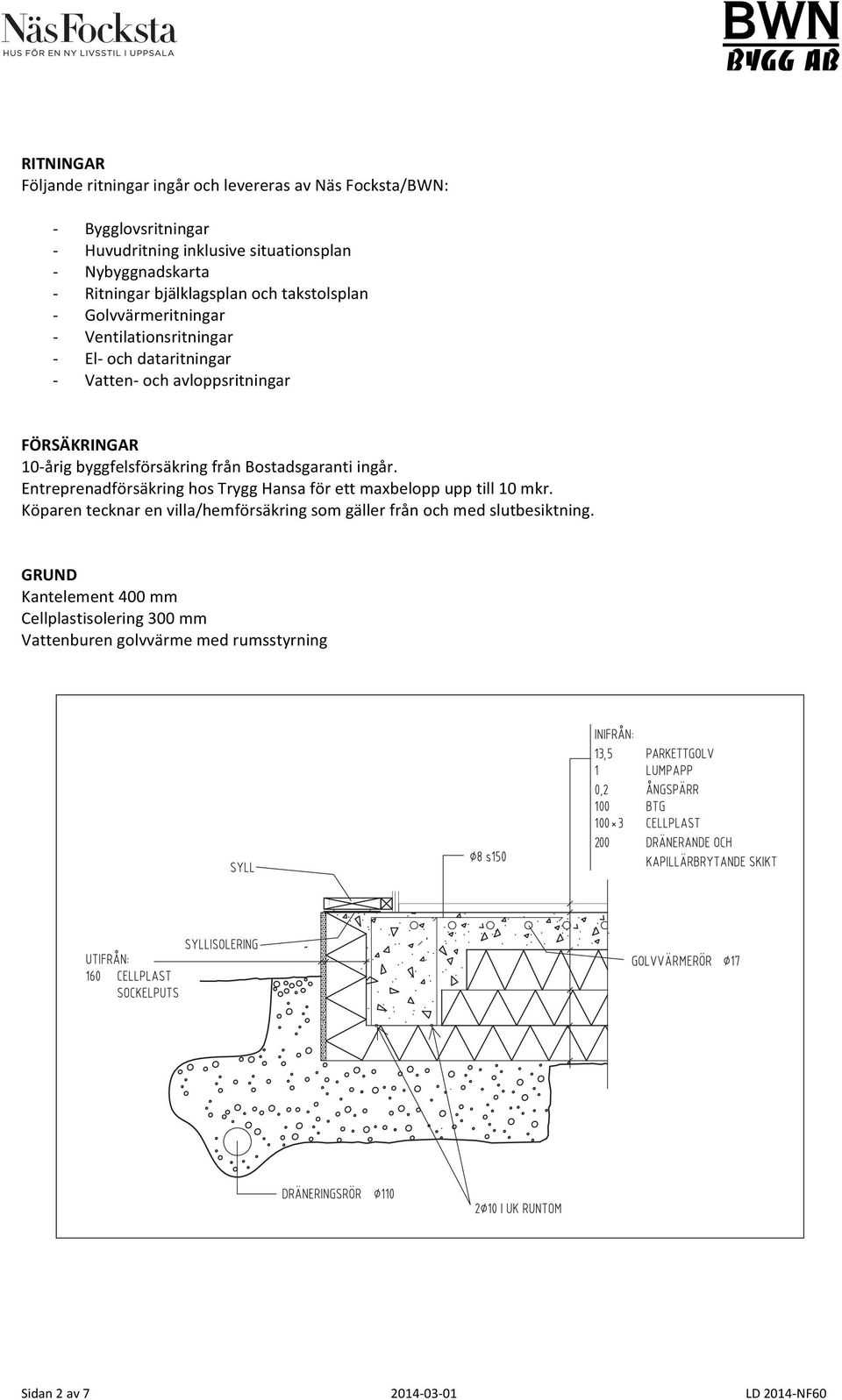

2 RITNINGAR Följande ritningar ingår och levereras av Näs Focksta/BWN: Bygglovsritningar Huvudritning inklusive situationsplan Nybyggnadskarta Ritningar bjälklagsplan och takstolsplan Golvvärmeritningar Ventilationsritningar El och dataritningar Vatten och avloppsritningar FÖRSÄKRINGAR 10årig byggfelsförsäkring från Bostadsgaranti ingår. Entreprenadförsäkring hos Trygg Hansa för ett maxbelopp upp till 10 mkr. Köparen tecknar en villa/hemförsäkring som gäller från och med slutbesiktning. GRUND Kantelement 400 mm Cellplastisolering 300 mm Vattenburen golvvärme med rumsstyrning Sidan 2 av LD 2014NF60

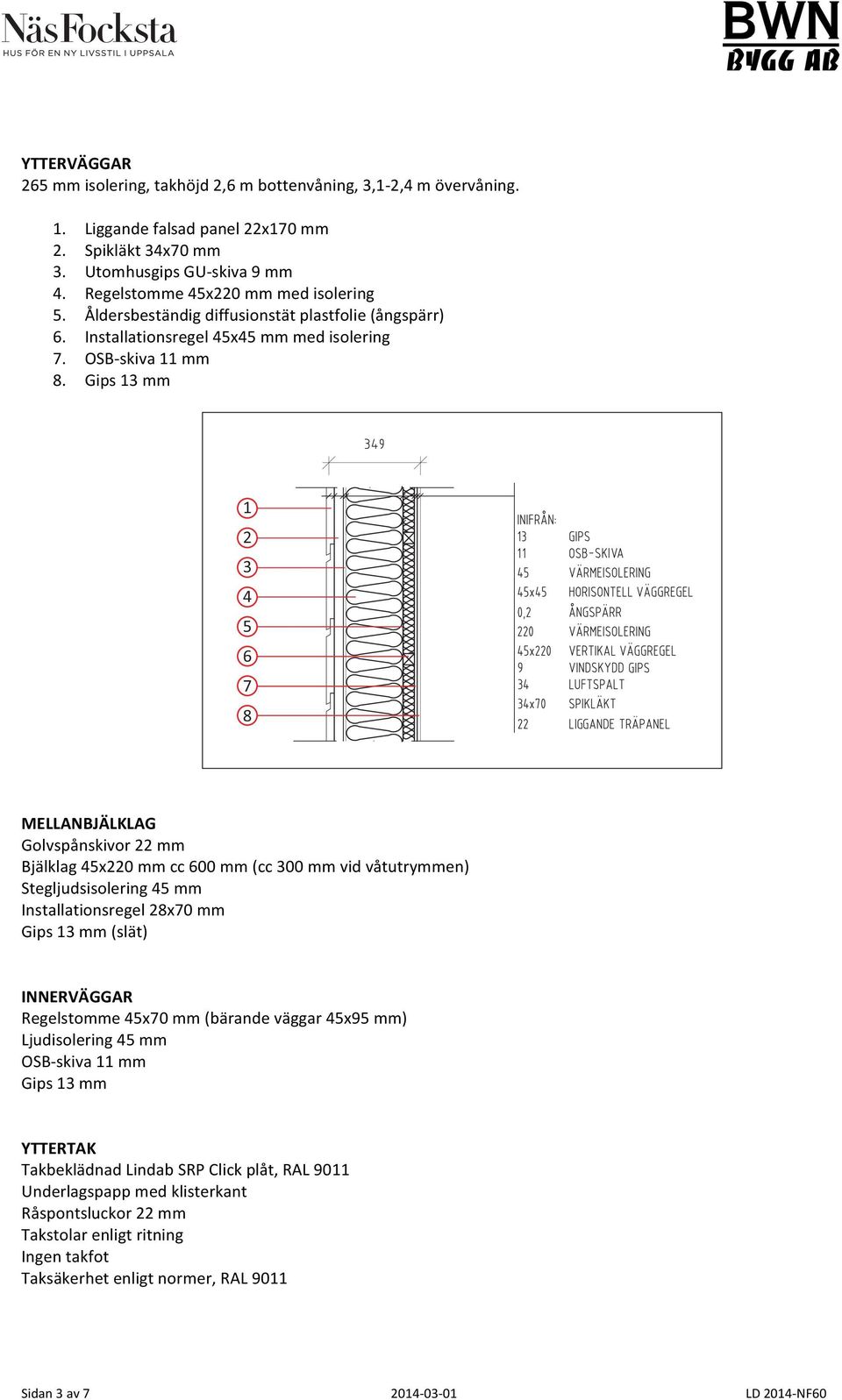

3 YTTERVÄGGAR 265 mm isolering, takhöjd 2,6 m bottenvåning, 3,12,4 m övervåning. 1. Liggande falsad panel 22x170 mm 2. Spikläkt 34x70 mm 3. Utomhusgips GUskiva 9 mm 4. Regelstomme 45x220 mm med isolering 5. Åldersbeständig diffusionstät plastfolie (ångspärr) 6. Installationsregel 45x45 mm med isolering 7. OSBskiva 11 mm 8. Gips 13 mm MELLANBJÄLKLAG Golvspånskivor 22 mm Bjälklag 45x220 mm cc 600 mm (cc 300 mm vid våtutrymmen) Stegljudsisolering 45 mm Installationsregel 28x70 mm Gips 13 mm (slät) INNERVÄGGAR Regelstomme 45x70 mm (bärande väggar 45x95 mm) Ljudisolering 45 mm OSBskiva 11 mm Gips 13 mm YTTERTAK Takbeklädnad Lindab SRP Click plåt, RAL 9011 Underlagspapp med klisterkant Råspontsluckor 22 mm Takstolar enligt ritning Ingen takfot Taksäkerhet enligt normer, RAL 9011 Sidan 3 av LD 2014NF60

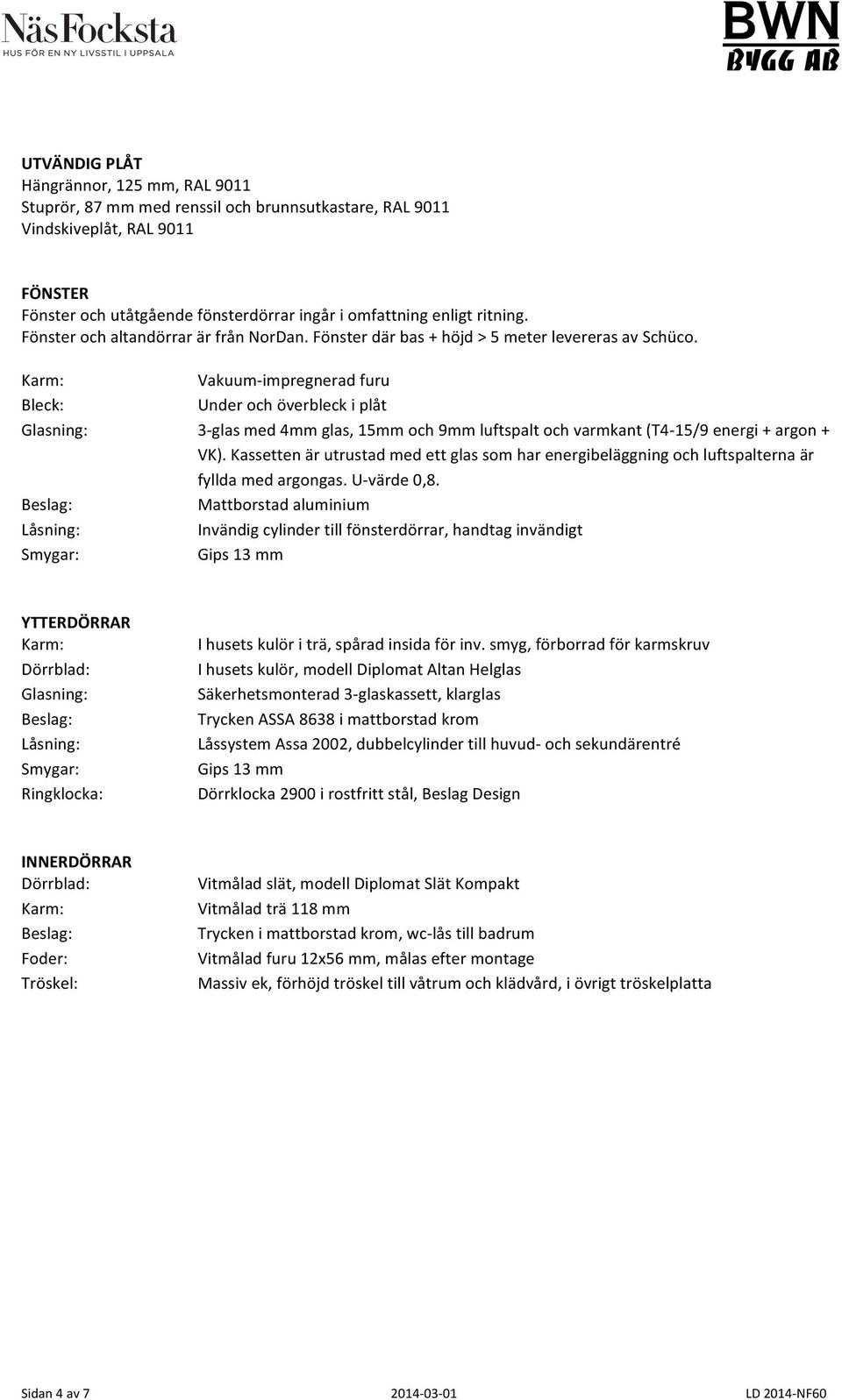

4 UTVÄNDIG PLÅT Hängrännor, 125 mm, RAL 9011 Stuprör, 87 mm med renssil och brunnsutkastare, RAL 9011 Vindskiveplåt, RAL 9011 FÖNSTER Fönster och utåtgående fönsterdörrar ingår i omfattning enligt ritning. Fönster och altandörrar är från NorDan. Fönster där bas + höjd > 5 meter levereras av Schüco. Karm: Bleck: Glasning: Låsning: Smygar: Vakuumimpregnerad furu Under och överbleck i plåt 3glas med 4mm glas, 15mm och 9mm luftspalt och varmkant (T415/9 energi + argon + VK). Kassetten är utrustad med ett glas som har energibeläggning och luftspalterna är fyllda med argongas. Uvärde 0,8. Mattborstad aluminium Invändig cylinder till fönsterdörrar, handtag invändigt Gips 13 mm YTTERDÖRRAR Karm: Dörrblad: Glasning: Låsning: Smygar: Ringklocka: I husets kulör i trä, spårad insida för inv. smyg, förborrad för karmskruv I husets kulör, modell Diplomat Altan Helglas Säkerhetsmonterad 3glaskassett, klarglas Trycken ASSA 8638 i mattborstad krom Låssystem Assa 2002, dubbelcylinder till huvud och sekundärentré Gips 13 mm Dörrklocka 2900 i rostfritt stål, Beslag Design INNERDÖRRAR Dörrblad: Karm: Foder: Tröskel: Vitmålad slät, modell Diplomat Slät Kompakt Vitmålad trä 118 mm Trycken i mattborstad krom, wclås till badrum Vitmålad furu 12x56 mm, målas efter montage Massiv ek, förhöjd tröskel till våtrum och klädvård, i övrigt tröskelplatta Sidan 4 av LD 2014NF60

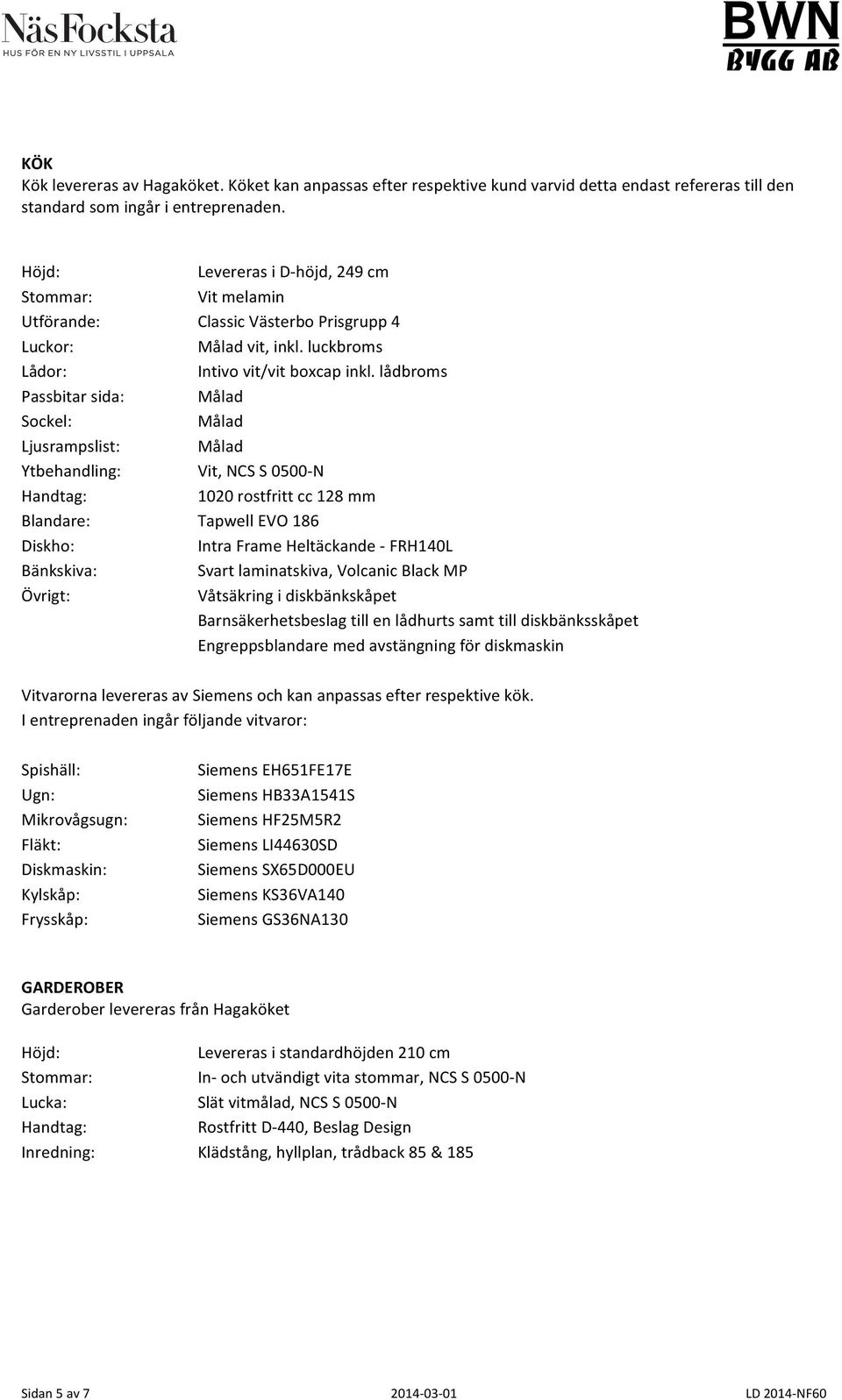

5 KÖK Kök levereras av Hagaköket. Köket kan anpassas efter respektive kund varvid detta endast refereras till den standard som ingår i entreprenaden. Höjd: Stommar: Utförande: Luckor: Lådor: Passbitar sida: Sockel: Ljusrampslist: Ytbehandling: Handtag: Blandare: Diskho: Bänkskiva: Övrigt: Levereras i Dhöjd, 249 cm Vit melamin Classic Västerbo Prisgrupp 4 Målad vit, inkl. luckbroms Intivo vit/vit boxcap inkl. lådbroms Målad Målad Målad Vit, NCS S 0500N 1020 rostfritt cc 128 mm Tapwell EVO 186 Intra Frame Heltäckande FRH140L Svart laminatskiva, Volcanic Black MP Våtsäkring i diskbänkskåpet Barnsäkerhetsbeslag till en lådhurts samt till diskbänksskåpet Engreppsblandare med avstängning för diskmaskin Vitvarorna levereras av Siemens och kan anpassas efter respektive kök. I entreprenaden ingår följande vitvaror: Spishäll: Ugn: Mikrovågsugn: Fläkt: Diskmaskin: Kylskåp: Frysskåp: Siemens EH651FE17E Siemens HB33A1541S Siemens HF25M5R2 Siemens LI44630SD Siemens SX65D000EU Siemens KS36VA140 Siemens GS36NA130 GARDEROBER Garderober levereras från Hagaköket Höjd: Stommar: Lucka: Handtag: Inredning: Levereras i standardhöjden 210 cm In och utvändigt vita stommar, NCS S 0500N Slät vitmålad, NCS S 0500N Rostfritt D440, Beslag Design Klädstång, hyllplan, trådback 85 & 185 Sidan 5 av LD 2014NF60

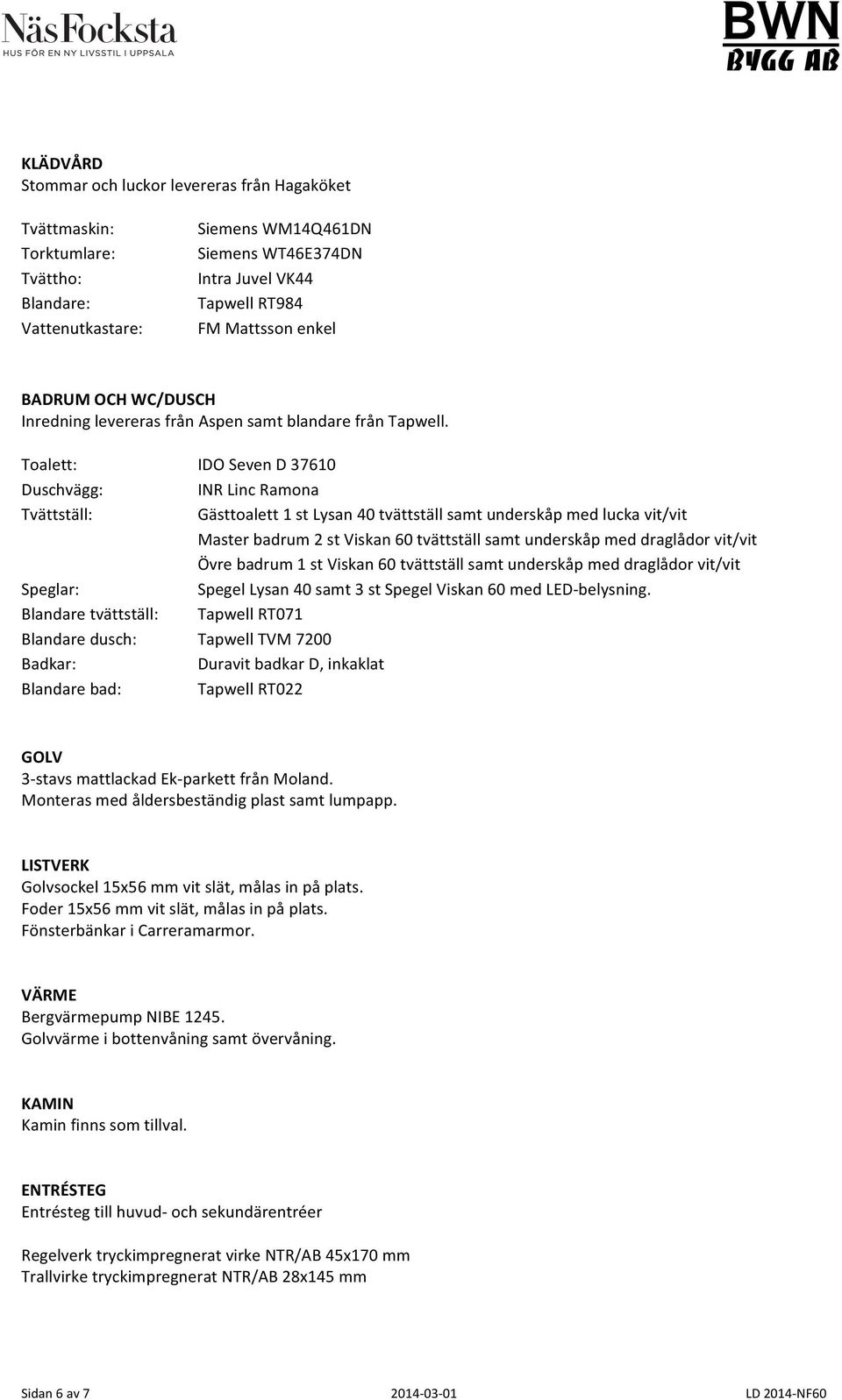

6 KLÄDVÅRD Stommar och luckor levereras från Hagaköket Tvättmaskin: Torktumlare: Tvättho: Blandare: Vattenutkastare: Siemens WM14Q461DN Siemens WT46E374DN Intra Juvel VK44 Tapwell RT984 FM Mattsson enkel BADRUM OCH WC/DUSCH Inredning levereras från Aspen samt blandare från Tapwell. Toalett: Duschvägg: Tvättställ: Speglar: Blandare tvättställ: Blandare dusch: Badkar: Blandare bad: IDO Seven D INR Linc Ramona Gästtoalett 1 st Lysan 40 tvättställ samt underskåp med lucka vit/vit Master badrum 2 st Viskan 60 tvättställ samt underskåp med draglådor vit/vit Övre badrum 1 st Viskan 60 tvättställ samt underskåp med draglådor vit/vit Spegel Lysan 40 samt 3 st Spegel Viskan 60 med LEDbelysning. Tapwell RT071 Tapwell TVM 7200 Duravit badkar D, inkaklat Tapwell RT022 GOLV 3stavs mattlackad Ekparkett från Moland. Monteras med åldersbeständig plast samt lumpapp. LISTVERK Golvsockel 15x56 mm vit slät, målas in på plats. Foder 15x56 mm vit slät, målas in på plats. Fönsterbänkar i Carreramarmor. VÄRME Bergvärmepump NIBE Golvvärme i bottenvåning samt övervåning. KAMIN Kamin finns som tillval. ENTRÉSTEG Entrésteg till huvud och sekundärentréer Regelverk tryckimpregnerat virke NTR/AB 45x170 mm Trallvirke tryckimpregnerat NTR/AB 28x145 mm Sidan 6 av LD 2014NF60

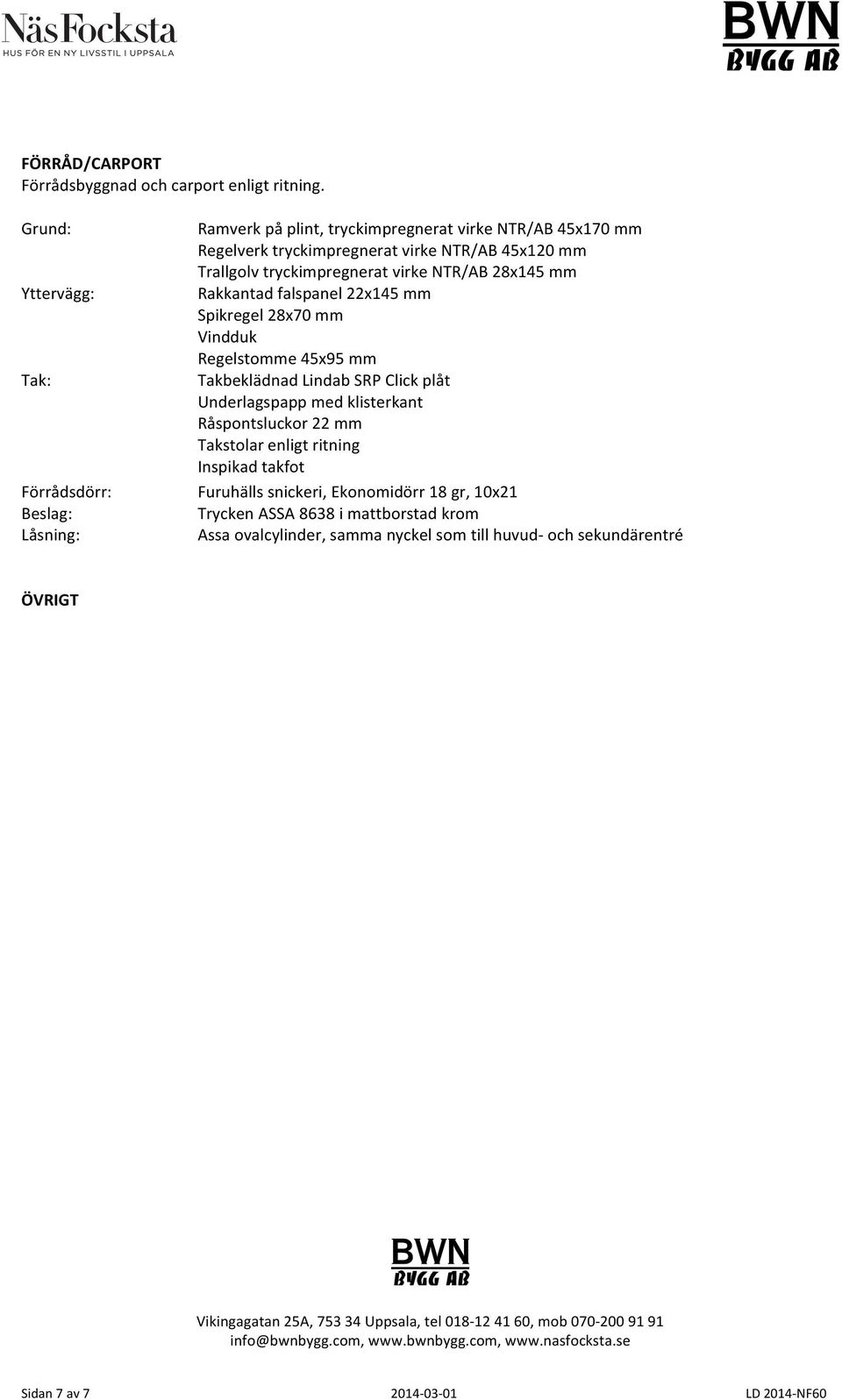

7 FÖRRÅD/CARPORT Förrådsbyggnad och carport enligt ritning. Grund: Yttervägg: Tak: Förrådsdörr: Låsning: Ramverk på plint, tryckimpregnerat virke NTR/AB 45x170 mm Regelverk tryckimpregnerat virke NTR/AB 45x120 mm Trallgolv tryckimpregnerat virke NTR/AB 28x145 mm Rakkantad falspanel 22x145 mm Spikregel 28x70 mm Vindduk Regelstomme 45x95 mm Takbeklädnad Lindab SRP Click plåt Underlagspapp med klisterkant Råspontsluckor 22 mm Takstolar enligt ritning Inspikad takfot Furuhälls snickeri, Ekonomidörr 18 gr, 10x21 Trycken ASSA 8638 i mattborstad krom Assa ovalcylinder, samma nyckel som till huvud och sekundärentré ÖVRIGT Vikingagatan 25A, Uppsala, tel , mob info@bwnbygg.com, Sidan 7 av LD 2014NF60
