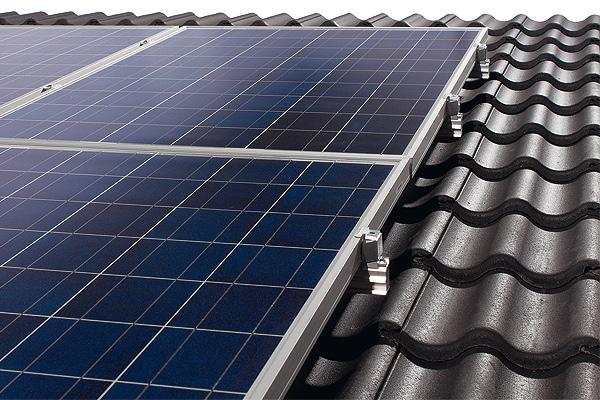

1 Svesol Solceller Monteringsanvisning Tack För att Ni köpt en Svesol anläggning. Läs denna instruktion noggrant så kan Ni få anläggningen att fungera på bästa sätt Svesol värmesystem AB 2017 Svesol Solceller Svesol värmesystem AB AB MA Solceller v04_170201

2 Att tänka på Användning Denna bruksanvisning får enbart användas för montering av material som levererats genom Svesol värmesystem AB:s försorg. Upphovsrätt Denna bruksanvisning är upphovsrättsligt skyddad av Svesol värmesystem AB. Utgivare: Svesol värmesystem AB Författare och sammanställare: Magnus Gahnold, Björn Svennbeck och Johan Vestlund Viktigt Vi anstränger oss för att allt ska vara rätt och att denna bruksanvisning ska vara lättläst. Alltnog kan fel ha smugit sig in. Notera därför följande: Fel och tekniska förändringar kan förekomma Du ansvarar för dina egna beräkningar. Följ byggnormer och andra normer. Denna bruksanvisning visar bara exempel på principer och ej kompletta lösningar. Innehåll Att tänka på... 2 Användning... 2 Upphovsrätt... 2 Viktigt... 2 Säkerhetsinstruktioner... 3 Tekniska instruktioner... 3 Monteringöversikt... 4 Placering av solceller... 4 Placering av skenor/fästen... 5 Takankare på tegeltak Fästjärn på plåttak... 8 TR-fix skenor på TP plåt... 9 Falsat plåttak... 9 Stockskruvar på eternittak Uppvinklat montage Montering profilskenor Jordning/potentialutjämning Montering solceller Montering MC4 kontakter

3 Säkerhetsinstruktioner För installatörens hälsa följ gällande säkerhetsföreskrifter. För montering och åtkomst för service rekommenderas att hålla tillräckligt avstånd från takfoten och till taksidokant. Vindlasten är även störst vid kanterna, så även ur den synpunkten kan det vara bra att hålla ett avstånd från kanterna. Vid fallrisk över 2 m skall räcke finnas eller säkerhetslina användas vid arbete på tak. Följ installationsanvisningarna: Solcellerna ska sitta kvar säkert på taket och kommer att utsättas för stora krafter vid stormar och tjocka snötäcken. En kedja är inte starkare än sin svagaste länk, tänk därför på att krafterna i solcellerna och fästmaterialet även ska kunna tas upp i skruvförband, undertak, takstol och resten av byggnaden. Konsultera en byggnadsingenjör vid tveksamhet eller vid extrema snölaster. Elektrisk inkoppling skall utföras av behörig elektriker. Se separat dokumentation för växelriktaren. Tänk på att solcellerna ger spänning så fort som de får solljus. Spänningen mellan plus och minus i en sträng kan vara upp till 1000V. Koppla aldrig isär kontakterna i en sträng som levererar ström. Det finns då risk för en ljusbåge med både person och sakskador som följd. Tekniska instruktioner Monteringssatser Monteringssatser finns för att installera Svesols solceller på flera olika sorters tak, t.ex. tegel-, plåt- eller eternittak. För plana/låglutande tak finns uppvinklade monteringsalternativ, bla viktbaserade för att slippa håltagning/limning på papp/duktak. Kontakta Svesol för mer information om de olika monteringssatserna. Planering Mät noga så att solcellerna får plats. Ta hänsyn till skuggning. Bestäm var växelriktaren skall monteras och hur kabeldragning och genomföringar skall utföras. Planera så att det går att få upp solcellerna på taket, och att montering, inspektion och eventuellt underhåll kan utföras enkelt och säkert. Koppling Solcellerna kopplas ihop i serie till sk. strängar. Hur många som kan kopplas i serie i en sträng beror på solcellstyp och växelriktare. Om man summerar solcellernas tomgångsspänning Uoc gånger en temperaturkoefficient på ca 1,2, så får detta värde inte överskrida växelriktarens maxspänning (ca V). Växelriktaren har även en minimispänning (ca V) som inte får underskridas. Här summerar man solcellernas driftspänning Umpp och dividerar med temperaturkoefficienten ca 1,2, vilket ger minsta antal moduler i en sträng. Vanliga värden är max ca solceller och min ca 7-8 st per sträng. Växelriktaren kan ha en eller flera Mpp tracker. Om flera parallella stängar kopplas till samma Mpp tracker måste dessa ha samma utförande när det gäller typ, antal, orientering, vinkel, skuggning etc. Ingångarna har en max ström som begränsar hur många parallella strängar som kan kopplas till samma ingång. Varje sträng har en maxström på ca 9A. För mer info om koppling, kontakta Svesol. Ordning på papper Kom ihåg att göra en bygganmälan till din kommun och föranmälan till nätägaren, tala även med ditt försäkringsbolag. OBS!! Vid leverans, öppna alla kartonger och kontrollera mot följesedeln att alla delarna finns med. Kontakta Svesol omgående om någonting saknas/är skadat. Kontrollera mot monteringsanvisningen så att ni vet var de olika delarna skall användas. Det skall alltid finnas en strängplan som visar hur anläggningen är tänkt att monteras. Om montaget avviker från denna plan kan det behövas annat material. 3

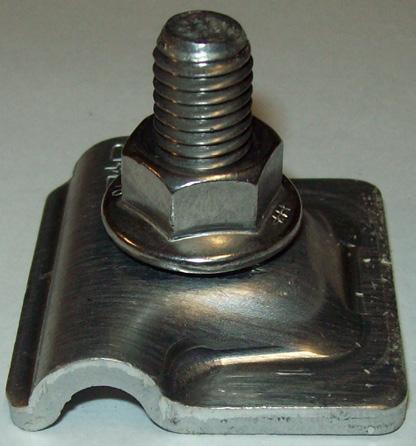

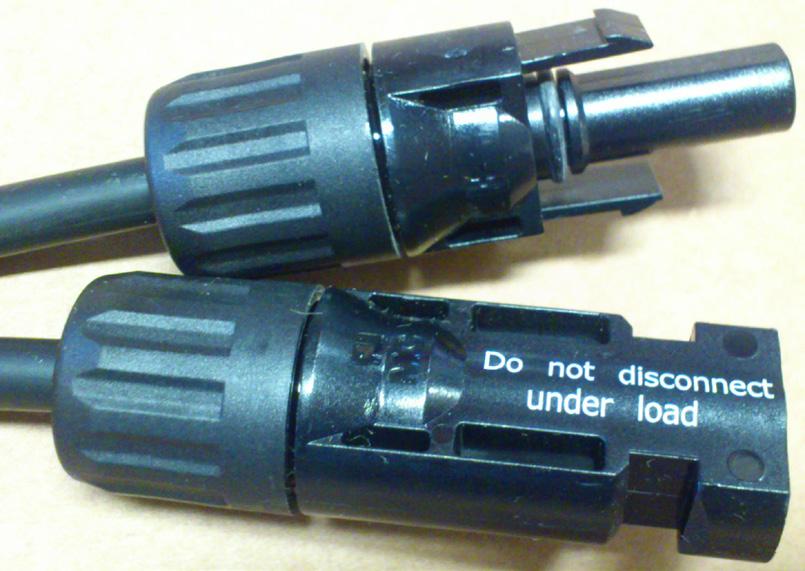

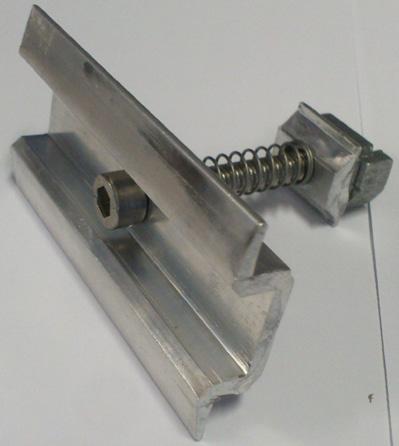

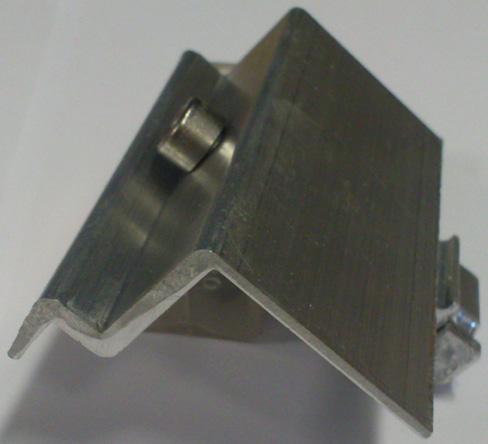

4 Monteringsöversikt Bild nedan visar några detaljer för montering. Kantfäste Mittfäste Jordklämma Jordfläta Kontakter Hane Hona På kablarna på solcellen är pluskontakten en hane och minuskontakten en hona. På kablarna ner till växelriktaren skall det därför sitta en hona på pluskabeln och en hane på minuskabeln. Om solcellerna läggs stående i en horisontellrad med kopplingsboxen upptill, och man kopplar ihop solcellerna utan att korsa kablarna, så blir plus till vänster och minus till höger. Kontrollmät alltid polariteten innan inkoppling i växelriktaren. Placering av solceller Solcellerna kan monteras både liggande (långsida horisontell) och stående (kortsida horisontell). Våra standard paket levereras för stående montage, med horisontella balkar. Vill ni ha liggande montage kan ni kontakta Svesol för monteringslösning. Vanliga mått för solcellerna är bredd ca och höjd ca mm. Räkna med minst ca 25 mm mellan cellerna både i höjd- och sidled och i ytterkanterna för fästklämmor. Tag hänsyn till ev skuggningsrisk. Tänk på åtkomst för montering, inspektion och service, håll avstånd mot gavlar och takfot. Vid långa skenor kan det behövas öppna skarvar på ca 30 mm på vissa avstånd (för standardskenan HDC efter ca 12m, för TR-fix skena efter ca 6m) för att kompensera för längdutvidgning. Planera för hur strängar skall kopplas och för kabeldragning till växelriktaren. 4

5 Placering av skenor/fästen Hur skenor/fästklämmor placeras i förhållande till solcellerna påverkar vilken belastning cellerna tål. Tillåtna områden för balkar/fästen varierar för olika solcellsfabrikat. För Kioto (1666x992) anges att symmetrisk montering inom mm från kant (långsida) ger tilllåten belastning 5400 Pa (tryck) eller 2400 Pa (sug). För kortsidan gäller max 280 mm från kant. Nedan ges ett exempel för Luxor (och REC). För andra fabrikat, kontrollera alltid med monteringsanvisning från tillverkaren. Placering skenor/fästklämmor (Luxor och REC) Snölastzoner Sverige (enligt BFS2011:10) a = 1640 mm för Luxor (1665 mm REC) b = 992 mm för Luxor (991 mm REC) Inom grönt område tillåts en belastning på 5400 Pa (550 kg/m 2 ). 4 fästen inom samma område krävs. Inom gult område tillåts en belastning på 2400 Pa (244 kg/m 2 ). Vid 2 fästen i grönt område och 2 fästen i gult område gäller belastning enligt gult område. Montering inom rött område är inte tillåten. Gäller på horisontell eller låglutande yta. Angivna värden är i kn/m 2 (kpa). 5

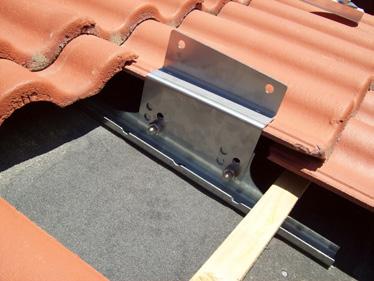

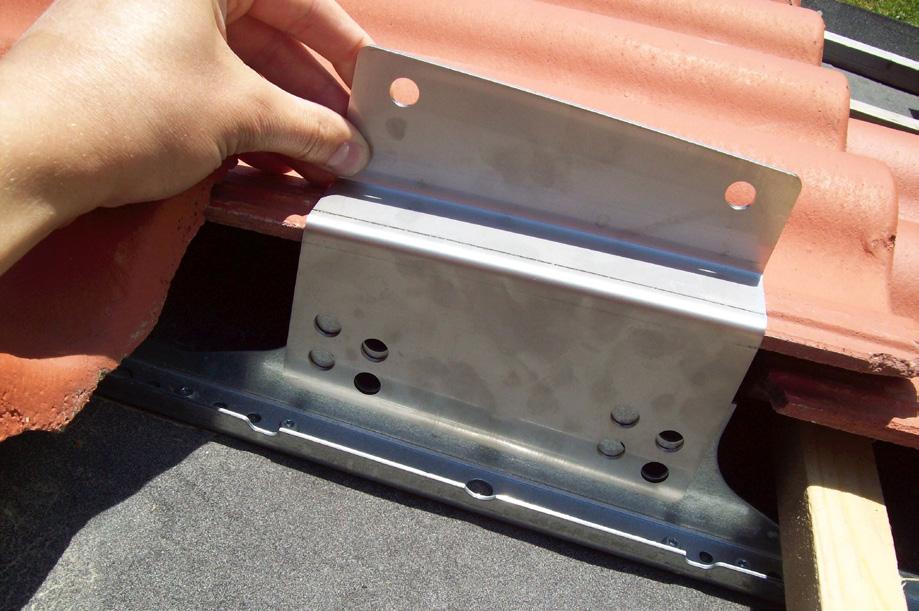

6 Takankare på tegeltak Montering oberoende av takstol Solcellerna kan placeras oberoende av takstolsplacering med dessa takankare i råspontstak, minimum 17 mm tjock. Ströläkt idealt 25 mm, minimum 15mm. Det finns även en speciell underdel till takankaret för tak med kraftig bärläkt (tex 34x70) och hängande board mellan takstolarna. För att passa olika typer av taktegel är takankarna justerbara så att solcellerna kan monteras så nära taket som möjligt. Frilägg undertak 1. Bestäm var takankarna skall placeras. Vid standardskenan (HDC) max 1200 c/c (tätare vid skenskarv), ändutstick på skena max 450 mm. I höjdled placeras (liggande) skenor enligt anvisning för solcellerna (ca mm mellanrum i höjdled centrerat under solcellsrad. Kontrollera mått för aktuell solcellstyp). Vid flera rader får man oftast medla för att det skall stämma med teglets läktavstånd.) 2. Frilägg undertak där takankare ska placeras. 6 Placera takankare Skruva fast mellandel, fotfäste i tak 3. Fotfästet placeras så att mellandelen sticker ut mellan två pannor i sidled. Leta efter en hålbild som medger ett montage i lagom höjd med teglet utan att teglet utsätts för ett tryck, det bör vara ett par mm tomrum mellan takankare och tegel. Tänk på att fotfästet ska ligga an mot undertak, så att det ej sjunker vid fastskruvning. Om ströläkt är i vägen för fäste - flytta läkten. 4. Om undertaket är någorlunda plant, skruva ihop underdel/mellandel med 2st M10 (nere på marken) för samtliga fästen på en rad enligt den hålbild som uppmätts. 5. Placera ut fästena och skruva fast dem i undertaket med min 6 st ankarskruv. Mät mot läkt eller nederkant tegel så att alla fästen i en rad hamnar på samma höjd.

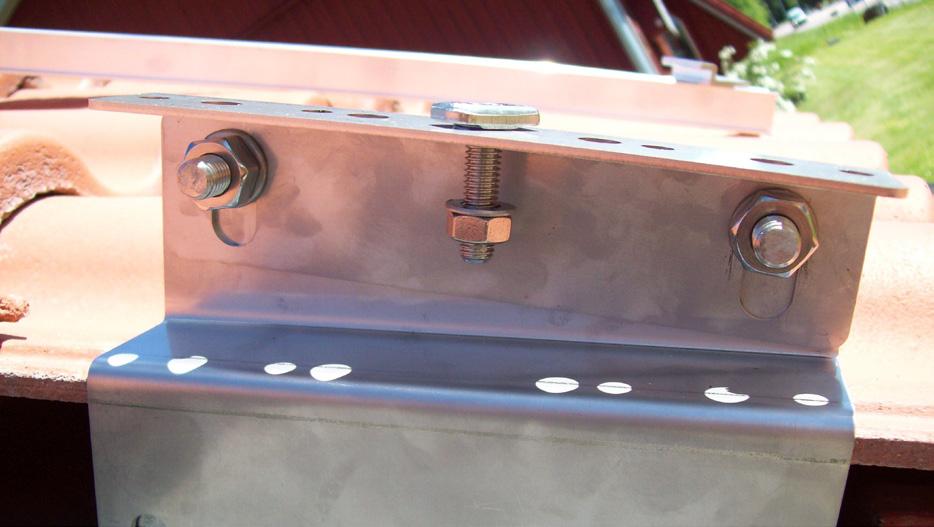

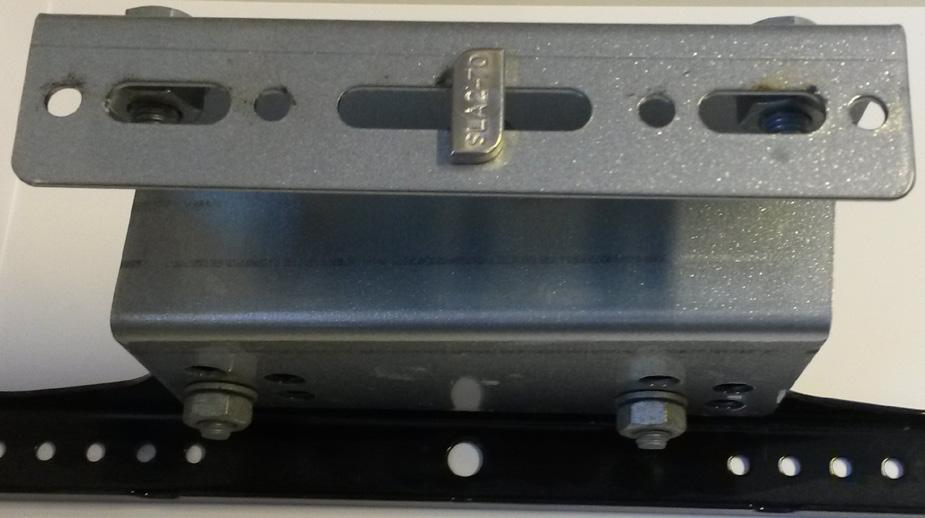

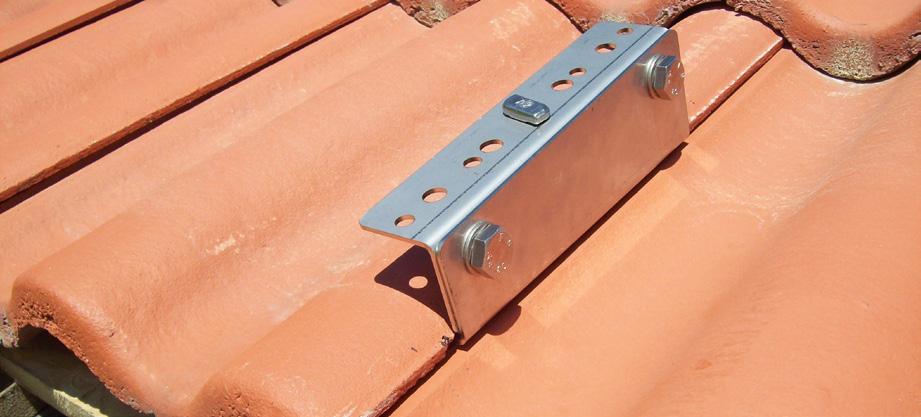

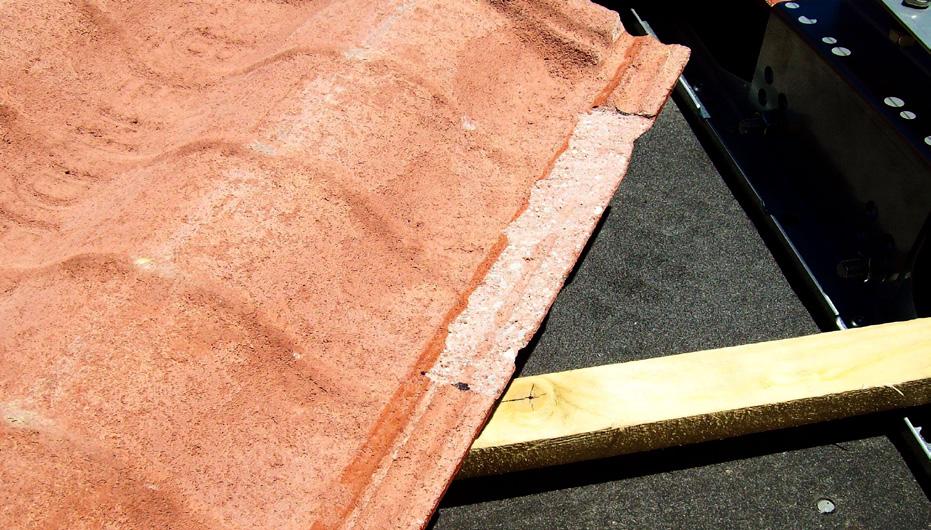

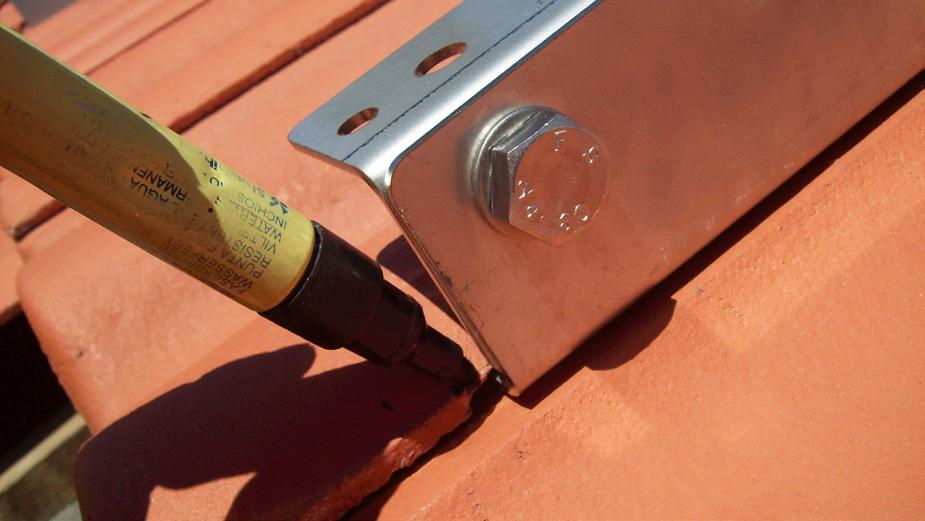

7 6. Montera övre del av takfästet med två M10 skruvar (om den inte redan är förmonterad). Bild: Montera överdel av fäste 7. Montera M8 T-bult med mutter och bricka i passande ovalt hål (för lämpligt c/c på skenor). Om T-bulten placeras i övre eller nedre ovala hålet kan M10 bulten behöva vändas för bättre åtkomst. Bild: montera T-skruv 8. Om man vill undvika att teglet lyfts av fästet kan man slipa ur på undersidan av tegelpannan som skall läggas tillbaka ovanpå fästet. Markera plats på tegelpanna för ev, urtag Bild markera för uttag i takpanna Bild: Slipa ur enligt markering Bild: Kontrollera att urtag i tegelpanna passar 9. Slipa ur i underkant av panna. 10. Tegelpannan skall helst ligga plant utan att lyftas av på fästet. 11. Fortsätt till avsnitt Montering profilskenor. 7

8 Fästjärn på plåttak Nedan visas ett sätt att montera fästen i plåttak. På grund av det stora antalet olika typer av takplåtar håller Svesol inte allt fastsättningsmaterial av denna typ i lager. Om detta material inte passar, rekommenderas ett besök hos din lokala plåtslagare. Solcellerna kan monteras på plåttak med hjälp av fästjärn. Om massivt underlag inte finns tillgängligt precis rakt under fästplattan är det nödvändigt att plåten kan bära lasten. Kontrollera därför att plåten är väl fastsatt och kan bära solcell, vind och dimensionerande snölast, ett riktmärke är minst 0,5 mm stålplåt. Fästjärnen skruvas i plåttaket och skenor monteras på dessa. Solcellerna monteras sedan på skenorna. Fästjärnen kommer förmonterade som Z-profil. De bör då monteras åt olika håll inom en rad (så att de inte vickar åt samma håll). Alternativt kan de skruvas om som U-profil, så att belastningen hamnar rakt ovanför fästpunkten i plåten. 1. Kontrollera att fästen passar för takplåten. 2. Det ska vara ett fäste mellan varje solcell om det går (max 1200 c/c) och max 450 mm ändutstick (HDC skena). 3. Fastställ positioner för skruvar i tak. - Tänk på att varje rad måste vara rak och att skenorna ska ligga med ca mm c/c (varierar med solcellsmodell). 4. Lägg gummimatta mellan tak och fästjärn 8 Gummimatta under fäste, skruva fast med 4 st gummitätade skruvar Montera T-skruvförband i fästjärn 5. Skruva fast fästjärn med 4 st gummitätade skruvar. Skruvarna är självborrande, men det kan underlätta att förborra med en mindre borr före. 6. Montera T-skruvförband i något av de ovala hålen, så att c/c mellan balkarna stämmer med tillåtna fästpunkter för aktuell solcell. 7. Fortsätt till avsnitt Montering profilskenor.

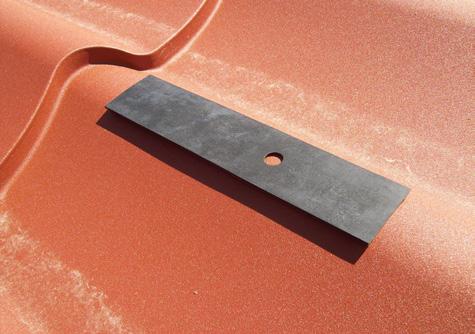

9 TR-fix skenor på TP-plåt För enkel montering på TP-plåt (stålplåt minst 0,5 mm) finns en skena som heter TR-fix. I höjdled läggs skenorna med tex ca 900 c/c under en solcellsrad och tex ca 800 c/c mellan raderna (kan variera beroende på solcellstyp). Snörslå en linje där skenan skall monteras för att få den helt rak. Kryssmät, lita inte på att plåten ligger rakt. Skenan skruvas i plåtnockarna med ca 400mm mellanrum. Ett gummimellanlägg klistras på plåtnocken där skruvning skall ske. Vill ni skruva tätare behöver ni rekvirera mera gummitätningar och skruv! (All infästning i takplåten förutsätter att plåten är väl infäst i taket. Vid tveksamheter, skruva först fast plåten bättre, eller välj ett annat monteringsalternativ) Pga längdutvidgning krävs en öppen skarv på ca 30 mm efter 6 (ev. 7) m skenlängd. Standardlängd på skenorna är 5,2 m (5 moduler), varför man normalt sett lägger en öppen skarv där. I undantagsfall kan man skarva skenorna stumt till 6 (ev. 7) moduler. Alla skenor skall jordas, öppna skenskarvar kan förbindas med tex en jordfläta. Skenrader förbinds med aluminiumwire och jordklämmor. Falsat plåttak För montering på falsat plåttak används dessa konsoller. På konsollerna skruvas skenorna fast med T-bultar på samma sätt som vid tegeltak eller plåttak med fästvinklar. Vid normalt falsavstånd c/c 600 mm gäller följande. I ytterkanterna placeras 2 fästen i närliggande falsar. Däremellan placeras fästena i varannan fals, men saxat mellan övre och nedre balk. Tumregeln är min ca 2,3-2,5 fästpunkter per modul. 9

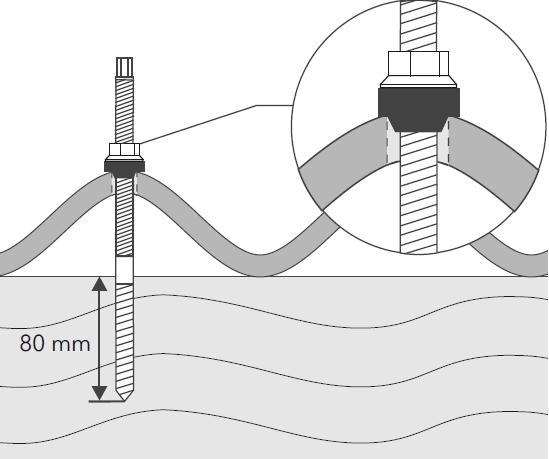

10 Stockskruvar på eternit och plåttak Om det finns massivt underlag kan solcellerna monteras på eternit och plåttak med stockskruvar. Beroende på hur långt ned det är till det massiva underlaget är stockskruvarna justerbara, dessutom finns det tre olika längder av 12 mm stockskruvar: 200 mm, 250 mm och 300 mm. Tips! Enligt tyska byggregler bör det finnas ca 3 x D (diameter) virke på varje sida om skruven vid takstolar/sparrar som löper från nock mot takfot. Dvs med 12 mm skruvar blir minsta bredd ca 70 mm. Vid horisontella reglar bör det finnas ca 3*D virke ovanför skruven och ca 5*D virke nedanför skruven, dvs minsta bredd blir ca 95 mm. Vid branta taklutning kan bredden behöva ökas ytterligare. (Om det är långt mellan fästpunkterna kan det behövas kraftigare skenor eller kryssmontage. Standardskenan HDC får ha max c/c 1200 mm, SDC skena max c/c 1800) 1. Fastställ positioner för stockskruvar. - Endast takstolar eller annat stabilt, massivt underlag duger, träskruvsdelen bör ej gå genom underlaget (djup/tjocklek min. ca 80 mm. ). - Tänk på att varje rad måste vara rak och att skenorna ska ligga med c/c ca mm (kontrolleras för aktuell solcellstyp). - Hålen sätts på nockarna. 2. Förborra i massivt underlag med ca 8-8,5 mm borr. Förborra sedan i eternit/plåt med mm borr. Leta på massivt underlag,, raka kolumner. Montera vinklar och skenor på stockskruven 10 OBS! Dammet från eternitplattor innehåller asbest och är mycket hälsovådligt. Kontrollera med din kommun om vilka regler som gäller och använd ALLTID skyddsutrustning. 3. Montera stockskruvarna (med 9 mm hylsa/ nyckel). Gänga ner mutter och bricka, men bara så mycket att tätningen spänner lätt mot taket. 4. Montera vinkel på stockskruven, Kontrollera att alla vinklar hamnar i linje höjdmässigt från tak. Justera höjden om taket inte är rakt. 5. Montera skenor på vinklarna (på ovansidan av stockskruven). Dra åt muttrarna så att vinkeln klämmer fast kanten på skenan. (Toppen på stockskruven bör inte sticka över skenan, då kan den bli i vägen för solcellsramen).

11 Uppvinklat montage Solcellerna kan monteras uppvinklat på plana/låglutande tak eller på mark med hjälp av triangelstativ. Dessa stativ måste fästas i taket eller på balkar/skenor. Det finns även viktbaserade system om man vill slippa håltagning/svetsning för fästpunkter i taket (behandlas ej här). Fråga Svesol för mer info. Den modell på triangelstativet som Svesol har som standard har mått enligt bilden till vänster. Det är gjort för stående solceller som monteras på liggande skenor som skruvas ovanpå stativen. Det bakre stödbenet kan skjutas på den nedre balken för att ställa in olika vinklar mellan 40 till 60 grader. För lägre vinklar kan stödbenet kapas. (Om det handlar om stora antal kan även andra modeller för lägre vinklar eller liggande montage beställas). Avstånd mellan upplags- fästpunkter och främreled respektive stödpunkt för stödben får vara max 200 mm. Nedre balken fästs mot underlaget med klackar som nyper i kanten på balken. Beroende på underlag används T-bult, fransk träskruv etc. Vid den bakre fästpunkten kan det ev. behövas fler klackar, eftersom vindlasten oftast är större där. De horisontella skenorna fästs vid övre balken med samma sorts klackar och M8 bultar. Ett stativ placeras i varje ände max 300 från ytterkant. Sedan placeras helst ett stativ mellan varje solcell, alternativt med max 1200 c/c. Skenlängd max 12m med fasta skarvar. 11

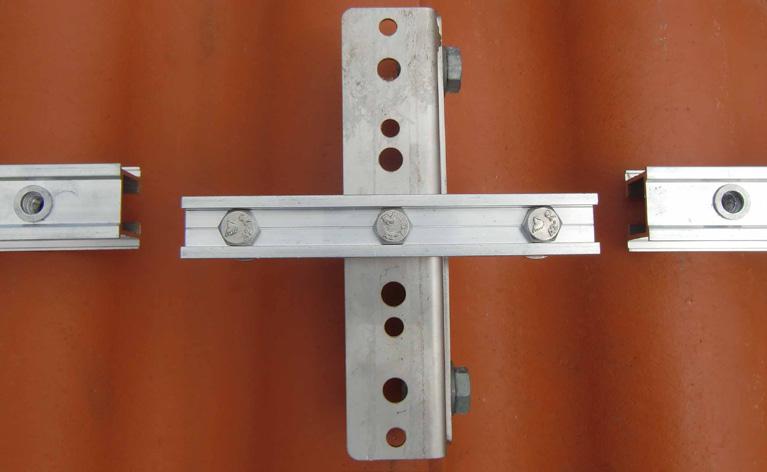

12 Montering av profilskenor 1. Det ska sitta ett T-skruvförband i varje fastsättningspunkt, oavsett hur du har gjort fastsättningen i taket. 2. Montera profilskena horisontellt på T-skruvarna (vertikalt om du monterar solcellerna liggande). För att få skenan på plats vrides T- skruven med smalsidan längs med skenan. När skenan är på plats vrides T-skruven ett kvarts varv och kommer då att låsa skenan. Vrid åt muttern för hand. 3. Standardskenan (HDC) får ha max 1200 c/c mellan fästpunkter och max 450 mm ändutstick. Eftersträva att få ett fäste mellan varje modul. Skenorna får skarvas med fasta skarvar till max 12 m längd, sedan behövs en öppen skarv på ca 30 mm för att ta upp längdutvidgningen. 4. Skarvar placeras om möjligt över fästen. Borra ett extra hål i mitten på skarvstycket eller byt ut en av de befintliga skruvarna mot en T-bult. Om skarven hamnar mellan fästen så minskas avståndet mellan fästena. Även i ytterkanterna hålls om möjligt ett kortare avstånd mellan fästena eftersom vindlasten är större där Justera höjder på takinfästningar. Använd gärna spännsnöre för att kontrollera rakheten på skenan. Mät c/c mellan skenorna i bägge ändar, justera vid behov. Om hakar (se bild sid 14) används för montering av solcellerna är det viktigt att de nedre balkarna i varje solcellsrad är parallella och raka. 6. För att undvika tandning: kryssmät mellan hörnen på skenorna 7. När skenorna är injusterade dras alla M10 bultar och T-skruvförband åt. Kontrolllera (tex med spegel eller dylikt) att spåret i T-bulten står vinkelrätt mot skenan. Drag åt skruvförband med 30 Nm

13 Jordning/potentialutjämning Alla skendelar måste förbindas med varandra (och jordas) med den medföljande alu-tråden och tillhörande klämmor och/ eller jordflätor. Normalt sett förbinds varje sektion av rader med liggande balkar med alu-tråd uppifrån och ner. Vid montering av mer än 11 moduler på HDC skenan (>12 m) eller 6 moduler på TR-fix skenan krävs en öppen skarv på ca 30 mm mellan skenorna (för att kompensera för längdutvidgning). Skarven förbinds med antingen en jordfläta eller en U-böj av alutråden. OBS! Solceller får inte monteras över den öppna skenskarven. U-böj av alu-tråd, ett alternativ till jordfläta vid öppen skarv. Obs, vid TR-fix skena skruvas jordtråd/klämmor och flätor på ovansidan av skenan. Jordning av skenorna ner till växelriktaren (PE) görs med minst 6 mm 2 gul/ grön jordkabel och rostfri ringkabelsko eller specialklämma på alu-tråden (rekvireas från din elektriker, se exempel). OBS! Koppar och alumium får inte vara i direktkontakt med varandra pga risk för galvanisk korrosion. 13

14 Montering av solceller Planera strängarna och lägg ut eventuella kablar längs med skenorna innan cellerna monteras. Montera första solcellen med hjälp av kantfästerna och dra åt så att solcellen ligger kvar. Fästet skall sitta minst 5mm in på skenan! Vid flera rader kan det vara bra att snörslå en startlinje på ena sidan. Tänk på att kompensera för ev. tandning på balkarna som upptäckts vid kryssmätning. Placera mellanfästerna i rätt läge mot den första solcellen och lägg nästa solcell på plats. Skjut solcellen mot mellanfästerna och rätta till solcellen så den ligger parallellt mot den första och dra åt mellanfästerna. Mät avståndet nederkant solcell - nedre skena med jämna mellanrum, så att inte hela raden drar iväg åt något håll. Upprepa nu dessa instruktioner för övriga solceller. Avsluta sedan med att montera kantfästen. 14 Tips! För enklare montering kan man tillverka två hakar av en smal plåtremsa. De hakas i nedre skenan och nederkant på solcellen. På så sätt får man ett stöd för solcellen vid montering, och kan lättare hålla ett jämt avstånd till nedre skenan. Utseendemässigt ser det bra ut om avståndet mellan raderna i höjdled är minst lika stora som mellan solcellerna i bredd (ca 25 mm). Vid för litet avstånd (min 5 mm) syns eventuella avvikelser tydligare. Vid långa rader kan det vara smart att börja från mitten och bygga åt bägge håll. På så sätt kan man medla så att man får halva avvikelsen i varje sida. Om utrymme inte medges för att göra det i efterhand måste strömkontakterna på solcellens baksida kopplas ihop allteftersom du monterar cellerna. Fäst kontakter och kablar med buntband mot skenorna. Försök att få kontakterna under solcellerna (vid TR-fix skenor bör kontakterna sitta på nedersidan av skenan). Märk kablar med vilken sträng den hör till och polaritet (+ eller -). OBS! Om kontakterna kopplas ihop så ligger det spänning mellan kabeländarna så fort solen lyser. Isolera dessa och se till att de inte är åtkomliga för obehöriga, så att inga olyckor sker. Informera den som skall koppla in kablarna i växelriktaren om att kablarna är spänningssatta. Dra aldrig isär en kabalskarv med last (ström), då finns risk för en ljusbåge med person och sakskador som följd.

15 Montering av MC4 kontakter Avisolera kabeländen Tryck kabeln i botten tills den låser För in kabeln i kontaktstycket Skruva åt tätning/ dragavlastning 15
