Oracle. Gatu- och vägbelysning i tidlös design med mycket goda optiska egenskaper

Transkript

1 Oracle Gatu- och vägbelysning i tidlös design med mycket goda optiska egenskaper

2 2

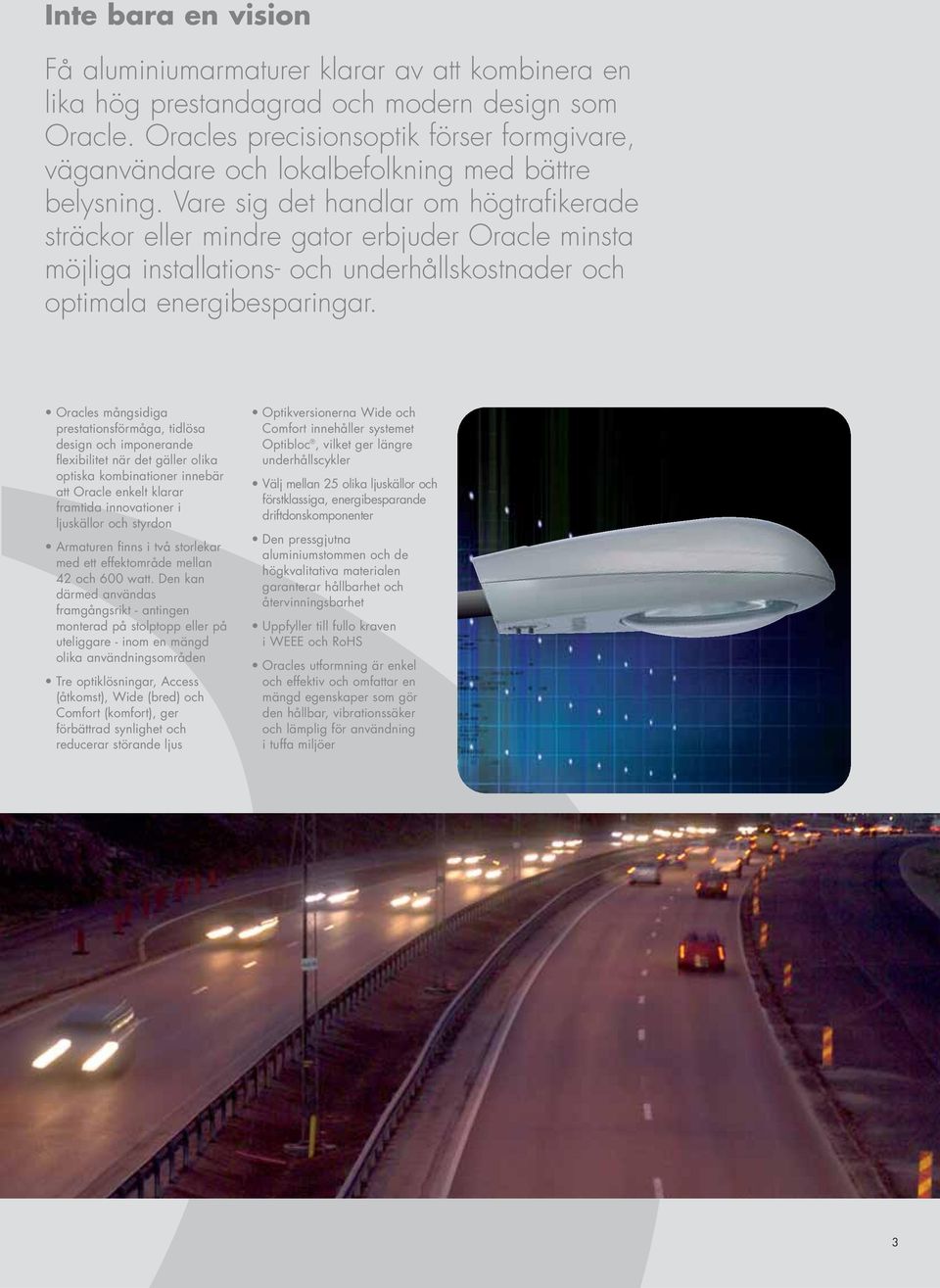

3 Inte bara en vision Få aluminiumarmaturer klarar av att kombinera en lika hög prestandagrad och modern design som Oracle. Oracles precisionsoptik förser formgivare, väganvändare och lokalbefolkning med bättre belysning. Vare sig det handlar om högtrafikerade sträckor eller mindre gator erbjuder Oracle minsta möjliga installations- och underhållskostnader och optimala energibesparingar. Oracles mångsidiga prestationsförmåga, tidlösa design och imponerande flexibilitet när det gäller olika optiska kombinationer innebär att Oracle enkelt klarar framtida innovationer i ljuskällor och styrdon Armaturen finns i två storlekar med ett effektområde mellan 42 och 600 watt. Den kan därmed användas framgångsrikt - antingen monterad på stolptopp eller på uteliggare - inom en mängd olika användningsområden Tre optiklösningar, Access (åtkomst), Wide (bred) och Comfort (komfort), ger förbättrad synlighet och reducerar störande ljus Optikversionerna Wide och Comfort innehåller systemet Optibloc, vilket ger längre underhållscykler Välj mellan 25 olika ljuskällor och förstklassiga, energibesparande driftdonskomponenter Den pressgjutna aluminiumstommen och de högkvalitativa materialen garanterar hållbarhet och återvinningsbarhet Uppfyller till fullo kraven i WEEE och RoHS Oracles utformning är enkel och effektiv och omfattar en mängd egenskaper som gör den hållbar, vibrationssäker och lämplig för användning i tuffa miljöer 3

4 Ren, enkel och hållbar Kraven på väg- och gatubelysning sträcker sig längre än en funktionell tillförsel av ljus som enbart förbättrar vår förmåga att se. Det finns även ett behov av att införliva belysningen i stadsmiljön. Oracles formgivare kompromissade inte på vare sig funktion eller estetik i sin strävan efter bättre belysning. Oracle-armaturens aerodynamiska form ger en utpräglad ren, tidlös design som enkelt kan införlivas i en mängd olika miljöer. Armaturen finns i två storlekar. Denna enkla design går aldrig ur tiden och dina armaturer håller därmed längre Välj mellan låga glas- eller polykarbonatkupor, eller planglas för mångsidiga belysningsalternativ Olika alternativ för montering på stolptopp eller på uteliggare ger valmöjlighet i fråga om utseende Armatur med slitstark pulverfinish i aluminiumgrått (RAL 9006) som kompletterar befintliga installationer. Andra färger finns tillgängliga på begäran Ett antal särskilda stolppaket har utformats för att komplettera armaturens rena, enkla form. (Se sidan 11 för mer information) Vilka är fördelarna med aluminium? Aluminium är ett enastående material för armaturer då det håller betydligt längre och har bättre UV-resistens än de flesta andra material. Resultatet är ökad livslängd och mindre underhåll av armaturen. Aluminium är motståndskraftigt i tuffa väderförhållanden, inklusive vind, vatten och föroreningar och erbjuder också bra säkerhet i en välutformad armatur. Aluminium är lätt att demontera och återvinna. 4

5 Användningsområden Oraclesortimentets flexibilitet gör det lämpligt för en mängd olika användningsområden för gatuoch vägbelysning eftersom mångsidighet är nyckeln till bättre belysning Wattnivåer på W som passar alla användningsområden från bostadsområden till motorvägar, genom stadstrafik, på parkeringsplatser och landsvägar Oracle-sortimentet innehåller alla de senaste belysningsinnovationerna för en förbättrad atmosfär och sikt Två tillgängliga storlekar som bidrar till konsekvent belysning vid olika monteringshöjder från 5 till 16 meter Låg kupa med medelavskärmning eller planglas ger skarp avskärmning vilket i sin tur resulterar i rätt belysning för individuella projektbehov Glashöljena ger extra genomskinlighet medan polykarbonat är slitstarkare och passar bra för användning i bostadsområden De låga kuporna har exakt samma profil i båda materialen för att de ska se likadana ut när de blandas i ett och samma projekt Vägbelysningspaketen kan omfatta ljusreglering och dimning för att spara energi under perioder med mindre trafik 5

6 Energibesparing och miljön Oracle har rätt balans mellan belysningskrav och miljöpåverkan Störande ljus Störande ljus är ett växande problem. Vägbelysning som är dåligt formgiven eller installerad kan leda till att en betydande del av ljuset sprids över det horisontala planet. Vi har använt vår mångåriga erfarenhet och knowhow för att utveckla den optiska enheten med hög prestanda och innovativa reflektorer, exakta lampinställningar samt många olika höljen. Detta innebär att ljuset kan riktas in exakt där det behövs och att hänsyn tas till både ytan och projektets egenskaper. Följaktligen släpps minsta möjliga ljus ut ovanför det horisontala planet när armaturen utformats med låga kupor. Även när planglaslösningar monteras horisontalt når ljuset endast den yta där det behövs, det vill säga vägen, vilket inte resulterar i något uppåtriktat ljus. Att reglera ljus är inte bara en fråga om var, utan även när. Oracles sortiment innehåller även många lösningar för att reglera och reducera ljusförlust. Fönster Fönster Användbart ljus Dörr Trottoar Väg Trottoar Annat Planglas för skarp avskärmning av ljusfördelningen Polykarbonat-kupa med frostad front, baksida eller både och går att få på begäran Visste du att... En 250 W ljuskälla som är tänd i sju timmar (under dygnets mörka timmar) kan på egen hand producera upp till ett ton CO 2 under ett år. Oracle erbjuder det allra senaste när det gäller belysningsteknik från natrium och metallhalogen till lysrör för att minska onödiga CO 2 -utsläpp. 6

7 Vi på Thorn är fullt inställda på att förbättra livskvaliteten och bevara vår naturliga miljö vilket samtidigt resulterar i reducerade energikostnader Energibesparing och miljön I en värld där energiresurser har blivit ett stort problem och där kapitalkostnaderna måste begränsas erbjuder Oracle en perfekt lösning. Energibesparingar Tekniskt utformad optisk enhet: tack vare flexibla optiklösningar kan Oracle anpassas efter specifika behov i individuella projekt Reducerade ljuspunkter: DLOR och avstånd har optimerats för besparingar när det gäller investeringskostnader och framtida underhållskostnader Fotocellsalternativ: med en Nema-sockel eller en komplett minicell som standard förser Oracle med en enkel, oberoende och lönsam belysningsreglering Förstklassiga driftdonskomponenter: dessa har valts tack vare deras hållbarhet och låga energiförlust. Ingen kompromiss har gjorts vare sig när det gäller konventionella eller elektroniska driftdon Elektroniska fördelar: elektroniska driftdon är kända för sin förmåga att använda mindre energi och ge längre hållbarhet för ljuskällor vilket i sin tur gör det möjligt att spara på underhållskostnader. Oracle är ett brett utbud av pålitliga lösningar för urladdningsljuskällor och lysrör Dimningsfunktioner: finns tillgängliga för både konventionella och elektroniska driftdon utan behov av en extra styrkabel. Direkta besparingar är inte den enda fördelen. Oracles dimningsfunktion ger även en reducerad säkerhetsbelysning utan att ändra ljusets färg samtidigt som likformigheten bevaras. Dessa egenskaper är ytterst viktiga för perfekt sikt OLC-system: tillför armaturen intelligens, vilket innebär att den kan kommunicera med en central terminal för att omedelbart rapportera fel vilket i sin tur reducerar eventuella driftstopp till ett minimum och förhindrar tidskrävande manuella kontroller Nya ljuskällor: Oracle kan införliva morgondagens belysningsinnovationer, till exempel den nya ljuskällan CosmoPolis och reducerade energiförbrukningskostnader Uthållighet Oracle hat utformats för att uppfylla kraven i WEEE och RoHS. När det är dags att avveckla armaturen kan största delen av dess komponenter återvinnas. Komponenter av aluminium, glas och plast kan till fullo återanvändas. Driftdoninsats för kompaktlysrör med elektronisk reaktor Driftdoninsats med effektreducerings enhet Vad är RoHS och WEEE? RoHS (Restriction of Hazardous Substances) Detta är Europeiska Unionens direktiv för begränsningen av användningen av vissa farliga ämnen som bly och kvicksilver i elektrisk och elektronisk utrustning. WEEE (Waste Electrical and Electronic Equipment) Detta är ett direktiv som kräver att elektronisk och elektrisk utrustning hämtas och hanteras på rätt sätt när produkten ska avvecklas. Målsättningen är att bevara, skydda och förbättra miljön, värna om människans hälsa och använda våra naturresurser aktsamt och förnuftigt. RoHS och WEEE är nära besläktade, men de hanterar olika delar av produktens livscykel. RoHS avser reducera mängden farliga material som införs i elektroniska produkter medan WEEE hanterar reduceringen av mängden elektroniska komponenter som hamnar på soptippen. RoHS representerar början och WEEE slutet. Driftdoninsats för urladdningslampor med elektronisk reaktor Driftdoninsats med OLC-system Fotocellsversion (kan fås på begäran) Minicellsversion (kan fås på begäran) 7

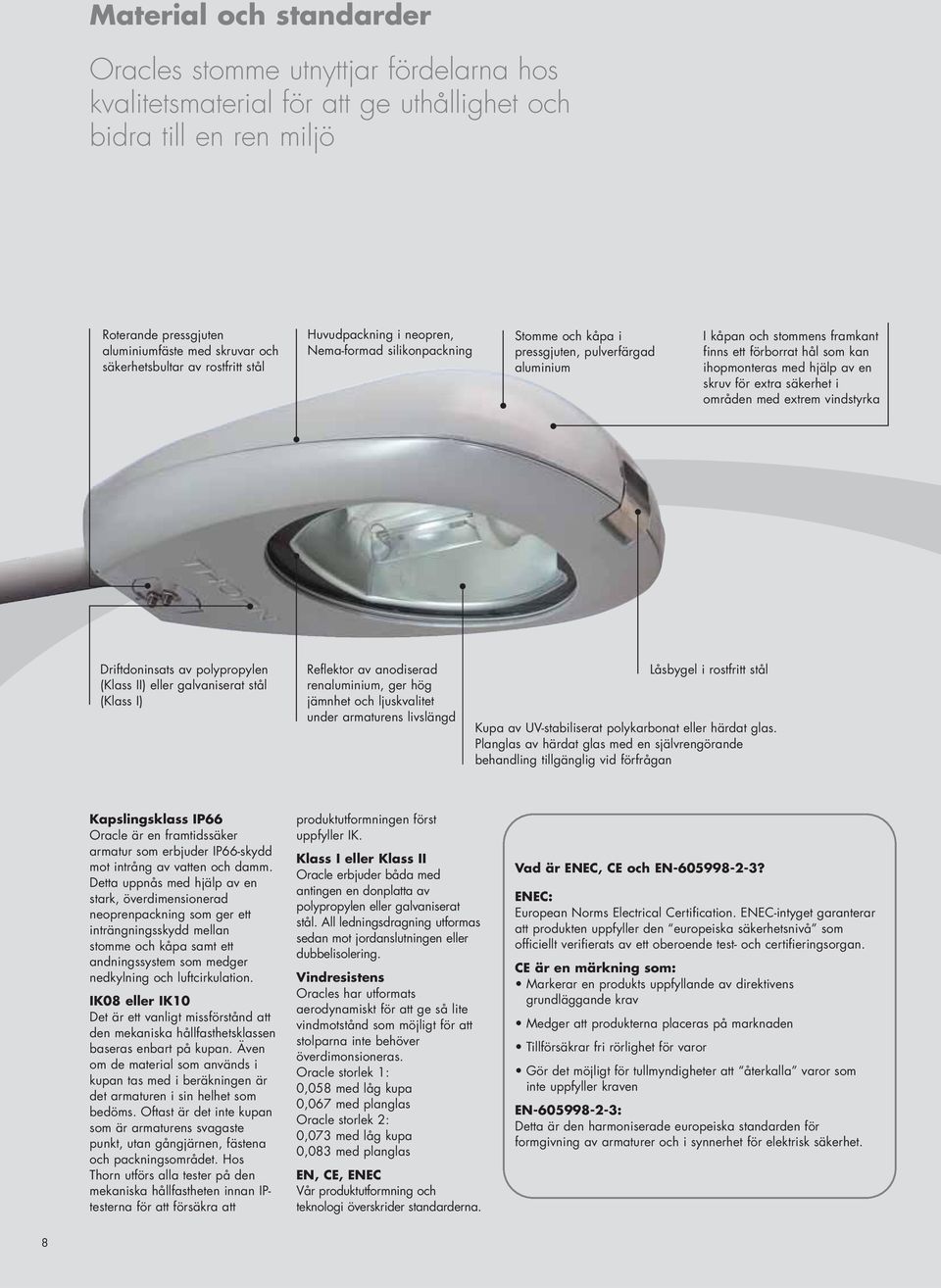

8 Material och standarder Oracles stomme utnyttjar fördelarna hos kvalitetsmaterial för att ge uthållighet och bidra till en ren miljö Roterande pressgjuten aluminiumfäste med skruvar och säkerhetsbultar av rostfritt stål Huvudpackning i neopren, Nema-formad silikonpackning Stomme och kåpa i pressgjuten, pulverfärgad aluminium I kåpan och stommens framkant finns ett förborrat hål som kan ihopmonteras med hjälp av en skruv för extra säkerhet i områden med extrem vindstyrka Driftdoninsats av polypropylen (Klass II) eller galvaniserat stål (Klass I) Reflektor av anodiserad renaluminium, ger hög jämnhet och ljuskvalitet under armaturens livslängd Låsbygel i rostfritt stål Kupa av UV-stabiliserat polykarbonat eller härdat glas. Planglas av härdat glas med en självrengörande behandling tillgänglig vid förfrågan Kapslingsklass IP66 Oracle är en framtidssäker armatur som erbjuder IP66-skydd mot intrång av vatten och damm. Detta uppnås med hjälp av en stark, överdimensionerad neoprenpackning som ger ett inträngningsskydd mellan stomme och kåpa samt ett andningssystem som medger nedkylning och luftcirkulation. IK08 eller IK10 Det är ett vanligt missförstånd att den mekaniska hållfasthetsklassen baseras enbart på kupan. Även om de material som används i kupan tas med i beräkningen är det armaturen i sin helhet som bedöms. Oftast är det inte kupan som är armaturens svagaste punkt, utan gångjärnen, fästena och packningsområdet. Hos Thorn utförs alla tester på den mekaniska hållfastheten innan IPtesterna för att försäkra att produktutformningen först uppfyller IK. Klass I eller Klass II Oracle erbjuder båda med antingen en donplatta av polypropylen eller galvaniserat stål. All ledningsdragning utformas sedan mot jordanslutningen eller dubbelisolering. Vindresistens Oracles har utformats aerodynamiskt för att ge så lite vindmotstånd som möjligt för att stolparna inte behöver överdimonsioneras. Oracle storlek 1: 0,058 med låg kupa 0,067 med planglas Oracle storlek 2: 0,073 med låg kupa 0,083 med planglas EN, CE, ENEC Vår produktutformning och teknologi överskrider standarderna. Vad är ENEC, CE och EN ? ENEC: European Norms Electrical Certification. ENEC-intyget garanterar att produkten uppfyller den europeiska säkerhetsnivå som officiellt verifierats av ett oberoende test- och certifieringsorgan. CE är en märkning som: Markerar en produkts uppfyllande av direktivens grundläggande krav Medger att produkterna placeras på marknaden Tillförsäkrar fri rörlighet för varor Gör det möjligt för tullmyndigheter att återkalla varor som inte uppfyller kraven EN : Detta är den harmoniserade europeiska standarden för formgivning av armaturer och i synnerhet för elektrisk säkerhet. 8

9 1. Andningsfilter försäkrar att luft kan cirkulera inne i driftdonsdelen för att kyla ned komponenterna samt öka hållbarheten och upprätthålla IP Driftdonet (Klass I och Klass II) har förborrats för att monteras på stommen med två skruvar i områden där stora vibrationer förekommer, till exempel på spårvägar eller broar Oracles form har utformats för att erbjuda så lågt vindmotstånd som möjligt utan att stolparna behöver överdimensioneras. 4. Två skruvar och bultar används för att fästa armaturen genom det inbyggda roterande fästet, vilket medför utökad säkerhet Formad Nema-sockelpackning i silikon följer kåpans konturer för att skapa en IP66-tätning. 6. IP66 optik- och driftdonskonstruktion för komplett skydd mot vatten och damm

10 Ergonomisk design Oracles formgivare har arbetat för att produktens utsida ska avspegla dess insida för att ge en konsekvent, intuitiv design Externt Bakom Oracles enkla linjer finns intuitiva ingångar och en förståelig layout. Stolpfästet är genast synligt och en enda ingångspunkt används för att öppna armaturen. Internt Mindre armaturer innebär inte nödvändigtvis en användarvänlig intern utformning. De kan ofta vara invecklade och ha begränsat kopplingsutrymme. Oracle optimerar det interna utrymmet tack vare en smart layout och en tydlig, lättförståelig placering. Åtkomst sker ovanifrån eller från sidorna vilket ger en säker arbetsställning Armaturen är indelad i tre separata fack för att ge mer utrymme, lätt åtkomst och för att möjliggöra en framtida utveckling. Kontakt- och sockelsystemen har generaliserats Sladdarna är fasta Ledningarna är färgkodade Alla hanterbara områden är enkelt utformade Tillsammans ger dessa egenskaper en enkel, säker och användarvänlig belysning. 10

11 Designade stolpar och armar Enkelt utformade armar och stolpar som kompletterar stadsmiljön Exklusiva paket som innehåller stolpar och armar har tagits fram för att förhöja armaturens enkla, rena form och för att ge en stilren design. Tillverkad av robusta material enligt senaste standard Armar för en eller två armaturer för montering i toppen av eller halvvägs ner på stolpen eller på vägg för att uppfylla alla projektkrav Armar i aluminiumgrå finish (RAL 9006). Andra ytbehandlingar kan beställas för att matcha stadsmöbler i dagsljus 11

12 Prestanda Oracles intelligenta design består av tre effektiva optiklösningar (Access, Wide och Comfort) Oracle tillämpar optiska system för att möjliggöra den fina styrning som krävs för att uppfylla miljökrav. Tre optiska system levererar enhetlig belysning exakt där den behövs i enlighet med val av ljuskälla och användningsområde. Access eller Optibloc? Access-optiken har en IP66- klassificering och gör underhållet snabbt och enkelt med ett extra snabbt lampbyte. Optibloc - systemet har ett dubbelt IP66- skydd för den optiska enheten vilket gör det möjligt att förlänga underhållscyklarna. Detta rekommenderas för användningsområden med extrema vatten- eller dammnivåer. Självrengörande glas går att beställa för planglas och glaskupa. Smutsskydd reducerar rengöring av glaset Bibehållningsfaktorn ökar från 0,80 till 0,89 En besparing på upp till tio procent när det gäller ljuskällans flöde Access-optik: Denna version är för projekt där Optibloc -systemet och dess dubbla IP66-skydd inte krävs. Ljuskällan och lamphållaren är tillgängliga direkt när kåpan öppnas. Den unika kombinationen av den högeffektiva reflektorn, lamphållaren med flera lampinställningar och många olika höljen gör detta till en förstklassig fotometrisk lösning för väg- och gatuanvändning. Wide-optik: Denna version utgör den nya Optibloc -generationen. Både Optibloc och stommen är IP66, vilket gör detta till en dubbel IP66-enhet. Samtidigt som en förstklassig fotometrisk prestanda erhålls är det möjligt med ett maximalt avstånd där TI inte är det största kravet. Den är särskilt lämplig för renoveringsprojekt med ett förbestämt stolpavstånd. Comfort-optik: Detta är en ny innovativ optisk utveckling som har utformats runt EN13201-standarderna. Den maximerar komforten genom att uppfylla alla TI-krav samtidigt som alla andra kriterier optimeras. Dessutom fungerar denna helt nya reflektorgenerationen på ett mycket bättre sätt än andra optiska lösningar och tillsammans med samtliga metallhalogenlampor och nya ljuskällor som exempelvis CosmoPolis. Därmed kan trenden för vitt ljus bemötas bättre. Denna optik passar särskilt bra för nya projekt där man är ute efter att reducera energimängden och öka den visuella komforten. Många olika lampinställningar innebär att ljuskällan kan placeras precis där den behövs för att klara kraven i ett speciellt projekt. Vad är bländning och TI-graden? Bländning är det obehag och den synförsämring som upplevs när delar av synfältet är överdrivet ljusa i förhållande till omgivningen. Obehaglig bländning - bländning som förorsakar visuellt obehag utan att nödvändigtvis försämra förmågan att se detaljer = G Nedsättande bländning - bländning som försämrar förmågan att se detaljer utan att nödvändigtvis förorsaka visuellt obehag = TI 12

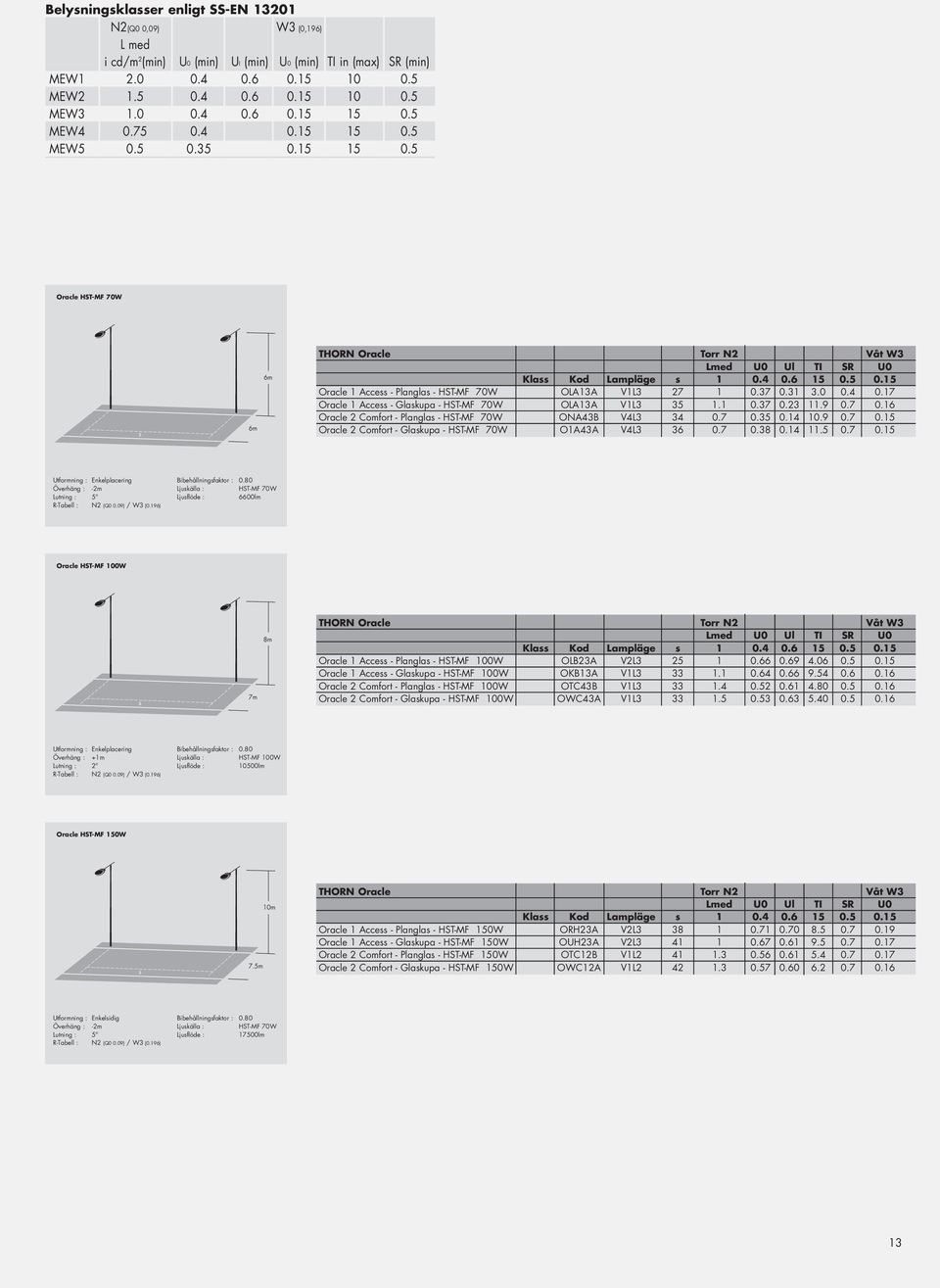

13 Belysningsklasser enligt SS-EN N2(Q0 0,09) W3 (0,196) L med i cd/m 2 (min) U0 (min) UI (min) U0 (min) TI in (max) SR (min) MEW MEW MEW MEW MEW Oracle HST-MF 70W s 6m 6m THORN Oracle Torr N2 Våt W3 Lmed U0 Ul TI SR U0 Klass Kod Lampläge s Oracle 1 Access - Planglas - HST-MF 70W OLA13A V1L Oracle 1 Access - Glaskupa - HST-MF 70W OLA13A V1L Oracle 2 Comfort - Planglas - HST-MF 70W ONA43B V4L Oracle 2 Comfort - Glaskupa - HST-MF 70W O1A43A V4L Utformning : Enkelplacering Bibehållningsfaktor : 0.80 Överhäng : -2m Ljuskälla : HST-MF 70W Lutning : 5 Ljusflöde : 6600lm R-Tabell : N2 (Q0 0.09) / W3 (0.196) Oracle HST-MF 100W s 7m 8m THORN Oracle Torr N2 Våt W3 Lmed U0 Ul TI SR U0 Klass Kod Lampläge s Oracle 1 Access - Planglas - HST-MF 100W OLB23A V2L Oracle 1 Access - Glaskupa - HST-MF 100W OKB13A V1L Oracle 2 Comfort - Planglas - HST-MF 100W OTC43B V1L Oracle 2 Comfort - Glaskupa - HST-MF 100W OWC43A V1L Utformning : Enkelplacering Bibehållningsfaktor : 0.80 Överhäng : +1m Ljuskälla : HST-MF 100W Lutning : 2 Ljusflöde : 10500lm R-Tabell : N2 (Q0 0.09) / W3 (0.196) Oracle HST-MF 150W s 7.5m 10m THORN Oracle Torr N2 Våt W3 Lmed U0 Ul TI SR U0 Klass Kod Lampläge s Oracle 1 Access - Planglas - HST-MF 150W ORH23A V2L Oracle 1 Access - Glaskupa - HST-MF 150W OUH23A V2L Oracle 2 Comfort - Planglas - HST-MF 150W OTC12B V1L Oracle 2 Comfort - Glaskupa - HST-MF 150W OWC12A V1L Utformning : Enkelsidig Bibehållningsfaktor : 0.80 Överhäng : -2m Ljuskälla : HST-MF 70W Lutning : 5 Ljusflöde : 17500lm R-Tabell : N2 (Q0 0.09) / W3 (0.196) 13

14 Installation och underhåll Installation och underhållsarbete är snabbt och effektivt vilket sparar tid och ökar säkerheten för entreprenören och vägtrafikanten Oracle har utformats med entreprenören i åtanke. Varje enskild egenskap har beaktats från installatörens synvinkel för en så enkel användning och säkerhet som möjligt. Oracle innehåller minsta möjliga material och är lätt och enkel att bära Den inbyggda roterande fästet klarar av en diameter på upp till 60 mm för montering på uteliggare och upp till 76 mm för montering på stolptopp utan att det behövs några extra fästen Fästs enkelt med två skruvar och bultar för att försäkra att armaturen inte roterar längs stolpen eller fästet utan behåller sin ursprungliga position En enda robust låsbygel framtill för enkel och säker åtkomst vid installation och underhåll Fästmekanism som håller kåpan öppen även i stark vind Åtkomst uppifrån innebär ett riskfritt arbete Armaturen levereras komplett (utan lampa) för att begränsa onödig hantering och förvirring vid val av driftdon vilket även reducerar installationstiden Kontakt- och sockelanslutningar har implementerats där det är möjligt för att underlätta den verktygsfria installationsproceduren Ledningsdragningen innefattar samtliga tre sektioner Enkel horisontal och vertikal inställning av ljuskällan. Dessutom har fabriksinställningarna optimerats för bra prestanda Driftdonet hålls fast av två fjädrar, men ytterligare två skruvar kan användas för utökad säkerhet över broar och järnvägsstationer På storlek två är en överkoppling möjlig vid en tvåarmad central installation med hjälp av en andra kabelförskruvning vilket innebär att det endast behövs en kabel mellan stolpsäkring och armaturerna Stark låsbygel i rostfritt stål för enkel och säker öppning och låsning 2. Två skruvar och bultar fäster armaturen under hela dess livslängd 3. Det inbyggd roterande fästet möjliggör för 34 till 60 mm uteliggare eller 60 till 76 mm montering på stolptopp 4 och 5. En sidoingång eller montering i toppen av stolpen genomförs lätt med hjälp av en roterande tapp

15 Hos samtliga tre Oracleoptiklösningar kan ljuskällan och driftdonet bytas ut verktygsfritt på ett par sekunder Wide- och Comfort-optik: Ljuskällan/driftdonet tas enkelt bort Access-optik: Direkt tillgång till ljuskällan/driftdonet när armaturen är öppen Oracles självrengörande form förhindrar att damm lägger sig i armaturen och reducerar rengöringsarbetet till ett minimum Fullt IP66-skydd garanterar att komponenterna, inklusive ljuskälla, reflektor och kupa skyddas mot damm och fukt vilket resulterar i en ökad livslängd och ett reducerat rengöringsbehov TC-TELI-ljuskällor sätts fast på lamphållaren via en vridlåsmekanism Klass I-versionerna är helt jordade för att garantera installatörens säkerhet Klass II-versionerna har en automatisk strömavbrottsmekanism som bryter strömmen när kåpan öppnas Driftdon av klass II innehåller en testnyckel vilket innebär att entreprenören kan testa utrustningen på plats utan att stänga kåpan Driftdonet lossas via två fjädrar - inga verktyg behövs Driftdoninsatsen har utformats med ett handtag för att den ska vara lätt att ta bort Lampinställningarna ändras inte när ljuskällan eller driftdonet tas bort. Detta innebär att dina ursprungliga inställningar bevaras efter utfört arbete 15

16 16

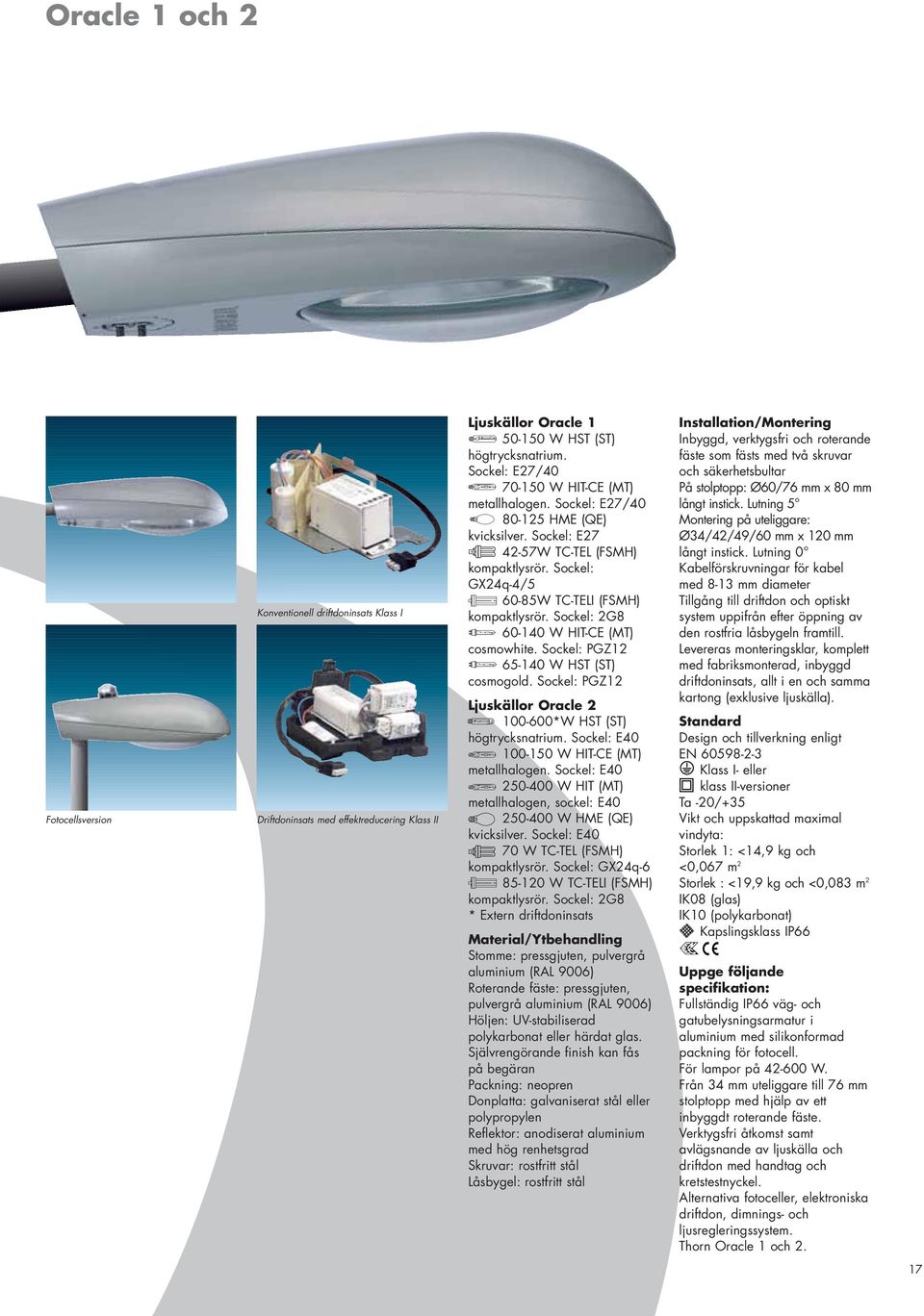

17 Oracle 1 och 2 Fotocellsversion Konventionell driftdoninsats Klass I Driftdoninsats med effektreducering Klass II Ljuskällor Oracle W HST (ST) högtrycksnatrium. Sockel: E27/ W HIT-CE (MT) metallhalogen. Sockel: E27/ HME (QE) kvicksilver. Sockel: E W TC-TEL (FSMH) kompaktlysrör. Sockel: GX24q-4/ W TC-TELI (FSMH) kompaktlysrör. Sockel: 2G W HIT-CE (MT) cosmowhite. Sockel: PGZ W HST (ST) cosmogold. Sockel: PGZ12 Ljuskällor Oracle *W HST (ST) högtrycksnatrium. Sockel: E W HIT-CE (MT) metallhalogen. Sockel: E W HIT (MT) metallhalogen, sockel: E W HME (QE) kvicksilver. Sockel: E40 70 W TC-TEL (FSMH) kompaktlysrör. Sockel: GX24q W TC-TELI (FSMH) kompaktlysrör. Sockel: 2G8 * Extern driftdoninsats Material/Ytbehandling Stomme: pressgjuten, pulvergrå aluminium (RAL 9006) Roterande fäste: pressgjuten, pulvergrå aluminium (RAL 9006) Höljen: UV-stabiliserad polykarbonat eller härdat glas. Självrengörande finish kan fås på begäran Packning: neopren Donplatta: galvaniserat stål eller polypropylen Reflektor: anodiserat aluminium med hög renhetsgrad Skruvar: rostfritt stål Låsbygel: rostfritt stål Installation/Montering Inbyggd, verktygsfri och roterande fäste som fästs med två skruvar och säkerhetsbultar På stolptopp: Ø60/76 mm x 80 mm långt instick. Lutning 5 Montering på uteliggare: Ø34/42/49/60 mm x 120 mm långt instick. Lutning 0 Kabelförskruvningar för kabel med 8-13 mm diameter Tillgång till driftdon och optiskt system uppifrån efter öppning av den rostfria låsbygeln framtill. Levereras monteringsklar, komplett med fabriksmonterad, inbyggd driftdoninsats, allt i en och samma kartong (exklusive ljuskälla). Standard Design och tillverkning enligt EN Klass I- eller klass II-versioner Ta -20/+35 Vikt och uppskattad maximal vindyta: Storlek 1: <14,9 kg och <0,067 m 2 Storlek : <19,9 kg och <0,083 m 2 IK08 (glas) IK10 (polykarbonat) Kapslingsklass IP66 Uppge följande specifikation: Fullständig IP66 väg- och gatubelysningsarmatur i aluminium med silikonformad packning för fotocell. För lampor på W. Från 34 mm uteliggare till 76 mm stolptopp med hjälp av ett inbyggdt roterande fäste. Verktygsfri åtkomst samt avlägsnande av ljuskälla och driftdon med handtag och kretstestnyckel. Alternativa fotoceller, elektroniska driftdon, dimnings- och ljusregleringssystem. Thorn Oracle 1 och 2. 17

18 20m 15m m 5m 0m -5m 5lux 20lux 40lux 30lux 55lux 10lux 2lux -10m -15m m 25m 20m 15m 10m 5m 0m 5m 10m 15m 20m 25m Projicerad vindyta: 0,058 (kupa) 0,067 (planglas) Oracle 1 Comfort shallow glaskupaglass Ljuskälla Lamp: HST : 150W ST W ULOR: 0, DLOR: 0, LOR: ,79 Monteringshöjd: Mounting height: 88m m Oracle storlek 1 Beställningsuppgifter Ljuskällor levereras separat Oracle storlek 1-230V - Klass II konventionella driftdon Utförande: Planglas Access Konventionell ORACLE 50W HST ST E ORACLE 50/70W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E Konventionell/Effektreducering ORACLE 70W/BP HST ST E ORACLE 100W/BP HST ST E ORACLE 150W/BP HST ST E ORACLE 80W/BP HME QE E ORACLE 125W/BP HME QE E Utförande: Glaskupa Access Konventionell ORACLE 50W HST ST E ORACLE 50/70W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E Konventionell/Effektreducering ORACLE 70W/BP HST ST E ORACLE 100W/BP HST ST E ORACLE 150W/BP HST ST E ORACLE 80W/BP HME QE E ORACLE 125W/BP HME QE E Utförande: PC-kupa Access Konventionell ORACLE 50W HST ST E ORACLE 50/70W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E Konventionell/Effektreducering ORACLE 70W/BP HST ST E ORACLE 100W/BP HST ST E ORACLE 150W/BP HST ST E ORACLE 80W/BP HME QE E ORACLE 125W/BP HME QE E Utförande: Planglas Comfort Konventionell ORACLE 50W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 80W HME QE E ORACLE 125W HME QE E Konventionell/Effektreducering ORACLE 70W/BP HST ST E ORACLE 100W/BP HST ST E ORACLE 150W/BP HST ST E Utförande: Glaskupa Comfort Konventionell ORACLE 50W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E Konventionell/Effektreducering ORACLE 70W/BP HST ST E ORACLE 100W/BP HST ST E ORACLE 150W/BP HST ST E Utförande: PC-kupa Comfort Konventionell ORACLE 50W HST ST E ORACLE 70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E Konventionell/Effektreducering ORACLE 70W/BP HST ST E ORACLE 100W/BP HST ST E ORACLE 150W/BP HST ST E

19 20m 15m m 5m 0m 10lux 30lux 50lux 5lux 20lux 65lux 40lux -5m -10m m -25m -20m -15m -10m -5m 0m 5m 10m 15m 20m 25m Projicerad vindyta: 0,058 (kupa) 0,067 (planglas) Oracle 12 wide Comfort shallow glaskupa glass Ljuskälla Lamp: HST : 250W ST 150 W ULOR: 0, DLOR: 0, LOR: ,79 Monteringshöjd: Mounting height: 810m m Oracle storlek 1 Beställningsuppgifter Ljuskällor levereras separat Oracle storlek V Klass II Elekroniska driftdon Utförande: Planglas Access Elektroniskt ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 42 TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 70W/BP HST DGE ST E ORACLE 100W/BP HST DGE ST E ORACLE 150W/BP HST DGE ST E Utförande: Glaskupa Access Elektroniskt ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 42 TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 70W/BP HST DGE ST E ORACLE 100W/BP HST DGE ST E ORACLE 150W/BP HST DGE ST E Utförande: PC-kupa Access Elektroniskt ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 42 TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 70W/BP HST DGE ST E ORACLE 100W/BP HST DGE ST E ORACLE 150W/BP HST DGE ST E Utförande: Planglas Comfort Elektroniskt ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 65W CPO-TG ST PGZ ORACLE 140W CPO-TG ST PGZ ORACLE 60W CPO-TW MT PGZ ORACLE 140W CPO-TW MT PGZ ORACLE 42 TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 70W/BP HST DGE ST E ORACLE 100W/BP HST DGE ST E ORACLE 150W/BP HST DGE ST E

20 20m 15m m 5m 0m -5m 5lux 20lux 40lux 30lux 55lux 10lux 2lux -10m -15m m 25m 20m 15m 10m 5m 0m 5m 10m 15m 20m 25m Projicerad vindyta: 0,058 (kupa) 0,067 (planglas) Oracle 1 Comfort shallow glaskupaglass Ljuskälla Lamp: HST : 150W ST W ULOR: 0, DLOR: 0, LOR: ,79 Monteringshöjd: Mounting height: 88m m Oracle storlek 1 Beställningsuppgifter Ljuskällor levereras separat Utförande: Glaskupa Comfort Elektroniskt ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 65W CPO-TG ST PGZ ORACLE 140W CPO-TG ST PGZ ORACLE 60W CPO-TW MT PGZ ORACLE 140W CPO-TW MT PGZ ORACLE 42 TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 70W/BP HST DGE ST E ORACLE 100W/BP HST DGE ST E ORACLE 150W/BP HST DGE ST E Utförande: PC-kupa Comfort Elektroniskt ORACLE 50W HST DGE ST E ORACLE 70W HST DGE ST E ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 70W HIT DGE MT E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 65W CPO-TG ST PGZ ORACLE 140W CPO-TG ST PGZ ORACLE 60W CPO-TW MT PGZ ORACLE 140W CPO-TW MT PGZ ORACLE 42 TC-TEL FSMH Gx24q ORACLE 57W TC-TEL FSMH Gx24q ORACLE 60W TC-TELI FSMH 2G ORACLE 85W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 70W/BP HST DGE ST E ORACLE 100W/BP HST DGE ST E ORACLE 150W/BP HST DGE ST E

21 20m 15m m 5m 0m 10lux 30lux 50lux 5lux 20lux 65lux 40lux -5m -10m m -25m -20m -15m -10m -5m 0m 5m 10m 15m 20m 25m Projicerad vindyta: 0,073 (kupa) 0,083 (planglas) Oracle 2 wide Wide shallow glaskupaglass Ljuskälla Lamp: HST : 250W ST W ULOR: 0, DLOR: 0, LOR: ,77 Monteringshöjd: Mounting height: 10 10m m Oracle storlek 2 Beställningsuppgifter Ljuskällor levereras separat Oracle storlek 2-230V - Klass II konventionella driftdon Utförande: Planglas Access Konventionell ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 250W HID ST/MT E ORACLE 400W HID ST/MT E ORACLE 250W HME QE E ORACLE 400W HME QE E Konventionell/Effektreducering ORACLE 150W/BP HST ST E ORACLE 250W/BP HST ST E ORACLE 400W/BP HST ST E Utförande: Glaskupa Access Konventionell ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 250W HID ST/MT E ORACLE 400W HID ST/MT E ORACLE 600W HST NG ST E Konventionell/Effektreducering ORACLE 150W/BP HST ST E ORACLE 250W/BP HST ST E ORACLE 400W/BP HST ST E Utförande: Planglas Comfort Konventionell ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 250W HID ST/MT E ORACLE 400W HID ST/MT E ORACLE 250W HME QE E Konventionell/Effektreducering ORACLE 150W/BP HST ST E ORACLE 250W/BP HST ST E ORACLE 400W/BP HST ST E Utförande: Glaskupa Comfort Konventionell ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E ORACLE 250W HID ST/MT E ORACLE 400W HID ST/MT E Konventionell/Effektreducering ORACLE 150W/BP HST ST E ORACLE 250W/BP HST ST E ORACLE 400W/BP HST ST E

22 20m 15m m 5m 0m -5m 5lux 20lux 40lux 30lux 55lux 10lux 2lux -10m -15m m 25m 20m 15m 10m 5m 0m 5m 10m 15m 20m 25m Projicerad vindyta: 0,073 (kupa) 0,083 (planglas) Oracle 21 Comfort Wide glaskupa shallow glass Ljuskälla Lamp: HST : 150W ST 250 W ULOR: 0, DLOR: 0, LOR: ,77 Monteringshöjd: Mounting height: 10 8m m Oracle storlek 2 Beställningsuppgifter Ljuskällor levereras separat Oracle storlek V Klass II Elektroniska driftdon Utförande: Planglas Access Elektroniskt ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 150W/BP HST DGE ST E ORACLE 250W/BP HST DGE ST E ORACLE 400W/BP HST DGE ST E Utförande: Glaskupa Access Elektroniskt ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 150W/BP HST DGE ST E ORACLE 250W/BP HST DGE ST E ORACLE 400W/BP HST DGE ST E40 12 Utförande: Planglas Comfort Elektroniskt ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 150W/BP HST DGE ST E ORACLE 250W/BP HST DGE ST E ORACLE 400W/BP HST DGE ST E Utförande: Glaskupa Comfort Elektroniskt ORACLE 100W HST DGE ST E ORACLE 150W HST DGE ST E ORACLE 250W HST DGE ST E ORACLE 400W HST DGE ST E ORACLE 100W HIT DGE MT E ORACLE 150W HIT DGE MT E ORACLE 250W HIT DGE MT E ORACLE 400W HIT DGE MT E ORACLE 70W TC-TEL FSMH Gx24q ORACLE 85W TC-TELI FSMH 2G ORACLE 120W TC-TELI FSMH 2G Elektroniskt/Stepdim ORACLE 150W/BP HST DGE ST E ORACLE 250W/BP HST DGE ST E ORACLE 400W/BP HST DGE ST E
