LED E-Source. Compact. Cost

Transkript

1 Genom att använda sig av den senaste generationen av halvledarteknologi har våra tekniker med LED E-source utvecklat en produktserie med lång livslängd, ett kompakt format, och därtill exceptionella ljusegenskaper och inte minst ett lågt pris. är ett utmärkt exempel på Xform innovationsprocess. Genom att placera LED komponenterna direkt på kylflänsen blir värmeavledningen effektivare vilket i sin tur ger högre effektivitet och ökad livslängd. LED lampor utstrålar endast UV fritt ljus i en riktning. Genom att utnyttja detta faktum har vi använt reflektorer och optik som sammantaget ger en prestanda som överträffar alla övriga på marknaden förekommande system. ger kort sagt bästa möjliga Prestanda, Kvalitet och Ljuskontroll. Cost Compact PRESTANDA Med ett energi till ljus förhållande på 102 Lm/ Watt. har en A rankning vad ga ller energiförbrukning har av flera lyfts fram som det i sa rklass ba sta valet ur miljöha nseende. Inga skadliga tungmetaller anva nds. a r kostnadseffektivt. Med en livsla ngd på timmar a r systemet praktiskt taget underhållsfritt. a r kompakt LED-E Source håller hög elsa kerhet. Systemet drivs med låg spa nning och ger ingen risk för stötar eller överhettning av omgivande byggnadsmaterial. KVALITET - har 3 års garanti. - LED E Source ger ett UV fritt ljus utan värmestrålning till det belysta objektet. Belysta föremål bibehåller färg och struktur. - har utma rkta egenskaper vad ga ller fa rgåtergivning med ett Ra va rde på garanterar en konstant färgtemperatur och ljusintensitet under hela sin livslängd. - LED E-source ger ett flimmerfritt ljus utan irriterande elektromagnetiska störningar. - är vibrations och stötsäkert. Carefree Cool Colour Control

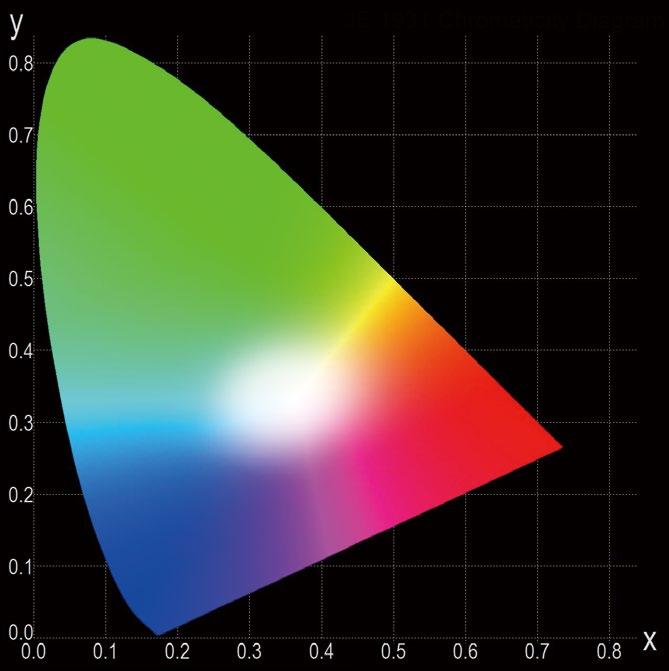

2 LED E-SOURCE FA RGA TERGIVNING K Exempel halogenlampa Exempel kompakt metall halogen lampa Exempel lysrörs lampa Ra R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R K Industri standard LED CRI Genom att va lja LED och fosformaterial kan ett mycket högt fa rgrenderings index på Ra-96 uppnås. har designats för mycket goda egenskaper i de referensfärger som ligger närmast hud och andra naturliga material som exempelvis trä, läder och växter. Ett annat bra exempel är referensfärgen R9 (Röd) där LED E-Source med god marginal överträffar traditionella ljuskällor och andra LED produkter. LED E-SOURCE LJUSKONTROLL a r revolutionerande vad ga ller kontrollerbart ljus. LED E-source kan fås i en ma ngd olika fa rgtemperaturer. Systemet är dimbart, och full ljusstyrka uppnås omedelbart efter att lamporna slagits på. finns i fa rgtemperatur om K, K och K. finns med optiska tillbehör för smal, mellan och bredstrålande ljus. finns i flera anva ndarva nliga storlekar, baserade på ljusflöde (Lumen) ista llet för elektrisk effekt. ger en ja mn ljusdistribution. Vissa traditionella lampor och LED-lampor har en ojämn ljusdistribution. har en koncentrerad flat ljusgivare med en symmetrisk reflektor som garanterar en perfekt ljusbild. Halogen LED array XFORM LED E-Source LED E-SOURCE HO G FA RG PRECISION Färgtemperatur tabell 7000K 6000K Standard vit LED 6500K General diffusion HID lamp HID lamp + reflector I traditionella lampor genereras ljuset av en glödtråd eller ett filament. Då filamentet utstrålar ljus främst över det horisontella planet måste en reflektor användas för återreflektera ljuset dit det önskas. I denna process går en del av ljuset förlorat. Eftersom reflektorn är placerad bakom filamentet finns en risk för en synlig skugga i ljusbilden K Dags ljus 0.38 K Kallvitt lysrör 4200K MacAdam Ellipses (1, 2, 3 and 4 step) ANSI NEMA Standard Industry Standard Colour Bins White finns i fa rgtemperaturer om, och K. Dessa faller la ngs med black body locus för ett brilliant, naturligt vitt ljus med en tolerans motsvarande MacAdam 2. K 2000K Standard metall halogen K Halogen lampa K Glödlampa K General diffusion + reflector använder en flat ljusgivare som endast sprider ljuset vertikalt. Därigenom behöver endast en liten del av ljuset återreflekteras i den optiska reflektorn. LED ljuskällan får därmed en högre verkningsgrad. Då inga mekaniska detaljer skymmer ljuset erhålls en väl definierad och symmetriskt ljusbild.

3 Ø55mm 74 mm ANVA NDAR VA NLIGA STORLEKAR (LUMEN) 9 Watt 12 Watt Ljusflöde (Lm) DIM NO Färgåtergivning (Ra) 18 Watt Watt White Tone Watt 2500 Färgtemperatur (K) to 5500 Ersätter 35W HALOGEN 20W HID 50W HALOGEN 35W HID 26W CFL N/A 50W HID 36W CFL Drivström (ma) Temperatur på höljet (Tc) Max omgivnings temperatur (C) Livslängd L < 80 C 1 : 1

4 LED E-SOURCE I EN UTSTA LLNING Ljuset är koncentrerat i väl definierade ljuskäglor. Genom de effektiva reflektorerna uppnås en separerad ljusbild från varje armatur och ljuset upplevs som mera fokuserat på utställningsobjekten. Passagerna erhåller mindre reflekterat ljus vilket om så önskas kan kompenseras med tilläggsarmaturer speciellt avsedda för bakgrundsljus. Genom att använda i utställningar kan initiala besparingar göras då ett mindre antal armaturer kommer behövas. Besparingar kan också göras långsiktigt genom lägre energiförbrukning och ett i princip underhållsfritt system. Till detta kan läggas en större ljusupplevelse, med bättre fokus, högre kontrast och inte minst varor som exponeras i sina naturliga färger. 18 Watt Spotlight Bakgrunds ljus Utställnings yta 120 Kvm. Antal armaturer 76 stk. 9 stk. Reflektorns spridningsvinkel Spot Bredstrålande Energiåtgång per armatur 18 WATT 48 WATT Ljusflöde per armatur 1750 Lumen 2500 Lumen Verkningsgrad Energi konsumtion TOTAL :15 WATT / Kvm.

5 Glödlampa Halogenlampa Kompaktlysrör (CFL) Ersättningslampa med LED Urladdningslampa metall halogen LED E-Source ENERGIFO RLUST ENERGIFO RLUST 100 WATT 77 WATT 28 WATT 26 WATT 20 WATT 18 WATT Elektrisk ström värmer lampans glödtråd som därigenom avger synligt ljus men också en stor del värme. Halogengaser i ljuskällan som exempelvis Jod skyddar glödtråden från slitage och den kan därför brinna med högre intensitet. Elektriskt laddad gas i lampan avger UV strålar vilka omvandlas till synligt ljus i ljuskällans fosforbelagda ytskikt. LED lampan innehåller ett antal små lysdioder som avger ljus genom en princip kallad elektroluminiscens. Ljus alstras igenom en elektrisk urladdning i en keramisk brännare som innehåller Kvicksilver, Argon och metallsalter. Högeffektiva LED är monterade direkt på en kylfläns som leder bort värme från ljuskällan. Dioderna kan därför drivas med högre ström och får därigenom högre effektivitet. Livsla ngd: 750 Timmar Pris: $0,37 per lampa Lampkostnad: $0,49 per Energikostnad: $15 per Total kostnad: $15.49 per Livsla ngd: 2000 Timmar Pris: $3,50 per lampa Lampkostnad: $1,70 per Energikostnad: $11,55 per Total kostnad: $13,25 per Livsla ngd: 16,000 Timmar Pris: $6,00 per lampa Lampkostnad: $0,10 per Energikostnad: $4,50 per Total kostnad: $4,90 per Livsla ngd: 20,000 Timmar Pris: $45 per lampa Lampkostnad: $2,25 per Energikostnad: $3,90 per Total kostnad: $6,15 per Livsla ngd: 10,000 Timmar Pris: $40,00 per lampa Lampkostnad: $4,00 per Energikostnad: $3,00 per Total kostnad: $7,00 per Livsla ngd: 50,000 Timmar Pris: $0,50 per lampa Lampkostnad: $1,00 per Energikostnad: $3,70 per Total kostnad: $4,70 per Total kostnad: $15.49 per Total kostnad: $13,25 per Total kostnad: $4,90 per Total kostnad: $6,15 per Total kostnad: $7,00 per Total kostnad: $4,70 per
