Lampor för att se och synas. LED-belysning. Arbetsbelysning Ljusramper Varningsljus Gårdsarmaturer

Transkript

1 Lampor för att se och synas LED-belysning Arbetsbelysning Ljusramper Varningsljus Gårdsarmaturer

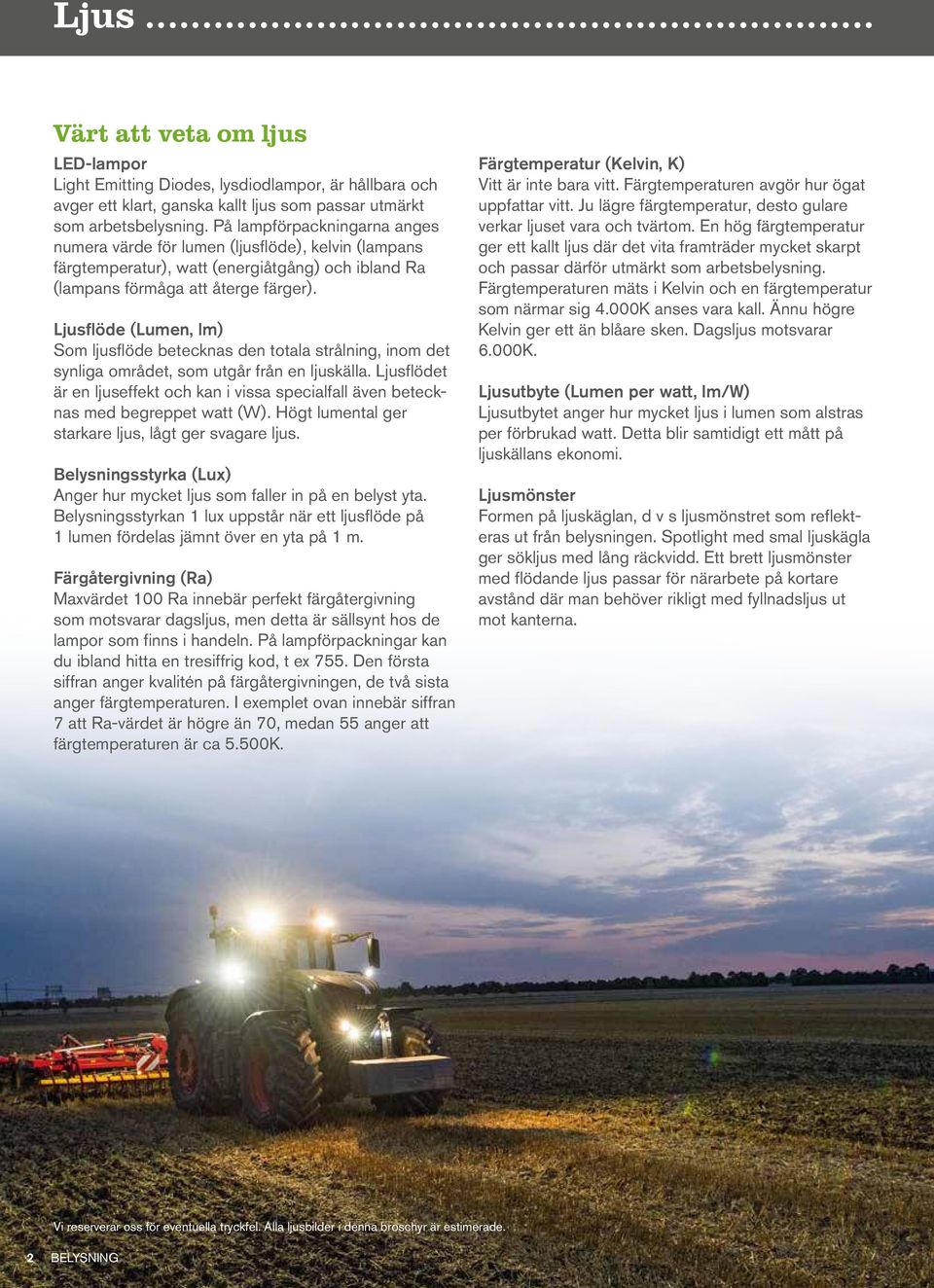

2 Ljus... Värt att veta om ljus LED-lampor Light Emitting Diodes, lysdiodlampor, är hållbara och avger ett klart, ganska kallt ljus som passar utmärkt som arbetsbelysning. På lampförpackningarna anges numera värde för lumen (ljusflöde), kelvin (lampans färgtemperatur), watt (energiåtgång) och ibland Ra (lampans förmåga att återge färger). Ljusflöde (, lm) Som ljusflöde betecknas den totala strålning, inom det synliga området, som utgår från en ljuskälla. Ljusflödet är en ljuseffekt och kan i vissa specialfall även betecknas med begreppet watt (W). Högt lumental ger starkare ljus, lågt ger svagare ljus. Belysningsstyrka (Lux) Anger hur mycket ljus som faller in på en belyst yta. Belysningsstyrkan 1 lux uppstår när ett ljusflöde på 1 lumen fördelas jämnt över en yta på 1 m. Färgåtergivning (Ra) Maxvärdet 100 Ra innebär perfekt färgåtergivning som motsvarar dagsljus, men detta är sällsynt hos de lampor som finns i handeln. På lampförpackningar kan du ibland hitta en tresiffrig kod, t ex 755. Den första siffran anger kvalitén på färgåtergivningen, de två sista anger färgtemperaturen. I exemplet ovan innebär siffran 7 att Ra-värdet är högre än 70, medan 55 anger att färgtemperaturen är ca 5.500K. Färgtemperatur (Kelvin, K) Vitt är inte bara vitt. Färgtemperaturen avgör hur ögat uppfattar vitt. Ju lägre färgtemperatur, desto gulare verkar ljuset vara och tvärtom. En hög färgtemperatur ger ett kallt ljus där det vita framträder mycket skarpt och passar därför utmärkt som arbetsbelysning. Färgtemperaturen mäts i Kelvin och en färgtemperatur som närmar sig 4.000K anses vara kall. Ännu högre Kelvin ger ett än blåare sken. Dagsljus motsvarar 6.000K. Ljusutbyte ( per watt, lm/w) Ljusutbytet anger hur mycket ljus i lumen som alstras per förbrukad watt. Detta blir samtidigt ett mått på ljuskällans ekonomi. Formen på ljuskäglan, d v s ljusmönstret som reflekteras ut från belysningen. Spotlight med smal ljuskägla ger sökljus med lång räckvidd. Ett brett ljusmönster med flödande ljus passar för närarbete på kortare avstånd där man behöver rikligt med fyllnadsljus ut mot kanterna. Vi reserverar oss för eventuella tryckfel. Alla ljusbilder i denna broschyr är estimerade. 2 BELYSNING

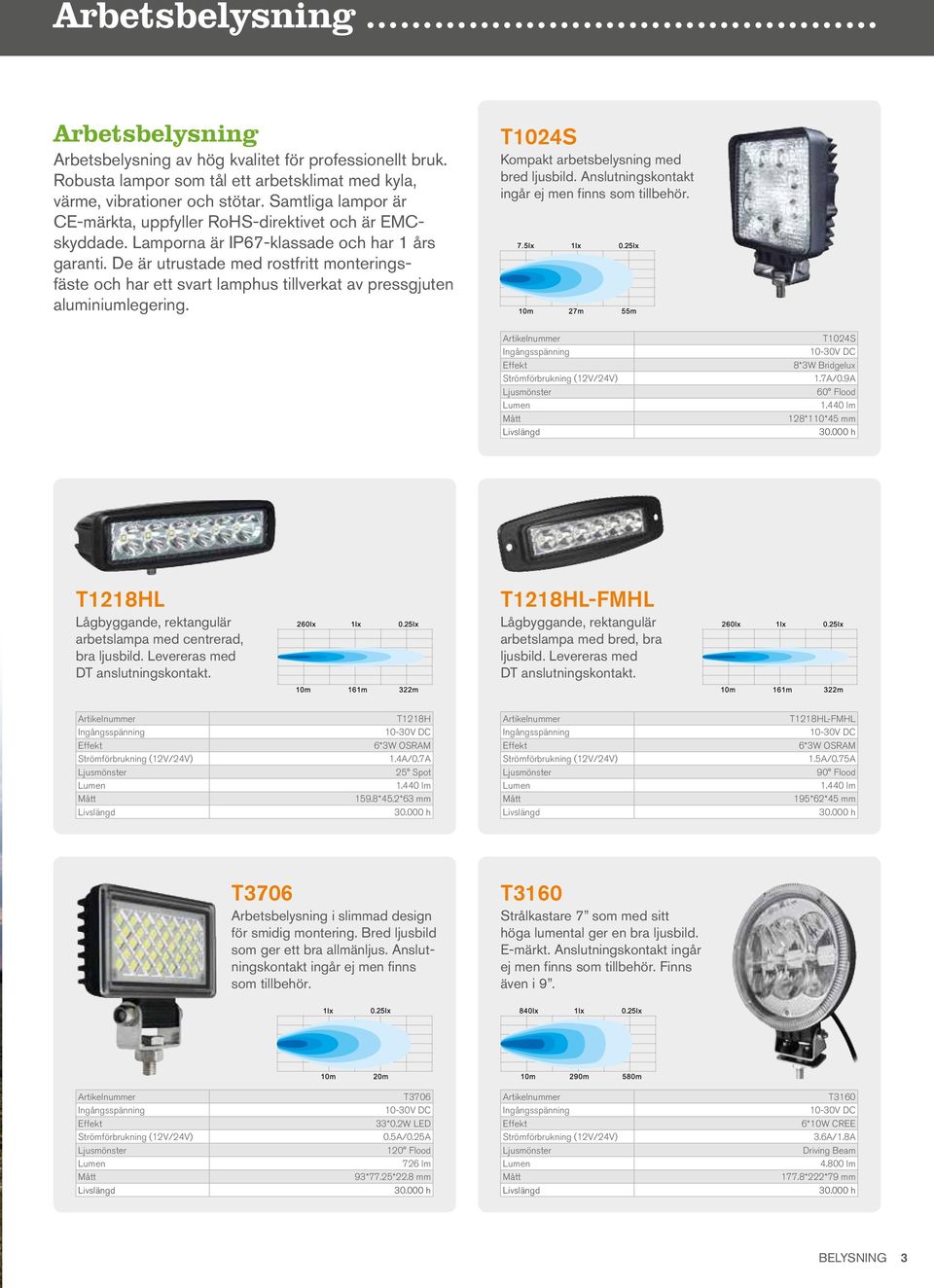

3 Arbetsbelysning... Arbetsbelysning Arbetsbelysning av hög kvalitet för professionellt bruk. Robusta lampor som tål ett arbetsklimat med kyla, värme, vibrationer och stötar. Samtliga lampor är CE-märkta, uppfyller RoHS-direktivet och är EMCskyddade. Lamporna är IP67-klassade och har 1 års garanti. De är utrustade med rostfritt monteringsfäste och har ett svart lamphus tillverkat av pressgjuten aluminiumlegering. T1024S Kompakt arbetsbelysning med bred ljusbild. Anslutningskontakt ingår ej men finns som tillbehör. T1024S 8*3W Bridgelux 1.7A/0.9A 60 Flood lm 128*110*45 mm T1218HL Lågbyggande, rektangulär arbetslampa med centrerad, bra ljusbild. Levereras med DT anslutningskontakt. T1218HL-FMHL Lågbyggande, rektangulär arbetslampa med bred, bra ljusbild. Levereras med DT anslutningskontakt. T1218H T1218HL-FMHL 1.4A/0.7A 1.5A/0.75A 25 Spot 90 Flood lm lm 159.8*45.2*63 mm 195*62*45 mm T3706 Arbetsbelysning i slimmad design för smidig montering. Bred ljusbild som ger ett bra allmänljus. Anslutningskontakt ingår ej men finns som tillbehör. T3160 Strålkastare 7 som med sitt höga lumental ger en bra ljusbild. E-märkt. Anslutningskontakt ingår ej men finns som tillbehör. Finns även i 9. T3706 T *0.2W LED 6*10W CREE 0.5A/0.25A 3.6A/1.8A 120 Flood Driving Beam 726 lm lm 93*77.25*22.8 mm 177.8*222*79 mm BELYSNING 3

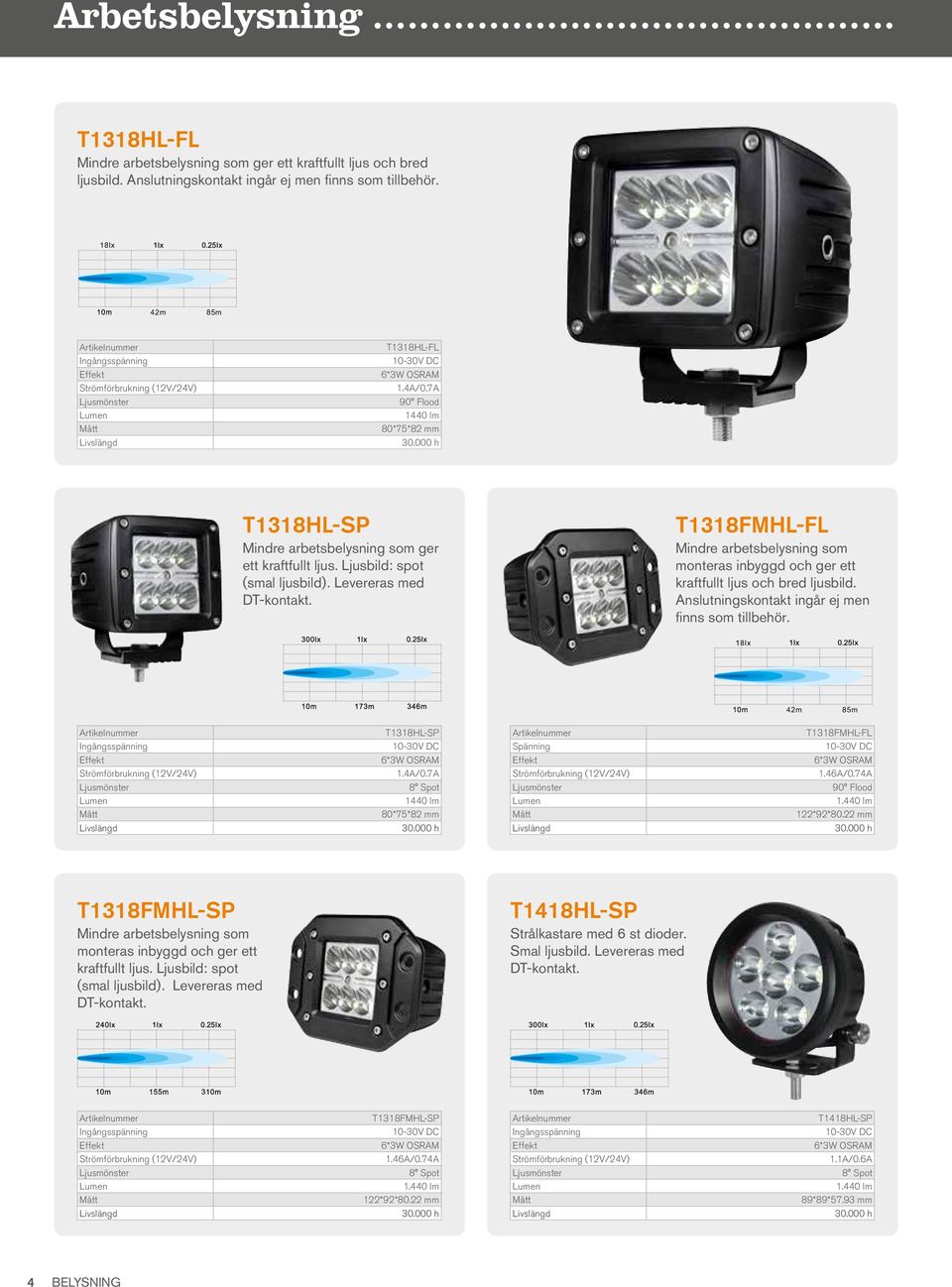

4 Arbetsbelysning... T1318HL-FL Mindre arbetsbelysning som ger ett kraftfullt ljus och bred ljusbild. Anslutningskontakt ingår ej men finns som tillbehör. 18lx 42m Flood Beam 85m T1318HL-FL 1.4A/0.7A 90 Flood 1440 lm 80*75*82 mm T1318HL-SP Mindre arbetsbelysning som ger ett kraftfullt ljus. Ljusbild: spot (smal ljusbild). Levereras med DT-kontakt. T1318FMHL-FL Mindre arbetsbelysning som monteras inbyggd och ger ett kraftfullt ljus och bred ljusbild. Anslutningskontakt ingår ej men finns som tillbehör. 18lx 42m 85m T1318HL-SP 1.4A/0.7A 8 Spot 1440 lm 80*75*82 mm Spänning Flood Beam T1318FMHL-FL 1.46A/0.74A 90 Flood lm 122*92*80.22 mm T1318FMHL-SP Mindre arbetsbelysning som monteras inbyggd och ger ett kraftfullt ljus. Ljusbild: spot (smal ljusbild). Levereras med DT-kontakt. T1418HL-SP Strålkastare med 6 st dioder. Smal ljusbild. Levereras med DT-kontakt. T1318FMHL-SP 1.46A/0.74A 8 Spot lm 122*92*80.22 mm T1418HL-SP 1.1A/0.6A 8 Spot lm 89*89*57.93 mm 4 BELYSNING

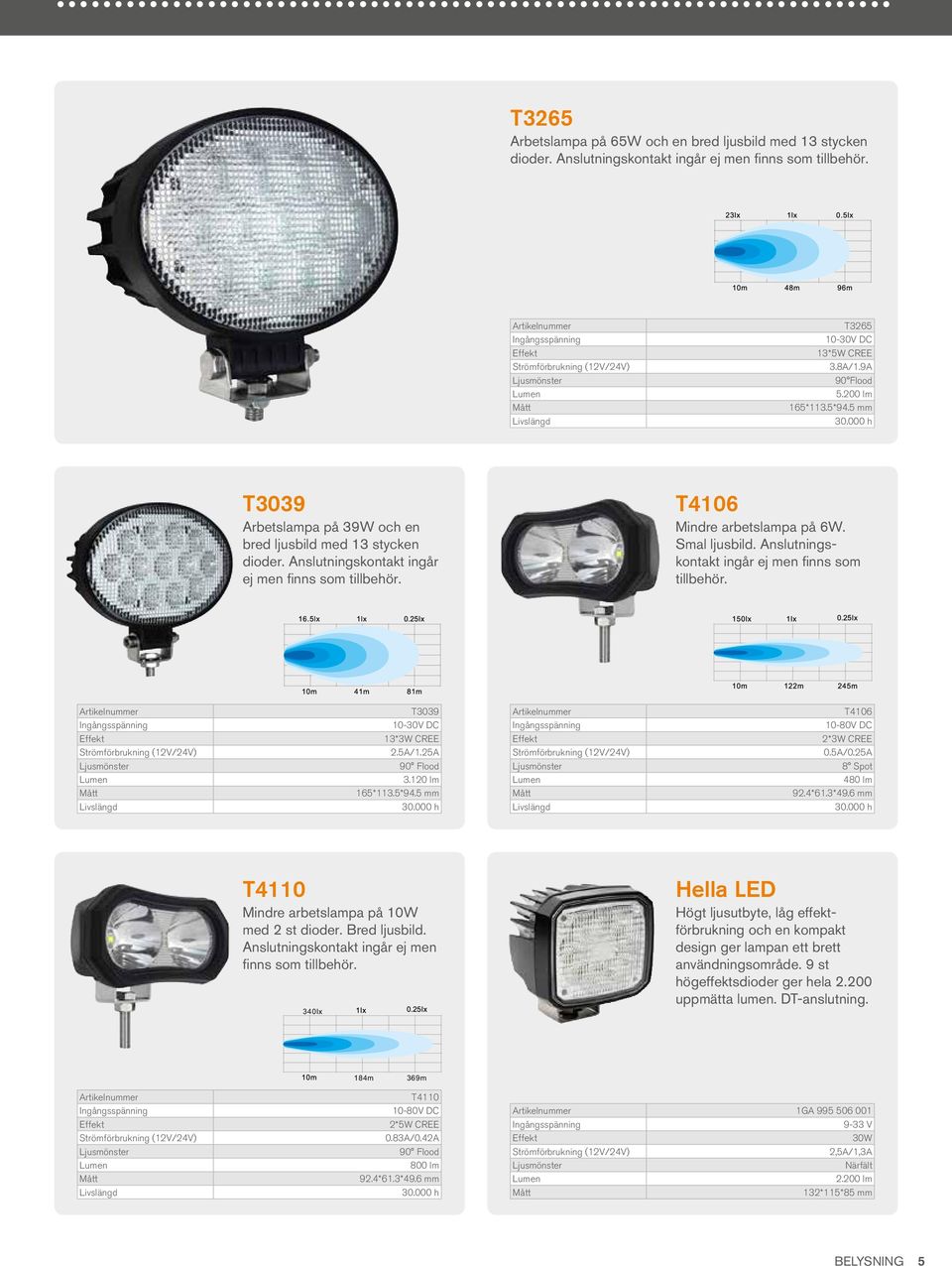

5 ... T3265 Arbetslampa på 65W och en bred ljusbild med 13 stycken dioder. Anslutningskontakt ingår ej men finns som tillbehör. T *5W CREE 3.8A/1.9A 90 Flood lm 165*113.5*94.5 mm T3039 Arbetslampa på 39W och en bred ljusbild med 13 stycken dioder. Anslutningskontakt ingår ej men finns som tillbehör. T4106 Mindre arbetslampa på 6W. Smal ljusbild. Anslutningskontakt ingår ej men finns som tillbehör. T3039 T V DC 13*3W CREE 2*3W CREE 2.5A/1.25A 0.5A/0.25A 90 Flood 8 Spot lm 480 lm 165*113.5*94.5 mm 92.4*61.3*49.6 mm T4110 Mindre arbetslampa på 10W med 2 st dioder. Bred ljusbild. Anslutningskontakt ingår ej men finns som tillbehör. Hella LED Högt ljusutbyte, låg effektförbrukning och en kompakt design ger lampan ett brett användningsområde. 9 st högeffektsdioder ger hela uppmätta lumen. DT-anslutning. 340lx 184m 369m T V DC 2*5W CREE 0.83A/0.42A 90 Flood 800 lm 92.4*61.3*49.6 mm 1GA V 30W 2,5A/1,3A Närfält lm 132*115*85 mm BELYSNING 5

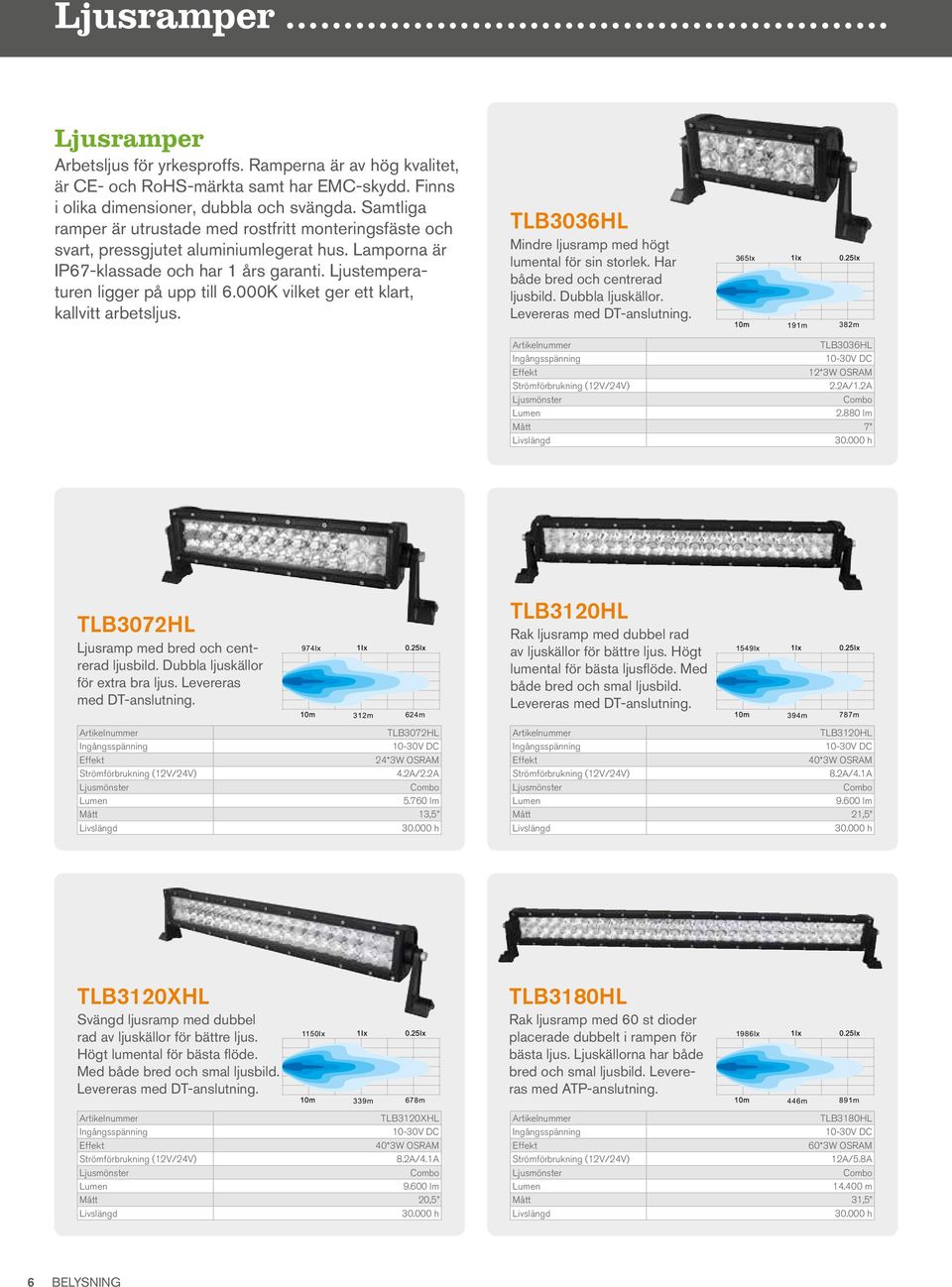

6 Ljusramper... Ljusramper Arbetsljus för yrkesproffs. Ramperna är av hög kvalitet, är CE- och RoHS-märkta samt har EMC-skydd. Finns i olika dimensioner, dubbla och svängda. Samtliga ramper är utrustade med rostfritt monteringsfäste och svart, pressgjutet aluminiumlegerat hus. Lamporna är IP67-klassade och har 1 års garanti. Ljustemperaturen ligger på upp till 6.000K vilket ger ett klart, kallvitt arbetsljus. TLB3036HL Mindre ljusramp med högt lumental för sin storlek. Har både bred och centrerad ljusbild. Dubbla ljuskällor. Levereras med DT-anslutning. 365lx 191m 382m TLB3036HL 12*3W OSRAM 2.2A/1.2A lm 7 TLB3072HL Ljusramp med bred och centrerad ljusbild. Dubbla ljuskällor för extra bra ljus. Levereras med DT-anslutning. 974lx 312m 624m TLB3120HL Rak ljusramp med dubbel rad av ljuskällor för bättre ljus. Högt lumental för bästa ljusflöde. Med både bred och smal ljusbild. Levereras med DT-anslutning. 1549lx 394m 787m TLB3072HL 24*3W OSRAM 4.2A/2.2A lm 13,5 TLB3120HL 40*3W OSRAM 8.2A/4.1A lm 21,5 TLB3120XHL Svängd ljusramp med dubbel rad av ljuskällor för bättre ljus. Högt lumental för bästa flöde. Med både bred och smal ljusbild. Levereras med DT-anslutning. 1150lx 339m 678m TLB3180HL Rak ljusramp med 60 st dioder placerade dubbelt i rampen för bästa ljus. Ljuskällorna har både bred och smal ljusbild. Levereras med ATP-anslutning. 1986lx 446m 891m TLB3120XHL 40*3W OSRAM 8.2A/4.1A lm 20,5 TLB3180HL 60*3W OSRAM 12A/5.8A m 31,5 6 BELYSNING

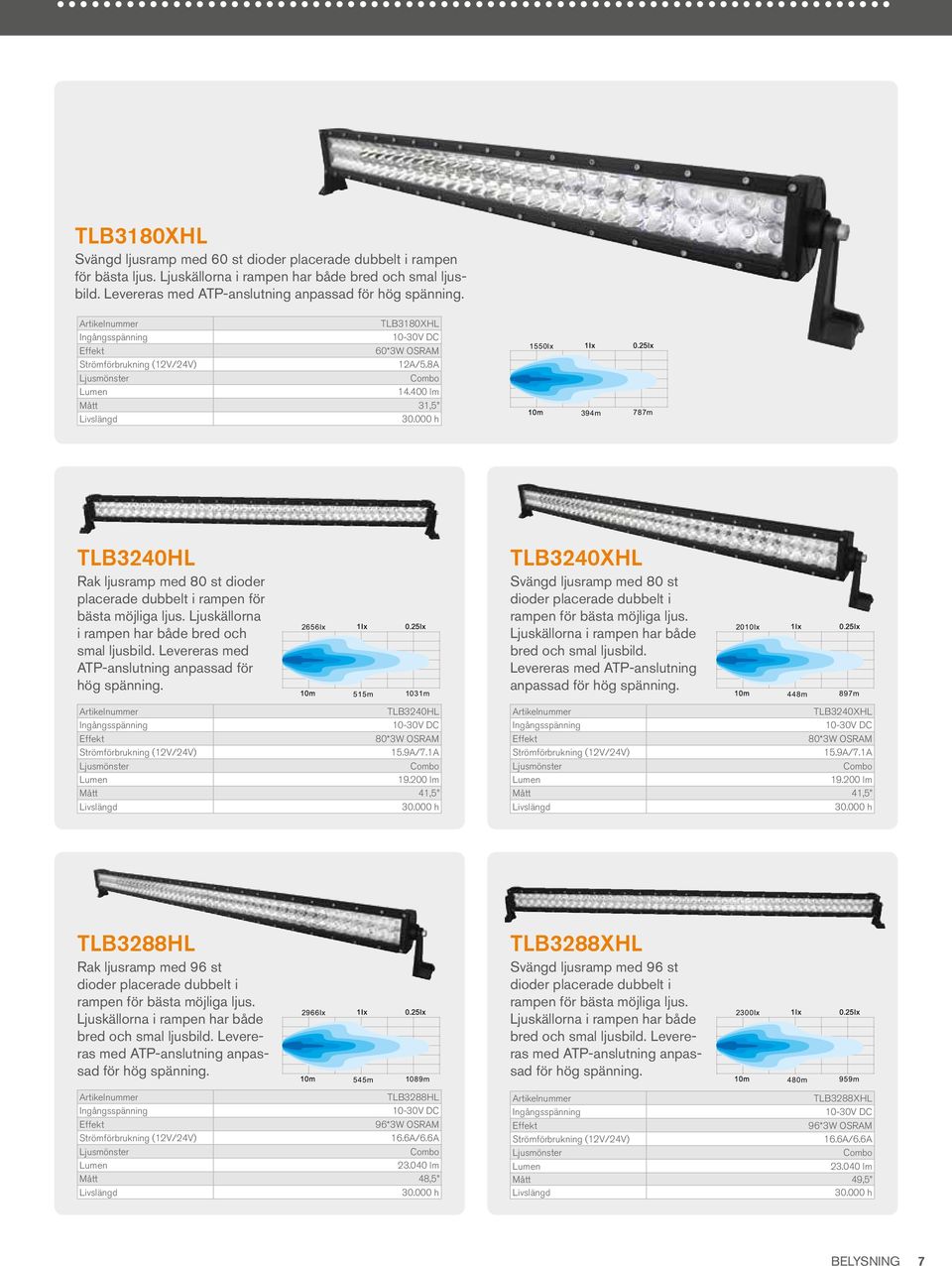

7 ... TLB3180XHL Svängd ljusramp med 60 st dioder placerade dubbelt i rampen för bästa ljus. Ljuskällorna i rampen har både bred och smal ljusbild. Levereras med ATP-anslutning anpassad för hög spänning. TLB3180XHL 60*3W OSRAM 12A/5.8A lm 31,5 1550lx 394m 787m TLB3240HL Rak ljusramp med 80 st dioder placerade dubbelt i rampen för bästa möjliga ljus. Ljuskällorna i rampen har både bred och smal ljusbild. Levereras med ATP-anslutning anpassad för hög spänning. 2656lx 515m 1031m TLB3240HL 80*3W OSRAM 15.9A/7.1A lm 41,5 TLB3240XHL Svängd ljusramp med 80 st dioder placerade dubbelt i rampen för bästa möjliga ljus. Ljuskällorna i rampen har både bred och smal ljusbild. Levereras med ATP-anslutning anpassad för hög spänning. 2010lx 448m 897m TLB3240XHL 80*3W OSRAM 15.9A/7.1A lm 41,5 TLB3288HL Rak ljusramp med 96 st dioder placerade dubbelt i rampen för bästa möjliga ljus. Ljuskällorna i rampen har både bred och smal ljusbild. Levereras med ATP-anslutning anpassad för hög spänning. 2966lx 545m 1089m TLB3288HL A/6.6A lm 48,5 TLB3288XHL Svängd ljusramp med 96 st dioder placerade dubbelt i rampen för bästa möjliga ljus. Ljuskällorna i rampen har både bred och smal ljusbild. Levereras med ATP-anslutning anpassad för hög spänning. 2300lx 480m 959m TLB3288XHL A/6.6A lm 49,5 BELYSNING 7

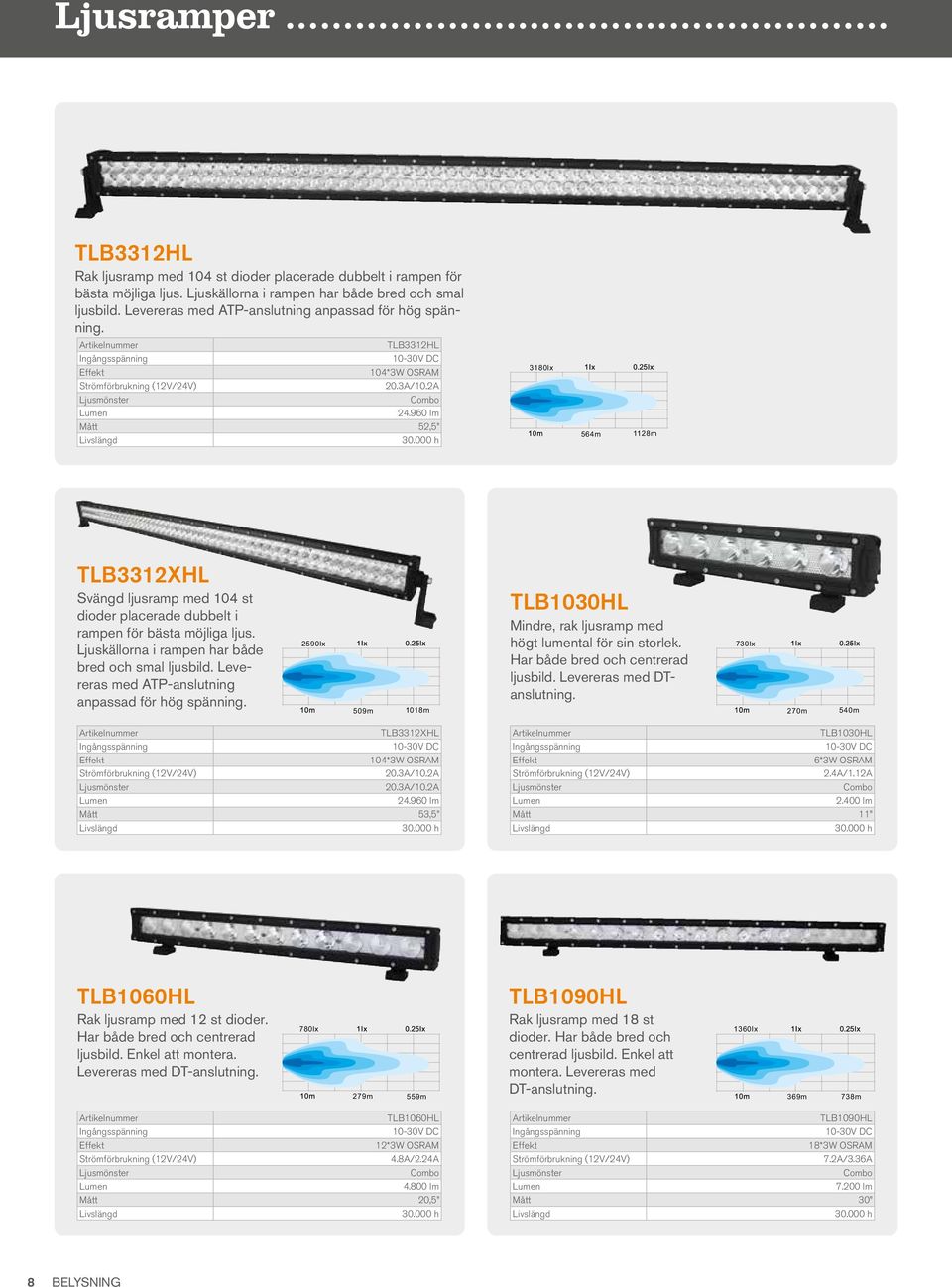

8 Ljusramper... TLB3312HL Rak ljusramp med 104 st dioder placerade dubbelt i rampen för bästa möjliga ljus. Ljuskällorna i rampen har både bred och smal ljusbild. Levereras med ATP-anslutning anpassad för hög spänning. TLB3312HL 104*3W OSRAM 3180lx 20.3A/10.2A lm 52,5 564m 1128m TLB3312XHL Svängd ljusramp med 104 st dioder placerade dubbelt i rampen för bästa möjliga ljus. Ljuskällorna i rampen har både bred och smal ljusbild. Levereras med ATP-anslutning anpassad för hög spänning. 2590lx 509m 1018m TLB1030HL Mindre, rak ljusramp med högt lumental för sin storlek. Har både bred och centrerad ljusbild. Levereras med DTanslutning. 730lx 270m 540m TLB3312XHL 104*3W OSRAM 20.3A/10.2A 20.3A/10.2A lm 53,5 TLB1030HL 2.4A/1.12A lm 11 TLB1060HL Rak ljusramp med 12 st dioder. Har både bred och centrerad ljusbild. Enkel att montera. Levereras med DT-anslutning. 780lx 279m 559m TLB1090HL Rak ljusramp med 18 st dioder. Har både bred och centrerad ljusbild. Enkel att montera. Levereras med DT-anslutning. 1360lx 369m 738m TLB1060HL 12*3W OSRAM 4.8A/2.24A lm 20,5 TLB1090HL 18*3W OSRAM 7.2A/3.36A lm 30 8 BELYSNING

9 ... TLB1090XHL Svängd ljusramp med 18 st dioder. Har både bred och centrerad ljusbild. Enkel att montera. Levereras med DT-anslutning. TLB1090XHL 18*3W OSRAM 625lx 7.2A/3.36A lm 29,5 250m 500m TLB1120HL Rak ljusramp med 24 st dioder. Har både bred och centrerad ljusbild. Enkel att montera. Levereras med DT-anslutning. 1520lx TLB1120XHL Svängd ljusramp med 24 st dioder. Har både bred och centrerad ljusbild. Enkel att montera. Levereras med DT-anslutning. 660lx 390m 780m 257m 514m TLB1120HL 24*3W OSRAM 9.8A/4.85A lm 39,5 TLB1120XHL 24*3W OSRAM 9.8A/4.85A lm 40 TLB1150HL Rak ljusramp med 30 st dioder. Har både bred och centrerad ljusbild. Enkel att montera. Levereras med DT-anslutning. 2460lx 496m 992m TLB1150XHL Svängd ljusramp med 30 st dioder. Har både bred och centrerad ljusbild. Enkel att montera. Levereras med DT-anslutning. 680lx 261m 522m TLB1150HL 30*3W OSRAM 12.1A/6.05A lm 48,5 TLB1150XHL 30*3W OSRAM 12.1A/6.05A lm 48,5 BELYSNING 9

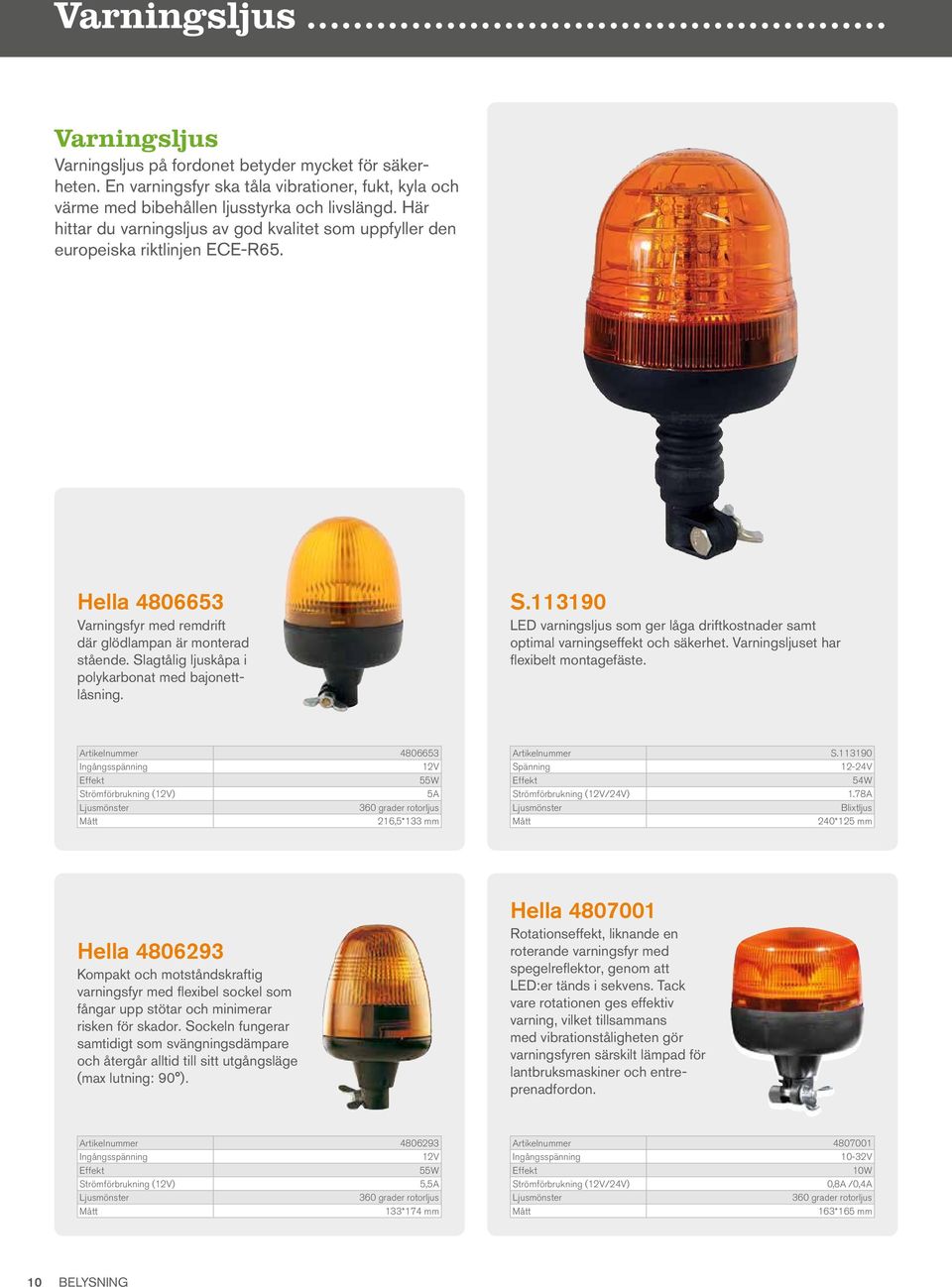

10 Varningsljus... Varningsljus Varningsljus på fordonet betyder mycket för säkerheten. En varningsfyr ska tåla vibrationer, fukt, kyla och värme med bibehållen ljusstyrka och livslängd. Här hittar du varningsljus av god kvalitet som uppfyller den europeiska riktlinjen ECE-R65. Hella Varningsfyr med remdrift där glödlampan är monterad stående. Slagtålig ljuskåpa i polykarbonat med bajonettlåsning. S LED varningsljus som ger låga driftkostnader samt optimal varningseffekt och säkerhet. Varningsljuset har flexibelt montagefäste V 55W Strömförbrukning (12V) 5A 360 grader rotorljus 216,5*133 mm S Spänning 12-24V 54W 1.78A Blixtljus 240*125 mm Hella Kompakt och motståndskraftig varningsfyr med flexibel sockel som fångar upp stötar och minimerar risken för skador. Sockeln fungerar samtidigt som svängningsdämpare och återgår alltid till sitt utgångsläge (max lutning: 90 ). Hella Rotationseffekt, liknande en roterande varningsfyr med spegelreflektor, genom att LED:er tänds i sekvens. Tack vare rotationen ges effektiv varning, vilket tillsammans med vibrationståligheten gör varningsfyren särskilt lämpad för lantbruksmaskiner och entreprenadfordon V 55W Strömförbrukning (12V) 5,5A 360 grader rotorljus 133*174 mm V 10W 0,8A /0,4A 360 grader rotorljus 163*165 mm 10 BELYSNING

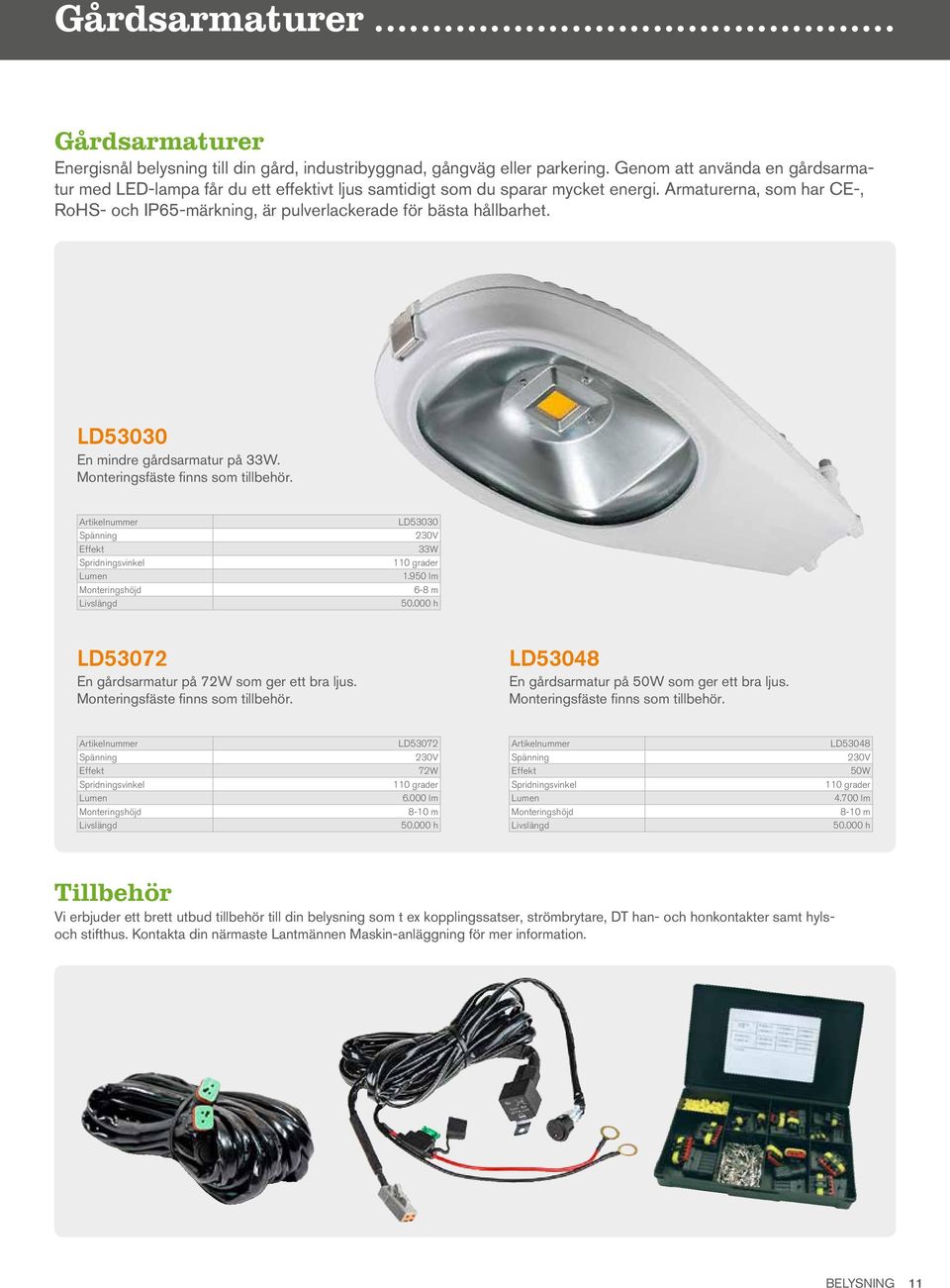

11 Gårdsarmaturer... Gårdsarmaturer Energisnål belysning till din gård, industribyggnad, gångväg eller parkering. Genom att använda en gårdsarmatur med LED-lampa får du ett effektivt ljus samtidigt som du sparar mycket energi. Armaturerna, som har CE-, RoHS- och IP65-märkning, är pulverlackerade för bästa hållbarhet. LD53030 En mindre gårdsarmatur på 33W. Monteringsfäste finns som tillbehör. Spänning Spridningsvinkel Monteringshöjd LD V 33W 110 grader lm 6-8 m h LD53072 En gårdsarmatur på 72W som ger ett bra ljus. Monteringsfäste finns som tillbehör. LD53048 En gårdsarmatur på 50W som ger ett bra ljus. Monteringsfäste finns som tillbehör. LD53072 LD53048 Spänning 230V Spänning 230V 72W 50W Spridningsvinkel 110 grader Spridningsvinkel 110 grader lm lm Monteringshöjd 8-10 m Monteringshöjd 8-10 m h h Tillbehör Vi erbjuder ett brett utbud tillbehör till din belysning som t ex kopplingssatser, strömbrytare, DT han- och honkontakter samt hylsoch stifthus. Kontakta din närmaste Lantmännen Maskin-anläggning för mer information. BELYSNING 1 1

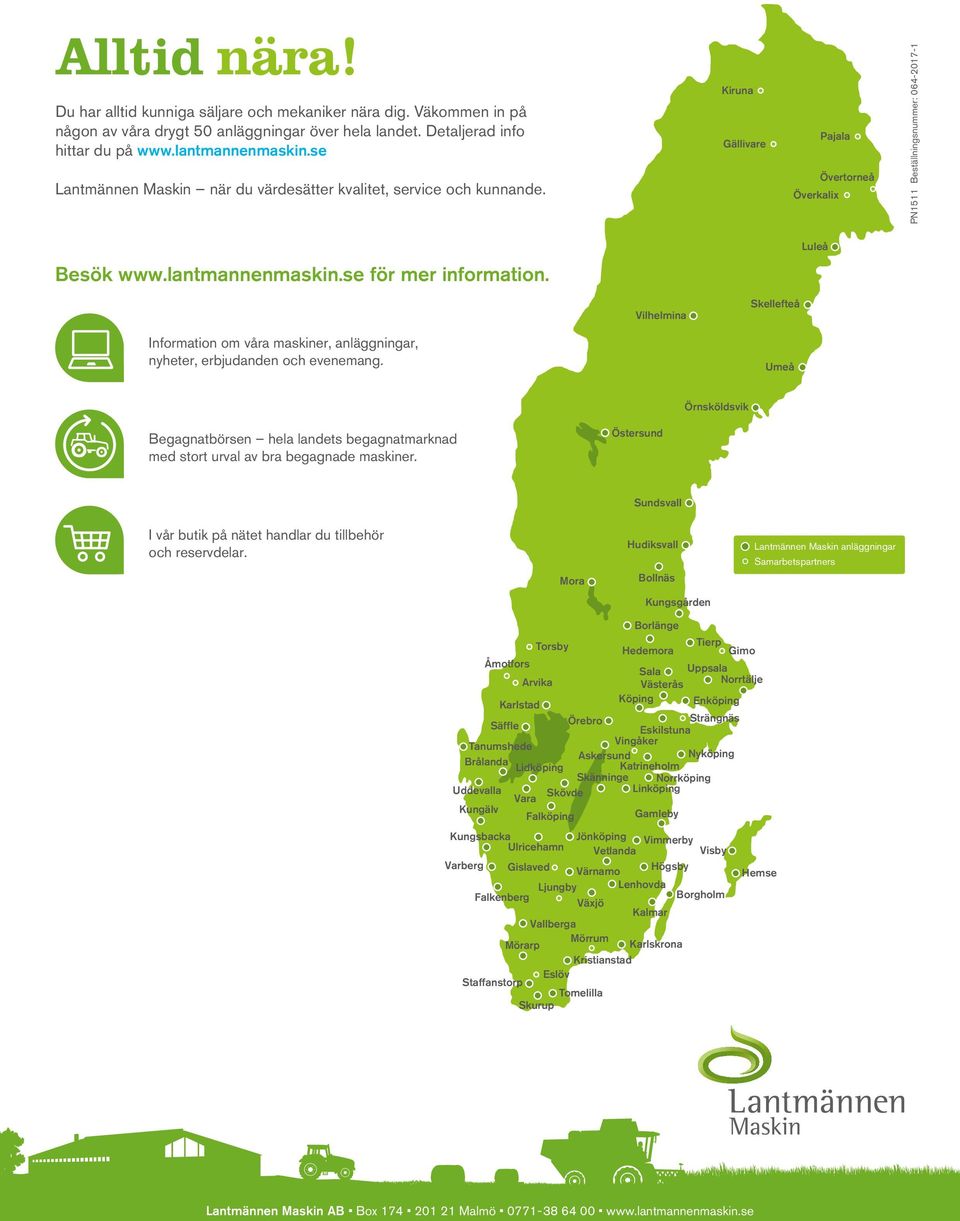

12 Alltid nära! Du har alltid kunniga säljare och mekaniker nära dig. Väkommen in på någon av våra drygt 50 anläggningar över hela landet. Detaljerad info hittar du på Lantmännen Maskin när du värdesätter kvalitet, service och kunnande. Kiruna Gällivare Pajala Överkalix Övertorneå PN1511 Beställningsnummer: Luleå Besök för mer information. Vilhelmina Skellefteå Information om våra maskiner, anläggningar, nyheter, erbjudanden och evenemang. Umeå Örnsköldsvik Begagnatbörsen hela landets begagnatmarknad med stort urval av bra begagnade maskiner. Östersund Sundsvall I vår butik på nätet handlar du tillbehör och reservdelar. Mora Hudiksvall Bollnäs Lantmännen Maskin anläggningar Samarbetspartners Kungsgården Borlänge Torsby Tierp Hedemora Gimo Åmotfors Sala Uppsala Arvika Västerås Norrtälje Köping Karlstad Enköping Örebro Strängnäs Säffle Eskilstuna Vingåker Tanumshede Askersund Nyköping Brålanda Lidköping Katrineholm Skänninge Norrköping Uddevalla Skövde Linköping Vara Kungälv Falköping Gamleby Kungsbacka Jönköping Vimmerby Ulricehamn Vetlanda Visby Varberg Gislaved Värnamo Högsby Falkenberg Ljungby Lenhovda Växjö Kalmar Borgholm Vallberga Mörarp Mörrum Karlskrona Kristianstad Staffanstorp Eslöv Tomelilla Skurup Hemse Lantmännen Maskin AB Box Malmö
