1 hölje. placeras fristående eller infällt OBJEKT 2 I vissa trapphus är det inte möjligt att placera fastighetsboxar. Därför kommer det ibland att bli nödvändigt att placera boxarna utomhus. I objekt 2 redovisas utomhusplacering av fastighetsboxar. Boxarna är monterade i ett ramverk av lackerat stål. Ett skärmtak ger väderskydd. En fällbar skiva ger avlastningsmöjlighet. Plan 1:50 Sektion 1:50 Objekt 2 Plansch 1

fastighetsboxar. Därför kommer det ibland att bli nödvändigt att placera boxarna utomhus.

2 hölje. placeras fristående eller infällt OBJEKT 2 I vissa trapphus är det inte möjligt att placera fastighetsboxar. Därför kommer det ibland att bli nödvändigt att placera boxarna utomhus. I objekt 2 redovisas utomhusplacering av fastighetsboxar. Boxarna är monterade i ett ramverk av lackerat stål. Ett skärmtak ger väderskydd. En fällbar skiva ger avlastningsmöjlighet. Detaljer 1:20 Objekt 2 Plansch 2

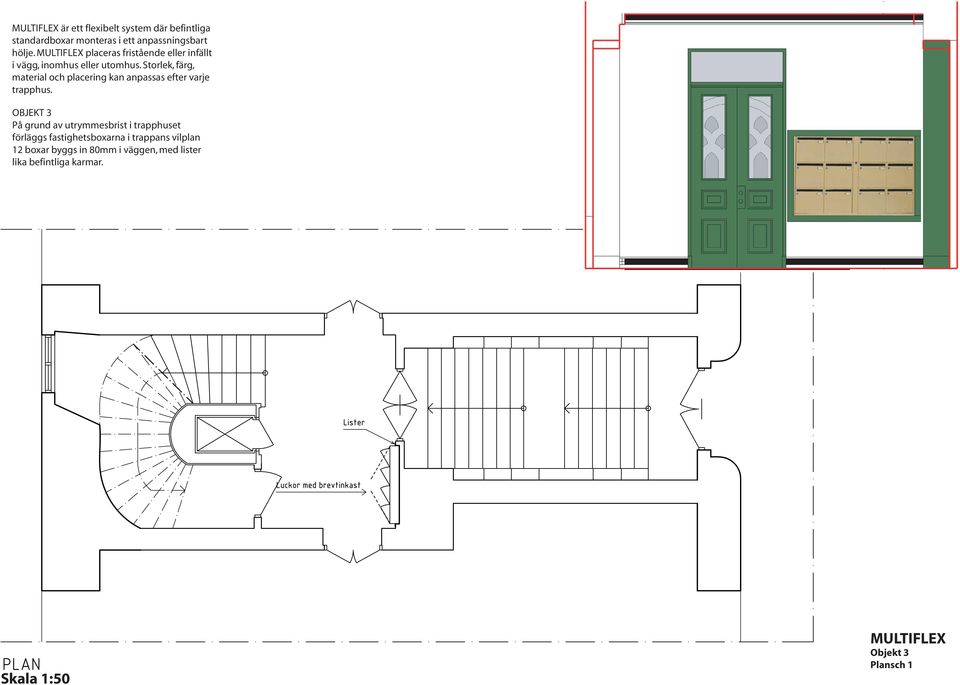

3 hölje. placeras fristående eller infällt OBJEKT 3 På grund av utrymmesbrist i trapphuset förläggs fastighetsboxarna i trappans vilplan 12 boxar byggs in 80mm i väggen, med lister lika befintliga karmar. Skala 1:50 Objekt 3 Plansch 1

4 hölje. placeras fristående eller infällt Skala1:50 Objekt 3 Plansch 2

5 hölje. placeras fristående eller infällt OBJEKT 3 Fasttighetsboxar 4x3 3 boxar i höjd 1052 mm Utvändigt djup 190 mm Boxlucka 370 x 330 mm Skala 1:50 Objekt 3 Plansch 3

6 hölje. placeras fristående eller infällt OBJEKT 6 Boxarna är monterade i ramverk av oljad ek. Boxarna placeras i moduler. För att anpassa antalet infälls papperskorgar i modulen. Papperskorgarna får liknande utseende som boxarna. Nedfällbar sits/avställningsyta integreras i ramverket. Boxarna placeras fritt från vägg. Befintligt konstverk, fastighetstavlor och VS-installationer berörs inte. Boxarna får en högsta höjd på 1300 mm och stör inte ljusflödet irummet Ramverket fastmonteras i golv med styrtappar. Plan 1:50 Objekt 6 Plansch 1

Nedfällbar sits/avställningsyta integreras i ramverket. Boxarna placeras fritt från vägg.

7 hölje. placeras fristående eller infällt Detaljer 1:20 Alternativ möblering OBJEKT 6 Boxarna är monterade i ramverk av oljad ek. Boxarna placeras i moduler. För att anpassa antalet infälls papperskorgar i modulen. Papperskorgarna får liknande utseende som boxarna. Nedfällbar sits/avställningsyta integreras i ramverket. Boxarna placeras fritt från vägg. Befintligt konstverk, fastighetstavlor och VS-installationer berörs inte. Boxarna får en högsta höjd på 1300 mm och stör inte ljusflödet irummet Ramverket fastmonteras i golv med styrtappar. Objekt 6 Plansch 2

8 hölje. placeras fristående eller infällt OBJEKT 7 På grund av utrymmesbrist i trapphuset förläggs fastighetsboxarna i befintlig pergola utanför entrén. 64 boxar byggs in i det angränsande soprummets vägg. Soprummet kan utnyttjas för insorteringen av post. Plan 1:50 Objekt 7 Plansch 1

trapphuset förläggs fastighetsboxarna i befintlig pergola utanför

9 hölje. placeras fristående eller infällt OBJEKT 7 På grund av utrymmesbrist i trapphuset förläggs fastighetsboxarna i befintlig pergola utanför entrén. 64 boxar byggs in i det angränsande soprummets vägg. Soprummet kan utnyttjas för insorteringen av post. Elevation 1:50 Objekt 7 Plansch 2

trapphuset förläggs fastighetsboxarna i befintlig pergola utanför entrén.
