1 KOMMA IGÅNG GUIDE DALI Med WAGOs styrsystem

2 DENNA GUIDE Denna guide beskriver DALI tekniken och hur du kommer igång med en DALI styrning via WAGOs styrsystem. Först hur du gör komponent-inställningar ifrån WAGO DALI CONFIGURATOR och sen hur du programmerar logiken. Först visas stegen i e!cockpit och sen CoDeSys2.3. Denna guide är bara en kort komma igång guide. För djupare info se manualer, datablad och application notes från vår hemsida. Du bör ha baskunskaper om våra mjukvaror när du följer denna guide.

3 VAD ÄR DALI? Står för :Digital Addressable Lighting Interface DALI är en öppen kommunikationsstandard för belysning styrning. IEC (DALI 2) DALI har i stort sätt ersatt analoga dimringar med 0(1) 10V och DSI.

4 1-10V ELLER DSI Innan DALI använde man 1-10V eller DSI för att dimmra. Då gick minst en kabel från styrenhet till varje rum vilket gav mycket kabeldragning och skulle något ändras måste man koppla om kablarna : Installatören måste skilja på 0V och dimmringssignal.

5 DALI Med DALI kan vi dra en 2 tråds-slinga till flera rum och ändå styra rummen individuellt. Vi behöver alltså inte veta hur belysningen ska vara uppdelat per rum när installationen görs. Installatören behöver inte skilja på de två trådarna. (bara de inte kortsluts)

6 DALI Det är möjligt eftersom varje ballast (lampa) har en egen adress och kan styras individuellt. Man kan sätta upp grupper av ballaster som kan styras tillsammans. (T.ex. ett rum) Man kan också sätta upp scener. Hur ska en ljuskälla lysa om en scen aktiveras. Allt detta sparas i belysningsarmaturen.

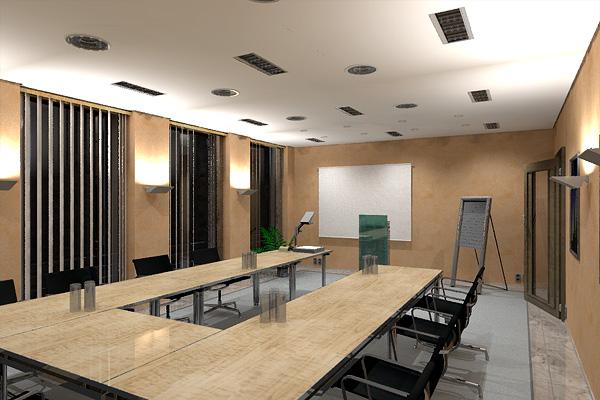

7 EXEMPEL SCENER Scen 2: föreläsning

8 DIAGNOSTIK I moderna byggnader vill fastighetsskötaren få ett larm om belysningen inte fungerar. Med DALI skickar armaturen ett meddelande vid fel som sen kan visas på övervakningssystem eller skickas på SMS, epost osv. Det blir också vanligt att mäta drifttiden för att möjliggöra förebyggande service. Lamp fel/ Donfel BG

9 SENSORER OCH KNAPPAR PÅ DALI SLINGAN Brytare och sensorer för ljus och närvaro kan också installeras direkt på DALI slingan. För en ren belysningsstyrning behöver inte DALI nödvändigtvis kompletteras med KNX. BG

10 WAGO DALI CONFIGURATOR WAGO DALI Configurator är en gratis mjukvara för att göra inställningar på DALI slingan. Den finns att hämta hem från

11 NAVIGERING Navigering i programvaran: 4 flikar: FILE: spara/öppna/ export osv START: Hantering av enheter på DALI bussen. MODULE SETTINGS: Modulinställningar DIAGNOSTICS: Diagnostik på DALI bussen.

12 NAVIGERING Navigering i START fliken: Delas upp med tre viktiga områdesknappar: Addressing: Adressera dali-enheter Groups & Scenes: Sätt upp grupper-scener Configuration: Konfigurera enheter på DALI-slingan Läsning / Skrivning av inställningar: READ / WRITE gäller på aktuell sida Addressing, Groups & Scenes eller Configuration. READ ALL / WRITE ALL gäller för alla de sidorna.

13 NAVIGERING Om en controller har flera DALI moduler så väljs modul längst ner till vänster. Alla moduler hanteras i en projekt fil.

14 ADDRESSING Adressering av ballast: 1.) Välj Random Addressing 2.) Välj om redan adresserade enheter ska adresseras om och om dess värden ska fabriksåterställas. 3.) Tryck start

15 HITTA ENHETER Efter en slumpvis adressering måste vi nu ta reda på vilken armatur som fått vilken adress Markera en enhet och tryck Locate Start. Enheten börjar nu blinka. När vi lokaliserat enheten kan vi byta ut dess namn under kolumn Name. Vill vi byta adress på enheten skriver vi en ny adress under Address. Äger en annan enhet den önskade adressen så byter enheterna adress.

16 BYGGNADSSTRUKTUR För att kunna defeniera var komponenterna finns i byggnaden ska en byggnadsstruktur sättas upp a. Högerklicka på New Line b. Välj Add new section c. Högerklicka på new section d. välj Rename e. O.S.V. för flernivå-struktur Dra sen enheter in i rätt del med Drag-n-Drop. Komponenter dras från listan till vänster Flera enheter kan markeras med CTRL och dras samtidigt. Platstillhörighet kan nu läsas i Path

17 GRUPP & SCEN Sätta upp belysningsgrupper 1.) Byt vy till Groups & Scenes 2.) Dra önskade armaturer eller byggnadsdel in i önskad grupp. 3.) Byt namn på grupp genom att Högerklicka på grupp och välj Rename När ni är klara med grupper och scener tryck Write eller Write All

18 GRUPP & SCEN Sätta upp belysningscener 2.) Dra önskade armaturer, grupper eller byggnadsdelar in i önskad scen. 3.) Ni kan då välja vilket ljusvärde indragna armaturer ska ha när scenen aktiveras. Klicka i Send When Changed 4.) Om armaturerna ska ha olika värden för scenen så dubbelklicka då på en armatur i en scen för att sätta ett individuellt värde. När ni är klara med grupper och scener tryck Write eller Write All

19 KOMPONENT INSTÄLLNINGAR Enhets inställningar 1.) Klicka på knapp Configuration 2.) välj vilken eller vilka enheter du vill göra inställningar för i enhetslistan till vänster 3.) Nuvarande värde är redan inläst. Om flera enheter är markera vilka har olika värden är fältet blankt. 4.) Skriv in nya värden 5.) Tryck Write eller Write All

20 DIAGNOSTIK Diagnostik 1.) Tryck DIAGNOSTICS 2.) Tryck Query Status 3.) Resultatet listas i tabellform. Fel som ljuskälla- / ballast-fel, trolig dubbeladress och drifttid kan läsas ut 4.) välj Reset operating hours eller Enable Set operating hours och skriv in värde manuellt för att ändra drifttid. 5.) Diagnostiken kan sparas till fil med Status Report

21 MODUL INSTÄLLNINGAR Modul inställningar 1.) ändra vy till Module Settings 2.) funktioner för Easy Mode. Enkel, men begränsad styrning (ej i e!cockpit). 3.) Funktioner för Full Mode. Full styrning 4.) Allmänna Funktioner 5.) Tryck Write för att skriva inställningarna till DALI modulen

22 DALI SENSORER WAGO stöder sensorer och tryckknappsinsamling en rad tillverkare. Se CompatibilityList_DALI_Sensors.pdf på för att se vilka sensorer som stöds och vilken Sensor Type de tillhör. Wago säljer en del av dessa produkter själva. Ingångsenheter som sensorer och tryckknappar ligger i ett annat adressområde än armaturerna. En ingångsenhet kan ta upp flera adresser. T.ex. Tridonic msensor2 tar 1 adress för närvaro, 1 för ljusnivå och 1 för fjärrkontroll.

23 DALI SENSORER DALI ingångsenheter har sina egna inställningar. I exemplen nedan en sensor för närvaro och ljusnivå Och till höger ett tryckknappsgränssnitt.

24 EXPORTERA TILL CODESYS För att fortsätta arbeta med samma variabel och gruppnamn i PLC programmeringen så måste en export göras. Välj File / Export / CoDeSys och e!cockpit eller CoDeSys2 Här finns också möjlighet att exportera PDF för dokumentation och CSV för att redigera värden i excel.

25 PROGRAMMERING DALI E!COCKPIT FULL MODE Lägg till nytt bibliotek: WagoAppDALI

26 IMPORTERA VARIABLER Importera ballast/grupp namn från DALI Configurator Program / CoDeSys3 / Import Välj PLC och Select all

27 FULL MODE Program: 1.) Lägg till funktionsblock FbDaliMaster 2.) bportdali är val av DALI modul. 1 för första modulen. 3.) Iport: Namnet på din DALI modul. Välj din DALI modul från IoConfigGlobals

28 DIMMRA BELYSNING Program: 1.) Lägg till funktionsblock FbDaliDimDoubleButton 2.) Välj vilken armatur eller grupp du vill styra på ingång typballast. (Lägg till en input och använd input assistant för att hitta rätt variabel bland de importerade från DALI Configurator) 3.) Koppla återfjädrande tryckknappsingångar till xonandstepup /..Down

29 SENSORER OCH BRYTARE PÅ DALI SLINGAN Program: På liknande sätt kan vi lägga till sensorer och tryckknappsgränssnitt på DALI slingan. Värden ut kan sen användas för till konstantljusreglering eller tryckknappsdimmring.

30 PROGRAMMERING DALI CODESYS2.3 Easy Mode Enkel hantering av standardfunktioner.

31 EASY MODE 1.) Starta PLC Configuration 2.) Lägg till Module 3.) skriv 647 I filter 4.) Dubbelklicka på Easy Mode 5.) Välj OK 1.) 2.) 3.) 4.) 5.)

32 EASY MODE 1.) Klicka på ) Gå ner till grupp 0 3.) Skriv in namn I fält name för att skapa nya I/O variabler 4.) Tryck OK

33 EASY MODE Test Easy Mode Visu 1.) Skapa en knapp med text upp i Visu 2.) Välj input/ Tap variable och tryck F2 3.) Välj variablen du skapade för att dimmra upp 4.) Tryck OK 5.) Upprepa för Dimmra ner. 5.) Logga in, kör och testa 1.) 2.) 3.) Test Easy Mode Program Skapa IO variabler för 2 binäringångar. Koppla dessa till dimmringsvariablerna.

34 FULL DALI STYRNING Full funktion med hjälp av funktionsbibliotek. Ett måste för DALI sensorer, att skicka exakta dimrings-värden, dagljusreglering, användning av importerade namn från DALI Configuratorn och mycket annat.

35 FULL MODE Lägg till nytt bibliotek: DALI_647_04.lib

36 PLC CONFIG Lägg till modulen: Sätt upp rätt hårdvaru konfiguration under PLC configuration / K-Bus / Edit.. För DALI modulen välj DALI multi-master Module. Inte Easy Mode!

37 IMPORTERA VARIABLER Importera ballast/grupp namn från DALI Configurator Project/ Import och välj filen ni exporterade från DALI Configurator. Resultatet hamnar under Global Variables / DALI

38 FULL MODE Program: 1.) Lägg till funktionsblock FbMaster753_647 3.) bmodule_753_647 är val av DALI modul. 1 för första modulen.

39 DIMMRA BELYSNING Program: 1.) Lägg till funktionsblock FbDaliDimmDoubleButton 2.) Välj vilken armatur eller grupp du vill styra på ingång typballast. (Lägg till en input och använd input assistant (F2) för att hitta rätt variabel bland de importerade från DALI Configurator) 3.) Koppla återfjädrande brytare ingångar xonandstepup /..Down

40 DIMMRA BELYSNING 2 Program: 1.) Skapa variabel av typ typconfigdimmer på ingång typconfigdimmer. Det är en specialdatatyp som innehåller alla inställningar för funktionsblocket. Man kan sätta startupp värden för inställningarna

41 SENSORER OCH BRYTARE PÅ DALI SLINGAN Program: På liknande sätt kan vi lägga till sensorer och tryckknappsgränssnitt på DALI slingan. Värden ut kan sen användas för till konstantljusreglering eller tryckknappsdimmring.

42 NYFIKEN PÅ MER Den här guiden är bara en kort komma igång guide. För mer info DALI styrning se Manual: Sök på från och välj manual. Manual: Funktionsbibliotek: Se dokumentationen direkt i e!cockpit library Manager eller Sök på Libraries for Building Automation på och ladda hem samtliga bibliotek och tillhörande dokumentation. Se CompatibilityList_DALI_Sensors.pdf på för att se vilka sensorer som stöds. Manual: WAGO DALI configurator. File / Help / PDF Manual ifrån mjukvaran
