3 1 MONITOR PRO ADD-ON Vid installationen av Monitor Pro Add On installeras Monitor Pro Starter App Customizer automatiskt som en del i server installationen. Monitor Pro Starter App Customizer används för att snabbt komma igång med kommunikationen mot exempelvis Telemecanique Premium PLC-system. Efter att ha nyttjat denna funktionen är de tabeller i Monitor Pro servern som krävs för att kommunikationen skall fungera redan förkonfigurerade. Det är sedan upp till integratören att skriva in vilka taggar som skall kommunicera med respektive PLC I/O. Nedan följer en beskrivning hur man steg för steg får igång Unitelway TCP/IP med hjälp av Monitor Pro Starter Application Customizer. OBS, finns inte de AddOns som beskrivs i kapitlet så är installationen ofullständig. 1.1 Starter application customizer Starta Configuration Explorer och klicka dig ner till den applikation som du skapat. Öppna mappen Monitor Pro Add-Ons och dubbelklicka på ikonen som ser ut som en u-nyckel med texten StarterApp Customizer [1]. 1 Schneider Electric AB 3 (9)

4 En dialogruta visas med de olika protokoll som denna Add On hanterar. För att kommunicera med Unitelway TCP/IP, klicka i TCP UNITE [2]. Default skrivs det också in i denna Add On var någonstans man har Monitor Pro Server Location samt Application Location. Desa två fält lämnar man som de är för de meddelar enbart var protokollet skall användas Klicka Customize [3]. Nu kommer en dialogruta, Activity Log, att börja informera om vad som händer. Låt denna jobba färdigt innan du gör något. Efter att Done kommit fram i slutet av Activity Log kan den nyfikne använda rullgardinslisten för att se vad som har lagts till i sin applikation. Den inte riktigt så nyfikne användaren klickar på Exit [4]. Voila, konfigurationen är färdig och därmed är Monitor Pro också redo att använda Unitelway TCP/IP. Schneider Electric AB 4 (9)

5 2 VAD INSTALLERAS? Detta avsnitt visar vad som installeras med hjälp av proceduren i föregående kapitel samt var man hittar det i Monitor Pro servern. 2.1 Device interfaces I mappen Device Interfaces finns ett antal olika mappar som innehåller olika drivrutiner. I mappen Telemecanique finns drivrutinen för Unitelway TCP/IP. Notera: För mer information om Device Interfaces läs i pdf-filen Device Interfaces som följer med i installationen Telemecanique Logical Station Control I Telemecanique Logical Station Control konfigureras vilken adress PLC:n har som man skall kommunicera med. Högerklicka på Telemecanique Logical Station Control och öppna den i läget Open in Grid [1]. 1 Schneider Electric AB 5 (9)

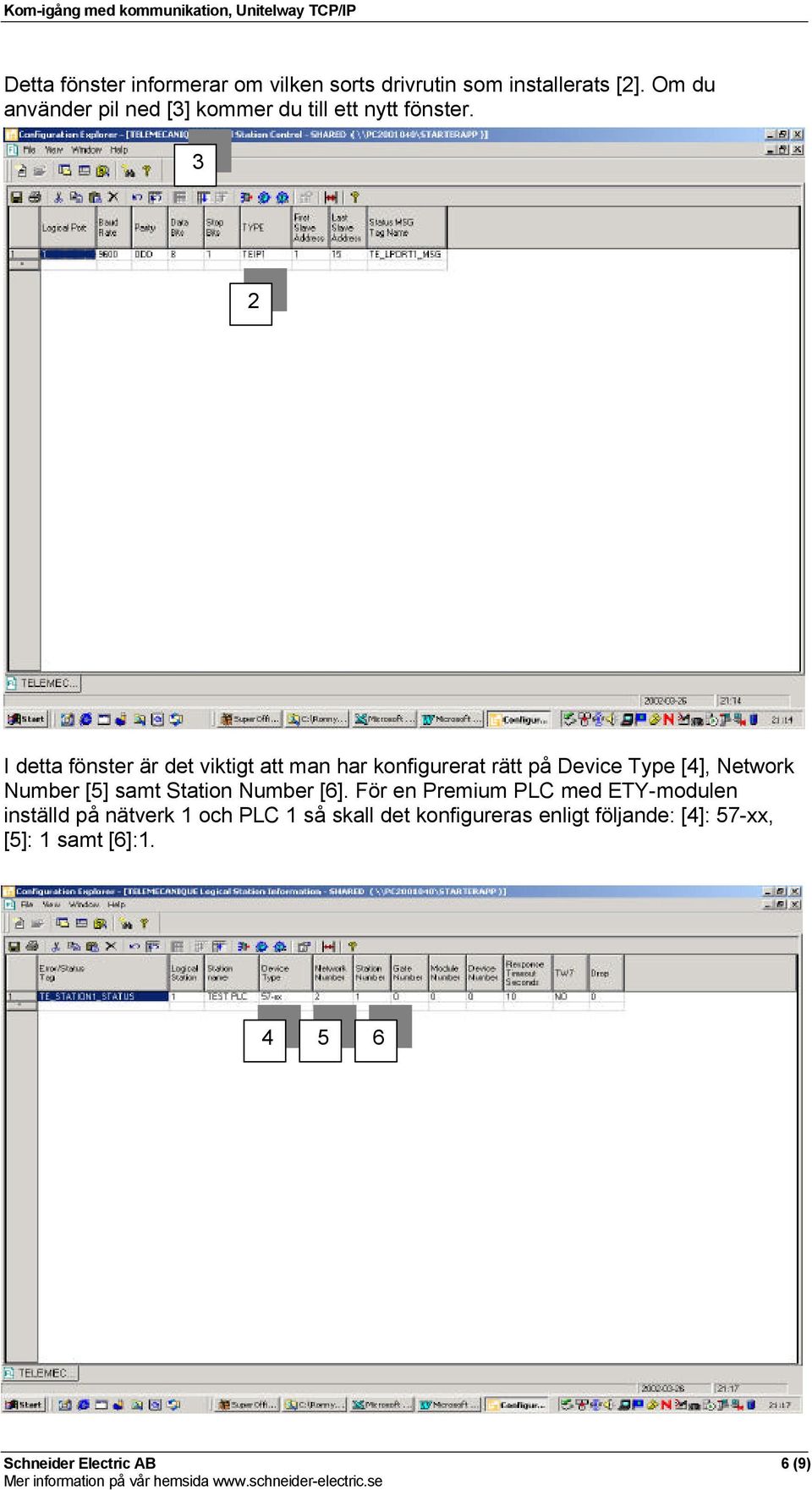

6 Detta fönster informerar om vilken sorts drivrutin som installerats [2]. Om du använder pil ned [3] kommer du till ett nytt fönster. 3 2 I detta fönster är det viktigt att man har konfigurerat rätt på Device Type [4], Network Number [5] samt Station Number [6]. För en Premium PLC med ETY-modulen inställd på nätverk 1 och PLC 1 så skall det konfigureras enligt följande: [4]: 57-xx, [5]: 1 samt [6]: Schneider Electric AB 6 (9)

7 2.1.2 Telemecanique Read/ Write Control I Telemecanique Read/ Write Control konfigureras ett antal tabeller. Tabellerna är de som används för att skriva in de taggar som skall skrivas/läsas mellan PLC och Monitor Pro. Högerklicka på Telemecanique Read/ Write Control och öppna i läget Open in Grid [1]. 1 I och med detta så öppnas en ny tabell i ett nytt fönster med 6 stycken förkonfigurerade läs-/skrivtabeller, mer info finns i Device Interfaces. 3 2 Schneider Electric AB 7 (9)

8 Vill du läsa taggar från PLC:n med tidsintervall så skall du använda READ tabellen. Lägg märke till att Monitor Pro Add On även lägger till en Block Read Trigger [2] vilken även läggs till i mappen Timers. För att konfigurera taggarna så klicka på rill Down Into Child Table [3]. Tag Name är det namn som du har tänkt använda i Monitor Pro applikationen t.ex FT100_2 och PLC Object är vad den heter i PLC:n t.ex. %MW100 för att kommunicera med minnesord 100 i Premium PLC:n. Schneider Electric AB 8 (9)

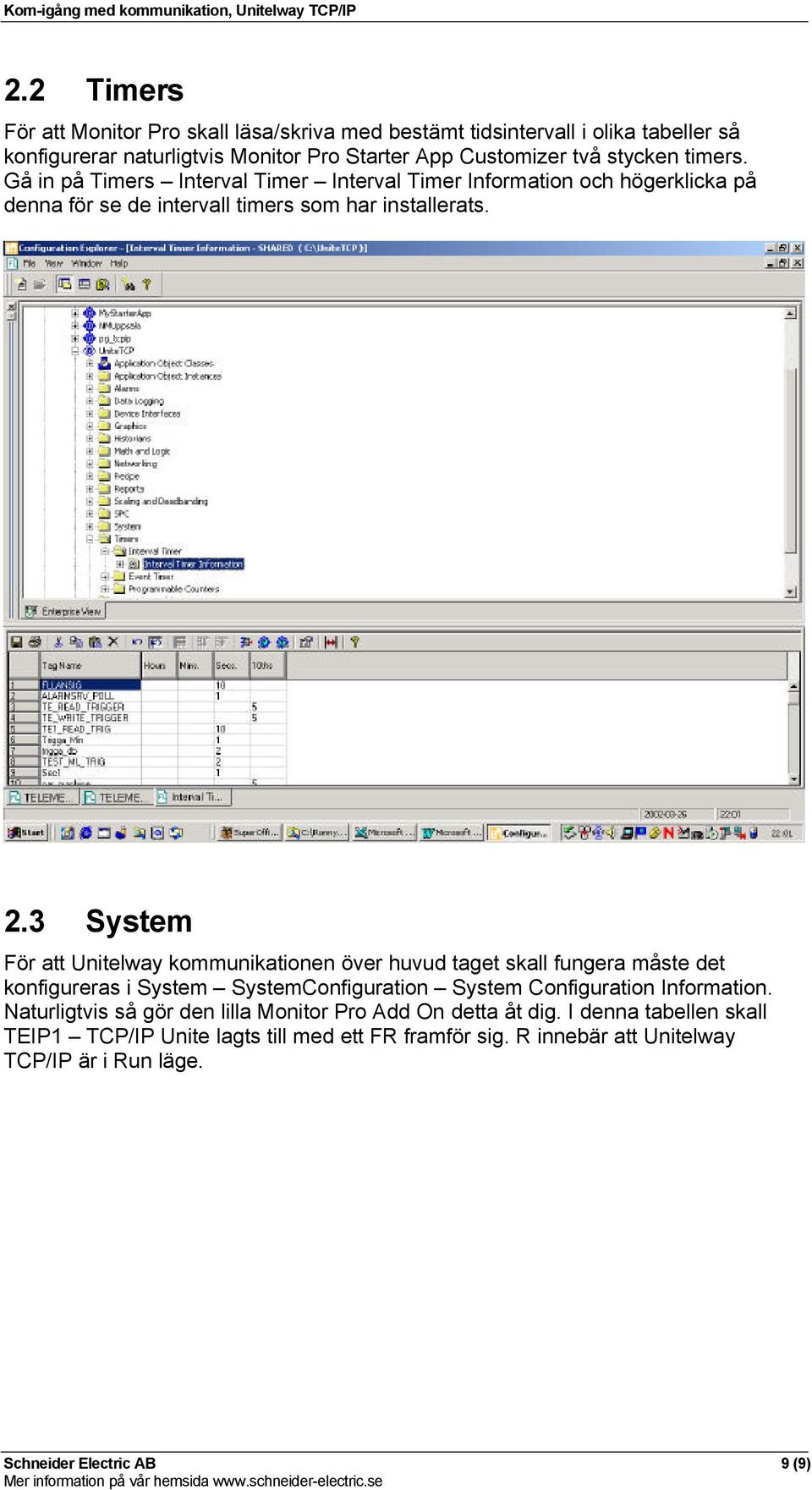

9 2.2 Timers För att Monitor Pro skall läsa/skriva med bestämt tidsintervall i olika tabeller så konfigurerar naturligtvis Monitor Pro Starter App Customizer två stycken timers. Gå in på Timers Interval Timer Interval Timer Information och högerklicka på denna för se de intervall timers som har installerats. 2.3 System För att Unitelway kommunikationen över huvud taget skall fungera måste det konfigureras i System SystemConfiguration System Configuration Information. Naturligtvis så gör den lilla Monitor Pro Add On detta åt dig. I denna tabellen skall TEIP1 TCP/IP Unite lagts till med ett FR framför sig. R innebär att Unitelway TCP/IP är i Run läge. Schneider Electric AB 9 (9)
