1 FactoryCast HMI Premium & Quantum PLC FactoryCast HMI epost-tjänst

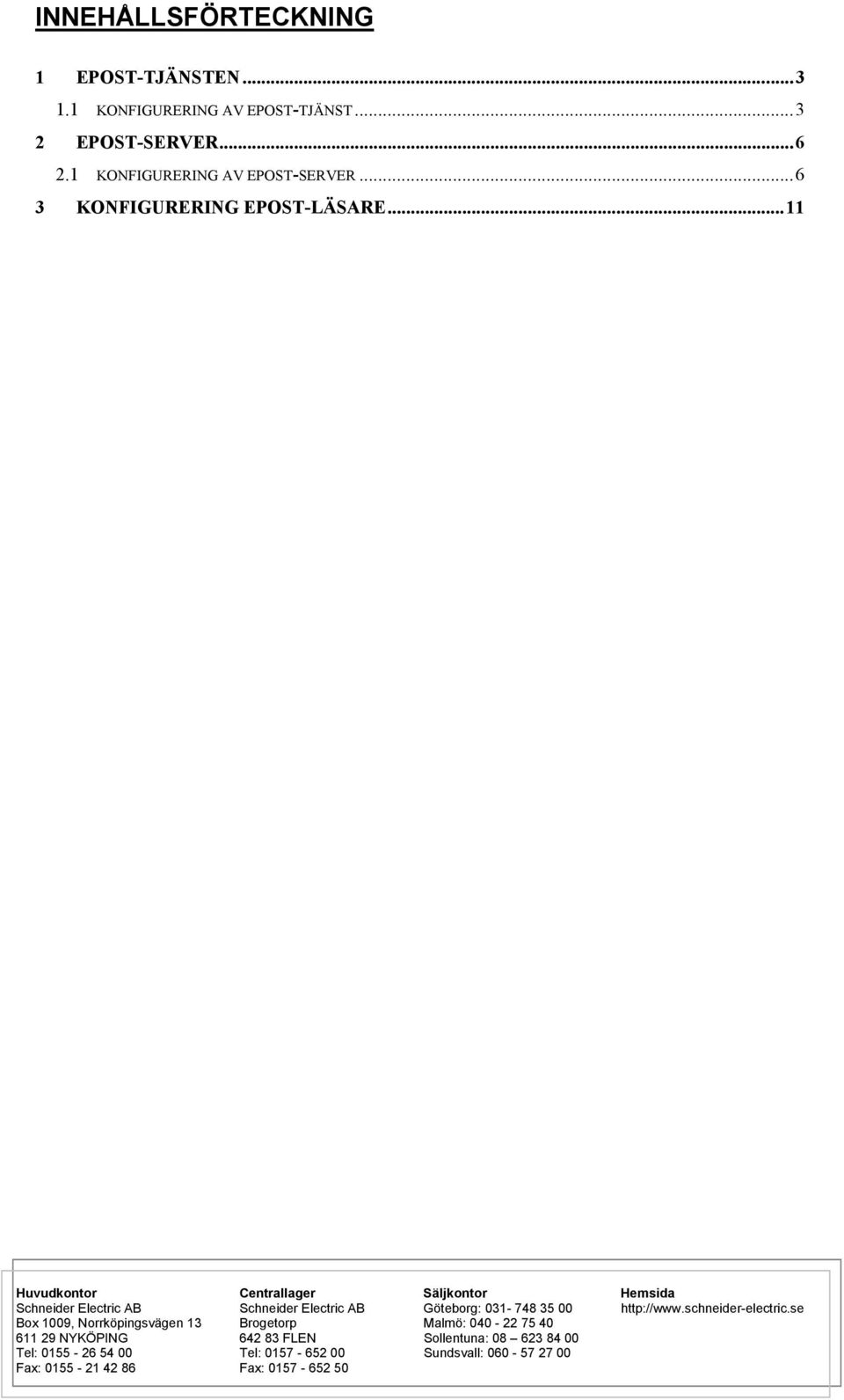

2 INNEHÅLLSFÖRTECKNING 1 EPOST-TJÄNSTEN KONFIGURERING AV EPOST-TJÄNST EPOST-SERVER KONFIGURERING AV EPOST-SERVER KONFIGURERING EPOST-LÄSARE...11 Huvudkontor Centrallager Säljkontor Hemsida Schneider Electric AB Schneider Electric AB Göteborg: Box 1009, Norrköpingsvägen 13 Brogetorp Malmö: NYKÖPING FLEN Sollentuna: Tel: Tel: Sundsvall: Fax: Fax:

3 1 EPOST-TJÄNSTEN Mjukvaran FactoryCast HMI och modulen TSX WMY 100 ger en möjlighet att skicka epost. Epost kan triggas att skickas på villkor och innehållet kan vara dynamiskt, d.v.s variablers värden kan skickas med. 1.1 KONFIGURERING AV EPOST-TJÄNST För att lägga till epost-tjänsten; 1. Markera roten i fönstret Navigator 2. Högerklicka och välj i popup menyn New Service I dialogen som visas, klicka knappen Choose och välj tjänsten . Ange ett eget namn på tjänsten, i exemplet anges epost som namn. Schneider Electric AB 3 (17)

4 I fönstret Navigator, dubbelklicka på epost under mappen så att nedan dialog visas 1. SMTP server address: Ange IP-adressen på den maskin där mailservern körs 2. SMTP server port: Normalt används alltid port 25 för epost 3. Sender: Ange något som identifierar aktuell PLC, i exemplet anges variable@theplc.com. 4. Reply adress: Om den som får mail från PLC:n svarar så vidarebefodras svaret till den adress som anges här 5. Maximum size...: Maxantalet mail som kan buffras om modulen misslyckas med att skicka Schneider Electric AB 4 (17)

5 Under fliken s konfigureras själva meddelandet 1. Identifier: Identifierar just detta meddelande 2. Trigger: En PLC-variabel kan användas för att trigga skickandet av meddelanden, i exemplet används variabeln Mybit1 som är en minnesflagga 3. Type: På vilken typ av händelse för den variabel man valt under Trigger, följande händelser kan väljas: NY: Notify, värdesförändring RE: Rising Edge, En flagga går hög eller ett register ökar sitt värde FE: Falling Edge, En flagga går låg eller ett register minskar sitt värde BQ: Bad Quality, triggern utlöses om systemet tappar kontakten med vald variabel 4. Destinitation: Den adress som meddelandet ska skickas till, i exemplet skickas meddelandet till johndoe@fchmi.com 5. Subject: Rubriken på meddelandet 6. Contents: Innehållet i meddelandet. Innehållet i meddelandet kan vara dynamiskt genom att ange PLC-variabler inom krullparanteser, t.ex {plc.myplc.myword1} lägger in värdet på variabeln Myword1 Schneider Electric AB 5 (17)

6 2 EPOST-SERVER Om man inte har tillgång till en epost-server i nätverket (eller kanske inte tillåts använda den som finns) kan man installera en egen till en låg kostnad. I exemplet kommer servern Merak att användas. Merak finns i en s.k Lite version som är begränsad till att hantera endast en (1) domän och som mest 12 användare. Merak Lite kan laddas hem från kan prövas i 30 dagar och kostar ca $ KONFIGURERING AV EPOST-SERVER För att skapa en domän: 1. Välj Accounts 2. Högerklicka och välj i popupmenyn New Domain Schneider Electric AB 6 (17)

7 3. Ange domän namnet till fchmi.com. Då epost-tjänsten i FactoryCast HMI konfigurerades sattes Destiniation till johndoe@fchmi.com som är den användare i domänen fchmi som meddelandet ska gå till. Klicka sedan knappen Save Schneider Electric AB 7 (17)

8 4. Den nya domänen syns nu trädvyn, markera noden Users, högerklicka och välj i popup menyn Add New User 5. Fyll i uppgifterna, i exemplet användes användaren John Doe. Se till att komma ihåg vad som anges under password för att epost-läsaren sedan ska kunna komma åt skickade meddelanden. Klicka knappen Save. Schneider Electric AB 8 (17)

9 6. Användaren på plats under noden Users Schneider Electric AB 9 (17)

10 7. Växla över till sektionen System Här kan man se antalet meddelanden som mottagits, kontrollera också att tjänsterna SMTP samt POP3 är igång. Starta FactoryCast modulen och var gång som triggerflaggan Mybit1 1-ställs kommer ett meddelande: << Hello World This message was delivered by FC module Here are the results: Myword1 = 234 Myword2 = 567 >> att sändas. För att kunna läsa meddelandena behövs nu en epost-läsare Schneider Electric AB 10 (17)

11 3 KONFIGURERING EPOST-LÄSARE Det finns många gratisläsare att hämta från Internet, en läsare som följer med Officepaketet är Microsoft Outlook. Det är den som används i nedanstående exempel. Då Outlook installeras startas en wizard, om Outlook redan finns kommer man åt Wizarden från menyn Verktyg Konton i dialogen som öppnas klicka knappen Add Mail. 1. Namn ska anges, i exemplet används John Doe, klicka Next Schneider Electric AB 11 (17)

12 2. Ange epost-adressen, i exemplet används johndoe@fchmi.com, klicka Next Schneider Electric AB 12 (17)

13 3. Ange var SMTP/POP3 servers finns, i exemplet anges IP-adressen för den maskin där Merak mailserver finns, IP Schneider Electric AB 13 (17)

14 4. Inte viktigt då mailservern finns inom det lokala nätet, fyll i något Schneider Electric AB 14 (17)

15 5. Välj Connect using my local area network (LAN) 6. För att hämta in meddelandena in i Outlook välj meny Verktyg Skicka och ta emot Schneider Electric AB 15 (17)

16 7. En dialog visas och efter en stund dyker en dialog upp där namn och lösenord ska anges. Minns lösenordet som angavs då användaren John Doe konfigurerades i Merak, punkt 5 under rubriken Konfigurering av epost server Schneider Electric AB 16 (17)

17 9. Om allt stämmer ska nu meddelanden från PLC systemet trilla in Schneider Electric AB 17 (17)
