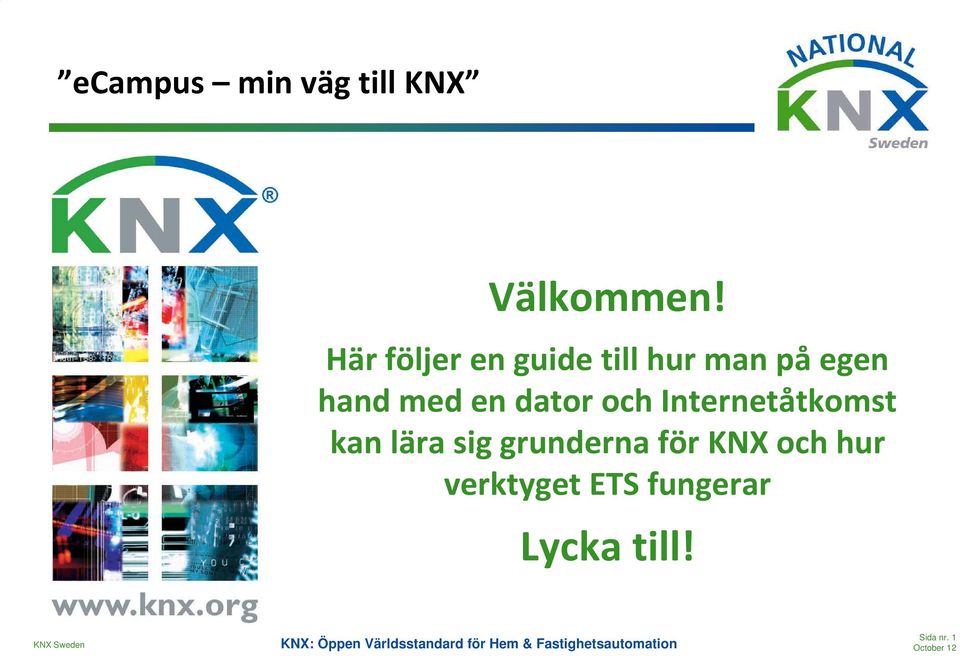

1 ecampus min väg till KNX Välkommen! Här följer en guide till hur man påegen hand med en dator och Internetåtkomst kan lära sig grunderna för KNX och hur verktyget ETS fungerar Lycka till! Sida nr. 1

2 Innehåll Vad är ETS ecampus? (sida 3) Vad är KNX Online Shop? (sida 3) Hur deltar man i ETS ecampus Hur skapar man ett KNX Online Shop-konto Hur registrerar man sig på ETS ecampus Hur fungerar ETS ecampus (sida 4-10) Hur installerar och aktiverar man ETS4 Lite (sida 11-15) - info och kontaktuppgifter (sida 16-17) Extra info (sida 18) Sida nr. 2

3 ETS ecampus och KNX Online Shop ETS ecampus Är ETS4 elearning-verktyget för nybörjare som ger en snabb och kostnadsfri introduktion till ETS4-programvaran. Efter framgångsrikt slutförande av kursen kommer du att erhålla ett certifikat samt också en gratis ETS4 LITE-licens (värde c:a 100 ) ETS ecampus kan nås från ditt KNX Online Shop-konto KNX Online Shop här kan du gå till ETS ecampus ladda ner programvara, t.ex. ETS4 köpa och låsa upp (licensiera) programvara få support Certifierade utbildningscenter registrerar också resultat för de certifierade utbildningar du deltagit i. Ett KNX Online Shop-konto är kostnadsfritt. Sida nr. 3

4 Steg 1: Skapa ett KNX Online Shop-konto(1) Gå till Klicka på KNX Online Shop Sida nr. 4

5 Steg 1: Skapa ett KNX Online Shop-konto(2) Om du redan har ett konto, gå vidare till steg 2. Klicka på Skapa konto. Fyll i personlig information och klicka Register. Du kommer att motta ett mejl med en aktiveringslänk, som du måste klicka på, och ditt användarnamn. Sida nr. 5

6 Steg 2: Logga in påknx Online Shop Logga in genom att använda din e-postadress eller användarnamnet du mottagit samt lösenordet du valde vid registreringen. Sida nr. 6

7 Steg 3: Gå till ETS ecampus Klicka på ETS ecampus i menyn till vänster. Klicka sedan på länken för att öppna hemsidan till ETS ecampus Sida nr. 7

8 Steg 4: Skapa ett nytt ETS4 ecampus-konto För närvarande är det nödvändigt att även skapa ett konto på ecampus för att kunna använda det. Använd helst samma användarnamn som du använder i KNX Online Shop. Klicka på Create New Account Fyll i den efterfrågade informationen och klicka på Create my new account. Du kommer att motta ett mejl där du måste bekräfta ditt konto genom att klicka på en länk. Sida nr. 8

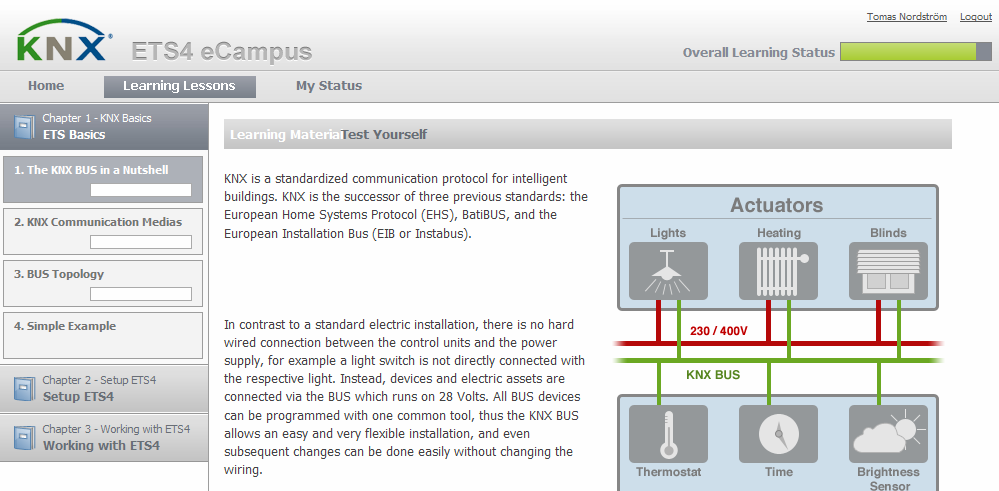

9 Steg 5: Logga in och starta din utbildning Logga in på ecampus Gå till Learning lessons för att starta. Kursen har 3 kapitel med ett antal underkapitel. Några underkapitel har endast text medan andra innehåller video och simuleringsövningar. I varje underkapitel finns ett förhör (Test Yourself), dvs. ett antal frågor du måste svara på. För att bli godkänd måste 85% av frågorna besvaras korrekt. Du får göra om proven tills du blir godkänd. Sida nr. 9

10 Steg 6: Framgångsrikt slutförande Efter att ha uppnått minimum Learning status på 85% kan du ladda ner ett certifikat som bevis på ditt resultat. Efter några dagar kommer också en ETS4 LITE-licens att läggas till ditt KNX Online Shop-konto Licensen är en så kallad Host-ID-licens, vilket betyder att du kan låsa upp ETS4 LITE på en enskild PC. Med ETS4 LITE kan du skapa ett obegränsat antal projekt med maximalt 20 apparater i varje projekt. Sida nr. 10

11 Hur installerar man ETS4 Lite I KNX Online Shop klicka på ETS4 INFO & DOWNLOAD i menyn till vänster. Klicka sedan på nerladdnings-länken. Efter nerladdning kör exe-filen och följ installationsinstruktionerna. Sida nr. 11

12 (Host-ID-licens) Hur man licensierar (låser upp) sin ETS4 Lite (1) För att hitta ditt Host-ID på datorn skall du starta ETS4. När ETS4 har startat klickar du på knappen Licensiering som du finner på huvudsidan i fönstret Versionsinformation Ett nytt fönster Licensiering öppnas och du hittar ditt Host-ID längst ner. Klicka på knappen Kopiera till urklipp för att spara ditt Host-ID till systemets minne. Du kan nu lämna ETS4 öppen som den är och gå in på KNX Online Shop: Sida nr. 12

13 (Host-ID licens) Hur man licensierar (låser upp) sin ETS4 Lite (2) Använd dina inloggningsuppgifter och logga in till ditt konto. I den vänstra menyn väljer du Mina produkter. Där ser du de produkter du har beställt. I Nyckelkolumnen finns ett fält där Host-ID ska läggas till. Högerklicka med musen i det tomma fältet och välj Klistra in för att kopiera Host-ID som sparats i urklipp. Klicka sedan på Lägg till. Omedelbart efteråt transformeras fältet till en länk som du bara behöver klicka på för att ladda ner din nyckelfil. Spara denna fil var som helst på din hårddisk, kom bara ihåg var du sparar den! Använd därefter Windows Utforskaren för att gå till mappen där du har sparat filen (den är i ZIP-format). Öppna ZIP-filen och extrahera den komprimerade filen (formatet är.lic) Sida nr. 13

14 (Host-ID license) Hur man licensierar (låser upp) sin ETS4 Lite (3) Gå nu tillbaka till din ETS4 som du lämnade öppen. I fönstret "Licensiering finner du en sektion med namnet Tillgängliga licenser. Klicka på knappen "Installera licens. Detta öppnar din Windows utforskare. Använd den för att finna mappen där du har packat upp.lic-filen. När du funnit mappen och filen, klicka på filen och klicka på Open. När detta gjorts är produkten upplåst vilket du kan se i rutan Tillgängliga licenser. Klicka OK för att stänga licensieringsfönstret. Sida nr. 14

15 (Host-ID license) Hur man licensierar (låser upp) sin ETS4 Lite (4) Grattis! ETS4 Lite är nu klar att användas Lycka till! Sida nr. 15

16 Information samt Kontaktuppgifter (1/2) är föreningen för alla KNX aktiva företag och personer i Sverige. Föreningen består idag (mars 2012) av tio huvudmedlemmar (företag) och en större mängd användarmedlemmar (personer), så kallade KNX-Users. Huvudmedlemmarna är Sveriges ledande KNX tillverkare, KNX-leverantörer och KNX-distributörer du ser deras loggor längst ner på denna sida. Föreningens KNX-Users är Sveriges aktiva och ledande KNX-personer såsom projektörer, installatörer, programmerare, systemintegratörer osv. Dessa personer och deras företag finns på gemensam plats på hemsidan för att alla som är i behov av någon form av KNX-support lätt ska kunna hitta sin närmsta lokala KNX-person. Sida nr. 16

17 Information samt Kontaktuppgifter (2/2) är kontinuerligt med på aktiviteter såsom mässor och liknande och marknadsför här även alla sina medlemmar. Medlemskapet som KNX-User kostar kronor per år och då ges också medlemmarna möjlighet att själva ta del av de olika aktiviteterna. Dagens KNX-User medlemmar hittas under KNX Partners/UserClub/Lista. Vill du bli medlem skicka då ett mail till kansliet på på: På kansliet i Göteborg når ni vår sekreterare och ordförande på: Sekreterare: Andreas Helgesson info@knx.se Ordförande: Rikard Nilsson president@knx.se Välkomna till KNX och lycka till med din nyvunna kunskap. Sida nr. 17

18 Extra information Om du vill fåriktig koll på KNX och vad denna standard kan erbjuda håller EUU en kurs, KNX Programmering och driftsättning, som efter avklarade skriftliga och praktiska prov ger dig ett KNX-certifikat. Detta innebär att du får en gedigen kunskap, blir en KNX-partner och även kan använda KNX-loggan i marknadsföringen av dig och ditt företag. Denna och även andra KNX-utbildningar finns direkt på EUU:s hemsida, Skriv KNX i sökrutan uppe till höger för att se alla KNX-relaterade utbildningar. Även medlemsföretagen i erbjuder utbildningar dessa hittas på KNX Sweden s hemsida, under KNX Partners/Träningscenter/Lista. Ett av företagen, Schneider Electric, har en utbildningsfilm om ETS på sin hemsida. Denna visar hur de vanligaste funktionerna hanteras i programvaran ETS. Versionen är ETS3 dvs. föregångaren till ETS4. Trots några år på nacken så är den verkligen rekommenderbar. Följ länken nedan för att komma direkt till filmen. Sida nr. 18
