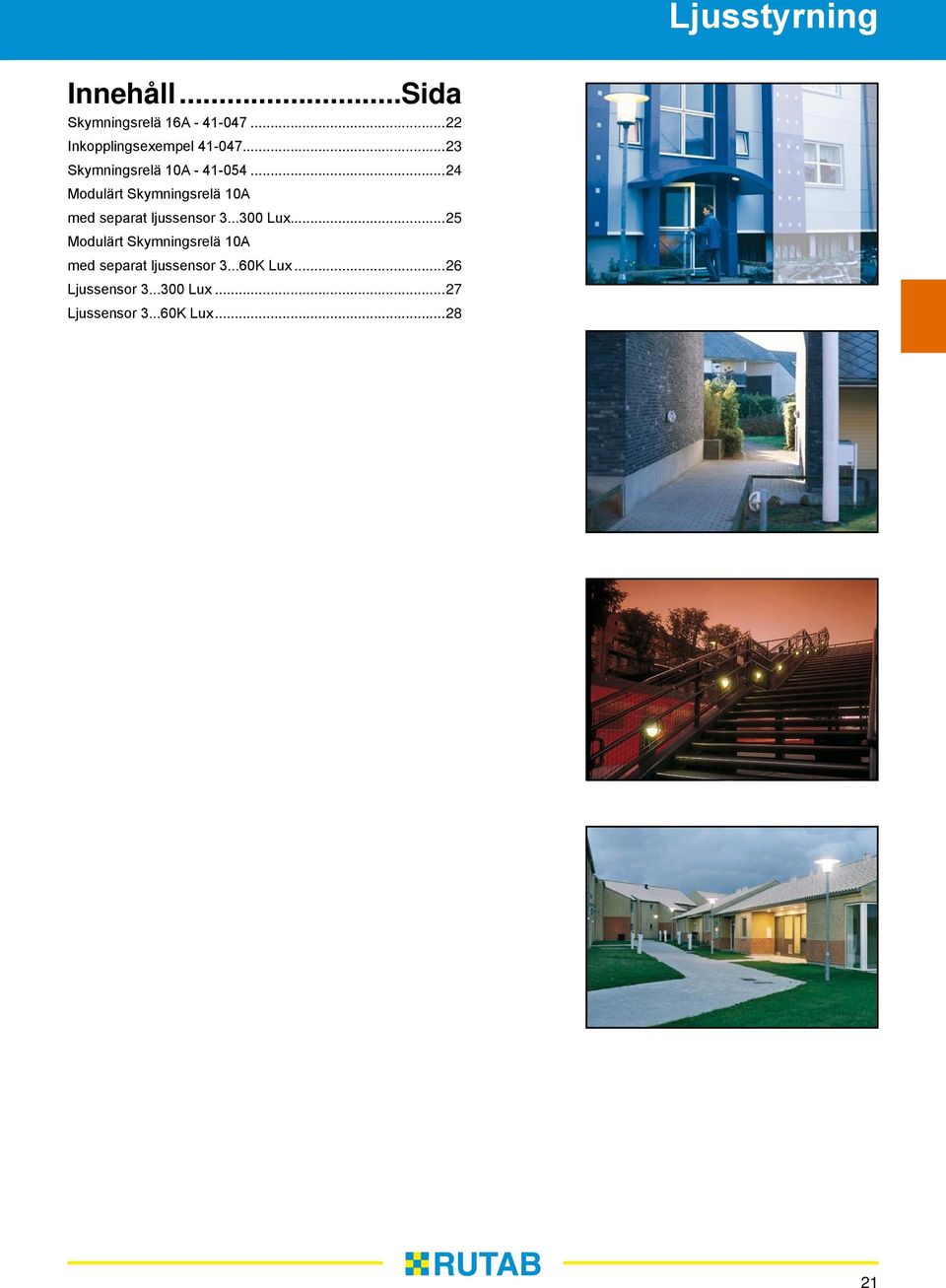

1 jusstyrning Innehåll...Sida 16A Inkopplingsexempel A Modulärt 10A med separat ljussensor ux...25 Modulärt 10A med separat ljussensor K ux...26 jussensor ux...27 jussensor K ux

2 16A för styrning av utomhusbelysning. juset tänds automatiskt när dagsljuset koer under den inställda luxnivån (kan justeras i området lux) och släcks igen när dagsljuset koer över den inställda luxnivån. Vid konstruktionen av skymningsreläet har det tagits hänsyn till den ljustekniskt bästa vinkeln för ljussensorn som mäter dagsljuset. jussensorn är placerad under den lätt sluttande fronten, vilket gör att den pekar upp mot himlen. et är säkerhetskopplat vilket gör att anläggningen tänds vid fel på reläet. Testknapp placerad under fronten tänder belysningen under 1 minut vid aktivering. 47 Matningsspänning 230V AC ±10% Egenförbrukning ca 1W Utgångskontakt 16A, 230V AC Belastning Glödlampor 3000W ysrör okompenserade 3000VA Halogenlampor 3000W (230V AC) Gasurladdningslampor 250W (Typ natrium & kvicksilver) Max startström 165A / 20 ms uxområde lux Hysteres Ca. 50% Tidsfördröjning Ca. 1 minut Temperaturområde -50ºC...+50ºC IP54 Kabelingångar 2 x M20 Standard E Försedd med snäpplock Kabel ingång Bredd x M Höjd Djup Inkoppling lx uxinställning Testknapp Tänder belysningen utan tidsfördröjning i 1 minut. ysdiod För indikering av aktuell ljusnivå. uxinställning Fabriksinställning 35 lux. uxinställning Variabel från lux. Inkoppling med kopplingsur lx PB_ _ _R1 22

3 jusstyrning Inkopplingsexempel Kopplingsur tänder ljuset automatisk vid solnedgång och släcker sedan ljuset vid soluppgång. Kopplingsuret ser till att ljuset är släckt inom en specificerad tid, t.ex. från 23:00 t.om. 06: tänder ljuset automatisk vid solnedgång och släcker sedan ljuset vid soluppgång. Kopplingsuret ser till att ljuset är släckt inom en specificerad tid, t.ex. från 23:00 t.om. 06:00. Rörelsedetektor tänder ljuset med de inställningar som är gjorda i sensorn mellan 23:00 och 06:00. UX Max. Rörelsedetektor PIR Brown Blue Red Kopplingsur 5 6 tänder ljuset automatisk vid solnedgång och släcker sedan ljuset vid soluppgång. Diern sänker ljusstyrkan till t.ex. 10% av den totala effekten. Rörelsedetektor tänder alltid ljuset med full effekt med inställningar som är gjorda i sensorn. Efter inställd tidsfördröjning återgår ljuset till det inställda värdet på diern. Kopplingsuret ser till att ljuset är släckt inom en specificerad tid, t.ex. från 23:00 t.om. 06:00. Rörelsedetektor tänder ljuset med de inställningar som är gjorda mellan 23:00 och 06:00. UX Min. Rörelsedetektor PIR Brown Blue Red Kopplingsur 5 6 Dier PB_ _ _R1 23

4 10A för styrning av utomhusbelysning. juset tänds automatiskt när dagsljuset koer under den inställda luxnivån (kan justeras i området lux) och släcks igen när dagsljuset koer över den inställda luxnivån. Den inbyggda tidsfördröjningen på ca 1 min gör att reläet inte påverkas av korta ljusförändringar. et är utrustat med en diod statusindikering som är till hjälp vid inställning av luxvärdet. ysdioden tänds direkt d.v.s reagerar utan tidsfördröjning. et är säkerhetskopplat vilket gör att anläggningen tänds vid fel på reläet. 49 Matningsspänning 230V AC ±10% Egenförbrukning ca 1W Utgångskontakt O, μ 10A Belastning Glödlampor 2300W ysrör okompenserade 1200VA Halogenlampor 500W Max kompensations- 140 μf kapacitet Max startström 80A / 20 ms uxområde lux Tidsfördröjning Ca. 1 minut Temperaturområde -25ºC...+45ºC IP44 Standard CE enligt E Bredd Höjd Djup Inkoppling ux ED 230V 50Hz 10A IP W 1200VA Inkoppling med kopplingsur V 50 Hz 24

5 Modulärt skymningsrelä 10A Modulärt Modulärt skymningsrelä med separat ljussensor. Avsedd för installation på DI skena i kapsling eller i normcentral. Klass I produkt - Kablage till ljussensor skall installeras som en högspänningsinstallation. Kontrollenheten tänder ljuset vid inställt luxvärde (default 35 lux). juset släcks sedan när luxnivån överskrider det inställda luxvärdet med 10%. Se funktionsdiagram nedan. ysdioden används som en hjälp vid inställning av luxvärde och svarar utan tidsfördröjning. ysdioden släcks när det uppmätta luxvärdet är lägre eller lika med inställda luxvärdet. Modulbredd 17, , Matningsspänning 230V AC ±10% Utgångskontakt O, μ 10A Belastning Glödlampor 2300W ysrör okompenserade 1200VA Halogenlampor 500W Max kompensationskapacitet 140 µf Max startström 80A / 20 ms Egenförbrukning <1W uxområde lux Justering luxområde O lux Tidsfördröjning 1 minut Signal från sensor V Matningsspänning V DC Kabel till x 1,5 2 Max kabellängd till m Tolerans luxområde ±10% IP20 Isolationsklass Klass I produkt Temperaturområde +5ºC...+50ºC Standard CE enligt E A1 3 A B B 35 3 lx ux D D jussensor A1 A3 B1 B2 B3 D1 D3 ux Evening Morning Off ux on +10% (38,5 lux) ux on 35 lux on off Time Beskrivning Modulärt skymningsrelä komplett med sensor ( ) Modulärt skymningsrelä jussensor lux 1 PB_ _ _R1 25

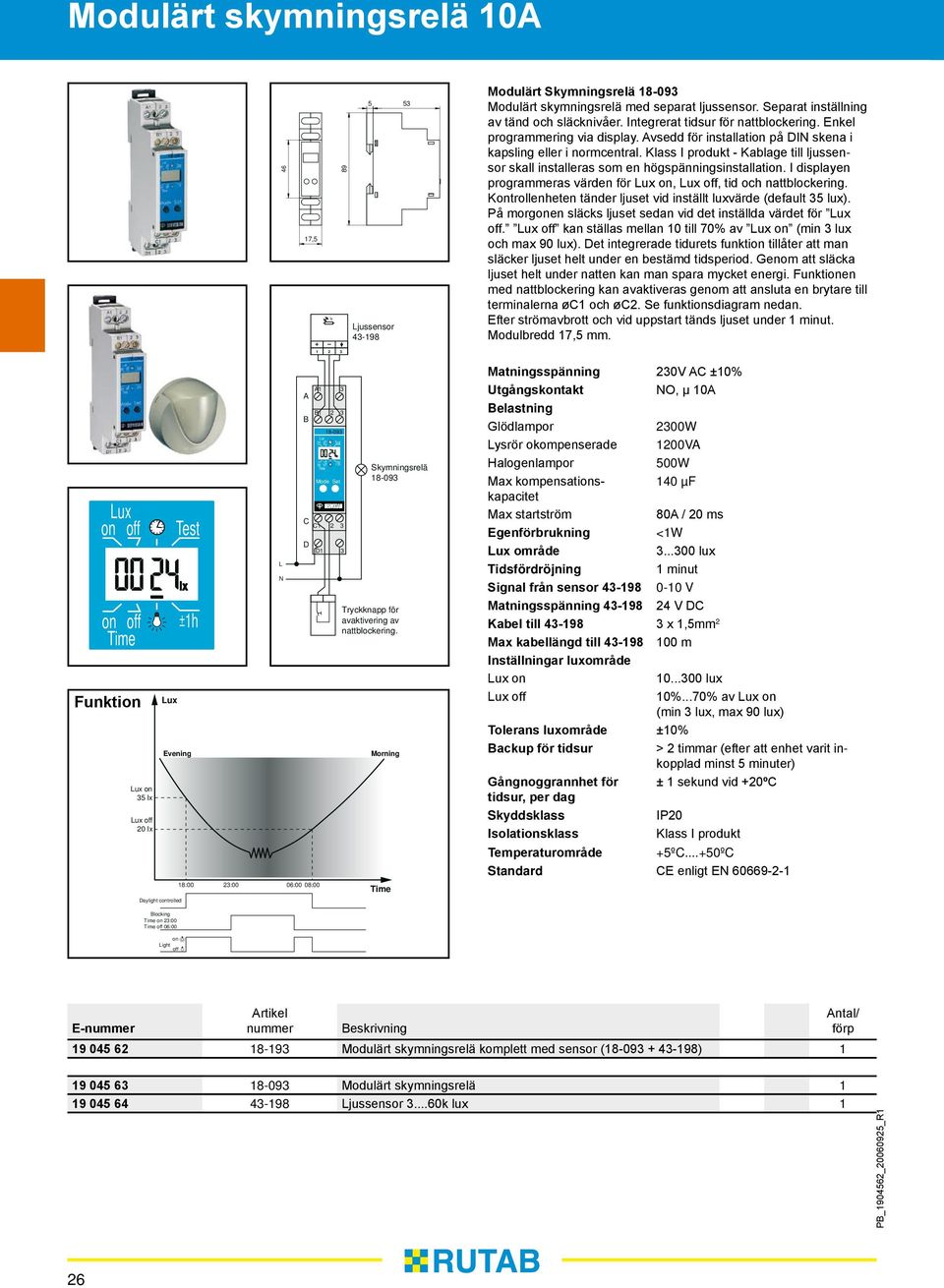

6 Modulärt skymningsrelä 10A 46 17,5 lx jussensor Modulärt Modulärt skymningsrelä med separat ljussensor. Separat inställning av tänd och släcknivåer. Integrerat tidsur för nattblockering. Enkel prograering via display. Avsedd för installation på DI skena i kapsling eller i normcentral. Klass I produkt - Kablage till ljussensor skall installeras som en högspänningsinstallation. I displayen prograeras värden för ux on, ux off, tid och nattblockering. Kontrollenheten tänder ljuset vid inställt luxvärde (default 35 lux). På morgonen släcks ljuset sedan vid det inställda värdet för ux off. ux off kan ställas mellan 10 till 70% av ux on (min 3 lux och max 90 lux). Det integrerade tidurets funktion tillåter att man släcker ljuset helt under en bestämd tidsperiod. Genom att släcka ljuset helt under natten kan man spara mycket energi. en med nattblockering kan avaktiveras genom att ansluta en brytare till terminalerna øc1 och øc2. Se funktionsdiagram nedan. Efter strömavbrott och vid uppstart tänds ljuset under 1 minut. Modulbredd 17,5. ux on off on off Time ux on 35 Ix ux off 20 Ix ux Evening Daylight controlled Test ±1h 18:00 23:00 06:00 08:00 A B C D A1 3 B ux on off Test on off Time ±1h Mode Set C D Tryckknapp för avaktivering av nattblockering. Morning Time Matningsspänning 230V AC ±10% Utgångskontakt O, μ 10A Belastning Glödlampor 2300W ysrör okompenserade 1200VA Halogenlampor 500W Max kompensationskapacitet 140 µf Max startström 80A / 20 ms Egenförbrukning <1W ux område lux Tidsfördröjning 1 minut Signal från sensor V Matningsspänning V DC Kabel till x 1,5 2 Max kabellängd till m Inställningar luxområde ux on lux ux off 10%...70% av ux on (min 3 lux, max 90 lux) Tolerans luxområde ±10% Backup för tidsur > 2 tiar (efter att enhet varit inkopplad minst 5 minuter) Gångnoggrannhet för ± 1 sekund vid +20ºC tidsur, per dag IP20 Isolationsklass Klass I produkt Temperaturområde +5ºC...+50ºC Standard CE enligt E Blocking Time on 23:00 Time off 06:00 on ight off Beskrivning Modulärt skymningsrelä komplett med sensor ( ) Modulärt skymningsrelä jussensor k lux 1 PB_ _ _R1 26

7 jussensor ux jussensor För anslutning till Matningsspänning 56 V DC ±10% Utgångsspänning 0-10 V ux område lux Anslutning Skruvanslutningar IP54 Temperaturområde -40ºC...+50ºC Avstånd från max 100 meter kontrollenhet Kabel 3 x 1,5 2 52,0 34,5 Beskrivning jussensor lux 1 Inkoppling till Inkoppling till externt kontrollsystem x jussensor x jussensor V B1 B2 B V DC Ri 2 K ohm PC PPC BMS CTS Placering av jussensor SESOR SESOR PB_ _ _R1 27

8 jussensor 3-60K ux 52,0 jussensor För anslutning till Matningsspänning 24 V DC ±10% Utgångsspänning 0-10 V ux område lux, K lux K lux, K lux Anslutning Skruvanslutningar IP54 Temperaturområde -40ºC...+50ºC Avstånd från max 100 meter kontrollenhet Kabel Klass I 3 x 1,5 2 Kabel Klass II 0,6 2 34,5 Beskrivning jussensor K lux 1 Inkoppling till Inkoppling till externt kontrollsystem x jussensor x jussensor V B1 B2 B V DC Ri 2 K ohm PC PPC BMS CTS Inställning av ux värde Placering av jussensor lx K lx K lx lx SESOR SESOR + PB_ _ _R1 28
