1 Centronic SensorControl SC861 sv Montage- och bruksanvisning Sol- och vindsensor Solcellsdriven Viktig information för: montörer/ elektriker/ användare Denna anvisning ska finnas tillgänglig tillsammans med produkten! Bruksanvisningen ska bevaras av användaren. Becker-Antriebe GmbH Sinn/Germany

2 Montage- och bruksanvisning Innehållsförteckning Inledning... 3 Garanti... 3 Säkerhetsinformation... 4 Avsedd användning... 4 Förklaring av display och knappar... 5 Funktionsbeskrivning... 5 Programmering av fjärrkontrollen... 6 Montering... 7 Tekniska data... 7 Åtgärder vid fel... 8 Allmän försäkran om överensstämmelse

3 Inledning Med SC861 kan du kontrollera ett eller flera solskyddssystem. Tröskelvärdena för solskydd och vindövervakning kan ställas in med alla Centronic fjärrkontroller som har en inställningsfunktion för sol- och vintröskelvärden. Denna apparat kännetecknas av att den är lätt att använda. Observera SC861 är utrustad med en solcell för strömförsörjning. Garanti Konstruktiva modifikationer och felaktiga installationer som strider mot denna bruksanvisning och annan information från oss kan ge användaren allvarliga skador, t.ex. klämskador. Konstruktiva modifikationer får därför endast utföras efter avtal med oss och med vårt tillstånd. Våra instruktioner, särskilt de som finns i denna montage- och bruksanvisning, måste följas. Att vidarebearbeta produkten i strid med den avsedda användningen är inte tilllåtet. Tillverkare av slutprodukter och installatörer måste se till att alla lagenliga bestämmelser och officiella föreskrifter, särskilt de som gäller tillverkningen av slutprodukten, installation och kundupplysning, speciellt tillämpliga giltiga EMC-föreskrifter, måste observeras och följas när våra produkter används. 3

4 Montage- och bruksanvisning Säkerhetsinformation Viktigt Se till att bevara bruksanvisningen! Använd endast originaldelar från Becker som inte har modifierats. Se till att inga personer uppehåller sig inom systemets rörelseområde. Håll barn utom räckhåll för kontrollenheter. Observera de bestämmelser som gäller i ditt land. Om systemet styrs med en eller flera fjärrkontroller måste man ha insyn över systemets rörelseområde under drift. Observera solskyddssystemets specifikationer. Avsedd användning SC861 är endast avsedd för drift av solskyddssystem som inte samtidigt ska användas som insynsskydd. Eventuell annan användning är inte att betrakta som normal användning. Kom ihåg att fjärrstyrda enheter inte får användas i miljöer med förhöjd störningsrisk (t.ex. sjukhus eller flygplatser). Fjärrkontrollen är endast tillåten för apparater och system för vilka ett fel i fjärrkontrollen eller mottagaren inte innebär en fara för personer, djur eller föremål, eller för vilka denna risk har förebyggts genom andra säkerhetsanordningar. Användaren är inte på något vis skyddad mot störningar från andra signalanläggningar eller ändutrustning (t.ex. radioanläggningar som drivs på korrekt sätt inom samma frekvensområde). Observera Se till att kontrollenheten inte installeras eller tas i drift nära metallytor eller magnetiska fält. Fjärrstyrda enheter som sänder på samma frekvens kan leda till störningar i mottagningen. Observera att radiosignalens räckvidd begränsas genom lagstiftning och byggnadsmässiga åtgärder. 4

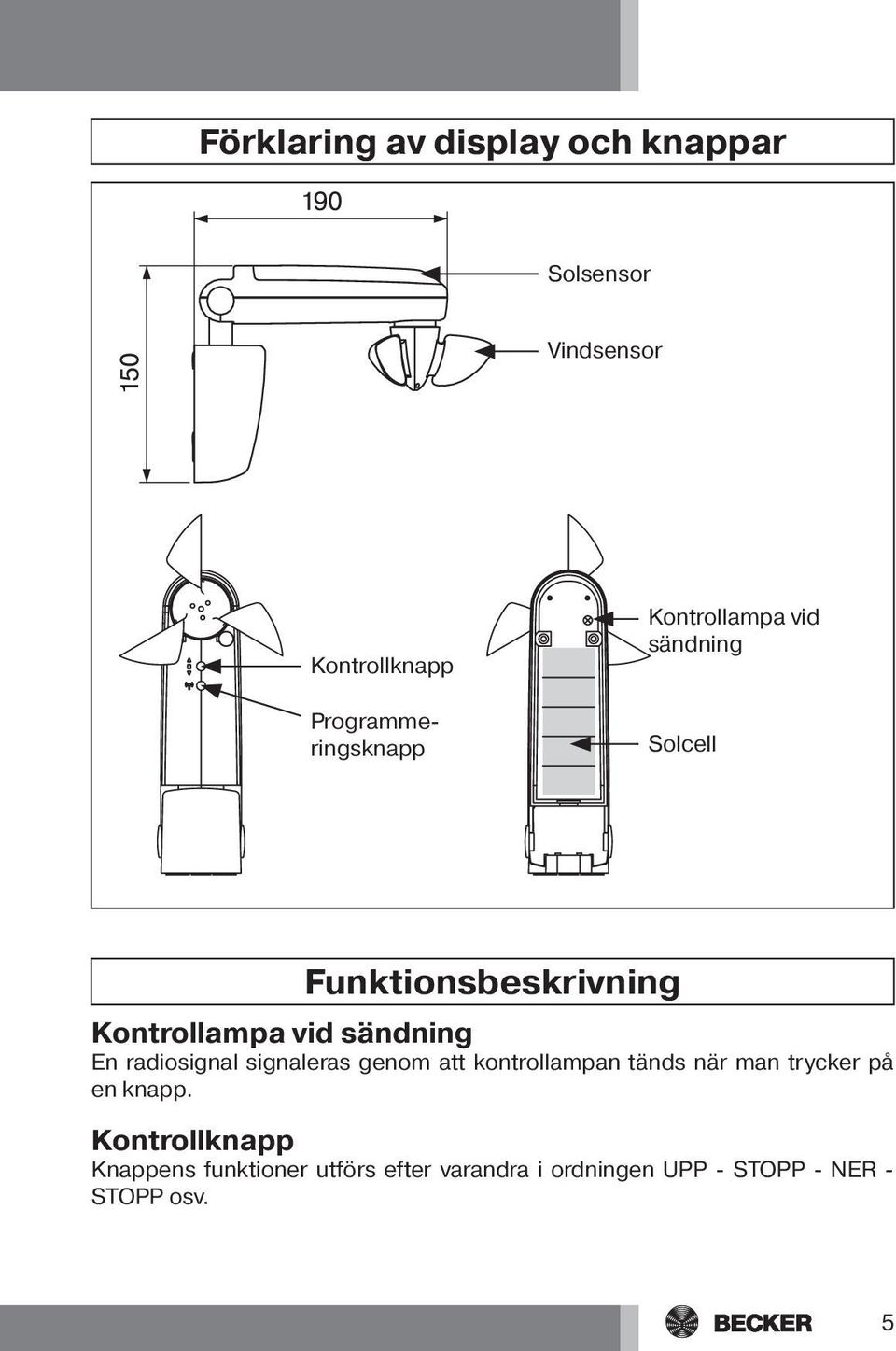

5 Förklaring av display och knappar Solsensor Vindsensor Kontrollknapp Programmeringsknapp Kontrollampa vid sändning Solcell Funktionsbeskrivning Kontrollampa vid sändning En radiosignal signaleras genom att kontrollampan tänds när man trycker på en knapp. Kontrollknapp Knappens funktioner utförs efter varandra i ordningen UPP - STOPP - NER - STOPP osv. 5

6 Montage- och bruksanvisning Programmering av fjärrkontrollen Observera Innan SC861 programmeras måste en huvudkontroll (t.ex. SWC441) programmeras in på radiomottagaren för solskyddssystemen och gränslägen måste ha programmerats. Radiomottagaren för solskyddssystem kan programmeras med upp till 3 sensorer. Viktigt När du programmerar mottagaren ska du försäkra dig om att solskyddssystemets rörelseområde är fritt, eftersom systemet kan åka ner utan förvarning. Programmera SC861 SC861 har en inbyggd radiosändare. a) Tryck på programmeringsknappen på huvudkontrollen tills mottagaren bekräftar. b) Tryck nu på programmeringsknappen på SC861 tills mottagaren bekräftar. c) Tryck nu återigen på programmeringsknappen på SC861 som ska programmeras igen. Mottagaren kommer att bekräfta programmeringen. Maximal räckvidd vid och inuti en byggnad är upp till 25 m och i fritt fält upp till 350 m. 6

7 Montering Kontrollera att fjärrkontrollen och mottagaren fungerar utan anmärkning innan du monterar dem i tilltänkt position. Fäst SC861 på väggen med de tre bifogade skruvarna. Apparaten får endast rengöras med en fuktad trasa. Använd inga rengöringsmedel, eftersom de kan ha en frätande verkan på plasten. Tekniska data Skyddsart IP 44 Tillåten omgivningstemperatur -25 till +55 C Radiofrekvens 868,3 MHz Idriftsättningscell 6LR61 7

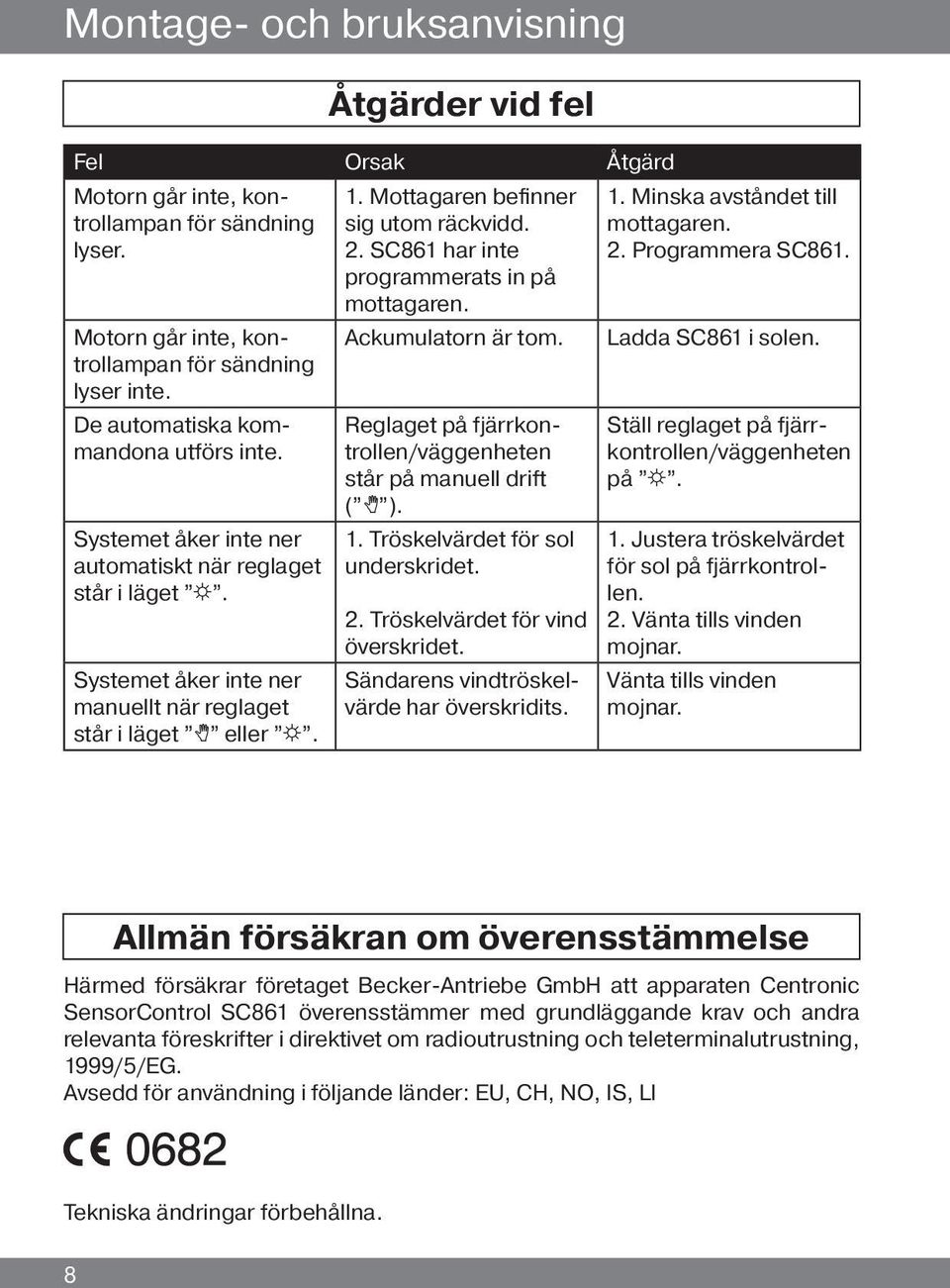

8 Montage- och bruksanvisning Åtgärder vid fel Fel Orsak Åtgärd Motorn går inte, kontrollampan för sändning lyser. Motorn går inte, kontrollampan för sändning lyser inte. De automatiska kommandona utförs inte. Systemet åker inte ner automatiskt när reglaget står i läget S. Systemet åker inte ner manuellt när reglaget står i läget H eller S. 1. Mottagaren befinner sig utom räckvidd. 2. SC861 har inte programmerats in på mottagaren. Ackumulatorn är tom. Reglaget på fjärrkontrollen/väggenheten står på manuell drift ( H ). 1. Tröskelvärdet för sol underskridet. 2. Tröskelvärdet för vind överskridet. Sändarens vindtröskelvärde har överskridits. 1. Minska avståndet till mottagaren. 2. Programmera SC861. Ladda SC861 i solen. Ställ reglaget på fjärrkontrollen/väggenheten på S. 1. Justera tröskelvärdet för sol på fjärrkontrollen. 2. Vänta tills vinden mojnar. Vänta tills vinden mojnar. Allmän försäkran om överensstämmelse Härmed försäkrar företaget Becker-Antriebe GmbH att apparaten Centronic SensorControl SC861 överensstämmer med grundläggande krav och andra relevanta föreskrifter i direktivet om radioutrustning och teleterminalutrustning, 1999/5/EG. Avsedd för användning i följande länder: EU, CH, NO, IS, LI Tekniska ändringar förbehållna. 8
