Centronic SunWindControl SWC52
|
|
- Lena Månsson
- för 8 år sedan
- Visningar:
Transkript

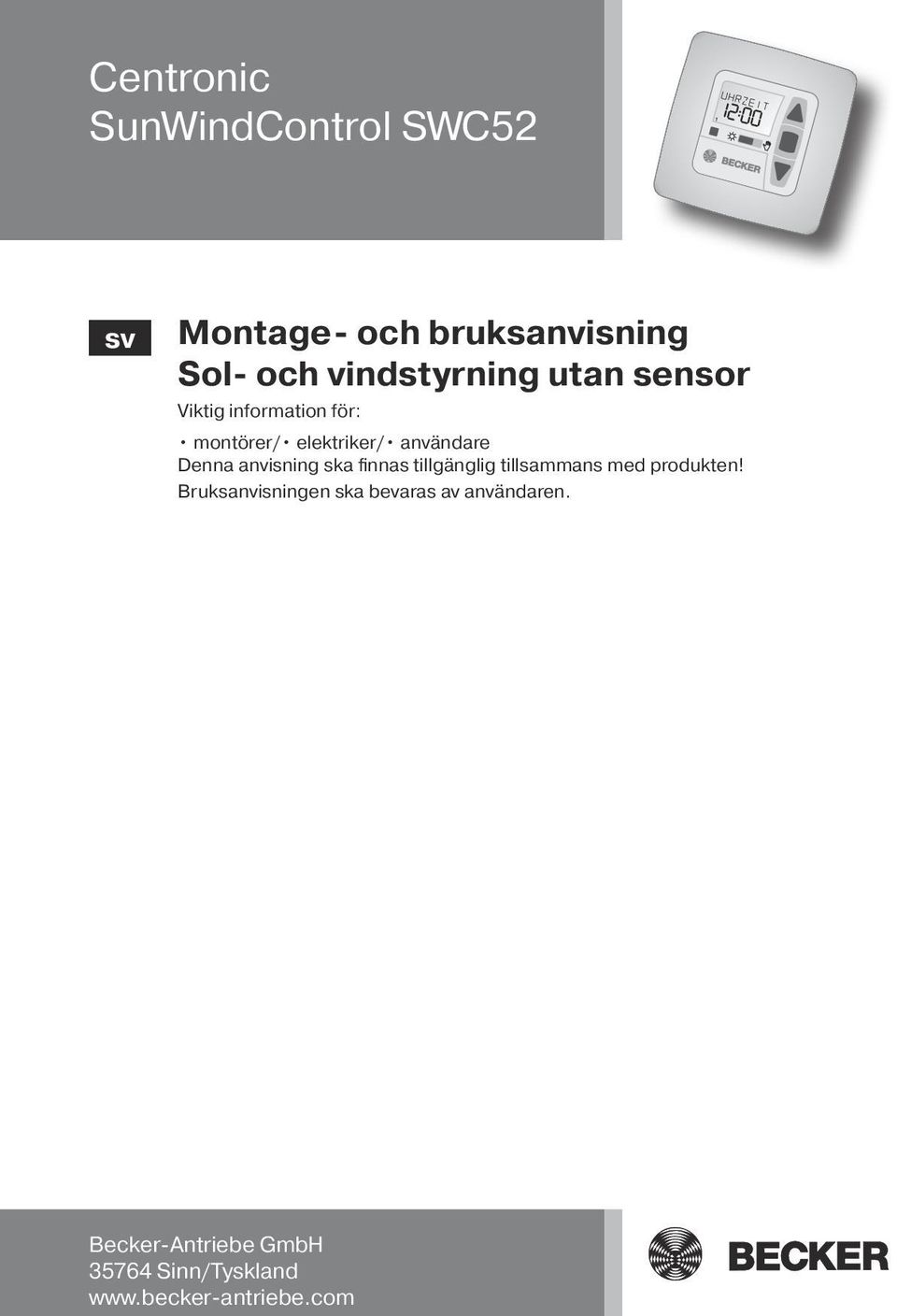

1 Centronic SunWindControl SWC52 sv Montage- och bruksanvisning Sol- och vindstyrning utan sensor Viktig information för: montörer/ elektriker/ användare Denna anvisning ska finnas tillgänglig tillsammans med produkten! Bruksanvisningen ska bevaras av användaren. Becker-Antriebe GmbH Sinn/Tyskland

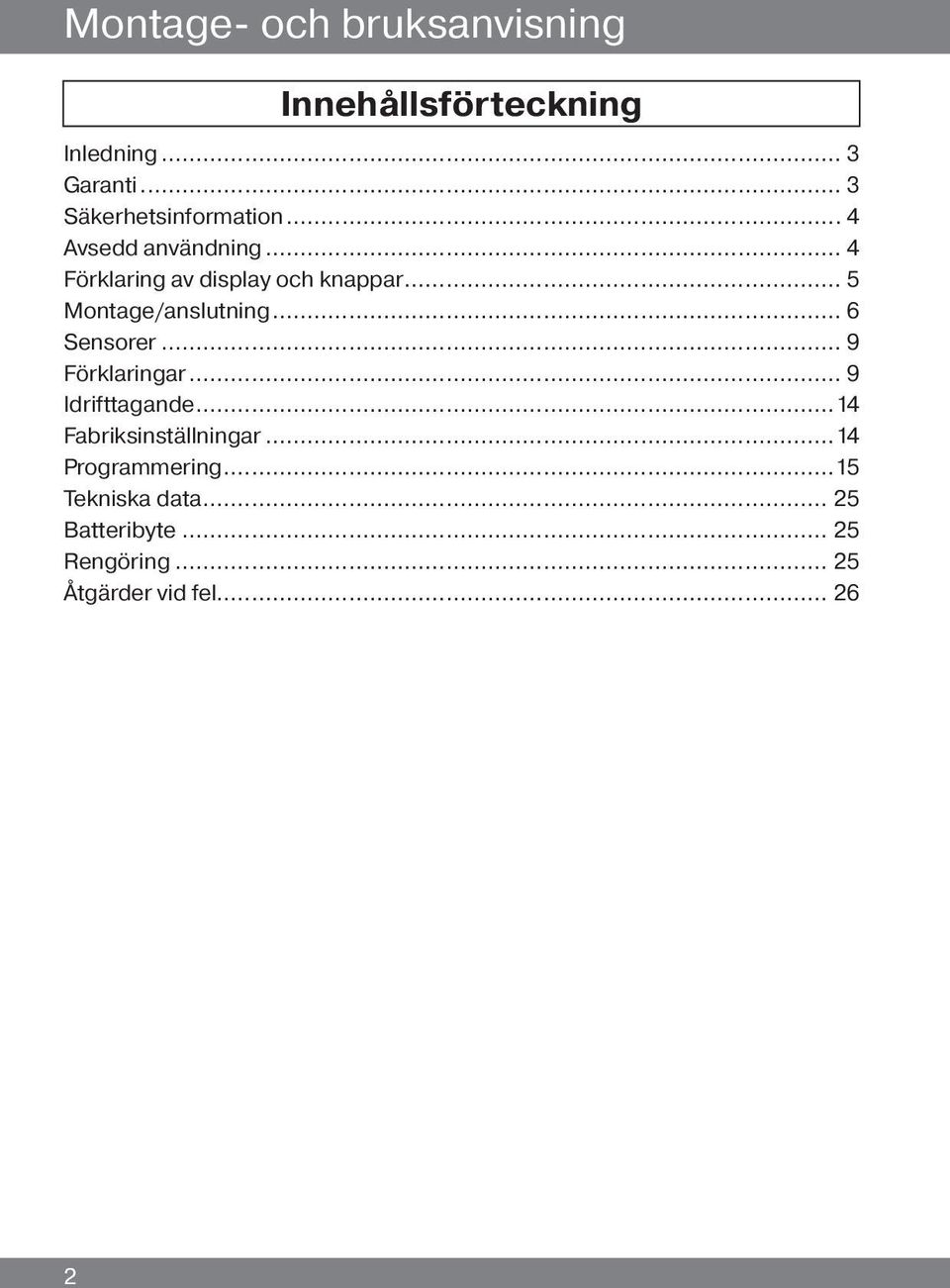

2 Montage- och bruksanvisning Innehållsförteckning Inledning... 3 Garanti... 3 Säkerhetsinformation... 4 Avsedd användning... 4 Förklaring av display och knappar... 5 Montage/anslutning... 6 Sensorer... 9 Förklaringar... 9 Idrifttagande...14 Fabriksinställningar...14 Programmering...15 Tekniska data Batteribyte Rengöring Åtgärder vid fel

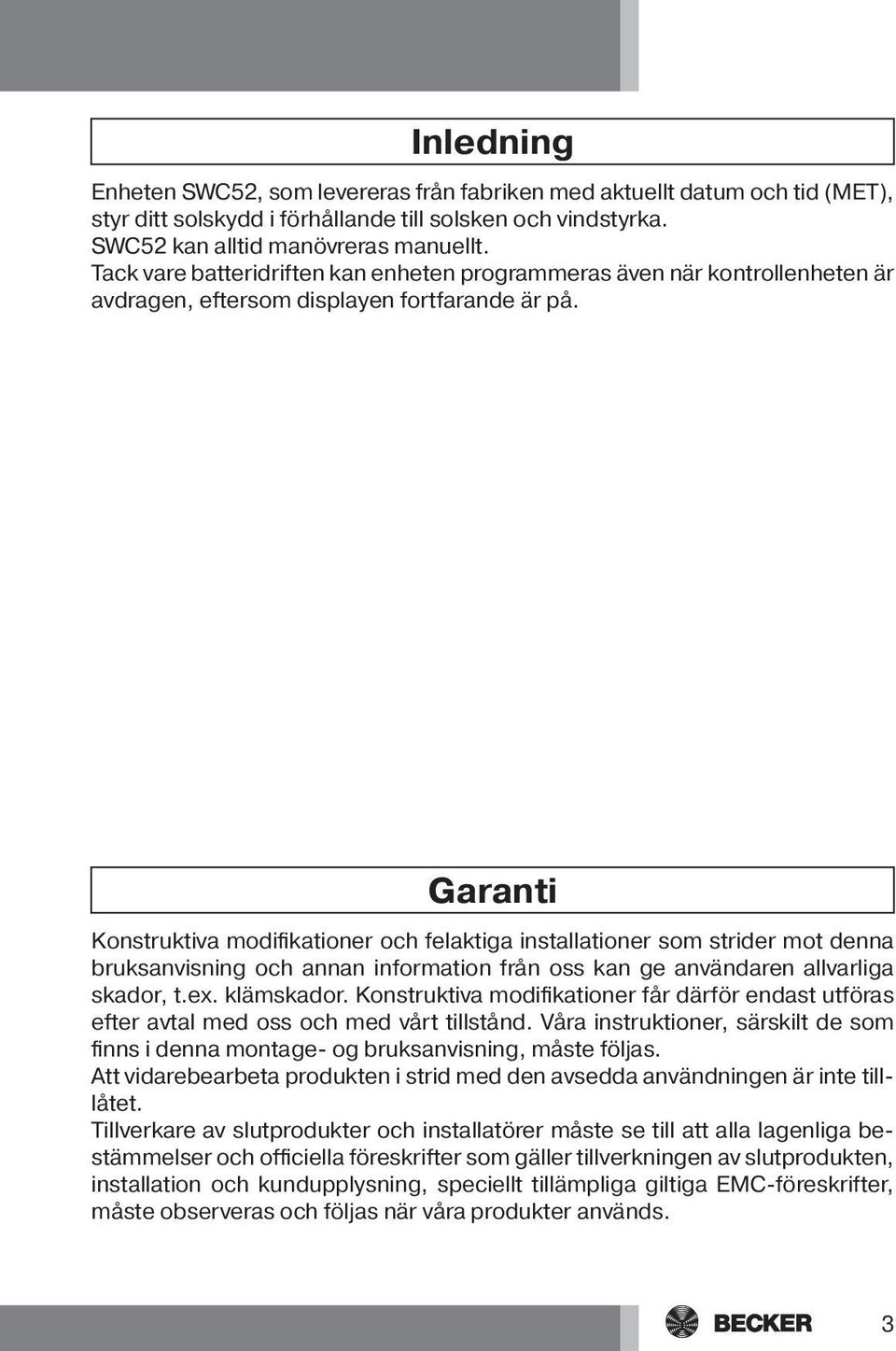

3 Inledning Enheten SWC52, som levereras från fabriken med aktuellt datum och tid (MET), styr ditt solskydd i förhållande till solsken och vindstyrka. SWC52 kan alltid manövreras manuellt. Tack vare batteridriften kan enheten programmeras även när kontrollenheten är avdragen, eftersom displayen fortfarande är på. Garanti Konstruktiva modifikationer och felaktiga installationer som strider mot denna bruksanvisning och annan information från oss kan ge användaren allvarliga skador, t.ex. klämskador. Konstruktiva modifikationer får därför endast utföras efter avtal med oss och med vårt tillstånd. Våra instruktioner, särskilt de som finns i denna montage- og bruksanvisning, måste följas. Att vidarebearbeta produkten i strid med den avsedda användningen är inte tilllåtet. Tillverkare av slutprodukter och installatörer måste se till att alla lagenliga bestämmelser och officiella föreskrifter som gäller tillverkningen av slutprodukten, installation och kundupplysning, speciellt tillämpliga giltiga EMC-föreskrifter, måste observeras och följas när våra produkter används. 3

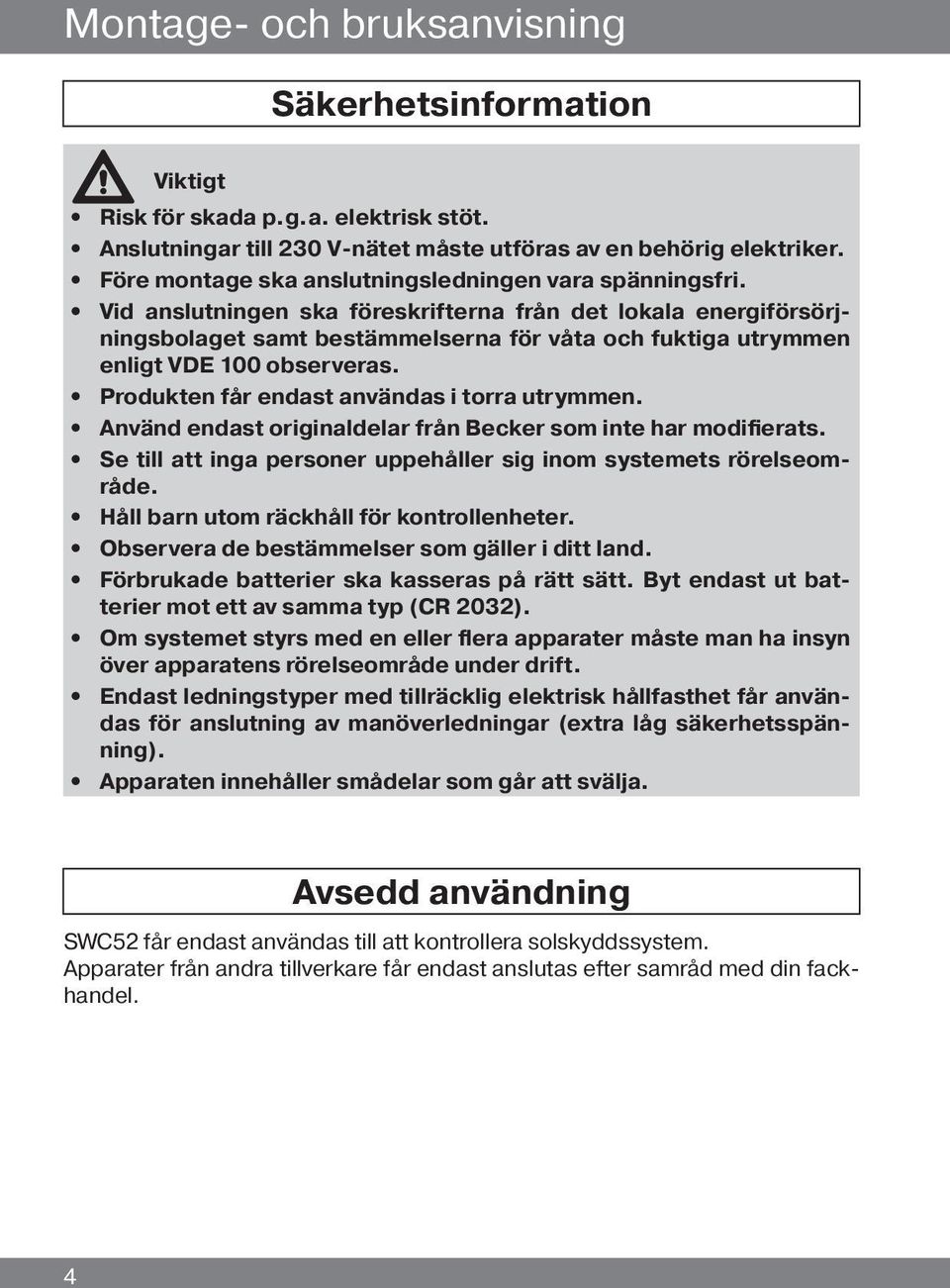

4 Montage- och bruksanvisning Säkerhetsinformation Viktigt Risk för skada p.g.a. elektrisk stöt. Anslutningar till 230 V-nätet måste utföras av en behörig elektriker. Före montage ska anslutningsledningen vara spänningsfri. Vid anslutningen ska föreskrifterna från det lokala energiförsörjningsbolaget samt bestämmelserna för våta och fuktiga utrymmen enligt VDE 100 observeras. Produkten får endast användas i torra utrymmen. Använd endast originaldelar från Becker som inte har modifierats. Se till att inga personer uppehåller sig inom systemets rörelseområde. Håll barn utom räckhåll för kontrollenheter. Observera de bestämmelser som gäller i ditt land. Förbrukade batterier ska kasseras på rätt sätt. Byt endast ut batterier mot ett av samma typ (CR 2032). Om systemet styrs med en eller flera apparater måste man ha insyn över apparatens rörelseområde under drift. Endast ledningstyper med tillräcklig elektrisk hållfasthet får användas för anslutning av manöverledningar (extra låg säkerhetsspänning). Apparaten innehåller smådelar som går att svälja. Avsedd användning SWC52 får endast användas till att kontrollera solskyddssystem. Apparater från andra tillverkare får endast anslutas efter samråd med din fackhandel. 4
5 Förklaring av display och knappar Reglage för manuell/ automatisk drift UPP-knapp Kontrollampa larmsignaler STOPP-knapp Täcklucka NER-knapp Knappar under täckluckan RESET-knapp MENY-knapp OK-knapp - knapp + knapp Displayens symboler Program Tid/datum Textrad Sifferdisplay Veckodagar (mån sön) Inställning Funktion Upp Ner 5
6 Montage- och bruksanvisning Montage/anslutning 6

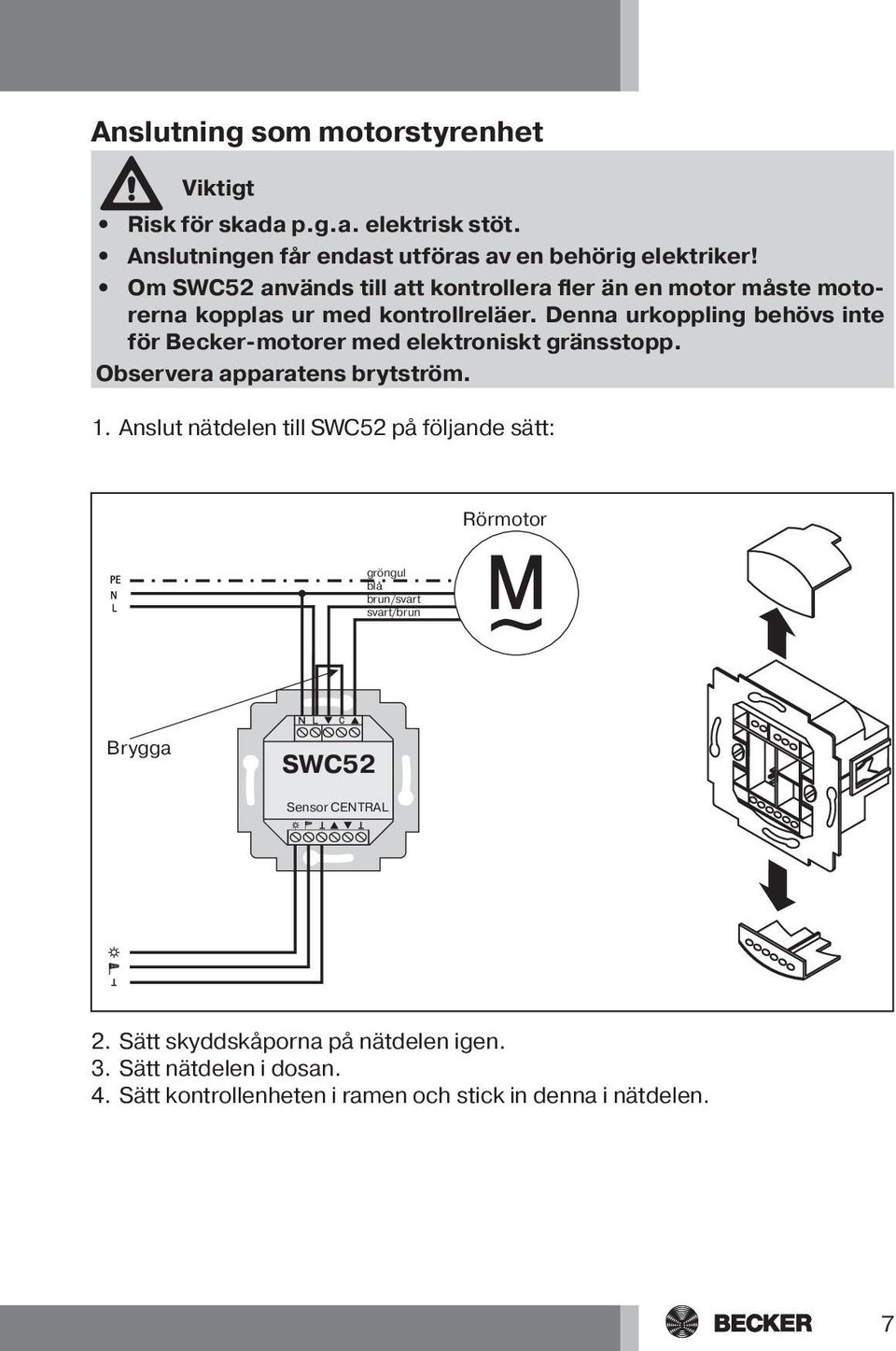

7 Anslutning som motorstyrenhet Viktigt Risk för skada p.g.a. elektrisk stöt. Anslutningen får endast utföras av en behörig elektriker! Om SWC52 används till att kontrollera fler än en motor måste motorerna kopplas ur med kontrollreläer. Denna urkoppling behövs inte för Becker-motorer med elektroniskt gränsstopp. Observera apparatens brytström. 1. Anslut nätdelen till SWC52 på följande sätt: Rörmotor gröngul blå brun/svart svart/brun Brygga SWC52 Sensor CENTRAL 2. Sätt skyddskåporna på nätdelen igen. 3. Sätt nätdelen i dosan. 4. Sätt kontrollenheten i ramen och stick in denna i nätdelen. 7

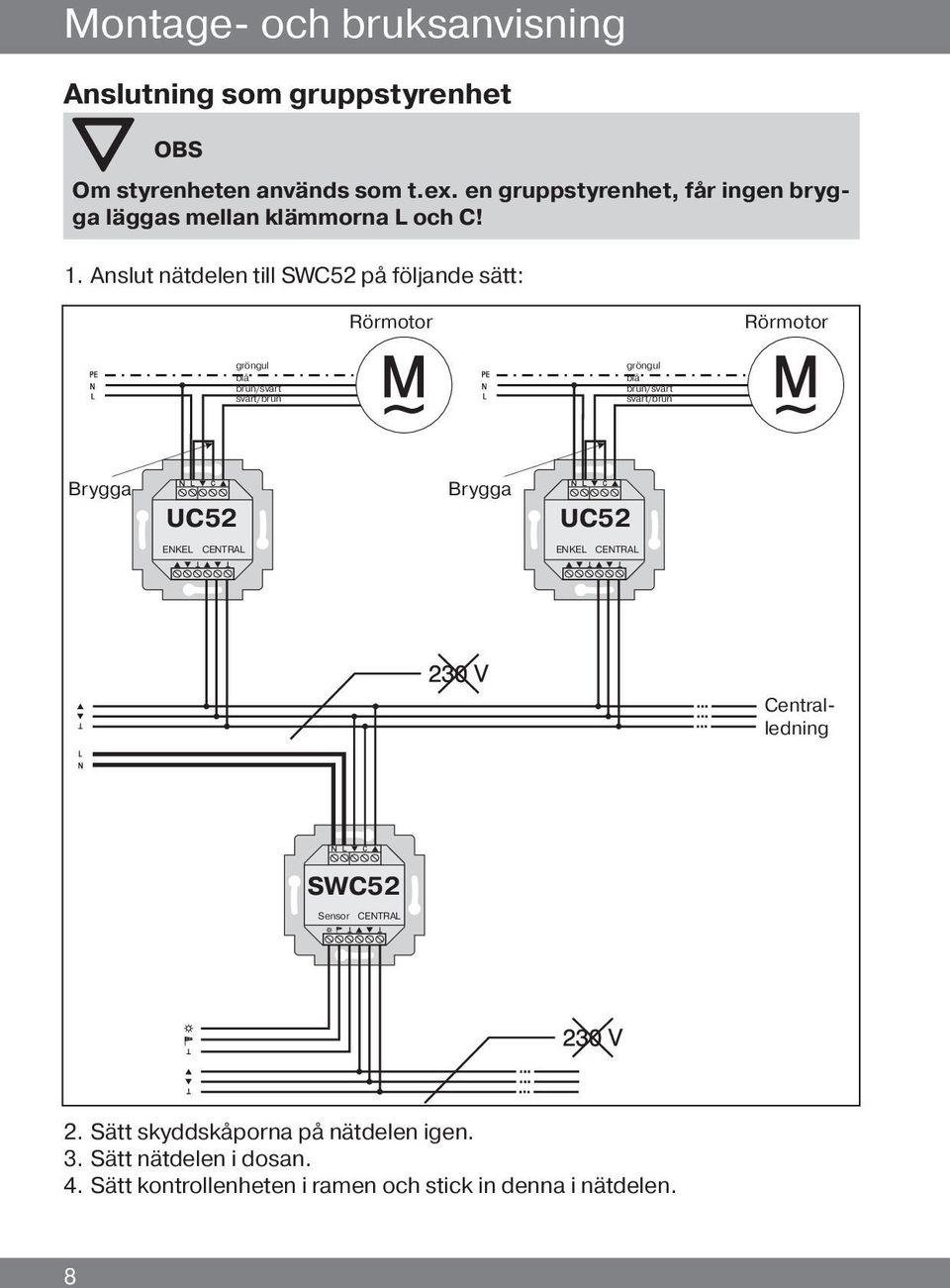

8 Montage- och bruksanvisning Anslutning som gruppstyrenhet OBS Om styrenheten används som t.ex. en gruppstyrenhet, får ingen brygga läggas mellan klämmorna L och C! 1. Anslut nätdelen till SWC52 på följande sätt: Rörmotor Rörmotor gröngul blå brun/svart svart/brun gröngul blå brun/svart svart/brun Brygga UC52 Brygga UC52 ENKEL CENTRAL ENKEL CENTRAL Centralledning SWC52 Sensor CENTRAL 2. Sätt skyddskåporna på nätdelen igen. 3. Sätt nätdelen i dosan. 4. Sätt kontrollenheten i ramen och stick in denna i nätdelen. 8

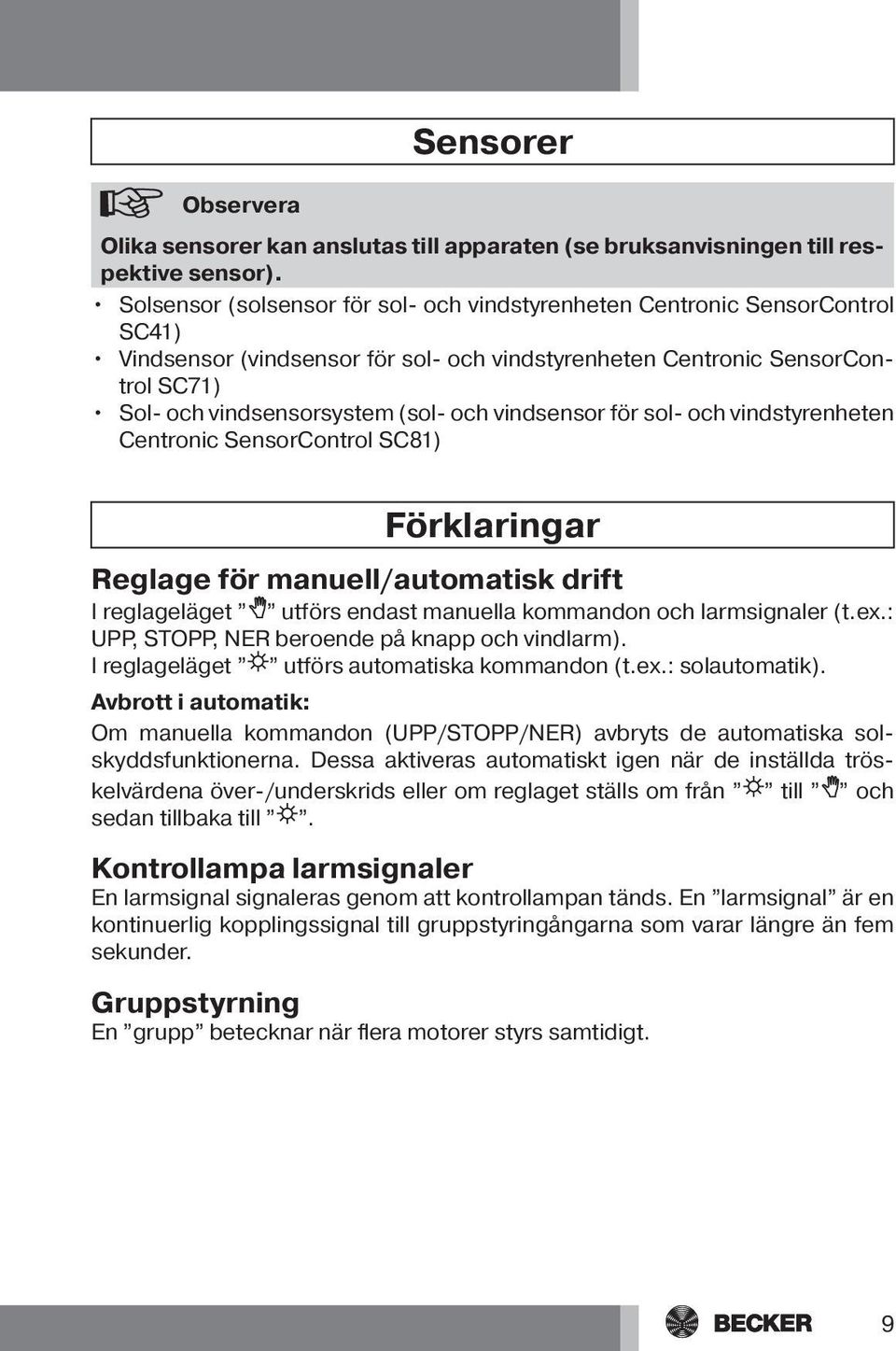

9 Sensorer Observera Olika sensorer kan anslutas till apparaten (se bruksanvisningen till respektive sensor). Solsensor (solsensor för sol- och vindstyrenheten Centronic SensorControl SC41) Vindsensor (vindsensor för sol- och vindstyrenheten Centronic SensorControl SC71) Sol- och vindsensorsystem (sol- och vindsensor för sol- och vindstyrenheten Centronic SensorControl SC81) Förklaringar Reglage för manuell/automatisk drift I reglageläget utförs endast manuella kommandon och larmsignaler (t.ex.: UPP, STOPP, NER beroende på knapp och vindlarm). I reglageläget utförs automatiska kommandon (t.ex.: solautomatik). Avbrott i automatik: Om manuella kommandon (UPP/STOPP/NER) avbryts de automatiska solskyddsfunktionerna. Dessa aktiveras automatiskt igen när de inställda tröskelvärdena över-/underskrids eller om reglaget ställs om från till och sedan tillbaka till. Kontrollampa larmsignaler En larmsignal signaleras genom att kontrollampan tänds. En larmsignal är en kontinuerlig kopplingssignal till gruppstyringångarna som varar längre än fem sekunder. Gruppstyrning En grupp betecknar när flera motorer styrs samtidigt. 9
10 Montage- och bruksanvisning Drift Du kan se de aktuella vind- och/eller solvärdena på displayen. OK-knapp Genom att trycka på OK-knappen sparar du de värden som visas på displayen. Aktivera testläget genom att trycka på OK-knappen i fem sekunder. Dessutom måste reglaget för manuell/automatisk drift stå på Auto. Knapparna +/- Följande justeringar är möjliga med + och - : Meny -> Ändra värde Automatisk drift -> Hämta uppgifter Knappen + -> Nästa automatiska starttid s Knappen - -> Nästa automatiska starttid t MENY-knapp Genom att trycka på MENY-knappen kommer du till menyöversikten eller till driftsläget. De aktuella värdena som visas sparas inte. RESET-knapp Om du trycker på RESET-knappen (med en kulspetspenna eller dylikt) återställs SWC52 till fabriksinställningarna. Undantag: Menypunkterna funktion och språk Menyn Tid/datum TID/DAT I denna menyn ställer du in tid och datum. Menyn Program PROGRAM I menyn FUNKTION kan du välja mellan start- och spärrtider. I menyn PROGRAM kan du ställa in tiderna. STARTTID Programmerbara ut- och inkörningstider för solskyddssystemet. 10

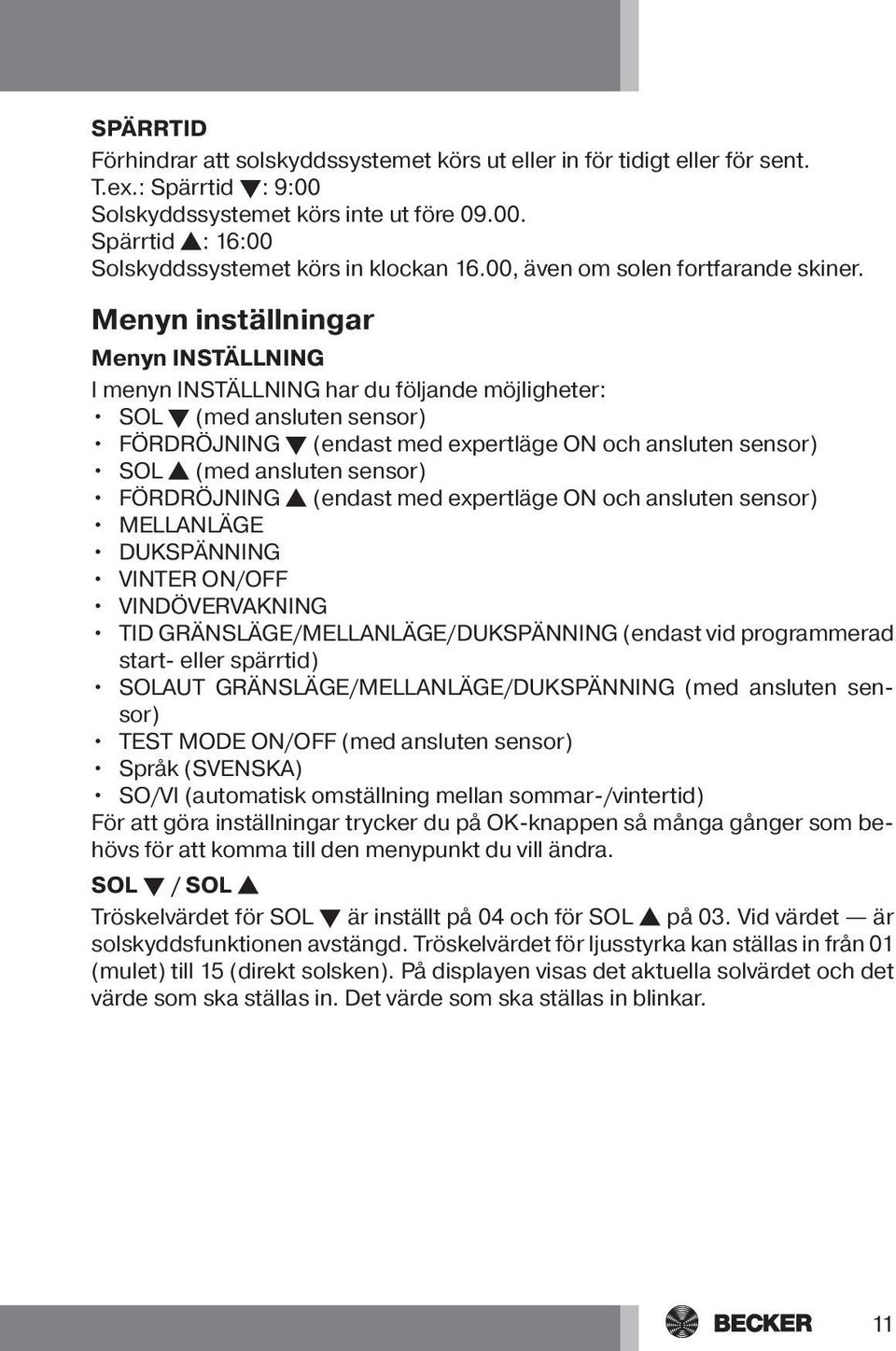

11 SPÄRRTID Förhindrar att solskyddssystemet körs ut eller in för tidigt eller för sent. T.ex.: Spärrtid t: 9:00 Solskyddssystemet körs inte ut före Spärrtid s: 16:00 Solskyddssystemet körs in klockan 16.00, även om solen fortfarande skiner. Menyn inställningar Menyn INSTÄLLNING I menyn INSTÄLLNING har du följande möjligheter: SOL t (med ansluten sensor) FÖRDRÖJNING t (endast med expertläge ON och ansluten sensor) SOL s (med ansluten sensor) FÖRDRÖJNING s (endast med expertläge ON och ansluten sensor) MELLANLÄGE DUKSPÄNNING VINTER ON/OFF VINDÖVERVAKNING TID GRÄNSLÄGE/MELLANLÄGE/DUKSPÄNNING (endast vid programmerad start- eller spärrtid) SOLAUT GRÄNSLÄGE/MELLANLÄGE/DUKSPÄNNING (med ansluten sensor) TEST MODE ON/OFF (med ansluten sensor) Språk (SVENSKA) SO/VI (automatisk omställning mellan sommar-/vintertid) För att göra inställningar trycker du på OK-knappen så många gånger som behövs för att komma till den menypunkt du vill ändra. SOL t / SOL s Tröskelvärdet för SOL t är inställt på 04 och för SOL s på 03. Vid värdet är solskyddsfunktionen avstängd. Tröskelvärdet för ljusstyrka kan ställas in från 01 (mulet) till 15 (direkt solsken). På displayen visas det aktuella solvärdet och det värde som ska ställas in. Det värde som ska ställas in blinkar. 11

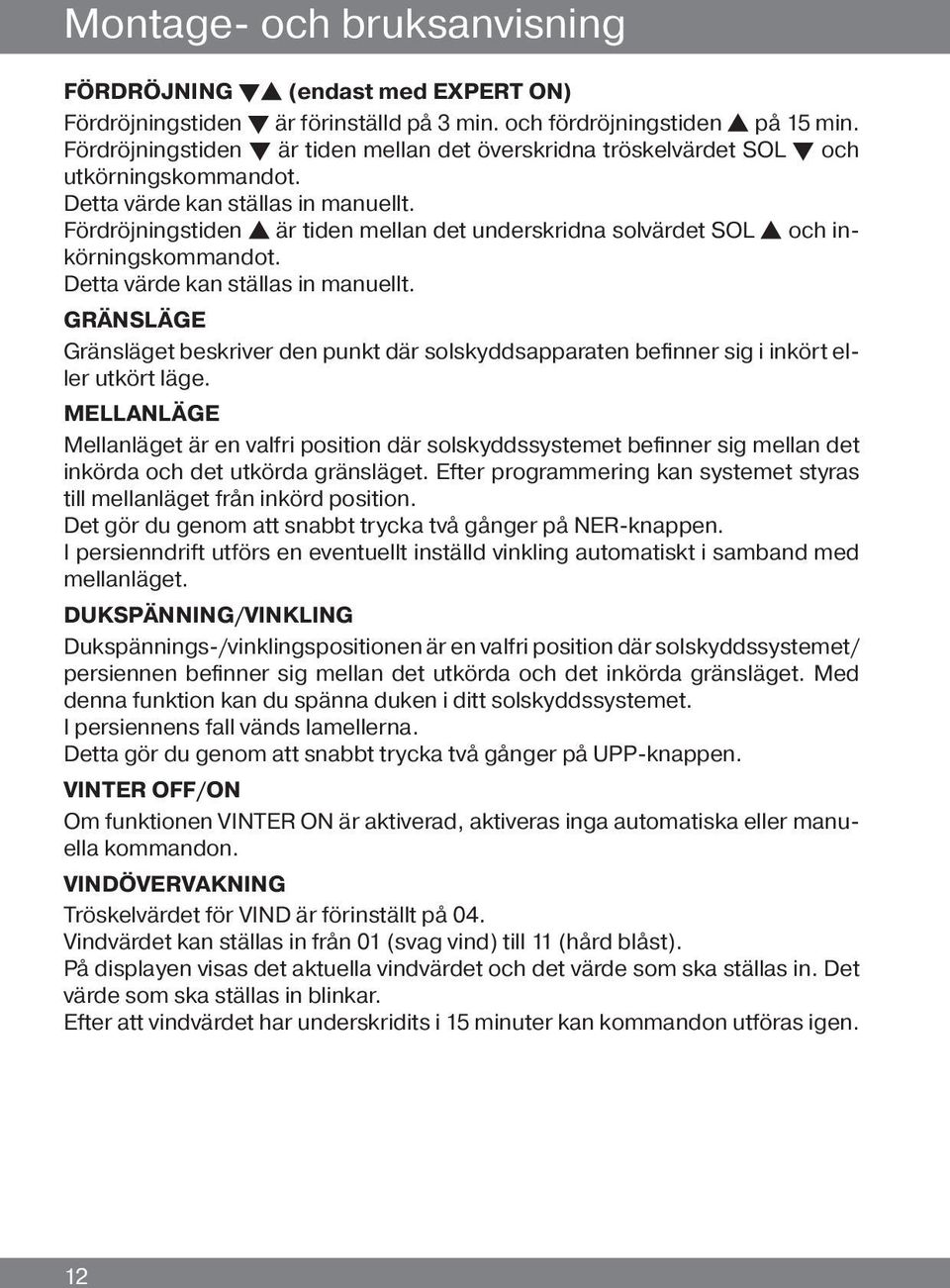

12 Montage- och bruksanvisning FÖRDRÖJNING ts (endast med EXPERT ON) Fördröjningstiden t är förinställd på 3 min. och fördröjningstiden s på 15 min. Fördröjningstiden t är tiden mellan det överskridna tröskelvärdet SOL t och utkörningskommandot. Detta värde kan ställas in manuellt. Fördröjningstiden s är tiden mellan det underskridna solvärdet SOL s och inkörningskommandot. Detta värde kan ställas in manuellt. GRÄNSLÄGE Gränsläget beskriver den punkt där solskyddsapparaten befinner sig i inkört eller utkört läge. MELLANLÄGE Mellanläget är en valfri position där solskyddssystemet befinner sig mellan det inkörda och det utkörda gränsläget. Efter programmering kan systemet styras till mellanläget från inkörd position. Det gör du genom att snabbt trycka två gånger på NER-knappen. I persienndrift utförs en eventuellt inställd vinkling automatiskt i samband med mellanläget. DUKSPÄNNING/VINKLING Dukspännings-/vinklingspositionen är en valfri position där solskyddssystemet/ persiennen befinner sig mellan det utkörda och det inkörda gränsläget. Med denna funktion kan du spänna duken i ditt solskyddssystemet. I persiennens fall vänds lamellerna. Detta gör du genom att snabbt trycka två gånger på UPP-knappen. VINTER OFF/ON Om funktionen VINTER ON är aktiverad, aktiveras inga automatiska eller manuella kommandon. VINDÖVERVAKNING Tröskelvärdet för VIND är förinställt på 04. Vindvärdet kan ställas in från 01 (svag vind) till 11 (hård blåst). På displayen visas det aktuella vindvärdet och det värde som ska ställas in. Det värde som ska ställas in blinkar. Efter att vindvärdet har underskridits i 15 minuter kan kommandon utföras igen. 12

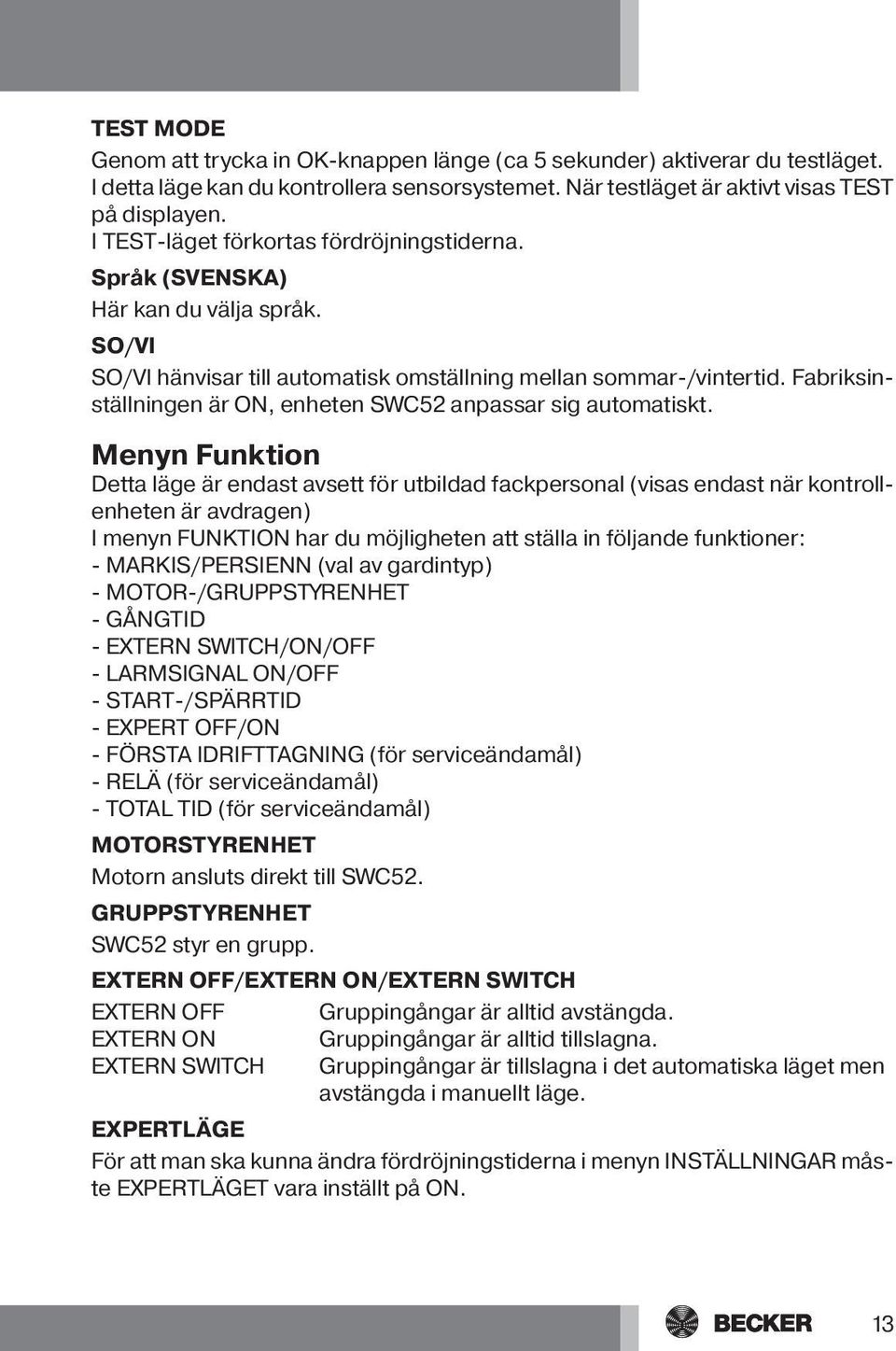

13 TEST MODE Genom att trycka in OK-knappen länge (ca 5 sekunder) aktiverar du testläget. I detta läge kan du kontrollera sensorsystemet. När testläget är aktivt visas TEST på displayen. I TEST-läget förkortas fördröjningstiderna. Språk (SVENSKA) Här kan du välja språk. SO/VI SO/VI hänvisar till automatisk omställning mellan sommar-/vintertid. Fabriksinställningen är ON, enheten SWC52 anpassar sig automatiskt. Menyn Funktion Detta läge är endast avsett för utbildad fackpersonal (visas endast när kontrollenheten är avdragen) I menyn FUNKTION har du möjligheten att ställa in följande funktioner: - MARKIS/PERSIENN (val av gardintyp) - MOTOR-/GRUPPSTYRENHET - GÅNGTID - EXTERN SWITCH/ON/OFF - LARMSIGNAL ON/OFF - START-/SPÄRRTID - EXPERT OFF/ON - FÖRSTA IDRIFTTAGNING (för serviceändamål) - RELÄ (för serviceändamål) - TOTAL TID (för serviceändamål) MOTORSTYRENHET Motorn ansluts direkt till SWC52. GRUPPSTYRENHET SWC52 styr en grupp. EXTERN OFF/EXTERN ON/EXTERN SWITCH EXTERN OFF Gruppingångar är alltid avstängda. EXTERN ON Gruppingångar är alltid tillslagna. EXTERN SWITCH Gruppingångar är tillslagna i det automatiska läget men avstängda i manuellt läge. EXPERTLÄGE För att man ska kunna ändra fördröjningstiderna i menyn INSTÄLLNINGAR måste EXPERTLÄGET vara inställt på ON. 13

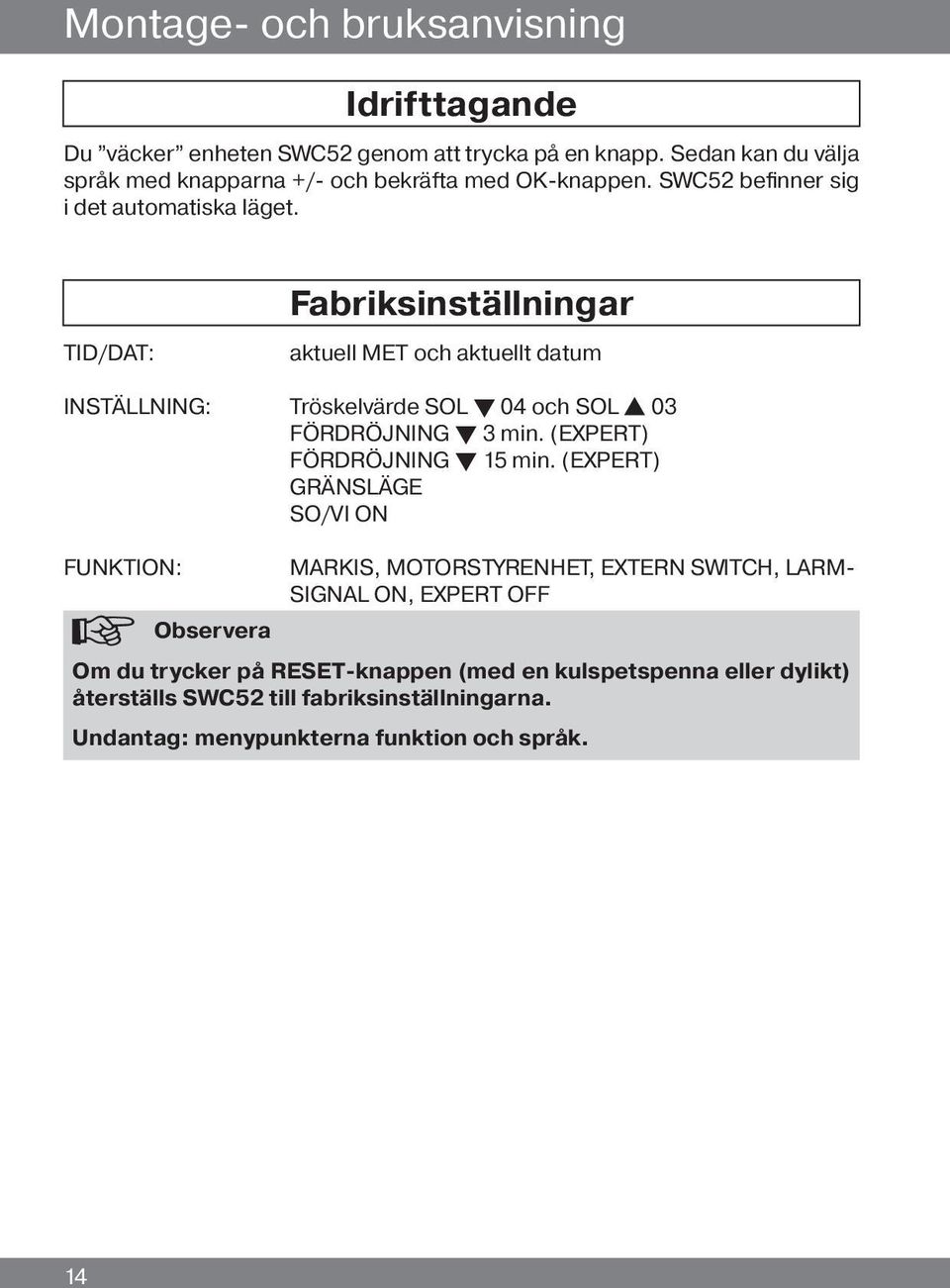

14 Montage- och bruksanvisning Idrifttagande Du väcker enheten SWC52 genom att trycka på en knapp. Sedan kan du välja språk med knapparna +/- och bekräfta med OK-knappen. SWC52 befinner sig i det automatiska läget. TID/DAT: Fabriksinställningar aktuell MET och aktuellt datum INSTÄLLNING: Tröskelvärde SOL t 04 och SOL s 03 FÖRDRÖJNING t 3 min. (EXPERT) FÖRDRÖJNING t 15 min. (EXPERT) GRÄNSLÄGE SO/VI ON FUNKTION: MARKIS, MOTORSTYRENHET, EXTERN SWITCH, LARM- SIGNAL ON, EXPERT OFF Observera Om du trycker på RESET-knappen (med en kulspetspenna eller dylikt) återställs SWC52 till fabriksinställningarna. Undantag: menypunkterna funktion och språk. 14
15 Menyöversikt Programmering Drift TID/DAT PROGRAM INSTALLNING FUNKTION 1. Tryck på MENY-knappen TID/DAT. 2. Tryck på knapparna +/- för att välja andra menyer. 3. Tryck på MENY-knappen för att gå till driftsläget. TID/DAT (ställa in tid och datum) TID/DAT TID AR MANAD DAG TID/DAT 1. Tryck på MENY-knappen, TID/DAT visas. 2. Med OK kommer du till menypunkten tid. 3. Ställ in den aktuella tiden med knapparna +/-. 4. Om tiden är inställd bekräftar du med OK. 5. Ställ in ÅR, MÅNAD och DAG som ovan. TID/DAT visas. 6. Tryck på MENY-knappen för att gå till driftsläget. 15

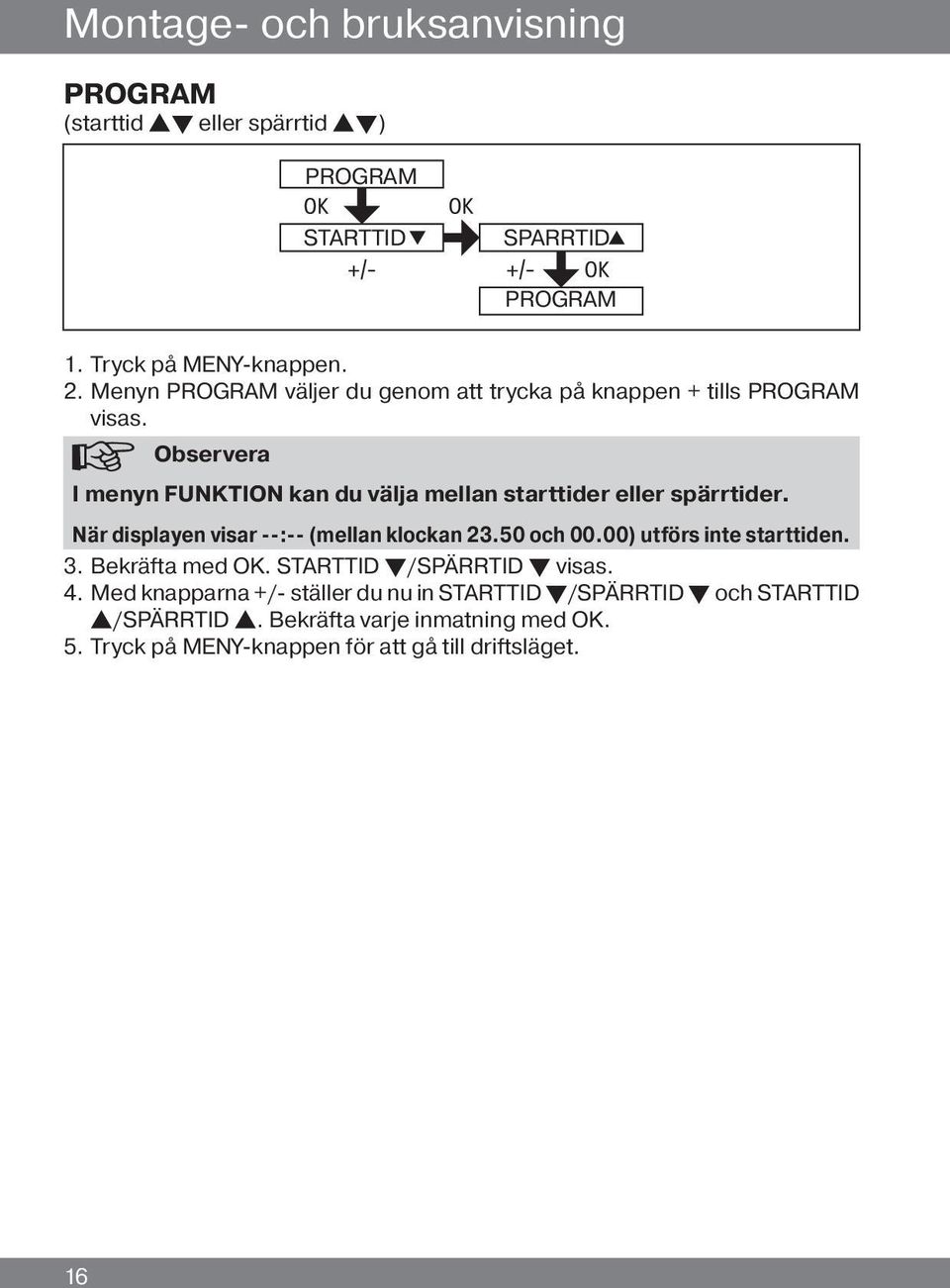

16 Montage- och bruksanvisning PROGRAM (starttid st eller spärrtid st) PROGRAM STARTTID SPARRTID PROGRAM 1. Tryck på MENY-knappen. 2. Menyn PROGRAM väljer du genom att trycka på knappen + tills PROGRAM visas. Observera I menyn FUNKTION kan du välja mellan starttider eller spärrtider. När displayen visar --:-- (mellan klockan och 00.00) utförs inte starttiden. 3. Bekräfta med OK. STARTTID t/spärrtid t visas. 4. Med knapparna +/- ställer du nu in STARTTID t/spärrtid t och STARTTID s/spärrtid s. Bekräfta varje inmatning med OK. 5. Tryck på MENY-knappen för att gå till driftsläget. 16

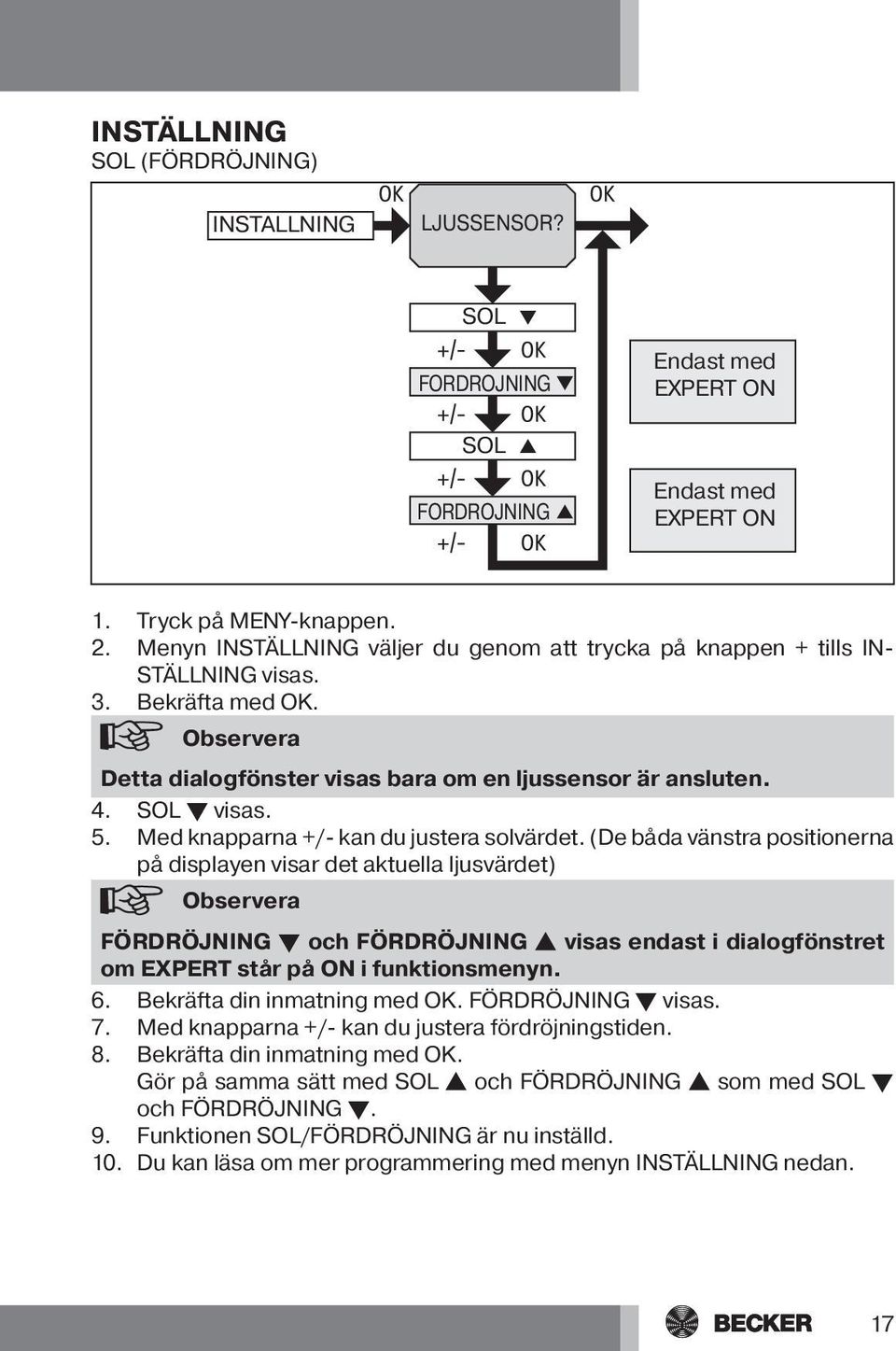

17 INSTÄLLNING SOL (FÖRDRÖJNING) INSTALLNING LJUSSENSOR? SOL FORDROJNING Endast med EXPERT ON SOL FORDROJNING Endast med EXPERT ON 1. Tryck på MENY-knappen. 2. Menyn INSTÄLLNING väljer du genom att trycka på knappen + tills IN- STÄLLNING visas. 3. Bekräfta med OK. Observera Detta dialogfönster visas bara om en ljussensor är ansluten. 4. SOL t visas. 5. Med knapparna +/- kan du justera solvärdet. (De båda vänstra positionerna på displayen visar det aktuella ljusvärdet) Observera FÖRDRÖJNING t och FÖRDRÖJNING s visas endast i dialogfönstret om EXPERT står på ON i funktionsmenyn. 6. Bekräfta din inmatning med OK. FÖRDRÖJNING t visas. 7. Med knapparna +/- kan du justera fördröjningstiden. 8. Bekräfta din inmatning med OK. Gör på samma sätt med SOL s och FÖRDRÖJNING s som med SOL t och FÖRDRÖJNING t. 9. Funktionen SOL/FÖRDRÖJNING är nu inställd. 10. Du kan läsa om mer programmering med menyn INSTÄLLNING nedan. 17

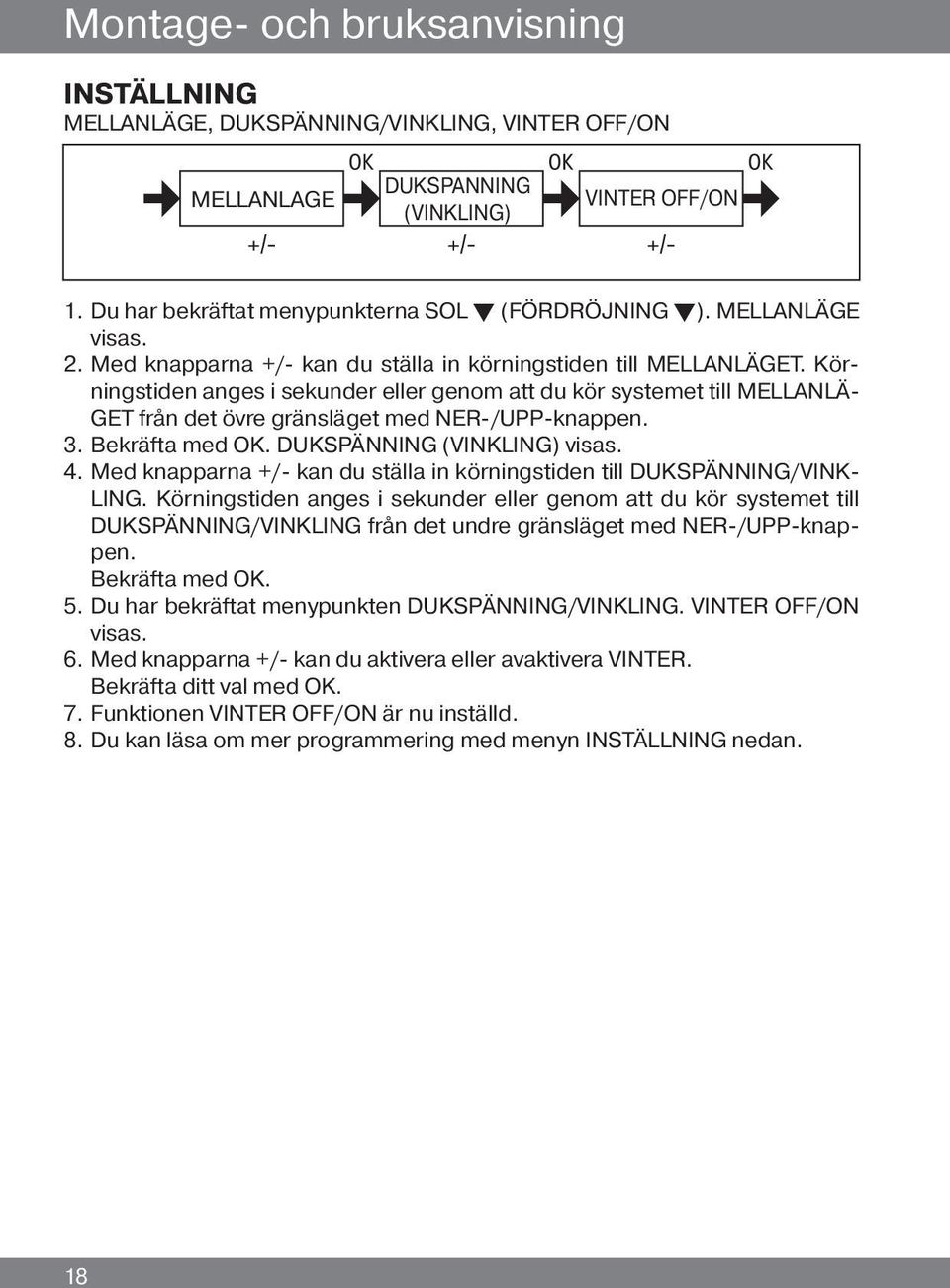

18 Montage- och bruksanvisning INSTÄLLNING MELLANLÄGE, DUKSPÄNNING/VINKLING, VINTER OFF/ON MELLANLAGE DUKSPANNING (VINKLING) VINTER OFF/ON 1. Du har bekräftat menypunkterna SOL t (FÖRDRÖJNING t). MELLANLÄGE visas. 2. Med knapparna +/- kan du ställa in körningstiden till MELLANLÄGET. Körningstiden anges i sekunder eller genom att du kör systemet till MELLANLÄ- GET från det övre gränsläget med NER-/UPP-knappen. 3. Bekräfta med OK. DUKSPÄNNING (VINKLING) visas. 4. Med knapparna +/- kan du ställa in körningstiden till DUKSPÄNNING/VINK- LING. Körningstiden anges i sekunder eller genom att du kör systemet till DUKSPÄNNING/VINKLING från det undre gränsläget med NER-/UPP-knappen. Bekräfta med OK. 5. Du har bekräftat menypunkten DUKSPÄNNING/VINKLING. VINTER OFF/ON visas. 6. Med knapparna +/- kan du aktivera eller avaktivera VINTER. Bekräfta ditt val med OK. 7. Funktionen VINTER OFF/ON är nu inställd. 8. Du kan läsa om mer programmering med menyn INSTÄLLNING nedan. 18
19 INSTÄLLNING VINDÖVERVAKNING, TIDAUT GRÄNSLÄGE, TIDAUT MELLANLÄGE, TIDAUT DUKSPÄNNING/VINKLING VINDOVERVAKNING TIDAUT GRANSLAGE TIDAUT MELLANLAGE TIDAUT DUKSPANNING/ VINKLING 1. Du har bekräftat menypunkten VINTER OFF/ON. VINDÖVERVAKNING visas. 2. Med knapparna +/- kan du justera vindvärdet. (De båda vänstra positionerna på displayen visar det aktuella vindvärdet) 3. Bekräfta din inmatning med OK. TIDAUT GRÄNSLÄGE visas. 4. Med knapparna +/- kan du välja mellan TIDAUT GRÄNSLÄGE, TIDAUT MEL- LANLÄGE, TIDAUT DUKSPÄNNING/VINKLING. Observera På det sättet väljer du till vilken position gardinen ska köras när den inställda tiden har gått. 5. Bekräfta ditt val med OK. 6. Funktionen TIDAUT GRÄNSLÄGE är nu inställd. 7. Du kan läsa om mer programmering med menyn INSTÄLLNING nedan. 19
20 Montage- och bruksanvisning INSTÄLLNING SOLAUT MELLANLÄGE, SOLAUT DUKSPÄNNING/VINKLING, SOLAUT GRÄNS- LÄGE SOLAUT MELLANLAGE SOLAUT DUKSP/ VINKLING SOLAUT GRANSLAGE 1. Du har bekräftat menypunkten TIDAUT GRÄNSLÄGE. SOLAUT MELLANLÄGE visas. 2. Med knapparna +/- kan du välja mellan SOLAUT MELLANLÄGE, SOLAUT DUKSPÄNNING/VINKLING, SOLAUT GRÄNSLÄGE. 3. Bekräfta ditt val med OK. 4. Funktionen SOLAUT MELLANLÄGE är nu inställd. Observera På det sättet väljer du till vilken position gardinen ska köras när det inställda tröskelvärdet överskrids. 5. Du kan läsa om mer programmering med menyn INSTÄLLNING nedan. 20
21 INSTÄLLNING TEST MODE, SVENSKA, SO/VI (Språk, automatisk omställning mellan sommar-/vintertid) TEST MODE ON/OFF SVENSKA SO/VI ON/OFF HUVUDMENY 1. Du har bekräftat menypunkten SOLAUT MELLANLÄGE. TEST MODE ON/OFF visas. 2. Med knappen +/- kan du aktivera eller avaktivera TEST MODE (ON/OFF). Bekräfta med OK. SVENSKA visas. Observera TEST MODE avslutas om du trycker på OK-knappen i driftsläget. 3. Med knapparna +/- kan du ställa in språket. 4. Bekräfta ditt språkval med OK. 5. Med knapparna +/- kan du aktivera eller avaktivera SO/VI. 6. Bekräfta ditt val med OK. 7. Tryck på MENY-knappen för att gå till driftsläget. 21
22 Montage- och bruksanvisning FUNKTION (endast när kontrollenheten är avdragen, endast fackpersonal) MARKIS/PERSIENN, MOTORSTYRENHET/GRUPPSTYRENHET, GÅNGTID (Val av gardintyp, val av motorstyrenhet/gruppstyrenhet, markisens/persiennens gångtid) FUNKTION MARKIS/ PERSIENN MOTORSTYRENHET/ GRUPPSTYRENHET GANGTID 1. Tryck på MENY-knappen. 2. Menyn FUNKTION väljer du genom att trycka på knappen + tills FUNKTION visas. 3. Bekräfta med OK. MARKIS/PERSIENN visas. 4. Med knapparna +/- kan du välja mellan markis/persienn. 5. Bekräfta med OK. MOTORSTYRENHET/GRUPPSTYRENHET visas. 6. Med knapparna +/- kan du välja styrenhet (MOTORSTYRENHET/GRUPP- STYRENHET). 7. Bekräfta med OK. GÅNGTID visas. 8. Med knapparna +/- kan du ställa in den gångtid som behövs. (Förinställning: 120 sekunder för markiser och 180 sekunder för persienner). 9. Bekräfta med OK. 10. Funktionen GÅNGTID är nu inställd. 11. Du kan läsa om mer programmering i menyn FUNKTION nedan. 22
23 FUNKTION (endast när kontrollenheten är avdragen, endast fackpersonal) EXTERN ON/OFF/SWITCH, LARMSIGNAL ON/OFF (Utförande av externa signaler, utförande av larmsignaler) EXTERN SWITCH MOTOR- STYRNING? EXTERN ON LARMSIGNAL ON EXTERN OFF LARMSIGNAL OFF 1. Du har bekräftat funktionen GÅNGTID. EXTERN SWITCH visas. (EXTERN SWITCH/ON/OFF betecknar de externa styrsignalerna. Fabriksinställningen är EXTERN SWITCH) 2. Med knapparna +/- kan du ställa in styringångarna. 3. Bekräfta ditt val med OK. Observera Följande dialogfönster visas endast om du har valt MOTORSTYRENHET. 4. LARMSIGNAL ON visas. (LARMSIGNAL ON är fabriksinställningen) 5. Med knapparna +/- kan du ställa in LARMSIGNALEN som ON eller OFF. Bekräfta med OK. 6. Funktionen LARMSIGNAL ON/OFF är nu inställd. 7. Du kan läsa om mer programmering i menyn FUNKTION nedan. 23
24 Montage- och bruksanvisning FUNKTION (endast när kontrollenheten är avdragen, endast fackpersonal) FÖRSTA IDRIFTTAGNING, RELÄ, TOTAL TID (Datum för första idrifttagning, reläbrytfrekvens, total gångtid) SPÄRRTID/ STARTTID EXPERT OFF/ON FORSTA IDRIFTTAGNING FUNKTION TOTAL TID RELA 1. Du har bekräftat funktionen LARMSIGNAL ON/OFF, SPÄRRTID/STARTTID visas. 2. Med knappen +/- kan du välja mellan SPÄRRTID/STARTTID. 3. Bekräfta ditt val med OK. EXPERT OFF/ON visas. 4. Med knapparna +/- kan du välja inställning. 5. FÖRSTA IDRIFTTAGNING visas. 6. Bekräfta med OK. RELÄ visas. 7. (RELÄ betecknar reläbrytfrekvensen.) 8. Bekräfta med OK. TOTAL TID visas. (TOTAL TID betecknar reläets totala bryttid.) 9. Bekräfta med OK. 10. Tryck på MENY-knappen för att gå till driftsläget. 24
25 Tekniska data Märkspänning 230 V AC/50 Hz Brytström 5 A/250 V AC vid cos ϕ =1 Batterityp CR 2032 Skyddsart IP20 Skyddsklass (vid ändamålsenligt montage) II Tillåten omgivningstemperatur 0 till +55 C Montagetyp Infällt 58 mm diameter vägginstallation, utanpåliggande montage i passande dosa 1. Dra av kontrollenheten. 2. Ta ut batteriet. 3. Sätt i det nya batteriet i rätt position. 4. Ställ in tiden igen. Batteribyte Observera De inställda värdena finns sparade. Rengöring Apparaten får endast rengöras med en fuktad trasa. Använd inga rengöringsmedel, eftersom de kan ha en frätande verkan på plasten. 25
26 Montage- och bruksanvisning Åtgärder vid fel Fel Orsak Åtgärd Motorn går inte. Felaktig anslutning. Kontrollera anslutningen. Motorn går i fel riktning. Felaktig anslutning. Byt trådarna s och t i nätdelen. De automatiska kommandona utförs inte. De inställda sol- och vindparametrarna går inte att ändra eller visas inte. Gardinen åker inte till gränsläget. Reglaget står på manuell drift. Ingen sensor är ansluten, eller anslutningskabeln är defekt. 1. Den inställda gångtiden är för kort. Ställ reglaget på automatisk drift. Kontrollera sensor, anslutningskabel och anslutningskontakt. 1. Justera gångtiden i funktionsmenyn. Vindlarmet visas, trots att det inte blåser. De automatiska kommandona utförs inte. 2. Gränsläget är inte inställt. 1. Brott på ledningen 2. Kastbyar Den automatiska solskyddsfunktionen avbröts genom en manuell åtgärd, t.ex. tryckte du på upp-, stopp-, eller nerknappen. 2. Ställ in gränsläget i inställningsmenyn SO- LAUT GRÄNSLÄGE eller TIDAUT GRÄNSLÄGE. 1. Kontrollera ledningen, byt eventuellt. 2. Vänta ca 15 minuter. Ställ reglaget från läget till läget och sedan tillbaka till läget. 26
27 27
28 a 03/12
