1 P3/30C - L120/11C Utförande: M sv Monterings- och bruksanvisning Jalusi- och solskyddsmotorer med mekaniskt styrda gränslägen Viktig information för: Montörer / Elektriker / Användare Denna anvisning ska finnas tillgänglig tillsammans med produkten! Bruksanvisningen ska bevaras av användaren. Becker-Antriebe GmbH Friedrich-Ebert-Straße Sinn/Tyskland

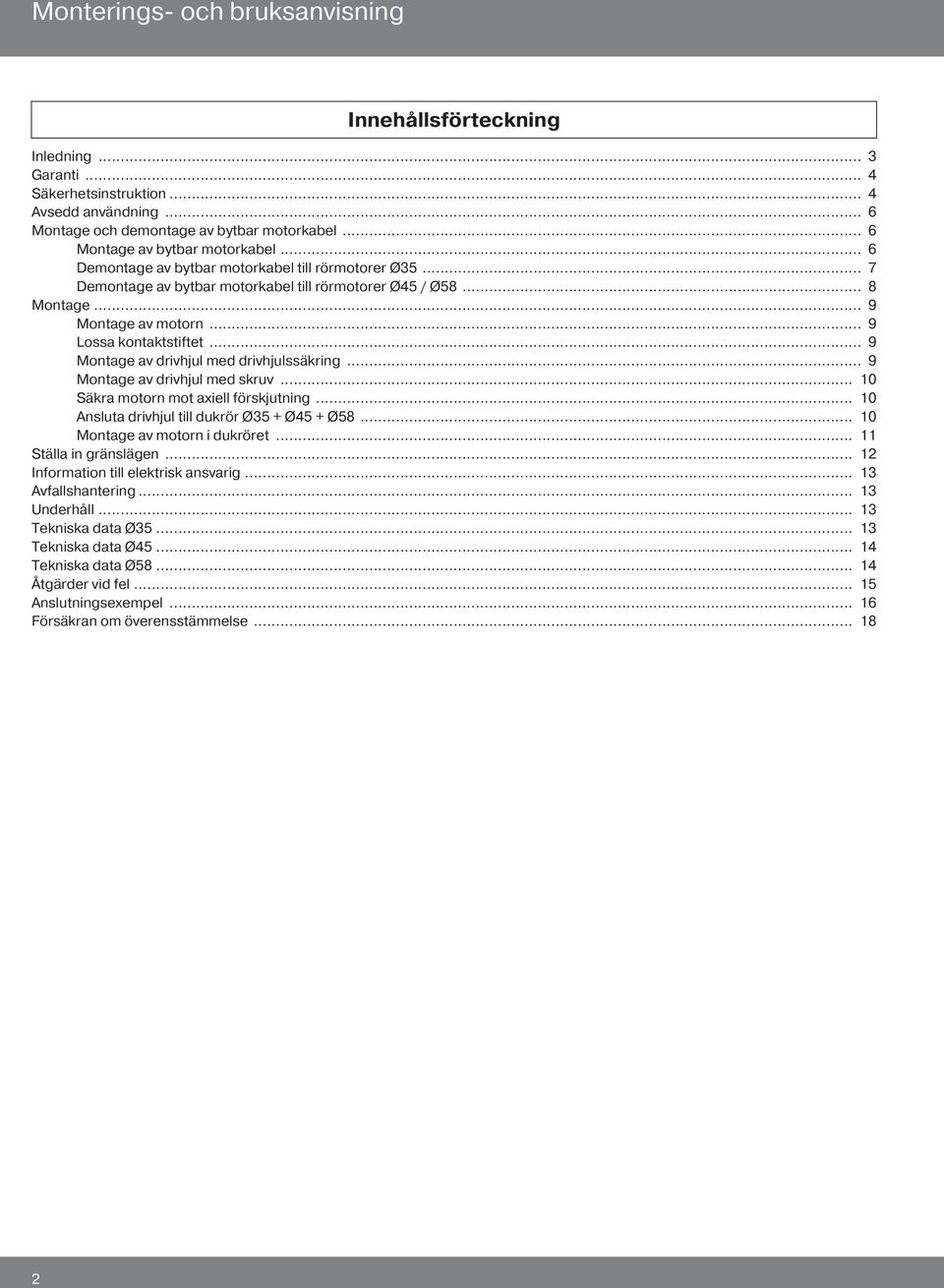

2 Monterings- och bruksanvisning Innehållsförteckning Innehåll... 3 Inledning... 3 Garanti... 4 Säkerhetsinstruktion... 4 Avsedd användning... 6 Montage och demontage av bytbar motorkabel... 6 Montage av bytbar motorkabel... 6 Demontage av bytbar motorkabel till rörmotorer Ø Demontage av bytbar motorkabel till rörmotorer Ø45 / Ø Montage... 9 Montage av motorn... 9 Lossa kontaktstiftet... 9 Montage av drivhjul med drivhjulssäkring... 9 Montage av drivhjul med skruv Säkra motorn mot axiell förskjutning Ansluta drivhjul till dukrör Ø35 + Ø45 + Ø Montage av motorn i dukröret Ställa in gränslägen Information till elektrisk ansvarig Avfallshantering Underhåll Tekniska data Ø Tekniska data Ø Tekniska data Ø Åtgärder vid fel Anslutningsexempel Försäkran om överensstämmelse

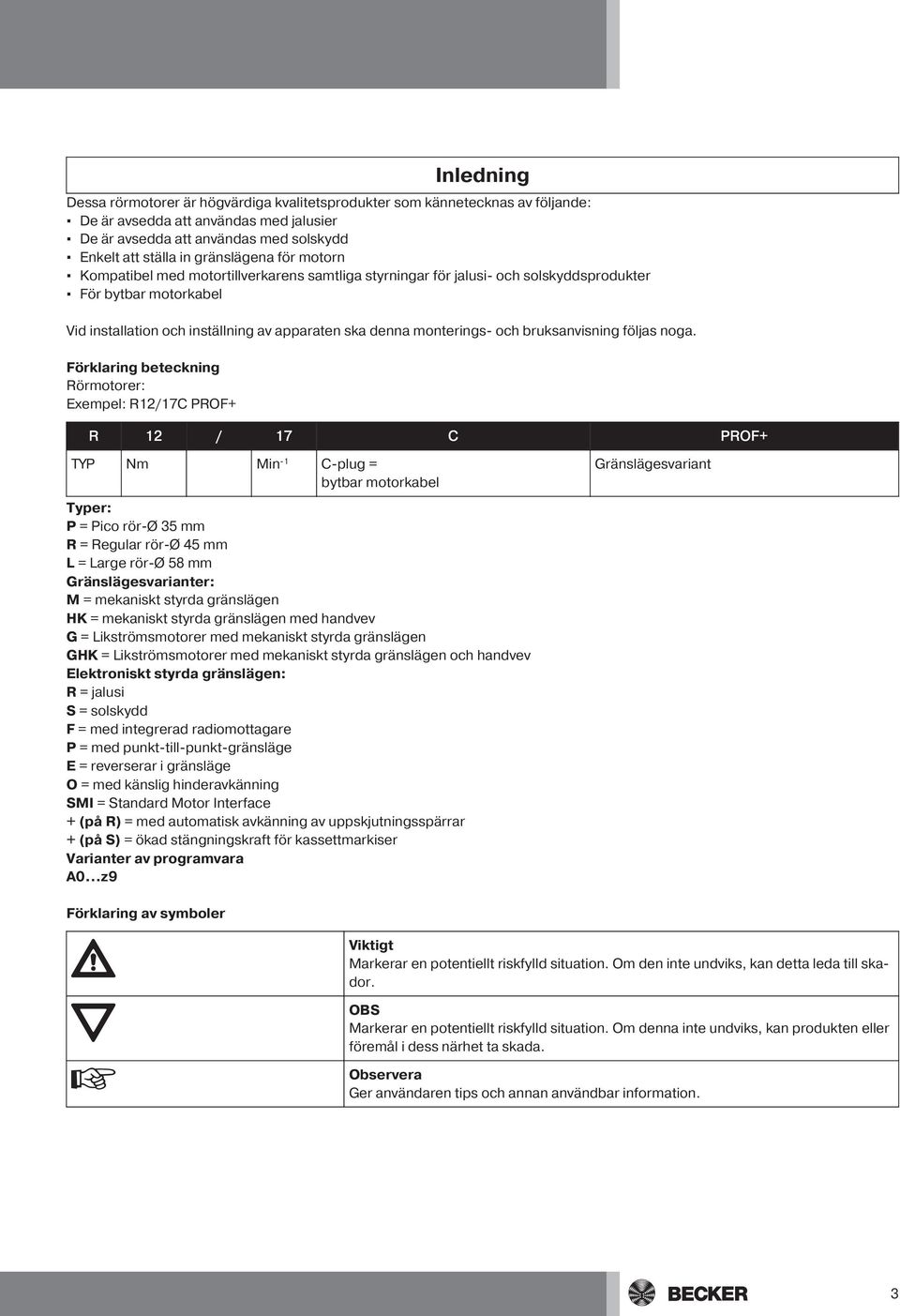

3 Innehåll Inledning Dessa rörmotorer är högvärdiga kvalitetsprodukter som kännetecknas av följande: De är avsedda att användas med jalusier De är avsedda att användas med solskydd Enkelt att ställa in gränslägena för motorn Kompatibel med motortillverkarens samtliga styrningar för jalusi- och solskyddsprodukter För bytbar motorkabel Vid installation och inställning av apparaten ska denna monterings- och bruksanvisning följas noga. Förklaring beteckning Rörmotorer: Exempel: R12/17C PROF+ R 12 / 17 C PROF+ TYP Nm Min -1 C-plug = bytbar motorkabel Typer: P = Pico rör-ø 35 mm R = Regular rör-ø 45 mm L = Large rör-ø 58 mm Gränslägesvarianter: M = mekaniskt styrda gränslägen HK = mekaniskt styrda gränslägen med handvev G = Likströmsmotorer med mekaniskt styrda gränslägen GHK = Likströmsmotorer med mekaniskt styrda gränslägen och handvev Elektroniskt styrda gränslägen: R = jalusi S = solskydd F = med integrerad radiomottagare P = med punkt-till-punkt-gränsläge E = reverserar i gränsläge O = med känslig hinderavkänning SMI = Standard Motor Interface + (på R) = med automatisk avkänning av uppskjutningsspärrar + (på S) = ökad stängningskraft för kassettmarkiser Varianter av programvara A0 z9 Gränslägesvariant Förklaring av symboler Viktigt Markerar en potentiellt riskfylld situation. Om den inte undviks, kan detta leda till skador. OBS Markerar en potentiellt riskfylld situation. Om denna inte undviks, kan produkten eller föremål i dess närhet ta skada. Observera Ger användaren tips och annan användbar information. 3

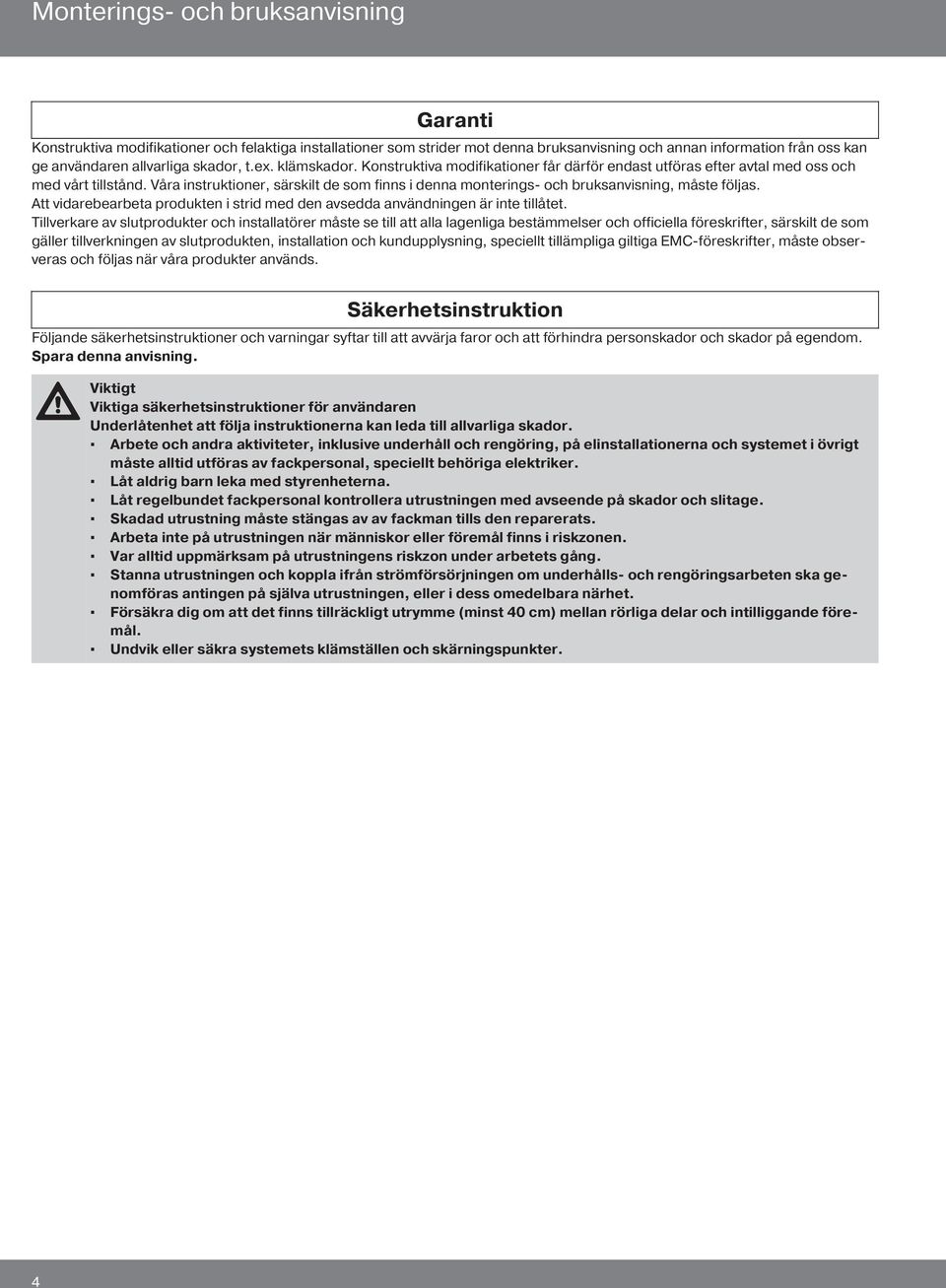

4 Monterings- och bruksanvisning Garanti Konstruktiva modifikationer och felaktiga installationer som strider mot denna bruksanvisning och annan information från oss kan ge användaren allvarliga skador, t.ex. klämskador. Konstruktiva modifikationer får därför endast utföras efter avtal med oss och med vårt tillstånd. Våra instruktioner, särskilt de som finns i denna monterings- och bruksanvisning, måste följas. Att vidarebearbeta produkten i strid med den avsedda användningen är inte tillåtet. Tillverkare av slutprodukter och installatörer måste se till att alla lagenliga bestämmelser och officiella föreskrifter, särskilt de som gäller tillverkningen av slutprodukten, installation och kundupplysning, speciellt tillämpliga giltiga EMC-föreskrifter, måste observeras och följas när våra produkter används. Säkerhetsinstruktion Följande säkerhetsinstruktioner och varningar syftar till att avvärja faror och att förhindra personskador och skador på egendom. Spara denna anvisning. Viktigt Viktiga säkerhetsinstruktioner för användaren Underlåtenhet att följa instruktionerna kan leda till allvarliga skador. Arbete och andra aktiviteter, inklusive underhåll och rengöring, på elinstallationerna och systemet i övrigt måste alltid utföras av fackpersonal, speciellt behöriga elektriker. Låt aldrig barn leka med styrenheterna. Låt regelbundet fackpersonal kontrollera utrustningen med avseende på skador och slitage. Skadad utrustning måste stängas av av fackman tills den reparerats. Arbeta inte på utrustningen när människor eller föremål finns i riskzonen. Var alltid uppmärksam på utrustningens riskzon under arbetets gång. Stanna utrustningen och koppla ifrån strömförsörjningen om underhålls- och rengöringsarbeten ska genomföras antingen på själva utrustningen, eller i dess omedelbara närhet. Försäkra dig om att det finns tillräckligt utrymme (minst 40 cm) mellan rörliga delar och intilliggande föremål. Undvik eller säkra systemets klämställen och skärningspunkter. 4

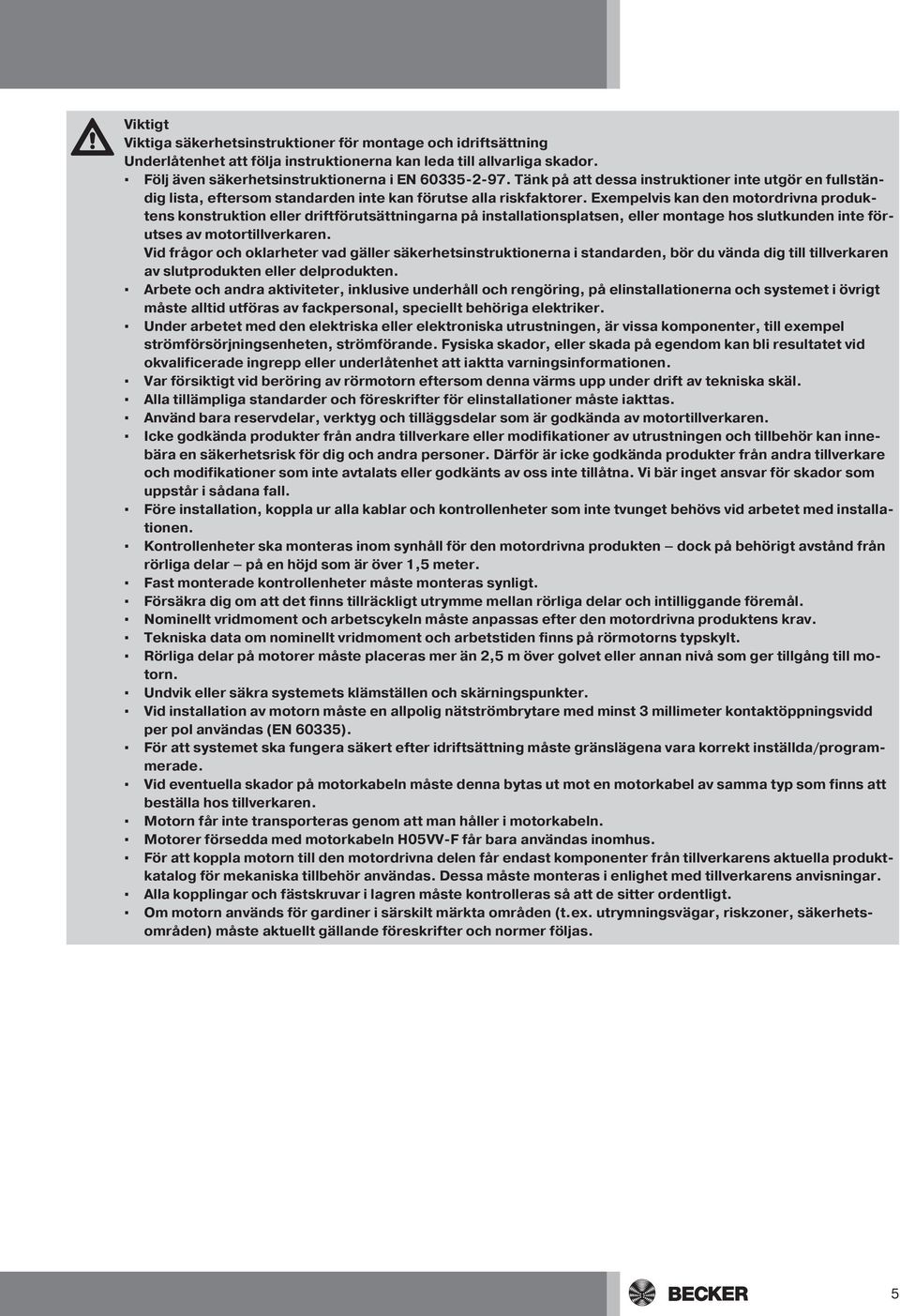

5 Viktigt Viktiga säkerhetsinstruktioner för montage och idriftsättning Underlåtenhet att följa instruktionerna kan leda till allvarliga skador. Följ även säkerhetsinstruktionerna i EN Tänk på att dessa instruktioner inte utgör en fullständig lista, eftersom standarden inte kan förutse alla riskfaktorer. Exempelvis kan den motordrivna produktens konstruktion eller driftförutsättningarna på installationsplatsen, eller montage hos slutkunden inte förutses av motortillverkaren. Vid frågor och oklarheter vad gäller säkerhetsinstruktionerna i standarden, bör du vända dig till tillverkaren av slutprodukten eller delprodukten. Arbete och andra aktiviteter, inklusive underhåll och rengöring, på elinstallationerna och systemet i övrigt måste alltid utföras av fackpersonal, speciellt behöriga elektriker. Under arbetet med den elektriska eller elektroniska utrustningen, är vissa komponenter, till exempel strömförsörjningsenheten, strömförande. Fysiska skador, eller skada på egendom kan bli resultatet vid okvalificerade ingrepp eller underlåtenhet att iaktta varningsinformationen. Var försiktigt vid beröring av rörmotorn eftersom denna värms upp under drift av tekniska skäl. Alla tillämpliga standarder och föreskrifter för elinstallationer måste iakttas. Använd bara reservdelar, verktyg och tilläggsdelar som är godkända av motortillverkaren. Icke godkända produkter från andra tillverkare eller modifikationer av utrustningen och tillbehör kan innebära en säkerhetsrisk för dig och andra personer. Därför är icke godkända produkter från andra tillverkare och modifikationer som inte avtalats eller godkänts av oss inte tillåtna. Vi bär inget ansvar för skador som uppstår i sådana fall. Före installation, koppla ur alla kablar och kontrollenheter som inte tvunget behövs vid arbetet med installationen. Kontrollenheter ska monteras inom synhåll för den motordrivna produkten dock på behörigt avstånd från rörliga delar på en höjd som är över 1,5 meter. Fast monterade kontrollenheter måste monteras synligt. Försäkra dig om att det finns tillräckligt utrymme mellan rörliga delar och intilliggande föremål. Nominellt vridmoment och arbetscykeln måste anpassas efter den motordrivna produktens krav. Tekniska data om nominellt vridmoment och arbetstiden finns på rörmotorns typskylt. Rörliga delar på motorer måste placeras mer än 2,5 m över golvet eller annan nivå som ger tillgång till motorn. Undvik eller säkra systemets klämställen och skärningspunkter. Vid installation av motorn måste en allpolig nätströmbrytare med minst 3 millimeter kontaktöppningsvidd per pol användas (EN 60335). För att systemet ska fungera säkert efter idriftsättning måste gränslägena vara korrekt inställda/programmerade. Vid eventuella skador på motorkabeln måste denna bytas ut mot en motorkabel av samma typ som finns att beställa hos tillverkaren. Motorn får inte transporteras genom att man håller i motorkabeln. Motorer försedda med motorkabeln H05VV-F får bara användas inomhus. För att koppla motorn till den motordrivna delen får endast komponenter från tillverkarens aktuella produktkatalog för mekaniska tillbehör användas. Dessa måste monteras i enlighet med tillverkarens anvisningar. Alla kopplingar och fästskruvar i lagren måste kontrolleras så att de sitter ordentligt. Om motorn används för gardiner i särskilt märkta områden (t.ex. utrymningsvägar, riskzoner, säkerhetsområden) måste aktuellt gällande föreskrifter och normer följas. 5

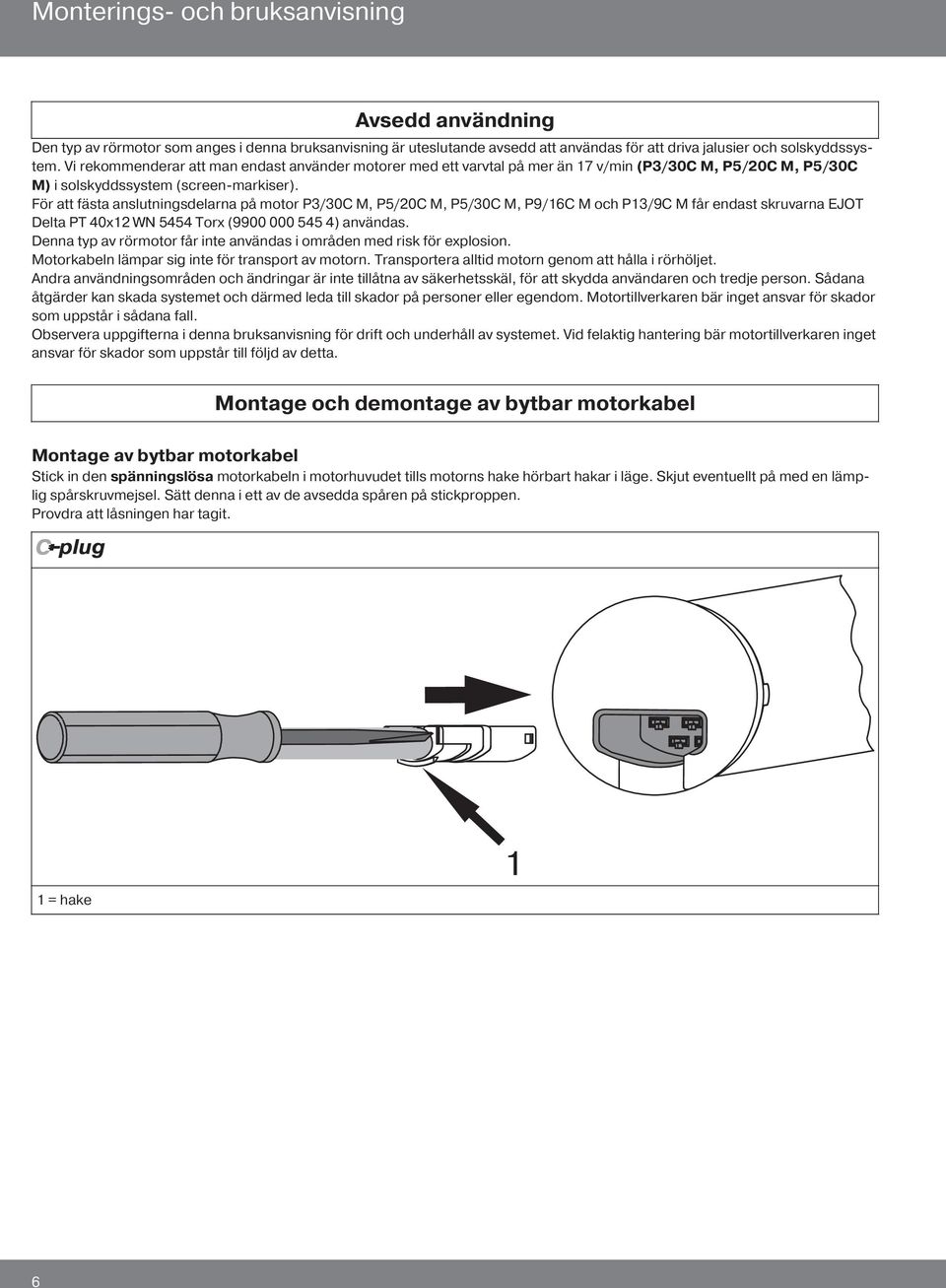

6 Monterings- och bruksanvisning Avsedd användning Den typ av rörmotor som anges i denna bruksanvisning är uteslutande avsedd att användas för att driva jalusier och solskyddssystem. Vi rekommenderar att man endast använder motorer med ett varvtal på mer än 17 v/min (P3/30C M, P5/20C M, P5/30C M) i solskyddssystem (screen-markiser). För att fästa anslutningsdelarna på motor P3/30C M, P5/20C M, P5/30C M, P9/16C M och P13/9C M får endast skruvarna EJOT Delta PT 40x12 WN 5454 Torx ( ) användas. Denna typ av rörmotor får inte användas i områden med risk för explosion. Motorkabeln lämpar sig inte för transport av motorn. Transportera alltid motorn genom att hålla i rörhöljet. Andra användningsområden och ändringar är inte tillåtna av säkerhetsskäl, för att skydda användaren och tredje person. Sådana åtgärder kan skada systemet och därmed leda till skador på personer eller egendom. Motortillverkaren bär inget ansvar för skador som uppstår i sådana fall. Observera uppgifterna i denna bruksanvisning för drift och underhåll av systemet. Vid felaktig hantering bär motortillverkaren inget ansvar för skador som uppstår till följd av detta. Montage och demontage av bytbar motorkabel Montage av bytbar motorkabel Stick in den spänningslösa motorkabeln i motorhuvudet tills motorns hake hörbart hakar i läge. Skjut eventuellt på med en lämplig spårskruvmejsel. Sätt denna i ett av de avsedda spåren på stickproppen. Provdra att låsningen har tagit. 1 = hake 6

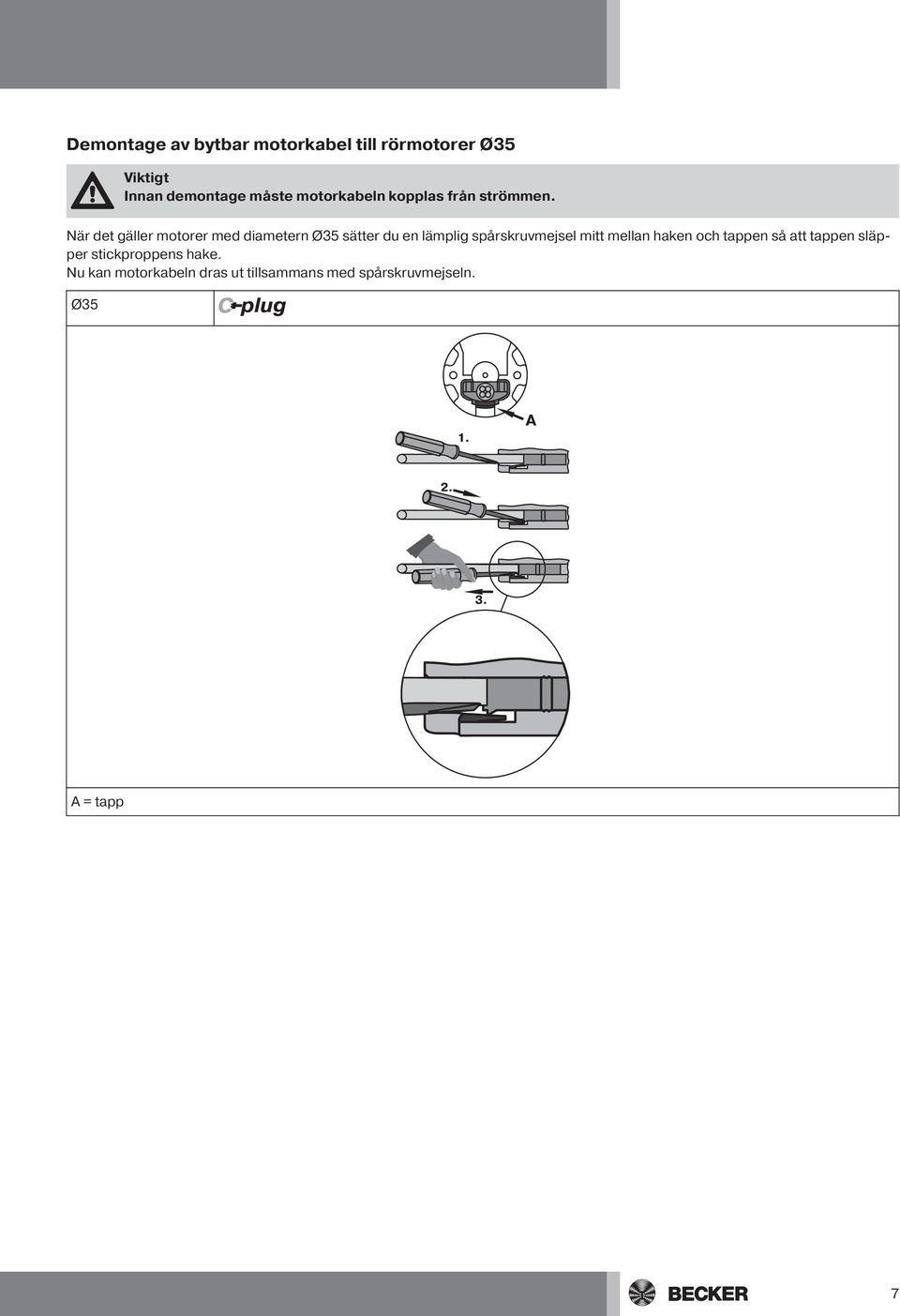

7 Demontage av bytbar motorkabel till rörmotorer Ø35 Viktigt Innan demontage måste motorkabeln kopplas från strömmen. När det gäller motorer med diametern Ø35 sätter du en lämplig spårskruvmejsel mitt mellan haken och tappen så att tappen släpper stickproppens hake. Nu kan motorkabeln dras ut tillsammans med spårskruvmejseln. Ø35 A A = tapp 7

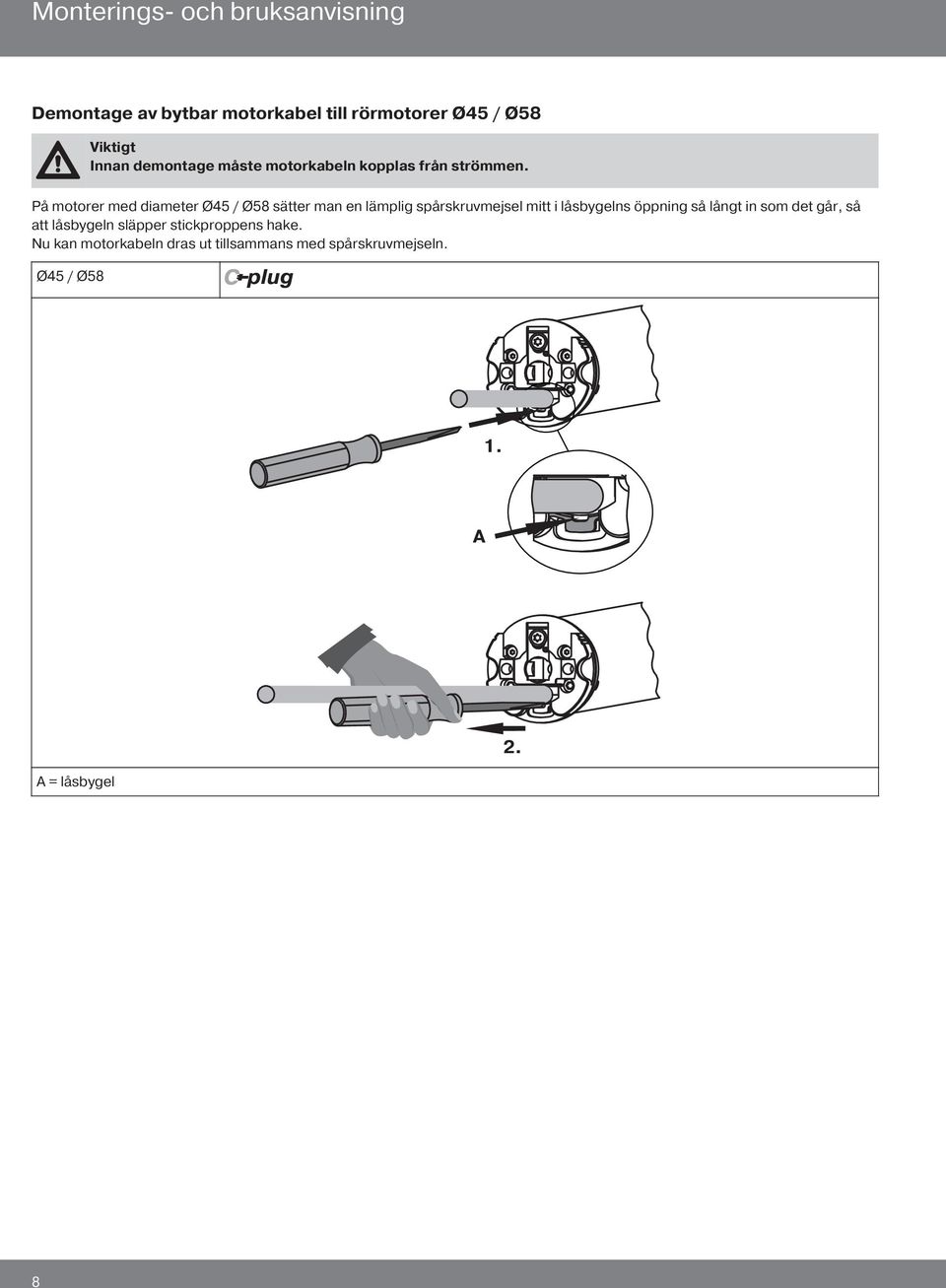

8 Monterings- och bruksanvisning Demontage av bytbar motorkabel till rörmotorer Ø45 / Ø58 Viktigt Innan demontage måste motorkabeln kopplas från strömmen. På motorer med diameter Ø45 / Ø58 sätter man en lämplig spårskruvmejsel mitt i låsbygelns öppning så långt in som det går, så att låsbygeln släpper stickproppens hake. Nu kan motorkabeln dras ut tillsammans med spårskruvmejseln. Ø45 / Ø58 1. A A = låsbygel 2. 8

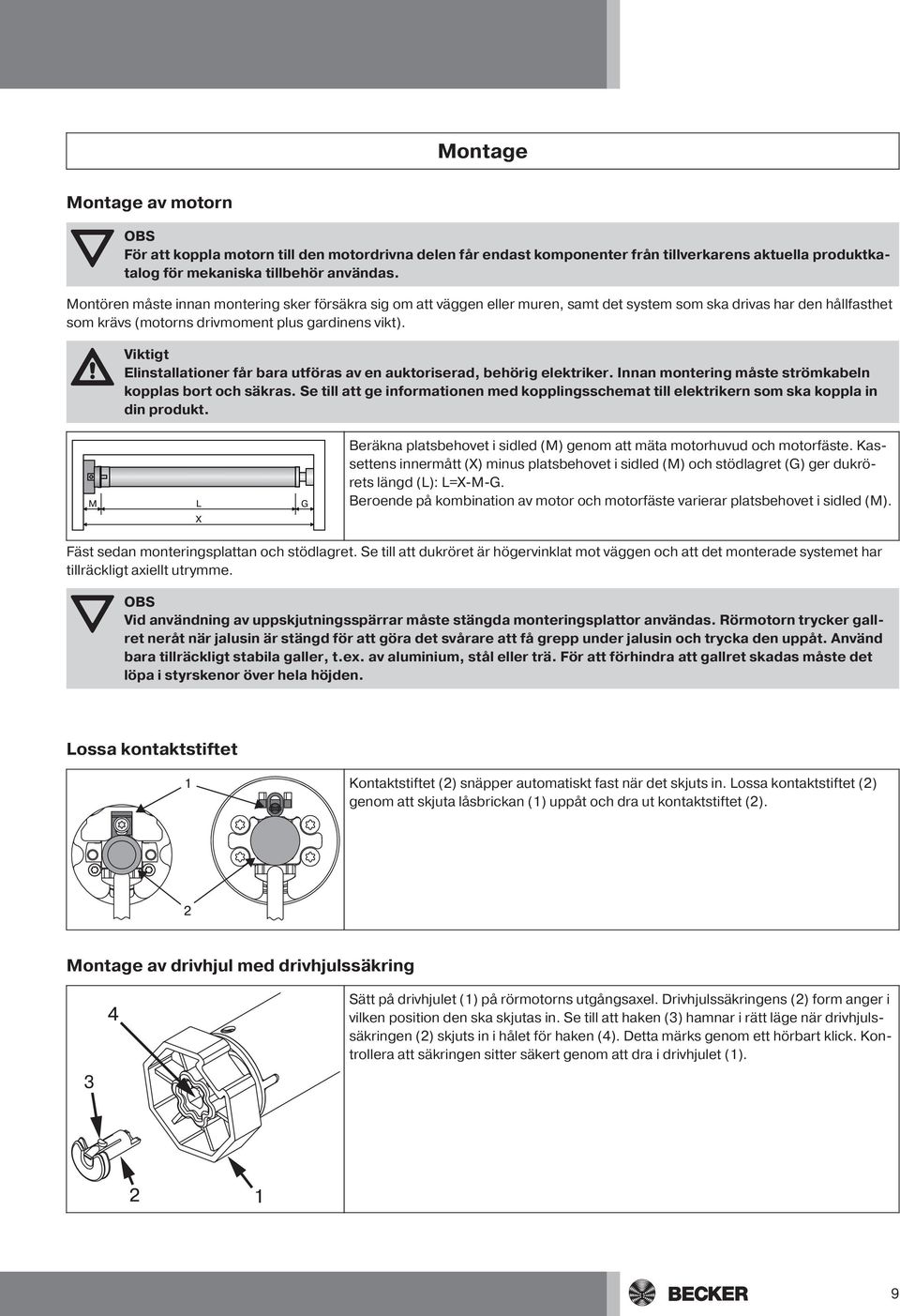

9 Montage Montage av motorn OBS För att koppla motorn till den motordrivna delen får endast komponenter från tillverkarens aktuella produktkatalog för mekaniska tillbehör användas. Montören måste innan montering sker försäkra sig om att väggen eller muren, samt det system som ska drivas har den hållfasthet som krävs (motorns drivmoment plus gardinens vikt). Viktigt Elinstallationer får bara utföras av en auktoriserad, behörig elektriker. Innan montering måste strömkabeln kopplas bort och säkras. Se till att ge informationen med kopplingsschemat till elektrikern som ska koppla in din produkt. Beräkna platsbehovet i sidled (M) genom att mäta motorhuvud och motorfäste. Kassettens innermått (X) minus platsbehovet i sidled (M) och stödlagret (G) ger dukrörets längd (L): L=X-M-G. Beroende på kombination av motor och motorfäste varierar platsbehovet i sidled (M). Fäst sedan monteringsplattan och stödlagret. Se till att dukröret är högervinklat mot väggen och att det monterade systemet har tillräckligt axiellt utrymme. OBS Vid användning av uppskjutningsspärrar måste stängda monteringsplattor användas. Rörmotorn trycker gallret neråt när jalusin är stängd för att göra det svårare att få grepp under jalusin och trycka den uppåt. Använd bara tillräckligt stabila galler, t.ex. av aluminium, stål eller trä. För att förhindra att gallret skadas måste det löpa i styrskenor över hela höjden. Lossa kontaktstiftet Kontaktstiftet (2) snäpper automatiskt fast när det skjuts in. Lossa kontaktstiftet (2) genom att skjuta låsbrickan (1) uppåt och dra ut kontaktstiftet (2). Montage av drivhjul med drivhjulssäkring Sätt på drivhjulet (1) på rörmotorns utgångsaxel. Drivhjulssäkringens (2) form anger i vilken position den ska skjutas in. Se till att haken (3) hamnar i rätt läge när drivhjulssäkringen (2) skjuts in i hålet för haken (4). Detta märks genom ett hörbart klick. Kontrollera att säkringen sitter säkert genom att dra i drivhjulet (1). 9

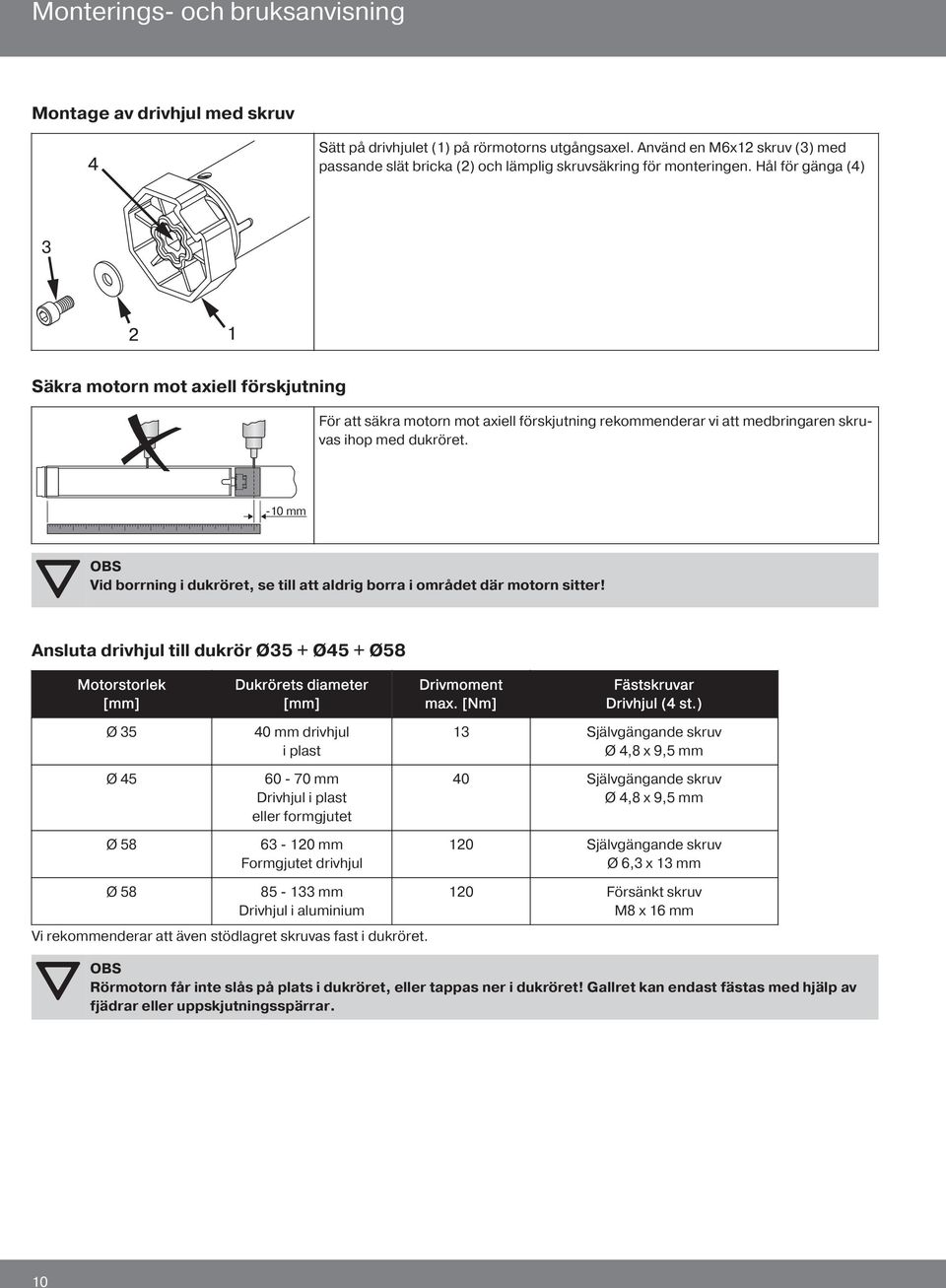

10 Monterings- och bruksanvisning Montage av drivhjul med skruv Sätt på drivhjulet (1) på rörmotorns utgångsaxel. Använd en M6x12 skruv (3) med passande slät bricka (2) och lämplig skruvsäkring för monteringen. Hål för gänga (4) Säkra motorn mot axiell förskjutning För att säkra motorn mot axiell förskjutning rekommenderar vi att medbringaren skruvas ihop med dukröret. -10 mm OBS Vid borrning i dukröret, se till att aldrig borra i området där motorn sitter! Ansluta drivhjul till dukrör Ø35 + Ø45 + Ø58 Motorstorlek [mm] Dukrörets diameter [mm] Drivmoment max. [Nm] Fästskruvar Drivhjul (4 st.) Ø 35 Ø 45 Ø mm drivhjul i plast mm Drivhjul i plast eller formgjutet mm Formgjutet drivhjul 13 Självgängande skruv Ø 4,8 x 9,5 mm 40 Självgängande skruv Ø 4,8 x 9,5 mm 120 Självgängande skruv Ø 6,3 x 13 mm Ø mm Drivhjul i aluminium Vi rekommenderar att även stödlagret skruvas fast i dukröret. 120 Försänkt skruv M8 x 16 mm OBS Rörmotorn får inte slås på plats i dukröret, eller tappas ner i dukröret! Gallret kan endast fästas med hjälp av fjädrar eller uppskjutningsspärrar. 10

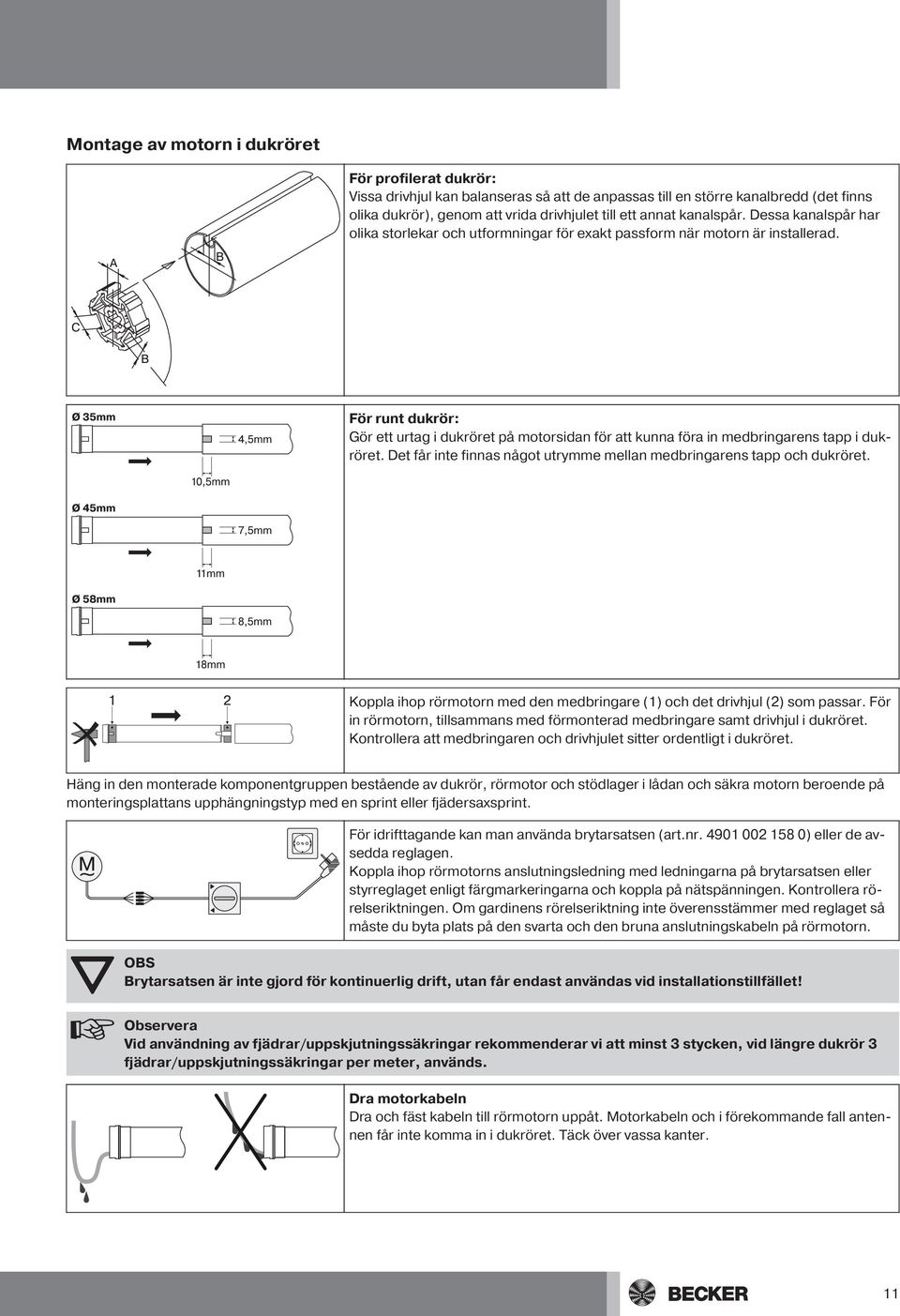

11 Montage av motorn i dukröret För profilerat dukrör: Vissa drivhjul kan balanseras så att de anpassas till en större kanalbredd (det finns olika dukrör), genom att vrida drivhjulet till ett annat kanalspår. Dessa kanalspår har olika storlekar och utformningar för exakt passform när motorn är installerad. För runt dukrör: Gör ett urtag i dukröret på motorsidan för att kunna föra in medbringarens tapp i dukröret. Det får inte finnas något utrymme mellan medbringarens tapp och dukröret. Koppla ihop rörmotorn med den medbringare (1) och det drivhjul (2) som passar. För in rörmotorn, tillsammans med förmonterad medbringare samt drivhjul i dukröret. Kontrollera att medbringaren och drivhjulet sitter ordentligt i dukröret. Häng in den monterade komponentgruppen bestående av dukrör, rörmotor och stödlager i lådan och säkra motorn beroende på monteringsplattans upphängningstyp med en sprint eller fjädersaxsprint. För idrifttagande kan man använda brytarsatsen (art.nr ) eller de avsedda reglagen. Koppla ihop rörmotorns anslutningsledning med ledningarna på brytarsatsen eller styrreglaget enligt färgmarkeringarna och koppla på nätspänningen. Kontrollera rörelseriktningen. Om gardinens rörelseriktning inte överensstämmer med reglaget så måste du byta plats på den svarta och den bruna anslutningskabeln på rörmotorn. OBS Brytarsatsen är inte gjord för kontinuerlig drift, utan får endast användas vid installationstillfället! Observera Vid användning av fjädrar/uppskjutningssäkringar rekommenderar vi att minst 3 stycken, vid längre dukrör 3 fjädrar/uppskjutningssäkringar per meter, används. Dra motorkabeln Dra och fäst kabeln till rörmotorn uppåt. Motorkabeln och i förekommande fall antennen får inte komma in i dukröret. Täck över vassa kanter. 11

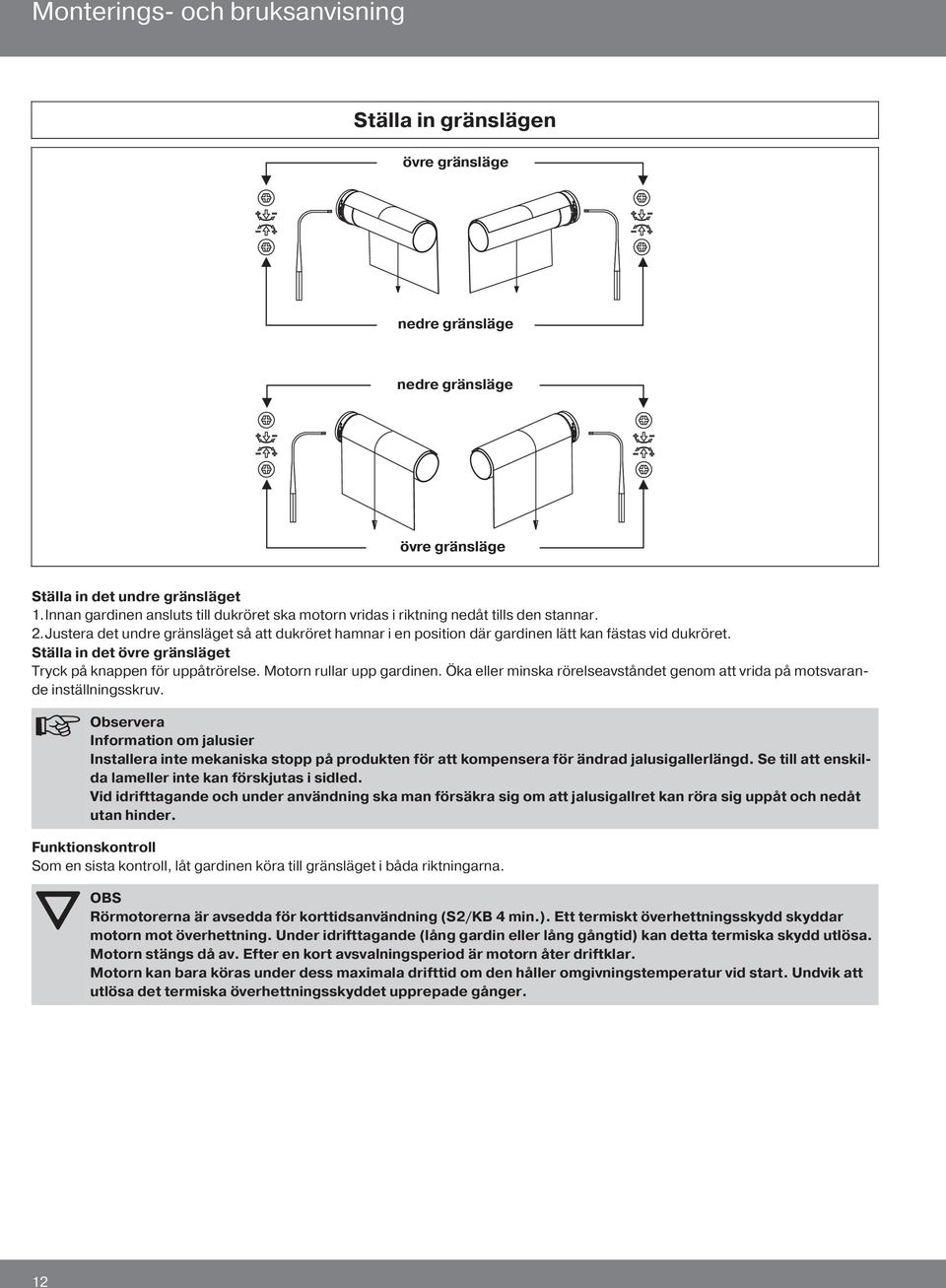

12 Monterings- och bruksanvisning Ställa in gränslägen övre gränsläge nedre gränsläge nedre gränsläge övre gränsläge Ställa in det undre gränsläget 1.Innan gardinen ansluts till dukröret ska motorn vridas i riktning nedåt tills den stannar. 2.Justera det undre gränsläget så att dukröret hamnar i en position där gardinen lätt kan fästas vid dukröret. Ställa in det övre gränsläget Tryck på knappen för uppåtrörelse. Motorn rullar upp gardinen. Öka eller minska rörelseavståndet genom att vrida på motsvarande inställningsskruv. Observera Information om jalusier Installera inte mekaniska stopp på produkten för att kompensera för ändrad jalusigallerlängd. Se till att enskilda lameller inte kan förskjutas i sidled. Vid idrifttagande och under användning ska man försäkra sig om att jalusigallret kan röra sig uppåt och nedåt utan hinder. Funktionskontroll Som en sista kontroll, låt gardinen köra till gränsläget i båda riktningarna. OBS Rörmotorerna är avsedda för korttidsanvändning (S2/KB 4 min.). Ett termiskt överhettningsskydd skyddar motorn mot överhettning. Under idrifttagande (lång gardin eller lång gångtid) kan detta termiska skydd utlösa. Motorn stängs då av. Efter en kort avsvalningsperiod är motorn åter driftklar. Motorn kan bara köras under dess maximala drifttid om den håller omgivningstemperatur vid start. Undvik att utlösa det termiska överhettningsskyddet upprepade gånger. 12

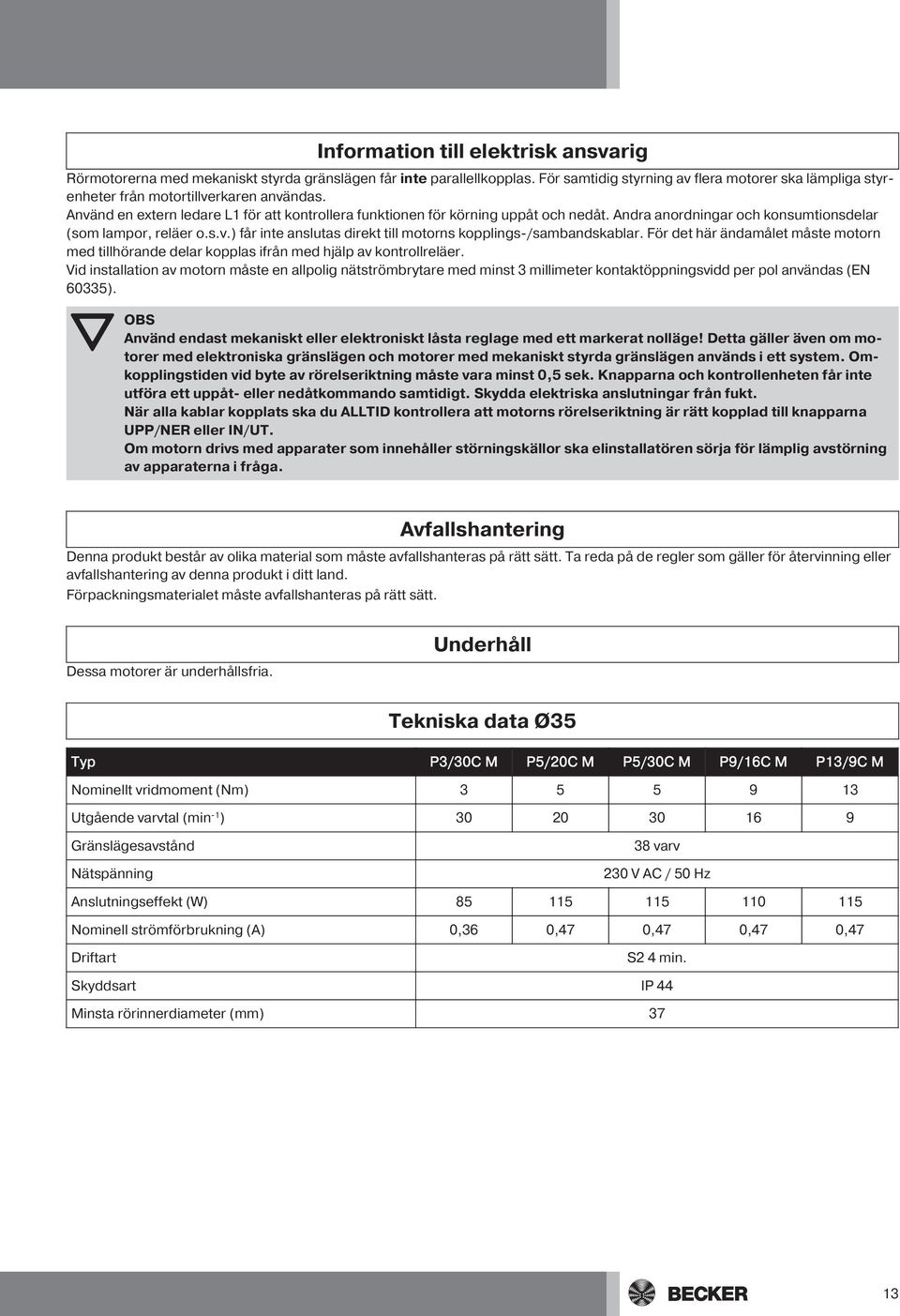

13 Information till elektrisk ansvarig Rörmotorerna med mekaniskt styrda gränslägen får inte parallellkopplas. För samtidig styrning av flera motorer ska lämpliga styrenheter från motortillverkaren användas. Använd en extern ledare L1 för att kontrollera funktionen för körning uppåt och nedåt. Andra anordningar och konsumtionsdelar (som lampor, reläer o.s.v.) får inte anslutas direkt till motorns kopplings-/sambandskablar. För det här ändamålet måste motorn med tillhörande delar kopplas ifrån med hjälp av kontrollreläer. Vid installation av motorn måste en allpolig nätströmbrytare med minst 3 millimeter kontaktöppningsvidd per pol användas (EN 60335). OBS Använd endast mekaniskt eller elektroniskt låsta reglage med ett markerat nolläge! Detta gäller även om motorer med elektroniska gränslägen och motorer med mekaniskt styrda gränslägen används i ett system. Omkopplingstiden vid byte av rörelseriktning måste vara minst 0,5 sek. Knapparna och kontrollenheten får inte utföra ett uppåt- eller nedåtkommando samtidigt. Skydda elektriska anslutningar från fukt. När alla kablar kopplats ska du ALLTID kontrollera att motorns rörelseriktning är rätt kopplad till knapparna UPP/NER eller IN/UT. Om motorn drivs med apparater som innehåller störningskällor ska elinstallatören sörja för lämplig avstörning av apparaterna i fråga. Avfallshantering Denna produkt består av olika material som måste avfallshanteras på rätt sätt. Ta reda på de regler som gäller för återvinning eller avfallshantering av denna produkt i ditt land. Förpackningsmaterialet måste avfallshanteras på rätt sätt. Dessa motorer är underhållsfria. Underhåll Tekniska data Ø35 Typ P3/30C M P5/20C M P5/30C M P9/16C M P13/9C M Nominellt vridmoment (Nm) Utgående varvtal (min -1 ) Gränslägesavstånd Nätspänning 38 varv 230 V AC / 50 Hz Anslutningseffekt (W) Nominell strömförbrukning (A) 0,36 0,47 0,47 0,47 0,47 Driftart S2 4 min. Skyddsart IP 44 Minsta rörinnerdiameter (mm) 37 13

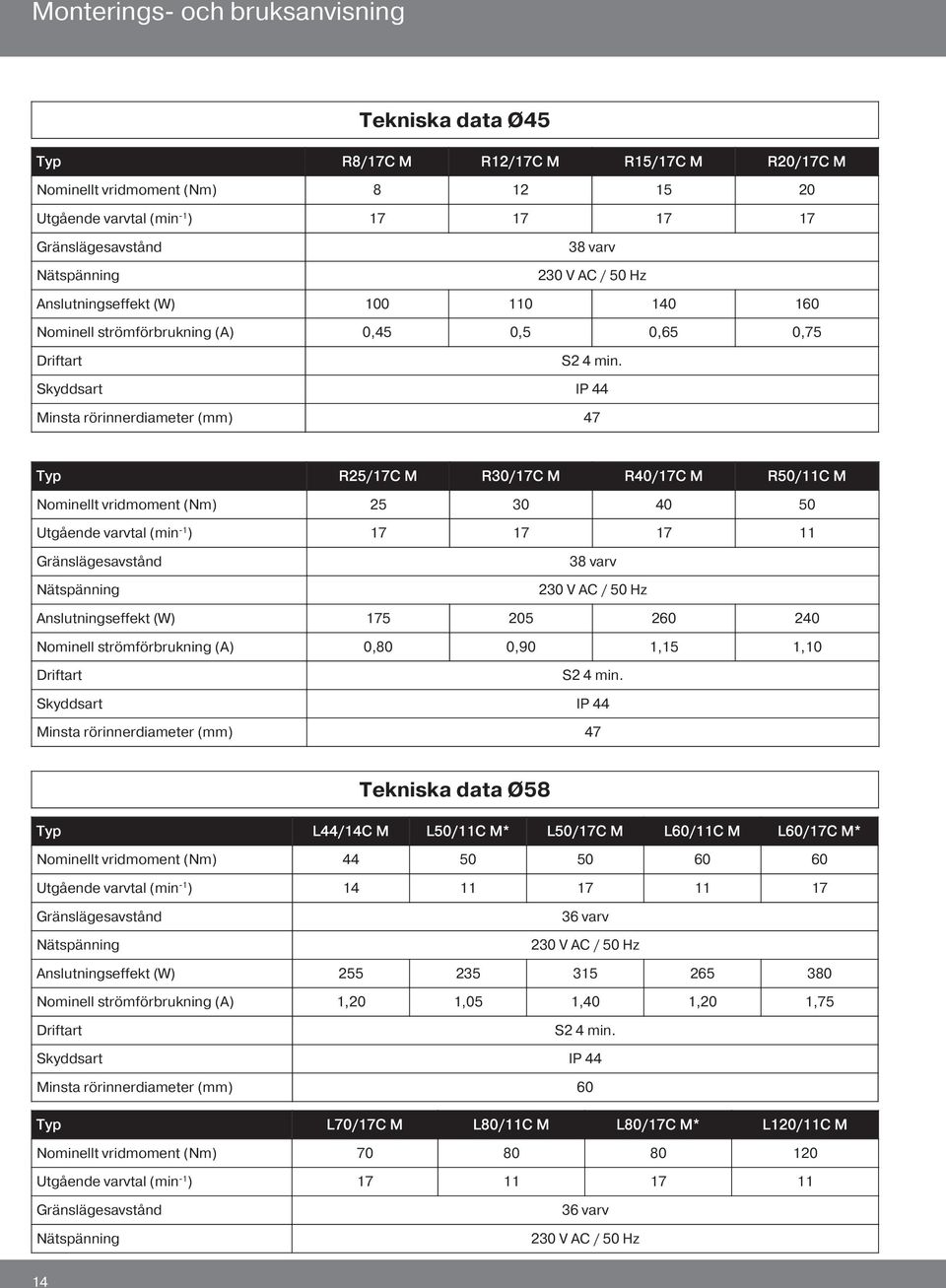

14 Monterings- och bruksanvisning Tekniska data Ø45 Typ R8/17C M R12/17C M R15/17C M R20/17C M Nominellt vridmoment (Nm) Utgående varvtal (min -1 ) Gränslägesavstånd Nätspänning 38 varv 230 V AC / 50 Hz Anslutningseffekt (W) Nominell strömförbrukning (A) 0,45 0,5 0,65 0,75 Driftart S2 4 min. Skyddsart IP 44 Minsta rörinnerdiameter (mm) 47 Typ R25/17C M R30/17C M R40/17C M R50/11C M Nominellt vridmoment (Nm) Utgående varvtal (min -1 ) Gränslägesavstånd Nätspänning 38 varv 230 V AC / 50 Hz Anslutningseffekt (W) Nominell strömförbrukning (A) 0,80 0,90 1,15 1,10 Driftart S2 4 min. Skyddsart IP 44 Minsta rörinnerdiameter (mm) 47 Tekniska data Ø58 Typ L44/14C M L50/11C M* L50/17C M L60/11C M L60/17C M* Nominellt vridmoment (Nm) Utgående varvtal (min -1 ) Gränslägesavstånd Nätspänning 36 varv 230 V AC / 50 Hz Anslutningseffekt (W) Nominell strömförbrukning (A) 1,20 1,05 1,40 1,20 1,75 Driftart S2 4 min. Skyddsart IP 44 Minsta rörinnerdiameter (mm) 60 Typ L70/17C M L80/11C M L80/17C M* L120/11C M Nominellt vridmoment (Nm) Utgående varvtal (min -1 ) Gränslägesavstånd Nätspänning 36 varv 230 V AC / 50 Hz 14

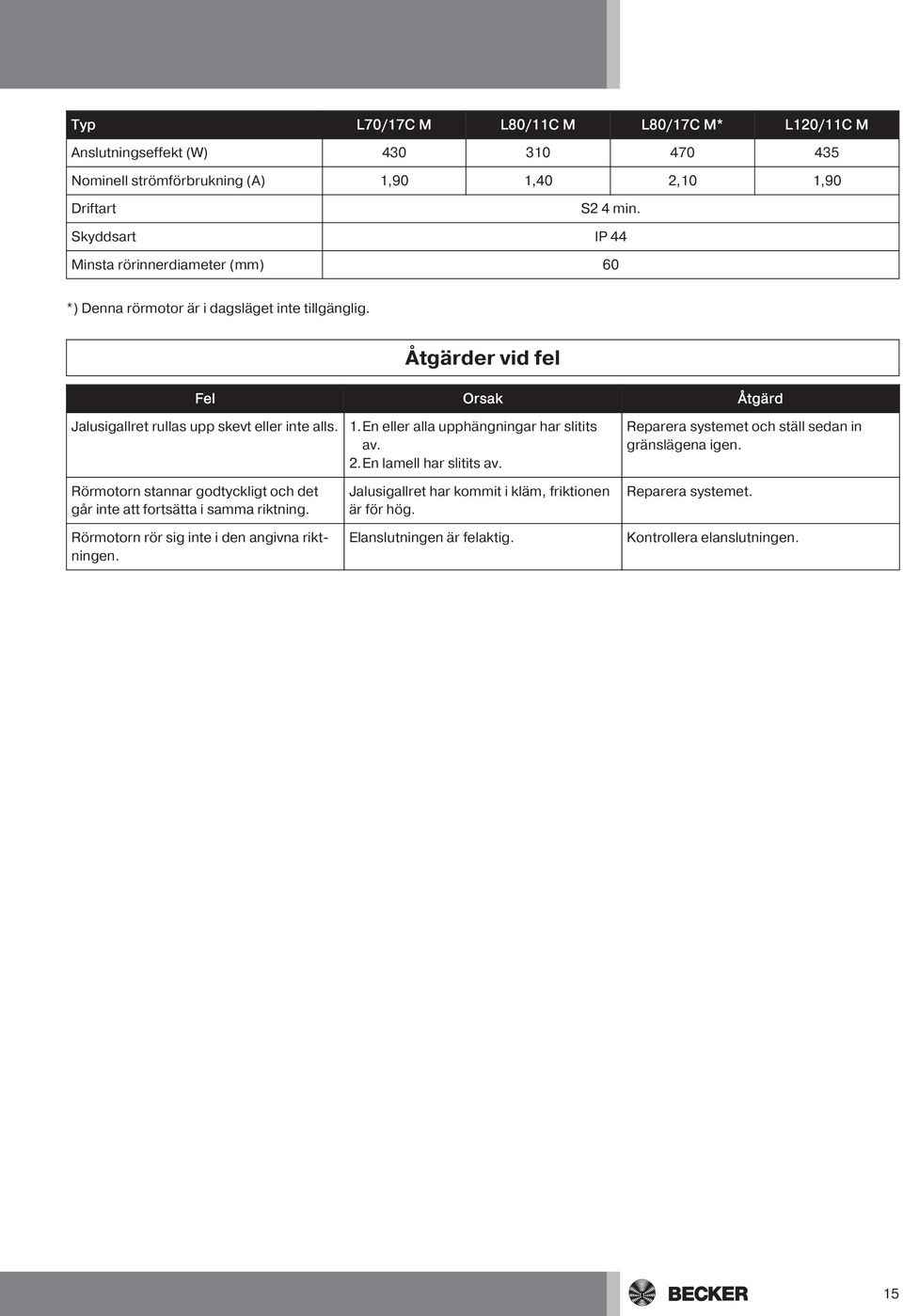

15 Typ L70/17C M L80/11C M L80/17C M* L120/11C M Anslutningseffekt (W) Nominell strömförbrukning (A) 1,90 1,40 2,10 1,90 Driftart S2 4 min. Skyddsart IP 44 Minsta rörinnerdiameter (mm) 60 *) Denna rörmotor är i dagsläget inte tillgänglig. Åtgärder vid fel Fel Orsak Åtgärd Jalusigallret rullas upp skevt eller inte alls. Rörmotorn stannar godtyckligt och det går inte att fortsätta i samma riktning. Rörmotorn rör sig inte i den angivna riktningen. 1.En eller alla upphängningar har slitits av. 2.En lamell har slitits av. Jalusigallret har kommit i kläm, friktionen är för hög. Elanslutningen är felaktig. Reparera systemet och ställ sedan in gränslägena igen. Reparera systemet. Kontrollera elanslutningen. 15

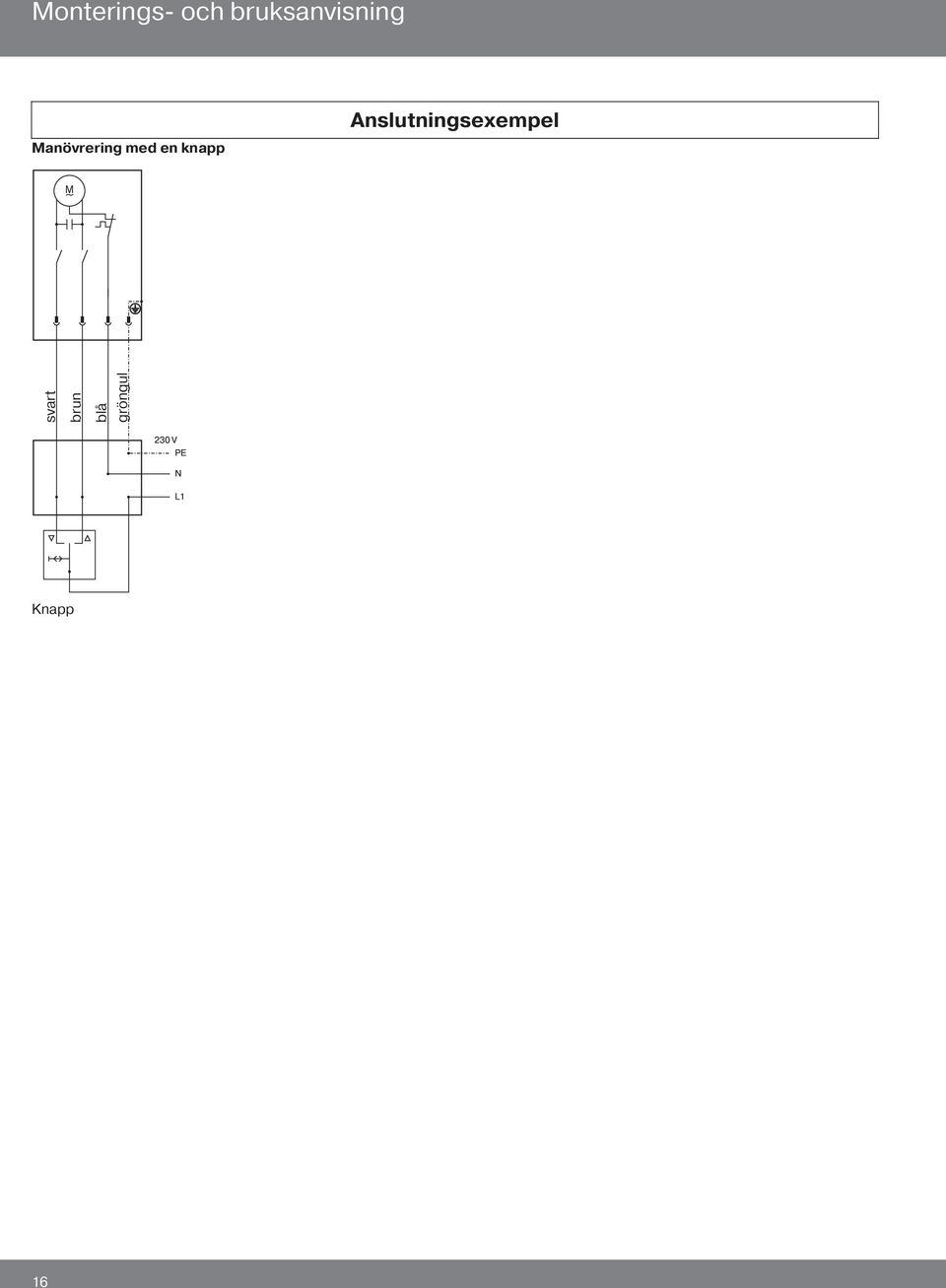

16 Monterings- och bruksanvisning Manövrering med en knapp Anslutningsexempel svart brun blå gröngul Knapp 16

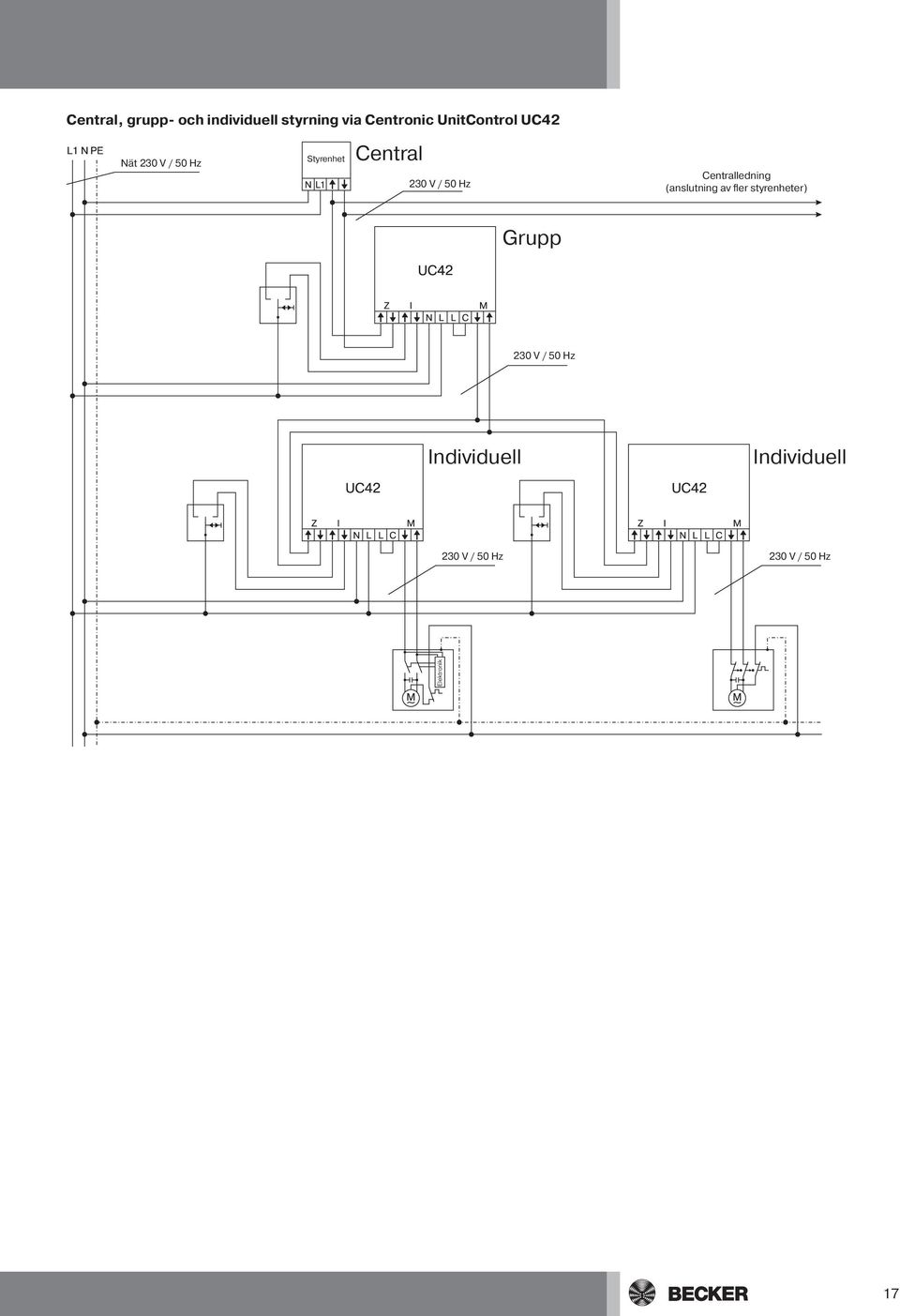

17 Central, grupp- och individuell styrning via Centronic UnitControl UC42 Nät 230 V / 50 Hz Styrenhet Central 230 V / 50 Hz Centralledning (anslutning av fler styrenheter) Grupp 230 V / 50 Hz Individuell Individuell 230 V / 50 Hz 230 V / 50 Hz Elektronik 17

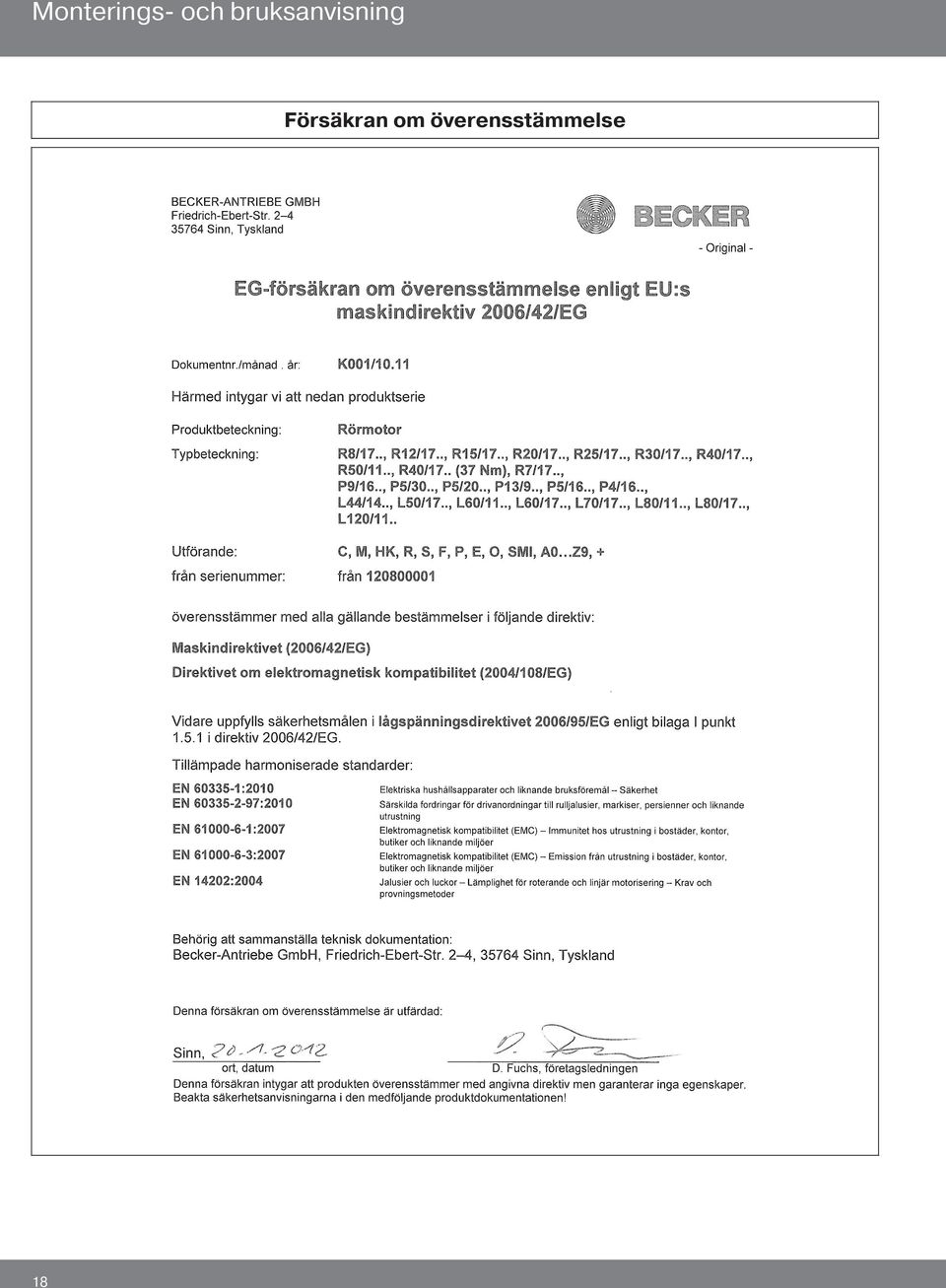

18 Monterings- och bruksanvisning Försäkran om överensstämmelse 18

19 19
