1 Centronic SunWindControl SWC441-II sv Montage- och bruksanvisning Fjärrkontroll till sol- och vindstyrning Viktig information för: montörer/ elektriker/ användare Denna anvisning ska finnas tillgänglig tillsammans med produkten! Bruksanvisningen ska bevaras av användaren. Becker-Antriebe GmbH Sinn/Germany

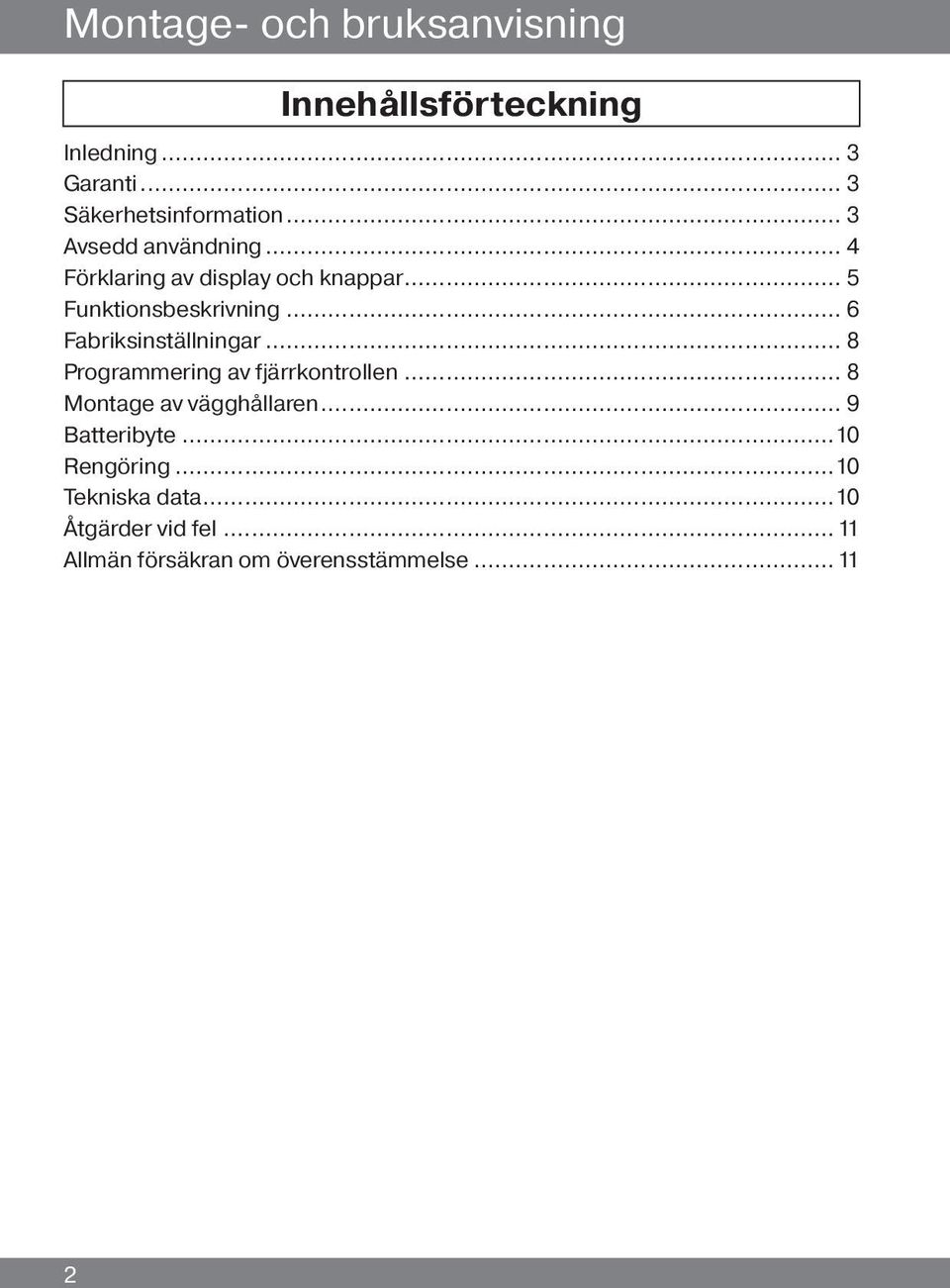

2 Montage- och bruksanvisning Innehållsförteckning Inledning... 3 Garanti... 3 Säkerhetsinformation... 3 Avsedd användning... 4 Förklaring av display och knappar... 5 Funktionsbeskrivning... 6 Fabriksinställningar... 8 Programmering av fjärrkontrollen... 8 Montage av vägghållaren... 9 Batteribyte...10 Rengöring...10 Tekniska data...10 Åtgärder vid fel...11 Allmän försäkran om överensstämmelse

3 Inledning Med SWC441-II kan du styra ett eller flera solskyddssystem och ställa in tröskelvärden för solskydd och vindövervakning med bifogad inställningshjälp. Denna apparat kännetecknas av att den är lätt att använda. Garanti Konstruktiva modifikationer och felaktiga installationer som strider mot denna bruksanvisning och annan information från oss kan ge användaren allvarliga skador, t.ex. klämskador. Konstruktiva modifikationer får därför endast utföras efter avtal med oss och med vårt tillstånd. Våra instruktioner, särskilt de som finns i denna montage- och bruksanvisning, måste följas. Att vidarebearbeta produkten i strid med den avsedda användningen är inte tillåtet. Tillverkare av slutprodukter och installatörer måste se till att alla lagenliga bestämmelser och officiella föreskrifter som gäller tillverkningen av slutprodukten, installation och kundupplysning, speciellt tillämpliga giltiga EMC-föreskrifter, måste observeras och följas när våra produkter används. Säkerhetsinformation Viktigt Se till att bevara bruksanvisningen! Produkten får endast användas i torra utrymmen. Använd endast originaldelar från Becker som inte har modifierats. Se till att inga personer uppehåller sig inom systemets rörelseområde. Håll barn utom räckhåll för kontrollenheter. Observera de bestämmelser som gäller i ditt land. Förbrukade batterier ska kasseras på rätt sätt. Byt endast ut batteriet mot ett av samma typ (CR 2430). Om systemet styrs med en eller flera fjärrkontroller måste man ha insyn över systemets rörelseområde under drift. Observera solskyddssystemets specifikationer. 3

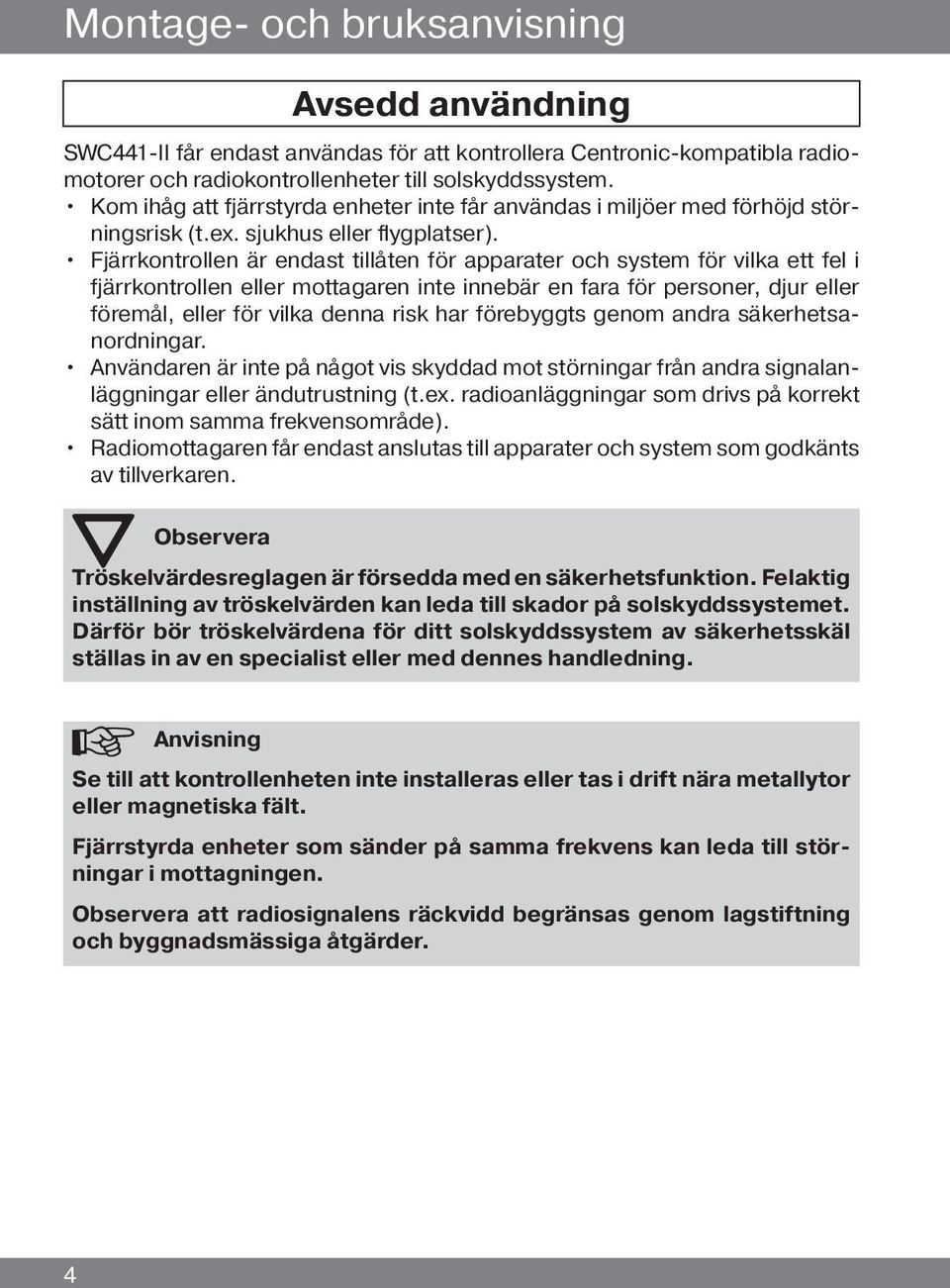

4 Montage- och bruksanvisning Avsedd användning SWC441-II får endast användas för att kontrollera Centronic-kompatibla radiomotorer och radiokontrollenheter till solskyddssystem. Kom ihåg att fjärrstyrda enheter inte får användas i miljöer med förhöjd störningsrisk (t.ex. sjukhus eller flygplatser). Fjärrkontrollen är endast tillåten för apparater och system för vilka ett fel i fjärrkontrollen eller mottagaren inte innebär en fara för personer, djur eller föremål, eller för vilka denna risk har förebyggts genom andra säkerhetsanordningar. Användaren är inte på något vis skyddad mot störningar från andra signalanläggningar eller ändutrustning (t.ex. radioanläggningar som drivs på korrekt sätt inom samma frekvensområde). Radiomottagaren får endast anslutas till apparater och system som godkänts av tillverkaren. Observera Tröskelvärdesreglagen är försedda med en säkerhetsfunktion. Felaktig inställning av tröskelvärden kan leda till skador på solskyddssystemet. Därför bör tröskelvärdena för ditt solskyddssystem av säkerhetsskäl ställas in av en specialist eller med dennes handledning. Anvisning Se till att kontrollenheten inte installeras eller tas i drift nära metallytor eller magnetiska fält. Fjärrstyrda enheter som sänder på samma frekvens kan leda till störningar i mottagningen. Observera att radiosignalens räckvidd begränsas genom lagstiftning och byggnadsmässiga åtgärder. 4

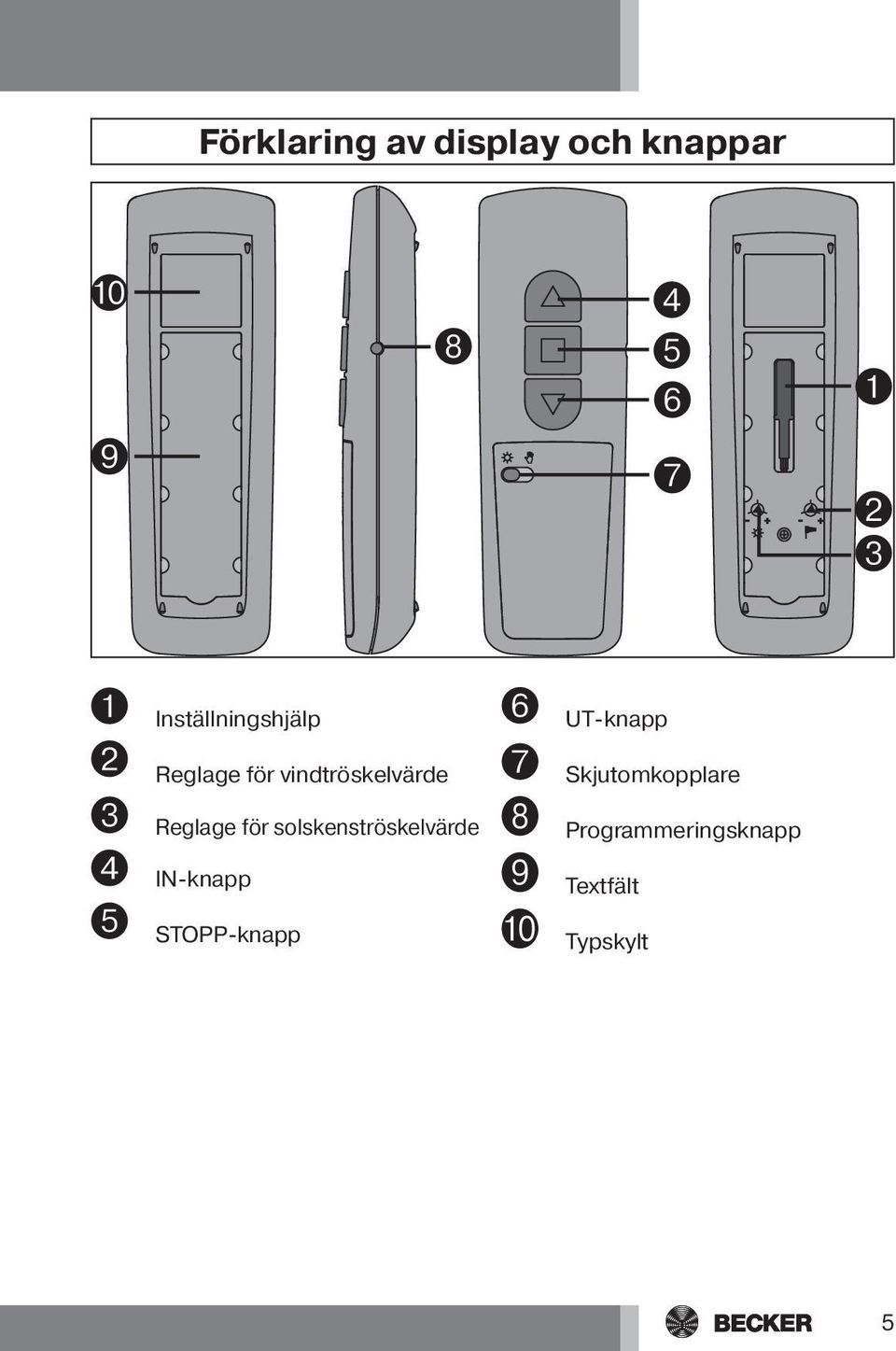

5 Förklaring av display och knappar Inställningshjälp Reglage för vindtröskelvärde Reglage för solskenströskelvärde IN-knapp STOPP-knapp UT-knapp Skjutomkopplare Programmeringsknapp Textfält Typskylt 5

6 Montage- och bruksanvisning Funktionsbeskrivning Skjutomkopplare för manuell/automatisk drift I skjutomkopplarläget utförs manuella kommandon (t.ex.: UPP, STOPP, NER beroende på knapp) och nödsignaler (t.ex.: vindlarm om vindsensorn är installerad). I skjutomkopplarläget utförs automatiska kommandon (t.ex.: solskyddsfunktion). Om ett manuellt kommando ges under automatisk drift avbryts de automatiska solskyddsfunktionerna. Dessa aktiveras automatiskt igen när de inställda tröskelvärdena över-/underskrids, när systemet har körts in eller om skjutomkopplaren ställs om från S till H och sedan tillbaka till S. Kanal En fjärrkontrolls kanal kan programmeras in på en eller flera mottagare. För att styra en mottagare används ett individuellt kommando, för att styra flera mottagare används ett gruppkommando. Inställningshjälp Markeringen på inställningsverktyget hjälper dig att ställa in tröskelvärdet, om markeringen placeras mot varandra. Markeringen 1. Sätt i inställningsverktyget i tröskelvärdesreglaget. 2. Vrid tröskelvärdesreglaget mot det vänstra ändläget. 3. Dra ut inställningsverktyget. 4. Sätt i inställningsverktyget så att markeringen visar i riktning minus (-). 5. Vrid nu inställningsverktyget så långt i riktning plus (+), tills det önskade tröskelvärdet är inställt. 6

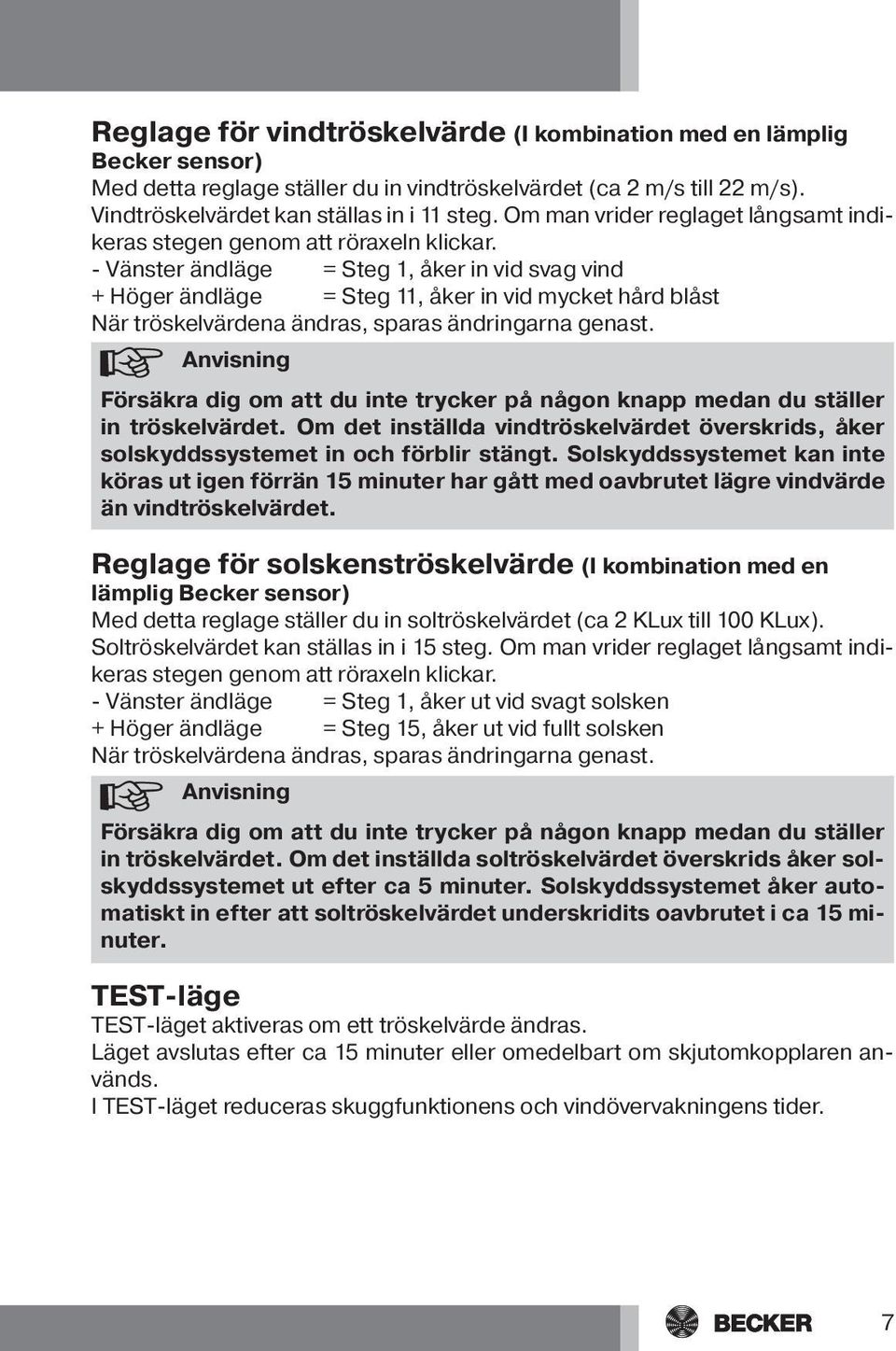

7 Reglage för vindtröskelvärde (I kombination med en lämplig Becker sensor) Med detta reglage ställer du in vindtröskelvärdet (ca 2 m/s till 22 m/s). Vindtröskelvärdet kan ställas in i 11 steg. Om man vrider reglaget långsamt indikeras stegen genom att röraxeln klickar. - Vänster ändläge = Steg 1, åker in vid svag vind + Höger ändläge = Steg 11, åker in vid mycket hård blåst När tröskelvärdena ändras, sparas ändringarna genast. Anvisning Försäkra dig om att du inte trycker på någon knapp medan du ställer in tröskelvärdet. Om det inställda vindtröskelvärdet överskrids, åker solskyddssystemet in och förblir stängt. Solskyddssystemet kan inte köras ut igen förrän 15 minuter har gått med oavbrutet lägre vindvärde än vindtröskelvärdet. Reglage för solskenströskelvärde (I kombination med en lämplig Becker sensor) Med detta reglage ställer du in soltröskelvärdet (ca 2 KLux till 100 KLux). Soltröskelvärdet kan ställas in i 15 steg. Om man vrider reglaget långsamt indikeras stegen genom att röraxeln klickar. - Vänster ändläge = Steg 1, åker ut vid svagt solsken + Höger ändläge = Steg 15, åker ut vid fullt solsken När tröskelvärdena ändras, sparas ändringarna genast. Anvisning Försäkra dig om att du inte trycker på någon knapp medan du ställer in tröskelvärdet. Om det inställda soltröskelvärdet överskrids åker solskyddssystemet ut efter ca 5 minuter. Solskyddssystemet åker automatiskt in efter att soltröskelvärdet underskridits oavbrutet i ca 15 minuter. TEST-läge TEST-läget aktiveras om ett tröskelvärde ändras. Läget avslutas efter ca 15 minuter eller omedelbart om skjutomkopplaren används. I TEST-läget reduceras skuggfunktionens och vindövervakningens tider. 7

8 Montage- och bruksanvisning Soltröskelvärde: Vindtröskelvärde: Fabriksinställningar Mittläge (ca 25 KLux) Vänster ändläge (ca 2 m/s) Programmering av fjärrkontrollen Viktigt Innan du programmerar mottagaren ska du kontrollera om tröskelvärdesreglagen står i fabriksinställningen. Se till att du inte befinner dig inom solskyddssystemets rörelseområde medan du programmerar mottagaren. 1) Programmera huvudkontrollen a) Ställ mottagaren i programmeringsläge Anvisning Med huvudkontrollen menas den fjärrkontroll som först programmerats in på mottagaren. I motsats till ytterligare inprogrammerade fjärrkontroller så kan man med huvudkontrollen ställa in gränslägena (för motorer med inbyggd radiomottagare) och programmera in eller radera ytterligare fjärrkontroller. Alla fjärrkontroller som har separata knappar för UPP, STOPP, NER, samt en programmeringsknapp, kan bli huvudkontroll. Observera mottagarens montage- och bruksanvisning. Använd ett lämpligt cylindriskt verktyg (t.ex. en kulspetspenna) för att manövrera programmeringsknappen på fjärrkontrollen. Stäng av mottagarens strömförsörjning och slå på den igen efter 5 sekunder. Alternativt Tryck på programmeringsknappen eller fjärrkontrollsknappen på mottagaren. Mottagaren kommer nu att vara i programmeringsläget i 3 minuter. 8

9 b) Programmera huvudkontrollen Medan mottagaren befinner sig i programmeringsläget, trycker du på huvudkontrollens programmeringsknapp, tills mottagaren bekräftar utförd programmering. Då är programmeringsförloppet avslutat. 2) Programmera ytterligare fjärrkontroller a) Tryck på programmeringsknappen på huvudkontrollen tills mottagaren bekräftar. b) Tryck nu på programmeringsknappen på den nya kontrollen tills mottagaren bekräftar. c) Tryck nu återigen på programmeringsknappen på kontrollen som ska programmeras igen. Mottagaren kommer att bekräfta programmeringen. Maximal räckvidd vid och inuti en byggnad är upp till 25 m och i fritt fält upp till 350 m. Vägghållare Fästplåt för vägghållare Montage av vägghållaren Spärr Kontrollera att fjärrkontrollen och mottagaren fungerar utan anmärkning innan du monterar dem i tilltänkt position. Fäst hållaren på väggen med de två bifogade skruvarna. 9

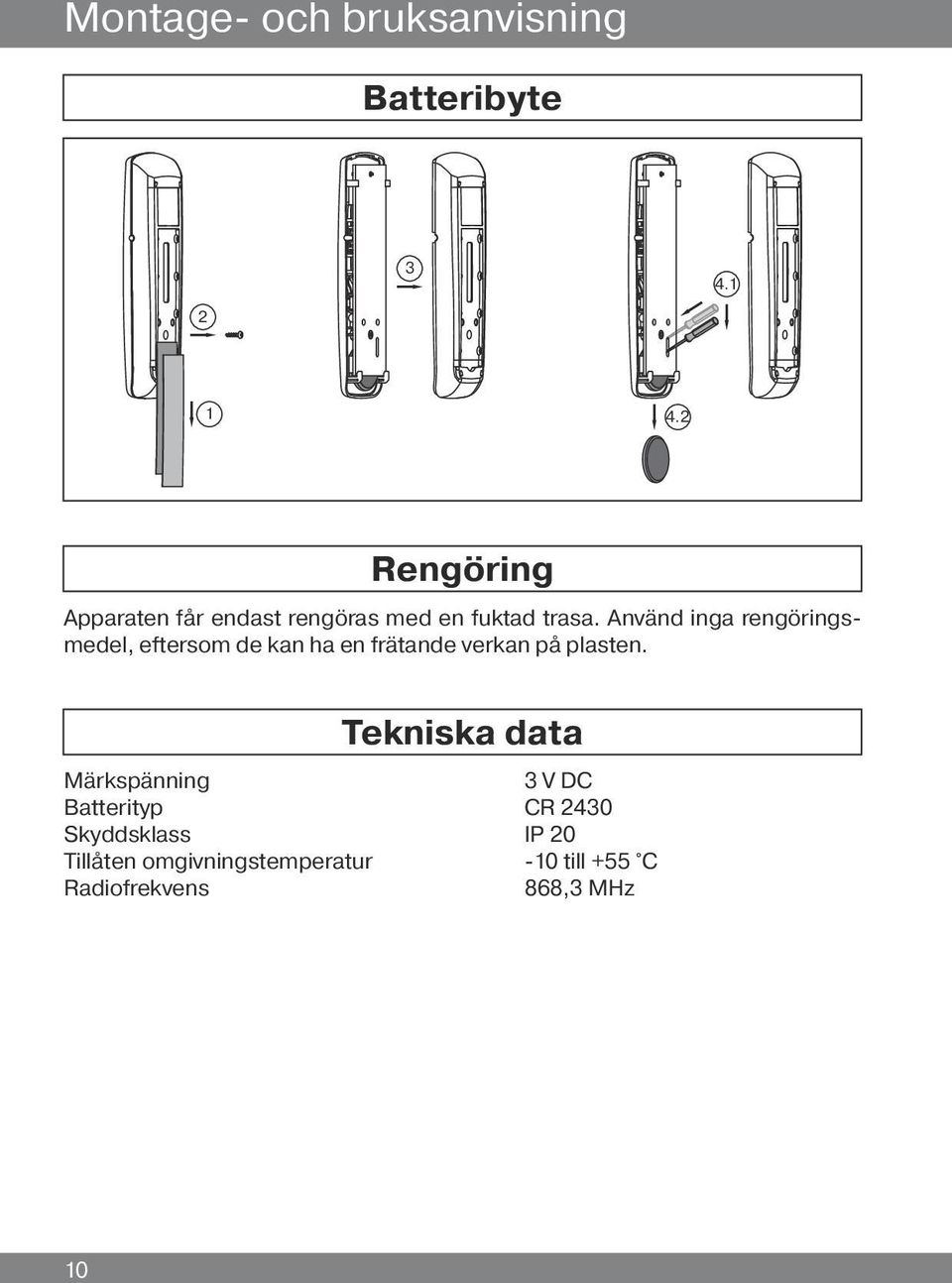

10 Montage- och bruksanvisning Batteribyte Rengöring Apparaten får endast rengöras med en fuktad trasa. Använd inga rengöringsmedel, eftersom de kan ha en frätande verkan på plasten. Tekniska data Märkspänning 3 V DC Batterityp CR 2430 Skyddsklass IP 20 Tillåten omgivningstemperatur -10 till +55 C Radiofrekvens 868,3 MHz 10

11 Åtgärder vid fel Fel Orsak Åtgärd Motorn går inte. 1. Batteriet är tomt. 2. Batteriet har placerats fel. 3. Mottagaren befinner sig utom räckvidd. 4. Fjärrkontrollen har inte programmerats in på mottagaren. 1. Lägg i ett nytt batteri. 2. Lägg i batteriet på rätt sätt. 3. Minska avståndet till mottagaren. 4. Programmera in fjärrkontrollen. De automatiska kommandona utförs inte. Systemet åker inte ut automatiskt när skjutomkopplaren står i läget S. Systemet åker inte ut manuellt när skjutomkopplaren står i läget H eller S. 1. Skjutomkopplaren är inställd på H. 2. Den automatiska solskyddsfunktionen avbröts med ett manuellt kommando. 1. Tröskelvärdet för solsken underskridet. 2. Tröskelvärdet för vind överskridet. Tröskelvärdet för vind överskridet. 1. Ställ in skjutomkopplaren på S. 2. Ställ om skjutomkopplaren från S till H och ställ sedan tillbaka den på S. 1. Justera solskenströskelvärdet. 2. Vänta tills vinden mojnar. Vänta tills vinden mojnar. Allmän försäkran om överensstämmelse Härmed försäkrar företaget Becker Antriebe GmbH att apparaten Centronic SunWindControl SWC441-II överensstämmer med grundläggande krav och andra relevanta föreskrifter i direktivet om radioutrustning och teleterminalutrustning, 1999/5/EG. Avsedd för användning i följande länder: EU, CH, NO, IS, LI Tekniska ändringar förbehållna. 11

12 a 07/10
