1420E ID Markörsökare

Transkript

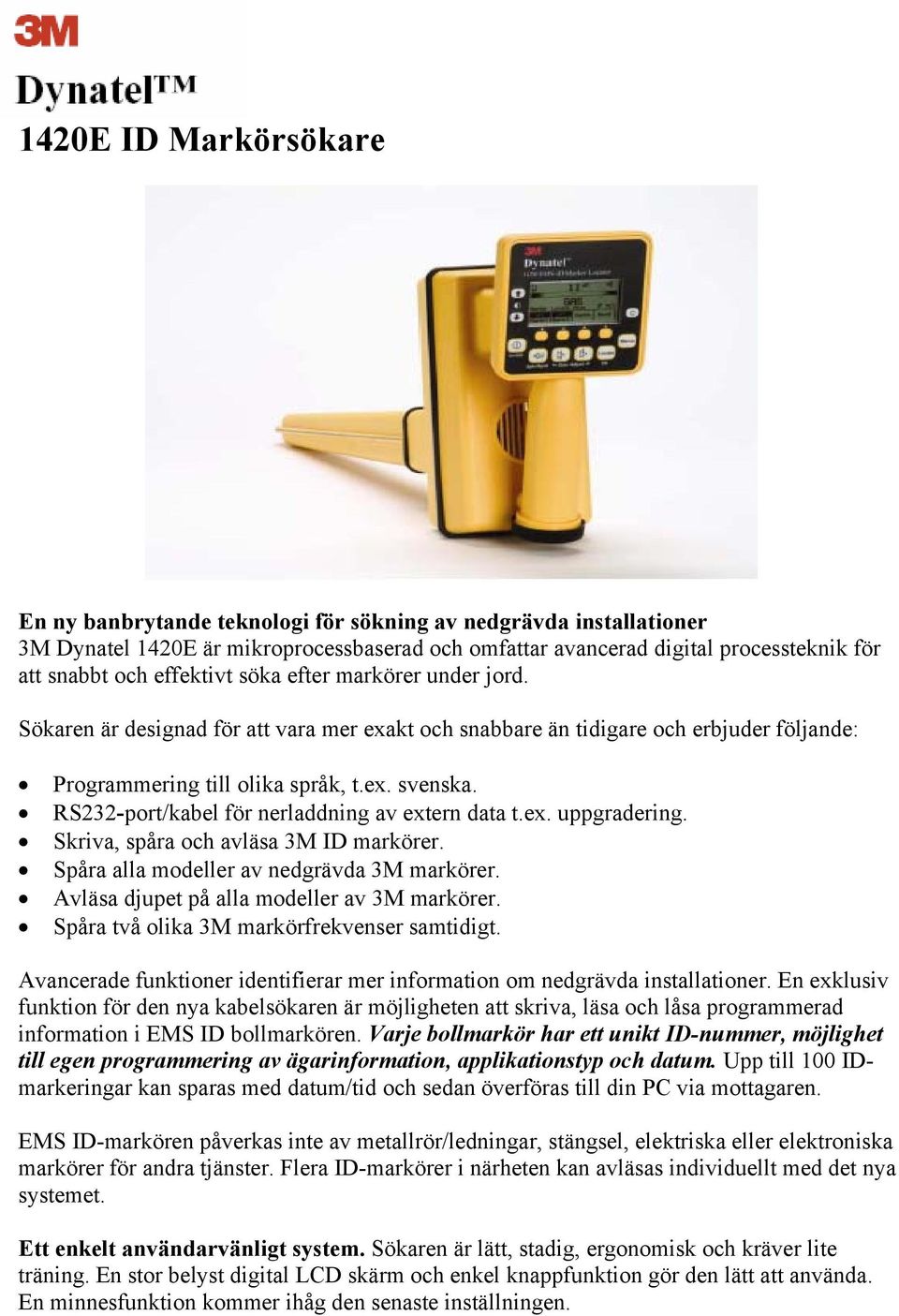

1 1420E ID Markörsökare En ny banbrytande teknologi för sökning av nedgrävda installationer 3M Dynatel 1420E är mikroprocessbaserad och omfattar avancerad digital processteknik för att snabbt och effektivt söka efter markörer under jord. Sökaren är designad för att vara mer exakt och snabbare än tidigare och erbjuder följande: Programmering till olika språk, t.ex. svenska. RS232-port/kabel för nerladdning av extern data t.ex. uppgradering. Skriva, spåra och avläsa 3M ID markörer. Spåra alla modeller av nedgrävda 3M markörer. Avläsa djupet på alla modeller av 3M markörer. Spåra två olika 3M markörfrekvenser samtidigt. Avancerade funktioner identifierar mer information om nedgrävda installationer. En exklusiv funktion för den nya kabelsökaren är möjligheten att skriva, läsa och låsa programmerad information i EMS ID bollmarkören. Varje bollmarkör har ett unikt ID-nummer, möjlighet till egen programmering av ägarinformation, applikationstyp och datum. Upp till 100 IDmarkeringar kan sparas med datum/tid och sedan överföras till din PC via mottagaren. EMS ID-markören påverkas inte av metallrör/ledningar, stängsel, elektriska eller elektroniska markörer för andra tjänster. Flera ID-markörer i närheten kan avläsas individuellt med det nya systemet. Ett enkelt användarvänligt system. Sökaren är lätt, stadig, ergonomisk och kräver lite träning. En stor belyst digital LCD skärm och enkel knappfunktion gör den lätt att använda. En minnesfunktion kommer ihåg den senaste inställningen.

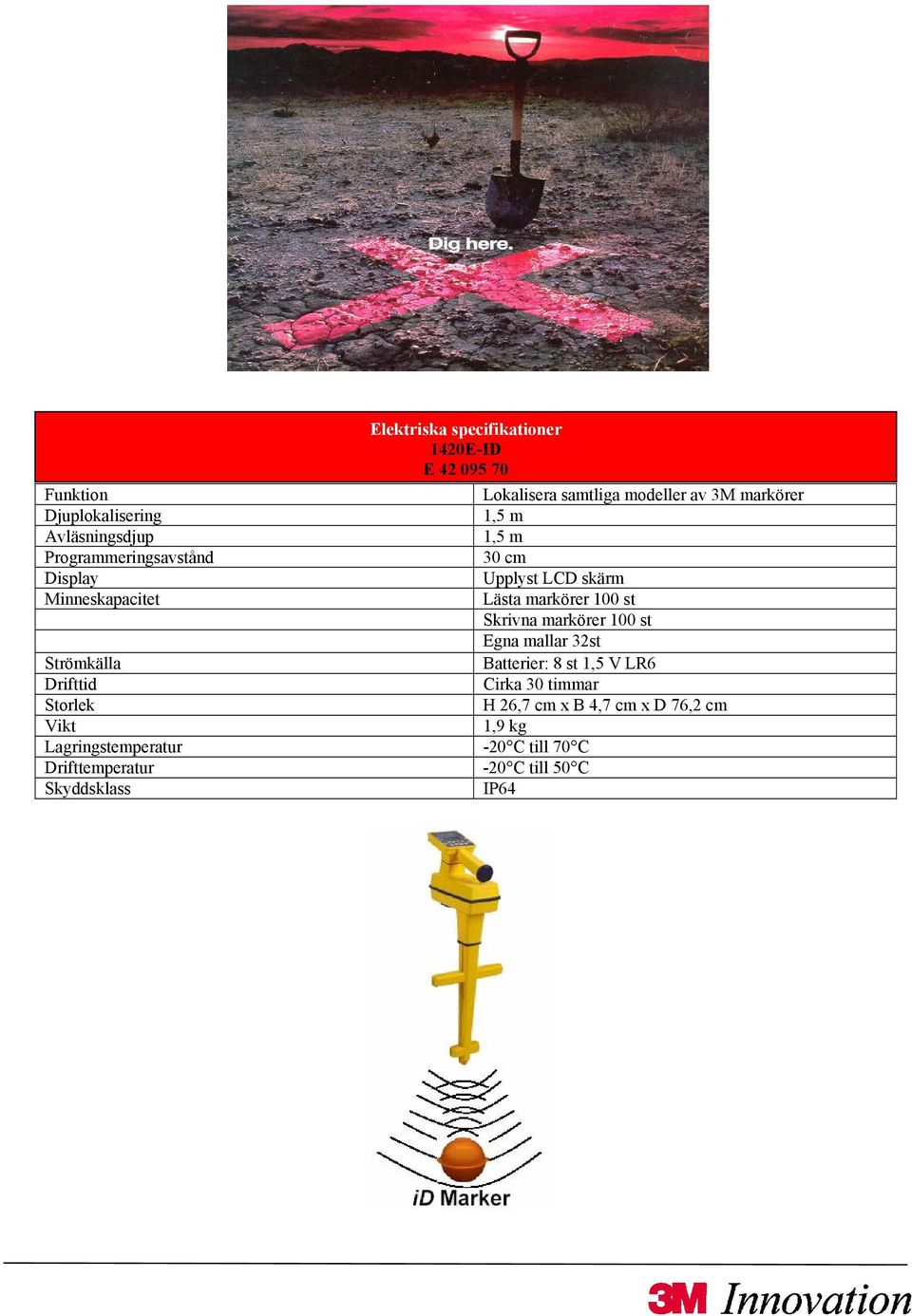

2 Elektriska specifikationer 1420E-ID E Funktion Lokalisera samtliga modeller av 3M markörer Djuplokalisering 1,5 m Avläsningsdjup 1,5 m Programmeringsavstånd 30 cm Display Upplyst LCD skärm Minneskapacitet Lästa markörer 100 st Skrivna markörer 100 st Egna mallar 32st Strömkälla Batterier: 8 st 1,5 V LR6 Drifttid Cirka 30 timmar Storlek H 26,7 cm x B 4,7 cm x D 76,2 cm Vikt 1,9 kg Lagringstemperatur -20 C till 70 C Drifttemperatur -20 C till 50 C Skyddsklass IP64

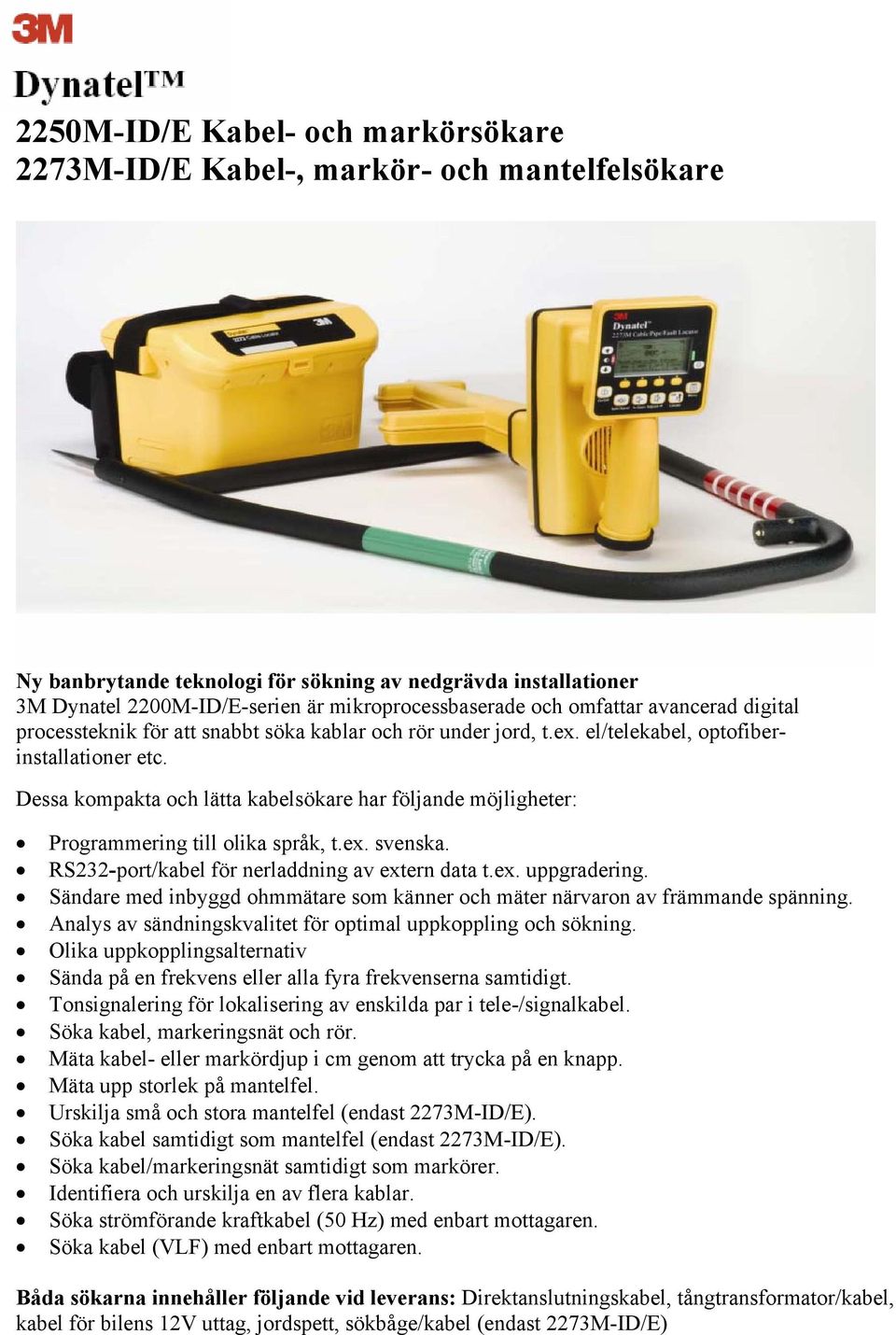

3 2250M-ID/E Kabel- och markörsökare 2273M-ID/E Kabel-, markör- och mantelfelsökare Ny banbrytande teknologi för sökning av nedgrävda installationer 3M Dynatel 2200M-ID/E-serien är mikroprocessbaserade och omfattar avancerad digital processteknik för att snabbt söka kablar och rör under jord, t.ex. el/telekabel, optofiberinstallationer etc. Dessa kompakta och lätta kabelsökare har följande möjligheter: Programmering till olika språk, t.ex. svenska. RS232-port/kabel för nerladdning av extern data t.ex. uppgradering. Sändare med inbyggd ohmmätare som känner och mäter närvaron av främmande spänning. Analys av sändningskvalitet för optimal uppkoppling och sökning. Olika uppkopplingsalternativ Sända på en frekvens eller alla fyra frekvenserna samtidigt. Tonsignalering för lokalisering av enskilda par i tele-/signalkabel. Söka kabel, markeringsnät och rör. Mäta kabel- eller markördjup i cm genom att trycka på en knapp. Mäta upp storlek på mantelfel. Urskilja små och stora mantelfel (endast 2273M-ID/E). Söka kabel samtidigt som mantelfel (endast 2273M-ID/E). Söka kabel/markeringsnät samtidigt som markörer. Identifiera och urskilja en av flera kablar. Söka strömförande kraftkabel (50 Hz) med enbart mottagaren. Söka kabel (VLF) med enbart mottagaren. Båda sökarna innehåller följande vid leverans: Direktanslutningskabel, tångtransformator/kabel, kabel för bilens 12V uttag, jordspett, sökbåge/kabel (endast 2273M-ID/E)

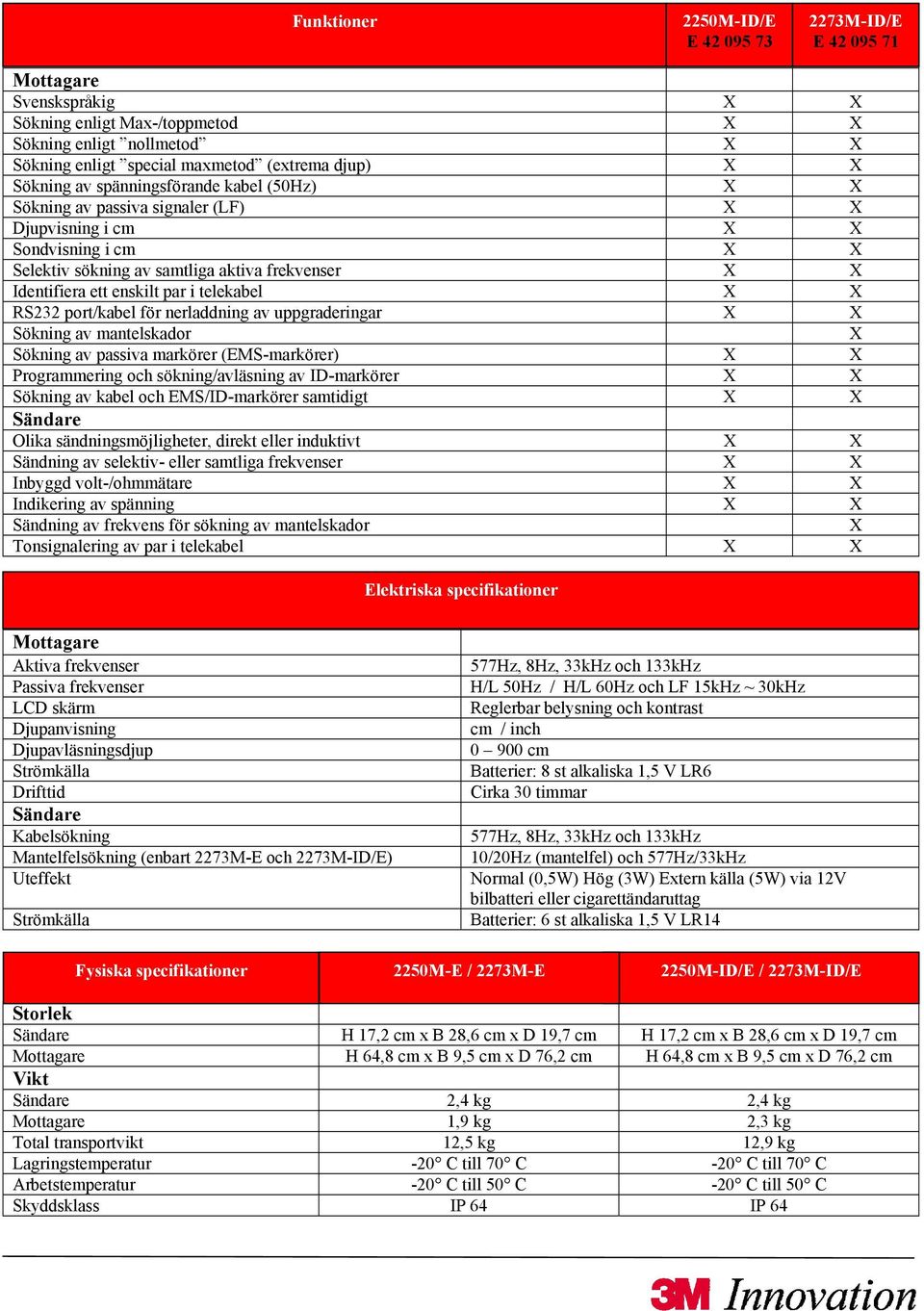

4 Funktioner 2250M-ID/E E M-ID/E E Mottagare Svenskspråkig X X Sökning enligt Max-/toppmetod X X Sökning enligt nollmetod X X Sökning enligt special maxmetod (extrema djup) X X Sökning av spänningsförande kabel (50Hz) X X Sökning av passiva signaler (LF) X X Djupvisning i cm X X Sondvisning i cm X X Selektiv sökning av samtliga aktiva frekvenser X X Identifiera ett enskilt par i telekabel X X RS232 port/kabel för nerladdning av uppgraderingar X X Sökning av mantelskador X Sökning av passiva markörer (EMS-markörer) X X Programmering och sökning/avläsning av ID-markörer X X Sökning av kabel och EMS/ID-markörer samtidigt X X Sändare Olika sändningsmöjligheter, direkt eller induktivt X X Sändning av selektiv- eller samtliga frekvenser X X Inbyggd volt-/ohmmätare X X Indikering av spänning X X Sändning av frekvens för sökning av mantelskador X Tonsignalering av par i telekabel X X Elektriska specifikationer Mottagare Aktiva frekvenser Passiva frekvenser LCD skärm Djupanvisning Djupavläsningsdjup Strömkälla Drifttid Sändare Kabelsökning Mantelfelsökning (enbart 2273M-E och 2273M-ID/E) Uteffekt Strömkälla 577Hz, 8Hz, 33kHz och 133kHz H/L 50Hz / H/L 60Hz och LF 15kHz ~ 30kHz Reglerbar belysning och kontrast cm / inch cm Batterier: 8 st alkaliska 1,5 V LR6 Cirka 30 timmar 577Hz, 8Hz, 33kHz och 133kHz 10/20Hz (mantelfel) och 577Hz/33kHz Normal (0,5W) Hög (3W) Extern källa (5W) via 12V bilbatteri eller cigarettändaruttag Batterier: 6 st alkaliska 1,5 V LR14 Fysiska specifikationer 2250M-E / 2273M-E 2250M-ID/E / 2273M-ID/E Storlek Sändare H 17,2 cm x B 28,6 cm x D 19,7 cm H 17,2 cm x B 28,6 cm x D 19,7 cm Mottagare H 64,8 cm x B 9,5 cm x D 76,2 cm H 64,8 cm x B 9,5 cm x D 76,2 cm Vikt Sändare 2,4 kg 2,4 kg Mottagare 1,9 kg 2,3 kg Total transportvikt 12,5 kg 12,9 kg Lagringstemperatur -20 C till 70 C -20 C till 70 C Arbetstemperatur -20 C till 50 C -20 C till 50 C Skyddsklass IP 64 IP 64

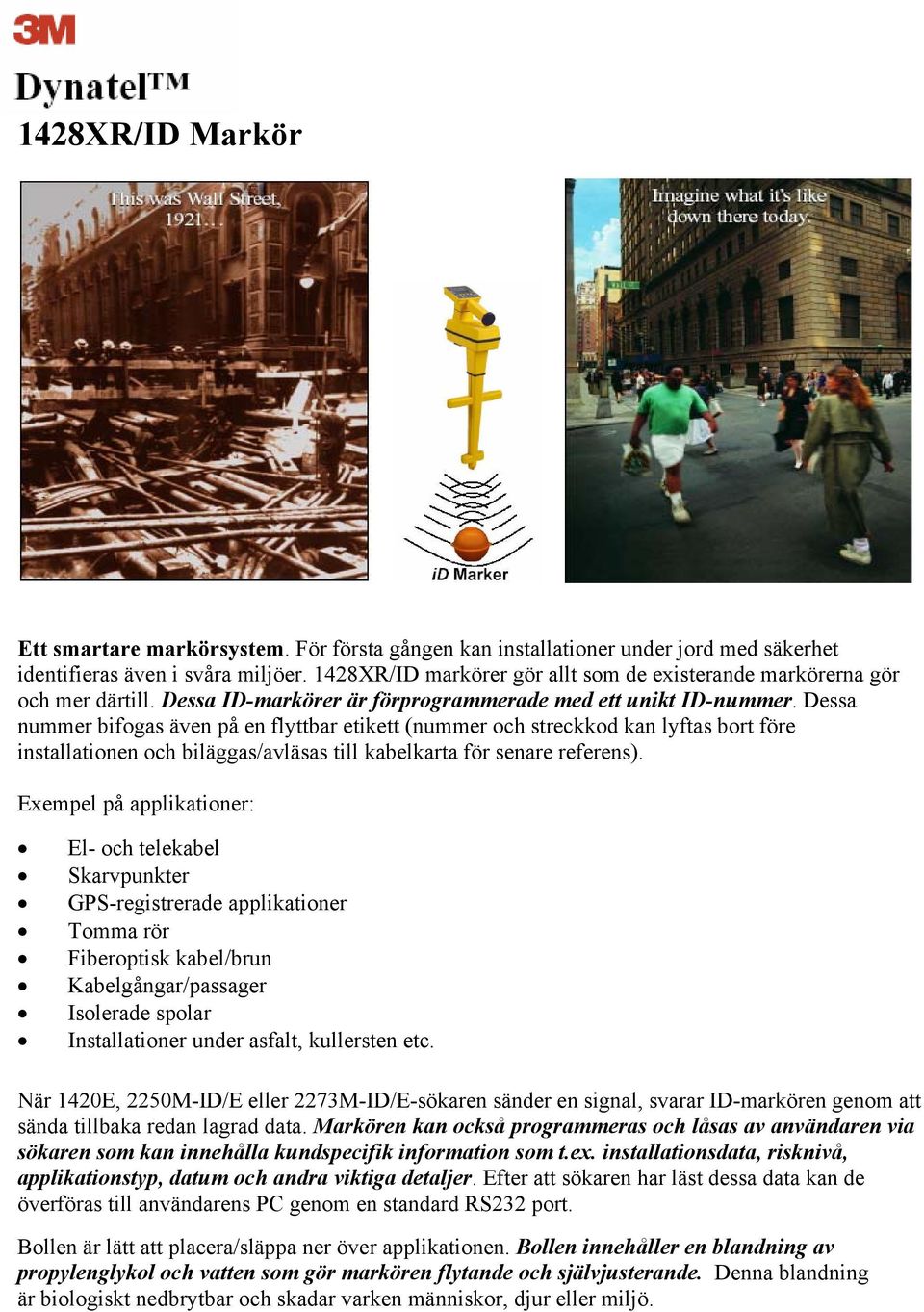

5 1428XR/ID Markör Ett smartare markörsystem. För första gången kan installationer under jord med säkerhet identifieras även i svåra miljöer. 1428XR/ID markörer gör allt som de existerande markörerna gör och mer därtill. Dessa ID-markörer är förprogrammerade med ett unikt ID-nummer. Dessa nummer bifogas även på en flyttbar etikett (nummer och streckkod kan lyftas bort före installationen och biläggas/avläsas till kabelkarta för senare referens). Exempel på applikationer: El- och telekabel Skarvpunkter GPS-registrerade applikationer Tomma rör Fiberoptisk kabel/brun Kabelgångar/passager Isolerade spolar Installationer under asfalt, kullersten etc. När 1420E, 2250M-ID/E eller 2273M-ID/E-sökaren sänder en signal, svarar ID-markören genom att sända tillbaka redan lagrad data. Markören kan också programmeras och låsas av användaren via sökaren som kan innehålla kundspecifik information som t.ex. installationsdata, risknivå, applikationstyp, datum och andra viktiga detaljer. Efter att sökaren har läst dessa data kan de överföras till användarens PC genom en standard RS232 port. Bollen är lätt att placera/släppa ner över applikationen. Bollen innehåller en blandning av propylenglykol och vatten som gör markören flytande och självjusterande. Denna blandning är biologiskt nedbrytbar och skadar varken människor, djur eller miljö.

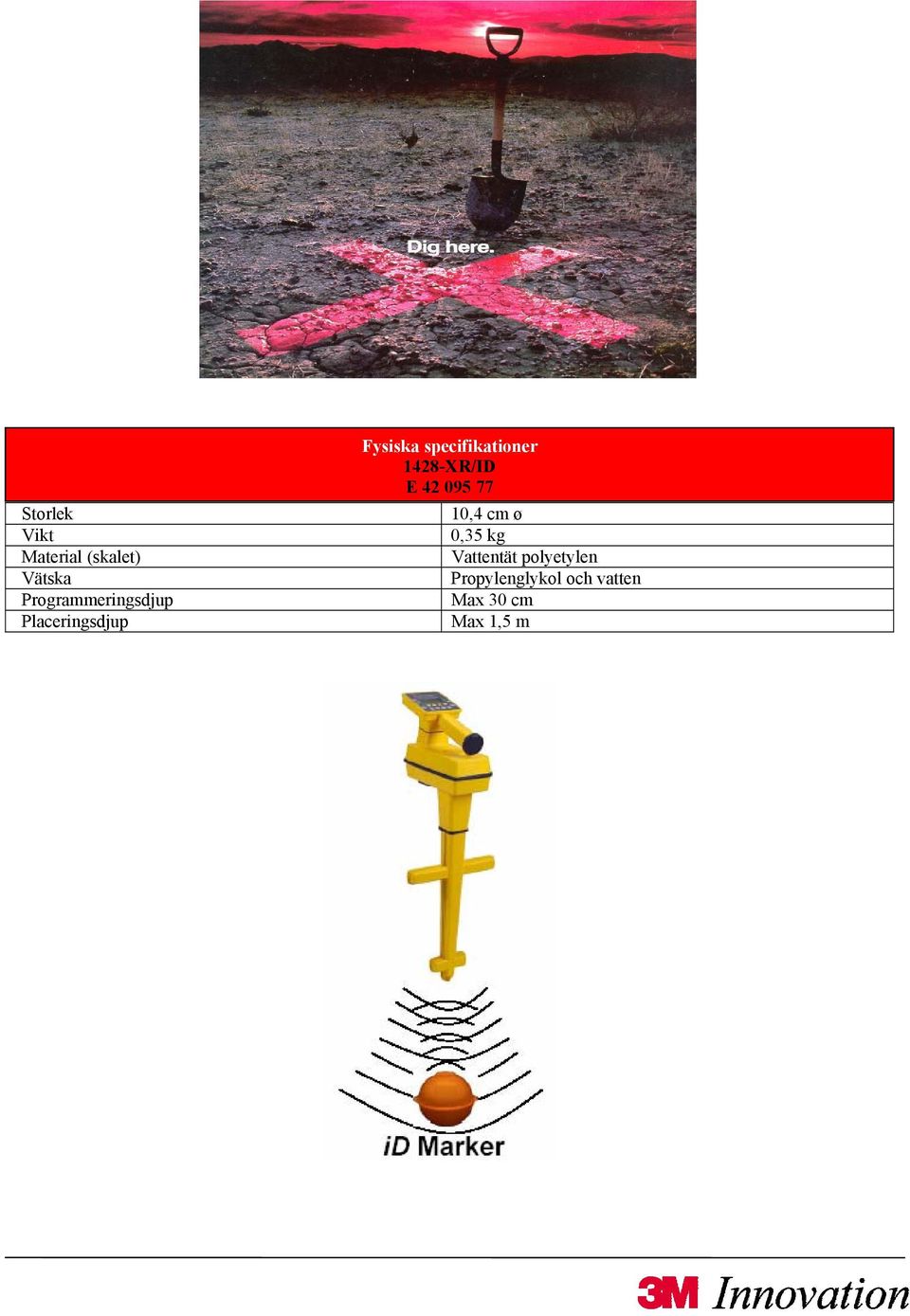

6 Storlek Vikt Material (skalet) Vätska Programmeringsdjup Placeringsdjup Fysiska specifikationer 1428-XR/ID E ,4 cm ø 0,35 kg Vattentät polyetylen Propylenglykol och vatten Max 30 cm Max 1,5 m
