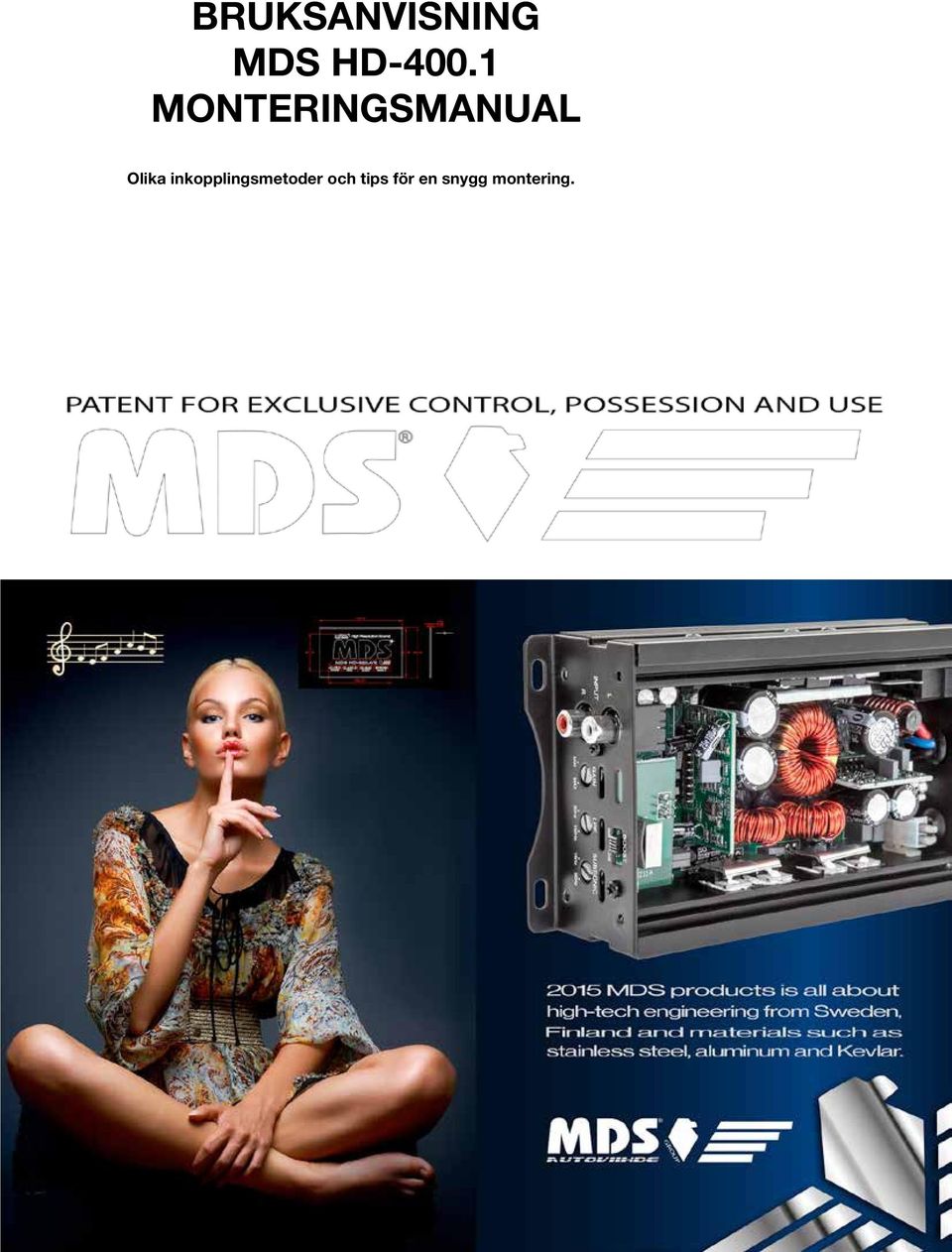

1 BRUKSANVISNING MDS HD MONTERINGSMANUAL Olika inkopplingsmetoder och tips för en snygg montering.

2 Kontrollera att allt är med i förpackningen. Skulle man råka ut för en olycka eller slarva bort några anslutningar, finns de att köpa till ett lågt pris som extra tillbehör. 2. Innehållet: Bruksanvisning, 1st strömkabel med anslutning, 1st högtalarkabel med anslutning, monteringsskruvar (4st), monteringsbrickor (4st) och bruksanvisning. På slutstegets undersida sitter ett serienummer. Viktigt att det behålls Slutsteget får öppnas endast av MDS eller av MDS behörig servicepersonal. Anslutningen (6-port) inne i steget är en dataanslutning som inte får kopplas in förutom vid programuppdatering. Ifall någon önskar gravera plexiplattan måste det ske i samråd med MDS i resp. land. I annat fall ses garantin förbrukad. 4. Ta loss skyddshyllsorna på RCA ingångarna. Behåll de gärna ifall steget skickas in på programuppdatering eller ifall man skulle ha slutsteget liggande utan RCA kontakter i (skyddar mot smuts) Anslut alla kablar först innan själva slutsteget kopplas in. OBS! ifall kabellängden (ström) blir längre än den medföljande, bör den vara betydligt tjockare. Helst skall en Powerblock anslutas mellan med en kabel på 8-25mm 2. Röd är plus 12-16V, Svart är Jord (-) och den blåa är Remote (auto antenn). 6. Anslutningar är specialgjorda och kan sättas ihop på endast ett sätt. På det sättet elimineras risken för felkoppling, m.fl. En annan fördel är att steget kan lätt flyttas mellan bilar eller bil och båt (ström. och högtalarkontakter finns att köpa INKOPPLING - Heldigitalt slutsteg MDS HD-400.1

Anslutningen (6-port) inne i steget är en dataanslutning som inte får kopplas in förutom vid programuppdatering. Ifall någon önskar gravera plexiplattan måste det ske i samråd med MDS i resp. land.

3 Se till att anslutningarna sitter fast ordentligt och att låsfunktionen - spärren har klämt fast kablarna. 8. RCA anslutningar. 4st (ej på bild, endast 2st). Här kopplas lågnivån in. Ifall bilen saknar RCA-ut, köp till MDS HLC Koppla in jorden (minus -) först. Detta måste göras innan RCA kablar kopplas in. I annat fall kan huvudenheten utsättas för fara (brända jordbanor). 10. När RCA anslutningarna trycks in, se till att hålla mot på motsatta sidan. RCA får varken glappa eller sitta för hårt Använd endast lågnivåkablar (RCA) av bra kvalitet. HDRS - kräver bra kablage och med tanke på ljudet bör man skippa de billigare alternativen. 12. Steget monteras fast med de följande brickorna och skruvarna. Förborra gärna ifall möjlighet finns. 1-2mm borr kan användas. Tänk på placeringen innan det sätts fast. * HD är godkänt för användning i båtar, dock kontakt med vatten bör undvikas. * HD är godkänt för användning i båtar, dock ej för direktkontakt med vatten. Steget får således inte placeras i sittbrunnen på segelbåtar eller utomhus där direkt kontakt med vatten förekommer. Vid montering i båtar skall steget monteras horisontellt med logo-texten i linje.

I annat fall kan huvudenheten utsättas för fara (brända jordbanor). 10. När RCA anslutningarna trycks in, se till att hålla mot på motsatta sidan. RCA får varken glappa eller sitta för hårt. 11 12 9.

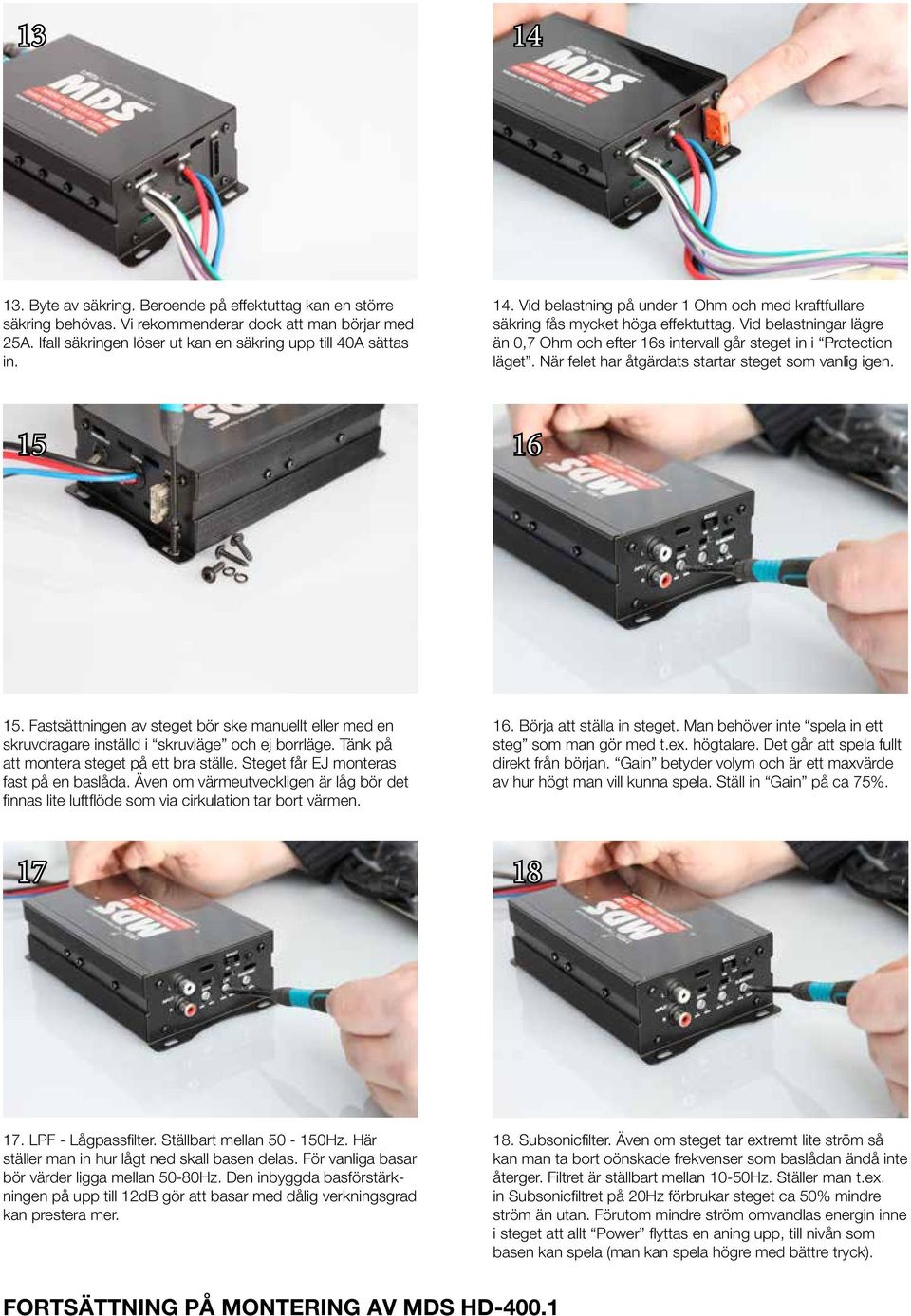

4 Byte av säkring. Beroende på effektuttag kan en större säkring behövas. Vi rekommenderar dock att man börjar med 25A. Ifall säkringen löser ut kan en säkring upp till 40A sättas in. 14. Vid belastning på under 1 Ohm och med kraftfullare säkring fås mycket höga effektuttag. Vid belastningar lägre än 0,7 Ohm och efter 16s intervall går steget in i Protection läget. När felet har åtgärdats startar steget som vanlig igen Fastsättningen av steget bör ske manuellt eller med en skruvdragare inställd i skruvläge och ej borrläge. Tänk på att montera steget på ett bra ställe. Steget får EJ monteras fast på en baslåda. Även om värmeutveckligen är låg bör det finnas lite luftflöde som via cirkulation tar bort värmen. 16. Börja att ställa in steget. Man behöver inte spela in ett steg som man gör med t.ex. högtalare. Det går att spela fullt direkt från början. Gain betyder volym och är ett maxvärde av hur högt man vill kunna spela. Ställ in Gain på ca 75% LPF - Lågpassfilter. Ställbart mellan Hz. Här ställer man in hur lågt ned skall basen delas. För vanliga basar bör värder ligga mellan 50-80Hz. Den inbyggda basförstärkningen på upp till 12dB gör att basar med dålig verkningsgrad kan prestera mer. 18. Subsonicfilter. Även om steget tar extremt lite ström så kan man ta bort oönskade frekvenser som baslådan ändå inte återger. Filtret är ställbart mellan 10-50Hz. Ställer man t.ex. in Subsonicfiltret på 20Hz förbrukar steget ca 50% mindre ström än utan. Förutom mindre ström omvandlas energin inne i steget att allt Power flyttas en aning upp, till nivån som basen kan spela (man kan spela högre med bättre tryck). FORTSÄTTNING PÅ MONTERING AV MDS HD-400.1

Fastsättningen av steget bör ske manuellt eller med en skruvdragare inställd i skruvläge och ej borrläge. Tänk på att montera steget på ett bra ställe. Steget får EJ monteras fast på en baslåda.

5 Basbooster förstärker basen med upp till 12dB vid 40Hz. En funktion som används ifall basen eller basarna har en dålig verkningsgrad. Systemet bör dock köras med funktionen avstängd ifall en perfekt ljudkurva skall uppnås. 20. När steget är på plats tas skyddsfolien bort från den pianolackerade plexitoppen. Mycket enkel att ta bort, kräver inga verktyg. TIPS: Behåll skyddet så långt det går. Det minskar risk för repor etc under monteringen Ifall stereon som HD skall kopplas till saknar Lågnivå (RCA) skall MDS HLC4 användas. En mycket bra funktion med ett mycket konkurrenskraftigt pris hos MDS. 2. Se till att separera kablarna på HLC-4 så strömkablar, högtalarkablar och RCA inte blandas ihop. Koppla in HLC4 direkt bakom stereon eller valfri plats i bilen Efter att ha kopplat ihop HLC4:ans ingångar med högtalatutgångar i bilen skall Minus (- jord) kopplas in först. Därefter Plus (+) och Remotestyrningen mellan HLC4 och steget. Som sist skall RCA kopplas in. 4. Samma regel som innan. Använd kablar av bra kvalitet. Se till att kontakterna (RCA) inte glappar och sitter fast. MDS HD & IFALL LÅGNIVÅ (RCA) SAKNAS -ENKLA STEG MED HLC4

Mycket enkel att ta bort, kräver inga verktyg. TIPS: Behåll skyddet så långt det går. Det minskar risk för repor etc under monteringen. 1 2 1. Ifall stereon som HD-400.
