1 SVEDJEHOLMSKYRKANS LJUDMANUAL

2 Inledning Denna manual innehåller grundläggande information om den ljudteknik och utrustning samt rutiner som förekommer på Trons Skölds ljudavdelning. Läs denna manual noga! Följande information är sådant som förväntas kunnas av de som hjälper till inom Trons Skölds ljudavdelning. Guds rika välsignelse Svedjeholmskyrkans Ljudavdelning

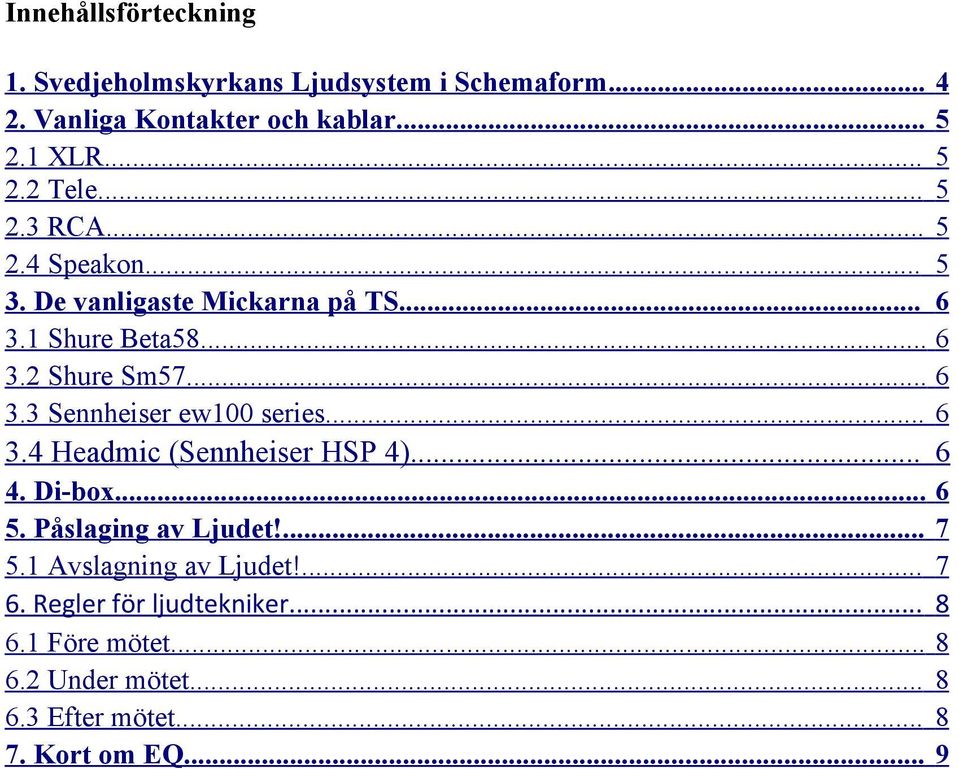

3 Innehållsförteckning 1. Svedjeholmskyrkans Ljudsystem i Schemaform Vanliga Kontakter och kablar XLR Tele RCA Speakon De vanligaste Mickarna på TS Shure Beta Shure Sm Sennheiser ew100 series Headmic (Sennheiser HSP 4) Di-box Påslaging av Ljudet! Avslagning av Ljudet! Regler för ljudtekniker Före mötet Under mötet Efter mötet Kort om EQ... 9

.. 6 3.4 Headmic (Sennheiser HSP 4)... 6 4. Di-box... 6 5. Påslaging av Ljudet!... 7 5.1 Avslagning av Ljudet!... 7 6.

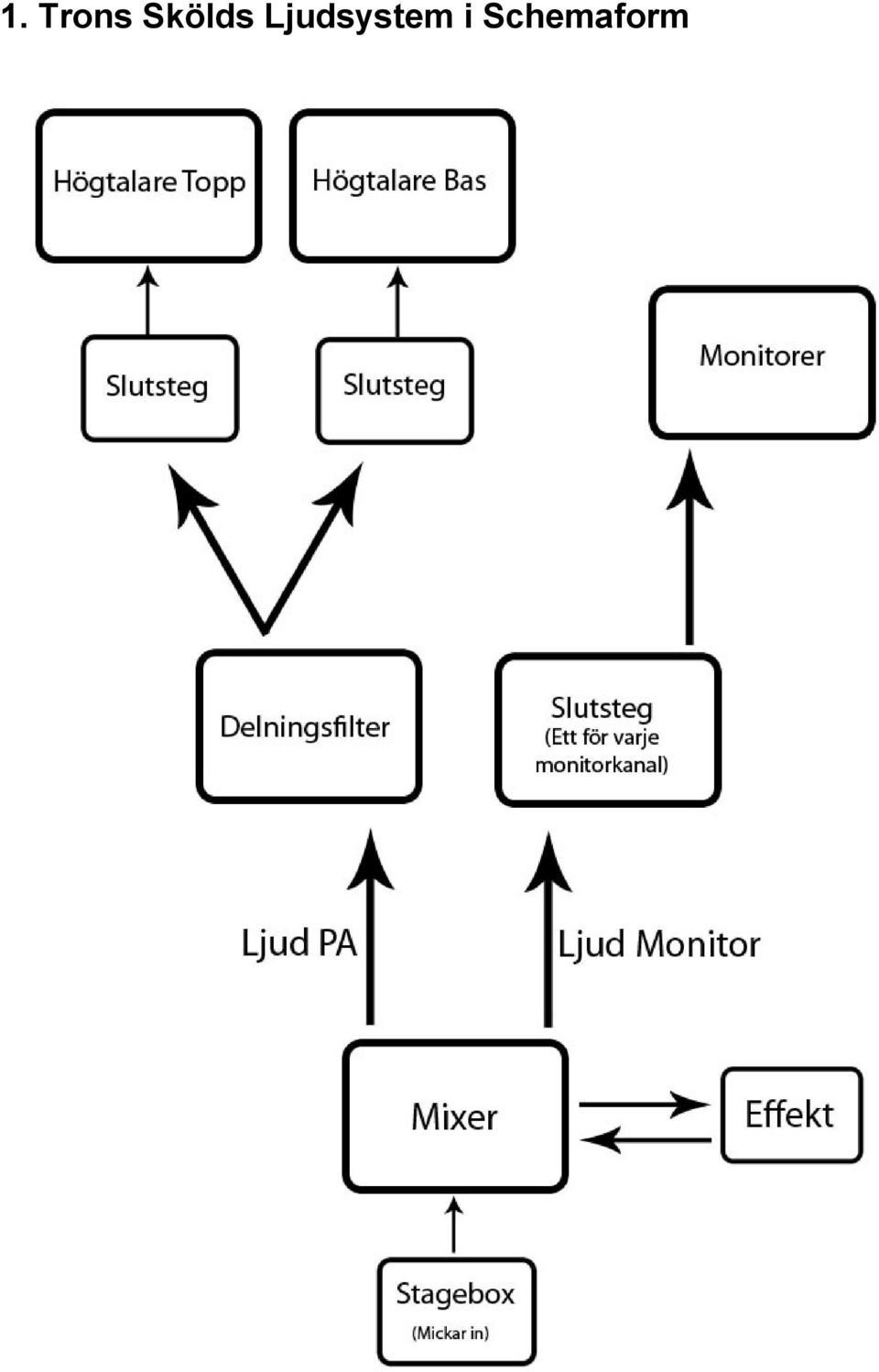

4 1. Trons Skölds Ljudsystem i Schemaform

5 2. Vanliga Kontakter och kablar 2.1 XLR 2.1 Xlr Används oftast för mikrofoner. Har 3 poler: Jord och signal (+/-). Skickar balanserad monosignal dvs signalen går genom två trådar (+ och -) 1. Hylsa, används för jordning och skär m. 2. Ring, används för höger signal vid stereo. 3. Tip ( Spets), används för vänster signal vid stereo eller för monosignaler. 4. Isolator av till exempel plast eller hårt gummi. 2.2 Tele Används oftast bland datorer och instrument: gitarr, elpiano e.d. Finns för mono- eller stereosignal (2 resp. 3 poler), obalanserad dvs signalen går genom en tråd. I en StereoTele skickas två oberoende signaler i två enskilda trådar men med gemensam jord. Finns i olika storlekar. 3,5 mm för datorer och 6,3 mm för instrument är det vanligaste. Oftast används stereo för datorer och mono för instrument (El piano har därmed två monoutgångar (Left/Right)) [Notera skillnaden mellan stereo- och monotele; stereotele har två isolatorer (gummiringar)]. 2.3 RCA Används oftast för externa ljudkällor såsom CD eller DVD. Skickar obalanserad monosignal, har således två poler: Ring (jord) och Tip(signal) Eftersom ljudet från t.ex. en CD oftast är stereo har dessa enheter två RCA-utgångar. 2.4 Speakon Används som kontakter för högtalarkablar som går från slutstegen till högtalarna. Högtalarkablar är 2-poliga (+/-) men Speakonkontakter finns med 4 eller 8 poler vilket innebär att man skicka 2 4 högtalarsignaler med samma kontakt. På TS används den 4-poliga kontakttypen men använder bara de 2 första polerna.

Isolator av till exempel plast eller hårt gummi. 2.2 Tele Används oftast bland datorer och instrument: gitarr, elpiano e.d. Finns för mono- eller stereosignal (2 resp.

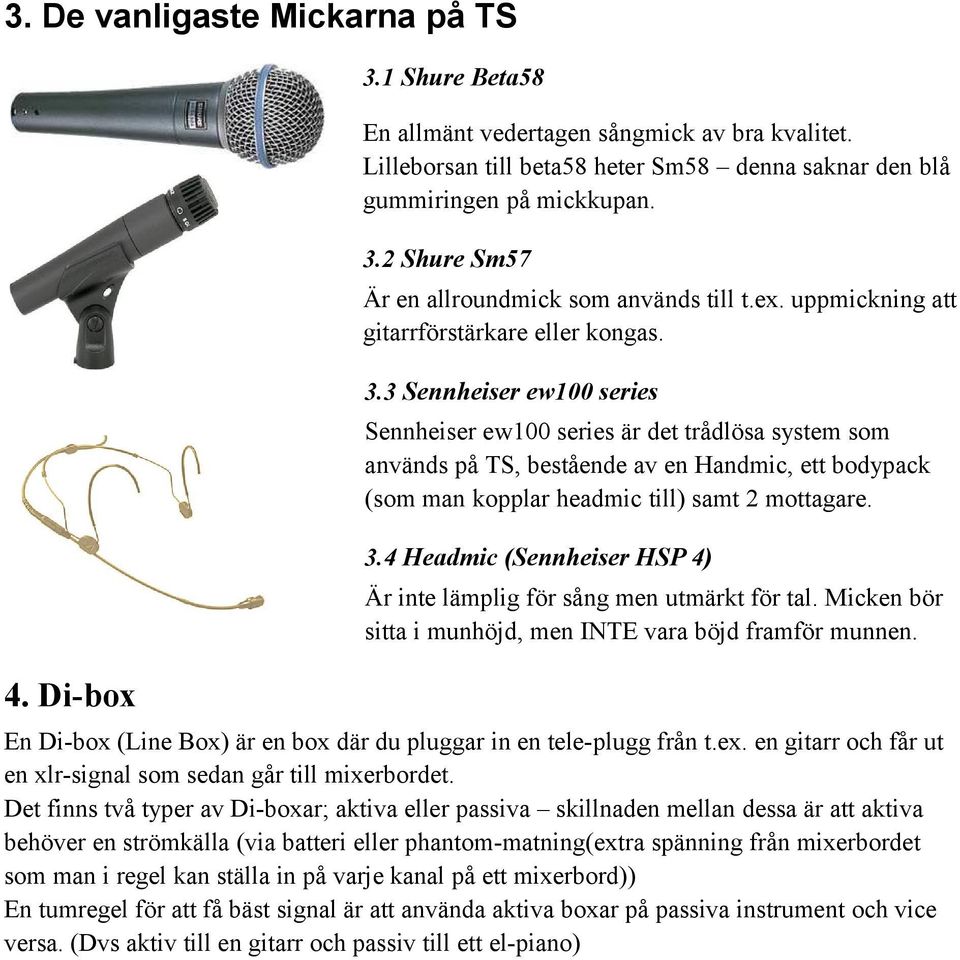

6 3. De vanligaste Mickarna på TS 4. Di-box 3.1 Shure Beta58 En allmänt vedertagen sångmick av bra kvalitet. Lilleborsan till beta58 heter Sm58 denna saknar den blå gummiringen på mickkupan. 3.2 Shure Sm57 Är en allroundmick som används till t.ex. uppmickning att gitarrförstärkare eller kongas. 3.3 Sennheiser ew100 series Sennheiser ew100 series är det trådlösa system som används på TS, bestående av en Handmic, ett bodypack (som man kopplar headmic till) samt 2 mottagare. 3.4 Headmic (Sennheiser HSP 4) Är inte lämplig för sång men utmärkt för tal. Micken bör sitta i munhöjd, men INTE vara böjd framför munnen. En Di-box (Line Box) är en box där du pluggar in en tele-plugg från t.ex. en gitarr och får ut en xlr-signal som sedan går till mixerbordet. Det finns två typer av Di-boxar; aktiva eller passiva skillnaden mellan dessa är att aktiva behöver en strömkälla (via batteri eller phantom-matning(extra spänning från mixerbordet som man i regel kan ställa in på varje kanal på ett mixerbord)) En tumregel för att få bäst signal är att använda aktiva boxar på passiva instrument och vice versa. (Dvs aktiv till en gitarr och passiv till ett el-piano)

3 Sennheiser ew100 series Sennheiser ew100 series är det trådlösa system som används på TS, bestående av en Handmic, ett bodypack (som man kopplar headmic till) samt 2 mottagare. 3.

7 5. Påslaging av Ljudet! Denna instruktion skall finnas uppsatt på slutstegsracket. Slutstegsrack: A = Monitor Gitarr B = Monitor Synth/Trummor C = Monitor Front 1 & Front 2 D = Delningsfilet (PA) E = EQ (Left/Right) F = Left/Right G = Bas (Left/Right) Steg 1 Slå på översta enheten i racket vid mixplatsen. Den ger ström till mixerbord m.m. (Den finns till vänster om mixerbordet) Steg 2 Slå på enheten som sitter överst (I ljudrummet) Den ger ström till enheten som ser till att det kommer ljud från mixerbordet till högtalarna. Steg 3 Slå på slutsteg A, B och C (Monitorer) Skall bara utljud (PA) köras behövs inte dessa slutsteg slås på. Steg 4 Slå på enhet E (EQ slås på med två halvcirkelformade röda knappar). Används för att få bättre ljud i frontmonitorerna. [Gäller det övning på scenen skall inga andra enheter slås igång] Steg 5 Slå på Slutsteg F (Viktigt att vänta så att slutsteget hinner starta före du går vidare till steg 6 då det annars finns risk att säkringen går) Steg 6 Slå på slutsteg G 5.1 Avslagning av Ljudet! Steg 1 Stäng av slutsteg F och G Steg 2 Slå av de andra enheter som är igång som sitter ovanför. (stäng av dem nerifrån och upp) Steg 3 Glöm ej att stänga av strömdelen som sitter överst. Lås sedan dörren i ljudrummet.

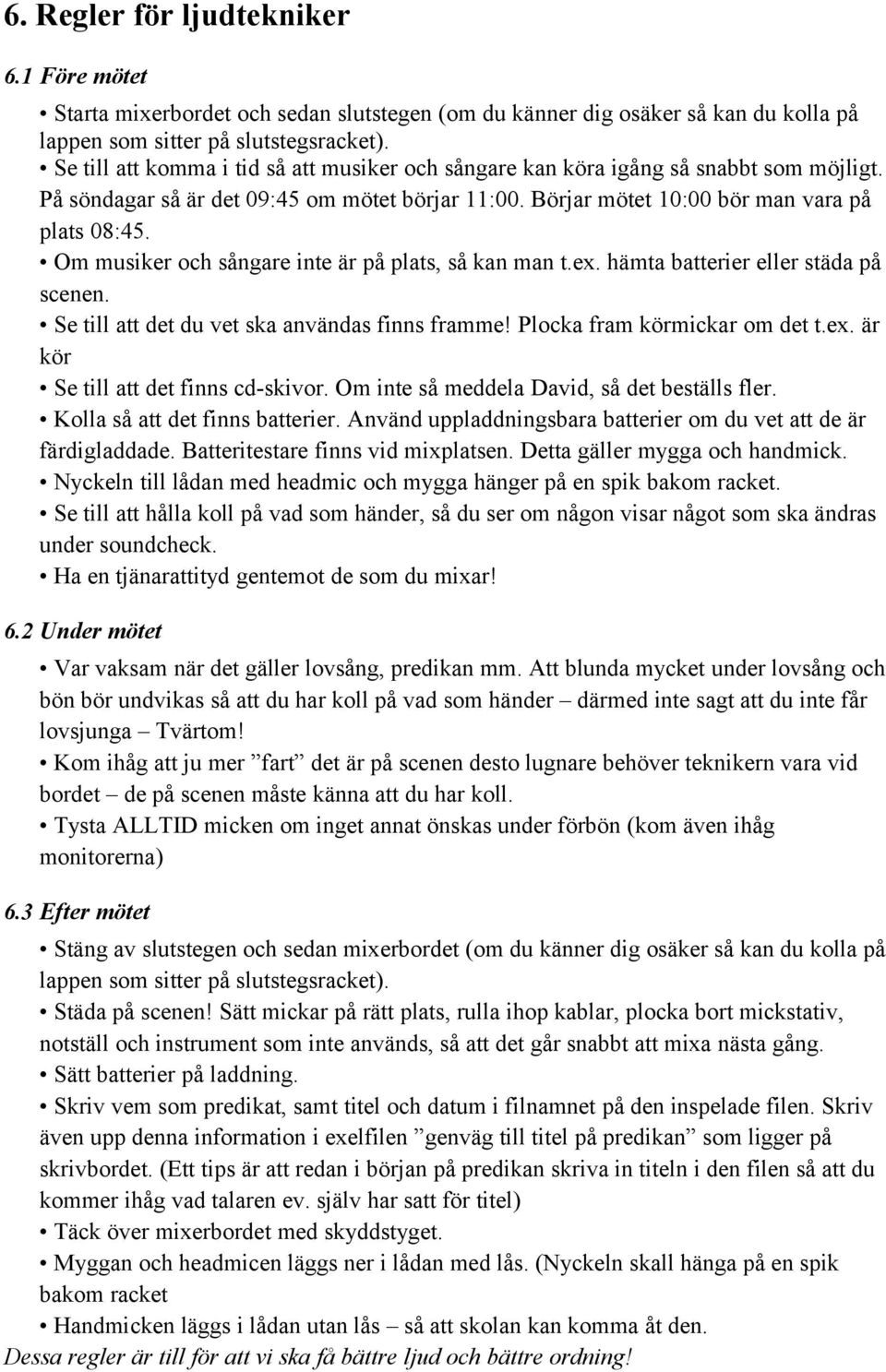

8 6. Regler för ljudtekniker 6.1 Före mötet Starta mixerbordet och sedan slutstegen (om du känner dig osäker så kan du kolla på lappen som sitter på slutstegsracket). Se till att komma i tid så att musiker och sångare kan köra igång så snabbt som möjligt. På söndagar så är det 09:45 om mötet börjar 11:00. Börjar mötet 10:00 bör man vara på plats 08:45. Om musiker och sångare inte är på plats, så kan man t.ex. hämta batterier eller städa på scenen. Se till att det du vet ska användas finns framme! Plocka fram körmickar om det t.ex. är kör Se till att det finns cd-skivor. Om inte så meddela David, så det beställs fler. Kolla så att det finns batterier. Använd uppladdningsbara batterier om du vet att de är färdigladdade. Batteritestare finns vid mixplatsen. Detta gäller mygga och handmick. Nyckeln till lådan med headmic och mygga hänger på en spik bakom racket. Se till att hålla koll på vad som händer, så du ser om någon visar något som ska ändras under soundcheck. Ha en tjänarattityd gentemot de som du mixar! 6.2 Under mötet Var vaksam när det gäller lovsång, predikan mm. Att blunda mycket under lovsång och bön bör undvikas så att du har koll på vad som händer därmed inte sagt att du inte får lovsjunga Tvärtom! Kom ihåg att ju mer fart det är på scenen desto lugnare behöver teknikern vara vid bordet de på scenen måste känna att du har koll. Tysta ALLTID micken om inget annat önskas under förbön (kom även ihåg monitorerna) 6.3 Efter mötet Stäng av slutstegen och sedan mixerbordet (om du känner dig osäker så kan du kolla på lappen som sitter på slutstegsracket). Städa på scenen! Sätt mickar på rätt plats, rulla ihop kablar, plocka bort mickstativ, notställ och instrument som inte används, så att det går snabbt att mixa nästa gång. Sätt batterier på laddning. Skriv vem som predikat, samt titel och datum i filnamnet på den inspelade filen. Skriv även upp denna information i exelfilen genväg till titel på predikan som ligger på skrivbordet. (Ett tips är att redan i början på predikan skriva in titeln i den filen så att du kommer ihåg vad talaren ev. själv har satt för titel) Täck över mixerbordet med skyddstyget. Myggan och headmicen läggs ner i lådan med lås. (Nyckeln skall hänga på en spik bakom racket Handmicken läggs i lådan utan lås så att skolan kan komma åt den. Dessa regler är till för att vi ska få bättre ljud och bättre ordning!

Om musiker och sångare inte är på plats, så kan man t.ex. hämta batterier eller städa på scenen. Se till att det du vet ska användas finns framme! Plocka fram körmickar om det t.ex. är kör Se till att det finns cd-skivor.

9 7. Kort om EQ På ett mixerbord finns i regel 2 rattar per band för att ställa Equalizer (EQ). På Trons Skölds mixerbord är EQn uppdelad i 4 band diskant, högt/lågt mellanregister samt bas. På varje band kan man ställa volym samt frekvens för arbetspunkten Volymen höjs. Frekvens för arbetspunkten ändras Vissa mixerbord (Dock inte det på TS) har en tredje ratt som kallas Q, denna ändrar helt enkelt EQ-kurvans utseende. (Spetsig eller lång båge) Genom att samarbeta med de olika banden kan man skapa en EQ-kurva som passar den som använder mikrofonen. (Ett riktmärke för sång är att höja diskanten något och sänka basen lite grand som en grund)

På varje band kan man ställa volym samt frekvens för arbetspunkten Volymen höjs.
