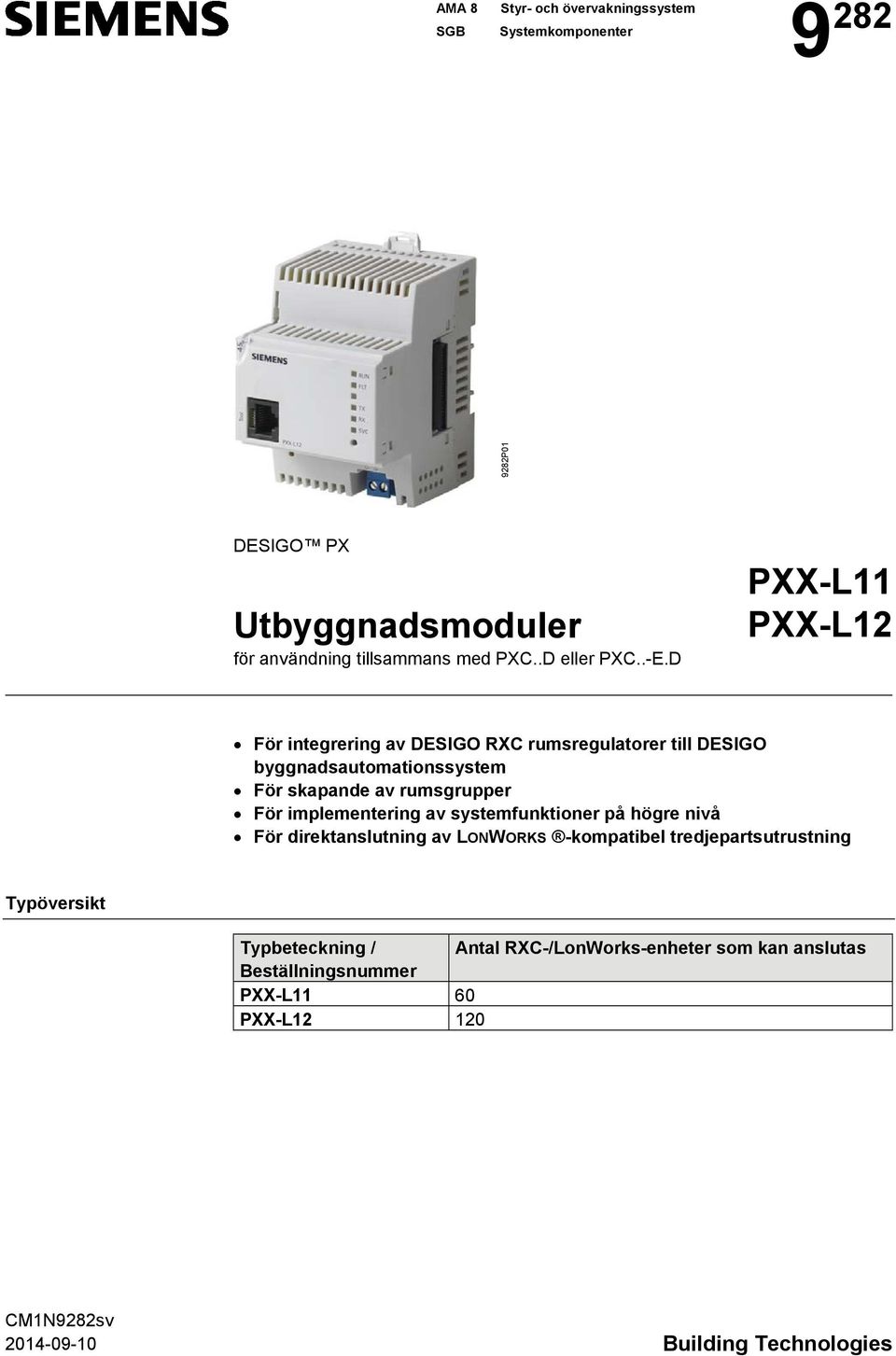

1 9 AMA 8 Styr- och övervakningssystem SGB Systemkomponenter P01 DESIGO PX Utbyggnadsmoduler för användning tillsammans med PXC..D eller PXC..-E.D PXX-L11 PXX-L12 För integrering av DESIGO RXC rumsregulatorer till DESIGO byggnadsautomationssystem För skapande av rumsgrupper För implementering av systemfunktioner på högre nivå För direktanslutning av LONWORKS -kompatibel tredjepartsutrustning Typöversikt Typbeteckning / Antal RXC-/LonWorks-enheter som kan anslutas Beställningsnummer PXX-L11 60 PXX-L CM1N9282sv Building Technologies

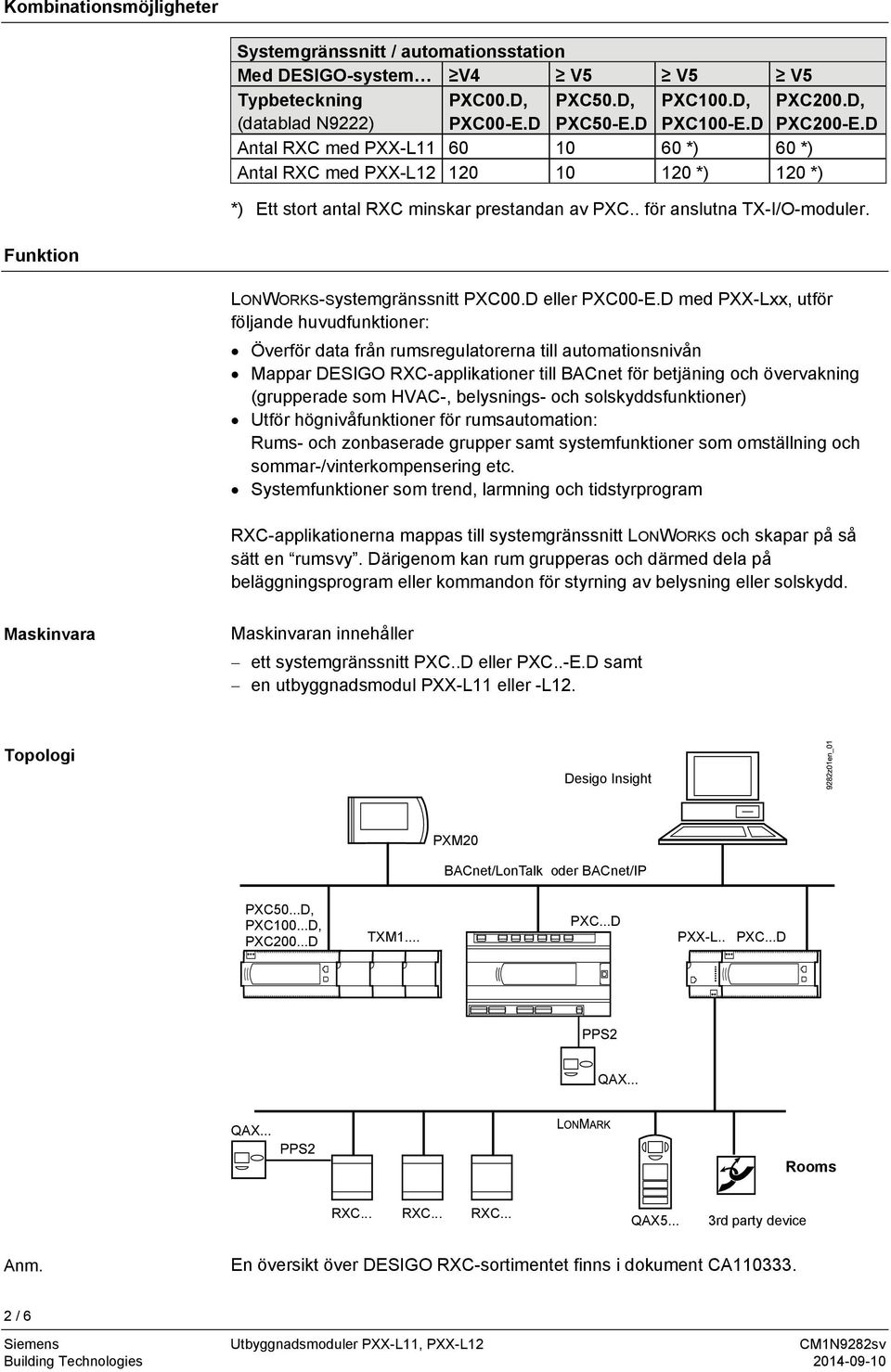

2 Kombinationsmöjligheter Systemgränssnitt / automationsstation Med DESIGO-system V4 V5 V5 V5 Typbeteckning PXC00.D, PXC50.D, PXC100.D, PXC200.D, (datablad N9222) PXC00-E.D PXC50-E.D PXC100-E.D PXC200-E.D Antal RXC med PXX-L *) 60 *) Antal RXC med PXX-L *) 120 *) *) Ett stort antal RXC minskar prestandan av PXC.. för anslutna TX-I/O-moduler. Funktion LONWORKS-Systemgränssnitt PXC00.D eller PXC00-E.D med PXX-Lxx, utför följande huvudfunktioner: Överför data från rumsregulatorerna till automationsnivån Mappar DESIGO RXC-applikationer till BACnet för betjäning och övervakning (grupperade som HVAC-, belysnings- och solskyddsfunktioner) Utför högnivåfunktioner för rumsautomation: Rums- och zonbaserade grupper samt systemfunktioner som omställning och sommar-/vinterkompensering etc. Systemfunktioner som trend, larmning och tidstyrprogram RXC-applikationerna mappas till systemgränssnitt LONWORKS och skapar på så sätt en rumsvy. Därigenom kan rum grupperas och därmed dela på beläggningsprogram eller kommandon för styrning av belysning eller solskydd. Maskinvara Maskinvaran innehåller ett systemgränssnitt PXC..D eller PXC..-E.D samt en utbyggnadsmodul PXX-L11 eller -L12. Topologi Desigo Insight PXM20 BACnet/LonTalk oder BACnet/IP PXC50...D, PXC100...D, PXC200...D TXM1... PXC...D PXC... PXX-L.. PXC...D QAX... QAX... Rooms RXC... RXC... RXC... QAX5... 3rd party device Anm. En översikt över DESIGO RXC-sortimentet finns i dokument CA / 6

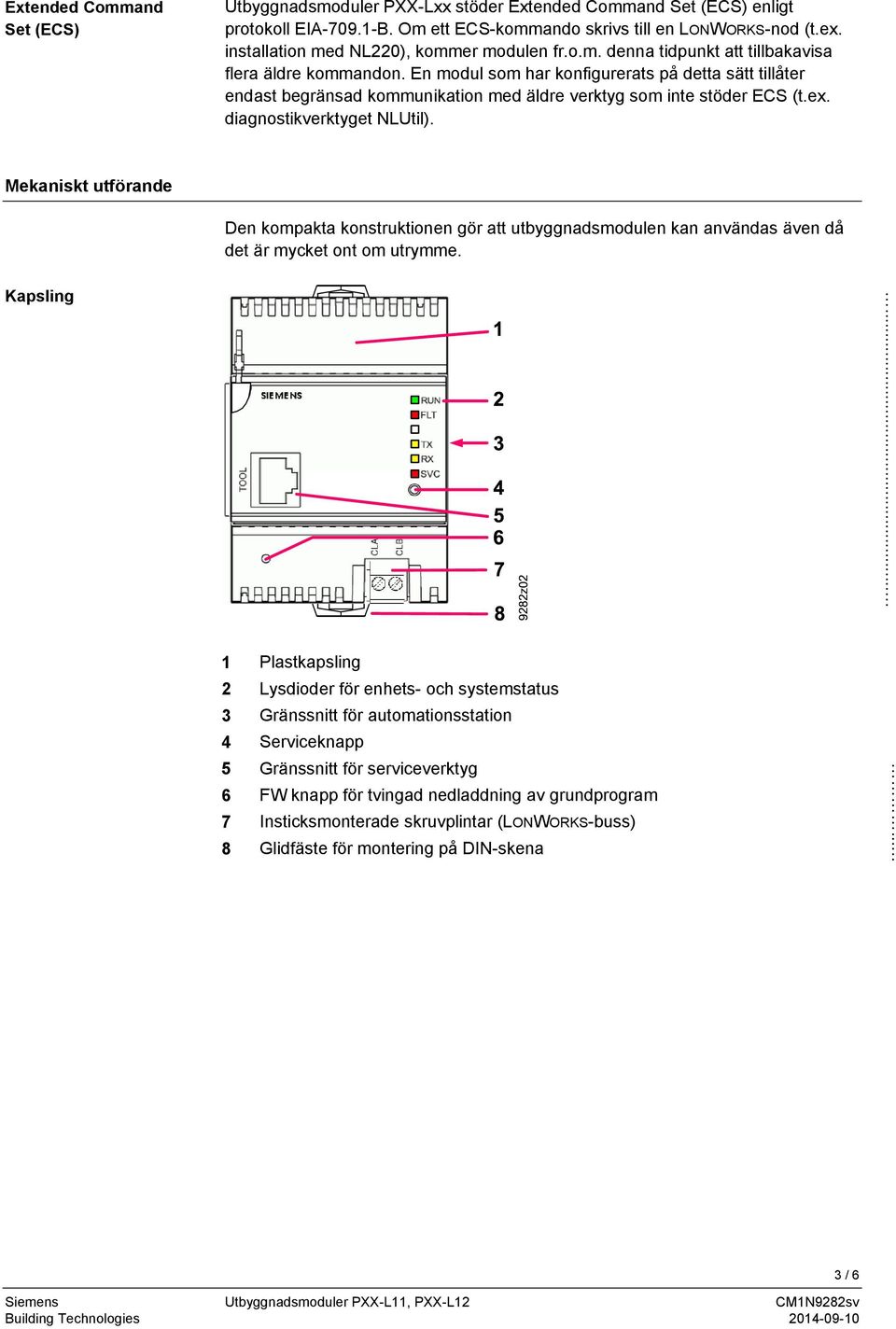

3 Extended Command Set (ECS) Utbyggnadsmoduler PXX-Lxx stöder Extended Command Set (ECS) enligt protokoll EIA B. Om ett ECS-kommando skrivs till en LONWORKS-nod (t.ex. installation med NL220), kommer modulen fr.o.m. denna tidpunkt att tillbakavisa flera äldre kommandon. En modul som har konfigurerats på detta sätt tillåter endast begränsad kommunikation med äldre verktyg som inte stöder ECS (t.ex. diagnostikverktyget NLUtil). Mekaniskt utförande Den kompakta konstruktionen gör att utbyggnadsmodulen kan användas även då det är mycket ont om utrymme. Kapsling 1 Plastkapsling 2 Lysdioder för enhets- och systemstatus 3 Gränssnitt för automationsstation 4 Serviceknapp 5 Gränssnitt för serviceverktyg 6 FW knapp för tvingad nedladdning av grundprogram 7 Insticksmonterade skruvplintar (LONWORKS-buss) 8 Glidfäste för montering på DIN-skena / 6

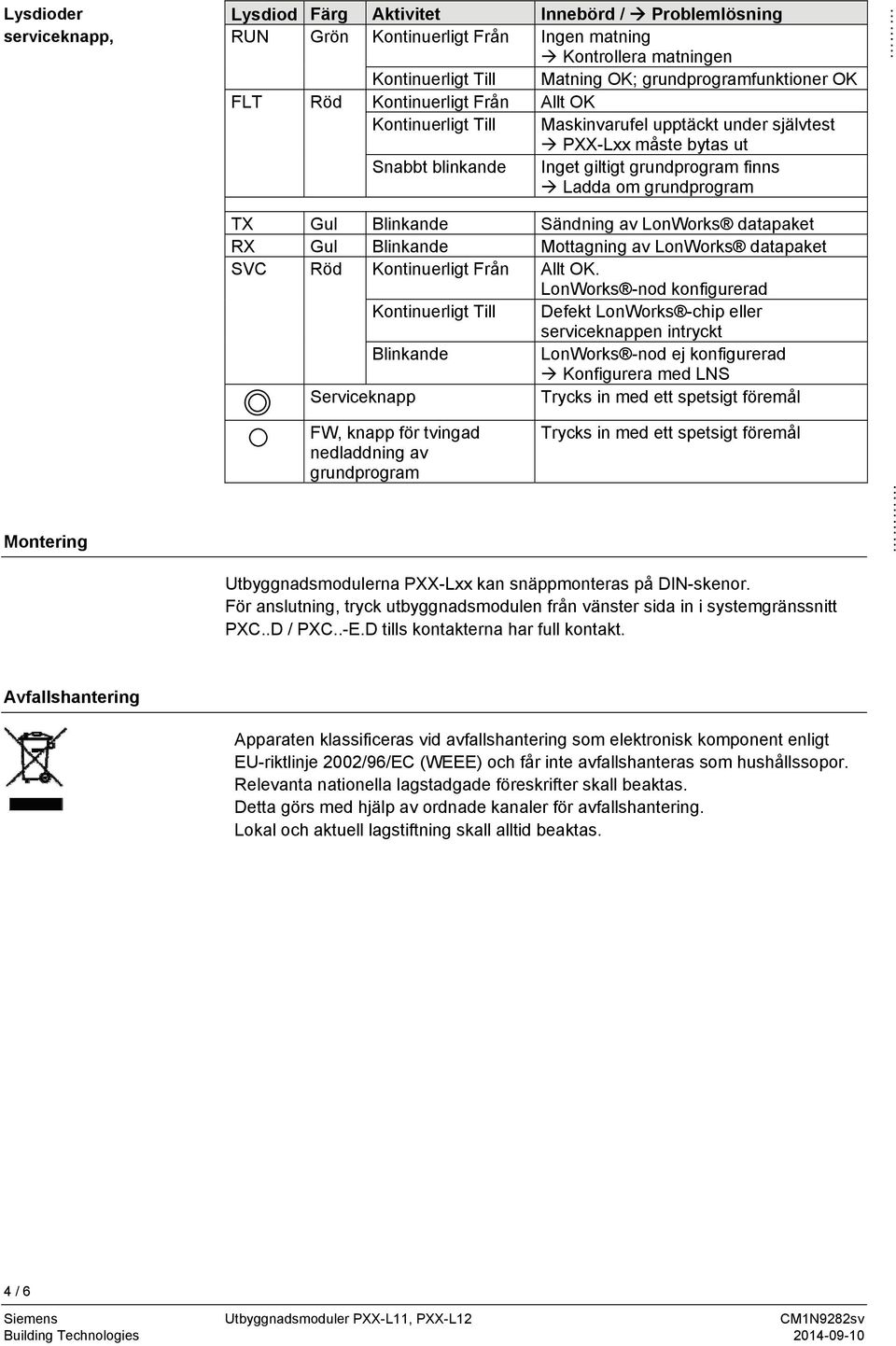

4 Lysdioder serviceknapp, Montering Lysdiod Färg Aktivitet Innebörd / Problemlösning RUN Grön Kontinuerligt Från Ingen matning Kontrollera matningen Kontinuerligt Till Matning OK; grundprogramfunktioner OK FLT Röd Kontinuerligt Från Allt OK Kontinuerligt Till Maskinvarufel upptäckt under självtest PXX-Lxx måste bytas ut Snabbt blinkande Inget giltigt grundprogram finns Ladda om grundprogram TX Gul Blinkande Sändning av LonWorks datapaket RX Gul Blinkande Mottagning av LonWorks datapaket SVC Röd Kontinuerligt Från Allt OK. LonWorks -nod konfigurerad Kontinuerligt Till Defekt LonWorks -chip eller serviceknappen intryckt Blinkande LonWorks -nod ej konfigurerad Konfigurera med LNS Serviceknapp Trycks in med ett spetsigt föremål FW, knapp för tvingad nedladdning av grundprogram Trycks in med ett spetsigt föremål Utbyggnadsmodulerna PXX-Lxx kan snäppmonteras på DIN-skenor. För anslutning, tryck utbyggnadsmodulen från vänster sida in i systemgränssnitt PXC..D / PXC..-E.D tills kontakterna har full kontakt. Avfallshantering Apparaten klassificeras vid avfallshantering som elektronisk komponent enligt EU-riktlinje 2002/96/EC (WEEE) och får inte avfallshanteras som hushållssopor. Relevanta nationella lagstadgade föreskrifter skall beaktas. Detta görs med hjälp av ordnade kanaler för avfallshantering. Lokal och aktuell lagstiftning skall alltid beaktas. 4 / 6

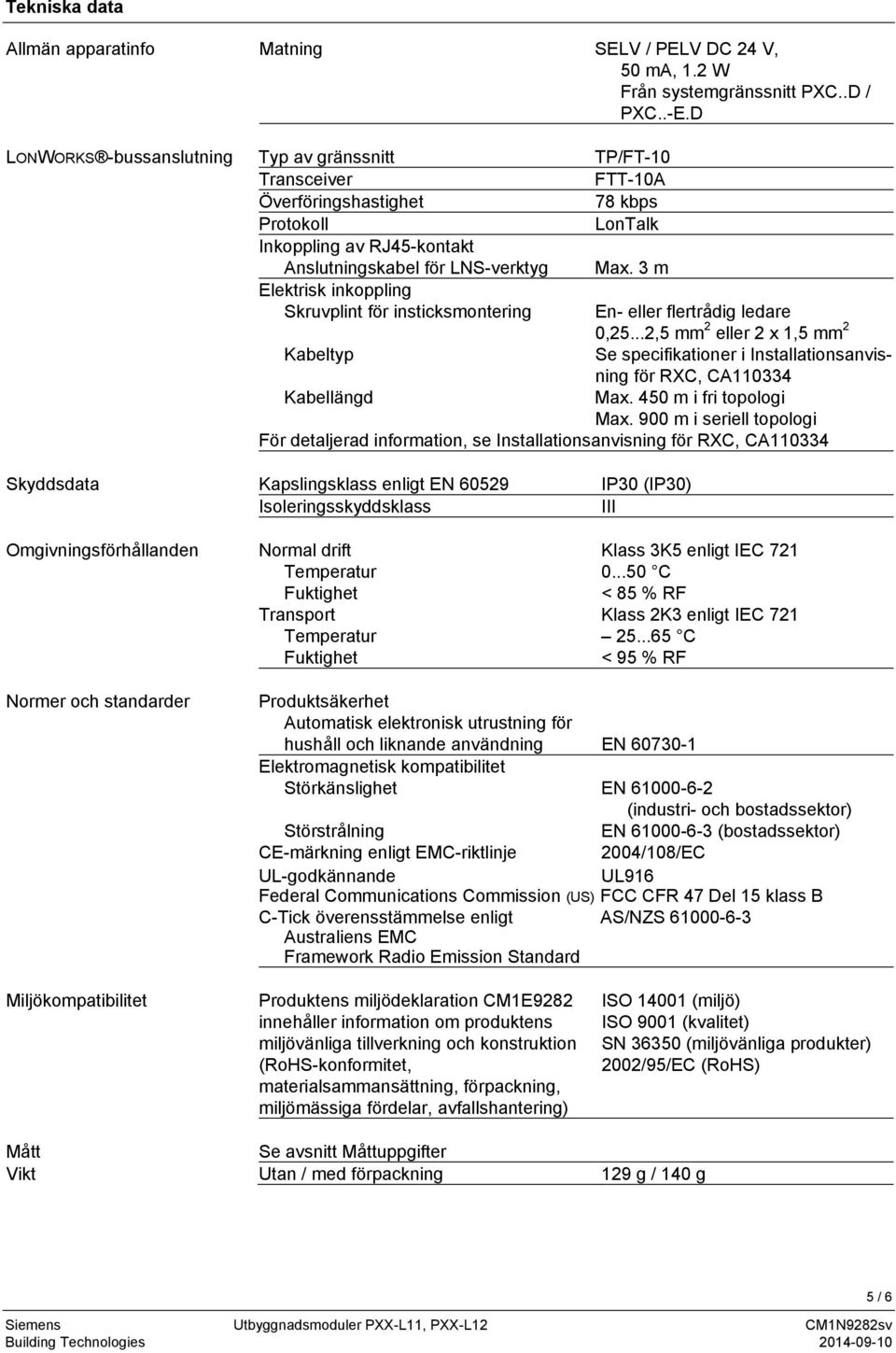

5 Tekniska data Allmän apparatinfo Matning SELV / PELV DC 24 V, 50 ma, 1.2 W Från systemgränssnitt PXC..D / PXC..-E.D LONWORKS -bussanslutning Typ av gränssnitt TP/FT-10 Transceiver FTT-10A Överföringshastighet 78 kbps Protokoll LonTalk Inkoppling av RJ45-kontakt Anslutningskabel för LNS-verktyg Max. 3 m Elektrisk inkoppling Skruvplint för insticksmontering En- eller flertrådig ledare 0,25...2,5 mm 2 eller 2 x 1,5 mm 2 Kabeltyp Se specifikationer i Installationsanvisning för RXC, CA Kabellängd Max. 450 m i fri topologi Max. 900 m i seriell topologi För detaljerad information, se Installationsanvisning för RXC, CA Skyddsdata Kapslingsklass enligt EN IP30 (IP30) Isoleringsskyddsklass III Omgivningsförhållanden Normal drift Klass 3K5 enligt IEC 721 Temperatur C Fuktighet < 85 % RF Transport Klass 2K3 enligt IEC 721 Temperatur C Fuktighet < 95 % RF Normer och standarder Produktsäkerhet Automatisk elektronisk utrustning för hushåll och liknande användning EN Elektromagnetisk kompatibilitet Störkänslighet EN (industri- och bostadssektor) Störstrålning EN (bostadssektor) CE-märkning enligt EMC-riktlinje 2004/108/EC UL-godkännande UL916 Federal Communications Commission (US) FCC CFR 47 Del 15 klass B C-Tick överensstämmelse enligt AS/NZS Australiens EMC Framework Radio Emission Standard Miljökompatibilitet Produktens miljödeklaration CM1E9282 innehåller information om produktens miljövänliga tillverkning och konstruktion (RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) ISO (miljö) ISO 9001 (kvalitet) SN (miljövänliga produkter) 2002/95/EC (RoHS) Mått Se avsnitt Måttuppgifter Vikt Utan / med förpackning 129 g / 140 g 5 / 6

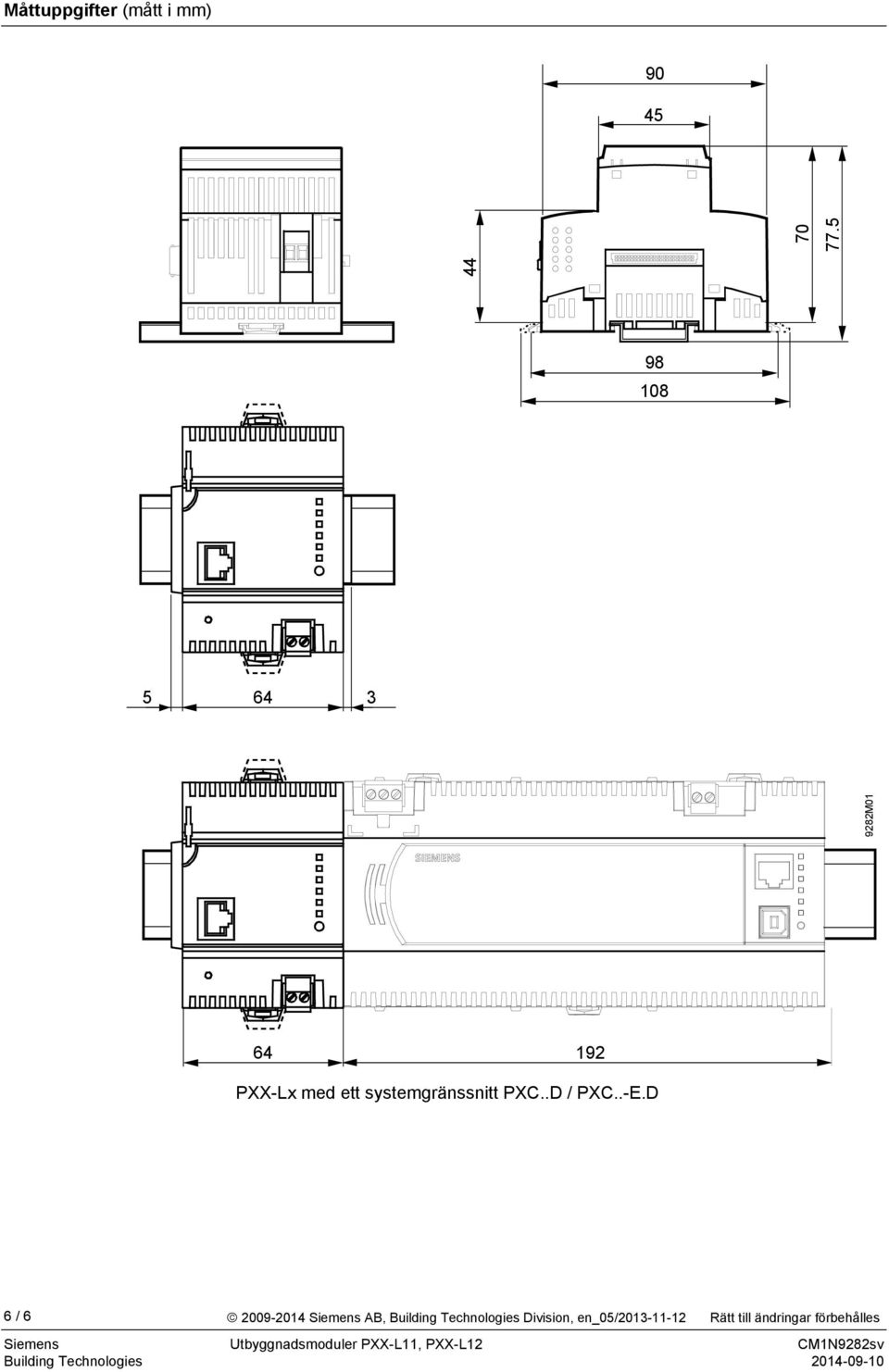

6 Måttuppgifter (mått i mm) M PXX-Lx med ett systemgränssnitt PXC..D / PXC..-E.D 6 / Siemens AB, Building Technologies Division, en_05/ Rätt till ändringar förbehålles
