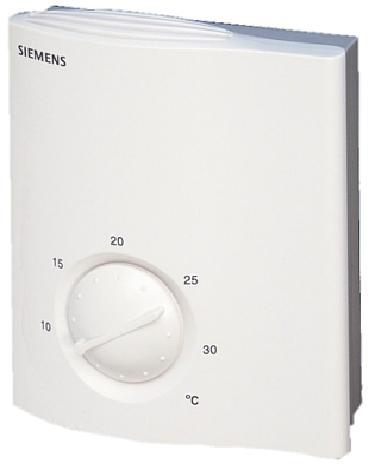

1 AMA 8 Styr- och övervakningssystem UCB Styrfunktionsenheter för temperatur Synco 100 Rumstemperaturregulator med två utgångar DC 0... RLA162 Rumstemperaturregulator för mindre värme- och luftbehandlingsanläggningar Kompakt utförande Två analoga styrutgångar DC 0... för värme och/eller kyla Användningsområde På anläggningssidan: Mindre luftbehandlingsanläggningar med egen luftbehandlingssektion Mindre värmeanläggningar Värmesektion vid större luftbehandlingsanläggningar Ventilationszoner i luftbehandlingsanläggningar med central luftbehandling På byggnadssidan: Mindre bostadshus Olika typer av kommersiella byggnader Användningsexempel: Nyttjandeenheter med lämpligt referensrum Individuella rum (t.ex. konferensrum, utbildningssalar) På styrsidan: Ställdon för värmeventil Ställdon för kylventil Spjällställdon Triacenheter för elektrisk luftvärmare CE1N3331sv Building Technologies

2 Funktion Huvudfunktion Ytterligare funktioner Typöversikt Beställning Exempel Kombinationsmöjligheter Tekniskt utförande Applikation Temperaturreglering Inställningar Reglering av rumstemperaturen genom kontinuerlig styrning av ställdonet på vattenresp. luftsidan med valbar funktion av styrsignalerna för endast värme eller endast kyla eller för värme och kyla. Utomhuskompenserad reglering Min. begränsning av tilluftstemperatur Börvärdesomkoppling via yttre kontakt Testdrift som igångkörningshjälp Typbeteckning Beställningsnummer Benämning RLA162 BPZ:RLA162 Rumstemperaturregulator Vid beställning anges antal, benämning, typbeteckning och beställningsnummer 3 st rumstemperaturregulatorer RLA162, BPZ:RLA162 Ställdon och styrdon erfordrar följande data: Syringång: kontinuerlig DC 0... Matningsspänning: AC 24 V För tillsatsfunktioner kan följande apparater användas: Typbeteckning Benämning Datablad RLM162 Kanaltemperaturregulator (som min. begränsare) N3332 QAC22 Utetemperaturgivare stegs värmereglering 1-stegs kylreglering 2-stegs värmereglering 1-stegs värmereglering och 1-stegs kylreglering Följande storheter skall inställas: Rumstemperaturbörvärde: Inställs med börvärdesratten som är tillgänglig för slutanvändaren. Inverkan: Styringångarna och inverkar enligt följande: - 1-stegs värmereglering. Styrutgång används inte. - 1-stegs kylreglering: Styrutgång används inte. - 2-stegs värmereglering. Båda styrutgångar har samma inverkan och arbetar i följd (sekvens). - 1-stegs värmereglering och enstegs kylreglering: Styrutgångarna har motsatt inverkan; dödzonen är fast 1,5 K Reglerverkan: P eller PI. Vid PI-verkan är I-tiden fast 600 s P-band: P-bandet för styrutgång är inställbar. För gäller: - Vid funktionsinverkan värme är P-bandet för lika stort som för. - Vid funktionsinverkan kyla är P-bandet för hälften så stort som för /8

3 Reglering Regulator RLA162 jämför rumstemperaturen med börvärdet. Vid en avvikelse bildar regulatorn en styrsignal inom området DC 0... som resulterar i en ändring av ställstorheten %. Styrsignalen är proportionell mot avvikelsen (P-reglering) resp. mot värme- eller kyllasten (PI-reglering). Y 0 Xp Q 1-stegs värmereglering 1-stegs kylreglering Q Värme- eller kyllast resp. avvikelse Xp P-band Xdz Dödzon, Styrsignal Värme Kyla Y Y Y Q Q Xp Xp Xp Xp Xdz ½Xp 2-stegs värmereglering 3331D01 1-stegs värmereglering och 1-stegs kylreglering Q... Utomhuskompenserad reglering enom anslutning av en utetemperaturgivare förskjuts resp. aktuellt börvärde som funktion av utetemperaturen. Möjlighet finns att välja områdena LOW och HIH; inom det valda området sker en kompensering enligt fasta värden. Beroende på funktionsinverkan arbetar kompenseringen enligt följande: Vinterkompensering Vinterkompensering (inverkan värme): Om utetemperaturen faller från 5 C till 0 C, höjs börvärdet kontinuerligt med 2 K (LOW) resp. 4 K (HIH). Vid en utetemperatur under 0 C hålls börvärdet konstant på denna nivå. w w N + 4 K w N + 2 K w N 0 5 HIH LOW 3331D02 T A [ C] Sommarkompensering Sommarkompensering (inverkan kyla): Om utetemperaturen stiger från 22 C till 35 C, höjs börvärdet kontinuerligt med 5 K (LOW) resp. 10 K (HIH). Vid en utetemperatur över 35 C hålls börvärdet konstant på denna nivå. w w N + 10 K w N + 5 K w N HIH LOW 3331D03 T A [ C] T A w w N Utetemperatur Aktuellt börvärde Normalbörvärde Omkoppling av börvärde Normalbörvärdet omkopplas genom slutning av en potentialfri kontakt vid klämmorna D1 ND. Omkopplingen används för energibesparing. Inverkan värme: Normalbörvärdet sänks Inverkan kyla: Normalbörvärdet höjs Exempel: Nattsänkning; omkoppling via ett kopplingsur Sänkning under tomtider; omkoppling via en närvarogivare Sänkningen resp. höjningen av normalbörvärdet inställs med en potentiometer. Denna inställning är inte tillgänglig för slutanvändaren. 3/8

4 Min. begränsning av tilluftstemperatur Testdrift Min. begränsningen av tilluftstemperaturen sker genom anslutning av kanaltemperaturregulator RLM162. Dess styrsignal DC 0... tillförs rumstemperaturregulator RLA162 vid dess plint. Vid hög tillskottsvärme i referensrummet hindrar min. begränsningen att tilluftstemperaturen faller för kraftigt. Y [V] 0 V T L Y t 3331D08 T [ C] 1-stegs värme Min. begränsning av den reglerade temperaturen Y [V] 0 V Xp Y t T L Xp 3331D09 T [ C] 2-stegs värme Min. begränsning, inverkar på och Y [V] 10 0 V Y t T L 3333D04 T [ C] 1-stegs kyla Min. begränsning av den reglerade temperaturen i förhållande till max. begränsning av kylutgången Y [V] 0 V T L Y t 2Xp 3331D10 T [ C] Värme och kyla i sekvens Min. begränsning, inverkar på och T Reglerad temperatur Y Styrsignal, regulator T L Begränsningstemperatur Y t Simulerad styrsignal Xp P-band Signal levererad av begränsaren till plint Y9 Regleringen är frånkopplad; börvärdesomställaren inverkar som lägesomställare. Med hjälp av denna kan styrdonet (resp. båda styrdon) manövreras manuellt till valfritt läge; börvärdets inställningsområde blir till ställområde. Testdriften indikeras med en lysdiod.... Mekaniskt utförande Apparaten består av en bottenplatta och en plastkapsling. På fronten finns ratten för börvärdesinställning. Bottenplattan innehåller skruvanslutningarna och är avsedd för direkt montering på väggen samt för montering på infällda kopplingsdosor. På plastkapslingens baksida finns regulatorns elektronik, samtliga interna betjäningselement och den interna rumstemperaturgivaren. Följande betjäningselement tillhandahålls: 3331P P Inställningspotentiometer för minskning resp. höjning av börvärdet 2 Inställningspotentiometer för P-band 3 DIP-omkopplarblock 4 Ratt för börvärdesinställning 4 4/8

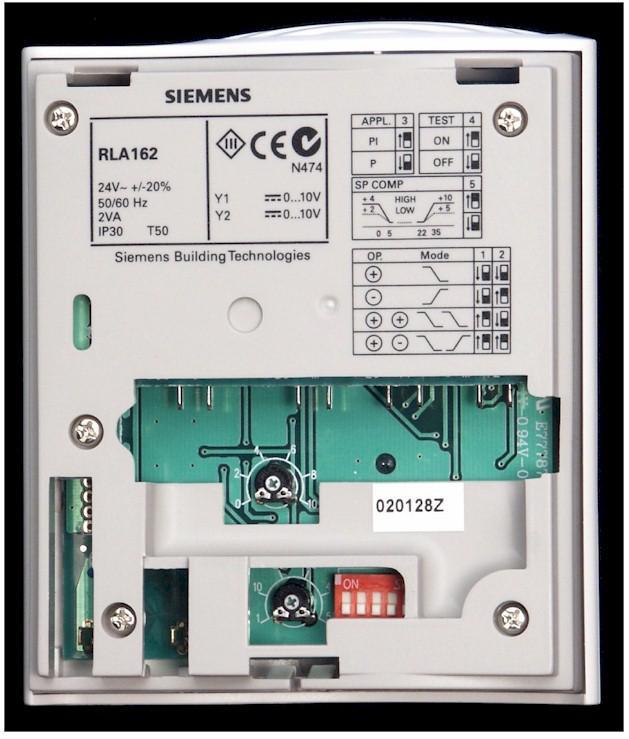

5 Alla funktionsinställningar väljs på DIP-omkopplarblocket som innehåller fem kontakter: Funktion Inverkan Driftsätt Värme och kyla i sekvens 2-steg värme 1-steg kyla 1-steg värme Reglerverkan PI (I-tid 600 s) P Testdrift Testdrift Normaldrift Utekompensering HIH LOW... Projektering Styrdonet stängs automatiskt resp. manövreras till nolläge vid bortfall av regulatorns driftspänning. Instruktion för montering och igångkörning medföljer apparaten. Montering Regulatorn måste monteras på en plan vägg. Anslutningsledningar kan dras från en infälld kopplingsdosa. Lokala föreskrifter skall beaktas. Lämplig monteringsplats är innerväggen i det rum som skall värmas och/eller kylas. Ej i nischer eller hyllor eller bakom gardiner, ej heller ovanför eller nära värmekällor eller på plats som utsätts för solljus. Monteringshöjd: ca 1,5 m ovanför golvet. Vid montering av apparaten skall först bottenplattan skruvas fast. Efter elektrisk anslutning hakas kåpan på bottenplattan och snäppfästes. Igångkörning Regulatorn kan sättas i testläge för kontroll av den elektriska inkopplingen och styrdonets rörelsereaktion. Vid instabil reglering skall P-bandet ställas in på ett högre värde och minskas vid en för långsam reaktion. Om radiatorventiler finns i referensrummet skall dessa låsas i helt öppet läge. 5/8

6 Tekniska data Matning Funktionsdata Omgivningsförhållanden Normer och standarder Skyddsdata Allmänt Elektrisk anslutning Vikt Matningsspänning AC 24 V ± 20 % Frekvens 50/60 Hz Effektförbrukning max. 2 VA Inställningsområde normalbörvärde C Inställningsområde börvärdesomkoppling K P-band 1 50 K I-tid vid PI-reglering 600 s Dödzon vid värme-kyla i sekvens 1,5 K Styrutgångar, Spänning Ström Max. ledningslängd vid Cu-kabel 1,5 mm 2 För signalingång För manöveringång D1 Kontaktavkänning (ingång D1-M) Drift Omgivningsförhållanden Temperatur Fuktighet Transport Omgivningsförhållanden Temperatur Fuktighet Omgivningsfaktorer och deras strängheter EU-konformitet (CE) RCM-konformitet Produktstandard Automatiska elektriska styr- och reglerdon för hushållsbruk och liknande användningar Elektromagnetisk kompatibilitet Störstrålning Störtålighet DC 0, kontinuerlig 1 ma max. 80 m 80 m DC V, ma Enligt IEC , klass 3K C <95 % RF Enligt IEC , klass 2K C <95 % Klass 2M2 CE1T3330xx*) CE1T3330en_C1*) EN och EN EN EN Kapslingsklass IP30 EN Isolerklass II enligt EN Nedsmutsningsgrad normal Anslutningsplintar Vikt Mångtrådig eller enkeltrådig 2 x 1,5 mm 2 eller 1 x 2,5 mm 2 0,25 kg *) Dokumenten kan laddas ned från eller Anslutningsplintar 0 M D1 ND Utetemperaturgivare D1 Ingång för börvärdesomkoppling Matningsspänning AC 24 V, systempotential SP 0 Matningsspänning AC 24 V, systemnoll SN ND Mätnoll Styrutgång DC 0... Styrutgång DC 0... Begränsningsingång DC /8

7 Anslutningsscheman SP B M K1 AC 24 V M 0 D1 ND SN 0 Y R MU Rumstemperaturreglering med utomhuskompensering och börvärdesomkoppling. 3331A01 SP B M 0 N2 AC 24 V M D1 ND 0 SN 0 Y R M U 0 Y R MU 3331A02 Rumstemperaturreglering med värme och kyla samt utomhuskompensering och min. begränsning av tilluftstemperatur. K1 N2 Utetemperaturgivare QAC22 Yttre kontakt (t.ex. kopplingsur) Rumstemperaturregulator RLA162 Kanaltemperaturregulator RLM162 (som begränsare) Ställdon värmeventil Ställdon kylventil 7/8

8 Användningsexempel Dp Dp T 3331S01 Rumstemperaturreglering genom styrning av värmeventilen, med utomhuskompensering. Dp Dp T N2 T 3331S02 Rumstemperaturreglering genom styrning av värme- och kylventilen, utomhuskompensering och begränsning av tilluftstemperaturen. N2 Utetemperaturgivare QAC22 Rumstemperaturregulator RLA162 Kanaltemperaturregulator RLM162 Värmeventil Kylventil Måttuppgifter (mått i mm) M01 8/8 ã Siemens AB, Building Technologies Division, en/ Rätt till ändringar förbehålles
