Monteringsanvisning X-FLOW Kit ECC

Transkript

1 EASY COMMAND AND CONTROL SYSTEM Monteringsanvisning X-FLOW Kit ECC

2

3 INKLUDERAT I LÅDAN MINISOL SV/NO/DK: Styrsystem solfångare ENG: Solar controller SV/NO/DK: Reglerventil ENG: Control valve SV/NO/DK: Hjälppump ENG: Booster pump SV/NO/DK: T-koppel 3/4 x3/4 x3/4 ENG: T-connector 3/4 x3/4 x3/4 x2 SV/NO/DK: EPDM-slang 32mm ENG: EPDM hose 32mm x4 SV/NO/DK: Slangklammer ENG: Hose bracket SV/NO/DK: Reducering 1-3/4 ENG: Reducer 1-3/4 SV/NO/DK: Reducering 1-1/2 ENG: Reducer 1-1/2 SV/NO/DK: Sanpapper ENG: Sanding paper SV/NO/DK: Gängtejp ENG: Teflon tape SV/NO/DK: Nippel 16x3/4 6 ENG: Connector 16x3/4 6 SV/NO/DK: Krympslang ENG: Heat Shrink Tubing SV/NO/DK: T-koppel 1 ENG: T-connector 1 x2 SV/NO/DK: Dimensionsövergång 3/4-32 ENG: Reducer 3/4-32mm 3

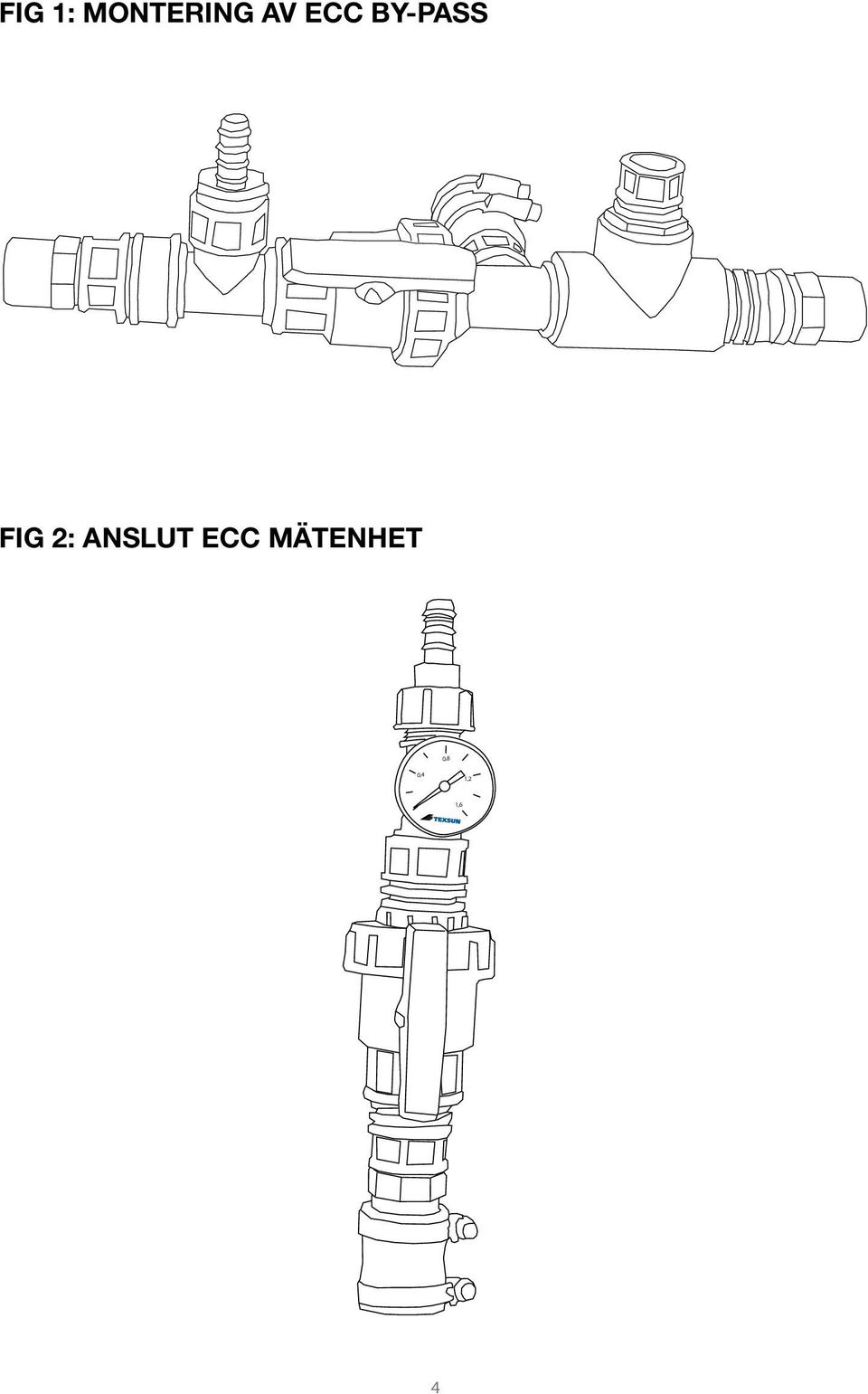

4 FIG 1: MONTERING AV ECC BY-PASS FIG 2: ANSLUT ECC MÄTENHET 0,8 0,4 1,2 1,6 4

5 0,4 0,8 1,6 1,2 0,4 0,8 1,6 1,2 FIG 3: ANSLUT ECC ENHETEN TILL PUMPEN FIG 4: MONTERA IHOP FLERA X-FLOW KITS TILL DIN ECC Trycksidan 3 st X-FLOW Kit Trycksidan 2 st X-FLOW Kit OUT IN Addera en extra returanslutning för varje X-FLOW Kit 5

6 X-FLOW KIT ECC för styrning och optimering av ditt X-FLOW Kit Dessa anvisningar kompletterar de instruktioner som medföljer ditt X-FLOW solfångarpaket. Dessa monteringsanvisningar fokuserar endast på de delar som är relevanta för montering av din ECC för övrig information hänvisar vi till de instruktioner som medföljer X-FLOW Kit. Montera ECC 1. Läs igenom instruktionerna i sin helhet innan du påbörjar installationen. 2. Dra ut sladden till poolpumpen och plugga poolens in- och utlopp. 3. Montera ECC-enhetens by-pass (fig 1) och mätenhet (fig 2), använd bifogad gängtejp för att täta alla anslutningar. Notera attt du skall använda flera av delarna som medföljer i ditt X-FLOW Kit! 4. Anslut ECC-enhetens by-pass och mätenhet till pumpen (fig 3) (använd ett sandpapper för att rugga ytan på de gråa anslutningarna med medföljande sandpapper. Detta är viktigt för att erhålla en trycktålig anslutning!!!) 5. Montera den kalla sensorn i dykröret på trycksidan (medföljer Minisol) av by-passen. 6. Montera tryck- och returanslutningarna mellan solfångarna och ECC-enheten (i enlighet med anvisningarna i ditt X-FLOW Kit). 7. Anslut poolens cirkulationsledningar till ECC-enheten (i enlighet med anvisningarna i ditt X-FLOW Kit). Drift av systemet NOTERA att ECC-enhetn skall placeras lägre än poolens vattenyta för att säkerställa vattentillförsel och i enlighet med gällande elsäkerhetsnorm. Notera även att god ventilation runt pumpen skall säkerställas. 1. Öppna båda reglerventilerna på ECC helt. 2. Kontrollera att alla anslutningar sitter där dom skall. 3. Kontrollera att det inte är några veck eller andra strypningar på någon slang. 4. Ta bort pluggarna från poolens in- och utlopp. 5. Starta poolpumpen. 6. Backspola filtret (rent!). 7. Kontrollera att trycket (på manometern) understiger 1,0 bar. Ställa in/justera tryck och flöde 1. Notera (skriv ned) grundtrycket på manometern (ex. 0,3 bar) när poolens cirkulation går men ECC-pumpen står stilla. Grundtrycket används senare för att ställa in rätt tryck och flöde. 2. Koppla ihop differentialstyrningen (Minisol) i enlighet med bifogade instruktioner (notera att kablarna till givarna kan skarvas till önskad längd). 3. Justera önskad temperaturdifferens till 1 grad (se bifogad instruktion Minisol). 4. Anslut Minisol till 230 V. 5. Värm den silverfärgade (varma) givaren i din hand tills pumpen startar. 6. För att ställa in rätt tryck och flöde till solfångarna skall trycket på manomern nu justeras så att: Manometern visar grundtryck (se punkt 1 ovan) + 0,3 bar +/- 0,1 bar för varje meters skillnad i vertikal höjd mellan installationsplatsen för solfångarna och manometern. 6

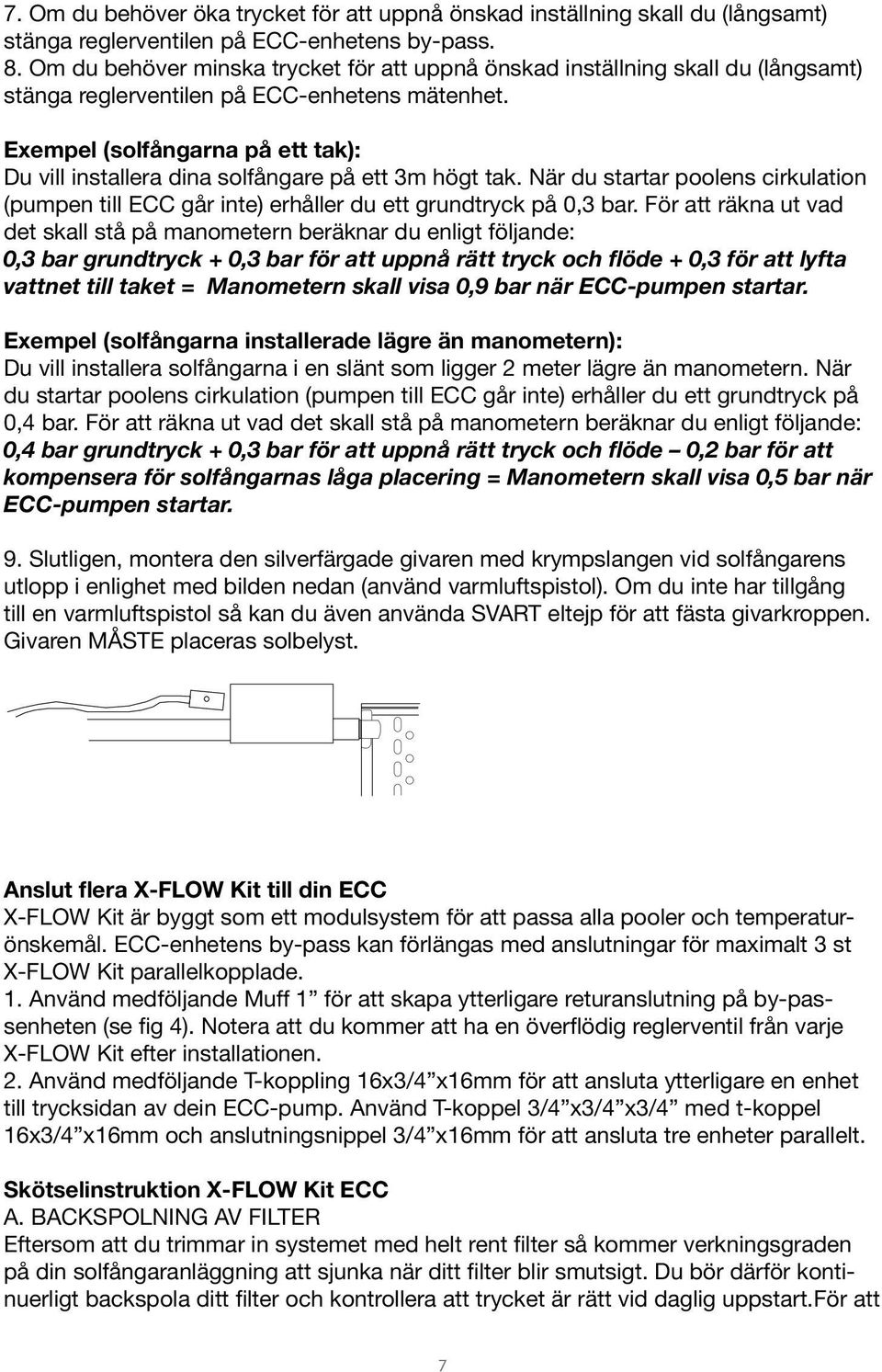

7 7. Om du behöver öka trycket för att uppnå önskad inställning skall du (långsamt) stänga reglerventilen på ECC-enhetens by-pass. 8. Om du behöver minska trycket för att uppnå önskad inställning skall du (långsamt) stänga reglerventilen på ECC-enhetens mätenhet. Exempel (solfångarna på ett tak): Du vill installera dina solfångare på ett 3m högt tak. När du startar poolens cirkulation (pumpen till ECC går inte) erhåller du ett grundtryck på 0,3 bar. För att räkna ut vad det skall stå på manometern beräknar du enligt följande: 0,3 bar grundtryck + 0,3 bar för att uppnå rätt tryck och flöde + 0,3 för att lyfta vattnet till taket = Manometern skall visa 0,9 bar när ECC-pumpen startar. Exempel (solfångarna installerade lägre än manometern): Du vill installera solfångarna i en slänt som ligger 2 meter lägre än manometern. När du startar poolens cirkulation (pumpen till ECC går inte) erhåller du ett grundtryck på 0,4 bar. För att räkna ut vad det skall stå på manometern beräknar du enligt följande: 0,4 bar grundtryck + 0,3 bar för att uppnå rätt tryck och flöde 0,2 bar för att kompensera för solfångarnas låga placering = Manometern skall visa 0,5 bar när ECC-pumpen startar. 9. Slutligen, montera den silverfärgade givaren med krympslangen vid solfångarens utlopp i enlighet med bilden nedan (använd varmluftspistol). Om du inte har tillgång till en varmluftspistol så kan du även använda SVART eltejp för att fästa givarkroppen. Givaren MÅSTE placeras solbelyst. Anslut flera X-FLOW Kit till din ECC X-FLOW Kit är byggt som ett modulsystem för att passa alla pooler och temperaturönskemål. ECC-enhetens by-pass kan förlängas med anslutningar för maximalt 3 st X-FLOW Kit parallelkopplade. 1. Använd medföljande Muff 1 för att skapa ytterligare returanslutning på by-passenheten (se fig 4). Notera att du kommer att ha en överflödig reglerventil från varje X-FLOW Kit efter installationen. 2. Använd medföljande T-koppling 16x3/4 6mm för att ansluta ytterligare en enhet till trycksidan av dein ECC-pump. Använd T-koppel 3/4 x3/4 x3/4 med t-koppel 16x3/4 6mm och anslutningsnippel 3/4 6mm för att ansluta tre enheter parallelt. Skötselinstruktion X-FLOW Kit ECC A. BACKSPOLNING AV FILTER Eftersom att du trimmar in systemet med helt rent filter så kommer verkningsgraden på din solfångaranläggning att sjunka när ditt filter blir smutsigt. Du bör därför kontinuerligt backspola ditt filter och kontrollera att trycket är rätt vid daglig uppstart.för att 7

8 optimera solfångarnas verkningsgrad och bibehålla hög vattenkvalitet rekommenderas backspolning i enlighet med tillverkarens instruktioner. B. EFTER BADSÄSONGEN 1. Stäng av poolens cirkulationspump. 2. Lösgör slangarna från ECC-enehetns by-pass och töm dessa på vatten. 3. Skruva loss ECC-enhetens slangklammer och töm denna på vatten. Förvara ECCpumpen inomhus under vintern. Vid frågor angående service eller garanti vänligen kontakta din lokala återförsäljare. 8
