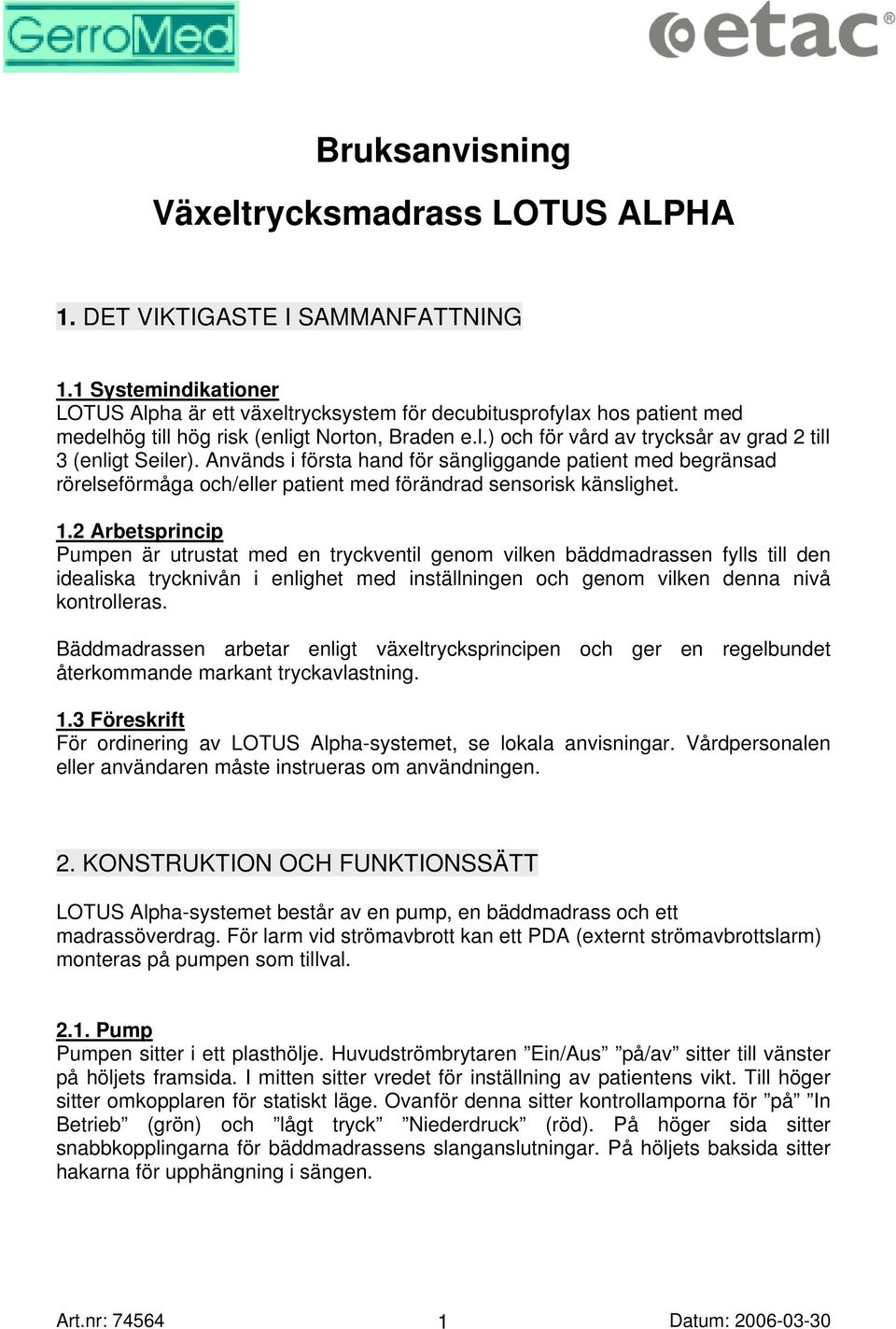

1 Bruksanvisning Växeltrycksmadrass LOTUS ALPHA 1. DET VIKTIGASTE I SAMMANFATTNING 1.1 Systemindikationer LOTUS Alpha är ett växeltrycksystem för decubitusprofylax hos patient med medelhög till hög risk (enligt Norton, Braden e.l.) och för vård av trycksår av grad 2 till 3 (enligt Seiler). Används i första hand för sängliggande patient med begränsad rörelseförmåga och/eller patient med förändrad sensorisk känslighet. 1.2 Arbetsprincip Pumpen är utrustat med en tryckventil genom vilken bäddmadrassen fylls till den idealiska trycknivån i enlighet med inställningen och genom vilken denna nivå kontrolleras. Bäddmadrassen arbetar enligt växeltrycksprincipen och ger en regelbundet återkommande markant tryckavlastning. 1.3 Föreskrift För ordinering av LOTUS Alpha-systemet, se lokala anvisningar. Vårdpersonalen eller användaren måste instrueras om användningen. 2. KONSTRUKTION OCH FUNKTIONSSÄTT LOTUS Alpha-systemet består av en pump, en bäddmadrass och ett madrassöverdrag. För larm vid strömavbrott kan ett PDA (externt strömavbrottslarm) monteras på pumpen som tillval Pump Pumpen sitter i ett plasthölje. Huvudströmbrytaren Ein/Aus på/av sitter till vänster på höljets framsida. I mitten sitter vredet för inställning av patientens vikt. Till höger sitter omkopplaren för statiskt läge. Ovanför denna sitter kontrollamporna för på In Betrieb (grön) och lågt tryck Niederdruck (röd). På höger sida sitter snabbkopplingarna för bäddmadrassens slanganslutningar. På höljets baksida sitter hakarna för upphängning i sängen. Art.nr:

Används i första hand för sängliggande patient med begränsad rörelseförmåga och/eller patient med förändrad sensorisk känslighet. 1.

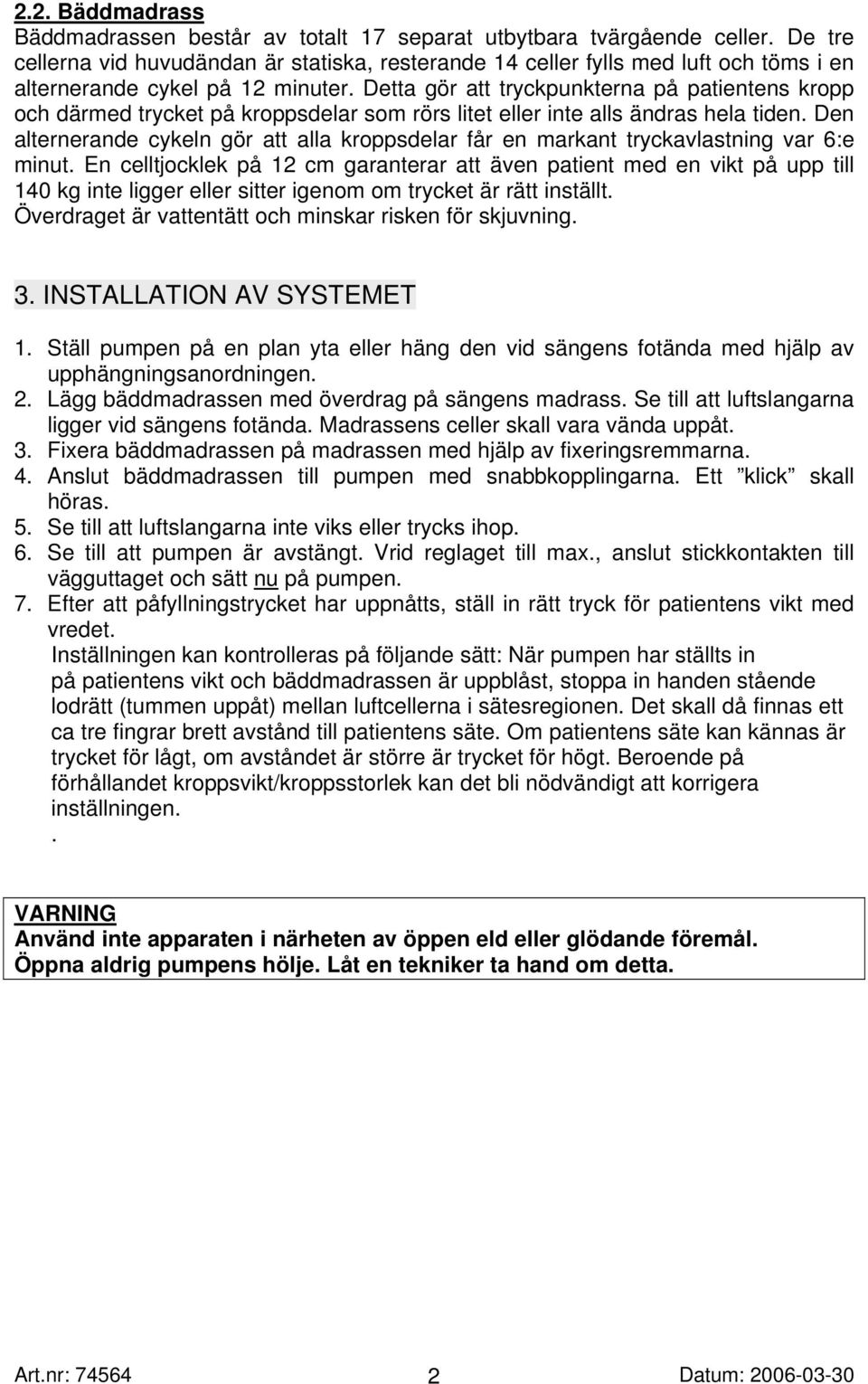

2 2.2. Bäddmadrass Bäddmadrassen består av totalt 17 separat utbytbara tvärgående celler. De tre cellerna vid huvudändan är statiska, resterande 14 celler fylls med luft och töms i en alternerande cykel på 12 minuter. Detta gör att tryckpunkterna på patientens kropp och därmed trycket på kroppsdelar som rörs litet eller inte alls ändras hela tiden. Den alternerande cykeln gör att alla kroppsdelar får en markant tryckavlastning var 6:e minut. En celltjocklek på 12 cm garanterar att även patient med en vikt på upp till 140 kg inte ligger eller sitter igenom om trycket är rätt inställt. Överdraget är vattentätt och minskar risken för skjuvning. 3. INSTALLATION AV SYSTEMET 1. Ställ pumpen på en plan yta eller häng den vid sängens fotända med hjälp av upphängningsanordningen. 2. Lägg bäddmadrassen med överdrag på sängens madrass. Se till att luftslangarna ligger vid sängens fotända. Madrassens celler skall vara vända uppåt. 3. Fixera bäddmadrassen på madrassen med hjälp av fixeringsremmarna. 4. Anslut bäddmadrassen till pumpen med snabbkopplingarna. Ett klick skall höras. 5. Se till att luftslangarna inte viks eller trycks ihop. 6. Se till att pumpen är avstängt. Vrid reglaget till max., anslut stickkontakten till vägguttaget och sätt nu på pumpen. 7. Efter att påfyllningstrycket har uppnåtts, ställ in rätt tryck för patientens vikt med vredet. Inställningen kan kontrolleras på följande sätt: När pumpen har ställts in på patientens vikt och bäddmadrassen är uppblåst, stoppa in handen stående lodrätt (tummen uppåt) mellan luftcellerna i sätesregionen. Det skall då finnas ett ca tre fingrar brett avstånd till patientens säte. Om patientens säte kan kännas är trycket för lågt, om avståndet är större är trycket för högt. Beroende på förhållandet kroppsvikt/kroppsstorlek kan det bli nödvändigt att korrigera inställningen.. VARNING Använd inte apparaten i närheten av öppen eld eller glödande föremål. Öppna aldrig pumpens hölje. Låt en tekniker ta hand om detta. Art.nr:

Detta gör att tryckpunkterna på patientens kropp och därmed trycket på kroppsdelar som rörs litet eller inte alls ändras hela tiden.

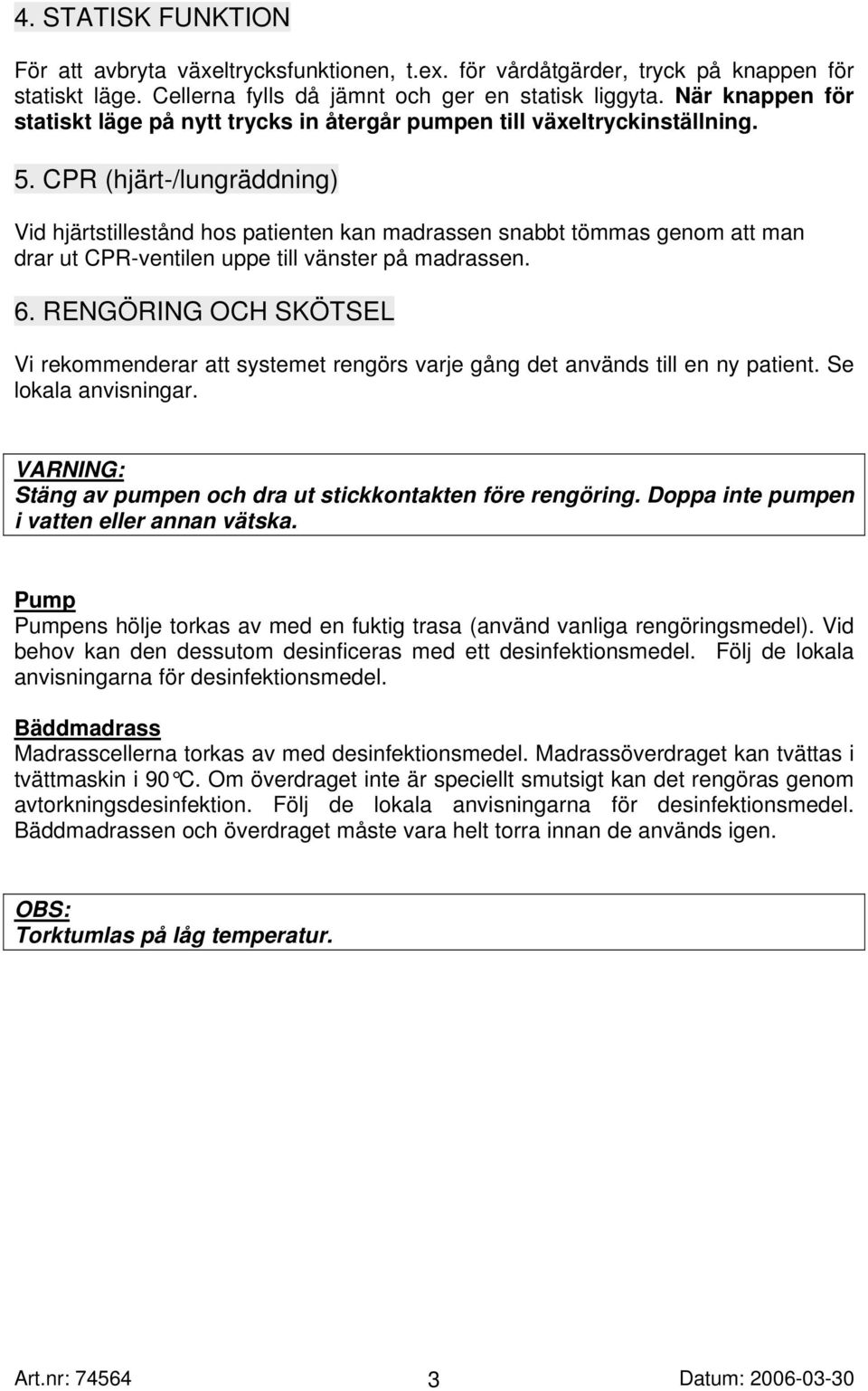

3 4. STATISK FUNKTION För att avbryta växeltrycksfunktionen, t.ex. för vårdåtgärder, tryck på knappen för statiskt läge. Cellerna fylls då jämnt och ger en statisk liggyta. När knappen för statiskt läge på nytt trycks in återgår pumpen till växeltryckinställning. 5. CPR (hjärt-/lungräddning) Vid hjärtstillestånd hos patienten kan madrassen snabbt tömmas genom att man drar ut CPR-ventilen uppe till vänster på madrassen. 6. RENGÖRING OCH SKÖTSEL Vi rekommenderar att systemet rengörs varje gång det används till en ny patient. Se lokala anvisningar. VARNING: Stäng av pumpen och dra ut stickkontakten före rengöring. Doppa inte pumpen i vatten eller annan vätska. Pump Pumpens hölje torkas av med en fuktig trasa (använd vanliga rengöringsmedel). Vid behov kan den dessutom desinficeras med ett desinfektionsmedel. Följ de lokala anvisningarna för desinfektionsmedel. Bäddmadrass Madrasscellerna torkas av med desinfektionsmedel. Madrassöverdraget kan tvättas i tvättmaskin i 90 C. Om överdraget inte är speciellt smutsigt kan det rengöras genom avtorkningsdesinfektion. Följ de lokala anvisningarna för desinfektionsmedel. Bäddmadrassen och överdraget måste vara helt torra innan de används igen. OBS: Torktumlas på låg temperatur. Art.nr:

CPR (hjärt-/lungräddning) Vid hjärtstillestånd hos patienten kan madrassen snabbt tömmas genom att man drar ut CPR-ventilen uppe till vänster på madrassen. 6.

4 7. MÖJLIGA ORSAKER TILL FELMEDDELANDEN - Sitter kontakten i uttaget? - Är huvudströmbrytaren påslagen (lyser grönt)? - Är säkringen defekt? 1 ) - Sitter slangarna rätt på pumpen? - Är slangarna bockade inne i madrassen? - Är snabbkopplingens kopplingar rätt ihopsatta? - Är CPR-ventilen stängd? 1 ) VARNING: Dra ut stickkontakten innan säkringen byts. 8. GARANTI Din återförsäljare lämnar en garanti för detta LOTUS Alpha-system enligt följande villkor: a. Skador eller brister på LOTUS Alpha-systemet avhjälps utan kostnad inom 24 månader från leveransen till slutkunden om de bevisligen beror på ett materialeller fabrikationsfel och meddelas omgående efter att felet har konstaterats. b. Garantianspråken bortfaller om systemet har använts eller behandlats ickefackmässigt eller vårdslöst, reparationer eller ingrepp har gjorts av personer som inte är auktoriserade för detta eller om reservdelar eller tillbehör har använts som inte passar till systemet. Ingen garanti lämnas för att profylax- eller terapimålen uppnås. 9. MATERIAL De flesta delarna till material och hölje har tillverkats av miljövänliga material som inte utsöndrar några skadliga ämnen vid avfallshanteringen. Höljet är tillverkat av formsprutad ABS-plast. Överdraget består av ett laminat av 100 % polyuretan och 100 % polyester och uppfyller kraven för biokompatibilitet och mikroklimat. Cellerna består av ett laminat av 100 % nylon och 100 % polyuretan. Art.nr:

GARANTI Din återförsäljare lämnar en garanti för detta LOTUS Alpha-system enligt följande villkor: a.

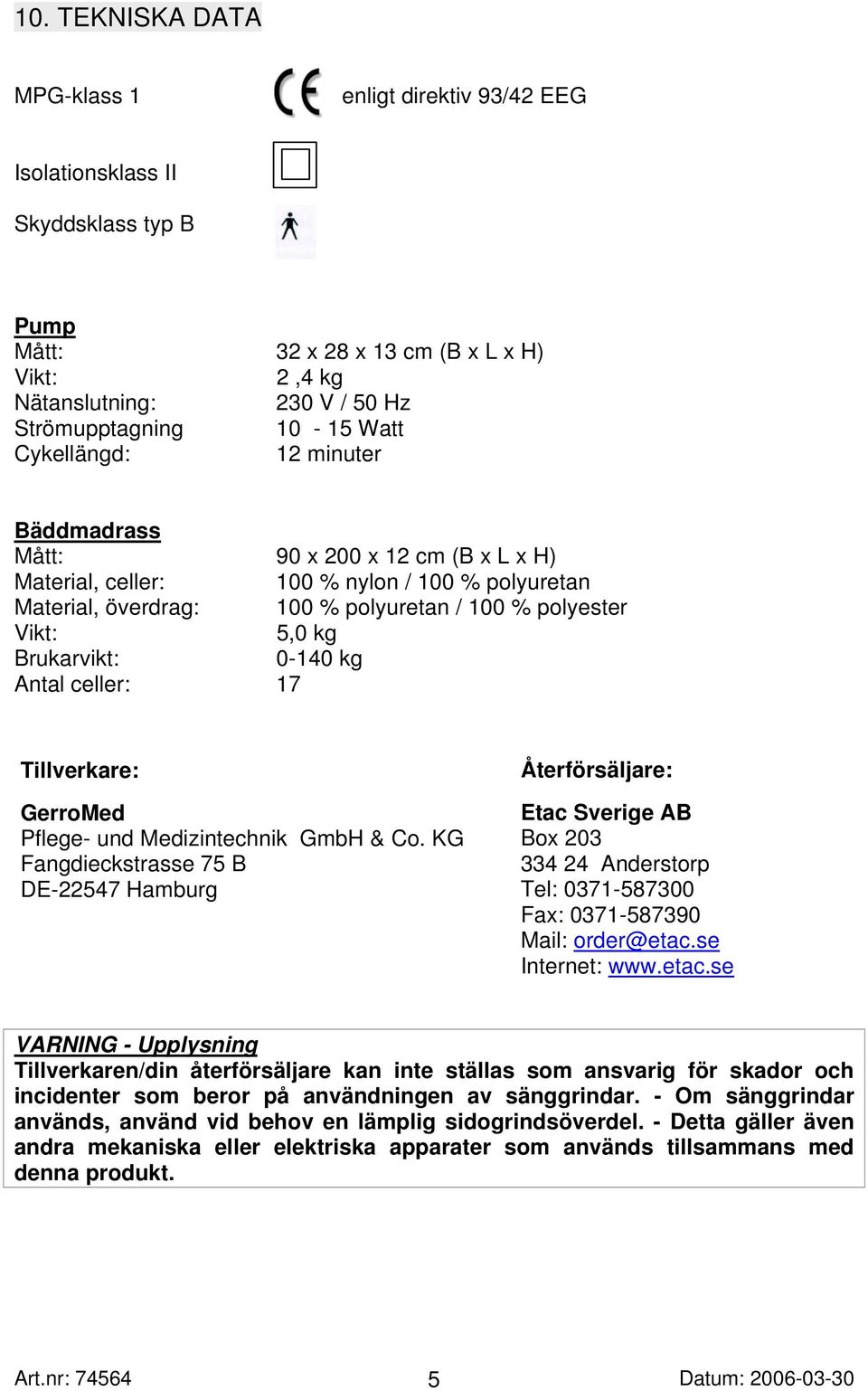

5 10. TEKNISKA DATA MPG-klass 1 enligt direktiv 93/42 EEG Isolationsklass II Skyddsklass typ B Pump Mått: 32 x 28 x 13 cm (B x L x H) Vikt: 2,4 kg Nätanslutning: 230 V / 50 Hz Strömupptagning Watt Cykellängd: 12 minuter Bäddmadrass Mått: 90 x 200 x 12 cm (B x L x H) Material, celler: 100 % nylon / 100 % polyuretan Material, överdrag: 100 % polyuretan / 100 % polyester Vikt: 5,0 kg Brukarvikt: kg Antal celler: 17 Tillverkare: GerroMed Pflege- und Medizintechnik GmbH & Co. KG Fangdieckstrasse 75 B DE Hamburg Återförsäljare: Etac Sverige AB Box Anderstorp Tel: Fax: Mail: order@etac.se Internet: VARNING - Upplysning Tillverkaren/din återförsäljare kan inte ställas som ansvarig för skador och incidenter som beror på användningen av sänggrindar. - Om sänggrindar används, använd vid behov en lämplig sidogrindsöverdel. - Detta gäller även andra mekaniska eller elektriska apparater som används tillsammans med denna produkt. Art.nr:

Brukarvikt: 0-140 kg Antal celler: 17 Tillverkare: GerroMed Pflege- und Medizintechnik GmbH & Co.
