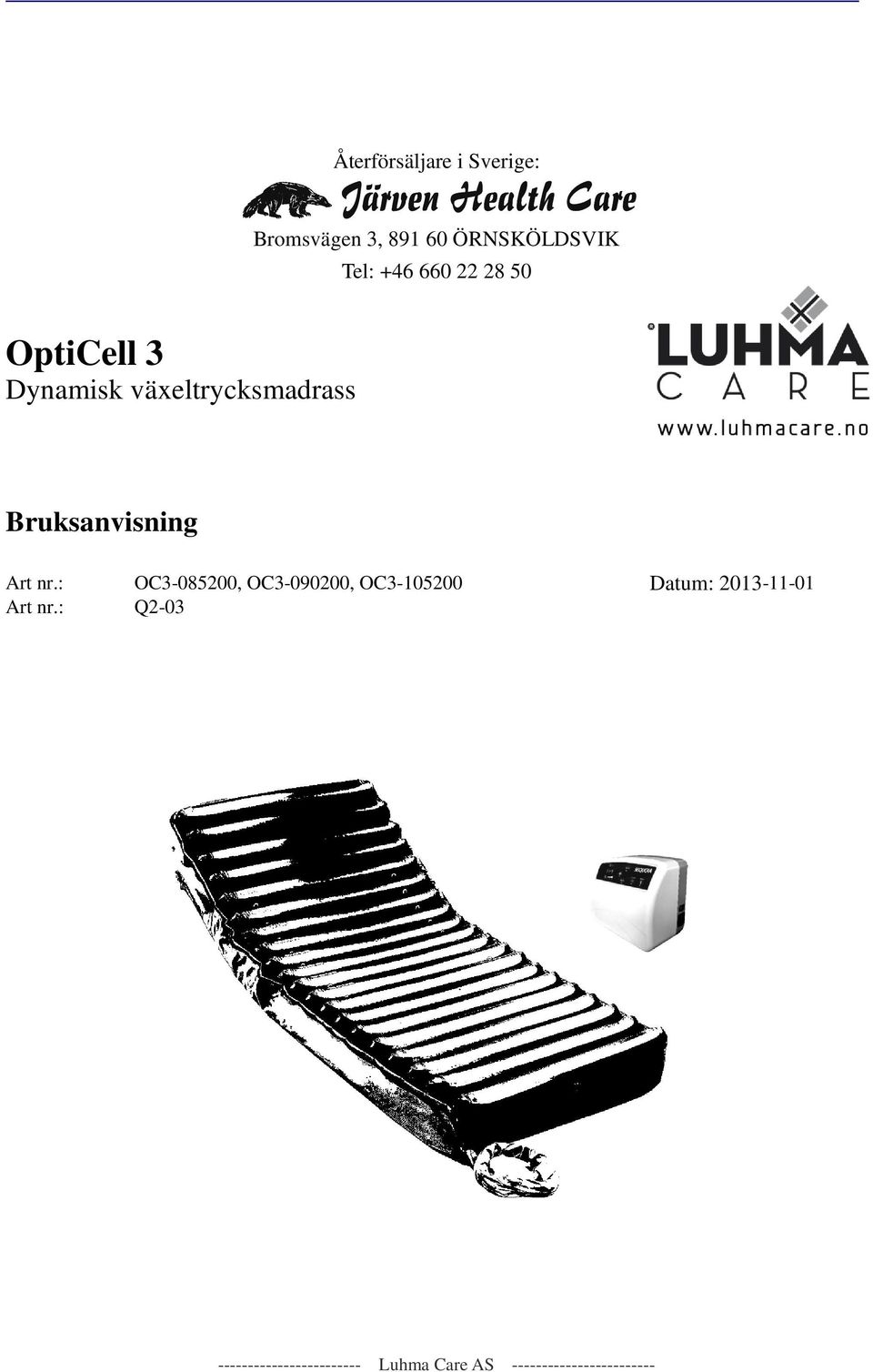

1 Återförsäljare i Sverige: Bromsvägen 3, ÖRNSKÖLDSVIK Tel: OptiCell 3 Dynamisk växeltrycksmadrass Bruksanvisning Art nr.: OC , OC , OC Datum: Art nr.: Q Luhma Care AS

2 Innehållsförteckning 1. Säkerhetsföreskrifter 3 2. Funktioner 3 3. Installation 4 4. Funktioner, madrass 5 5. Rengöring 5 6. Underhåll 5 7. Kontroll, larm för lågtryck 5 8. Felsökning 6 9. Förvaring Garantier 6 2

3 1. Säkerhetsföreskrifter Viktiga säkerhetsföreskrifter att tänka på före användning 1. Luftpumpen skall ej användas i fuktiga utrymmen, ej heller lämnas utomhus vid fuktig väderlek. Undvik att hantera pump som utsatts för väta fram tills denna torkat. 2. Var noggrann vid hantering av pump och el/luftsladdar. Elsladd bör fästas i kabelränna. Luftslangar kan skadas av klämning framförallt av sänggrindar. 3. Madrassens komfort och funktion ändras beroende på hur högt lufttrycket är i madrassen. Den tryckgrad i relation till brukarens vikt som står angiven på madrassen är en uppskattning baserat på en normalbrukare. En brukare med deformitet, en väldigt lång eller kort brukare kan väga lika mycket men behöva olika tryck. Detta måste alltid undersökas noggrant på varje brukare 4. Den största faran för en brukare är att sitta igenom madrassen. Detta kan kontrolleras genom ett enkelt handgrepp beskrivet länge fram. Grundregeln är att den del av kroppen som skall avlastas måste avlastas, dvs., inte ligga under tryck. Om brukaren bottnar igenom så förlorar madrassen hela sin funktion. 5. Hygienöverdraget är ångpermeabelt men vätsketätt. Man kan inte andas genom hygienöverdraget. Brukaren får därför inte placeras så att andningsvägarna vänds in mot madrassen. 6. Madrassen kan lätt skadas av vassa föremål. Hygienöverdraget såväl som luftcellerna. 2. Funktioner Luftkompressor Q2-03, OptiCell 3 1. Strömbrytaren sitter på pumpens högra sida Tryck på ON/OFF så kommer kompressorn att sättas på/stängas av. 2. Inställning av lufttryck Det finns åtta luf trycks nivåer att välja mellan. Från 20 till 200 kg. Se pump/tabell. 3. Inställning av intervallet mellan tryckväxlingarna Tryckväxlings tiden (hur ofta madrassen växlar trycket i cellerna) kan växlas mellan 10, 15, 20 och 25 min genom att trycka på intervall knappen cycletime. 4. Mute Det audio visuella larmet startas när lufttrycket i madrassen blir för lågt. Tryck på mute knappen för att tysta alarmet. Det visuella alarmet (low pressure lampan) kommer fortfarande att lysa fram till dess att trycket jämnats ut. 5. Static /alternating Tryck på denna knapp för att ställa madrassen i växlande eller statiskt läge. 6. Autofirm Omvårdnadsläge Tryck på denna(knapp för att ställa madrassen i snabb fyllnads läge. Madrassen fylls då snabbt på luft i alla celler. Detta förenklar omvårdnad av brukaren. Om man inte ställer tillbaks madrassen inom 30 min återgår den automatiskt till sitt tidigare läge inom 30 min. 3

4 3. Installation 1. Placera madrassen så att fotändan på madrassen (delen där slangen går in i madrassen) är vid sängens fotända. 2. Fäst toppmadrassen med de elastiska banden. 3. Häng pumpen på sänggaveln med hjälp av upphängningskrokarna eller ställ den på en plan yta nära fotändan på sängen. 4. Sätt i stickkontakten. Vid behov trä först in el sladden i kabelhållarna på madrassens högra sida(så att kabeln inte ligger på golvet bredvid sängen eller kläms i justerbar säng). 5. Öppna luftslangens snabbfäste och för in snabbfästet i luftpumpen Det spelar inte någon roll hur snabbfästet är vänt i förhållande till pumpen. 6. Kontrollera att CPR ventilen är stängd. 7. Starta pumpen med on/off knappen som är placerad strax ovanför där elkabeln går in i pumpen. Madrassen är förinställd på en brukarvikt på upp till 105 kg och börjar automatiskt fylla madrassen med luft. När madrassen är fylld till lämplig nivå så börjar den automatiskt på ett växlande läge program med en cykel på 15min. 8. Vid behov, ändra luf trycket i madrassen genom plus eller minus knapparna på Pressure Range 9. Sätt ett lakan på madrassen *Notering! Det tar ca 15 min. att fylla madrassen. *Notering! Madrassen kan varna för lågtryck under uppfyllnadsfasen. Tryck då på Mute knappen för att tysta alarmet. När korrekt tryck uppnås så släcks detta sedan automatiskt. * Notering! Madrassen anpassar sig efter nya inställningar först vid påföljande cykel. Om cykeln är på 15 min kan det alltså ta 15 minuter innan en ny inställning märks i madrassen. * Notering! Överdraget är avtagbart, det går endast att montera på madrassen åt rätt håll. Handtest av madrassens lufttryck För att verifiera att brukaren inte ligger igenom madrassen så finns ett enkelt hand test. Luftpumpen har indikationer på olika viktlägen. Dessa är baserade på brukare med normalt BMI (normal vikt i förhållande till längd) och är satta som säkerhet för att brukare inte skall riskera att ligga igenom madrassen. Dock skall inställningen anpassas beroende på varje brukares behov. En lång brukare behöver generellt sett lägre tryck i madrassen än en kortare brukare med samma vikt. En tumregel är att man måste kunna få in en hand mellan brukaren och den statiska underdelen på den tömda cellen. Dvs det område som avlastas måste avlastas, om trycket i madrassen är satt så lågt att brukaren ligger igenom till den luftfyllda underdelen på madrassen så förlorar madrassen sin behandlande funktion. 4

5 4. Funktioner, madrass OptiCell 3 är en madrass uppbyggd på ett sätt som gör att man enkelt, medan en brukare ligger på sängen, kan byta ut enskilda celler. Man kan också stänga av hela eller delar av enskilda celler. Det finns också olika typer av celler till OptiCell Huvudceller Dessa är en 13 cm hög luftcell som främst används för att sitta under brukarens huvud och vara kontinuerligt uppblåsta. 2. Standard celler. Dessa är en 13 cm hög luftcell som alternerar. 3. Ventilations celler. Dessa är uppbyggda som standard cellerna men har små ventilationsfickor som blåser ut små mängder luft uppåt in i överdraget. 5. Rengöring 1. Kompressorn Använd våt trasa och milt rengöringsmedel över kompressor och elsladd. 2. Överdrag Tag av och tvätta i tvättmaskin 90 grader samt torktumla. Överdraget kan också torkas av med våt trasa. 3. Madrass, luft celler samt luftslang Använd våt trasa och milt rengöringsmedel Alternativt ta av en specifik cell och torka av denna. 4. Filter Luftfiltret på baksidan av pumpen kan tvättas med milt rengöringsmedel. Luftfiltret kommer man lätt åt genom inspektionslucka för luftfiltret på baksidan av pumpen. 6. Underhåll 1. Kontrollera elsladden och stickkontakten för att se om det finns skador eller onormalt slitage. 2. Kontrollera överdraget för att se om det finns skador eller onormalt slitage. 3. Kontrollera att madrassens celler är korrekt isatta i luftslangarna 4. Starta pumpen och undersök luftströmmen från pumpen (med luftslangen oinkopplad). Luftströmmen bör alternera mellan övre och undre hålet (av tre) varje växlingstid. Slangen från det mellersta hålet är avstängd. 5. Kontrollera luftslangarna för att se om det finns skador eller onormalt slitage. 7. Kontroll, larm för lågtryck 1. Kontrollera om luftslangen sitter korrekt i kompressorn. 2. Kontrollera om det finns luft-läckage i ventilerna mellan luftceller och luftslang. 3. Kontrollera att CPR Ventilen är ordentligt påsatt. 4. Kontrollera alla luftceller för läckor. Detta sker enklast efter att kompressorn ställts inpå maximalt tryck så att alla celler är fyllda. 5

6 8. Felsökning Kompressorn fungerar inte - Kontrollera att elkontakten är ordentlig isatt, sätt sedan på kompressorns strömbrytare igen. - Om ström indikatorn är på men pumpen inte fungerar så ring säljaren - Om ström indikatorn är av så kan det vara problem med uttaget. Testa med ett annat eluttag. Om madrassen inte fylls upp som den skall. (för lågt tryck) - Ställ upp trycket till maximum, undersök om luftslangarna är böjda eller om det finns något läckage i någon cell. Kontrollera att CPR ventilen är stängd. Dåligt luftflöde - Ett smutsigt luftfilter kan minska luftflödet. Tvätta luftfiltret med milt rengöringsmedel för att hålla det rent. Luftfiltret sitter lättåtkomligt på baksidan av pumpen och kan lossas med ett enkelt handgrepp. 9. Förvaring Temperatur: min: -15 C - max: +50 C 10. Garantier OptiCell systemen har två års garanti avseende tillverkningsfel. Garantin gäller ej for skador som uppstår på grund av ovarsam eller felaktig hantering/skötsel. 6

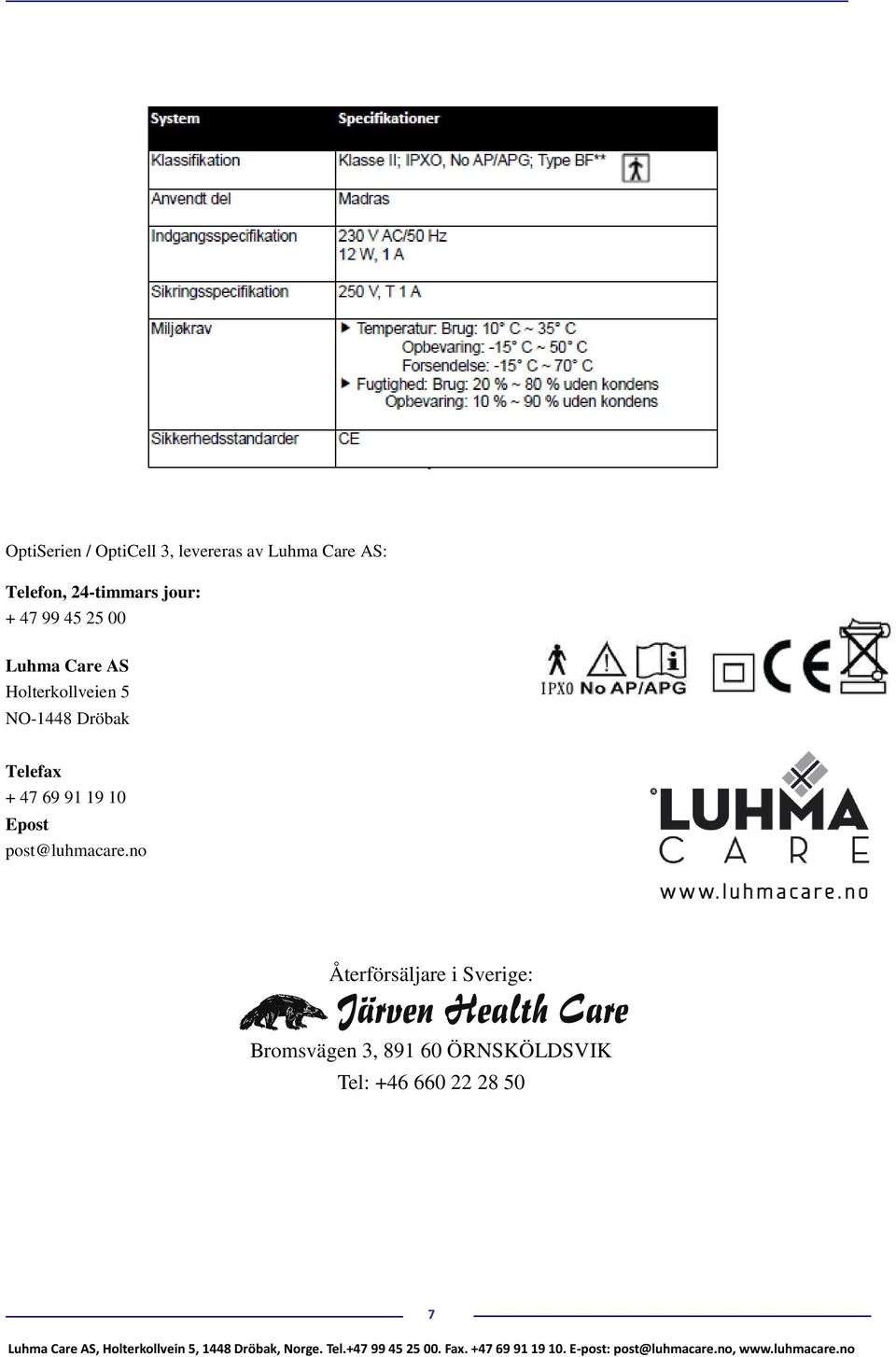

7 OptiSerien / OptiCell 3, levereras av Luhma Care AS: Telefon, 24-timmars jour: Luhma Care AS Holterkollveien 5 NO-1448 Dröbak Telefax Epost post@luhmacare.no Återförsäljare i Sverige: Bromsvägen 3, ÖRNSKÖLDSVIK Tel:
