Typ CXE/AV Digital universalregulator för anslutning till motorstyrningar med 0-10V ingång

Transkript

1 Unicon Typ CXE/AV Digital universalregulator för anslutning till motorstyrningar med 0-10V ingång Applikation: Tryckreglering, utetemperaturstyrning och utetemperaturkompenserad tryckreglering mm Äggelundavägen 2 Florettgatan 29B Backabergögatan JÄRFÄLLA HELSINGBORG HISINGSBACKA Telefon: Telefax:

2 Att komma igång CXE/AV är en universalregulator. För att anpassa den till aktuellt driftfall måste vissa inställningar göras. Arbetsgång: 1. Inkoppling av givare, nät och motorstyrning enligt kopplingsschema. 2. Val av driftsätt och ev. tryckgivares mätområde. 3. Inställning av reglerparametrar. Följande driftsätt beskrivs i denna manual: 4.01 Tryckreglering (P) Tryckreglering med utetemperaturkompenserat börvärde (PU) Tryckreglering med utetemperaturkompenserat börvärde via BUS (PU-BUS) 2.02 Utetemperaturstyrning (U) För andra driftsätt hänvisar vi till den kompletta instruktionen som du finner på vår hemsida eller rekvirerar i pappersform från oss Tryckreglering (P) 1. Koppla in nät, motorstyrning och tryckgivare DSG(brun till plint 24V, gul till E1 och vit till ) enligt kopplingsschemat. 2. Välj driftsätt 4.01 i menyn Grundinställning, ställ in tryckgivarens mätområde i menypunkten under(tryckgivarens mätområde framgår av märkskylten, leveransinställning DSG 200). 3. Ställ in det önskade tryckbörvärdet i menyn Inställningar. 4. Grundinställningen är nu klar

3 Användarmeny Servicemeny(PIN0010) Start Indikering Inställning Händelser Base setup Controller Setup IO Setup Gränsvärden Diagnos - PIN-kod S Språk Återställning ,02 Unicon 0,0 Pa E1 Actual. E2 Actual Börvärde1 Utstyrning Börvärde 2 Reglerområde Min. Varvtal Max. Varvtal Hand Manuellt varvtal 0 Fabriksinst 1 Fel EEP-fel 2 Fel EEP-blockering DSG E1 Analog IN E1 Min. E1 Max. E1 Decimaler E1 Unit 0.0 Pa E1 Justering E2 Funktion E2 AnalogIN E2 Min. PIN-Protection Set protection Save User Setup Alarm sensors Limit Value group2 n-min at group2 Ärv.>Börv.=n+ PiD Reglertyp 2A A1 Function A1 min A1 max A1 Invertering 1A A2 Function A2 min A2 max A2 Invertering D1 Function D1 Invertering Level function Utstyrning min. Utstyrning max. Utstyrning delay Gräns E1Funktion Gräns E1 min Gräns E1 max Lmt E1 Hyst Lmt E1 delay Gräns E2Funkt. OTC 00001:18:18 OTM 00001:18:34 E1 - KTY E1 - Ström E1 - Spänning E2 - KTY E2 - Ström E2 - Spänning D1 D2 E2 Max. KP - D1 Busmode Gräns E2 min D3 E2 Decimaler KI D2 Function Gräns E2 max E2 Unit KD D2 Invertering Lmt E2 Hyst E2 Justering TI D2 Busmode Lmt E2 delay D3 Function Offset funktion D3 Invertering Offset 1 D3 Busmode Offset 2 E1 Invertering Offset Hysteres E2 Invertering Offset fördröjning 1K Function 2K Funktion Invertering Menyplan för tryckreglering 247 BUSAdress Adressering Inställningsvärden Parameter Värde Börvärde 2(endast vid behov) Min. Varvtal(endast vid behov) Max. Varvtal(endast vid behov) Enter Ner/höger Upp/vänster - 3 -

4 4.02 Tryckreglering med utetemperaturkompenserat börvärde (PU) 1. Koppla in nät, motorstyrning, temperaturgivare TF.(mellan plint E2 och ) och tryckgivare DSG(brun till plint 24V, gul till E1 och vit till ) enligt kopplingsschemat. 2. Välj driftsätt 4.02 i menyn Grundinställning, ställ in tryckgivarens mätområde i menypunkten under (tryckgivarens mätområde framgår av märkskylten). 3. Vid leverans är starttemperaturen +15 C och temperaturområdet 30 C (tryckgivarens mätområde finns angivet på märkskylten). Mintrycket är vid leverans inställt på 70 Pa. Justera dessa värden och börvärdet vid behov, justeringarna görs under menyn Inställning. 4. Grundinställningen är nu klar. tryck(pa) Mintryck Maxtemp. temperatur( C) Temp.område Bild 1, PU-reglering - 4 -

5 Användarmeny Servicemeny(PIN0010) Start Indikering Inställning Händelser Base setup Controller Setup IO Setup Gränsvärden Diagnos - PIN-kod S Språk Återställning ,02 Unicon 50 Pa E1 Actual 13 C E2 Actual Börvärde1 100 % Setpoint control Utstyrning Börvärde 2 Reglerområde Min. Varvtal Max. Varvtal Hand Manuellt varvtal 30.0 K T-Band SA 15.0 C T-Start SA 70 Pa P-min SA 0 Fabriksinst 1 Fel EEP-fel 2 Fel EEP-blockering DSG E1 Analog IN E1 Min. E1 Max. E1 Decimaler E1 Unit 0.0 Pa E1 Justering E2 Funktion E2 AnalogIN E2 Min. PIN-Protection Set protection Save User Setup Alarm sensors Limit Value group2 n-min at group2 Ärv.>Börv.=n+ PiD Reglertyp 2A A1 Function A1 min A1 max A1 Invertering 1A A2 Function A2 min A2 max A2 Invertering D1 Function D1 Invertering Level function Utstyrning min. Utstyrning max. Utstyrning delay Gräns E1Funktion Gräns E1 min Gräns E1 max Lmt E1 Hyst Lmt E1 delay Gräns E2Funkt. OTC 00001:18:18 OTM 00001:18:34 E1 - KTY E1 - Ström E1 - Spänning E2 - KTY E2 - Ström E2 - Spänning D1 D2 E2 Max. KP - D1 Busmode Gräns E2 min D3 E2 Decimaler KI D2 Function Gräns E2 max E2 Unit KD D2 Invertering Lmt E2 Hyst E2 Justering TI D2 Busmode Lmt E2 delay D3 Function Offset funktion D3 Invertering Offset 1 D3 Busmode Offset 2 E1 Invertering Offset Hysteres E2 Invertering Offset fördröjning 1K Function 2K Funktion Invertering Menyplan för tryckreglering med utetemperaturkompenserat börvärde 247 BUSAdress Adressering Parameter Börvärde 2(endast vid behov) Min. Varvtal(endast vid behov) Värde Max. Varvtal(endast vid behov) Temp. område Maxtemp. Mintryck Enter Ner/höger Upp/vänster - 5 -

6 Tryckreglering med utetemperaturkompenserat börvärde via BUS 1. Koppla in nät, motor och tryckgivare DSG samt kabel för MODBUS alternativt L, enligt kopplingsschemat. 2. Välj driftsätt 4.03 i menyn Grundinställning, ställ in tryckgivarens mätområde i menypunkten under(tryckgivarens mätområde framgår av märkskylten). 3. I menyn IO Setup ställs parameter Addressing i läget. Därefter läggs regleringens adress in i parameter BUS Adress (1, 2, 3, 4, 5, 6, 7, 8 osv) OBSERVERA!!! att varje ansluten reglering i slingan skall ha en egen adress i obruten serieföljd (ex. om 4 regleringar är anslutna skall dessa adresseras; 1, 2, 3, 4). 4. Vid leverans är starttemperaturen +15 C och temperaturområdet 30 C (tryckgivarens mätområde finns angivet på märkskylten). Mintrycket är vid leverans inställt på 70 Pa. Justera dessa värden och börvärdet vid behov, justeringarna görs under menyn Inställning. 5. Grundinställningen är nu klar. 6. För inkopplingar och handhavande av vår Centralenhet typ AXE200, se separat bruksanvisning. tryck(pa) Mintryck Maxtemp. temperatur( C) Temp.område Bild 1, PU-reglering - 6 -

7 Användarmeny Servicemeny(PIN0010) Start Indikering Inställning Händelser Base setup Controller Setup IO Setup Gränsvärden Diagnos - PIN-kod S Språk Återställning ,02 Unicon 50 Pa E1 Actual 13 C E2 Actual Börvärde1 100 % Setpoint control Utstyrning Börvärde 2 Reglerområde Min. Varvtal Max. Varvtal Hand Manuellt varvtal 30.0 K T-Band SA 15.0 C T-Start SA 70 Pa P-min SA 0 Fabriksinst 1 Fel EEP-fel 2 Fel EEP-blockering DSG E1 Analog IN E1 Min. E1 Max. E1 Decimaler E1 Unit 0.0 Pa E1 Justering E2 Funktion E2 AnalogIN E2 Min. PIN-Protection Set protection Save User Setup Alarm sensors Limit Value group2 n-min at group2 Ärv.>Börv.=n+ PiD Reglertyp 2A A1 Function A1 min A1 max A1 Invertering 1A A2 Function A2 min A2 max A2 Invertering D1 Function D1 Invertering Level function Utstyrning min. Utstyrning max. Utstyrning delay Gräns E1Funktion Gräns E1 min Gräns E1 max Lmt E1 Hyst Lmt E1 delay Gräns E2Funkt. OTC 00001:18:18 OTM 00001:18:34 E1 - KTY E1 - Ström E1 - Spänning E2 - KTY E2 - Ström E2 - Spänning D1 D2 E2 Max. KP - D1 Busmode Gräns E2 min D3 E2 Decimaler KI D2 Function Gräns E2 max E2 Unit KD D2 Invertering Lmt E2 Hyst E2 Justering TI D2 Busmode Lmt E2 delay D3 Function Offset funktion D3 Invertering Offset 1 D3 Busmode Offset 2 E1 Invertering Offset Hysteres E2 Invertering Offset fördröjning 1K Function 2K Funktion Invertering Menyplan för tryckreglering med utetemperaturkompenserat börvärde 247 BUSAdress Adressering Parameter Börvärde 2(endast vid behov) Min. Varvtal(endast vid behov) Värde Max. Varvtal(endast vid behov) Temp. område Maxtemp. Mintryck Enter Ner/höger Upp/vänster - 7 -

8 2.02 Utetemperaturstyrning (U) 1. Koppla in nät, motorstyrning och temperaturgivare enligt kopplingsschemat. Temperaturgivare TF. kopplas mellan plint E2 och. OBSERVERA! All programmering rörande Temperaturgivare TF, benämns i regleringen som E1, se menyplan (sid 9) under Grundinställningar och parametern E1 Analog IN som visar E2. Vilket innebär att ansluten Temperaturgivare TF, på plint E2, behandlas som E1. 2. Välj driftsätt 2.02 i menyn Grundinställning. Ställ in, reglerområde, Min. varvtal och Max. varvtal i menyn Inställningar. För U-styrning i bostäder kan 15 C som börvärde och ett reglerområde på 30 C vara lämpligt. 3. För 4-poliga motorer är cosphi ungefär 0,80 vilket också är grundinställningen i regulatorn. Om motorn är 6-polig och cosfi är okänt, ställ in cosfi=0,60 under menyn Motor setup. 4. Grundinställningen är nu klar. Varvtal Max. varvtal Min. varvtal temperatur( C) Reglerområde Bild 2, U-styrning - 8 -

9 Användarmeny Servicemeny(PIN0010) Start Indikering Inställning Händelser Base setup Controller Setup IO Setup Gränsvärden Timer Diagnos - PIN-kod S Språk Återställning ,02 Unicon 15.0 C E1 Actual. E2 Actual 5 C Börvärde1 Utstyrning 5.0 C Börvärde K Reglerområde Min. Varvtal Max. Varvtal Hand Manuellt varvtal 0 Fabriksinst 1 Fel EEP-fel 2 Fel EEP-blockering 2.02 TF E1 Analog IN E1 Min. E1 Max. E1 Decimaler E1 Unit 0.0 Pa E1 Justering E2 Funktion E2 AnalogIN E2 Min. PIN-Protection Set protection Save User Setup Alarm sensors Limit Value group2 n-min at group2 Ärv.>Börv.=n+ PiD Reglertyp 2A A1 Function A1 min A1 max A1 Invertering 1A A2 Function A2 min A2 max A2 Invertering D1 Function D1 Invertering Level function Utstyrning min. Utstyrning max. Utstyrning delay Gräns E1Funktion Gräns E1 min Gräns E1 max Lmt E1 Hyst Lmt E1 delay Gräns E2Funkt. OTC 00001:18:18 OTM 00001:18:34 E1 - KTY E1 - Ström E1 - Spänning E2 - KTY E2 - Ström E2 - Spänning D1 D2 E1 - KTY E1 - Ström E1 - Spänning E2 - KTY E2 - Ström E2 - Spänning D1 D2 D3 D4 E2 Max. KP - D1 Busmode Gräns E2 min D3 D5 E2 Decimaler KI D2 Function Gräns E2 max Timer E2 Unit KD D2 Invertering Lmt E2 Hyst E2 Justering TI D2 Busmode Lmt E2 delay D3 Function Offset funktion D3 Invertering Offset 1 D3 Busmode Offset 2 E1 Invertering Offset Hysteres E2 Invertering Offset fördröjning 1K Function 2K Funktion Invertering Menyplan för utetemperaturstyrning 247 BUSAdress Adressering Inställning Börvärde 2(endast vid behov) Värde Reglerområde Min. Varvtal Max. Varvtal Enter Ner/höger Upp/vänster - 9 -

10 Konfiguration av givaringångar Vid leverans är jumprarna inställda för Analog IN 1 (E1-) för tryckgivare (DSG) och Analog IN 2 (E2-) för temperaturgivare TF. Skall andra signaler användas måste jumprarnas position ändras enligt kopplingsschema till höger. Analog IN 1: E1.1 + E V KTY A, 4-20 ma E1.1 E1.2 E1.1 E1.2 E1.1 E1.2 (Leveransinställning) Analog IN 2: E2.1 + E V KTY A, 4-20 ma E2.1 E2.2 E2.1 E2.2 E2.1 E2.2 (Leveransinställning) I regulatorn så sitter det två stycken vita "jumprar"( se bild nedan), dessa jumprar används till att ställa in vilken signal som gäller för respektive ingång E1 & E2. Jumprarna kan justeras för C / Volt / ma. Strecket som sitter på jumpern skall visa vad som är aktiverat. Var noga med att strecket INTE hamnar mitt emellan 2 lägen

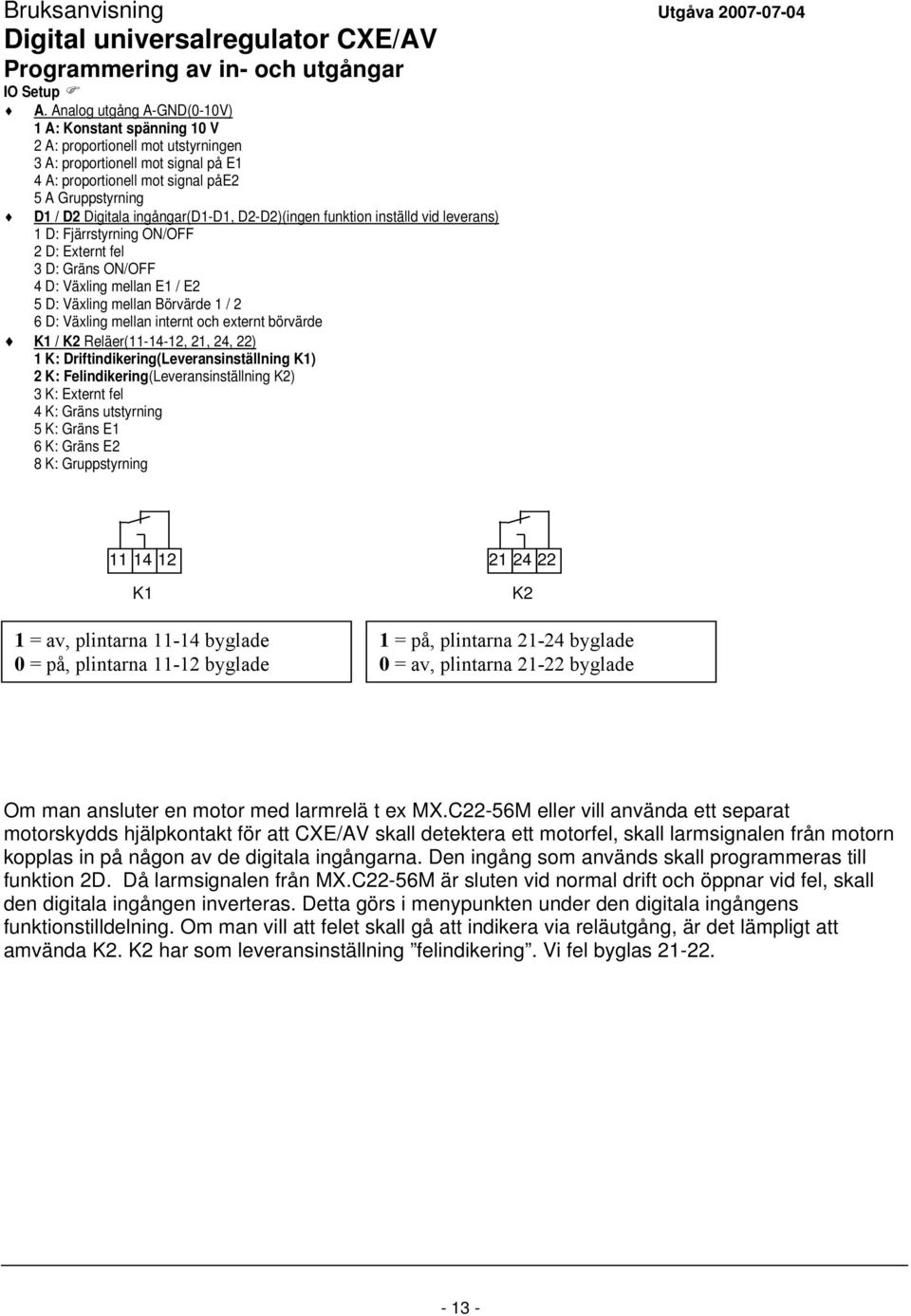

11 Inkoppling av givare A Signal 0-10 V (4-20 ma, 0-20 ma) B Tempg. TF.. KTY10-6 (KTY11-2a) C Tryckg. DSF ma D Tryckg. DSG 0-10V E Lufth. MAL1/ V A E1 E2 24V E2 24V E1 24V E1 1k Signal 0-10 V υ 1 2 DSF2-25 brun gul vit BN YE WH DSG MAL1 / MAL10 Inkopplingsschema CXE/AV(E), CXG-48V(E), CXG-24V(E) 24V DC OUT Digital IN 1/2/3 Analog OUT 1/2 Analog IN 0-10V..1/2 V C ma E2.1 E2.2 Kontaktbelastung contact rating pouvoir de coupure kontaktbelastning max. 5A/250VAC D+ 24V 24V D2 A1 E1 L1 (+) N (-) PE D- D1 D3 A2 E2 E1.1 E Netz / line / secteur Nätanslutning CXE/AV(E) L1 N PE 1~ 230V 50/60Hz DATA A B RS485 + Ausgang output sortie utgång V (Imax=10mA) A2 + Eingang input entrée ingång V E2 CXG-48AV(E) + ~ ~ 48V DC / 24V AC 50/60Hz CXG-24AV(E) + 24V DC + Ausgang output sortie utgång V (Imax=10mA) A1 Eingang input entrée ingång V E1 A1 till motorstyrning Obs polariteten + MCRE14K

12 Driftsätt Driftsätt som är markerade med FET stil, är de driftsätt som beskrivs i denna bruksanvisning Signal A (E1) Varvtalsstyrning, tvåhastighetsdrift Givare B (E1) Temperaturreglering, kyl- och värmeapplikationer 2.02 Givare B (E2) Utetemperaturstyrning, ventilationsapplikationer Givare B (E2) Temperaturreglering med tilläggsfunktioner x Givare B (E1) 1x Givare B (E2) Temperaturreglering med två givare. Medelvärdesberoende x Givare B (E1) 1x Givare B (E2) Temperaturreglering med två givare. Differensberoende Givare C (E1) Tryckreglering för kondensorer Givare C (E1) Tryckreglering för kondensorer. För angivet köldmedium x Givare C (E1) Tryckreglering för tvåkretskondensorer. 1x Givare C (E2) x Givare C (E1) 1x Givare C (E2) Tryckreglering för tvåkretskondensorer. För angivet köldmedium Givare D (E1) Tryckreglering för ventilationssystem x Givare D (E1) 1x Givare B (E2) x Givare D (E1) 1x Bus RS485) Tryckreglering med utetemperaturkompensering av börvärdet. (Leveransinställning) Tryckreglering med utetemperaturkompensering av börvärdet. Temperatur från AXE Givare D (E1) Konstantflödesreglering för ventilationssystem x Givare D (E1) 1x Givare B (E2) Konstantflödesreglering med utetemperaturkompensering av börvärdet Givare E (E1) Lufthastighetsreglering för renrum
