Typ PXET6AQ/PXET10AQ Digital universalregulator för spänningsreglerbara enfasmotorer

Transkript

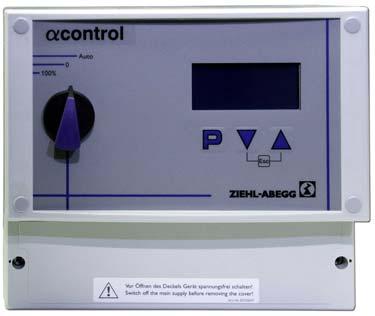

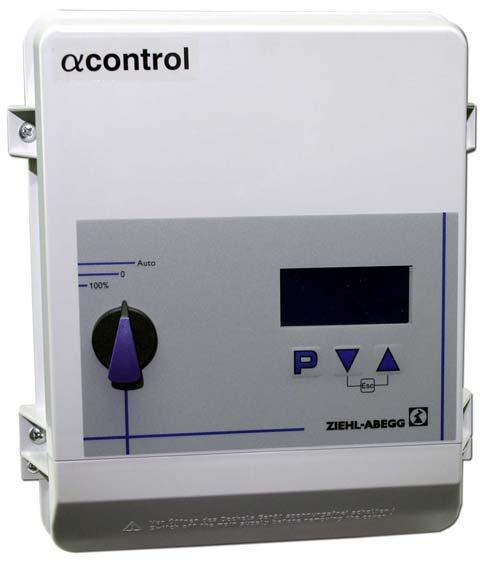

1 αcontrol Typ PXET6AQ/PXET10AQ Digital universalregulator för spänningsreglerbara enfasmotorer Applikation: Tryckreglering, utetemperaturstyrning och utetemperaturkompenserad tryckreglering mm Äggelundavägen 2 Florettgatan 29B Backabergögatan JÄRFÄLLA HELSINGBORG HISINGSBACKA Telefon: Telefax:

2 Att komma igång PXET är en universalregulator. För att anpassa den till aktuellt driftfall måste vissa inställningar göras. Arbetsgång: 1. Inkoppling av givare, nät och motor enligt kopplingsschema. 2. Val av driftsätt och ev. tryckgivares mätområde.. 3. Inställning av reglerparametrar. Följande driftsätt beskrivs i denna manual: 4.01 Tryckreglering (P) Tryckreglering med utetemperaturkompenserat börvärde (PU) Tryckreglering med utetemperaturkompenserat börvärde via BUS (PU-BUS) 2.02 Utetemperaturstyrning (U) För andra driftsätt hänvisar vi till den kompletta instruktionen som du finner på vår hemsida eller rekvirerar i pappersform från oss Tryckreglering (P) 1. Koppla in nät, motor och tryckgivare DSG enligt kopplingsschemat. 2. Välj driftsätt 4.01 i menyn Grundinställning, ställ in tryckgivarens mätområde i menypunkten under(tryckgivarens mätområde framgår av märkskylten, leveransinställning DSG 200). 3. Ställ in det önskade tryckbörvärdet i menyn Inställningar. 4. Grundinställningen är nu klar

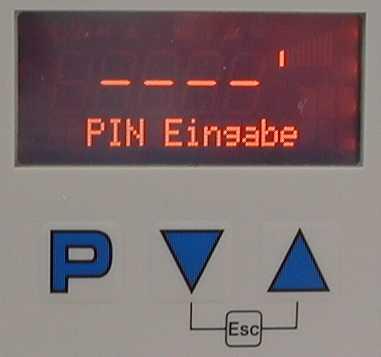

3 Användarmeny Servicemeny(PIN0010) Start Indikering Inställning Händelser Grundinställning Controller Setup IO Setup värden MotorSetup Diagnos - S Språk Återställning ,03 Ucontrol 0,0 Pa E1 Ärvärde. E2 Ärvärde Börvärde1 Utstyrning Börvärde 2 Reglerområde Min. Varvtal Max. Varvtal Manuell Manuellt varvtal Menyplan för tryckreglering Inställningsvärden 0 ErrMotorfel 1 Fel Fasfel 2 Fel Övertemp. 3 msg Leveransinst. 4 msg externt fel 5 Fel EEP-fel 6 Fel EEP-blockering DSG E1 Analog IN E1 Min. E1 Max. E1 Decimaler E1 Enhet 0.0 Pa E1 Justering E2 Funktion E2 AnalogIN E2 Min. E2 Max. E2 Decimaler E2 Enhet E2 Justering Inställningsskydd Save User Setup Alarm givare Värde grupp2 n-min för grupp2 Ärv.>Börv.=n+ PiD Reglertyp KP KI KD TI 1A A Funktion 0.0V A min 10.0V A max A Invertering D1 Funktion D1 Invertering D1 Busmode D2 Funktion D2 Invertering D2 Busmode E1 Invertering E2 Invertering 1K K1 Funktion K1 Invertering 2K K2 Funktion K2 Invertering 247 BUSAdress Addressing Level function Utstyrning min. Utstyrning max. Utstyrning delay E1Funktion E1 min E1 max Lmt E1 Hyst Lmt E1 delay E2Funktion E2 min E2 max Lmt E2 Hyst Lmt E2 delay Offset funktion Offset 1 Offset 2 Offset Hysteres Offset fördröjning 0,80 cosphi Starttid Retardationstid Dämpning 1 Område1 min Område1 max Dämpning2 Område2 min Område2 max Dämpning3 Område3 min Område3 max 25.7 C Kylfläns E1 - KTY E1 - Ström E1 - Spänning E2 - KTY E2 - Ström E2 - Spänning D1 D2 K1 K2 T L1-L2 T L2-L3 TL3-L1 T L1 Parameter Värde Börvärde 2(endast vid behov) Min. Varvtal(endast vid behov) Max. Varvtal(endast vid behov) Enter Ner/höger Upp/vänster - 3 -

4 Tryckreglering med utetemperaturkompenserat börvärde (PU) 1. Koppla in nät, motor, temperaturgivare TF. och tryckgivare DSG enligt kopplingsschemat. 2. Välj driftsätt 4.02 i menyn Grundinställning, ställ in tryckgivarens mätområde i menypunkten under (tryckgivarens mätområde framgår av märkskylten). 3. Vid leverans är starttemperaturen +15 C och temperaturområdet 30 C (tryckgivarens mätområde finns angivet på märkskylten). Mintrycket är vid leverans inställt på 70 Pa. Justera dessa värden och börvärdet vid behov, justeringarna görs under menyn Inställning. 4. Grundinställningen är nu klar. tryck(pa) Mintryck Maxtemp. temperatur( C) Temp.område Bild 1, PU-reglering - 4 -

5 Användarmeny Servicemeny(PIN0010) Start Indikering Inställning Händelser Grundinställning Controller Setup IO Setup värden MotorSetup Diagnos - S Språk Återställning ,03 Ucontrol 0,0 Pa E1 Ärvärde 20,0 C E2 Ärvärde Börvärde1 100,0 Pa Ärvärdesreglering Utstyrning Börvärde 2 Reglerområde Min. Varvtal Max. Varvtal Manuell Manuellt varvtal 30,0 K Temp. område 15,0 C Maxtemp. 70,0 Pa Mintryck 0 ErrMotorfel 1 Fel Fasfel 2 Fel Övertemp. 3 msg Leveransinst. 4 msg externt fel 5 Fel EEP-fel 6 Fel EEP-blockering Menyplan för tryckreglering med utetemperaturkompenserat börvärde DSG E1 Analog IN E1 Min. E1 Max. E1 Decimaler E1 Enhet 0.0 Pa E1 Justering 6E E2 Funktion TF E2 AnalogIN E2 Min. E2 Max. E2 Decimaler E2 Enhet 0,0 K E2 Justering Inställningsskydd Save User Setup Alarm givare Värde grupp2 n-min för grupp2 Ärv.>Börv.=n+ PiD Reglertyp KP KI KD TI 1A A Funktion 0.0V A min 10.0V A max A Invertering D1 Funktion D1 Invertering D1 Busmode D2 Funktion D2 Invertering D2 Busmode E1 Invertering E2 Invertering 1K K1 Funktion K1 Invertering 2K K2 Funktion K2 Invertering 247 BUSAdress Addressing Level function Utstyrning min. Utstyrning max. Utstyrning delay E1Funktion E1 min E1 max Lmt E1 Hyst Lmt E1 delay E2Funktion E2 min E2 max Lmt E2 Hyst Lmt E2 delay Offset funktion Offset 1 Offset 2 Offset Hysteres Offset fördröjning 0,80 cosphi Starttid Retardationstid Dämpning 1 Område1 min Område1 max Dämpning2 Område2 min Område2 max Dämpning3 Område3 min Område3 max 25.7 C Kylfläns E1 - KTY E1 - Ström E1 - Spänning E2 - KTY E2 - Ström E2 - Spänning D1 D2 K1 K2 T L1-L2 T L2-L3 TL3-L1 T L1 Parameter Börvärde 2(endast vid behov) Min. Varvtal(endast vid behov) Värde Max. Varvtal(endast vid behov) Temp. område Maxtemp. Mintryck Enter Ner/höger Upp/vänster - 5 -

6 Tryckreglering med utetemperaturkompenserat börvärde via BUS 1. Koppla in nät, motor och tryckgivare DSG samt kabel för MODBUS alternativt L, enligt kopplingsschemat. 2. Välj driftsätt 4.03 i menyn Grundinställning, ställ in tryckgivarens mätområde i menypunkten under (tryckgivarens mätområde framgår av märkskylten). 3. I menyn IO Setup ställs parameter Addressing i läget. Därefter läggs regleringens adress in i parameter BUS Adress (1, 2, 3, 4, 5, 6, 7, 8 osv) OBSERVERA!!! att varje ansluten reglering i slingan skall ha en egen adress i obruten serieföljd (ex. om 4 regleringar är anslutna skall dessa adresseras; 1, 2, 3, 4). 4. Vid leverans är starttemperaturen +15 C och temperaturområdet 30 C (tryckgivarens mätområde finns angivet på märkskylten). Mintrycket är vid leverans inställt på 70 Pa. Justera dessa värden och börvärdet vid behov, justeringarna görs under menyn Inställning. 5. Grundinställningen är nu klar. 6. För inkopplingar och handhavande av vår Centralenhet typ AXE200, se separat bruksanvisning. tryck(pa) Mintryck Maxtemp. temperatur( C) Temp.område Bild 1, PU-reglering - 6 -

7 Servicemeny(PIN0010) Start Indikering Inställning Händelser Grundinställning Controller Setup IO Setup värden MotorSetup Diagnos - S Språk Återställning ,03 Ucontrol 0,0 Pa E1 Ärvärde 20,0 C E2 Ärvärde Börvärde1 100,0 Pa Ärvärdesreglering Utstyrning Börvärde 2 Reglerområde Min. Varvtal Max. Varvtal Manuell Manuellt varvtal 30,0 K Temp. område 15,0 C Maxtemp. 70,0 Pa Mintryck 0 ErrMotorfel 1 Fel Fasfel 2 Fel Övertemp. 3 msg Leveransinst. 4 msg externt fel 5 Fel EEP-fel 6 Fel EEP-blockering Menyplan för tryckreglering med utetemperaturkompenserat börvärde DSG E1 Analog IN E1 Min. E1 Max. E1 Decimaler E1 Enhet Inställningsskydd Save User Setup Alarm givare 0.0 Pa E1 Justering Värde grupp2 6E E2 Funktion Bus E2 AnalogIN -35,0 ºC E2 Min. 65,0 ºC E2 Max. 1 E2 Decimaler ºC E2 Enhet 0,0 K E2 Justering n-min för grupp2 Ärv.>Börv.=n+ PiD Reglertyp KP KI KD TI 1A A Funktion 0.0V A min 10.0V A max A Invertering 1D D1 Funktion D1 Invertering D1 Busmode 5D D2 Funktion D2 Invertering D2 Busmode E1 Invertering E2 Invertering 1K K1 Funktion K1 Invertering 2K K2 Funktion K2 Invertering 247 BUSAdress Addressing Level function Utstyrning min. Utstyrning max. Utstyrning delay E1Funktion E1 min E1 max Lmt E1 Hyst Lmt E1 delay E2Funktion E2 min E2 max Lmt E2 Hyst Lmt E2 delay Offset funktion Offset 1 Offset 2 Offset Hysteres Offset fördröjning 0,80 cosphi Starttid Retardationstid Dämpning 1 Område1 min Område1 max Dämpning2 Område2 min Område2 max Dämpning3 Område3 min Område3 max 25.7 C Kylfläns E1 - KTY E1 - Ström E1 - Spänning E2 - KTY E2 - Ström E2 - Spänning D1 D2 K1 K2 T L1-L2 T L2-L3 TL3-L1 T L1 Parameter Börvärde 2(endast vid behov) Min. Varvtal(endast vid behov) Värde Max. Varvtal(endast vid behov) Temp. område Maxtemp. Mintryck Enter Ner/höger Upp/vänster - 7 -

8 2.02 Utetemperaturstyrning (U) 1. Koppla in nät, motor och enligt kopplingsschemat. Temperaturgivare TF. kopplas mellan plint E2 och GND. OBSERVERA! All programmering rörande Temperaturgivare TF, benämns i regleringen som E1, se menyplan (sid 9) under Grundinställningar och parametern E1 Analog IN som visar E2. Vilket innebär att ansluten Temperaturgivare TF, på plint E2, behandlas som E1. 2. Välj driftsätt 2.02 i menyn Grundinställning. Ställ in, reglerområde, Min. varvtal och Max. varvtal i menyn Inställningar. För U-styrning i bostäder kan 15 C som börvärde och ett reglerområde på 30 C vara lämpligt. 3. För 4-poliga motorer är cosphi ungefär 0,80 vilket också är grundinställningen i regulatorn. Om motorn är 6-polig och cosfi är okänt, ställ in cosfi=0,60 under menyn Motor setup. 4. Grundinställningen är nu klar. Varvtal Max. varvtal Min. varvtal temperatur( C) Reglerområde Bild 2, (U)-styrning - 8 -

9 Användarmeny Servicemeny(PIN0010) Start Indikering Inställning Händelser Grundinställning Controller Setup IO Setup värden MotorSetup Diagnos - S Språk Återställning ,03 Ucontrol 25.0 C E1 Ärvärde E2 Ärvärde 5.0 C Börvärde1 Utstyrning 5.0 C Börvärde K Reglerområde Min. Varvtal Max. Varvtal Manuell Manuellt varvtal 0 ErrMotorfel 1 Fel Fasfel 2 Fel Övertemp. 3 msg Leveransinst. 4 msg externt fel 5 Fel EEP-fel 6 Fel EEP-blockering Menyplan för utetemperaturstyrning och temperaturreglering 2.02 E2 E1 Analog IN E1 Min. E1 Max. TF E1 Decimaler E1 Enhet 0.0K E1 Justering E2 Funktion E2 AnalogIN E2 Min. E2 Max. E2 Decimaler E2 Enhet E2 Justering Inställningsskydd Save User Setup Alarm givare Värde grupp2 n-min för grupp2 Ärv.>Börv.=n+ Reglertyp KP KI KD TI P 1A A Funktion 0.0V A min 10.0V A max A Invertering D1 Funktion D1 Invertering D1 Busmode D2 Funktion D2 Invertering D2 Busmode E1 Invertering E2 Invertering 1K K1 Funktion K1 Invertering 2K K2 Funktion K2 Invertering 247 BUSAdress Addressing Level function Utstyrning min. Utstyrning max. Utstyrning delay E1Funktion E1 min E1 max Lmt E1 Hyst Lmt E1 delay E2Funktion E2 min E2 max Lmt E2 Hyst Lmt E2 delay Offset funktion Offset 1 Offset 2 Offset Hysteres Offset fördröjning 0,80 cosphi Starttid Retardationstid Dämpning 1 Område1 min Område1 max Dämpning2 Område2 min Område2 max Dämpning3 Område3 min Område3 max 25.7 C Kylfläns E1 - KTY E1 - Ström E1 - Spänning E2 - KTY E2 - Ström E2 - Spänning D1 D2 K1 K2 T L1-L2 T L2-L3 TL3-L1 T L1 Inställning Börvärde 2(endast vid behov) Värde Reglerområde Min. Varvtal Max. Varvtal Enter Ner/höger Upp/vänster - 9 -

10 Konfiguration av givaringångar Vid leverans är jumprarna inställda för Analog IN 1 (E1-GND) för tryckgivare (DSG) och Analog IN 2 (E2-GND) för temperaturgivare TF. Skall andra signaler användas måste jumprarnas position ändras enligt kopplingsschema till höger. Analog IN 1: E1.1 + E V KTY A, 4-20 ma E1.1 E1.2 E1.1 E1.2 E1.1 E1.2 (Leveransinställning) Analog IN 2: E2.1 + E V KTY A, 4-20 ma Inkoppling av givare E2.1 E2.2 E2.1 E2.2 E2.1 E2.2 (Leveransinställning) A Signal 0-10 V (4-20 ma, 0-20 ma) A E1 GND B Tempg. TF.. KTY10-6 (KTY11-2a) E2 GND C Tryckg. DSF ma 24V E2 GND D Tryckg. DSG V 24V E1 GND E Lufth. MAL1/ V 24V E1 GND 1k Signal 0-10 V υ 1 2 DSF2-25 brun gul vit BN YE WH DSG MAL1 / MAL10 Inkopplingsschema PXET6/10AQ Auto 0 Kontaktbelastung contact rating pouvoir de coupure kontaktbelastning max. 5A/250VAC D- D+ Digital IN 1 Analog OUT 1 Digital IN 2 V Analog IN 2 C Analog IN 1 ma E1.1 E2.1 E1.2 E2.2 TK D1 A1 D2 E2 E1 GND PE PE N N L1 L1 U1 U1 U2 U V TK D1 GND D2 GND GND K1 K2 1* PE PEUN13K N L1 Netz / line / secteur Nätanslutning 1~ 230V 50/60Hz U1 U2 PE TK TK M 1~ 1~ Motor mit eingebauten Thermokontakten with internal thermocontacts à thermocontacts intégrés med integrerade termokontakter DATA + - GND RS485 1* Wenn Funktion nicht benötigt wird, Klemmen brücken If function is not needed, terminals must be bridged Si la fonction n est pas utile, les bornes doivent être reliées Om funktionen inte amvänds, måste plintarna byglas + Ausgang / output sortie / utgång V (Imax=10mA) + 2 Eingang / input entrée / ingång V (Ri>100k) mA mA KTY10-6 ( C) + 1 Eingang / input entrée / ingång V (Ri>100k) mA mA KTY10-6 ( C)
