QUICK GUIDE Master reset, initiering och adressering. Master Reset av LCU6516

Transkript

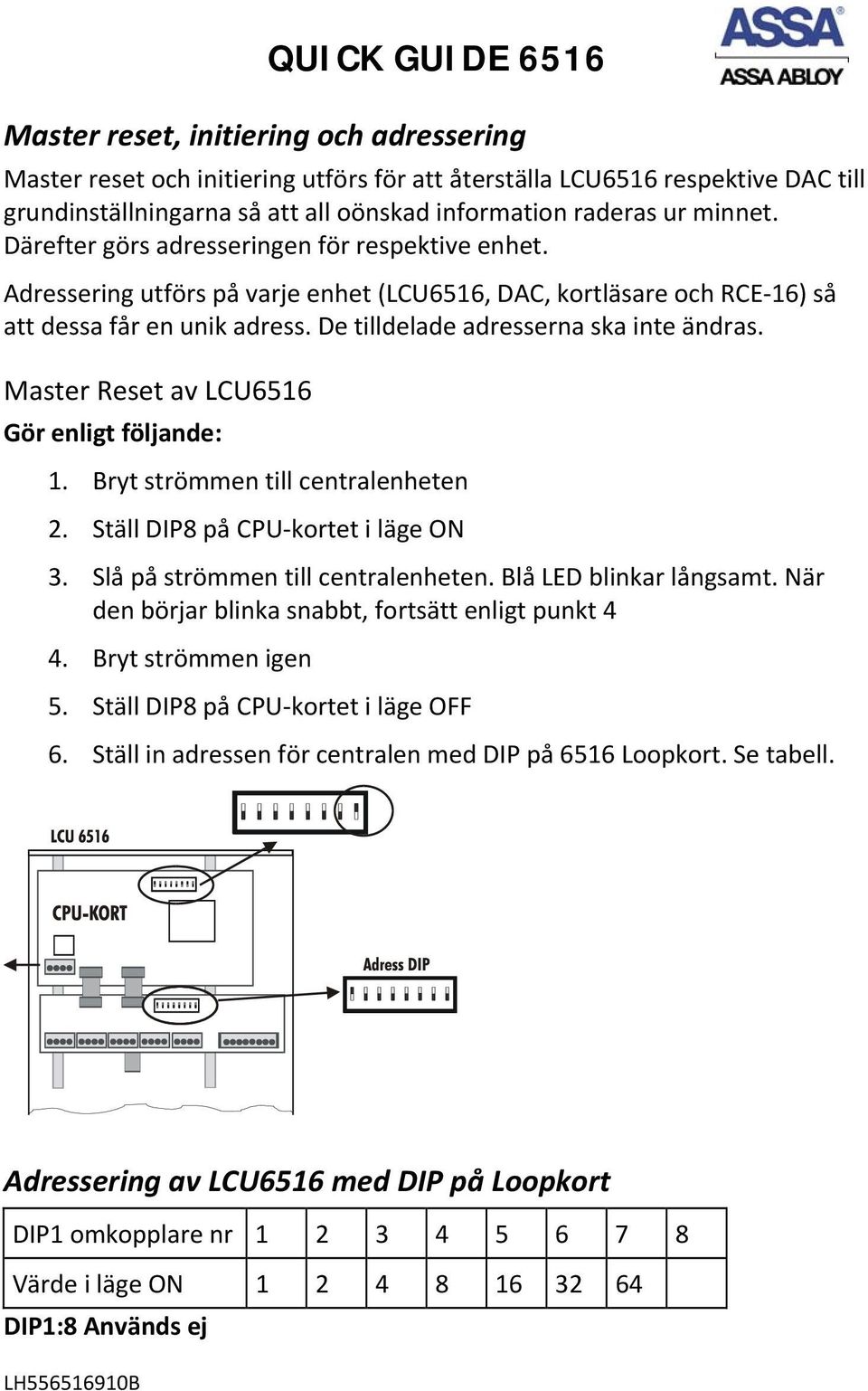

1 Master reset, initiering och adressering Master reset och initiering utförs för att återställa LCU6516 respektive DAC till grundinställningarna så att all oönskad information raderas ur minnet. Därefter görs adresseringen för respektive enhet. Adressering utförs på varje enhet (LCU6516, DAC, kortläsare och RCE 16) så att dessa får en unik adress. De tilldelade adresserna ska inte ändras. Master Reset av LCU6516 Gör enligt följande: 1. Bryt strömmen till centralenheten 2. Ställ DIP8 på CPU kortet i läge ON 3. Slå på strömmen till centralenheten. Blå LED blinkar långsamt. När den börjar blinka snabbt, fortsätt enligt punkt 4 4. Bryt strömmen igen 5. Ställ DIP8 på CPU kortet i läge OFF 6. Ställ in adressen för centralen med DIP på 6516 Loopkort. Se tabell. Adressering av LCU6516 med DIP på Loopkort DIP1 omkopplare nr Värde i läge ON DIP1:8 Används ej LH B

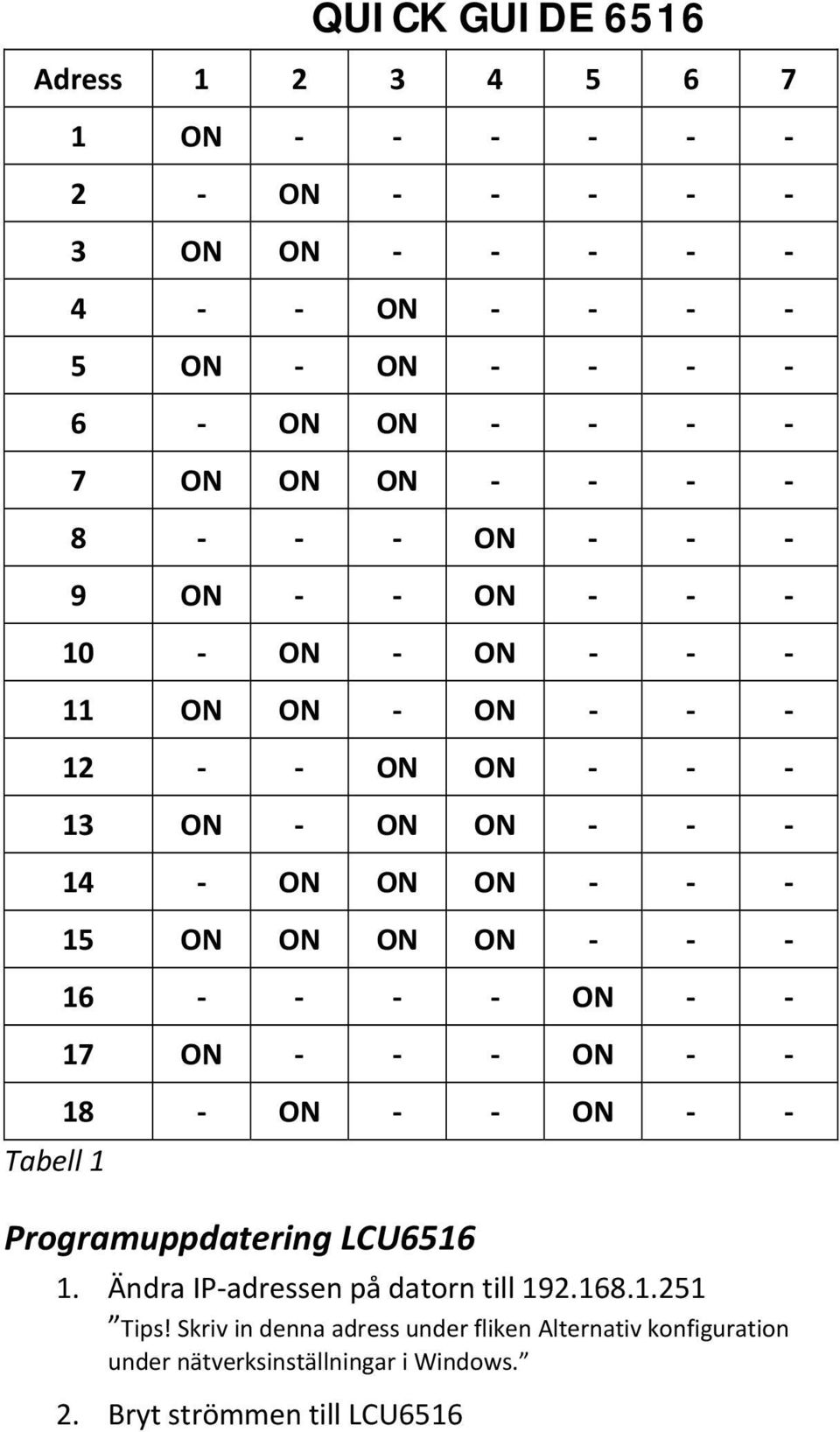

2 Adress Tabell 1 1 ON 2 ON 3 ON ON 4 ON 5 ON ON 6 ON ON 7 ON ON ON 8 ON 9 ON ON 10 ON ON 11 ON ON ON 12 ON ON 13 ON ON ON 14 ON ON ON 15 ON ON ON ON 16 ON 17 ON ON 18 ON ON Programuppdatering LCU Ändra IP adressen på datorn till Tips! Skriv in denna adress under fliken Alternativ konfiguration under nätverksinställningar i Windows. 2. Bryt strömmen till LCU6516

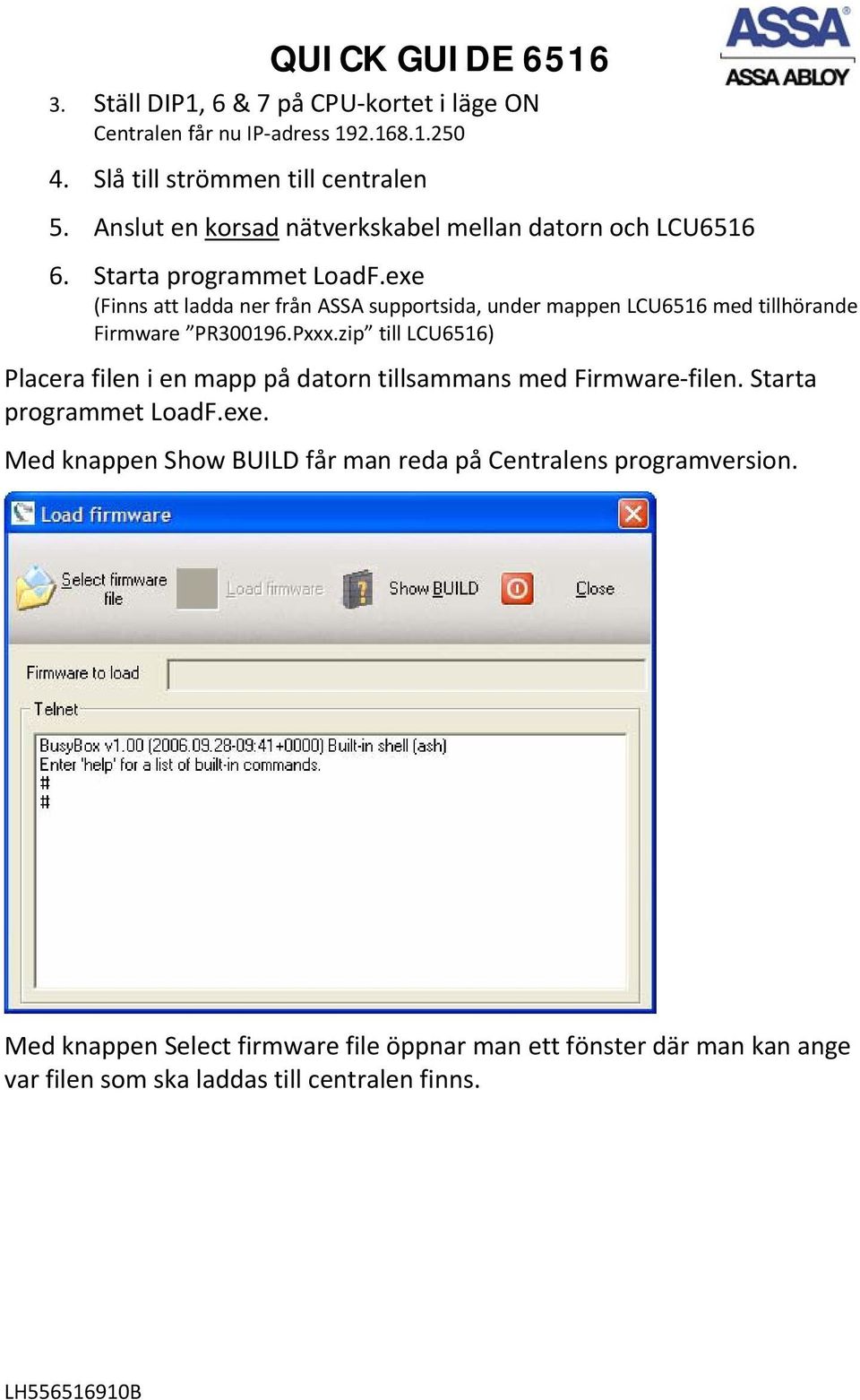

3 3. Ställ DIP1, 6 & 7 på CPU kortet i läge ON Centralen får nu IP adress Slå till strömmen till centralen 5. Anslut en korsad nätverkskabel mellan datorn och LCU Starta programmet LoadF.exe (Finns att ladda ner från ASSA supportsida, under mappen LCU6516 med tillhörande Firmware PR Pxxx.zip till LCU6516) Placera filen i en mapp på datorn tillsammans med Firmware filen. Starta programmet LoadF.exe. Med knappen Show BUILD får man reda på Centralens programversion. Med knappen Select firmware file öppnar man ett fönster där man kan ange var filen som ska laddas till centralen finns. LH B

4 Välj fil, och klicka på knappen Öppna När filen är vald, är knappen Load firmware synlig. Klicka på knappen för att ladda filen till centralen.

5 Filen laddas nu till centralen, detta kan ta några minuter. När LoadF programmet avslutas/försvinner från datorskärmen, startar centralen om. När WDOG LED åter blinkar snabbt är LCU6516 klar. Felmeddelande Port 5002 är upptagen, felet ovan kan bero på att ARX servern är startad på datorn. Starta ARX Server Manager och stoppa tjänsten. LH B

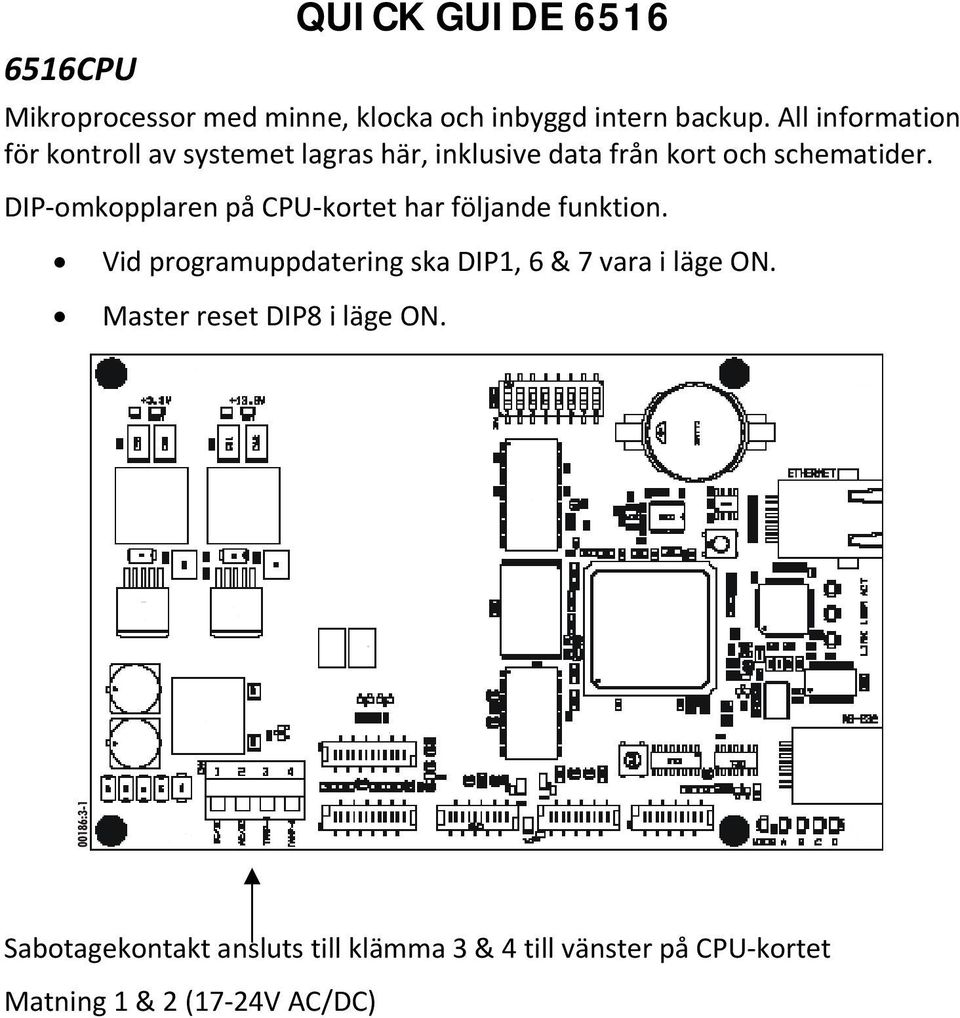

6 6516CPU QUICK GUIDE 6516 Mikroprocessor med minne, klocka och inbyggd intern backup. All information för kontroll av systemet lagras här, inklusive data från kort och schematider. DIP omkopplaren på CPU kortet har följande funktion. Vid programuppdatering ska DIP1, 6 & 7 vara i läge ON. Master reset DIP8 i läge ON. Sabotagekontakt ansluts till klämma 3 & 4 till vänster på CPU kortet Matning 1 & 2 (17 24V AC/DC)

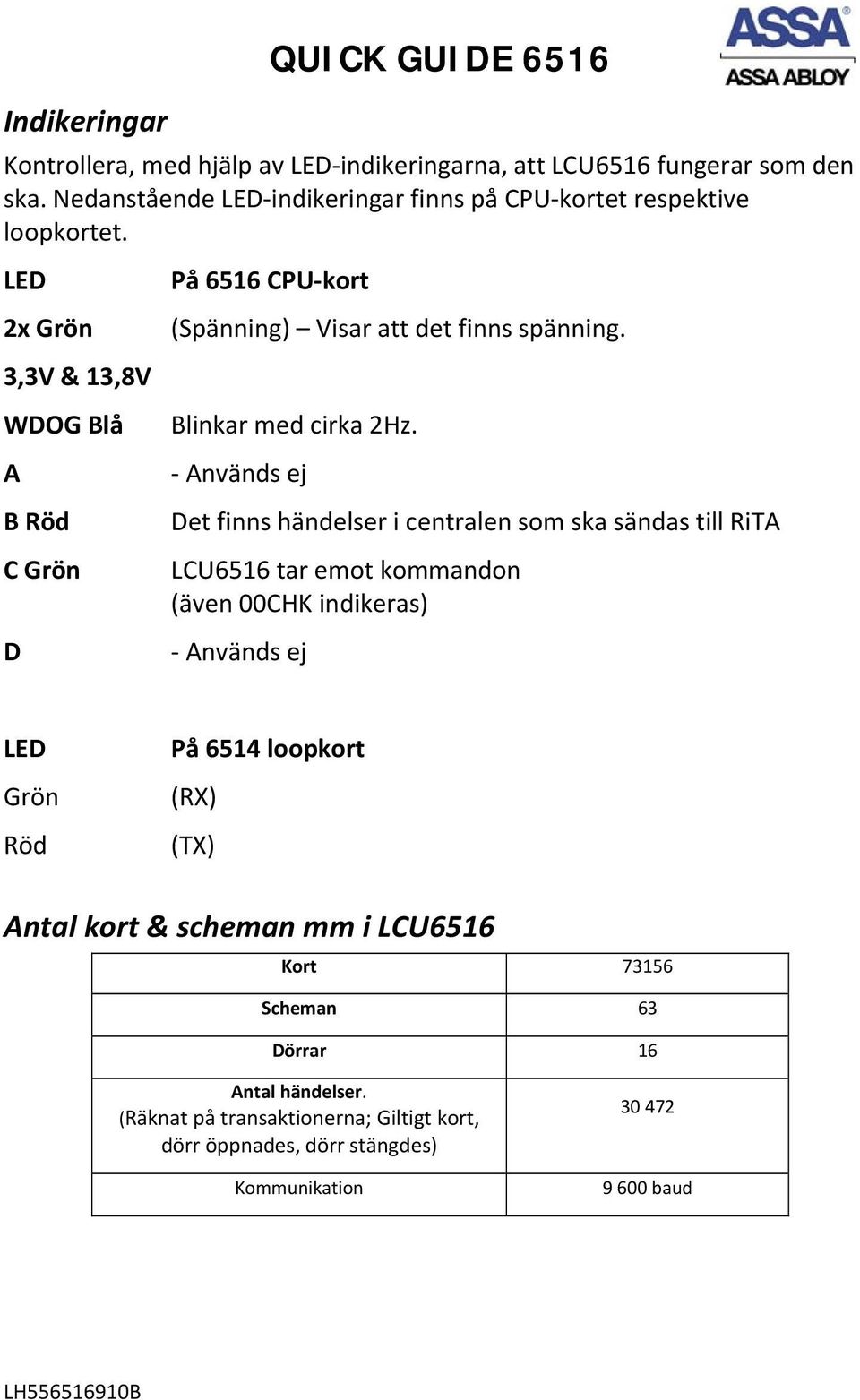

7 Indikeringar QUICK GUIDE 6516 Kontrollera, med hjälp av LED indikeringarna, att LCU6516 fungerar som den ska. Nedanstående LED indikeringar finns på CPU kortet respektive loopkortet. LED 2x Grön 3,3V & 13,8V WDOG Blå A B Röd C Grön D På 6516 CPU kort (Spänning) Visar att det finns spänning. Blinkar med cirka 2Hz. Används ej Det finns händelser i centralen som ska sändas till RiTA LCU6516 tar emot kommandon (även 00CHK indikeras) Används ej LED Grön Röd På 6514 loopkort (RX) (TX) Antal kort & scheman mm i LCU6516 Kort Scheman 63 Dörrar 16 Antal händelser. (Räknat på transaktionerna; Giltigt kort, dörr öppnades, dörr stängdes) Kommunikation baud LH B

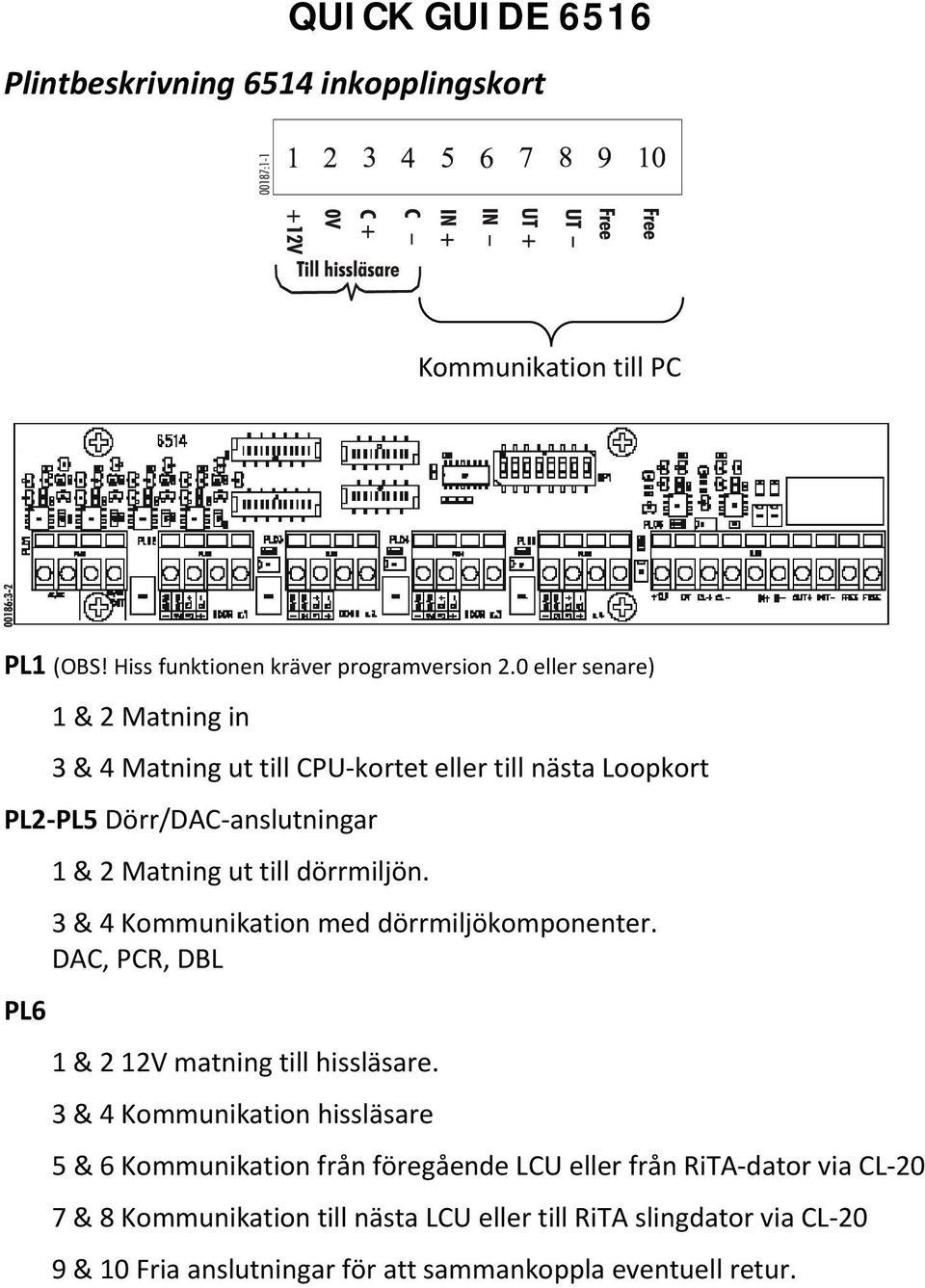

8 Plintbeskrivning 6514 inkopplingskort Kommunikation till PC PL1 (OBS! Hiss funktionen kräver programversion 2.0 eller senare) 1 & 2 Matning in 3 & 4 Matning ut till CPU kortet eller till nästa Loopkort PL2 PL5 Dörr/DAC anslutningar PL6 1 & 2 Matning ut till dörrmiljön. 3 & 4 Kommunikation med dörrmiljökomponenter. DAC, PCR, DBL 1 & 2 12V matning till hissläsare. 3 & 4 Kommunikation hissläsare 5 & 6 Kommunikation från föregående LCU eller från RiTA dator via CL 20 7 & 8 Kommunikation till nästa LCU eller till RiTA slingdator via CL 20 9 & 10 Fria anslutningar för att sammankoppla eventuell retur.
