TandD trådlösa loggers med RTR-57U terminal.

Transkript

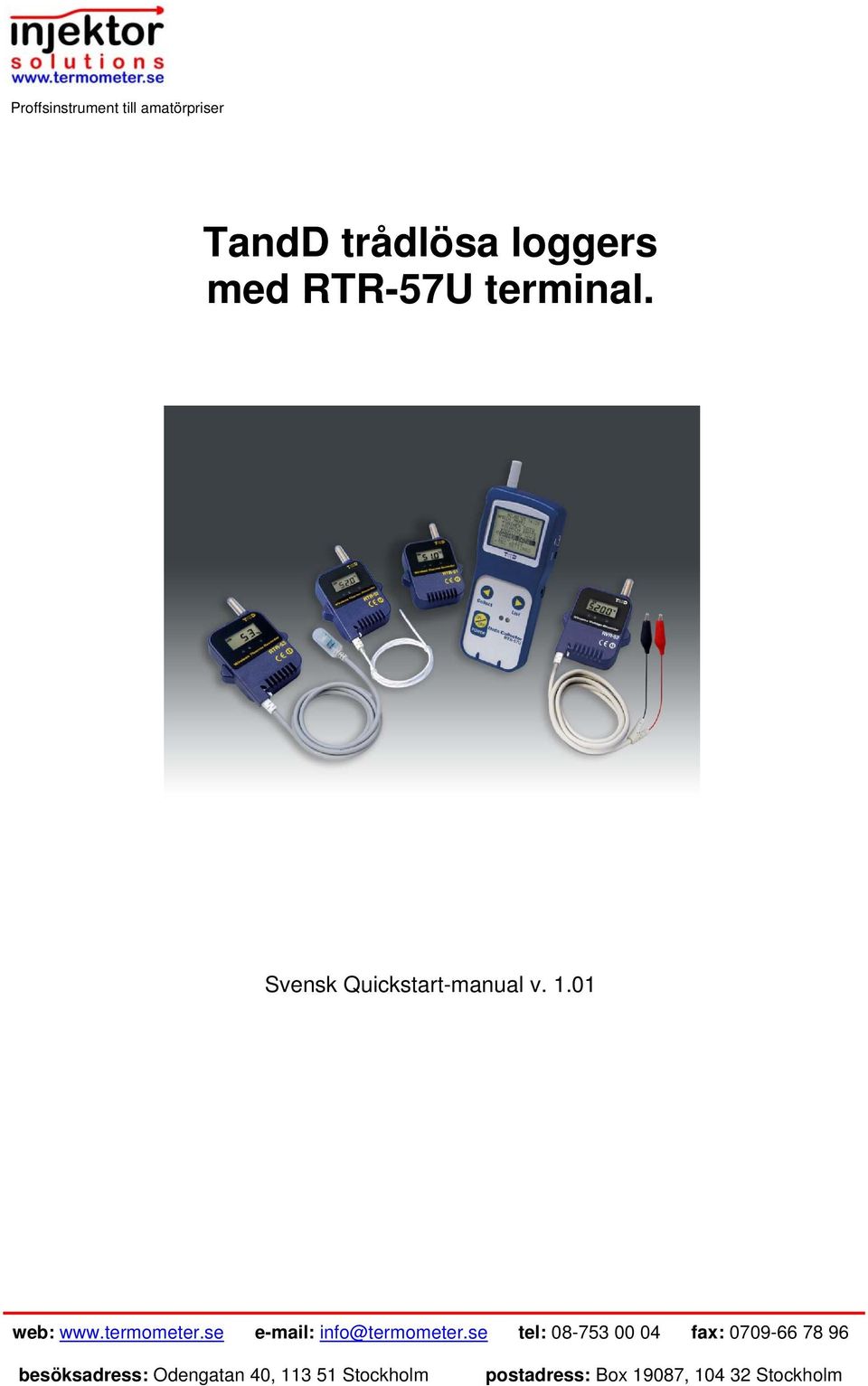

1 TandD trådlösa loggers med RTR-57U terminal. Svensk Quickstart-manual v. 1.01

2 Att tänka på: Var noga med att inte skada den vita givarsladden (logger med extern givare) genom klämning. Kontrollera alltid efter det att loggerparametrar ändrats, att Rec syns i fönstret på loggers. Det innebär att loggers spelar in data. Avståndet över vilket mätdata kan skickas mellan loggers och handterminalen är c:a 100 meter i öppen terräng. För med detaljerade och grundläggande information, rekommenderar För att köra systemet behöver du gå igenom följande steg: 1.Installation av PC-programvara 2.Installation av USB-drivrutin för att programmera loggers och handterminalen 3.Programmering av loggers; indelning i grupper, namn på logger (mätställe), inställning av mätparametrar; mätintervall (hur ofta skall loggern mäta data) och larmgränser (vid vilka temperaturer ska larm utlösas för otillåtna värden). 4. Insamla och utvärdera mätdata 1 Installation av PC-programvara Vänta med att koppla den handhållna terminalen till din PC! Installera först programvaran från CD:n och starta programmet (högst i menylistan på CD:n).

3 2 Installation av USB-drivrutin USB-drivrutinen behövs för att terminalen ska prata med din PC. Koppla upp handterminalen med den medföljande USB-kabeln. Din PC kommer fråga om du vill söka efter drivrutin. Svara Ja, bara denna gång och tryck <Enter>. Efter ett tag kommer du få meddelande om att även USB-installationen är klar. Drag ur USB-kontakten ur terminalen och anslut den igen! Nu ska det gå att göra nödvändiga inställningar i loggers och handterminalen. 3 Inställning av mätparametrar När du startar ditt nya program kommer följande programmeny upp: Det första som skall göras är att Registrera dina enheter i systemet. Alltså går du till knappen Remote Unit Registration och trycker på den. Då kommer menyn enligt nedan visas. Koppla sedan in den handhållna terminalen till din PC via USB-kabeln. Sedan skall varje logger läggas upp-och-ner på handterminalen, en efter en. Placera så att de optiska givarna på logger och handterminal får kontakt med varandra, så att programmering av mätparametrar kan ske. När loggern ligger rätt placerad på handterminalen, kan man genom att välja View Remote Info, enligt nedan, se information om loggern.

4 Genom att välja Collect Registration Info överförs befintlig loggerkonfiguration till kolumnen till vänster; Registration Contents. Genom att välja New Registration eller Change/Delete kan man namnge mätgruppen och loggerns individuella namn; t.ex. Frys 1 etc. för att veta vilka mätdata som härör till vilken logger/mätplats. När man valt New Registration, så dyker menyn upp enligt nedan; Skriv då t.ex. FRYS 1 som då skall tillhöra logger-grupp 1. Fortsätt sedan så med alla nya loggers som skall registreras. Efter det att Register klickats på, kommer den första loggern; FRYS 1 att finnas med i listan över registrerade loggers. Se nedan:

5 Inställning av mätsätt och mätparametrar Låt varje logger ligga kvar på handenheten för att fortsätta programmera varje logger. I programmenyn, gå nu till knappen RTR-51/52 eller RTR-53, beroende på vilken loggertyp som skall användas. Gå till fliken Start Recording för att göra nödvändiga inställningar enligt nedan. Vi rekommenderar som standard Immediate Start, Recording Interval 15 min och Recording Mode Endless (inspelningen stannar aldrig utan mätdata skrivs över när minnet blir fullt). Under Detailed Settings, kan man ställa in godtagbara mätvärden. Se nedan: För att sätta igång temploggern är det nu viktigt att trycka på knappen Start Recording. REC skall nu synas i fönstret på varje logger som har börjat spela in mätdata.

6 4 Insamla och utvärdera mätdata Om temploggers har programmerats korrekt, kommer varje logger spela in tills minnet blir fullt, och sedan börja skriva över minnet från första början igen. Detta pågår sedan kontinuerligt, eller till dess att man stannar loggern eller väljer att programmera om den. Det innebär att de senaste data från de senaste 166 dagarna alltid finns tillgängliga i loggers (mätning 4 ggr per timme). Hämta ner temperaturdata Med handterminalen för att se data i displayen: Rulla tumhjulet och tryck in det för att välja menyerna enligt nedan:

7 Data finns nu nerladdad för Frysen i handterminalen. Upprepa proceduren för övriga loggers. När detta är gjort, kan man sedan via USB-kabeln till PC:n ladda ner alla data för utskrift och grafer. Monitor Mode För att i realtid kontrollera temperaturen i de olika trådlösa loggers, kan man använda optionen Monitor Mode. Genom att välja All Groups kommer alla loggers avscannas och deras temperaturdata visas sekventiellt på displayen.

8 Överföra data till PC Data kan inte överföras trådlöst till PC, så man måste först koppla in USB-kabeln. Starta programmet och klicka på RTR-57C/57U Välj de filer, som du alltså laddat ner trådlöst från loggers, i menyn nedan: Klicka sedan på Download Data. De nedladdade data visas sedan på PC:ns skärm för utvärdering.

9 Vi rekommenderar att temploggers hela tiden sitter kvar på sina mätställen för bibehålla kontinuerlig datainsamling.
