1 SOFTWARE INSTALLATIONS- BESKRIVNING Version 1.0 September 2006 Softwarepaket Native Instruments Guitar Combos BEHRINGER Edition (PC/Mac) Kristal Audio Engine (PC) Audacity (PC/Mac) BEHRINGER USB AUDIO Drivenhet

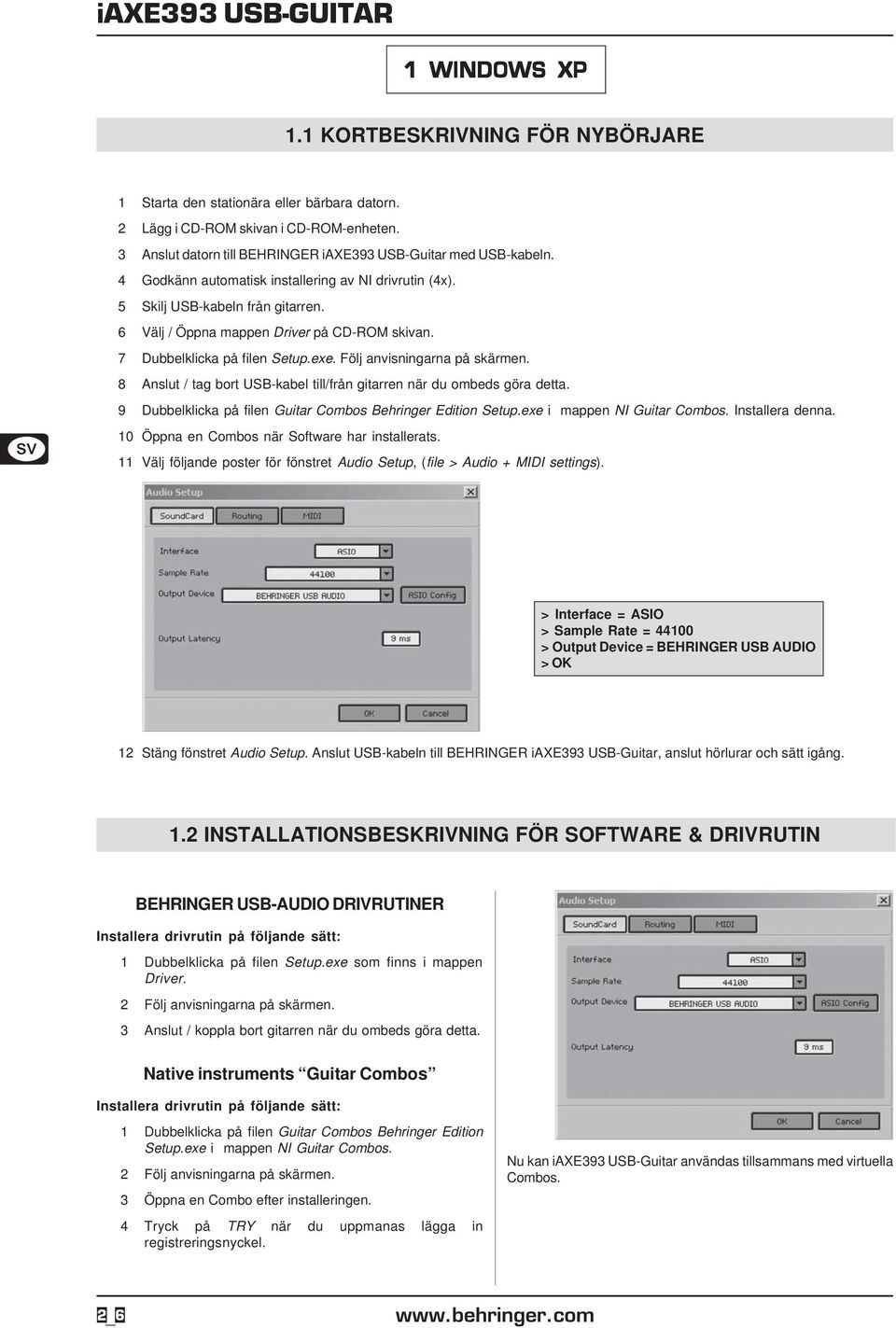

2 1 WINDOWS XP 1.1 KORTBESKRIVNING FÖR NYBÖRJARE 1 Starta den stationära eller bärbara datorn. 2 Lägg i CD-ROM skivan i CD-ROM-enheten. 3 Anslut datorn till BEHRINGER iaxe393 USB-Guitar med USB-kabeln. 4 Godkänn automatisk installering av NI drivrutin (4x). 5 Skilj USB-kabeln från gitarren. 6 Välj / Öppna mappen Driver på CD-ROM skivan. 7 Dubbelklicka på filen Setup.exe. Följ anvisningarna på skärmen. 8 Anslut / tag bort USB-kabel till/från gitarren när du ombeds göra detta. 9 Dubbelklicka på filen Guitar Combos Behringer Edition Setup.exe i mappen NI Guitar Combos. Installera denna. 10 Öppna en Combos när Software har installerats. 11 Välj följande poster för fönstret Audio Setup, (file > Audio + MIDI settings). > Interface = ASIO > Sample Rate = > Output Device = BEHRINGER USB AUDIO > OK 12 Stäng fönstret Audio Setup. Anslut USB-kabeln till BEHRINGER iaxe393 USB-Guitar, anslut hörlurar och sätt igång. 1.2 INSTALLATIONSBESKRIVNING FÖR SOFTWARE & DRIVRUTIN BEHRINGER USB-AUDIO DRIVRUTINER Installera drivrutin på följande sätt: 1 Dubbelklicka på filen Setup.exe som finns i mappen Driver. 3 Anslut / koppla bort gitarren när du ombeds göra detta. Native instruments Guitar Combos Installera drivrutin på följande sätt: 1 Dubbelklicka på filen Guitar Combos Behringer Edition Setup.exe i mappen NI Guitar Combos. 3 Öppna en Combo efter installeringen. 4 Tryck på TRY när du uppmanas lägga in registreringsnyckel. Nu kan iaxe393 USB-Guitar användas tillsammans med virtuella Combos.

3 AUDIO INSTÄLLNINGAR iaxe393 USB-GUITAR Öppna en Combos. Välj fliken SoundCard i fönstret Audio Setup och ställ in BEHRINGER USB AUDIO som Output Device. Konfigurera latensen med knappen ASIO Config, om Output Latency överskrider 16 ms. Under USB-fliken: 1 Ställ in Device på BEHRINGER USB AUDIO. 2 Ställ Output/Input Channels på Samplerate och Resolution kan ej ställas in. Under ASIO-fliken: 1 Ställ Application priority på Above Normal, så länge inte stabilitetsproblem förekommer i systemet. 2 Ställ in System performance på Highspeed eller Rapid, för att möjliggöra korta latensvärden. Om tonbortfall märks så pröva alternativet inställning Fast. 1.3 ÅTTGÄRDANDE AV FEL HOS IAXE393 UBS-GUITAR Fel: USB AUDIO Codec godkänns inte av Windows, ingen registrering i Windows systemmanager eller ett annat gränssnitt. Anslut iaxe USB-gitarren direkt till datorn och undvik en UBS-Hub. Kontrollera om USB-gränssnittet fungerar (fungerar det tillsammans med skrivare etc?). Vid behov, kontrollera om USB-gränssnittet är aktiverat i motsvarande apparats BIOS. Fel: Windows drivrutinsinstallering avslutades inte (t.ex. felmeddelande 10 eller 39) eller ett annat USB-gränssnitt. Anslut iaxe USB-gitarren direkt till datorn och undvik en UBS-Hub. Kör, om möjlighet, installeringen på en annan dator. Fel: Installeringen av BEHRINGER USB AUDIO-drivrutin misslyckades med felmeddelandet Error 0x0006 eller ett annat USB-gränssnitt. Stäng programmet och installera för BEHRINGER USB AUDIO-drivrutinen (Setup.exe) från CD-ROM skivan igen. Ladda ner aktuell ASIO-drivrutin från Internetsidan Fel: ASIO-USB Control Panel visar inte BEHRINGER USB AUDIO eller ett annat USB-gränssnitt. Anslut iaxe USB-gitarren direkt till datorn och undvik en UBS-Hub. Stäng programmet och installera för BEHRINGER USB AUDIO-drivrutinen (Setup.exe) från CD-ROM skivan igen. Fel: Latenstiden är för lång Ställ in kortare latenstid. Starta programmet ASIO-USB Control Panel inom Audio-Software (beteckning: ASIO configuration eller liknande). USB Device = BEHRINGER USB AUDIO. Klicka på fliken ASIO. System Performance = Rapid (eller t.o.m Highspeed). Välj knappen Close. Fel: Knackande ljus och bortfall under inspelning (latenstid är för kort) Ställ in högre latenstid. Upprepa steg 2-4 som vid fel: Latenstid är för lång. System Performance = Normal. Välj knappen Close.

4 2 MACINTOSH OS X 2.1 KORTBESKRIVNING FÖR NYBÖRJARE 1 Starta Mac datorn. 2 Lägg mappen Audio MIDI Setup (Configuration) från Macintosh HD > Application > Utilities på Dock med hjälp av drag and drop, om detta inte skett. 3 Lägg i CD-ROM skivan i CD-ROM-enheten. 4 Anslut Mac datorn till BEHRINGER iaxe393 USB-Guitar med USB-kabeln. 5 Öppna mappen NI Guitar Combos. 6 Starta Guitar Combos Installer. 7 Välj en NI Guitar Combos och öppna den. 8 Välj fönstret Audio Setup under Preferences (produktnamn beror på OS X Version). OS 10.3 och äldre OS 10.4 och nyare > Interface = CoreAudio > Sample Rate = > Output Device = USB AUDIO CODEC > OK > Interface = CoreAudio > Sample Rate = > Output Device = BEHRINGER USB AUDIO > OK 10 Öppna Audio MIDI Setup på Dock (Configuration). 11 Välj dessa inställningar: > Interface = Audio MIDI Setup (Config.) > Audio Output tab > Format = 44100,0 Hz and 2ch-16bit 12 Stäng fönstret Audio MIDI Setup (Configuration). Anslut USB-kabeln till BEHRINGER iaxe393 USB-Guitar, anslut hörlurar och sätt igång.

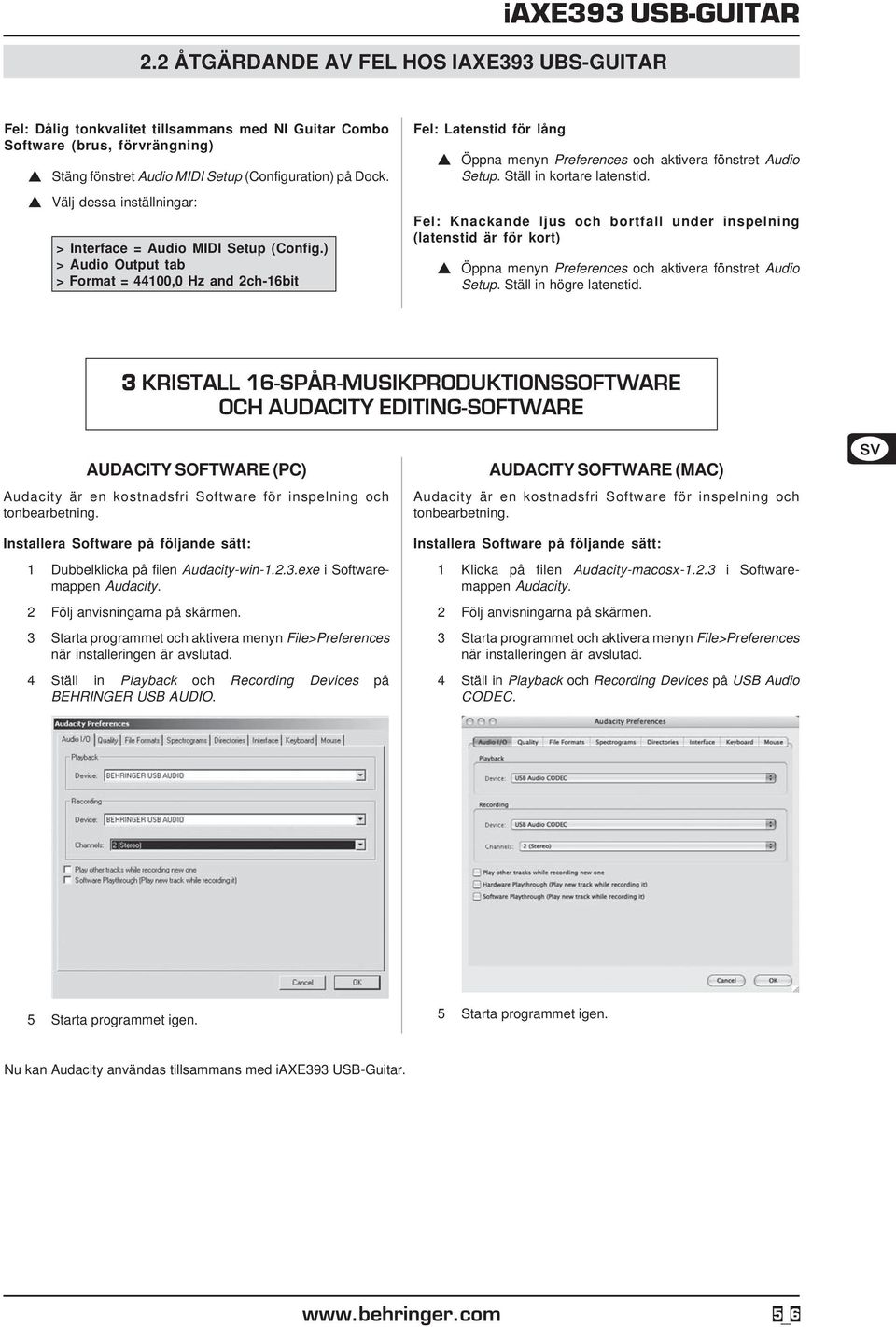

5 2.2 ÅTGÄRDANDE AV FEL HOS IAXE393 UBS-GUITAR Fel: Dålig tonkvalitet tillsammans med NI Guitar Combo Software (brus, förvrängning) Stäng fönstret Audio MIDI Setup (Configuration) på Dock. Välj dessa inställningar: > Interface = Audio MIDI Setup (Config.) > Audio Output tab > Format = 44100,0 Hz and 2ch-16bit Fel: Latenstid för lång Öppna menyn Preferences och aktivera fönstret Audio Setup. Ställ in kortare latenstid. Fel: Knackande ljus och bortfall under inspelning (latenstid är för kort) Öppna menyn Preferences och aktivera fönstret Audio Setup. Ställ in högre latenstid. 3 KRISTALL 16-SPÅR-MUSIKPRODUKTIONSSOFTWARE OCH AUDACITY EDITING-SOFTWARE AUDACITY SOFTWARE (PC) Audacity är en kostnadsfri Software för inspelning och tonbearbetning. Installera Software på följande sätt: 1 Dubbelklicka på filen Audacity-win exe i Softwaremappen Audacity. 3 Starta programmet och aktivera menyn File>Preferences när installeringen är avslutad. 4 Ställ in Playback och Recording Devices på BEHRINGER USB AUDIO. AUDACITY SOFTWARE (MAC) Audacity är en kostnadsfri Software för inspelning och tonbearbetning. Installera Software på följande sätt: 1 Klicka på filen Audacity-macosx i Softwaremappen Audacity. 3 Starta programmet och aktivera menyn File>Preferences när installeringen är avslutad. 4 Ställ in Playback och Recording Devices på USB Audio CODEC. 5 Starta programmet igen. 5 Starta programmet igen. Nu kan Audacity användas tillsammans med iaxe393 USB-Guitar.

6 KRISTAL SOFTWARE (PC) Kristal Audio Engine är en effektfull flerspårs-recorder/audio Sequenzer för Windows. 6 Aktivera menypunkten Engine>Preferences och välj Audio Setup i listan. Installera Software på följande sätt: 1 Dubbelklicka på filen KRISTAL_AE_Setup.exe i Software-mappen Kristal. 3 Starta programmet och aktivera menyn File>Preferences när installeringen är avslutad. 4 Aktivera menypunkten Engine>Preferences och välj Devices i listan. 5 Välj BEHRINGER USB AUDIO inom ASIO-sektionen, så som visas nedan. Alla övriga fält i detta fönster skall inte väljas. 7 Klicka på fönstret ASIO Control Panel. Läs sidan 2 i kapitel 1.2 innan inställningar utförs i fönstret ASIO Control Panel. 8 Starta programmet igen. Nu kan Kristal Audio Engine användas tillsammans med iaxe393 USB-Guitar. Tekniska ändringar och ändringar av utseendet förbehålles. Alla uppgifter var aktuella vid tryckning. Mac är ett varumärke som tillhör Apple Computer Inc., registrerat i U.S.A och andra länder. Windows är ett varumärke som tillhör Microsoft Corporation, registrerat i U.S.A och andra länder. De här avbildade eller nämnda namn på andra företag, institutioner eller publikationer och deras respektive logotyper är registrerade varumärken och tillhör dess innehavare. Med användningen av dessa hävdar BEHRINGER inget anspråk på de registrerade varumärken eller något existerande samband mellan varumärkesinnehavaren och BEHRINGER. BEHRINGER garanterar ej för att beskrivningar, illustrationer och uppgifter är rätt och fullständiga. Avbildade färger och specifikationer kan avvika obetydligt från produkten. BEHRINGER produkter kan enbart köpas hos auktoriserade återförsäljare. Distributörer och återförsäljare är inte några befullmäktigade ombud till BEHRINGER och saknar behörighet att på något sätt binda BEHRINGER rättsligt vare sig det handlar om en uttrycklig eller konkludent handling. Denna bruksanvisning är skyddad av upphovsrätten. Varje duplicering resp. Nytryck, även av utdrag och varje återgivning av illustrationer, även i förändrat skick, får endast göras med BEHRINGER International GmbH skriftliga tillåtelse. BEHRINGER är ett registrerat varumärke. ALLA RÄTTIGHETER FÖRBEHÅLLS 2006 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str , Willich-Münchheide II, Tyskland. Tel , Fax
