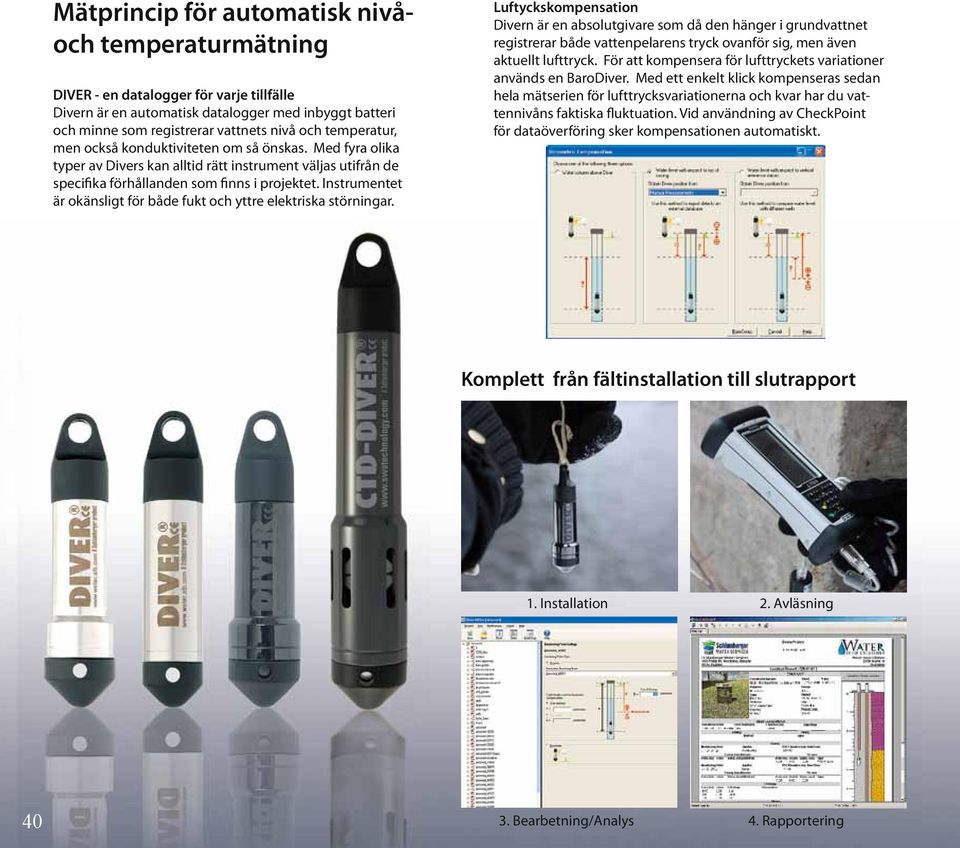

1 Mätprincip för automatisk nivåoch temperaturmätning DIVER - en datalogger för varje tillfälle Divern är en automatisk datalogger med inbyggt batteri och minne som registrerar vattnets nivå och temperatur, men också konduktiviteten om så önskas. Med fyra olika typer av Divers kan alltid rätt instrument väljas utifrån de specifika förhållanden som finns i projektet. Instrumentet är okänsligt för både fukt och yttre elektriska störningar. Luftyckskompensation Divern är en absolutgivare som då den hänger i grundvattnet registrerar både vattenpelarens tryck ovanför sig, men även aktuellt lufttryck. För att kompensera för lufttryckets variationer används en. Med ett enkelt klick kompenseras sedan hela mätserien för lufttrycksvariationerna och kvar har du vattennivåns faktiska fluktuation. Vid användning av CheckPoint för dataöverföring sker kompensationen automatiskt. Komplett från fältinstallation till slutrapport 1. Installation 2. Avläsning Bearbetning/Analys 4. Rapportering

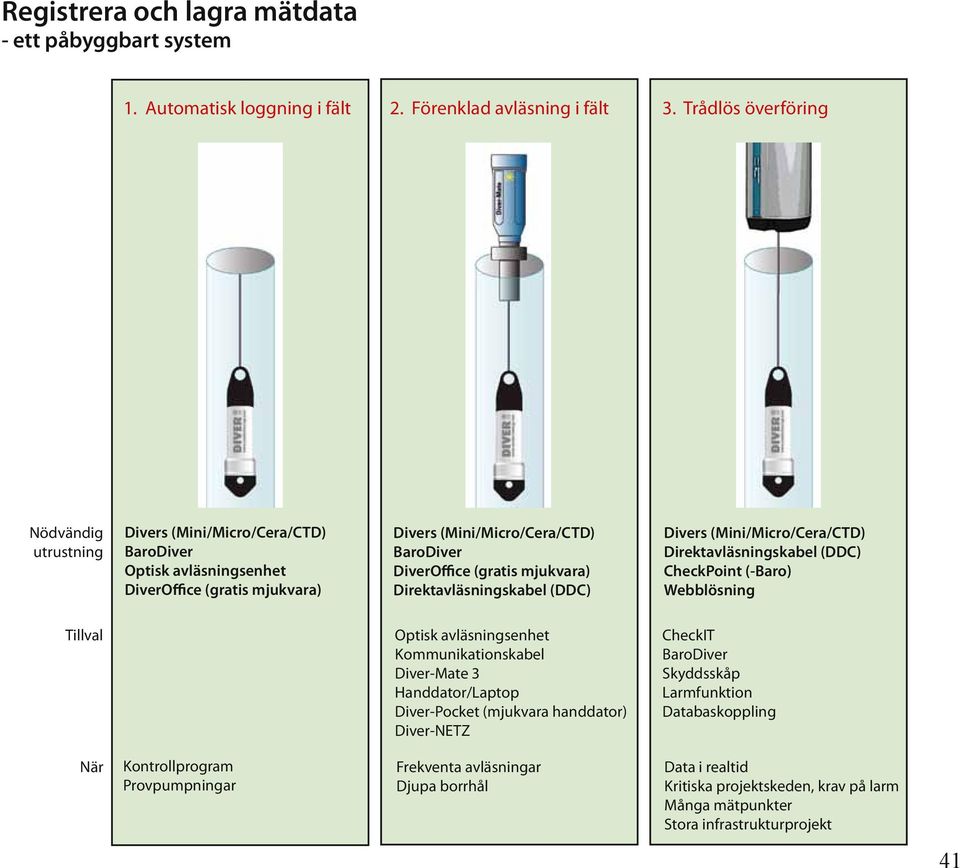

2 Registrera och lagra mätdata - ett påbyggbart system 1. Automatisk loggning i fält 2. Förenklad avläsning i fält 3. Trådlös överföring Nödvändig utrustning Divers (Mini/Micro/Cera/CTD) Optisk avläsningsenhet DiverOffice (gratis mjukvara) Divers (Mini/Micro/Cera/CTD) DiverOffice (gratis mjukvara) Direktavläsningskabel (DDC) Divers (Mini/Micro/Cera/CTD) Direktavläsningskabel (DDC) CheckPoint (-Baro) Webblösning Tillval Optisk avläsningsenhet Kommunikationskabel Diver-Mate 3 Handdator/Laptop Diver-Pocket (mjukvara handdator) Diver-NETZ CheckIT Skyddsskåp Larmfunktion Databaskoppling När Kontrollprogram Provpumpningar Frekventa avläsningar Djupa borrhål Data i realtid Kritiska projektskeden, krav på larm Många mätpunkter Stora infrastrukturprojekt 41

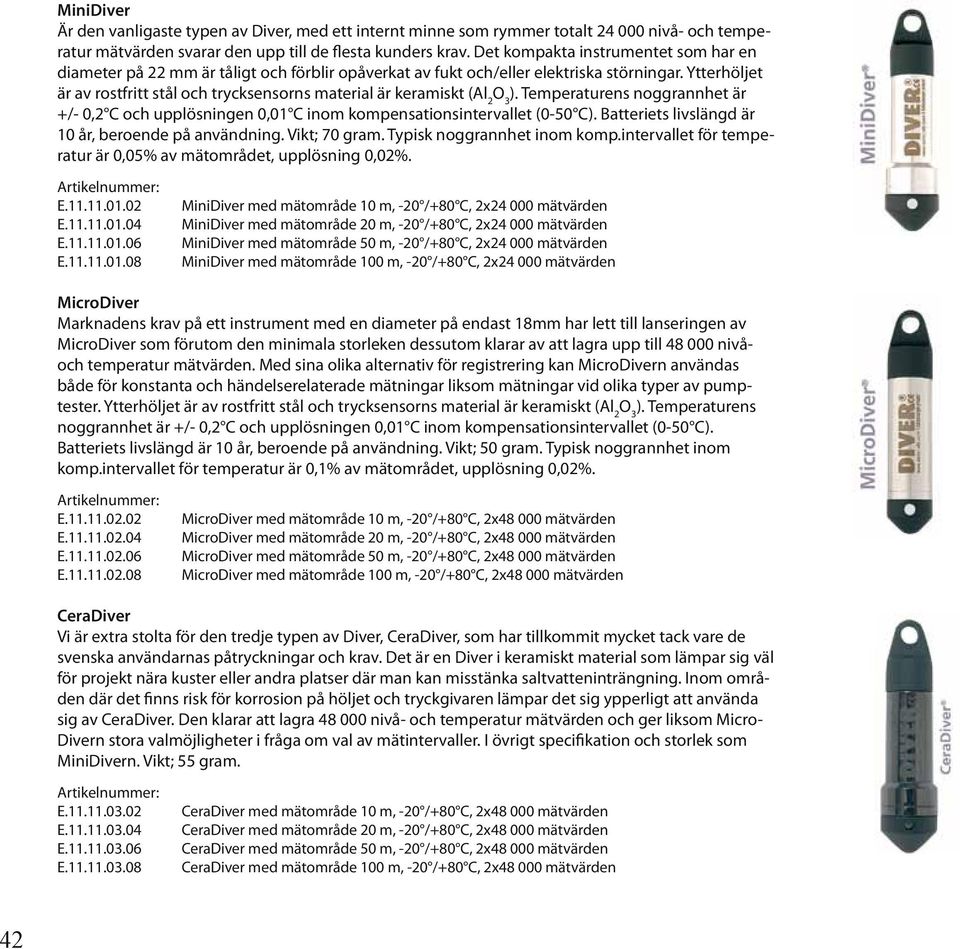

3 MiniDiver Är den vanligaste typen av Diver, med ett internt minne som rymmer totalt nivå- och temperatur mätvärden svarar den upp till de flesta kunders krav. Det kompakta instrumentet som har en diameter på 22 mm är tåligt och förblir opåverkat av fukt och/eller elektriska störningar. Ytterhöljet är av rostfritt stål och trycksensorns material är keramiskt (Al 2 O 3 ). Temperaturens noggrannhet är +/- 0,2 C och upplösningen 0,01 C inom kompensationsintervallet (0-50 C). Batteriets livslängd är 10 år, beroende på användning. Vikt; 70 gram. Typisk noggrannhet inom komp.intervallet för temperatur är 0,05% av mätområdet, upplösning 0,02%. E E E E MiniDiver med mätområde 10 m, -20 /+80 C, 2x mätvärden MiniDiver med mätområde 20 m, -20 /+80 C, 2x mätvärden MiniDiver med mätområde 50 m, -20 /+80 C, 2x mätvärden MiniDiver med mätområde 100 m, -20 /+80 C, 2x mätvärden MicroDiver Marknadens krav på ett instrument med en diameter på endast 18mm har lett till lanseringen av MicroDiver som förutom den minimala storleken dessutom klarar av att lagra upp till nivåoch temperatur mätvärden. Med sina olika alternativ för registrering kan MicroDivern användas både för konstanta och händelserelaterade mätningar liksom mätningar vid olika typer av pumptester. Ytterhöljet är av rostfritt stål och trycksensorns material är keramiskt (Al 2 O 3 ). Temperaturens noggrannhet är +/- 0,2 C och upplösningen 0,01 C inom kompensationsintervallet (0-50 C). Batteriets livslängd är 10 år, beroende på användning. Vikt; 50 gram. Typisk noggrannhet inom komp.intervallet för temperatur är 0,1% av mätområdet, upplösning 0,02%. E E E E MicroDiver med mätområde 10 m, -20 /+80 C, 2x mätvärden MicroDiver med mätområde 20 m, -20 /+80 C, 2x mätvärden MicroDiver med mätområde 50 m, -20 /+80 C, 2x mätvärden MicroDiver med mätområde 100 m, -20 /+80 C, 2x mätvärden CeraDiver Vi är extra stolta för den tredje typen av Diver, CeraDiver, som har tillkommit mycket tack vare de svenska användarnas påtryckningar och krav. Det är en Diver i keramiskt material som lämpar sig väl för projekt nära kuster eller andra platser där man kan misstänka saltvatteninträngning. Inom områden där det finns risk för korrosion på höljet och tryckgivaren lämpar det sig ypperligt att använda sig av CeraDiver. Den klarar att lagra nivå- och temperatur mätvärden och ger liksom Micro- Divern stora valmöjligheter i fråga om val av mätintervaller. I övrigt specifikation och storlek som MiniDivern. Vikt; 55 gram. E E E E CeraDiver med mätområde 10 m, -20 /+80 C, 2x mätvärden CeraDiver med mätområde 20 m, -20 /+80 C, 2x mätvärden CeraDiver med mätområde 50 m, -20 /+80 C, 2x mätvärden CeraDiver med mätområde 100 m, -20 /+80 C, 2x mätvärden 42

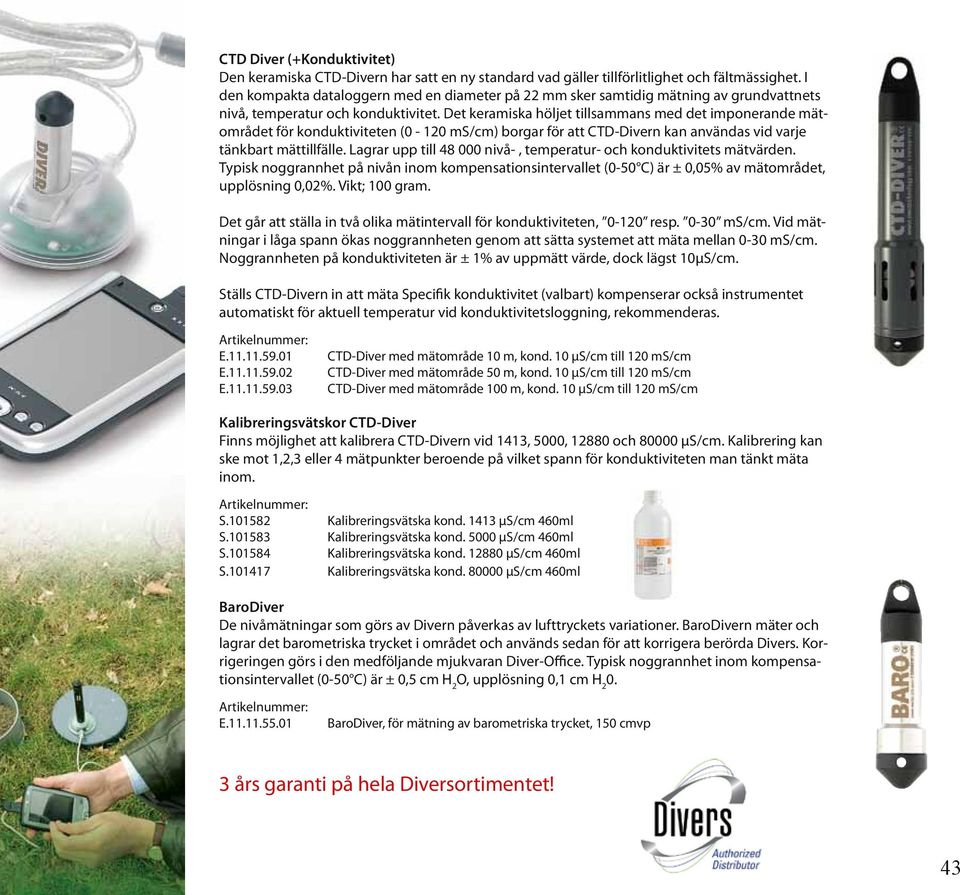

4 CTD Diver (+Konduktivitet) Den keramiska CTD-Divern har satt en ny standard vad gäller tillförlitlighet och fältmässighet. I den kompakta dataloggern med en diameter på 22 mm sker samtidig mätning av grundvattnets nivå, temperatur och konduktivitet. Det keramiska höljet tillsammans med det imponerande mätområdet för konduktiviteten (0-120 ms/cm) borgar för att CTD-Divern kan användas vid varje tänkbart mättillfälle. Lagrar upp till nivå-, temperatur- och konduktivitets mätvärden. Typisk noggrannhet på nivån inom kompensationsintervallet (0-50 C) är ± 0,05% av mätområdet, upplösning 0,02%. Vikt; 100 gram. Det går att ställa in två olika mätintervall för konduktiviteten, resp ms/cm. Vid mätningar i låga spann ökas noggrannheten genom att sätta systemet att mäta mellan 0-30 ms/cm. Noggrannheten på konduktiviteten är ± 1% av uppmätt värde, dock lägst 10µS/cm. Ställs CTD-Divern in att mäta Specifik konduktivitet (valbart) kompenserar också instrumentet automatiskt för aktuell temperatur vid konduktivitetsloggning, rekommenderas. E E E CTD-Diver med mätområde 10 m, kond. 10 μs/cm till 120 ms/cm CTD-Diver med mätområde 50 m, kond. 10 μs/cm till 120 ms/cm CTD-Diver med mätområde 100 m, kond. 10 μs/cm till 120 ms/cm Kalibreringsvätskor CTD-Diver Finns möjlighet att kalibrera CTD-Divern vid 1413, 5000, och µs/cm. Kalibrering kan ske mot 1,2,3 eller 4 mätpunkter beroende på vilket spann för konduktiviteten man tänkt mäta inom. S Kalibreringsvätska kond µs/cm 460ml S Kalibreringsvätska kond µs/cm 460ml S Kalibreringsvätska kond µs/cm 460ml S Kalibreringsvätska kond µs/cm 460ml De nivåmätningar som görs av Divern påverkas av lufttryckets variationer. n mäter och lagrar det barometriska trycket i området och används sedan för att korrigera berörda Divers. Korrigeringen görs i den medföljande mjukvaran Diver-Office. Typisk noggrannhet inom kompensationsintervallet (0-50 C) är ± 0,5 cm H 2 O, upplösning 0,1 cm H 2 0. E , för mätning av barometriska trycket, 150 cmvp 3 års garanti på hela Diversortimentet! 43

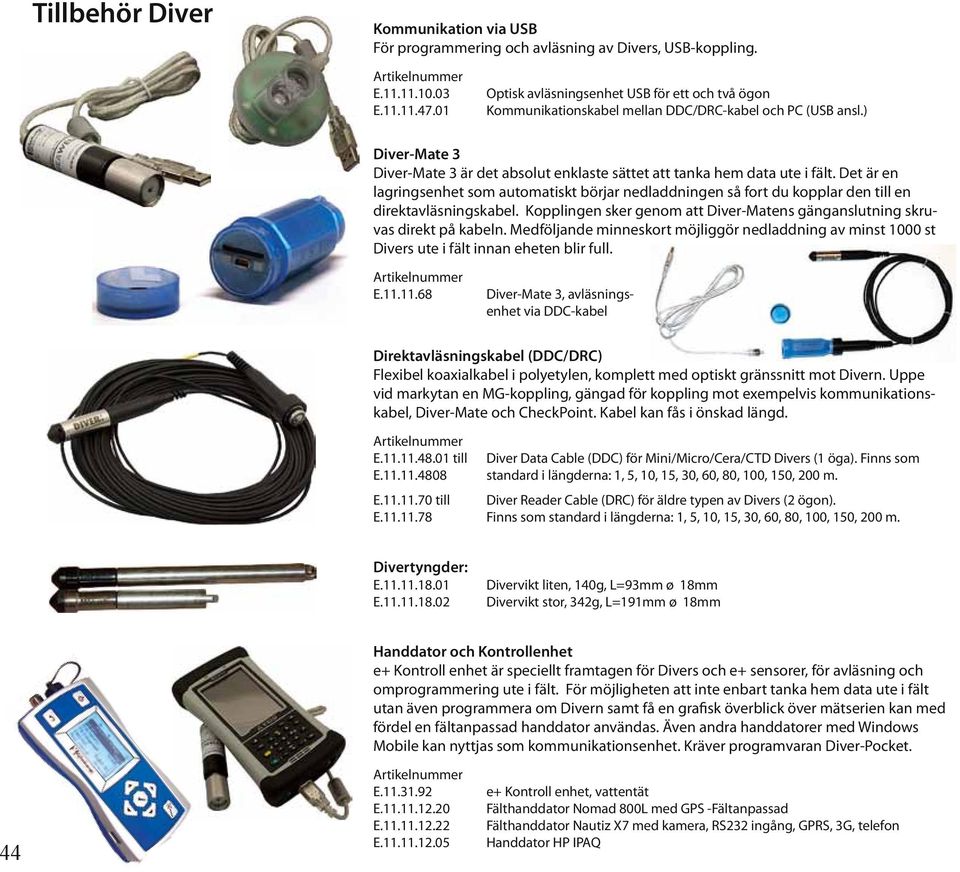

5 Tillbehör Diver Kommunikation via USB För programmering och avläsning av Divers, USB-koppling. E E Optisk avläsningsenhet USB för ett och två ögon Kommunikationskabel mellan DDC/DRC-kabel och PC (USB ansl.) Diver-Mate 3 Diver-Mate 3 är det absolut enklaste sättet att tanka hem data ute i fält. Det är en lagringsenhet som automatiskt börjar nedladdningen så fort du kopplar den till en direktavläsningskabel. Kopplingen sker genom att Diver-Matens gänganslutning skruvas direkt på kabeln. Medföljande minneskort möjliggör nedladdning av minst 1000 st Divers ute i fält innan eheten blir full. E Diver-Mate 3, avläsningsenhet via DDC-kabel Direktavläsningskabel (DDC/DRC) Flexibel koaxialkabel i polyetylen, komplett med optiskt gränssnitt mot Divern. Uppe vid markytan en MG-koppling, gängad för koppling mot exempelvis kommunikationskabel, Diver-Mate och CheckPoint. Kabel kan fås i önskad längd. E till Diver Data Cable (DDC) för Mini/Micro/Cera/CTD Divers (1 öga). Finns som E standard i längderna: 1, 5, 10, 15, 30, 60, 80, 100, 150, 200 m. E till Diver Reader Cable (DRC) för äldre typen av Divers (2 ögon). E Finns som standard i längderna: 1, 5, 10, 15, 30, 60, 80, 100, 150, 200 m. Divertyngder: E E Divervikt liten, 140g, L=93mm ø 18mm Divervikt stor, 342g, L=191mm ø 18mm Handdator och Kontrollenhet e+ Kontroll enhet är speciellt framtagen för Divers och e+ sensorer, för avläsning och omprogrammering ute i fält. För möjligheten att inte enbart tanka hem data ute i fält utan även programmera om Divern samt få en grafisk överblick över mätserien kan med fördel en fältanpassad handdator användas. Även andra handdatorer med Windows Mobile kan nyttjas som kommunikationsenhet. Kräver programvaran Diver-Pocket. 44 E E E E e+ Kontroll enhet, vattentät Fälthanddator Nomad 800L med GPS -Fältanpassad Fälthanddator Nautiz X7 med kamera, RS232 ingång, GPRS, 3G, telefon Handdator HP IPAQ

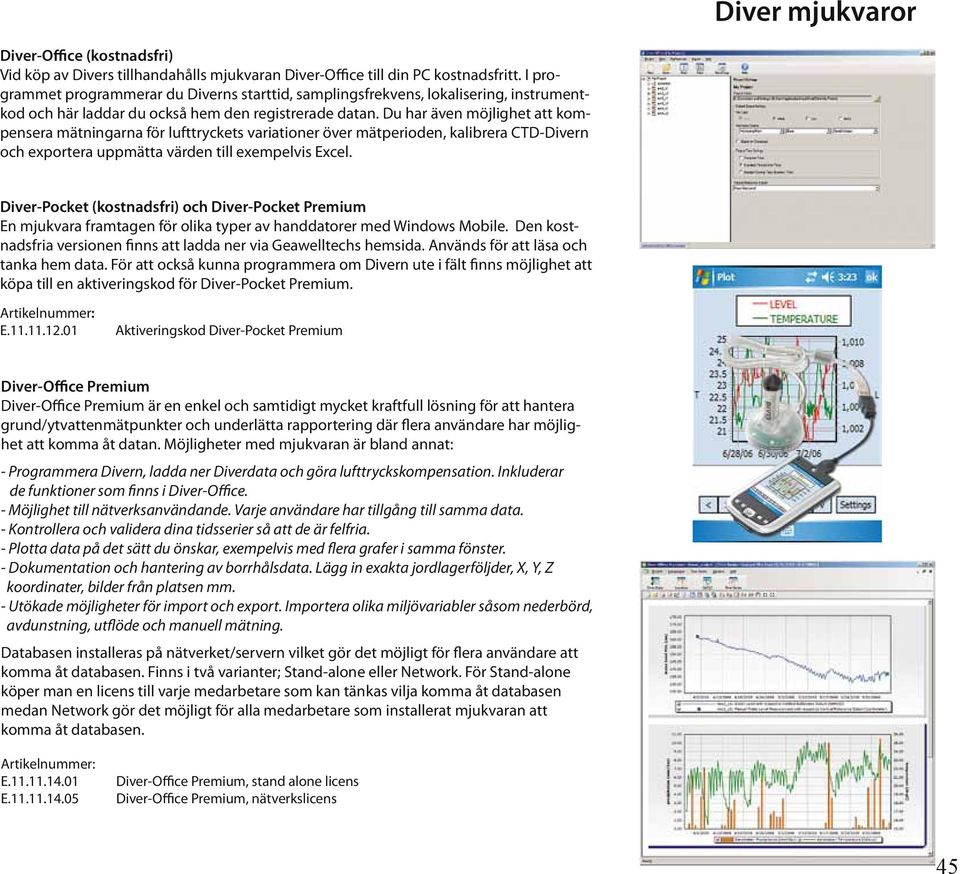

6 Diver mjukvaror Diver-Office (kostnadsfri) Vid köp av Divers tillhandahålls mjukvaran Diver-Office till din PC kostnadsfritt. I programmet programmerar du Diverns starttid, samplingsfrekvens, lokalisering, instrumentkod och här laddar du också hem den registrerade datan. Du har även möjlighet att kompensera mätningarna för lufttryckets variationer över mätperioden, kalibrera CTD-Divern och exportera uppmätta värden till exempelvis Excel. Diver-Pocket (kostnadsfri) och Diver-Pocket Premium En mjukvara framtagen för olika typer av handdatorer med Windows Mobile. Den kostnadsfria versionen finns att ladda ner via Geawelltechs hemsida. Används för att läsa och tanka hem data. För att också kunna programmera om Divern ute i fält finns möjlighet att köpa till en aktiveringskod för Diver-Pocket Premium. E Aktiveringskod Diver-Pocket Premium Diver-Office Premium Diver-Office Premium är en enkel och samtidigt mycket kraftfull lösning för att hantera grund/ytvattenmätpunkter och underlätta rapportering där flera användare har möjlighet att komma åt datan. Möjligheter med mjukvaran är bland annat: - Programmera Divern, ladda ner Diverdata och göra lufttryckskompensation. Inkluderar de funktioner som finns i Diver-Office. - Möjlighet till nätverksanvändande. Varje användare har tillgång till samma data. - Kontrollera och validera dina tidsserier så att de är felfria. - Plotta data på det sätt du önskar, exempelvis med flera grafer i samma fönster. - Dokumentation och hantering av borrhålsdata. Lägg in exakta jordlagerföljder, X, Y, Z koordinater, bilder från platsen mm. - Utökade möjligheter för import och export. Importera olika miljövariabler såsom nederbörd, avdunstning, utflöde och manuell mätning. Databasen installeras på nätverket/servern vilket gör det möjligt för flera användare att komma åt databasen. Finns i två varianter; Stand-alone eller Network. För Stand-alone köper man en licens till varje medarbetare som kan tänkas vilja komma åt databasen medan Network gör det möjligt för alla medarbetare som installerat mjukvaran att komma åt databasen. E E Diver-Office Premium, stand alone licens Diver-Office Premium, nätverkslicens 45
