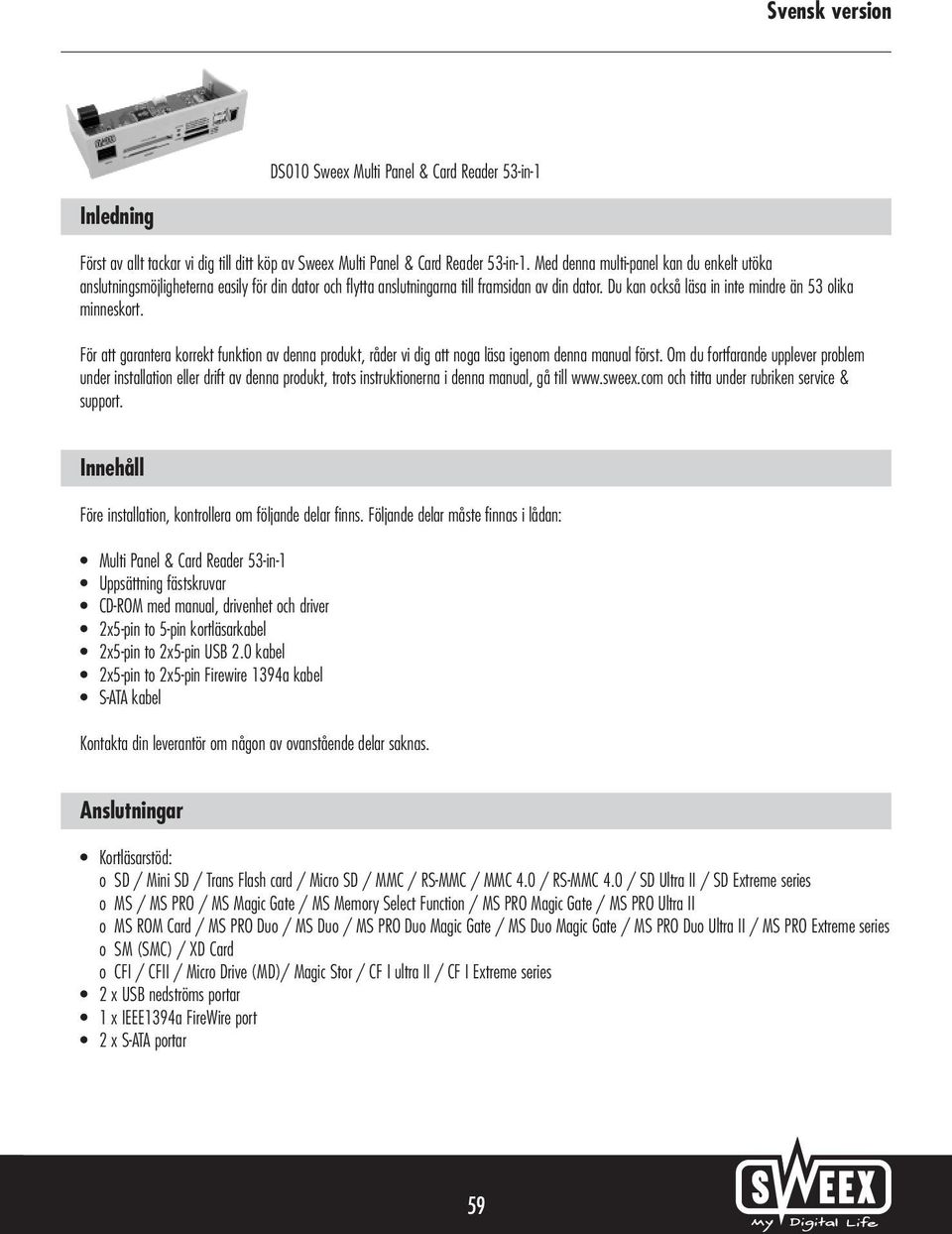

1 DS010 Sweex Multi Panel & Card Reader 53-in-1 Inledning Först av allt tackar vi dig till ditt köp av Sweex Multi Panel & Card Reader 53-in-1. Med denna multi-panel kan du enkelt utöka anslutningsmöjligheterna easily för din dator och flytta anslutningarna till framsidan av din dator. Du kan också läsa in inte mindre än 53 olika minneskort. För att garantera korrekt funktion av denna produkt, råder vi dig att noga läsa igenom denna manual först. Om du fortfarande upplever problem under installation eller drift av denna produkt, trots instruktionerna i denna manual, gå till och titta under rubriken service & support. Innehåll Före installation, kontrollera om följande delar finns. Följande delar måste finnas i lådan: Multi Panel & Card Reader 53-in-1 Uppsättning fästskruvar CD-ROM med manual, drivenhet och driver 2x5-pin to 5-pin kortläsarkabel 2x5-pin to 2x5-pin USB 2.0 kabel 2x5-pin to 2x5-pin Firewire 1394a kabel S-ATA kabel Kontakta din leverantör om någon av ovanstående delar saknas. Anslutningar Kortläsarstöd: o SD / Mini SD / Trans Flash card / Micro SD / MMC / RS-MMC / MMC 4.0 / RS-MMC 4.0 / SD Ultra II / SD Extreme series o MS / MS PRO / MS Magic Gate / MS Memory Select Function / MS PRO Magic Gate / MS PRO Ultra II o MS ROM Card / MS PRO Duo / MS Duo / MS PRO Duo Magic Gate / MS Duo Magic Gate / MS PRO Duo Ultra II / MS PRO Extreme series o SM (SMC) / XD Card o CFI / CFII / Micro Drive (MD)/ Magic Stor / CF I ultra II / CF I Extreme series 2 x USB nedströms portar 1 x IEEE1394a FireWire port 2 x S-ATA portar 59

2 Extra specifikationer Stödjer: USB 2.0 och USB 1.1 gränssnitt USB och ACPI kompatibel Stödjer: Windows 98SE, 2000 och XP Installation av maskinvara Vidta följande försiktighetsåtgärder innan du installerar maskinvaran: Kontrollera att datorn är frånkopplad och ej ansluten till eluttaget. Koppla även från skrivar- och skärmkablar (de har egen strömtillförsel) för att vara säker på att datorn är frånkopplad. Skruva sedan isär datorn. Avlägsna därefter eventuell statisk elektricitet från din kropp. Detta gör du genom att fatta dag i ett (neutralt) rör i värmesystemet eller t.ex. en omålad vattenledning. Använd ingen magnetisk skruvmejsel för detta ändamål. Innan du fortsätter, vidrör järnramen på PC-höljet en kort stund. Se till att minimera kontakt med kontaktpunkterna på PC-kortet eller minnet. Hitta ett ledigt 5 1/4" uttag och avlägsna vid behov metallplattan på datorns hölje bakom lämpligt uttag. Avlägsna även panelen på framsidan av detta uttag. Anslut 2 x 5-pin kablar (USB 2.0 och Firewire 1394a) till motsvarande uttag på Sweex Multi-panel 53-in-1. Subsequently, anslut 5-pin kortläsarkabel. Kontrollera att uttagen sätts i korrekt! Det kan bara sättas i på ett sätt, så tvinga inte in det! Anslut S-ATA kabeln till någon av S-ATA anslutningarna. En andra S-ATA kabel kan anslutas vid behov. 60

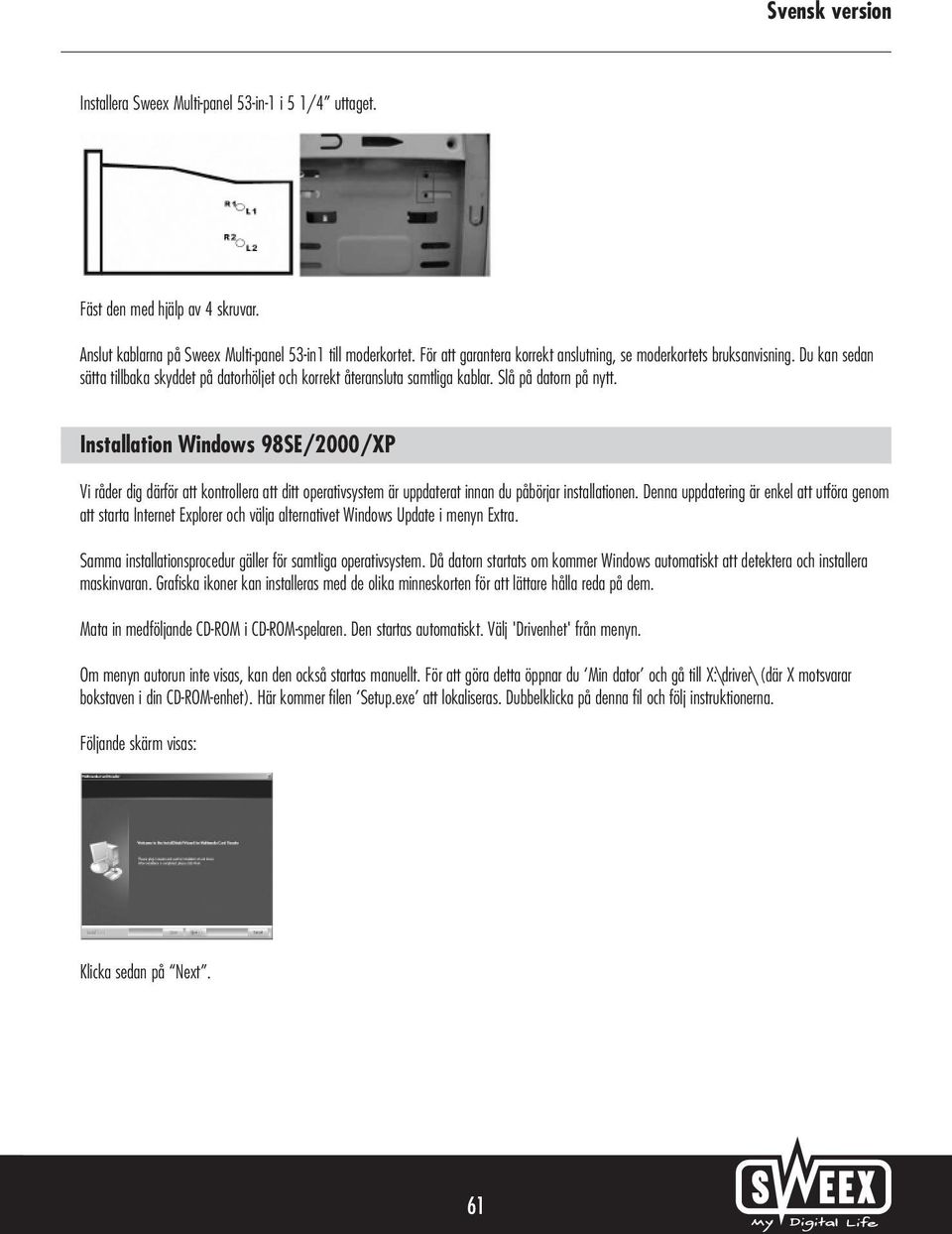

3 Installera Sweex Multi-panel 53-in-1 i 5 1/4 uttaget. Fäst den med hjälp av 4 skruvar. Anslut kablarna på Sweex Multi-panel 53-in1 till moderkortet. För att garantera korrekt anslutning, se moderkortets bruksanvisning. Du kan sedan sätta tillbaka skyddet på datorhöljet och korrekt återansluta samtliga kablar. Slå på datorn på nytt. Installation Windows 98SE/2000/XP Vi råder dig därför att kontrollera att ditt operativsystem är uppdaterat innan du påbörjar installationen. Denna uppdatering är enkel att utföra genom att starta Internet Explorer och välja alternativet Windows Update i menyn Extra. Samma installationsprocedur gäller för samtliga operativsystem. Då datorn startats om kommer Windows automatiskt att detektera och installera maskinvaran. Grafiska ikoner kan installeras med de olika minneskorten för att lättare hålla reda på dem. Mata in medföljande CD-ROM i CD-ROM-spelaren. Den startas automatiskt. Välj 'Drivenhet' från menyn. Om menyn autorun inte visas, kan den också startas manuellt. För att göra detta öppnar du Min dator och gå till X:\driver\ (där X motsvarar bokstaven i din CD-ROM-enhet). Här kommer filen Setup.exe att lokaliseras. Dubbelklicka på denna fil och följ instruktionerna. Följande skärm visas: Klicka sedan på Next. 61

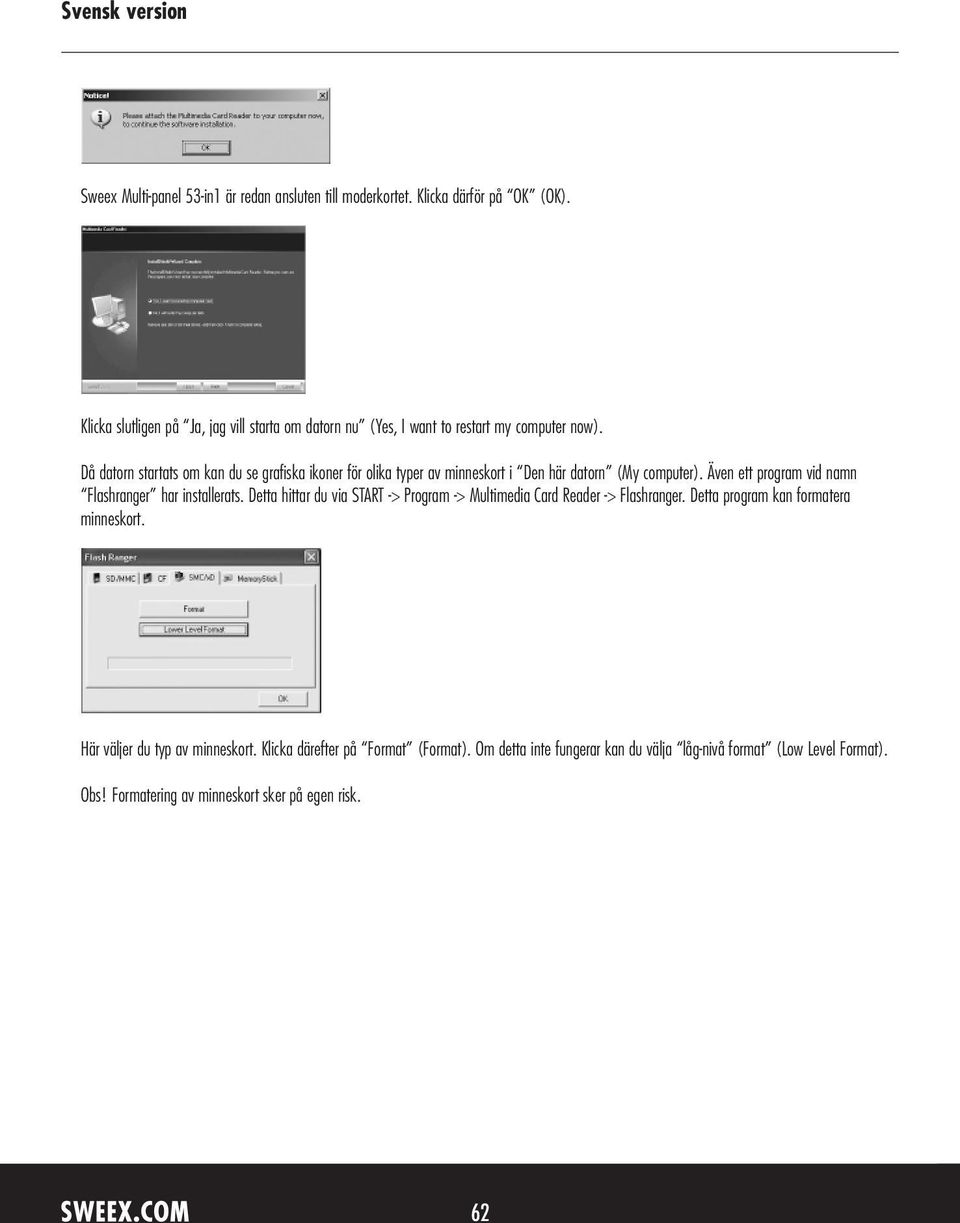

4 Sweex Multi-panel 53-in1 är redan ansluten till moderkortet. Klicka därför på OK (OK). Klicka slutligen på Ja, jag vill starta om datorn nu (Yes, I want to restart my computer now). Då datorn startats om kan du se grafiska ikoner för olika typer av minneskort i Den här datorn (My computer). Även ett program vid namn Flashranger har installerats. Detta hittar du via START -> Program -> Multimedia Card Reader -> Flashranger. Detta program kan formatera minneskort. Här väljer du typ av minneskort. Klicka därefter på Format (Format). Om detta inte fungerar kan du välja låg-nivå format (Low Level Format). Obs! Formatering av minneskort sker på egen risk. 62

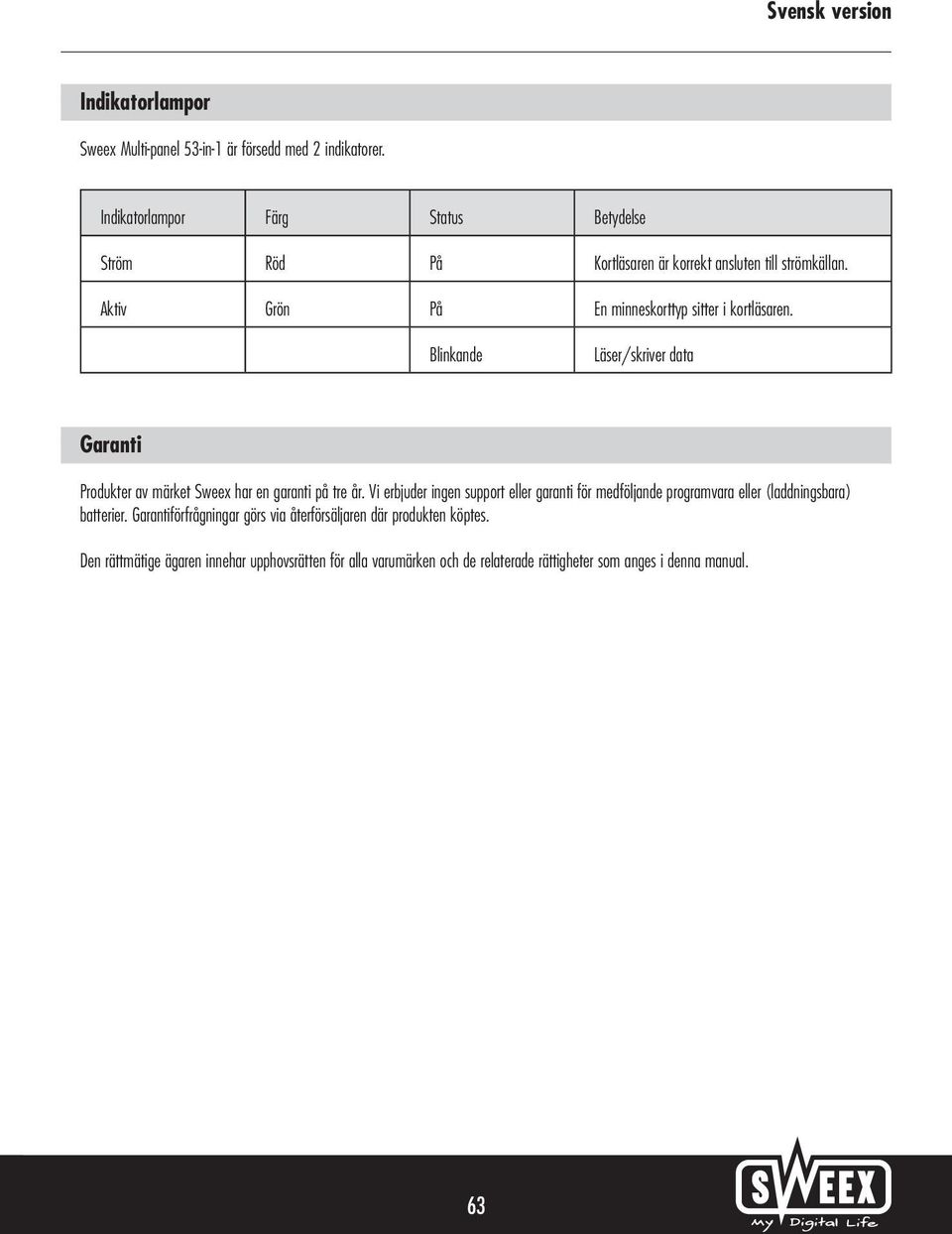

5 Indikatorlampor Sweex Multi-panel 53-in-1 är försedd med 2 indikatorer. Indikatorlampor Färg Status Betydelse Ström Röd På Kortläsaren är korrekt ansluten till strömkällan. Aktiv Grön På En minneskorttyp sitter i kortläsaren. Blinkande Läser/skriver data Garanti Produkter av märket Sweex har en garanti på tre år. Vi erbjuder ingen support eller garanti för medföljande programvara eller (laddningsbara) batterier. Garantiförfrågningar görs via återförsäljaren där produkten köptes. Den rättmätige ägaren innehar upphovsrätten för alla varumärken och de relaterade rättigheter som anges i denna manual. 63
