1 HP DeskJet 720C Series Sju enkla steg för att installera skrivaren

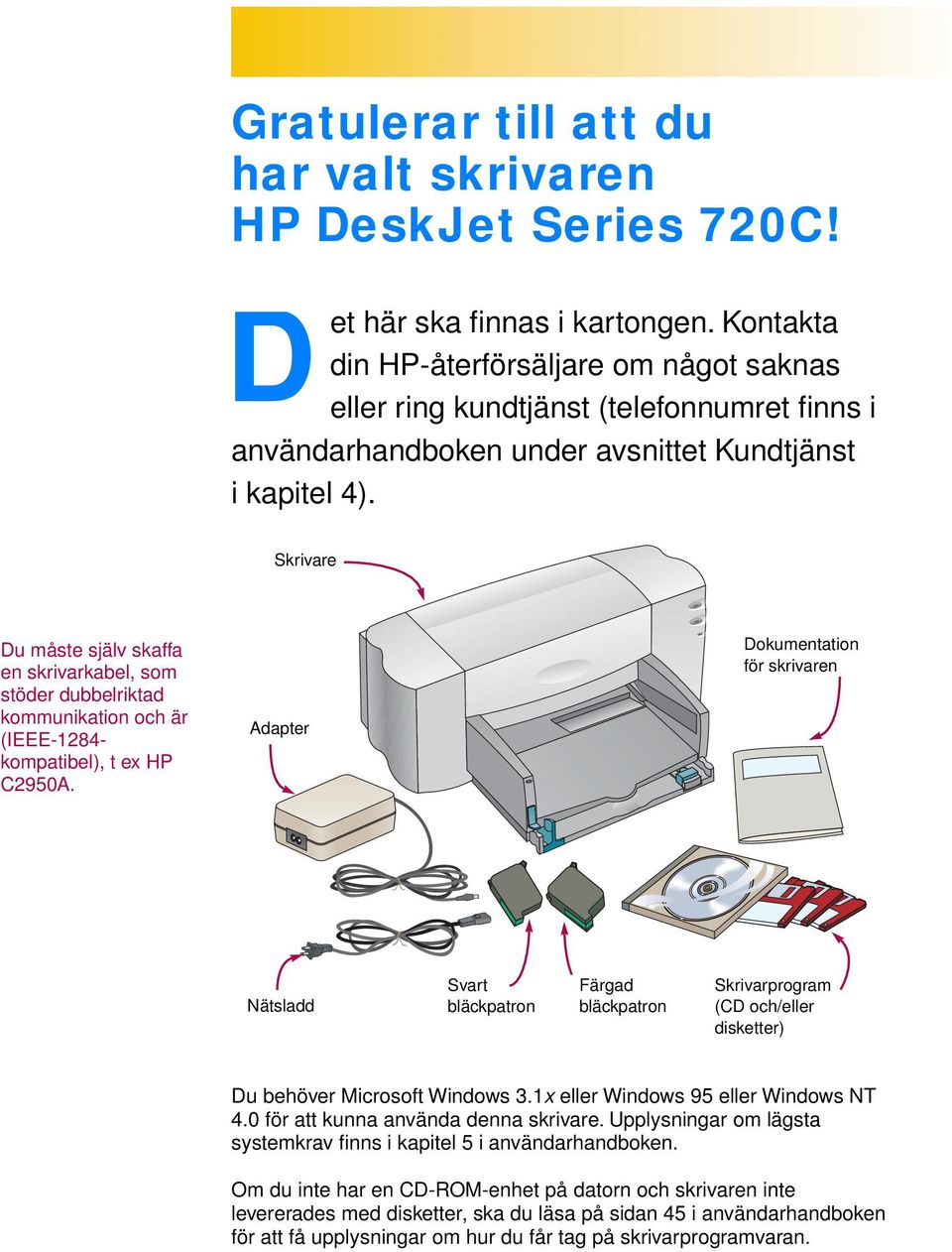

2 Gratulerar till att du har valt skrivaren HP DeskJet Series 720C! Det här ska finnas i kartongen. Kontakta din HP-återförsäljare om något saknas eller ring kundtjänst (telefonnumret finns i användarhandboken under avsnittet Kundtjänst i kapitel 4). Skrivare Du måste själv skaffa en skrivarkabel, som stöder dubbelriktad kommunikation och är (IEEE kompatibel), t ex HP C2950A. Adapter Dokumentation för skrivaren Nätsladd Svart bläckpatron Färgad bläckpatron Skrivarprogram (CD och/eller disketter) Du behöver Microsoft Windows 3.1x eller Windows 95 eller Windows NT 4.0 för att kunna använda denna skrivare. Upplysningar om lägsta systemkrav finns i kapitel 5 i användarhandboken. Om du inte har en CD-ROM-enhet på datorn och skrivaren inte levererades med disketter, ska du läsa på sidan 45 i användarhandboken för att få upplysningar om hur du får tag på skrivarprogramvaran.

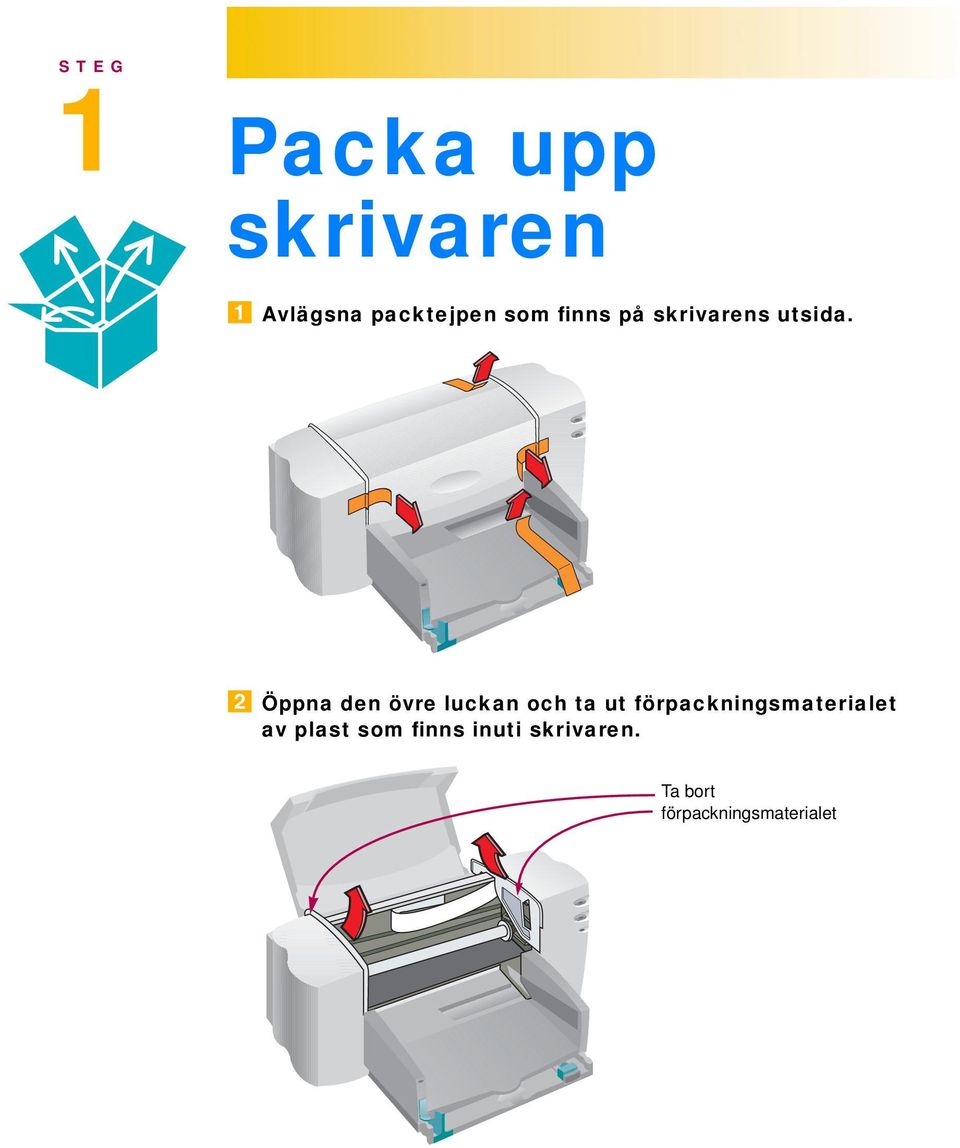

3 STEG 1 Packa upp skrivaren Avlägsna packtejpen som finns på skrivarens utsida. Öppna den övre luckan och ta ut förpackningsmaterialet av plast som finns inuti skrivaren. Ta bort förpackningsmaterialet

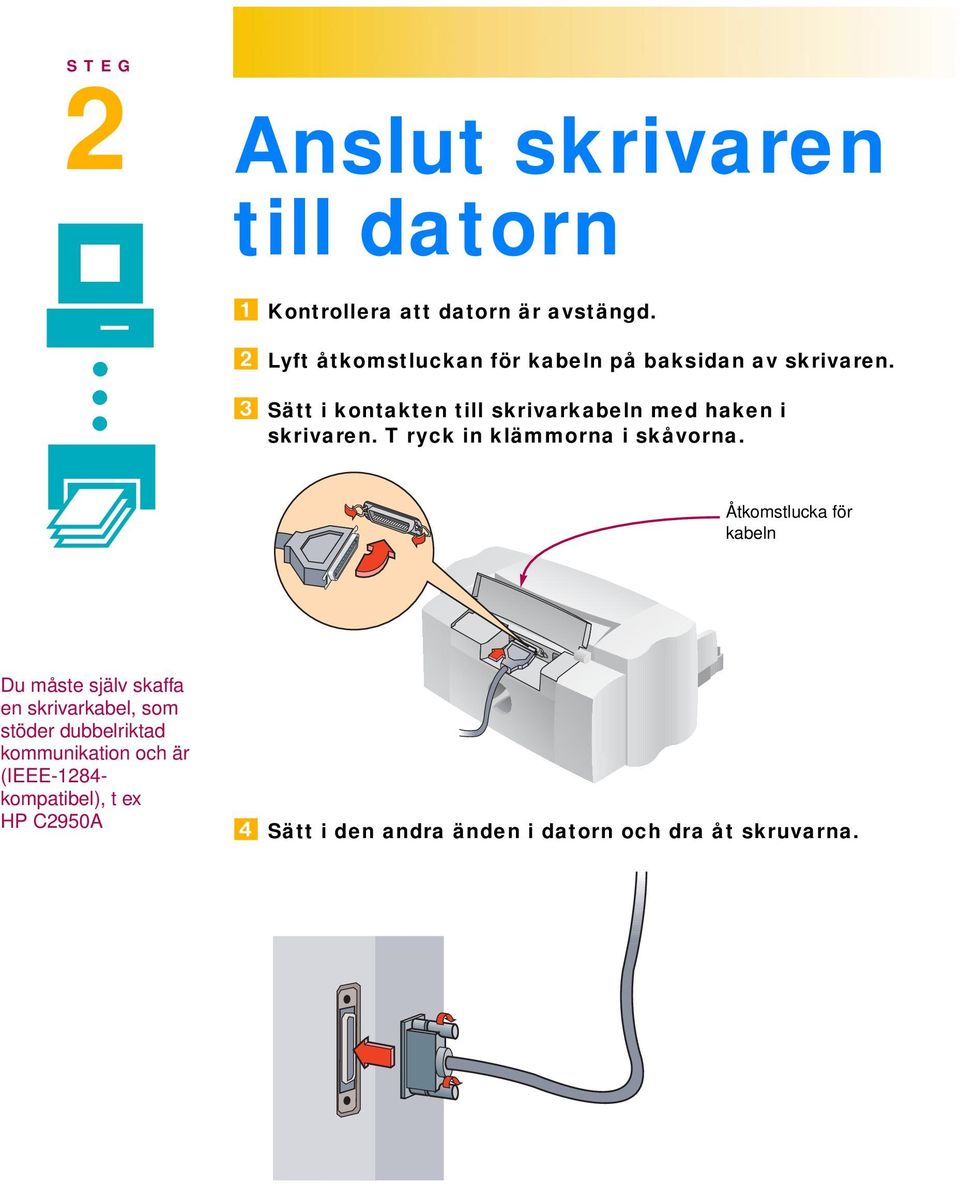

4 STEG 2 Anslut skrivaren till datorn Kontrollera att datorn är avstängd. Lyft åtkomstluckan för kabeln på baksidan av skrivaren. Sätt i kontakten till skrivarkabeln med haken i skrivaren. T ryck in klämmorna i skåvorna. Åtkomstlucka för kabeln Du måste själv skaffa en skrivarkabel, som stöder dubbelriktad kommunikation och är (IEEE kompatibel), t ex HP C2950A Sätt i den andra änden i datorn och dra åt skruvarna.

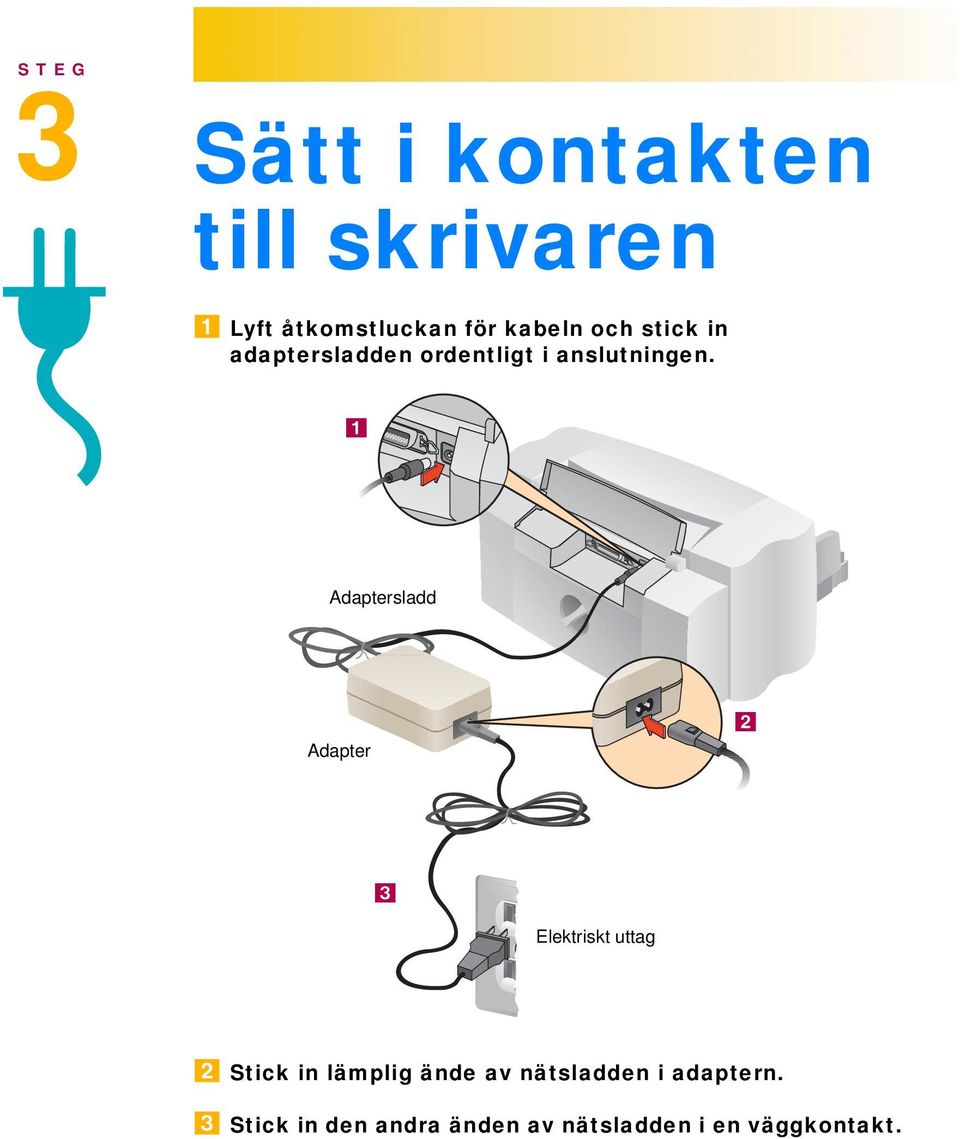

5 STEG 3 Sätt i kontakten till skrivaren Lyft åtkomstluckan för kabeln och stick in adaptersladden ordentligt i anslutningen. Adaptersladd Adapter Elektriskt uttag Stick in lämplig ände av nätsladden i adaptern. Stick in den andra änden av nätsladden i en väggkontakt.

6 STEG 4 Sätt i bläckpatronerna Tryck på knappen Ström för att slå på skrivaren. Lampan Ström tänds. Öppna den övre luckan. Bläckpatronshållaren flyttas till mitten av skrivaren. Lampan Fortsätt blinkar. Lampan Ström (lyser) Lampan Fortsätt (släckt) Lampan Bläckpatron (blinkar) Bläckpatronshållare Det är lämpligt att ha extra bläckpatroner till hands. När du köper bläckpatroner ska du noga kontrollera artikelnummer så att du är säker på att du köper de korrekta patronerna. Svart 51645A Färg C1823A Dessa bläckpatroner har tillverkats speciellt för att fungera i din skrivare. Avlägsna försiktigt tejpen som sitter på den färgade och den svarta bläckpatronen. Se till att du inte vidrör bläckmunstyckena eller kontakterna. Svart bläckpatron Avlägsna tejp Färgad bläckpatron Avlägsna tejp

7 Lyft den gröna regeln för hållaren för varje bläckpatron. Skjut ner patronen ordentligt i hållaren och stäng regeln. När du hör ett klick ligger patronerna ordentligt i hållarna. Du måste sätta i båda patronerna för att skrivaren ska fungera. Regel för hållare Svart bläckpatron Hållare för patron Färgad bläckpatron Om lampan Bläckpatron fortsätter att blinka, ta ur båda patronerna och sätt i dem igen. Stäng skrivarluckan. Lampan Bläckpatron fortsätter att blinka några sekunder och slocknar sedan. (Du kommer att höra patronenerna återgå till utgångspositionen till höger i skrivaren.) Lampan Bläckpatron (blinkar)

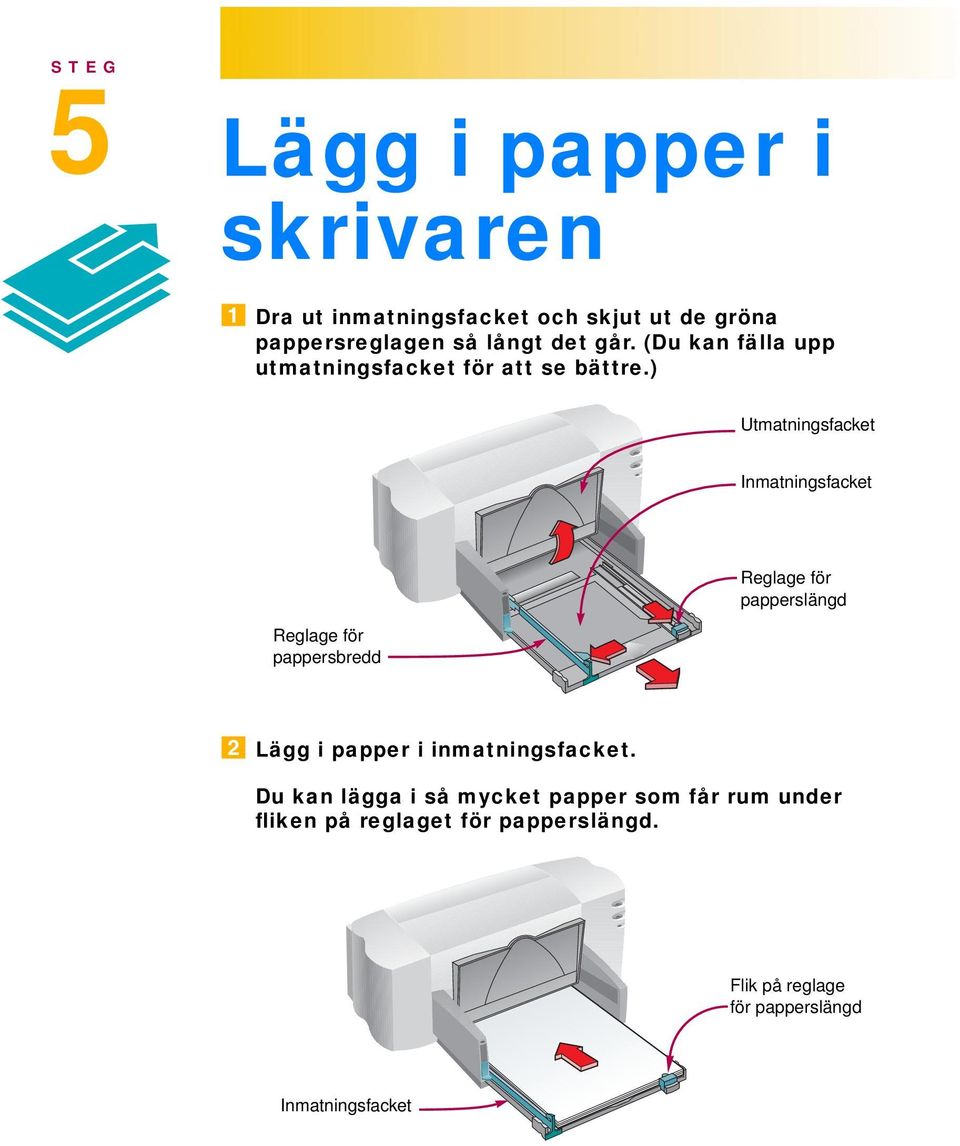

8 STEG 5 Lägg i papper i skrivaren Dra ut inmatningsfacket och skjut ut de gröna pappersreglagen så långt det går. (Du kan fälla upp utmatningsfacket för att se bättre.) Utmatningsfacket Inmatningsfacket Reglage för pappersbredd Reglage för papperslängd Lägg i papper i inmatningsfacket. Du kan lägga i så mycket papper som får rum under fliken på reglaget för papperslängd. Flik på reglage för papperslängd Inmatningsfacket

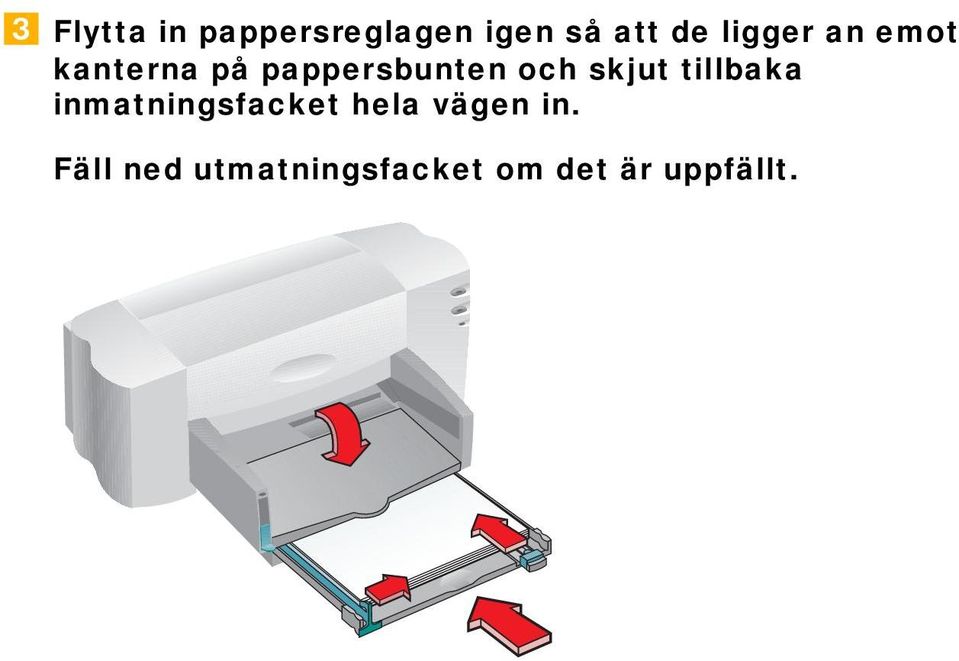

9 Flytta in pappersreglagen igen så att de ligger an emot kanterna på pappersbunten och skjut tillbaka inmatningsfacket hela vägen in. Fäll ned utmatningsfacket om det är uppfällt.

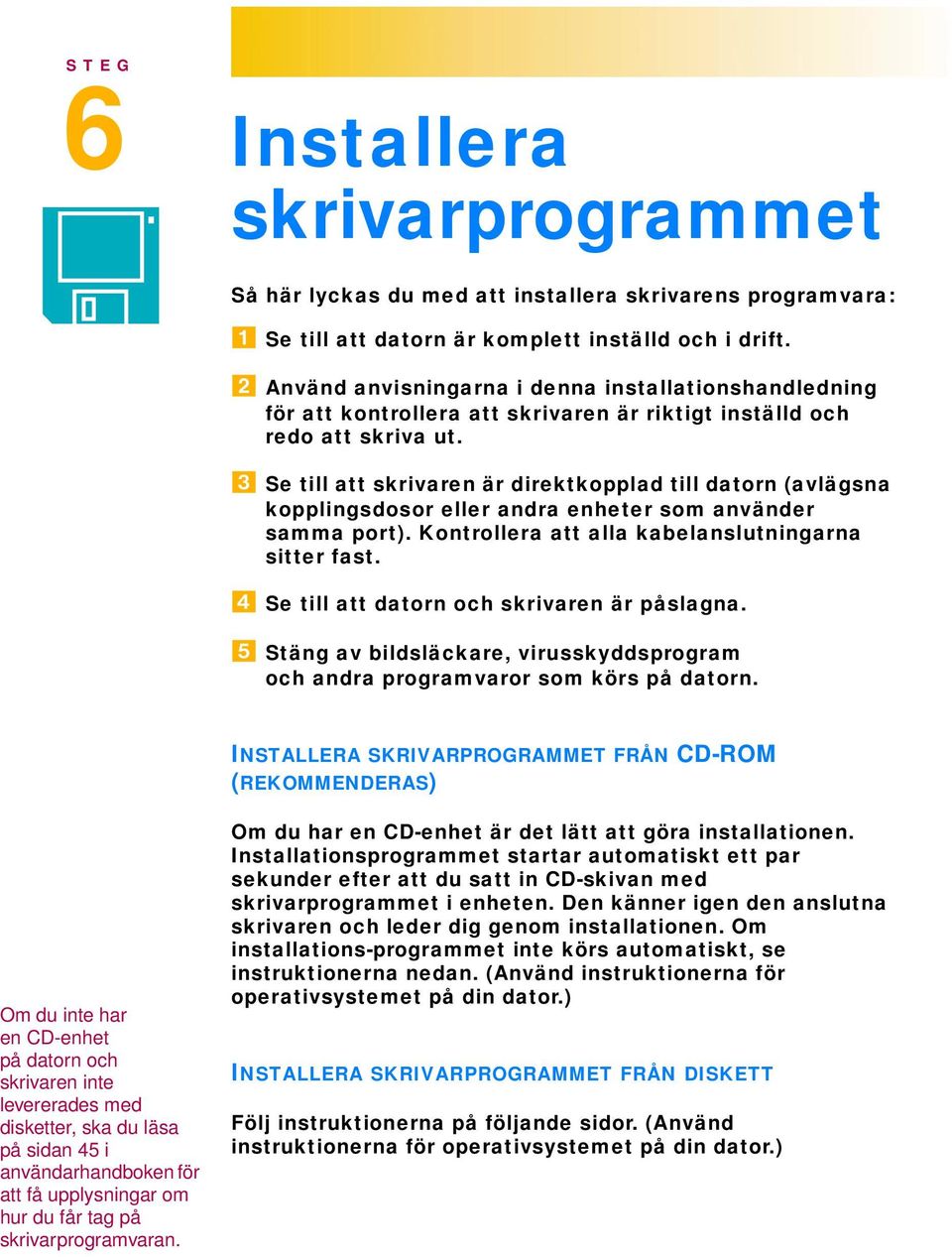

10 STEG 6 Installera skrivarprogrammet Så här lyckas du med att installera skrivarens programvara: Se till att datorn är komplett inställd och i drift. Använd anvisningarna i denna installationshandledning för att kontrollera att skrivaren är riktigt inställd och redo att skriva ut. Se till att skrivaren är direktkopplad till datorn (avlägsna kopplingsdosor eller andra enheter som använder samma port). Kontrollera att alla kabelanslutningarna sitter fast. Se till att datorn och skrivaren är påslagna. Stäng av bildsläckare, virusskyddsprogram och andra programvaror som körs på datorn. INSTALLERA SKRIVARPROGRAMMET FRÅN CD-ROM (REKOMMENDERAS) Om du inte har en CD-enhet på datorn och skrivaren inte levererades med disketter, ska du läsa på sidan 45 i användarhandboken för att få upplysningar om hur du får tag på skrivarprogramvaran. Om du har en CD-enhet är det lätt att göra installationen. Installationsprogrammet startar automatiskt ett par sekunder efter att du satt in CD-skivan med skrivarprogrammet i enheten. Den känner igen den anslutna skrivaren och leder dig genom installationen. Om installations-programmet inte körs automatiskt, se instruktionerna nedan. (Använd instruktionerna för operativsystemet på din dator.) INSTALLERA SKRIVARPROGRAMMET FRÅN DISKETT Följ instruktionerna på följande sidor. (Använd instruktionerna för operativsystemet på din dator.)

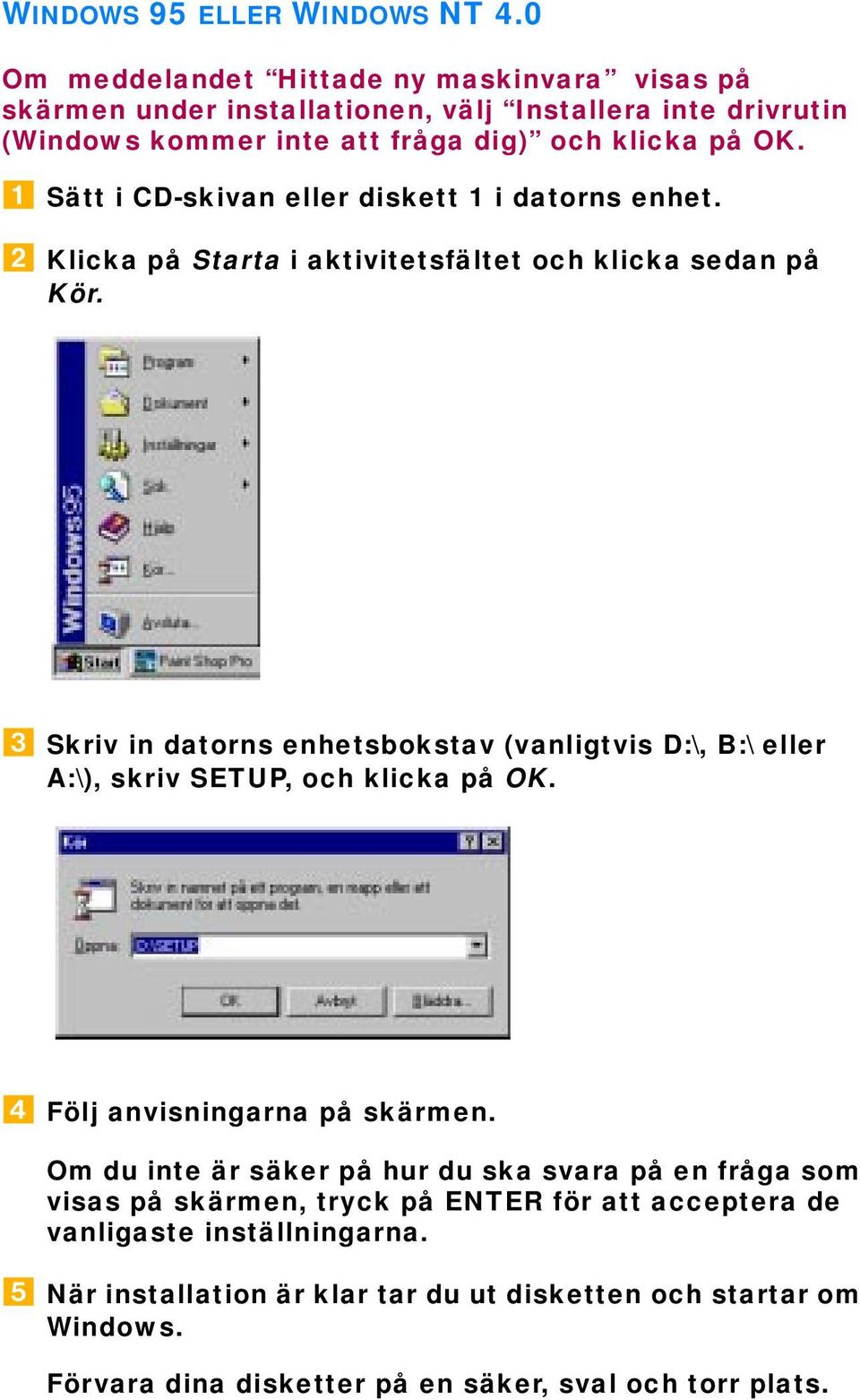

11 WINDOWS 95 ELLER WINDOWS NT 4.0 Om meddelandet Hittade ny maskinvara visas på skärmen under installationen, välj Installera inte drivrutin (Windows kommer inte att fråga dig) och klicka på OK. Sätt i CD-skivan eller diskett 1 i datorns enhet. Klicka på Starta i aktivitetsfältet och klicka sedan på Kör. Skriv in datorns enhetsbokstav (vanligtvis D:\, B:\ eller A:\), skriv SETUP, och klicka på OK. Följ anvisningarna på skärmen. Om du inte är säker på hur du ska svara på en fråga som visas på skärmen, tryck på ENTER för att acceptera de vanligaste inställningarna. När installation är klar tar du ut disketten och startar om Windows. Förvara dina disketter på en säker, sval och torr plats.

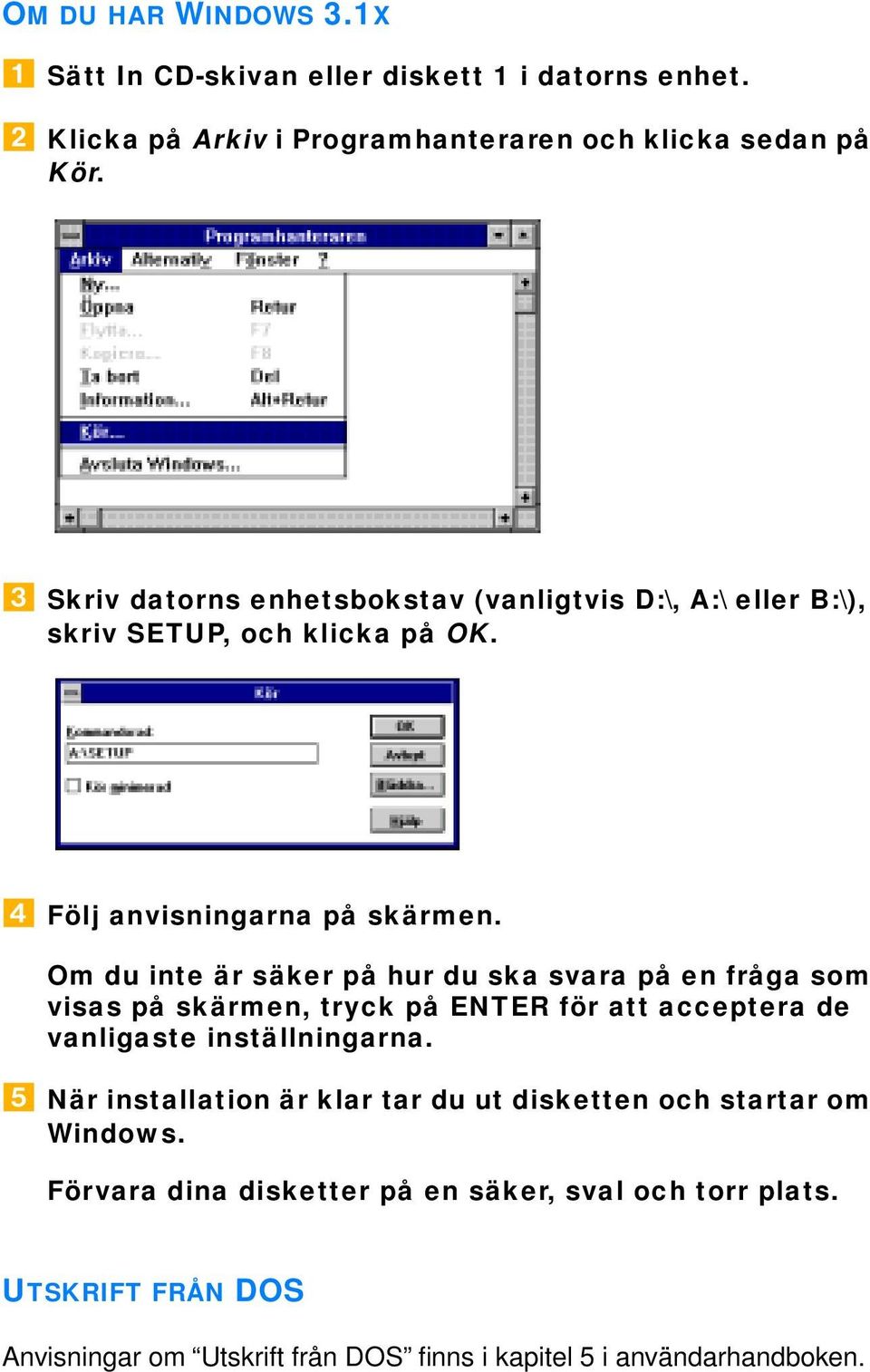

12 OM DU HAR WINDOWS 3.1X Sätt In CD-skivan eller diskett 1 i datorns enhet. Klicka på Arkiv i Programhanteraren och klicka sedan på Kör. Skriv datorns enhetsbokstav (vanligtvis D:\, A:\ eller B:\), skriv SETUP, och klicka på OK. Följ anvisningarna på skärmen. Om du inte är säker på hur du ska svara på en fråga som visas på skärmen, tryck på ENTER för att acceptera de vanligaste inställningarna. När installation är klar tar du ut disketten och startar om Windows. Förvara dina disketter på en säker, sval och torr plats. UTSKRIFT FRÅN DOS Anvisningar om Utskrift från DOS finns i kapitel 5 i användarhandboken.

13 OM DU HAR PROBLEM MED INSTALLATIONEN Om du får ett meddelande om att kommunikationen mellan skrivaren och datorn inte kan etableras, försök med följande steg för att etablera kommunikation. Om du misslyckas, kanske skrivaren inte kan skicka meddelanden till skärmen, men du kan fortfarande skriva ut. Se till att skrivaren är påslagen och att alla anslutningarna är ordentligt fastsatta. Se till att ingen annan kringutrustning är kopplad till skrivarens kabel. Se till att kabeln är IEEE 1284-kompatibel. Klicka på knappen Försök igen i meddelanderutan. Om meddelandet visas igen, gör följande: Avsluta tillämpningsprogrammet och stäng av datorn och skrivaren. Slå på skrivaren igen och sedan datorn. Stäng av skärmsläckaren och andra tillämpningsprogram som körs i bakgrunden på datorn. Om du försökte installera genom att använda funktionen Lägg till skrivare i Windows 95, ska du titta efter under "Windows 95 och Windows NT" i installationsguiden, steg 6. Anvisningar finns i Kommunikation med skrivaren i kapitel 4 i användarhandboken. Tryck på CTRL+ALT+DEL i Windows 95 och Windows NT 4.0 för att öppna rutan Avsluta program och avsluta allt utom Utforskaren och Systray. Tryck på CTRL+ESC i Windows 3.1x för att öppna rutan Avsluta program och avsluta allt utom programhanteraren. Försök att installera igen. Om du använder Windows 3.1x, se till att du kör installationen från programhanteraren och inte från Filhanteraren. Om meddelandet Ingen kommunikation visas igen, hoppa över kommunikationstestet och fortsätt med resten av installationen. Skrivaren kan kanske inte skicka statusmeddelanden till skärmen men du kan fortfarande skriva ut. Om du har andra problem med installationen, kan du ringa en auktoriserad HP-återförsäljare eller representanten för den lokala HP Kundtjänst. (Anvisningar om telefonnummer finns i användarhandboken under avsnittet Kundtjänst i kapitel 4.)

14 STEG 7 Rikta in bläckpatronerna Du är nu klar att utföra det sista steget i installationen av skrivaren. Rikta in bläckpatronerna så att du får den bästa utskriftskvaliteten. Du ska alltid rikta in bläckpatronerna när du har installerat en ny bläckpatron. Kontrollera att det finns papper i inmatningsfacket och att facket och pappersreglagen är inskjutna. Dubbelklicka på ikonen HP Verktygslåda på datorskärmen: Windows 95 och NT 4.0 Windows 3.1x Klicka på fliken Skrivarunderhåll. Klicka sedan på Rikta in bläckpatronerna. Följ anvisningarna som visas på skärmen. Klicka här för att rikta in bläckpatronerna

15 Skriv ut en sida Du är nu klar med installationen. Medan du fortfarande har HPs Verktygslåda öppen kan du skriva ut en sida som visar vad skrivaren kan göra. Klicka på Skriv ut en funktionstestsida på fliken Skrivarunderhåll i HP Verktygslåda. Klicka här för att skriva ut en testsida. Kontrollera resultatet! Nu kan du skriva ut dina egna dokument. Anvisningar, tips och några roliga förslag finns i användarhandboken.

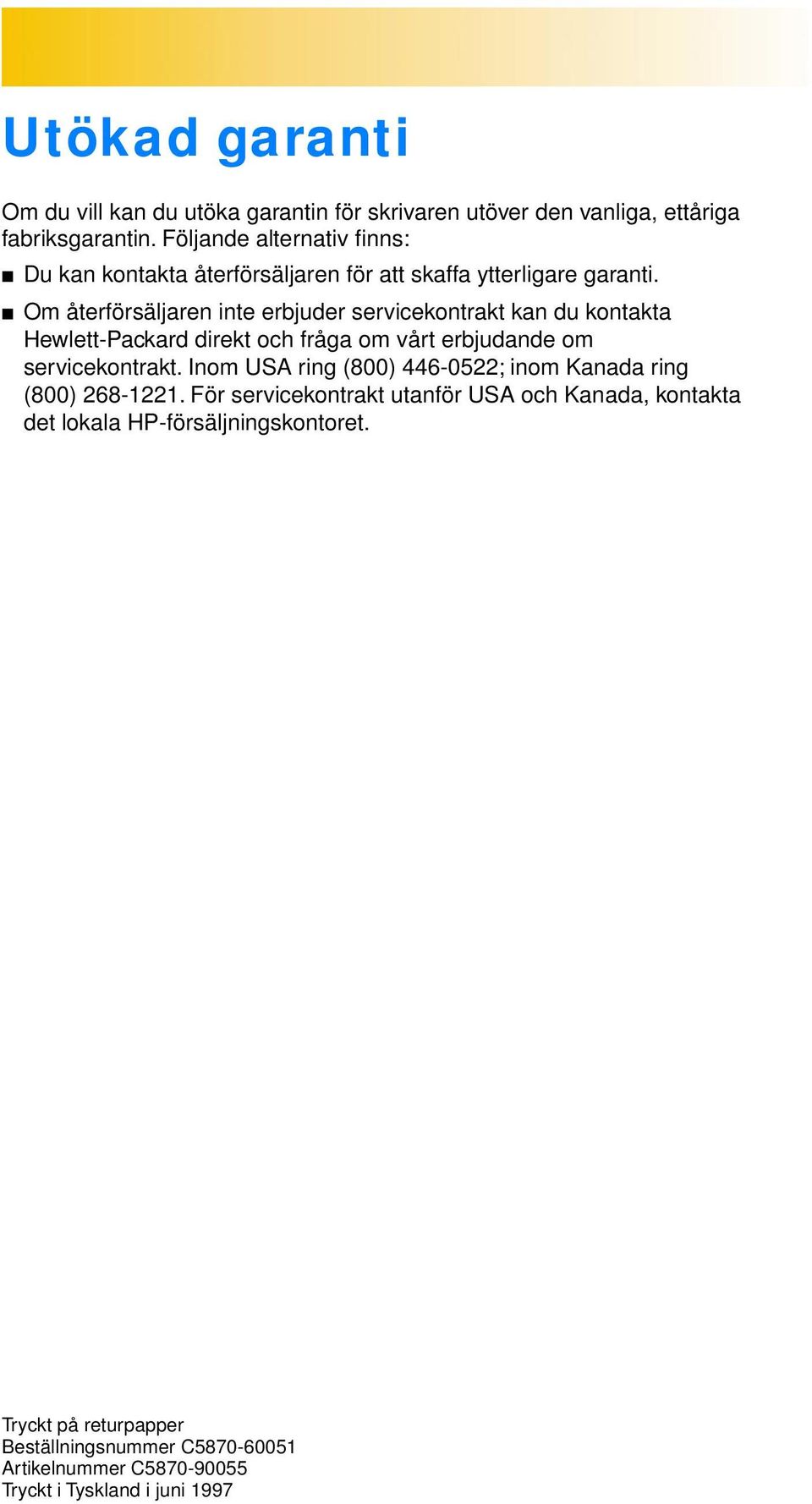

16 Utökad garanti Om du vill kan du utöka garantin för skrivaren utöver den vanliga, ettåriga fabriksgarantin. Följande alternativ finns: Du kan kontakta återförsäljaren för att skaffa ytterligare garanti. Om återförsäljaren inte erbjuder servicekontrakt kan du kontakta Hewlett-Packard direkt och fråga om vårt erbjudande om servicekontrakt. Inom USA ring (800) ; inom Kanada ring (800) För servicekontrakt utanför USA och Kanada, kontakta det lokala HP-försäljningskontoret. Tryckt på returpapper Beställningsnummer C Artikelnummer C Tryckt i Tyskland i juni 1997
