1 ASSA passersystem ARX, RX och Smartair

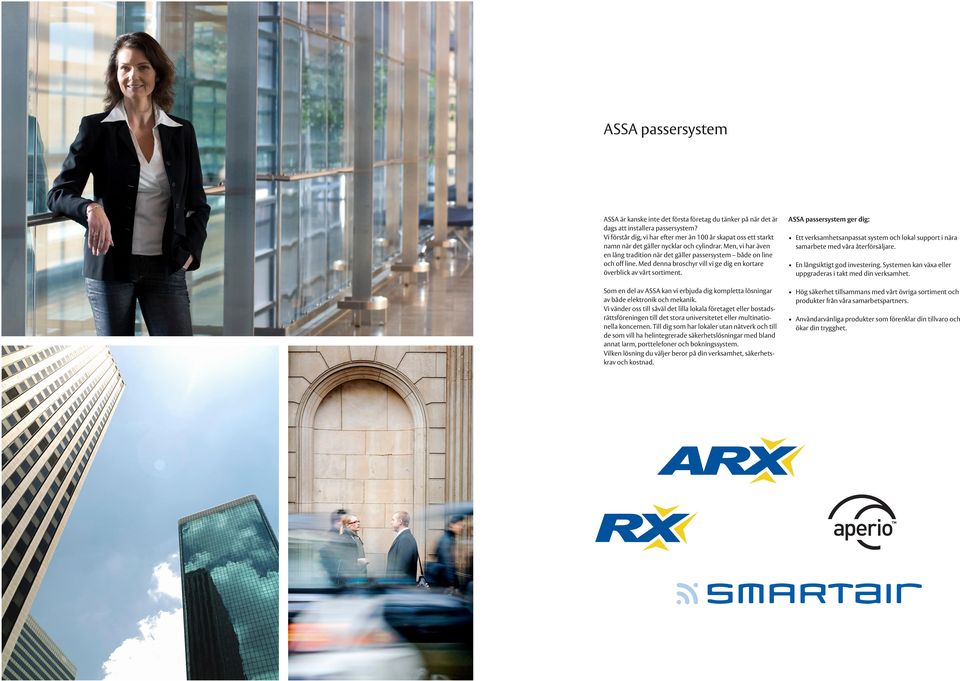

2 ASSA passersystem ASSA är kanske inte det första företag du tänker på när det är dags att installera passersystem? Vi förstår dig, vi har efter mer än 100 år skapat oss ett starkt namn när det gäller nycklar och cylindrar. Men, vi har även en lång tradition när det gäller passersystem både on line och off line. Med denna broschyr vill vi ge dig en kortare överblick av vårt sortiment. ASSA passersystem ger dig: Som en del av ASSA kan vi erbjuda dig kompletta lösningar av både elektronik och mekanik. Vi vänder oss till såväl det lilla lokala företaget eller bostadsrättsföreningen till det stora universitetet eller multinationella koncernen. Till dig som har lokaler utan nätverk och till de som vill ha helintegrerade säkerhetslösningar med bland annat larm, porttelefoner och bokningssystem. Vilken lösning du väljer beror på din verksamhet, säkerhetskrav och kostnad. Hög säkerhet tillsammans med vårt övriga sortiment och produkter från våra samarbetspartners. Ett verksamhetsanpassat system och lokal support i nära samarbete med våra återförsäljare. En långsiktigt god investering. Systemen kan växa eller uppgraderas i takt med din verksamhet. Användarvänliga produkter som förenklar din tillvaro och ökar din trygghet.

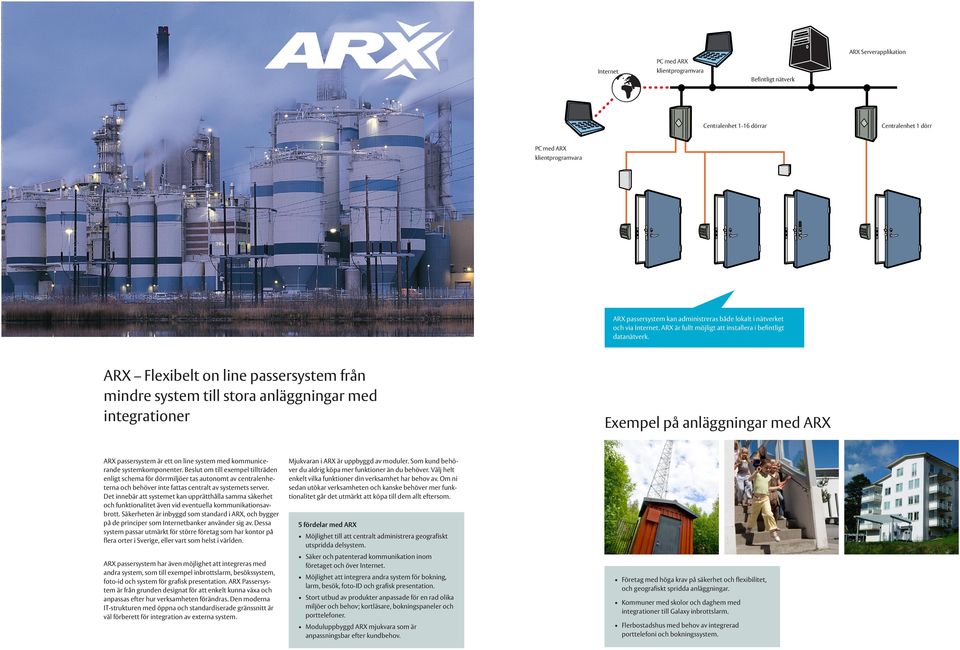

3 ARX Serverapplikation PC med ARX Internet klientprogramvara Befintligt nätverk Centralenhet 1-16 dörrar PC med ARX klientprogramvara ARX passersystem kan administreras både lokalt i nätverket och via Internet. ARX är fullt möjligt att installera i befintligt datanätverk. ARX Flexibelt on line passersystem från mindre system till stora anläggningar med integrationer ARX passersystem är ett on line system med kommunicerande systemkomponenter. Beslut om till exempel tillträden enligt schema för dörrmiljöer tas autonomt av centralenheterna och behöver inte fattas centralt av systemets server. Det innebär att systemet kan upprätthålla samma säkerhet och funktionalitet även vid eventuella kommunikationsavbrott. Säkerheten är inbyggd som standard i ARX, och bygger på de principer som Internetbanker använder sig av. Dessa system passar utmärkt för större företag som har kontor på flera orter i Sverige, eller vart som helst i världen. ARX passersystem har även möjlighet att integreras med andra system, som till exempel inbrottslarm, besökssystem, foto-id och system för grafisk presentation. ARX Passersystem är från grunden designat för att enkelt kunna växa och anpassas efter hur verksamheten förändras. Den moderna IT-strukturen med öppna och standardiserade gränssnitt är väl förberett för integration av externa system. Exempel på anläggningar med ARX Mjukvaran i ARX är uppbyggd av moduler. Som kund behöver du aldrig köpa mer funktioner än du behöver. Välj helt enkelt vilka funktioner din verksamhet har behov av. Om ni sedan utökar verksamheten och kanske behöver mer funktionalitet går det utmärkt att köpa till dem allt eftersom. 5 fördelar med ARX Möjlighet till att centralt administrera geografiskt utspridda delsystem. Säker och patenterad kommunikation inom företaget och över Internet. Möjlighet att integrera andra system för bokning, larm, besök, foto-id och grafisk presentation. Företag med höga krav på säkerhet och flexibilitet, och geografiskt spridda anläggningar. Stort utbud av produkter anpassade för en rad olika miljöer och behov; kortläsare, bokningspaneler och porttelefoner. Kommuner med skolor och daghem med integrationer till Galaxy inbrottslarm. Moduluppbyggd ARX mjukvara som är anpassningsbar efter kundbehov. Flerbostadshus med behov av integrerad porttelefoni och bokningssystem. Centralenhet 1 dörr

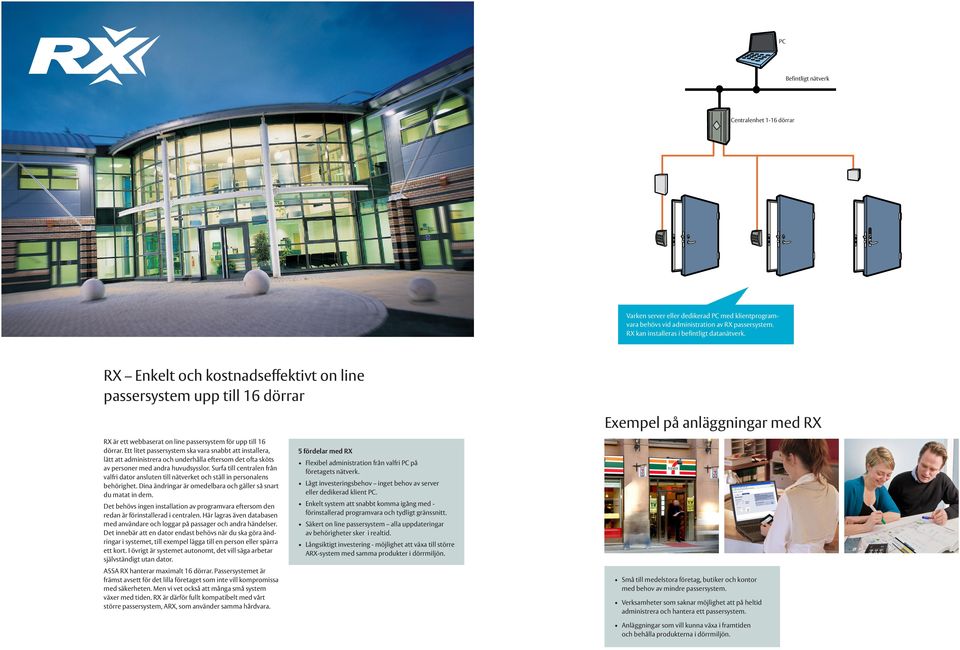

4 PC Befintligt nätverk Centralenhet 1-16 dörrar Varken server eller dedikerad PC med klientprogramvara behövs vid administration av RX passersystem. RX kan installeras i befintligt datanätverk. RX Enkelt och kostnadseffektivt on line passersystem upp till 16 dörrar Exempel på anläggningar med RX RX är ett webbaserat on line passersystem för upp till 16 dörrar. Ett litet passersystem ska vara snabbt att installera, lätt att administrera och underhålla eftersom det ofta sköts av personer med andra huvudsysslor. Surfa till centralen från valfri dator ansluten till nätverket och ställ in personalens behörighet. Dina ändringar är omedelbara och gäller så snart du matat in dem. Det behövs ingen installation av programvara eftersom den redan är förinstallerad i centralen. Här lagras även databasen med användare och loggar på passager och andra händelser. Det innebär att en dator endast behövs när du ska göra ändringar i systemet, till exempel lägga till en person eller spärra ett kort. I övrigt är systemet autonomt, det vill säga arbetar självständigt utan dator. ASSA RX hanterar maximalt 16 dörrar. Passersystemet är främst avsett för det lilla företaget som inte vill kompromissa med säkerheten. Men vi vet också att många små system växer med tiden. RX är därför fullt kompatibelt med vårt större passersystem, ARX, som använder samma hårdvara. 5 fördelar med RX Flexibel administration från valfri PC på företagets nätverk. Lågt investeringsbehov inget behov av server eller dedikerad klient PC. Enkelt system att snabbt komma igång med förinstallerad programvara och tydligt gränssnitt. Säkert on line passersystem alla uppdateringar av behörigheter sker i realtid. Långsiktigt investering - möjlighet att växa till större ARX-system med samma produkter i dörrmiljön. Små till medelstora företag, butiker och kontor med behov av mindre passersystem. Verksamheter som saknar möjlighet att på heltid administrera och hantera ett passersystem. Anläggningar som vill kunna växa i framtiden och behålla produkterna i dörrmiljön.

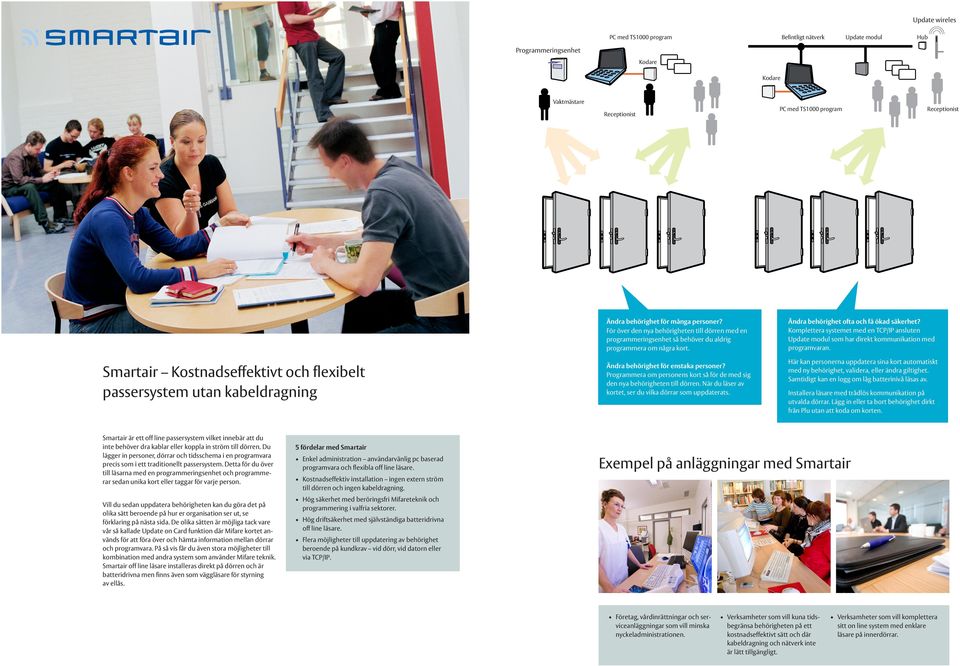

5 Update wireles PC med TS1000 program Befintligt nätverk Update modul Hub Programmeringsenhet Kodare Kodare Vaktmästare PC med TS1000 program Receptionist Ändra behörighet för många personer? För över den nya behörigheten till dörren med en programmeringsenhet så behöver du aldrig programmera om några kort. Smartair Kostnadseffektivt och flexibelt passersystem utan kabeldragning Smartair är ett off line passersystem vilket innebär att du inte behöver dra kablar eller koppla in ström till dörren. Du lägger in personer, dörrar och tidsschema i en programvara precis som i ett traditionellt passersystem. Detta för du över till läsarna med en programmeringsenhet och programmerar sedan unika kort eller taggar för varje person. Vill du sedan uppdatera behörigheten kan du göra det på olika sätt beroende på hur er organisation ser ut, se förklaring på nästa sida. De olika sätten är möjliga tack vare vår så kallade Update on Card funktion där Mifare kortet används för att föra över och hämta information mellan dörrar och programvara. På så vis får du även stora möjligheter till kombination med andra system som använder Mifare teknik. Smartair off line läsare installeras direkt på dörren och är batteridrivna men finns även som väggläsare för styrning av ellås. Ändra behörighet för enstaka personer? Programmera om personens kort så för de med sig den nya behörigheten till dörren. När du läser av kortet, ser du vilka dörrar som uppdaterats. Receptionist Ändra behörighet ofta och få ökad säkerhet? Komplettera systemet med en TCP/IP ansluten Update modul som har direkt kommunikation med programvaran. Här kan personerna uppdatera sina kort automatiskt med ny behörighet, validera, eller ändra giltighet. Samtidigt kan en logg om låg batterinivå läsas av. Installera läsare med trådlös kommunikation på utvalda dörrar. Lägg in eller ta bort behörighet dirkt från Plu utan att koda om korten. 5 fördelar med Smartair Enkel administration användarvänlig pc baserad programvara och flexibla off line läsare. Exempel på anläggningar med Smartair Kostnadseffektiv installation ingen extern ström till dörren och ingen kabeldragning. Hög säkerhet med beröringsfri Mifareteknik och programmering i valfria sektorer. Hög driftsäkerhet med självständiga batteridrivna off line läsare. Flera möjligheter till uppdatering av behörighet beroende på kundkrav vid dörr, vid datorn eller via TCP/IP. Företag, vårdinrättningar och serviceanläggningar som vill minska nyckeladministrationen. Verksamheter som vill kuna tidsbegränsa behörigheten på ett kostnadseffektivt sätt och där kabeldragning och nätverk inte är lätt tillgängligt. Verksamheter som vill komplettera sitt on line system med enklare läsare på innerdörrar.

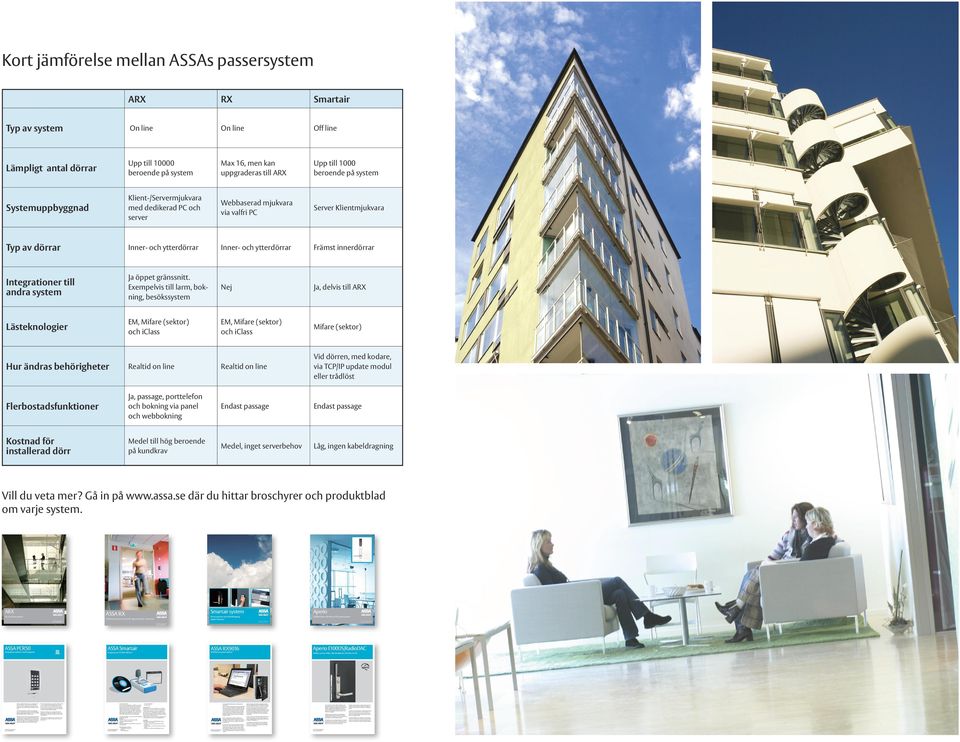

6 Kort jämförelse mellan ASSAs passersystem ARX RX Smartair Typ av system On line On line Off line Lämpligt antal dörrar Upp till beroende på system Max 16, men kan uppgraderas till ARX Upp till 1000 beroende på system Systemuppbyggnad Klient-/Servermjukvara med dedikerad PC och server Webbaserad mjukvara via valfri PC Server Klientmjukvara Typ av dörrar Inner- och ytterdörrar Inner- och ytterdörrar Främst innerdörrar Integrationer till andra system Ja öppet gränssnitt. Exempelvis till larm, bokning, besökssystem Nej Ja, delvis till ARX Lästeknologier EM, Mifare (sektor) och iclass EM, Mifare (sektor) och iclass Mifare (sektor) Hur ändras behörigheter Realtid on line Realtid on line Vid dörren, med kodare, via TCP/IP update modul eller trådlöst Flerbostadsfunktioner Ja, passage, porttelefon och bokning via panel och webbokning Endast passage Endast passage Kostnad för installerad dörr Medel till hög beroende på kundkrav Medel, inget serverbehov Låg, ingen kabeldragning Vill du veta mer? Gå in på där du hittar broschyrer och produktblad om varje system. 4K ARX Smartair system ASSA RX On-Line Passersystem Aperio Passersystemet utan kabeldragning Update Wireless Webbaserat passersystem för dig som jobbar med annat Trådlösa läsare till ARX och RX passersystem 1 1 ASSA PCR50 ASSA Smartair Kompakt proxläsare med knappsats Aperio E100DS/RadioDAC ASSA RX9016 Webbaserat passersystem Programvara TS1000 off line+ Trådlös on line Mifare dörrbladsläsare till ARX och RX PCR50 PCR50 är en lättinstallerad läsare som använder plug-andplay vid anslutning av andra enheter i dörrmiljön. Den kompakta och kostnadseffektiva proxläsaren har inbyggt DAC-interface för en enkel installation direkt till en centralenhet. Hi-O-teknologin innebär att enheterna har en inbyggd processor och kommunicerar med varandra vilket möjligör plug-and-playinstallation. Med hjälp av Hi-O kan varje enhet erbjuda intelligent driftövervakning i realtid. PCR50 kan arbeta stand alone och programmeras då direkt via knappsatsen, eller som centralansluten vilket förenklar administrationen av behörigheterna. Läsaren ansluts enkelt direkt till LCU9016, LCU9017 och LCU6516. PCR50 kan även användas som kodlås och som larmförbikopplare när den ingår i en centralenhet som har minst en DAC ansluten. Användningsområde ASSA Smartair TS1000 off line+ är ett off line passersystem, baserat på batteridrivna elektroniska läsare som monteras direkt på dörren. Det styrs av kort eller taggar med beröringsfria Mifare chip. Informationen är krypterad i olika sektorer och kan inte läsas ut av obehöriga. Du kan själv välja vilka sektorer du vill använda, därför är det möjligt att kombinera med andra applikationer som använder samma Mifare teknik. TS1000 off line+ kräver en ledig sektor på kortet, vilken väljer du själv vid systemuppsättningen. PCR50 är en beröringsfri läsare med ett läsavstånd på mellan 4 5 cm och finns i svart eller vitt utförande. Läsaren har upplysta symboler, grön och röd indikering för larmstatus, samt symboler för att slå kod eller presentera kodbärare. Knappsatsen är bakgrundsbelyst och knapparna är slittåliga av rostfritt stål med en distinkt tryckkänsla. PCR50 passar både för inom- och utomhusbruk då den uppfyller kraven för IP54. Den är lämplig att användas i de flesta miljöer som till exempel garage, kontor, industri eller i offentliga lokaler. En komplett installation av Smartair passersystem innehåller följande komponenter: Vid dörren: Elektronisk, dörrmonterad off line läsare LS1000 (Väggläsare off line. En reläutgång). Personer: Mifare beröringsfritt kort/tagg, 13,56 MHz, 1 K med sektorläsning/skrivning. Med PCR50 kan man alltid växa från stand alone-läsare till ett on linesystem med flera tusen dörrar utan att läsarna behöver bytas. För att administrera systemet: - TS1000 off line+ programvara - Systemkod - Auktoriseringsnyckel - Programmeringsenhet - Smartair kodare RX Det flexiblaste webbaserade passersystemet på marknaden RX är ett smidigt och lättanvänt passersystem för upp till 16 dörrar som passar det mindre eller växande företaget. Det krävs ingen installation av programvara eftersom den finns i undercentralen, där även databasen lagras. Det innebär att man kan hantera systemet från valfri dator i nätverket. Växer företaget kan man lätt bygga ut systemet med flera undercentraler och dörrar utan att man behöver byta ut befintliga dörrmiljöer. Då hanteras systemet med hjälp av programvaran ARX. Lagringskapacitet Information om vem som ska ha tillträde var och när läggs upp i programvaran och förs sedan över till varje unik läsare. TS1000 off line+ programvara kan hantera upp till personer och 10, 30, 75 eller obegränsat antal dörrar. Varje läsare kan hantera upp till personer. Eftersom behörighet och tidschema ligger i dörren, kan du ändra detta utan att behöva programmera om kort/taggar. TS1000 finns även i en version som kan kompletteras med en on line uppdaterare för bland annat valideringsfunktion. När läsare, öppnarknapp och ellås är installerat och inkopplat ansluter du undercentralen till nätverket, där den tilldelas en IP-adress. Det är via denna adress du sedan kommunicerar med hårdvaran, med hjälp av din vanliga Internet-browser. Installation Driftsättning av ett system innehåller följande moment: Installation av Smartair läsare Upplägg av personer, dörrar och tidschema i TS1000 programvara Programmering av Smartair läsare med programmeringsenheten Kodning av Smartair kort/tagg till behöriga personer Passersystemet arbetar med en kalender vilket innebär att du kan ha olika regler för tillträde beroende på veckodag. Det betyder med andra ord att du kan ha olika säkerhetsnivåer för dörren, allt ifrån olåst till att kräva kort och PINkod för tillträde, men även att personer endast har tillträde vissa tider. Alla händelser sparas i en logg, som även kan visas i realtid. Väljer du RX-systemet behöver du aldrig känna dig låst Eftersom administrationen sker via nätverket utan att någon programvara behöver installeras i datorn kan man hantera systemet från valfri dator. Att all kommunikation med RX sker via företagets befintliga nätverk minimerar kabeldragningen. Ett RX-system begränsar dig aldrig när det gäller dörrantal, det går alltid att växa till ARX utan att byta någon hårdvara. De flesta befintliga 4000-system går dessutom enkelt att flytta över till en RX-central, utan förändringar i dörrmiljöerna. Aperio E100DS är en trådlös online dörrbladsläsare för beröringsfria Mifarekort och taggar. Utsidans handtag är frikopplat och kopplas in vid godkänd kortläsning. Insidans handtag är alltid inkopplat. Befintligt låshus kan oftast användas vilket tillsammans med enkel och snabb montering, ger en kostnadseffektiv lösning på innerdörrar i en ARX eller RX anläggning. E100DS kommunicerar trådlöst med en medföljande RadioDAC till en ARX eller RX centralenhet. Avstånden mellan RadioDAC och läsaren kan vara upp till 5 meter och placeringen sker med fördel under innertaket. I programmet kan man enkelt välja lämplig säkerhetsnivå på respektive dörr, allt efter veckodag och tid på dygnet. Det finns även möjlighet till larmstyrning, direkt från kortläsaren, med hjälp av ett behörigt kort. All administration av behörigheter till läsaren sker i ARX/RX passersystemet och samma kort passerkort kan användas till både skalskydd och innerdörrar. Loggar från alla inpasseringar visas och sparas i passersystemet i realtid. En mängd olika läsarteknologier går att ansluta till undercentralen, såsom Magnet, EM prox, Mifare och Wiegand. Det går även att ansluta en dörröppnare för att underlätta passage för rörelsehindrade. Lysdioder på läsaren indikerar avläst kort eller tagg läst samt godkänt respektive icke godkänt tillträde. I god tid innan batterierna tar slut indikeras även lågt batteri via blinkande lysdiod. Läsaren monteras enkelt i dörrens moduluttag, inget ingrepp behöver göras på dörren eller karmen. Läsaren finns i två bredder, 45 och 55 mm bred, beroende på kundönskemål. Ingen extern strömförsörjning behövs då läsaren är batteridriven med ett lithiumbatteri. Beroende på funktions- och säkerhetskrav på dörren finns läsaren i med två alternativ; med eller utan uttag för cylinder och med vred på insidan. Läsaren finns för olika dörrtjocklekar och måste beställas för respektive projekterad dörrmiljö.
