C489 Förbindningsdon för standardfunktioner C489. C489 är ett 21-poligt förbindningsdon som ger tillgång till allmänna funktioner i fordonet.

Transkript

1 är ett 21-poligt förbindningsdon som ger tillgång till allmänna funktioner i fordonet. Förbindningsdonet är brunt och sitter på den inre delen av påbyggnadskonsolen C234 C493 C259 C449 C447 C494 C234 C260 C493 C259 C494 C447 C449 C260 C493 C259 C449 C447 C494 C493 C259 C494 C447 C :40-15 Utgåva 4 sv-se 1 (8)

2 Inkopplingsalternativ Det finns 2 olika inkopplingsalternativ beroende på vilken styrenhet för reglering av sikt- och synlighetsfunktioner som fordonet är utrustat med. Den senaste benämns CUV2 i dokumentet och den tidigare benämns CUV1. Styrenhetsutförande framgår av fordonets individuella chassispecifikation, ICS. Styrenhet CUV2 CUV1 Variantkod 3115B 3115A 11:40-15 Utgåva 4 sv-se 2 (8)

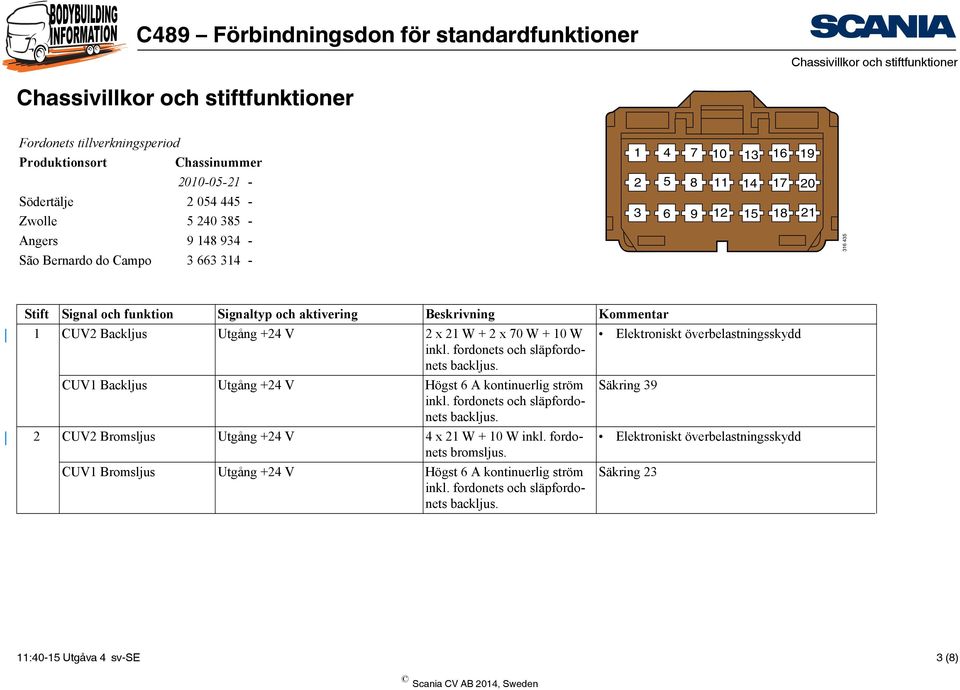

3 Fordonets tillverkningsperiod Produktionsort Chassinummer Södertälje Zwolle Angers São Bernardo do Campo CUV2 Backljus Utgång +24V 2x21W+2x70W+10W inkl. fordonets och släpfordonets backljus. CUV1 Backljus Högst 6 A kontinuerlig ström inkl. fordonets och släpfordonets backljus. 2 CUV2 Bromsljus 4 x 21 W + 10 W inkl. fordonets bromsljus. CUV1 Bromsljus Högst 6 A kontinuerlig ström inkl. fordonets och släpfordonets backljus. Säkring 39 Säkring 23 11:40-15 Utgåva 4 sv-se 3 (8)

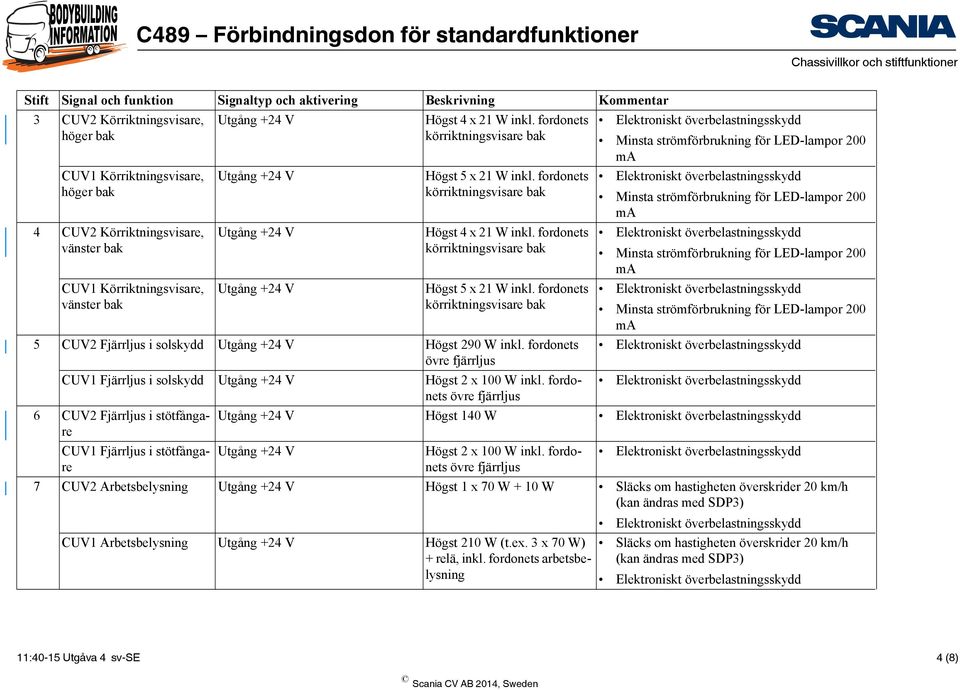

4 3 CUV2 Körriktningsvisare, höger bak CUV1 Körriktningsvisare, höger bak 4 CUV2 Körriktningsvisare, vänster bak CUV1 Körriktningsvisare, vänster bak Högst 4 x 21 W inkl. fordonets körriktningsvisare bak Högst 5 x 21 W inkl. fordonets körriktningsvisare bak Högst 4 x 21 W inkl. fordonets körriktningsvisare bak Högst 5 x 21 W inkl. fordonets körriktningsvisare bak Minsta strömförbrukning för LED-lampor 200 ma Minsta strömförbrukning för LED-lampor 200 ma Minsta strömförbrukning för LED-lampor 200 ma Minsta strömförbrukning för LED-lampor 200 ma 5 CUV2 Fjärrljus i solskydd Högst 290 W inkl. fordonets övre fjärrljus CUV1 Fjärrljus i solskydd Högst 2 x 100 W inkl. fordonets övre fjärrljus 6 CUV2 Fjärrljus i stötfångare Högst 140 W CUV1 Fjärrljus i stötfångare Högst 2 x 100 W inkl. fordonets övre fjärrljus 7 CUV2 Arbetsbelysning Högst 1 x 70 W + 10 W Släcks om hastigheten överskrider 20 km/h (kan ändras med SDP3) CUV1 Arbetsbelysning Högst 210 W (t.ex. 3 x 70 W) + relä, inkl. fordonets arbetsbelysning Släcks om hastigheten överskrider 20 km/h (kan ändras med SDP3) 11:40-15 Utgåva 4 sv-se 4 (8)

5 8 Extra strömställare arbetsbelysning Momentan jordförbindelse ger +24 V på stift 7 9 Strömställare kraftuttag 1 Jordförbindelse ger +24 V på stift Kraftuttag 1 när stift 9 ansluts till jord och kraftuttagets aktiveringsvillkor är uppfyllda. 11 Strömställare kraftuttag 2 Jordförbindelse ger +24 V på stift Kraftuttag 2 när stift 11 ansluts till jord och kraftuttagets aktiveringsvillkor är uppfyllda. 13 Fjärraktiverad motoravstängning Jordförbindelse 14 Begränsad handgas Jordförbindelse 15 Bakre dimljus Utgång + 24 V - 16 Statuslampa stödaxel på släpfordon Används inte Jordförbindelse Arbetsbelysning tänds vid jordpuls och släcks vid nästa jordpuls Statuslampa i kombinationsinstrumentet Återfjädrande strömställare Högst 2 A kontinuerlig ström Högst 500 mh induktiv last Högst 2 A kontinuerlig ström Högst 500 mh induktiv last 11:40-15 Utgåva 4 sv-se 5 (8)

6 Fordonets tillverkningsperiod Produktionsort Chassinummer Södertälje Zwolle Angers São Bernardo do Campo Se tabell ovan 15 Används inte 16 Se tabell ovan Används inte 11:40-15 Utgåva 4 sv-se 6 (8)

7 Fordonets tillverkningsperiod Produktionsort Chassinummer Södertälje Zwolle Angers Se tabell ovan 15 Status- och varningslampa 7 och 8 ICL 1 Jordförbindelse eller +24 V För val av aktiveringssignal på stift 20, Se tabell ovan 17 Instrumentpanelbelysning För lysdioder, kopplad till reostat 18 Status- och varningslampa 5 ICL 1 19 Status- och varningslampa 6 ICL 1 20 Status- och varningslampa 7 ICL 1 21 Status- och varningslampa 8 ICL 1 Högst 1,5 A inkl. Scanias instrumentpanelbelysning +24 V Upptagen vid bränslevärmare +24 V Upptagen vid momentomvandlare Jordförbindelse om stift 15 är ansluten till +24 V, +24 V om stift 15 har jordförbindelse Upptagen på manskapshytt 11:40-15 Utgåva 4 sv-se 7 (8)

8 Fordonets tillverkningsperiod Produktionsort Chassinummer Södertälje Zwolle Angers Stift Signal eller funktion Signaltyp och aktivering Beskrivning Kommentar 1 16 Se tabell ovan 17 Instrumentpanelbelysning För lysdioder, kopplade till reostat Se tabell ovan 20 Status- och varningslampa 7 ICL V 21 Status- och varningslampa 8 ICL V Endast för Scanias originalutrustning monterad i ordinarie instrumentpanel Högst 1,5 A inkl. Scanias instrumentpanelbelysning Upptagen på manskapshytt 11:40-15 Utgåva 4 sv-se 8 (8)
