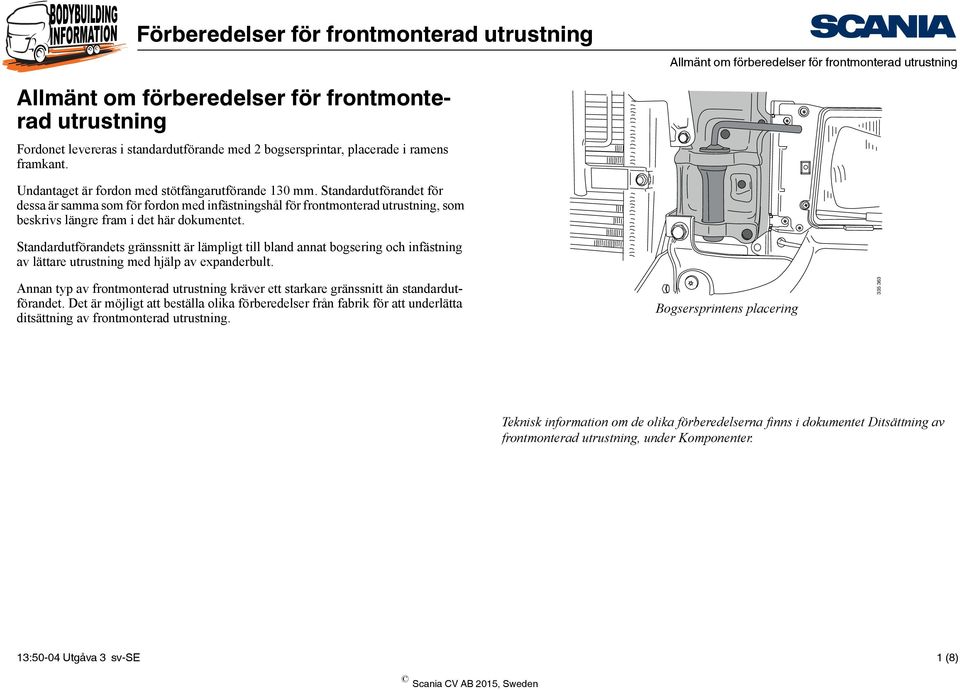

1 Allmänt om förberedelser för frontmonterad utrustning Allmänt om förberedelser för frontmonterad utrustning Fordonet levereras i standardutförande med 2 bogsersprintar, placerade i ramens framkant. Undantaget är fordon med stötfångarutförande 130 mm. Standardutförandet för dessa är samma som för fordon med infästningshål för frontmonterad utrustning, som beskrivs längre fram i det här dokumentet. Standardutförandets gränssnitt är lämpligt till bland annat bogsering och infästning av lättare utrustning med hjälp av expanderbult. Annan typ av frontmonterad utrustning kräver ett starkare gränssnitt än standardutförandet. Det är möjligt att beställa olika förberedelser från fabrik för att underlätta ditsättning av frontmonterad utrustning. Bogsersprintens placering Teknisk information om de olika förberedelserna finns i dokumentet Ditsättning av frontmonterad utrustning, under Komponenter. 13:50-04 Utgåva 3 sv-se 1 (8)

Standardutförandet för dessa är samma som för fordon med infästningshål för frontmonterad utrustning, som beskrivs längre fram i det här dokumentet.

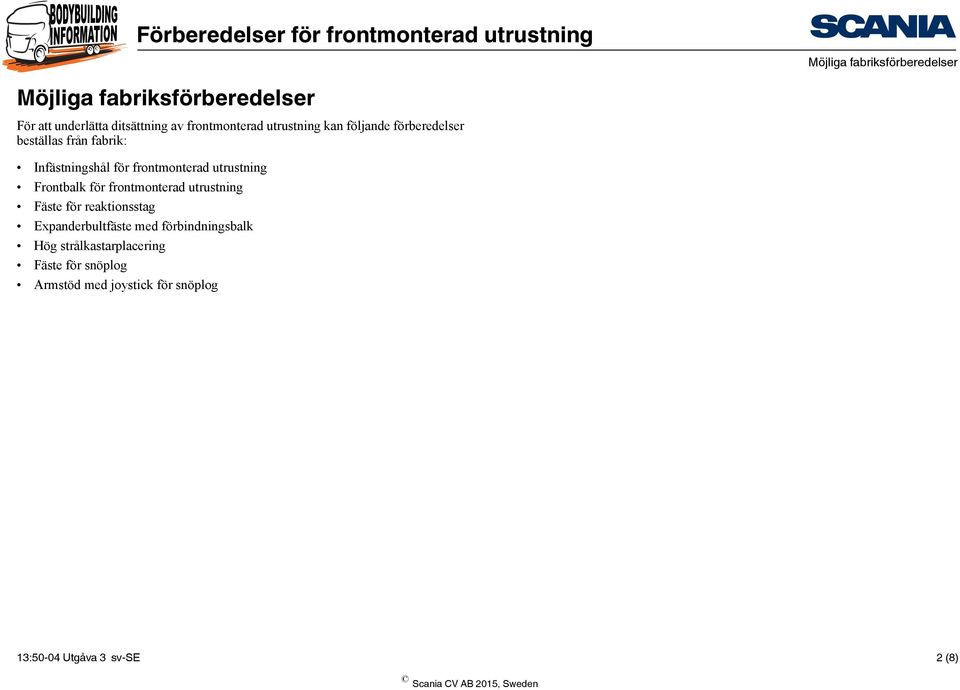

2 För att underlätta ditsättning av frontmonterad utrustning kan följande förberedelser beställas från fabrik: Infästningshål för frontmonterad utrustning Frontbalk för frontmonterad utrustning Fäste för reaktionsstag Expanderbultfäste med förbindningsbalk Hög strålkastarplacering Fäste för snöplog Armstöd med joystick för snöplog 13:50-04 Utgåva 3 sv-se 2 (8)

frontmonterad utrustning Fäste för reaktionsstag Expanderbultfäste med förbindningsbalk

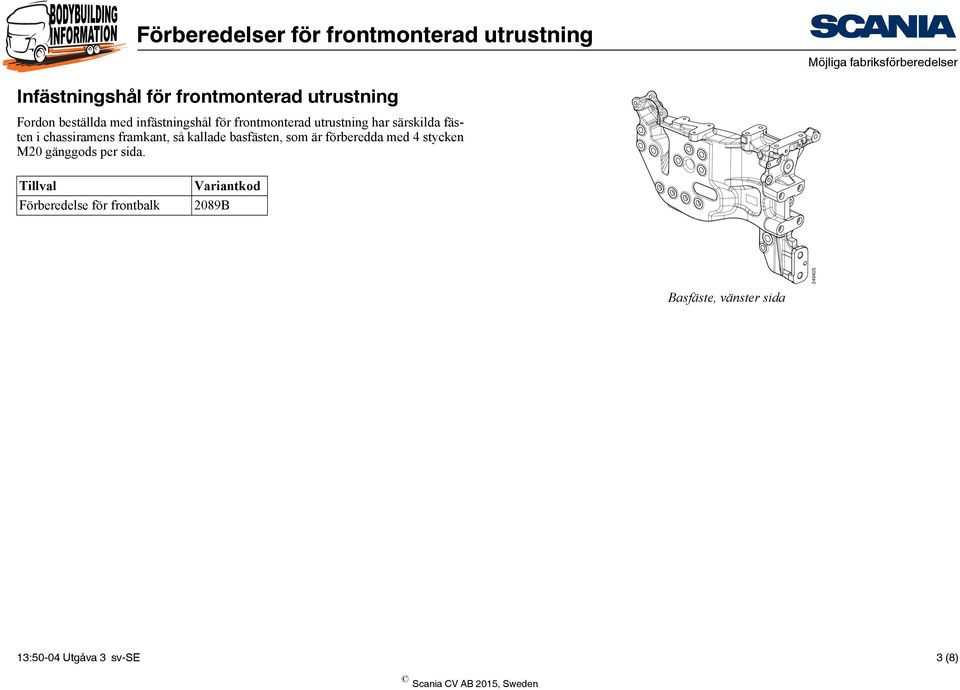

3 Infästningshål för frontmonterad utrustning Fordon beställda med infästningshål för frontmonterad utrustning har särskilda fästen i chassiramens framkant, så kallade basfästen, som är förberedda med 4 stycken M20 gänggods per sida. Förberedelse för frontbalk Variantkod 2089B Basfäste, vänster sida :50-04 Utgåva 3 sv-se 3 (8)

basfästen, som är förberedda med 4 stycken M20 gänggods per sida.

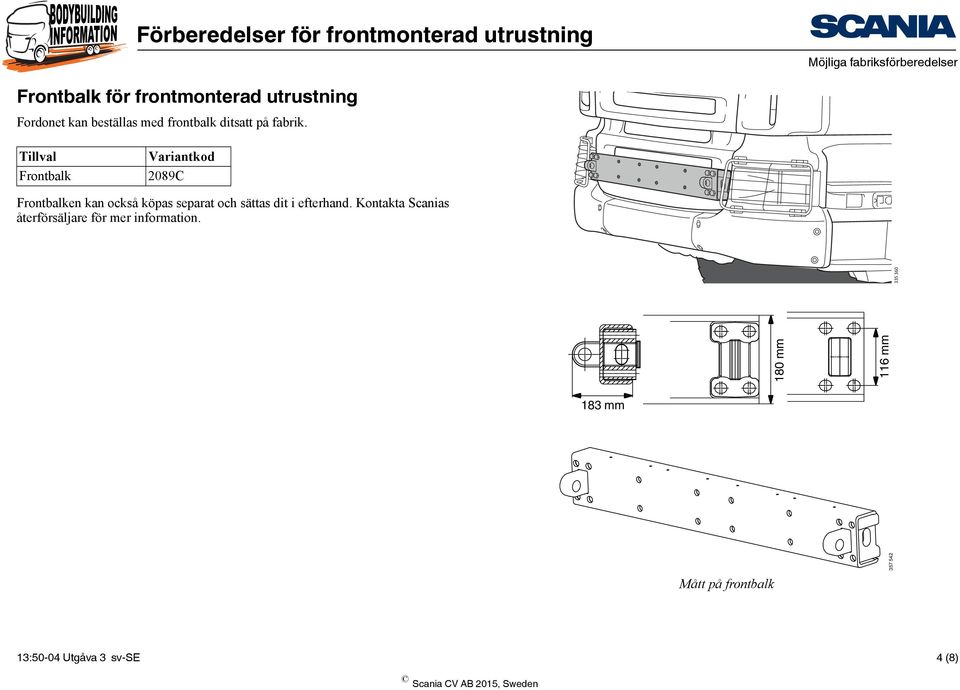

4 Frontbalk för frontmonterad utrustning Fordonet kan beställas med frontbalk ditsatt på fabrik. Frontbalk Variantkod 2089C Frontbalken kan också köpas separat och sättas dit i efterhand. Kontakta Scanias återförsäljare för mer information. 180 mm 116 mm mm Mått på frontbalk :50-04 Utgåva 3 sv-se 4 (8)

Frontbalk Variantkod 2089C Frontbalken kan också köpas separat och sättas dit i

5 Fäste för reaktionsstag En sats med ramfästen, skruvar och distanser kan beställas ditsatt på fabrik eller köpas i efterhand från Scanias återförsäljare. Fäste för frontmonterad utrustning Variantkod 1855A Med infästning för bogsersprintar Måttet A beror på om fordonet har normal eller bred kylare: 361,5 mm på fordon med normal kylare 376,5 mm på fordon med bred kylare A 550 M24x Med infästningshål för frontmonterad utrustning Måttet A beror på om fordonet har normal eller bred kylare: 395 mm med normal kylare 372 mm med bred kylare A 550 M24x :50-04 Utgåva 3 sv-se 5 (8)

Fäste för frontmonterad utrustning Variantkod 1855A Med infästning för bogsersprintar Måttet A beror på om fordonet har normal eller bred kylare:

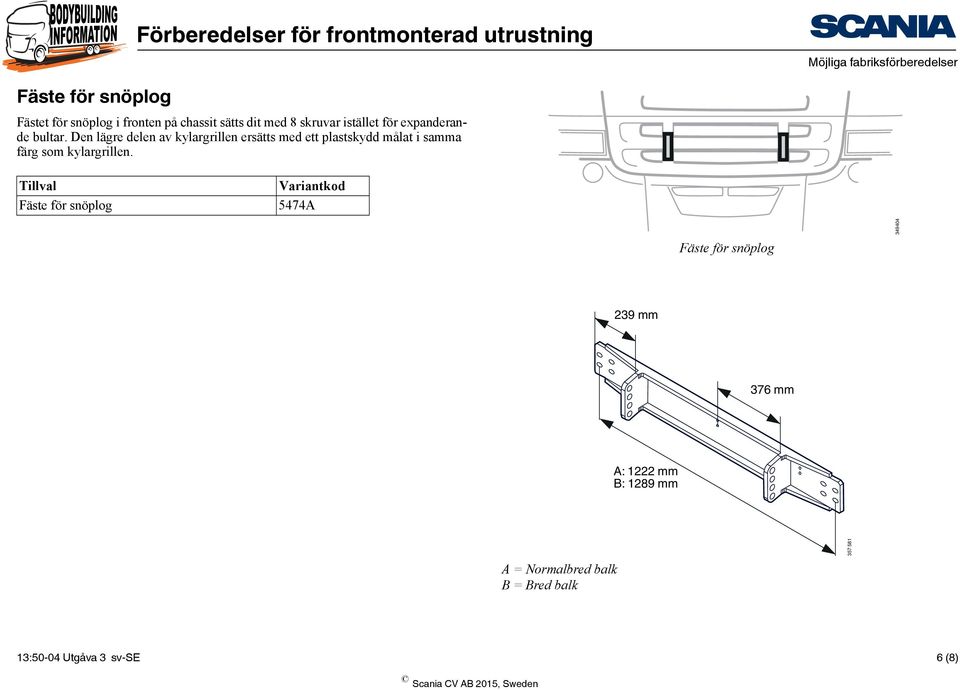

6 Fäste för snöplog Fästet för snöplog i fronten på chassit sätts dit med 8 skruvar istället för expanderande bultar. Den lägre delen av kylargrillen ersätts med ett plastskydd målat i samma färg som kylargrillen. Fäste för snöplog Variantkod 5474A Fäste för snöplog mm 376 mm A: 1222 mm B: 1289 mm A = Normalbred balk B = Bred balk :50-04 Utgåva 3 sv-se 6 (8)

Den lägre delen av kylargrillen ersätts med ett plastskydd målat i samma färg som kylargrillen.

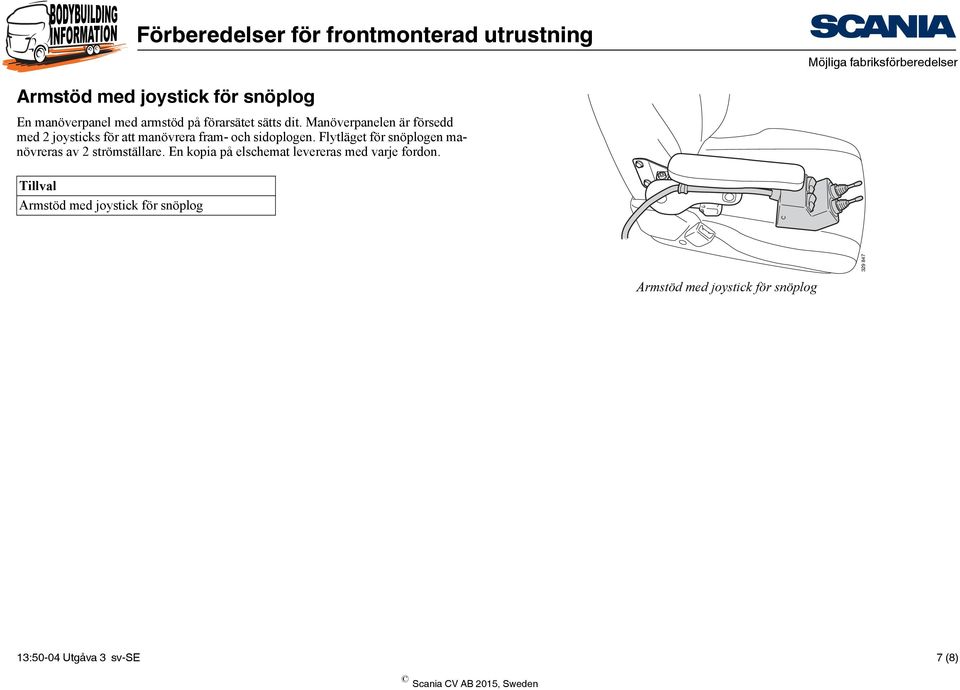

7 Armstöd med joystick för snöplog En manöverpanel med armstöd på förarsätet sätts dit. Manöverpanelen är försedd med 2 joysticks för att manövrera fram- och sidoplogen. Flytläget för snöplogen manövreras av 2 strömställare. En kopia på elschemat levereras med varje fordon. Armstöd med joystick för snöplog Armstöd med joystick för snöplog 13:50-04 Utgåva 3 sv-se 7 (8)

Flytläget för snöplogen manövreras av 2 strömställare.

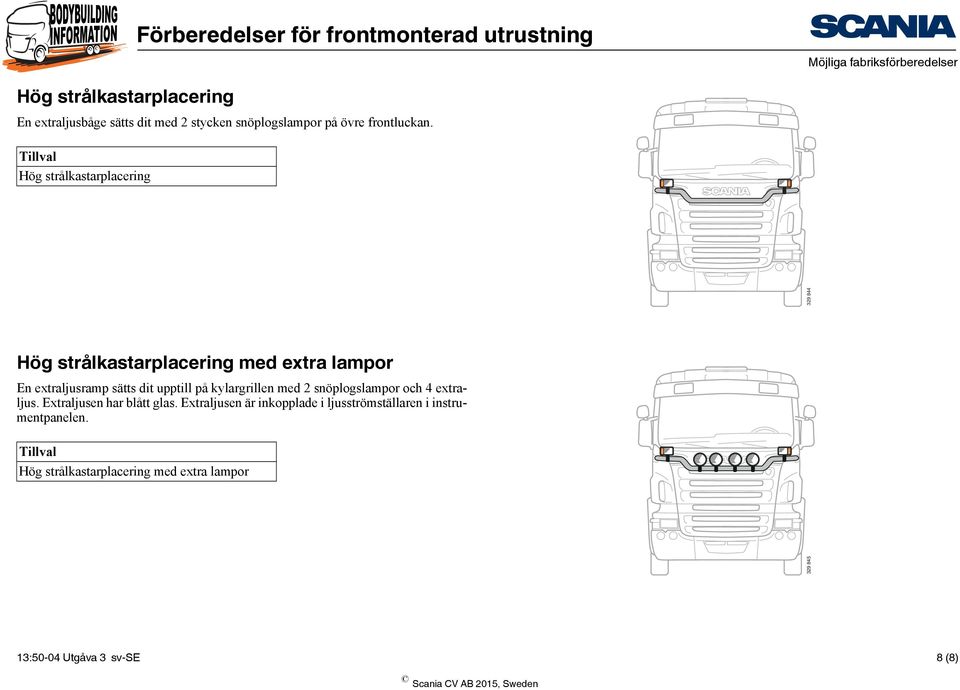

8 Hög strålkastarplacering En extraljusbåge sätts dit med 2 stycken snöplogslampor på övre frontluckan. Hög strålkastarplacering Hög strålkastarplacering med extra lampor En extraljusramp sätts dit upptill på kylargrillen med 2 snöplogslampor och 4 extraljus. Extraljusen har blått glas. Extraljusen är inkopplade i ljusströmställaren i instrumentpanelen. Hög strålkastarplacering med extra lampor :50-04 Utgåva 3 sv-se 8 (8)

kylargrillen med 2 snöplogslampor och 4 extraljus. Extraljusen har blått glas.
