PVL1300 BRUKSANVISNING

Transkript

1 PVL1300 BRUKSANVISNING SE Elpress AB P.O. Box 186 SE KRAMFORS, Sweden Tel: Fax:

2 2

3 Innehållsförteckning Symboler Introduktion och säkerhet Etiketter Beskrivning av presspistol PVL Beskrivning av komponenter Kortfattad beskrivning av verktygets viktiga funktioner Beskrivning av kontrollampans funktioner Anmärkning angående verktygets användning Verktygets handhavande Kontaktpressning av kopparförbindningar och C-hylsor Kontaktpressning av aluminiumförbindningar Rundpressning av sektorformade ledare Användningsområden och verktygsval Service och underhåll Anvisningar angående användning av batteri och laddare Förvaring och transport av presspistolen Felsökning och åtgärder Skrotning av verktyg/återvinning av material Kvalite och miljöaspekter Tekniska data Kontakt Överensstämmelsedeklaration Symboler Säkerhetsvarning Denna typ av instruktion måste beaktas för att person- eller miljöskador skall undvikas. Efter denna sybol finns ofta en symbol som anger vad varningen avser. i Hanteringsvarning Denna typ av instruktion måste beaktas för att skador på utrustning skall undvikas. 3

4 a 9b 4

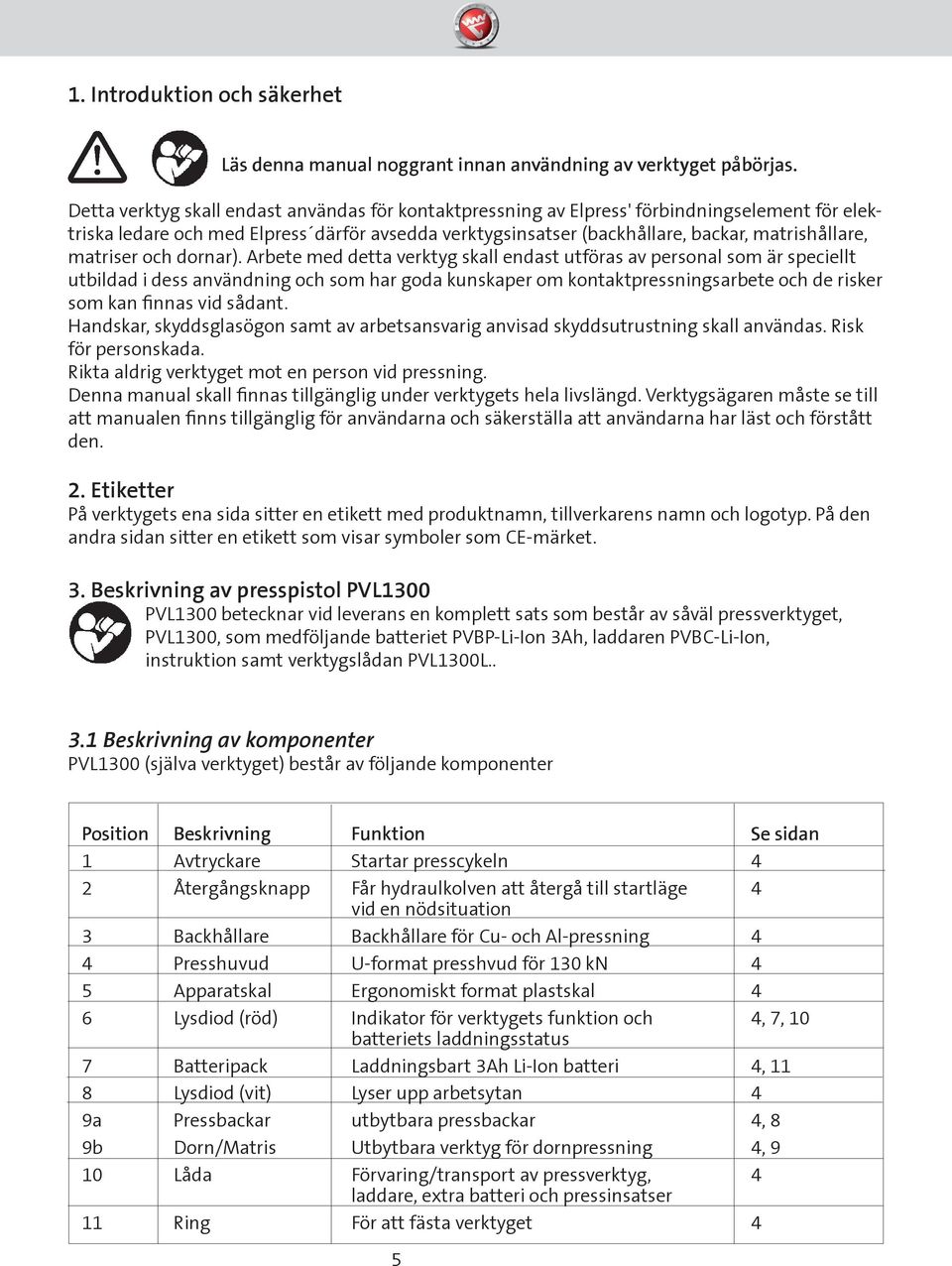

5 1. Introduktion och säkerhet Läs denna manual noggrant innan användning av verktyget påbörjas. Detta verktyg skall endast användas för kontaktpressning av Elpress' förbindningselement för elektriska ledare och med Elpress därför avsedda verktygsinsatser (backhållare, backar, matrishållare, matriser och dornar). Arbete med detta verktyg skall endast utföras av personal som är speciellt utbildad i dess användning och som har goda kunskaper om kontaktpressningsarbete och de risker som kan finnas vid sådant. Handskar, skyddsglasögon samt av arbetsansvarig anvisad skyddsutrustning skall användas. Risk för personskada. Rikta aldrig verktyget mot en person vid pressning. Denna manual skall finnas tillgänglig under verktygets hela livslängd. Verktygsägaren måste se till att manualen finns tillgänglig för användarna och säkerställa att användarna har läst och förstått den. 2. Etiketter På verktygets ena sida sitter en etikett med produktnamn, tillverkarens namn och logotyp. På den andra sidan sitter en etikett som visar symboler som CE-märket. 3. Beskrivning av presspistol PVL1300 PVL1300 betecknar vid leverans en komplett sats som består av såväl pressverktyget, PVL1300, som medföljande batteriet PVBP-Li-Ion 3Ah, laddaren PVBC-Li-Ion, instruktion samt verktygslådan PVL1300L Beskrivning av komponenter PVL1300 (själva verktyget) består av följande komponenter Position Beskrivning Funktion Se sidan 1 Avtryckare Startar presscykeln 4 2 Återgångsknapp Får hydraulkolven att återgå till startläge 4 vid en nödsituation 3 Backhållare Backhållare för Cu- och Al-pressning 4 4 Presshuvud U-format presshvud för 130 kn 4 5 Apparatskal Ergonomiskt format plastskal 4 6 Lysdiod (röd) Indikator för verktygets funktion och 4, 7, 10 batteriets laddningsstatus 7 Batteripack Laddningsbart 3Ah Li-Ion batteri 4, 11 8 Lysdiod (vit) Lyser upp arbetsytan 4 9a Pressbackar utbytbara pressbackar 4, 8 9b Dorn/Matris Utbytbara verktyg för dornpressning 4, 9 10 Låda Förvaring/transport av pressverktyg, 4 laddare, extra batteri och pressinsatser 11 Ring För att fästa verktyget 4 5

6 3.2 Kortfattad beskrivning av verktygets viktiga funktioner Hydraulkolven återgår automatiskt till startläge när maximalt tryck har uppnåtts. Återgångsknapp får verktyget att returnera kolven till sin startposition. Verktyget är försett med en speciell broms som stoppar hydraulkolvens framåtgående rörelse när avtryckaren släpps. Verktyget är försett med en dubbelkolvspump, vilket betyder att kolven går snabbt tills backarna möter förbindningen varefter resterande pressförlopp går förhållandevis sakta. Presshuvudet kan roteras 180 för bättre åtkomlighet i trånga utrymmen och andra svåra arbetssituationer. Verktyget är utrustad med en mikroprocessor som bl a indikerar låg batteriladdning samt stänger av motorn efter avslutad presscykel. Verktyget har en integrerad press-sensor som automatiskt identifierar presskraften under varje pressförlopp. Om en avvikelse av presskraft sker hörs en akustisk signal och den röda LED lampan blinkar (se avsnitt 3.3). En vit LED lampa lyser upp arbetsplatsen när avtrycksknappen aktiveras. Denna egenskap kan deaktiveras (se avsnitt 3.3). Med en USBadapter som tillval kan en rapport genereras för dokumentation under service. Greppytan på verktyget är gummibelagd och därför halkfri. Verktygshuset är ergonomiskt utformat och optimerat med hänsyn tagen till balansering av verktyget. Alla verktygets funktioner kan kontrolleras med en knapp. Detta leder till en enkel hantering och bättre grepp jämfört med en tvåknappslösning. Li-Ion-batterier har varken en minneseffekt eller självurladdning. Även efter långa perioder då verktyget inte används är verktyget klar att användas. Dessutom har Li-Ion-batterier följande fördelar, de väger mindre, har 50% mer kapacitet och kortare laddningscykler jämfört med NiMH-batterier. 6

7 3.3 Beskrivning av kontrollampans funktioner PVL1300 är utrustad med ett speciellt kretskort som innehåller flera viktiga funktioner för att informera användaren om aktuell status för enheten. Innan du använder enheten skall batteriets laddningsstatus testas. En låg laddningsnivå kan upptäckas genom att den röda lysdioden blinkar 20 sekunder i slutet av en presscykel. Den röda lysdioden signalerar i följande fall: När Efter arbetscykel Efter isättande av batteri Medan överstiger temp. gräns Efter arbetscykel Efter arbetscykel Varför Självkontroll Skicka för sevice Enheten är för varm Enheten är för varm Efter arbetscykel Det presstryck som krävs har inte uppnåtts eller operatören har avbrutit presscykeln manuellt medan motorn har stoppats Efter arbetscykel Allvarligt fel: Presstryck har inte erhållits när motorn kördes. När avtryckaren aktiveras tänder en LED (lysdiod) upp arbetsmiljön. Den släcks automatiskt ca 10 sek. efter att avtryckaren släppts. Funktionen kan avaktiveras genom att ta bort batteriet och samtidigt hålla ned avtryckaren och sätta tillbaka batteriet som beskrivet enligt bilden nedan. 7

8 4. Anmärkningar angående verktygets användning 4.1 Verktygets handhavande Tänk på att beakta gällande föreskrifter angående arbete vid elektriska anläggningar innan arbete påbörjas. i Kör aldrig verktyget utan backar eller dorn och matris Kontaktpressning av kopparförbindningar och C-hylsor Välj verktygsinsatser: Vid ovanstående arbete behövs nedre backhållare V1316 och övre backhållare V1318. I de fall pressbacken är av så kallad integrerad tyg (beteckningen börjar med 13, t ex 13B32) behövs ej separata backhållare. Den undre backhållaren monteras från sidan vinkelrätt in mot gaffeln med den halvcirkelformade ovansidan först så att styrkulan på insidan av gaffeln passar i motsvarande styrspår på backhållaren. Vinkla därefter ner backhållarens fäste mot uttaget i presshuvudets kolv och tryck fast backhållaren. Den övre backhållaren förs in från sidan. Se till att backhållaren är centrerad och ligger an mot gaffeln överdel. Montera pressbackarn typ Bxx i övre respektive undre backhållarna. Välj back så att dess nummer (Bxx) överensstämmer med numret på förbindningens has. Före start av verktyget skall batteriets laddningsnivå kontrolleras. Gör en tompressning med backar monterade - en låg laddningsnivå indikeras av att lysdioden lyser med fast sken i ca 20 sekunder efter fullföljd presscykel, se beskrivning av kontrollampans funktioner, 3.3. Kontaktpressning sker genom att avtryckaren hålls inne tills backarna går ihop och sedan vid erforderligt tryck automatiskt går tillbaka till startläge. Var noga med att inte komma åt avtryckaren (1), vid backbyte. Klämrisk! I en nödsituation eller för att tidigt korrigera pressningens placering, kan pressbackarna returneras till startläge med återgångsknappen (2). Pressförloppet kan i vilket läge som helst stoppas genom att avtryckaren (1) släpps. Pressningen fortsätter när avtryckaren trycks in igen. 8

9 4.1.2 Kontaktpressning av aluminiumförbindningar Vid denna typ av arbete behövs matrishållare V1320. I de fall integrerad matris 13P32M används, behövs ej separat matrishållare. För ner dornen i kolvens uttag och vrid den medsols tills den har "gått i botten" i bajonettfästet. Matrishållaren förs in från sidan. Se till att matrishållaren är centrerad och ligger an mot gaffelns överdel. Förbindningen läggs in i rätt matris som förs in från sidan i matrishållaren så att hållarens kulsnäppe greppar in i matrisens styrspår och matrisen placeras så att första pressningen görs närmast förbindningens ingång. Före start av verktyget skall batteriets laddningsnivå kontrolleras. Gör en tompressning med dorn/ matris monterade - en låg laddningsnivå indikeras av att lysdioden lyser med fast sken i ca 20 sekunder efter fullföljd presscykel, se beskrivning av kontrollampans funktioner. Kontaktpressning görs genom att avtryckaren hålls inne tills dorn och matris gått ihop och sedan vid erforderligt tryck automatiskt gått tillbaka till startläge. Var noga med att inte komma åt avtryckaren (1) vid insatsbyte. Klämrisk! I en nödsituation eller för att tidigt korrigera pressningens placering, kan dornen returneras till startläge med återgångsknappen (2). Pressförloppet kan i vilket läge som helst stoppas genom att avtryckaren (1) släpps. Pressningen fortsätter när avtryckaren trycks in igen Rundpressning av sektformade ledare Rundpressning sker på ungefär samma sätt som kontaktpressning av Al, pkt ovan. Rundpressningsmatriserna, RxxMR eller 13RxxMR monteras som pressmatriser men har bara ett lokaliseringsspår. Se till att matrisen arbetar mitt för dornen. Rundpressningsdornarna, 13RxxDr, har ett styrstift som skall löpa i ett spår i gaffeln. Dornen snäpps fast i kolven (och har inget bajonettfäste). Matris/dorn-storlek väljs efter verktygstabell eller efter märkning (Rxx) på förbindningen. 9

10 4.2 Användningsområden och verktygsval i i För detaljerad information om exakt vilka verktygsinsatser som skall användas till olika förbindningar och beträffande antal pressningar på varje förbindning, se Elpress katalog eller Arbetsmanualen för Elpress 1300-System. Se till att verktygsinsatserna är märkt med samma nummer som förbindningen som skall pressas. Verktyget är ej avsedd att användas i någon typ av fast montage, t ex fastsatt i skruvstäd. Verktyget är ej heller avsedd för kontinuerlig användning. Efter ca presscykler måste verktyget tillåtas svalna i ca 15 min. i Alltför intensiv användning kan förorsaka överhettningsskador på verktyget. PVL1300 får inte användas vid arbete under spänning. Vid drift av elektriska motorer kan gnistor biladas som kan antända explosiva vätskor och material. Elektrohydrauliska pressverktyg skall ej användas vid kraftigt regn eller under vatten. 5. Service och underhåll Pressverktyget är försedd med en kontrollampa (lysdiod) som indikerar när det är dags för service (se kapitel 3.3 för mer information). Sevice måste utföras av Elpress Seviceavdelning eller av Elpress auktoriserad serviceverkstad. 1. Efter varje dags användning ska presspistolen rengöras och torkas. Se till att batteriet ej utsätts för fukt eller smuts. 2. Batteriet och laddaren skall skyddas mot fukt, andra föremål och damm. 3. För att erhålla en korrekt funktion av maskinen bör verktyget sändas till Elpress Servceavdelning eller någon av våra auktoriserade servicecenter när lysdioden (LED) indikerar Service eller efter varje år vad som än kommer först. Ett urtaget batteri skall skyddas mot kortslutning över kontaktblecken. Kortslutning kan ge mycket höga strömmar och därvid utveckla hög värme och t o m brandfara. Byte av batteri, pressbackar, backhållare, matriser och dornar är det enda ingrepp användaren kan göra själv. Andra ingrepp i verktyget skall göras av auktoriserad serviceenhet. 10

11 5.1 Anvisningar angående användning av batteri och laddare Se Makitas separata instruktioner för användare av batteri och laddare. Li-Ion #884676B996 #884598C Förvaring och transport av presspistolen För att undvika skador på presspistolen måste den rengöras efter användning och därefter förvaras och transporteras i förvaringsväskan. Om andra verktygsdetaljer e dyl också finns i väskan, se till att dessa inte kan kortsluta batteripolerna. 6. Felsökning och åtgärder 1. Blinkande lysdiod; se pkt 3.3 för mer information om verktygets specialfunktioner. 2. Verktyget läcker olja; skicka verktyget till Elpress Service. Öppna ej verktyget själv - ingen åtgärd kan göras utan specialutrustning och kompetens. 3. Verktyget ger ej erforderligt arbetstryck; stoppa pressningen. Tryck samtidigt in returknappen och avtryckaren i ca 10 sekunder. Om felet kvarstår måste verktyget returneras till Elpress Service. 11

12 7. Skrotning av verktyg/återvinning av material Denna enhet är föremål för omfattningen av europeiska WEEE (2012/19/EU) och RoHS (2011/65/EU) direktiven. Information om detta finns på vår hemsida Batteriet måste speciellt disponeras enligt EEG Batteri riktlinjen. Verktygets olika delar måste hanteras separat vid skrotning. Först av allt måste hydrauloljan tömmas på "miljöstation". Hydraulolja har skadlig inverkan på grundvattnet. Okontrollerat läckage eller tömning av oljan är förbjudet I nästa steg måste ev. battericeller hanteras enligt gällande lagar för hantering av uttjänta batterier. Övriga delar hanteras enligt gällande lagar och föreskrifter. Vi rekommenderar att skrotning av verktyget sker genom att det lämnas till ett återvinningsföretag. Elpress tar också emot verktyget för kostnadsfri skrotning. 8. Kvalite och miljöaspekter Elpress arbetar ständigt med miljöförbättringar och är certifierade enligt ISO Bra kvalite ger oss grunden för utveckling av hög produktivitet och konkurrenskraft. Elpress är certifierade enligt ISO9001. Certificate ISO Certificate ISO

13 9. Tekniska data Totalvikt verktyg: Ca 5,4 kg (inkl. batteri) Presskraft: Ca 124 kn Slaglängd 42 mm Batterispänning: 18 V Batterikapacitet: 3 Ah Presscykeltid: 22 min Pressningar per batteri: Ca st (beroende på förbindningsarea och arb.temp) Pressningstid: Ca 4-12 s (beroende på förbindningens storlek) Hydraulolja: Rivolta S.B.H. 11 Arbetstemperatur: -20 C till + 40 C Ljudnivå: 70 db (A) vid 1 m avstånd Vibrationer: <2,5 m/s 2 Dimensioner: 412 x 319 x Kontakt Om du har frågor angående detta verktyg kontakta din leverantör eller direkt till Elpress kundsupport vid huvudkontoret i Kramfors, Sverige. Tel: +46 (0) Fax: +46 (0) sales@elpress.se 13

14 11. Överensstämmelsedeklaration 14

15 11. Överensstämmelsedeklaration 15

16 Elpress AB P.O. Box 186 SE KRAMFORS, Sweden Tel: Fax: xx
