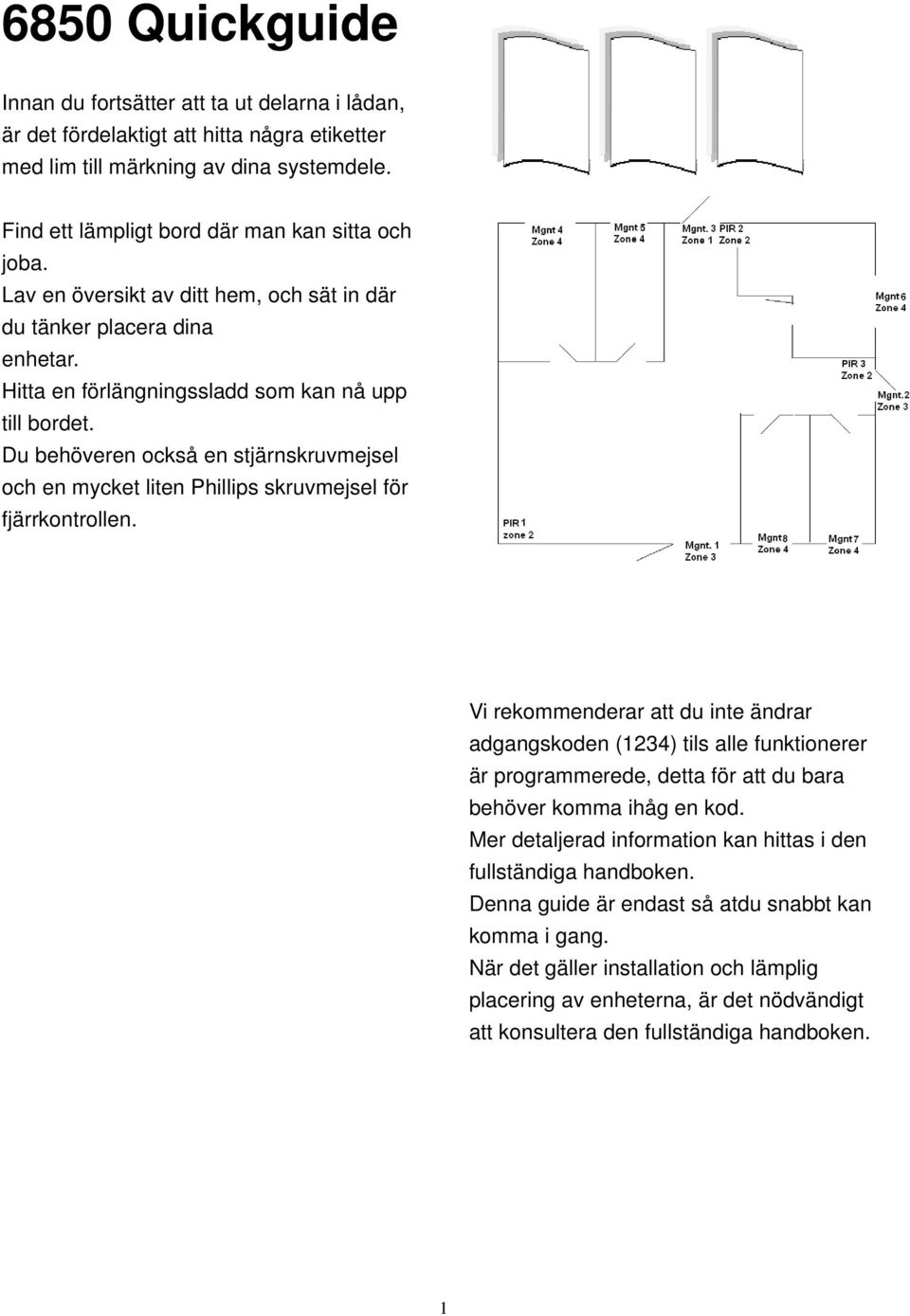

1 6850 Quickguide Innan du fortsätter att ta ut delarna i lådan, är det fördelaktigt att hitta några etiketter med lim till märkning av dina systemdele. Find ett lämpligt bord där man kan sitta och joba. Lav en översikt av ditt hem, och sät in där du tänker placera dina enhetar. Hitta en förlängningssladd som kan nå upp till bordet. Du behöveren också en stjärnskruvmejsel och en mycket liten Phillips skruvmejsel för fjärrkontrollen. Vi rekommenderar att du inte ändrar adgangskoden (1234) tils alle funktionerer är programmerede, detta för att du bara behöver komma ihåg en kod. Mer detaljerad information kan hittas i den fullständiga handboken. Denna guide är endast så atdu snabbt kan komma i gang. När det gäller installation och lämplig placering av enheterna, är det nödvändigt att konsultera den fullständiga handboken. 1

2 Börja med att ligga dessa delar på ett bord framför dig Sätt klisterlappar med framtida lokalisering av enheterna, dette lättar din programmering. a).larmcentralen b).pir rörelsedetektor c).magnetdetektor d).fjärrkontroll e).1 x 9V batteri Alkaline f).3 x 3V batteri CR2032 Lithium g).strömförsörjning 1. Öppna alla PIR, magnetsensore och fjärrkontrollen. 2. Sätt i batterierna i delar och ställa de första 8 växlar till samma kod (House Code). Denna kod är frekvensen dina enheter komunikerer med larmet på. 3. Luk samla fjärrkontroll Dip Switches PCB Position Indicator PCB Board Jumper link Batter holder Batteri HUSKODE (här är det 1248) 2

3 4. Öppna larmpanel och ansluta kablarna till inbyggda batterier.. Lyft INTE larmet från bordet. Om larmet flyftes från bordet när batterierna är anslutna, kommer alarm att utlösas! Skrueterminal Terminal Block Eksternt External jumperlink Tamper P51 Switch Jumper Link P51 - ve (blå lednings terminal) -ve Terminal (Blue Lead) Monteringshul Upper Keyhold for skrue i væg. Fixing Hole +ve Terminal + ve (Red (rød Lead) lednings terminal) Lower Fixing Hole Monteringshul for skrue i væg. Monteringshul Upper Keyhole for skrue i væg. Fixing Hole +ve Terminal + (Blue ve Lead) (blå lednings terminal) --ve Terminal (sort lednings terminal) (Black Lead) Hukommelses Reset Jumperjumper link Link P1 P1 Power Adapterstik Supply Jack Socket 5. Larmet kan fortfarande inte lyftas. Anslut strömmen från transformatorn och slå på eluttaget, nu stängas locket och skruva i de 2 skruvarna på toppen av larmet. 3

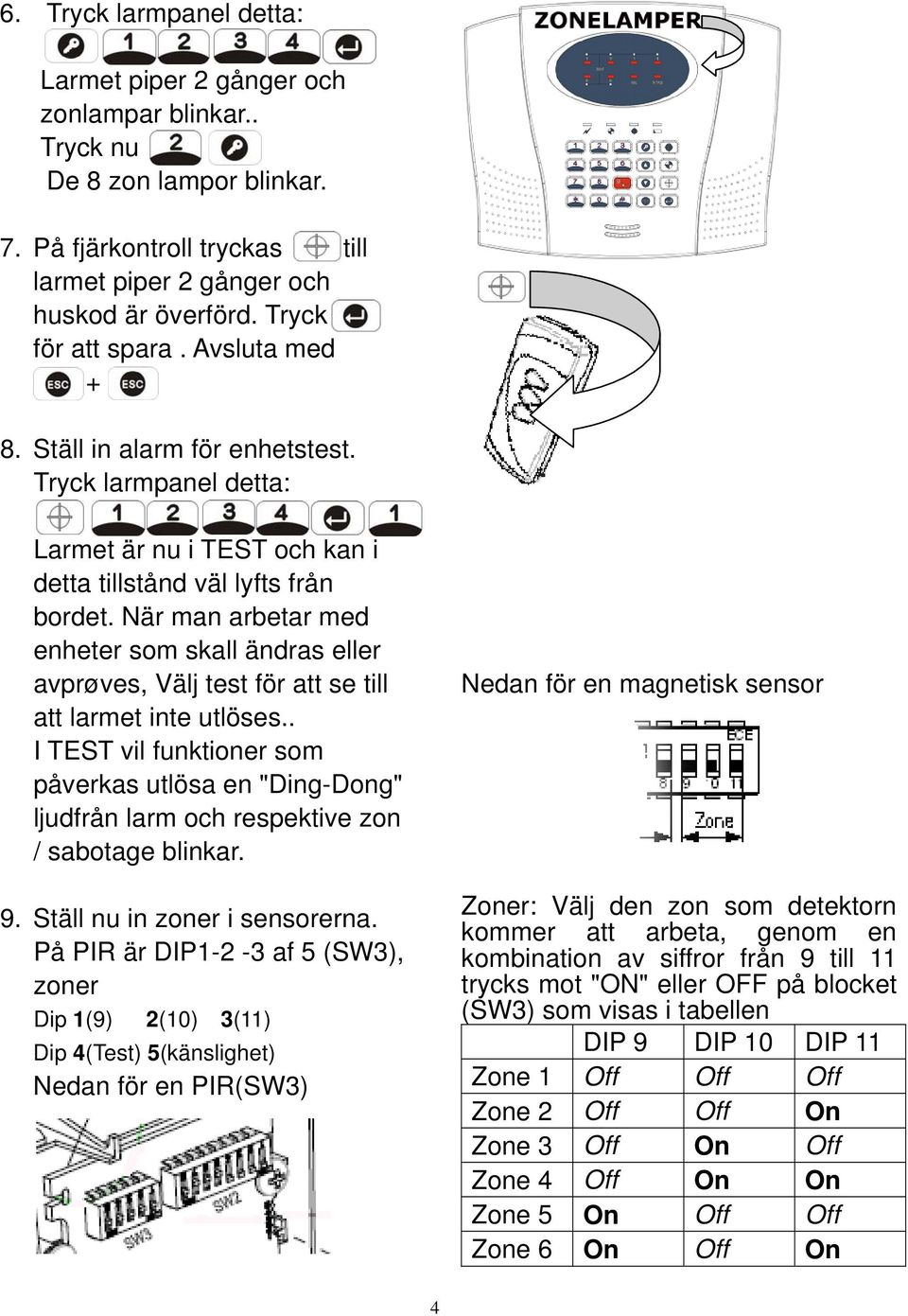

4 6. Tryck larmpanel detta: Larmet piper 2 gånger och zonlampar blinkar.. Tryck nu + De 8 zon lampor blinkar. 7. På fjärkontroll tryckas kn till larmet piper 2 gånger och huskod är överförd. Tryck för att spara. Avsluta med + 8. Ställ in alarm för enhetstest. Tryck larmpanel detta: Larmet är nu i TEST och kan i detta tillstånd väl lyfts från bordet. När man arbetar med enheter som skall ändras eller avprøves, Välj test för att se till att larmet inte utlöses.. I TEST vil funktioner som påverkas utlösa en "Ding-Dong" ljudfrån larm och respektive zon / sabotage blinkar. 9. Ställ nu in zoner i sensorerna. På PIR är DIP af 5 (SW3), zoner Dip 1(9) 2(10) 3(11) Dip 4(Test) 5(känslighet) Nedan för en PIR(SW3) Nedan för en magnetisk sensor Zoner: Välj den zon som detektorn kommer att arbeta, genom en kombination av siffror från 9 till 11 trycks mot "ON" eller OFF på blocket (SW3) som visas i tabellen DIP 9 DIP 10 DIP 11 Zone 1 Off Off Off Zone 2 Off Off On Zone 3 Off On Off Zone 4 Off On On Zone 5 On Off Off Zone 6 On Off On 4

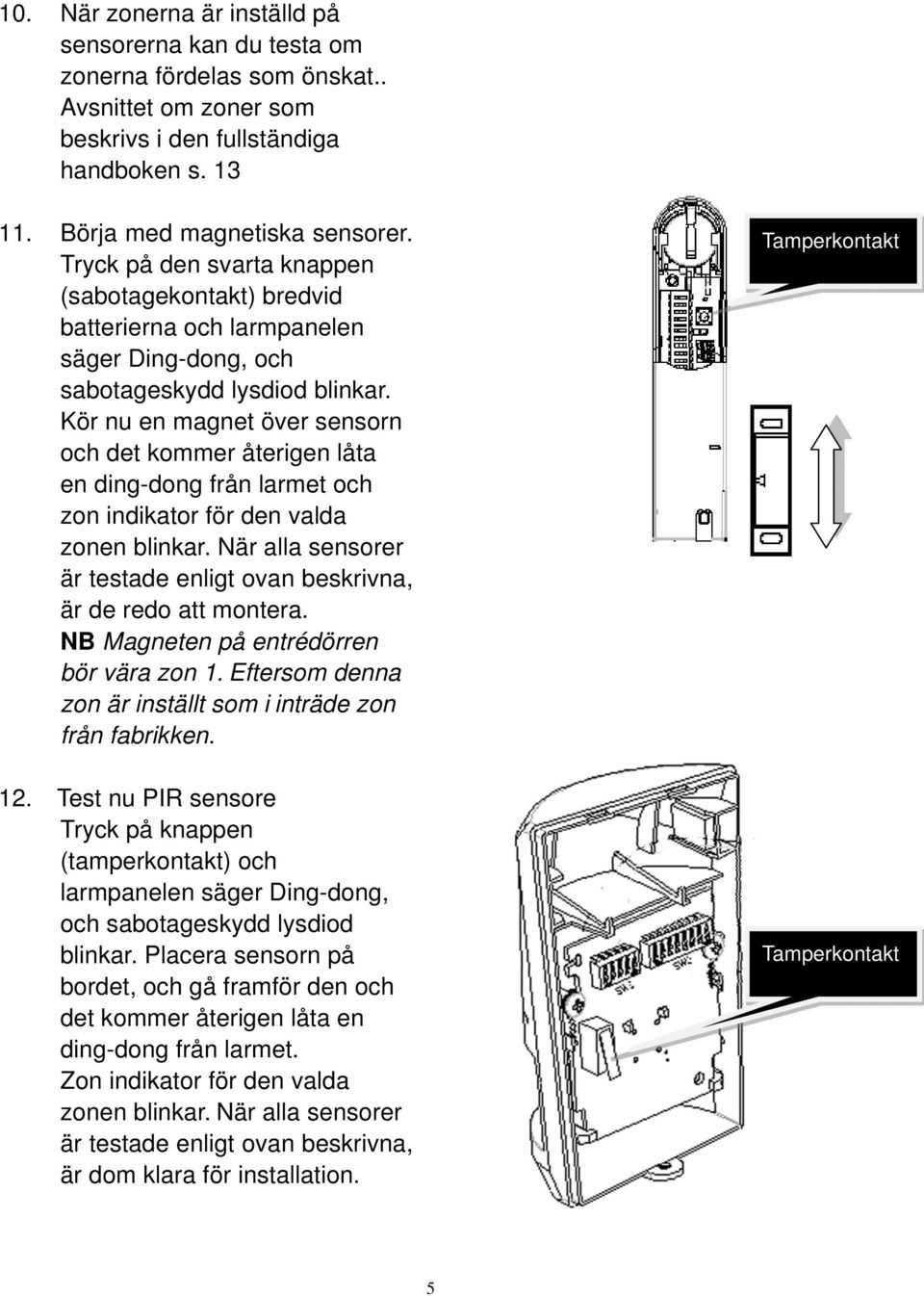

5 10. När zonerna är inställd på sensorerna kan du testa om zonerna fördelas som önskat.. Avsnittet om zoner som beskrivs i den fullständiga handboken s Börja med magnetiska sensorer. Tryck på den svarta knappen (sabotagekontakt) bredvid batterierna och larmpanelen säger Ding-dong, och sabotageskydd lysdiod blinkar. Kör nu en magnet över sensorn och det kommer återigen låta en ding-dong från larmet och zon indikator för den valda zonen blinkar. När alla sensorer är testade enligt ovan beskrivna, är de redo att montera. NB Magneten på entrédörren bör vära zon 1. Eftersom denna zon är inställt som i inträde zon från fabrikken. 12. Test nu PIR sensore Tryck på knappen (tamperkontakt) och larmpanelen säger Ding-dong, och sabotageskydd lysdiod blinkar. Placera sensorn på bordet, och gå framför den och det kommer återigen låta en ding-dong från larmet. Zon indikator för den valda zonen blinkar. När alla sensorer är testade enligt ovan beskrivna, är dom klara för installation. Tamperkontakt Tamperkontakt 5

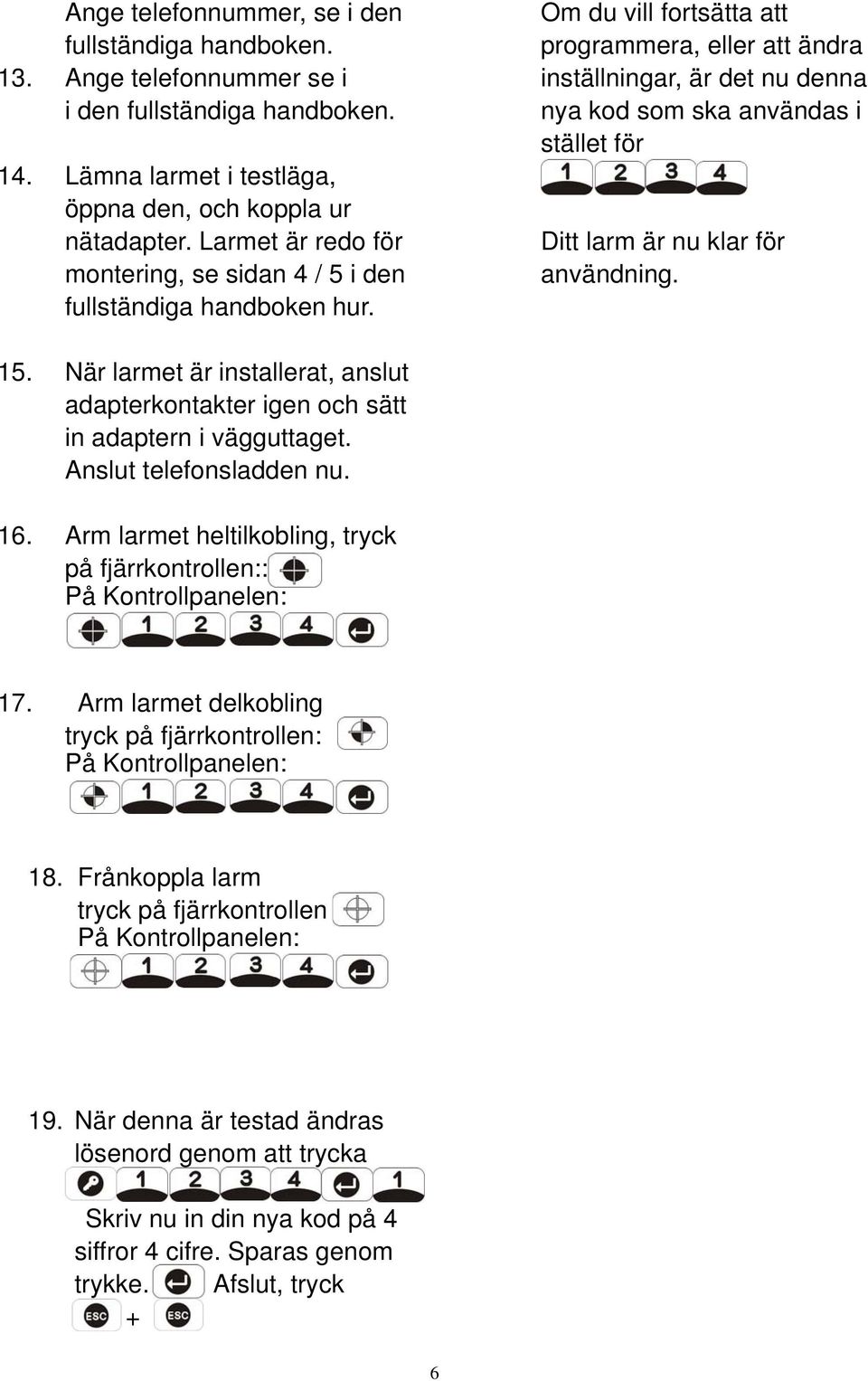

6 Ange telefonnummer, se i den fullständiga handboken. 13. Ange telefonnummer se i i den fullständiga handboken. 14. Lämna larmet i testläga, öppna den, och koppla ur nätadapter. Larmet är redo för montering, se sidan 4 / 5 i den fullständiga handboken hur. Om du vill fortsätta att programmera, eller att ändra inställningar, är det nu denna nya kod som ska användas i stället för Ditt larm är nu klar för användning. 15. När larmet är installerat, anslut adapterkontakter igen och sätt in adaptern i vägguttaget. Anslut telefonsladden nu. 16. Arm larmet heltilkobling, tryck på fjärrkontrollen:: På Kontrollpanelen: 17. Arm larmet delkobling tryck på fjärrkontrollen: På Kontrollpanelen: 18. Frånkoppla larm tryck på fjärrkontrollen På Kontrollpanelen: 19. När denna är testad ändras lösenord genom att trycka Skriv nu in din nya kod på 4 siffror 4 cifre. Sparas genom trykke. Afslut, tryck + 6
