T/BAS Sling X Larmdonsövervakningsmodul

Transkript

1 Larmdonsövervakningsmodul S

2 Läs detta före användning Använd försiktighet och följ denna manuals föreskrifter vid installation och bruk. Endast personer med behörighet bör installera och underhålla denna enhet. Kontaktuppgifter Telefon Order / Sälj order@milleteknik.se Support support@milleteknik.se Service service@milleteknik.se Kundinformation & Övriga Ärenden info@milleteknik.se Upplaga Rev

3 INNEHÅLL Produktbeskrivning 28 Installation 29 Säkerhet 29 Inkopplingsöversikt kretskort 29 Montering 30 Montering BAS XM/EN54 XM 30 Montering BAS Montering BAS XL 31 Montering TEQ XL/XXL 32 Inkopplingsöversikt 32 Driftindikering/Driftindikeringsöversikt 33 Inkoppling Positiv/Negativ logik 34 Inställning för antal Larmslingor per utgång 34 Inkoppling av 24V Brandlarm 34 Inställning av larm Positiv/Negativ logik 35 Inkoppling utgångar till larmdon 35 Inkoppling slingor 36 Inkoppling flera Larmövervakningsmoduler 37 Inkoppling relästyrt brandlarm 37 Teknisk Specifikation 38 Teknisk specifikation 38 27

4 PRODUKTBESKRIVNING Produktbeskrivning T-BAS Sling X larmövervakningsmodul med 4 st individuellt styrbara utgångar med möjlighet till stjärnnät och upp till 5 slingor på varje utgång. Max 5A/utgång, dock max 16A totalt. Fungerar med såväl positiv som negativ logik. Larm för säkringsfel/slingfel. 28

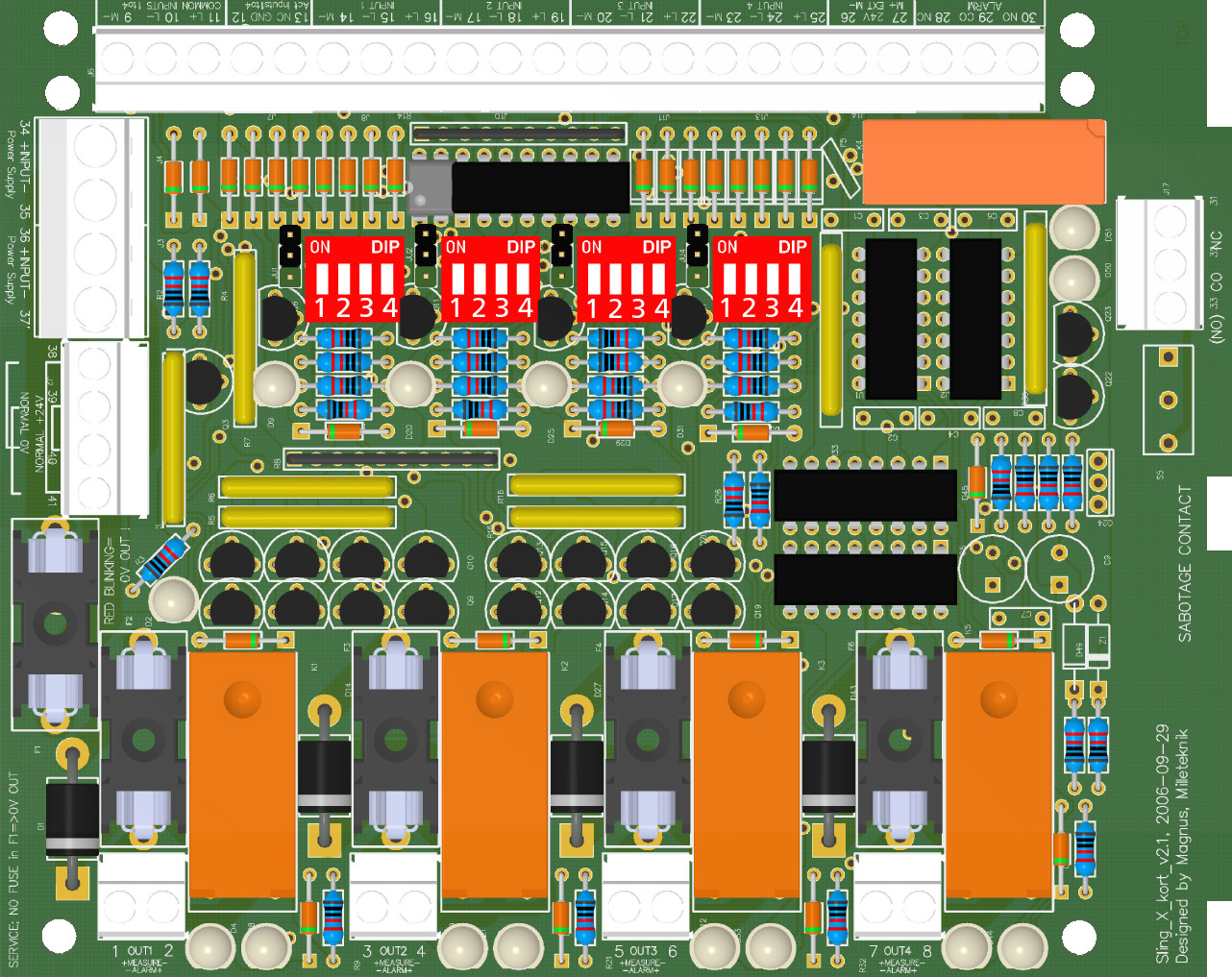

5 INSTALLATION Säkerhet T-BAS Sling X skall monteras av behörig person på anvisad modulplats. Batteribackupenheten bör ej vara ansluten till nätet vid montering av T-BAS Sling X larmövervakningsmodul. OBS! MAX total last = angiven maxlast för huvudsystem/batteribackup. MAX 5A/lastutgång, dock MAX16A last/kretskortsmodul. Kontrollera också att kortets systemspänning motsvarar huvudsystemets. Inkopplingsöversikt kretskort Nedan följer en översikt gällande ingångar, lastutgångar, larmplintar samt indikeringsdioder. Common Activate INPUT 1-4 INPUT 1-4 INPUT 1 INPUT 2 INPUT 3 INPUT 4 External 24V Alarm M- L- L+ M- L- L+ M- M+ M- L- L+ M- L- L+ M- L- L+ NC CO NO INPUT 1 Power supply INPUT 2 Power supply Positive/ Negative logic J4 J3 J2 J1 J6 J7 J8 J10 J11 J13 J14 J16 S1 S2 S3 S4 D51 D50 JU1 JU2 JU3 JU4 D9 D20 D25 D31 LED-indication setting LED-indication Error LED indication Alarm setting Main fuse Load fuse LOAD 1 F1 D2 F2 F3 F4 F5 LED-indication LED-indication Blown fuse Load fuse LOAD 4 LED-indication J5 J9 J12 J15 D4 D8 D21 D22 D33 D36 D44 D LOAD 1 Load fuse LOAD Load fuse LOAD 2 LOAD 3 LOAD 3 LOAD 4 29

6 INSTALLATION Montering Innan driftsättning av befintlig batteribackup skall följande göras: 1. Montera avsäkringsmodul på avsedd modulplats i batteribackupenhet. 2. Anslut kablage från INPUT POWER SUPPLY 1/2 till LAST utgång på batteribackupenhet. 3. Anslut Input 1/2/3/4 till brandlarmcentral. 4. Anslut lastkablage till LOAD 1-4 på larmövervakningsmodul. 5. Anslut eventuellt larmövervakningskablage från lastsäkringslarm till överordnat system, tex I/O modul. Först därefter kan batteribackupenhet driftsättas. Se medföljande manual för batteribackupenhet. Montering BAS XM/EN54 XM Spår för att fästa vinkel Modulplats C: Vid montering av larmdonsövervakningskort i BAS XM och EN54 XM skåp skruva fast kortet först på tillhörande konsol. Därefter fäst hakarna på konsolen i skårorna i kapslingen enligt bilden ovanför. Därefter koppla in kablar från LAST 1 på BAS kortet till Input power supply 1 eller 2 på larmdonsövervakningskort. 30

7 INSTALLATION Montering BAS 19 Fästslits Fästöron Modulplats C: Vid montering av larmdonsövervakningskort i BAS 19 skåp vik först ner fästöronen 90 grader på var sida av kassetten. För in T/ BAS Sling X kortet enligt bilden ovanför i fästslitsen och skruva fast kortet i fästöronen. Därefter koppla in kablar från LAST 1 på BAS kortet till Input power supply 1 eller 2 på larmdonsövervakningskort. OBS! får inte installeras om extra DINskena är monterad. Fästöra Montering BAS XL Fästöron Modulplats C: Vid montering av larmdonsövervakningskort i BAS XL skåp vik först ner fästöronen 90 grader på var sida av kassetten. För in T/ BAS Sling X kortet enligt bilden ovanför i fästslitsen och skruva fast kortet i fästöronen. Därefter koppla in kablar från LAST 1 på BAS kortet till Input power supply 1 eller 2 på larmdonsövervakningskort. OBS! får inte installeras om extra DINskena är monterad. 31 Fästöra

8 INSTALLATION Montering TEQ XL/XXL Fästöron Modulplats C: Vid montering av larmdonsövervakningskort i XL skåp vik först ner fästöronen 90 grader på var sida av kassetten. För in T/BAS Sling X kortet enligt bilden ovanför i fästslitsen och skruva fast kortet i fästöronen. Därefter koppla in kablar från LAST 1 på TEQ COM kortet till Input power supply 1 eller 2 på larmdonsövervakningskort. OBS! T/BAS Sling X får inte installeras om extra DIN-skena är monterad. Fästöra Inkopplingsöversikt Inkommande styrspänning. Se sida 10. Inställning för pulserande/fast larm. Se sida 35. Inställning för antal övervakade slingor. Se sida 35. Inställning för positiv eller negativ logik. Se sida 34. Lastutgångar och slingövervakningsdioder. Se sida

9 INSTALLATION Driftindikering Trasig huvudsäkring D2 lyser röd Driftindikering D51 lyser grön (D50 släckt) vid normaldrift. D50 lyser röd (D51 släckt) vid trasig huvudsäkring/bruten slinga Larmindikering LOAD 1 D4 och D9 lyser/blinkar grön vid larm. Släckt i normaldrift Larmindikering LOAD 2 D20 och D21 lyser/blinkar grön vid larm. Släckt i normaldrift Larmindikering LOAD 3 D25 och D33 lyser/blinkar grön vid larm. Släckt i normaldrift Larmindikering LOAD 4 D31 och D44 lyser/blinkar grön vid larm. Släckt i normaldrift Trasig säkring/bruten slinga D8 lyser rött vid trasig säkring eller bruten slinga. LOAD 1 Trasig säkring/bruten slinga D22 lyser rött vid trasig säkring eller bruten slinga. LOAD 2 Trasig säkring/bruten slinga D36 lyser rött vid trasig säkring eller bruten slinga. LOAD 3 Trasig säkring/bruten slinga D46 lyser rött vid trasig säkring eller bruten slinga. LOAD 4 Driftindikeringsöversikt Pulserande/fast indikering vid larm. Se Sida 11. D51 Indikering vid normaldrift D2 Indikering vid trasig huvudsäkring D50 Indikering vid trasig lastsäkring/ bruten slinga Pulserande/ fast indikering vid larm. Se sida 35. Indikering vid trasig lastsäkring/ bruten slinga. Se sida

10 INSTALLATION Inkoppling positiv logik Vid positiv logik aktiveras larmet när Sling X kortet spänningssätts med 24V på larmingångarna. Bygla mellan J2:38 och J3:40 Bygla mellan J2:39 och J3:41 Inkoppling negativ logik Vid negativ logik aktiveras larmet när styrspänning till Sling X kortet försvinner. Bygla mellan J2:38 och J3:41 Bygla mellan J2:39 och J3:40 Inställning för antal larmslingor per utgång Varje enskild slinga kräver att ett medföljande motstånd (10K) monteras vid sista larmdonet på slingan. Inget motstånd behövs monteras OM larmdonet har inbyggd diod och 10k ohm motstånd. Nedanför visas hur S1-4 ställs in för att övervaka upp till 5 slingor per utgång. En övervakad slinga Två övervakade slingor Tre övervakade slingor Fyra övervakade slingor Fem övervakade slingor Inkoppling av 24V brandlarm För att styra utgångarna individuellt krävs att plint J7 (12 och 13) är byglad. Inkommande styrspänning från larmcentralen ansluts på L+ och L- på tillhörande ingång. Se bild nedanför. Common input styr samtliga ingångar och kan användas tillsammans med individuell styrning om J7: 12 och 13 är byglad. För inkoppling av relästyrt brandlarm se sidan 37. Common Input -(10) +(11) J7 byglas 12 och 13 Input 1 -(15) +(16) Input 2 -(18) +(19) Input 3 -(21) +(22) Input 4 -(24) +(25) 34

11 INSTALLATION Inställning larm Positiv/Negativ logik Vid positiv logik kan endast konstant larm ges. Att ändra bygling har ingen effekt. Vid negativ logik kan man välja mellan konstant (ej byglad) eller pulserande (byglad) larm på varje enskild utgång. Det går INTE att synkronisera pulseringen. Se bilder nedanför. JU 1-4 ej byglade(positiv logik) Indikerar konstant grönt vid larm vid positiv logik. Vid negativ logik indikerar pulserande/konstant beroende på inställning på JU 1-4 Släckt vid normaldrift/mätning. Inkoppling utgångar till larmdon Varje utgång kan ha upp till fem övervakade larmslingor. Dock indikerar utgången inte vilken slinga på utgången som larmar utan enbart att något på slingan fel. D8, D22, D36 och D46 indikerar rött när ett fel på slingan eller utgångens säkring är trasig. D50 lyser rött vid fel på någon slinga eller när någon säkring på utgångarna är trasig. Utgång ett Utgång två Utgång tre Utgång fyra D8 D22 D36 D46 Medföljande motstånd sätts i slutet av varje slinga som skall övervakas Larmdon 35

12 INSTALLATION Inkoppling slingor har två lägen, larmläge och mätläge. I mätläge ges en mätspänning ut till larmdonet. I larmläge vänds polariteten och mätning på slingan upphör. För att mätläge skall fungera krävs att varje slinga har diod (skydd mot polaritetsvändning) och medföljande resistor (10 kohm) monterad. Larmdon som innehåller diod (skydd mot polaritetsvändning) behövs endast medföljande resistor monteras i slutet av slingan. Larmdon som saknar diod (skydd mot polaritetsvändning) behövs både medföljande resistor och diod (som inte medföljer) monteras i slutet av slingan. Exempel på dioder är 1N4004,1N5819 (<1a), 1N5604. Inkoppling slingor Varje utgång kan ha upp till fem övervakade slingor. För varje slinga krävs att ett motstånd är monterad i slutet. Vid avbrott eller kortslutning indikerar utgångens mätdiod (D8, D22, D36 och D46) och larm på larmutgången (J16). Varje enskild slinga får INTE ett unikt larm. Varje enskilt larmdon får INTE ett unikt larm. Korrekt inställning för fem slingor visas nedanför. 36

13 INSTALLATION Inkoppling flera larmövervakningsmoduler Vid behov av fler larmdonsövervakningskort kan upp till tre kretskort monteras i tillval 19R. Dessa kan anslutas till samma reservkraftsenhet. Koppla in från resevkraftenheten till INPUT 1 power supply och därefter ut från INPUT 2 power supply till nästa larmdonsövervakningskort. Se bild nedanför. För inkoppling på korten se tillhörande avsnitt i denna manual. Från reservkraft/likriktare Inkoppling relästyrt brandlarm Nedanför ser du inkoppling för att styra enheten via relä från larmcentralen. För att larm skall ges vid öppen krets krävs att negativ logik har valts. För att larm skall ges vid sluten krets krävs att positiv logik har valts. Se Inkoppling positiv/negativ logik. Flera ingångar kan styras via samma eller olika relä. Koppla in på J14:26 via reläet till M- på resp. styringång. För att larm skall ges vid sluten krets krävs att positiv logik har valts För att larm skall ges vid öppen krets krävs att negativ logik har valts Vid fyra individuellt styrda ingångar se bilder nedanför För att samtliga utgångar skall styras med ett relä se bilder nedanför 37

14 TEKNISK SPECIFIKATION Anslut Last LAST 1 - Plint J5:1 LAST 1 + Plint J5:2 LAST 2 - Plint J9:3 LAST 2 + Plint J9:4 LAST 3 - Plint J12:5 LAST 3 + Plint J12:6 LAST 4 - Plint J15:7 LAST 4 + Plint J15:8 Polaritet i mätläge LAST 1 + Plint J5:1 LAST 1 - Plint J5:2 LAST 2 + Plint J9:3 LAST 2 - Plint J9:4 LAST 3 + Plint J12:5 LAST 3 - Plint J12:6 LAST 4 + Plint J15:7 LAST 4 - Plint J15:8 Anslut larm på kretskortsplintar utlöst lastsäkring NC plint J16:28 CO plint J16:29 NO plint J16:30 Anslut till batteribackup Input power supply 1 + Plint J4:34 Input power supply 1 - Plint J4:35 Input power supply 2 + Plint J3:36 Input power supply 2 - Plint J3:37 Teknisk data Utspänning: Avsäkring last: Avsäkring kort: Fellarm: Positiv logik Negativ logik Indikering: 24Vdc (27,3Vdc) F2A (standard) (MAX. 4A per utgång) T16A (Totallast) Utlöst lastsäkring, Kortsluten/bruten slinga på potentialfri växling. 24V på styringång aktiverar larmet. 0V normalläge 0V på styringången aktiverar larmet. 24V normalläge Till varje utgångsgrupp finns en grön lysdiod som lyser konstant grönt vid Ok säkring (även vid ej ansluten last). Vid utlöst lastsäkring + släcks dioden. Kan kombineras med andra tillvalskort Nedanför finns en lista på vilka andra tillval som T-BAS Sling X kan monteras tillsammans med. Enhet 10UT DCDC 1A DCDC 5A SPD Sling X JFI XST SDX/LKA BAS XM Nej Nej Nej Ja Nej Ja Ja Ja BAS 19 Nej Nej Nej Ja Nej Ja Ja Ja BAS XL Nej Nej Nej Ja Nej Ja Ja Ja EN54 XM Nej Nej Nej N/A Nej Nej Nej Nej 38
