1 Installationshandbok för Powerline 600 Mbit/s PassThru 4-port XAVB6504

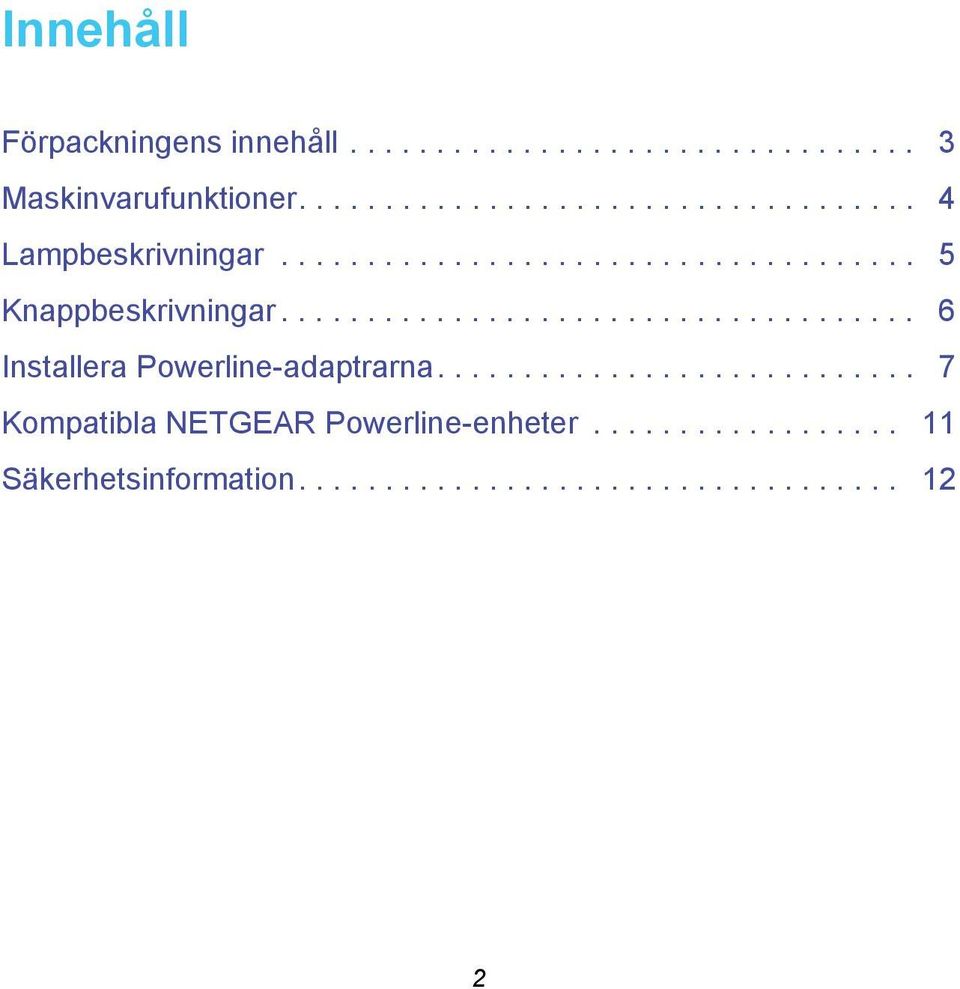

2 Innehåll Förpackningens innehåll Maskinvarufunktioner Lampbeskrivningar Knappbeskrivningar Installera Powerline-adaptrarna Kompatibla NETGEAR Powerline-enheter Säkerhetsinformation

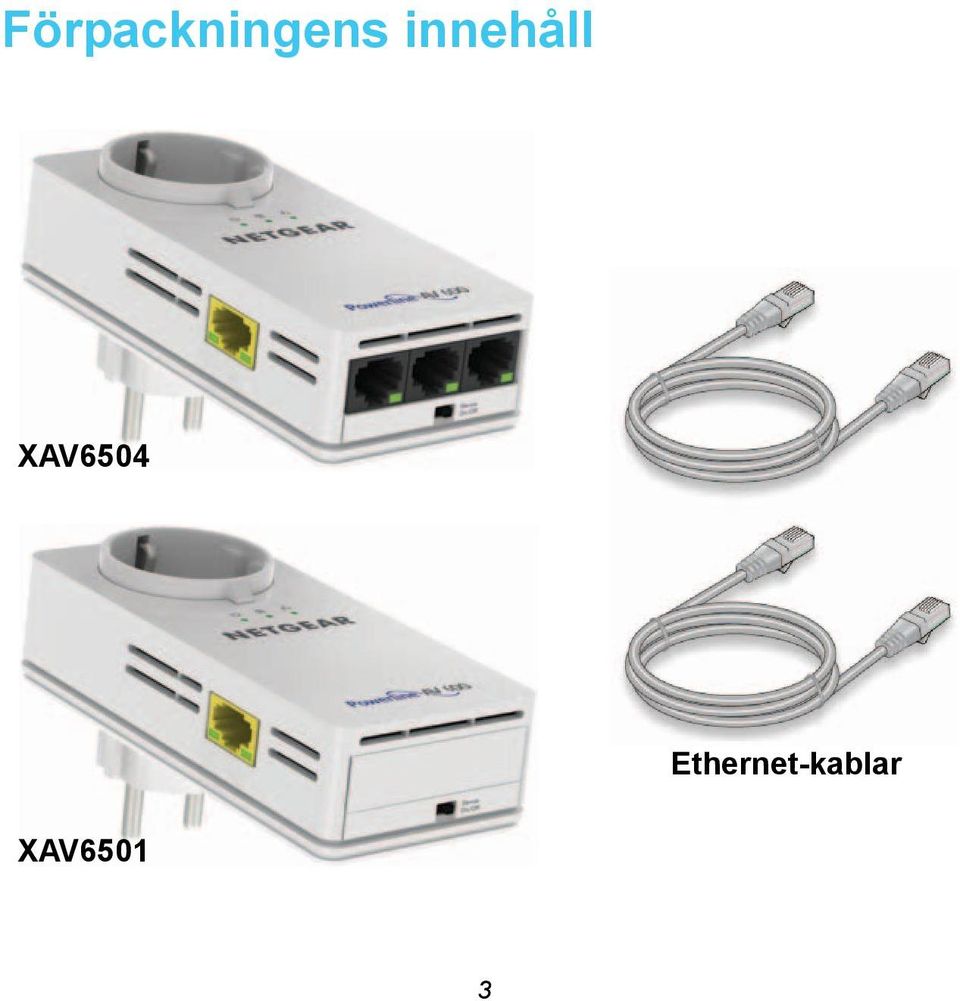

3 Förpackningens innehåll XAV6504 Ethernet-kablar XAV6501 3

4 Maskinvarufunktioner XAV XAV Filtrerat strömuttag 2. Powerline-lampa 3. Strömlampa 4. Ethernet-lampa 5. Knapp för fabriksåterställning 6. Säkerhetsknapp 7. Gigabit Ethernet-port 8. På/av-knapp 9. Ethernet-port 4

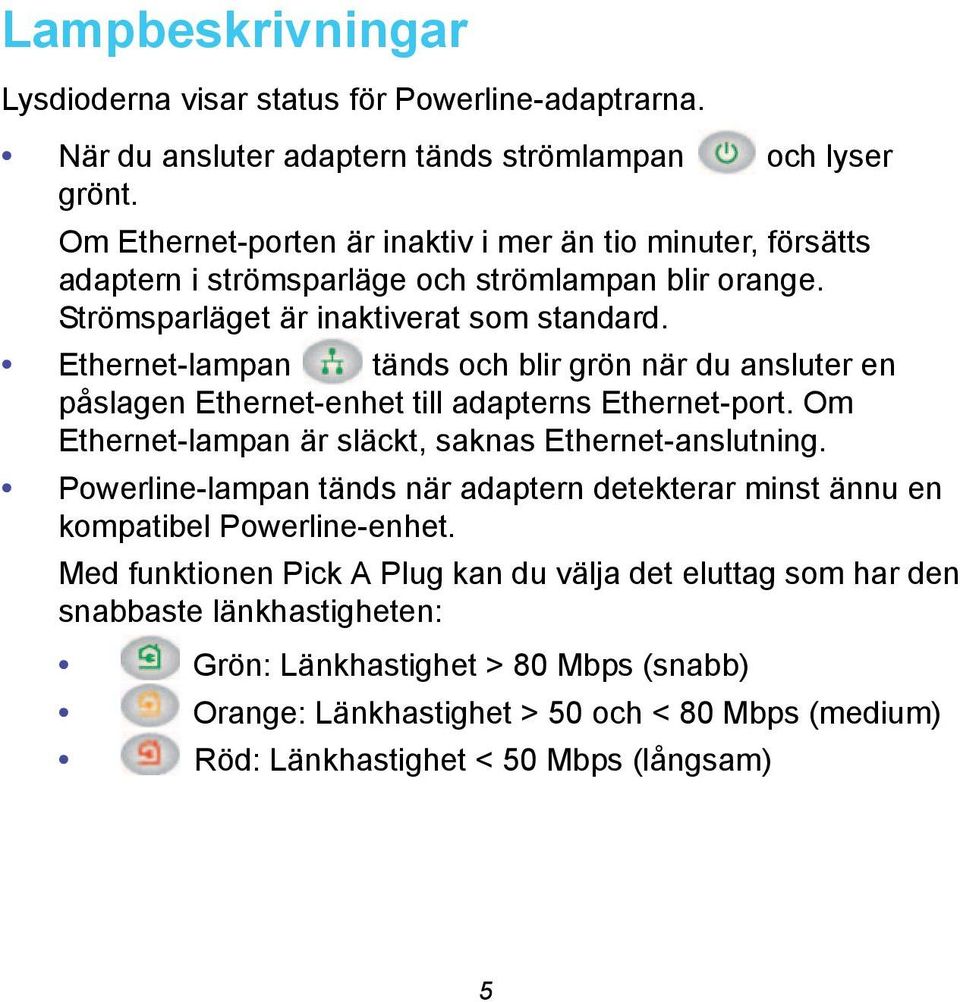

5 Lampbeskrivningar Lysdioderna visar status för Powerline-adaptrarna. När du ansluter adaptern tänds strömlampan och lyser grönt. Om Ethernet-porten är inaktiv i mer än tio minuter, försätts adaptern i strömsparläge och strömlampan blir orange. Strömsparläget är inaktiverat som standard. Ethernet-lampan tänds och blir grön när du ansluter en påslagen Ethernet-enhet till adapterns Ethernet-port. Om Ethernet-lampan är släckt, saknas Ethernet-anslutning. Powerline-lampan tänds när adaptern detekterar minst ännu en kompatibel Powerline-enhet. Med funktionen Pick A Plug kan du välja det eluttag som har den snabbaste länkhastigheten: Grön: Länkhastighet > 80 Mbps (snabb) Orange: Länkhastighet > 50 och < 80 Mbps (medium) Röd: Länkhastighet < 50 Mbps (långsam) 5

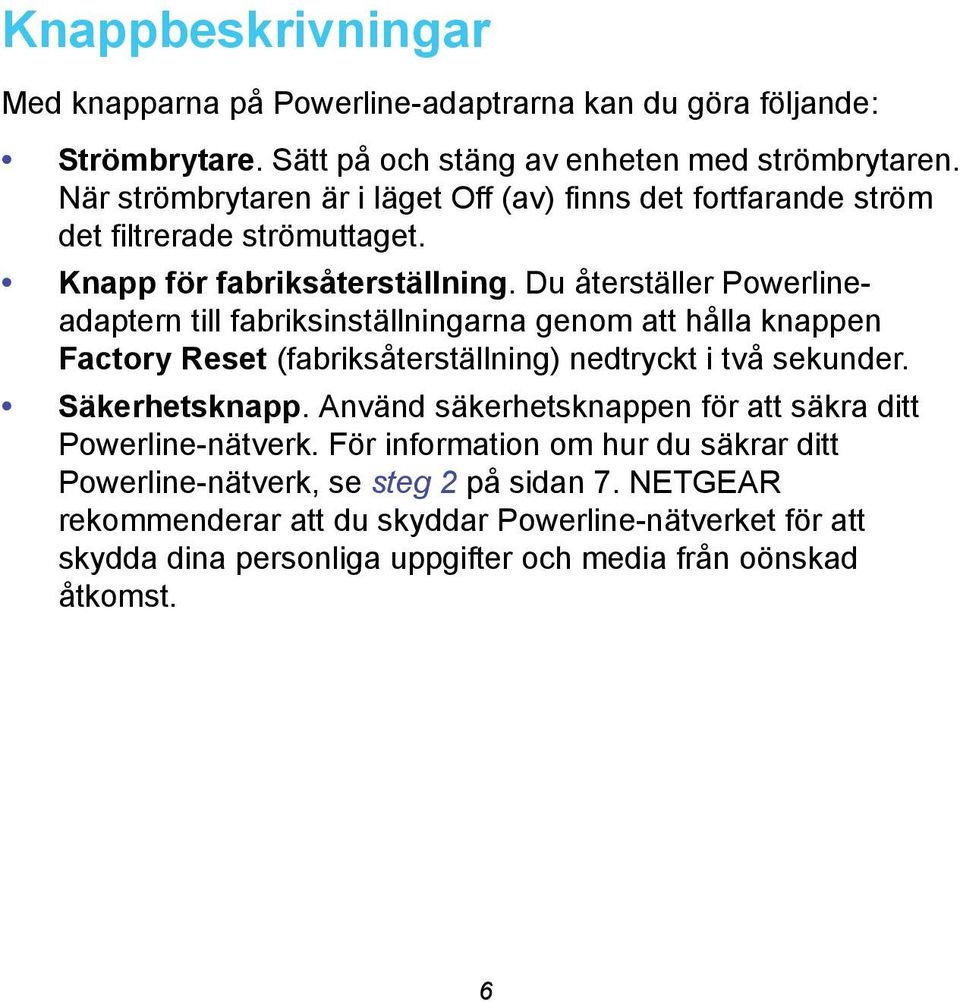

6 Knappbeskrivningar Med knapparna på Powerline-adaptrarna kan du göra följande: Strömbrytare. Sätt på och stäng av enheten med strömbrytaren. När strömbrytaren är i läget Off (av) finns det fortfarande ström det filtrerade strömuttaget. Knapp för fabriksåterställning. Du återställer Powerlineadaptern till fabriksinställningarna genom att hålla knappen Factory Reset (fabriksåterställning) nedtryckt i två sekunder. Säkerhetsknapp. Använd säkerhetsknappen för att säkra ditt Powerline-nätverk. För information om hur du säkrar ditt Powerline-nätverk, se steg 2 på sidan 7. NETGEAR rekommenderar att du skyddar Powerline-nätverket för att skydda dina personliga uppgifter och media från oönskad åtkomst. 6

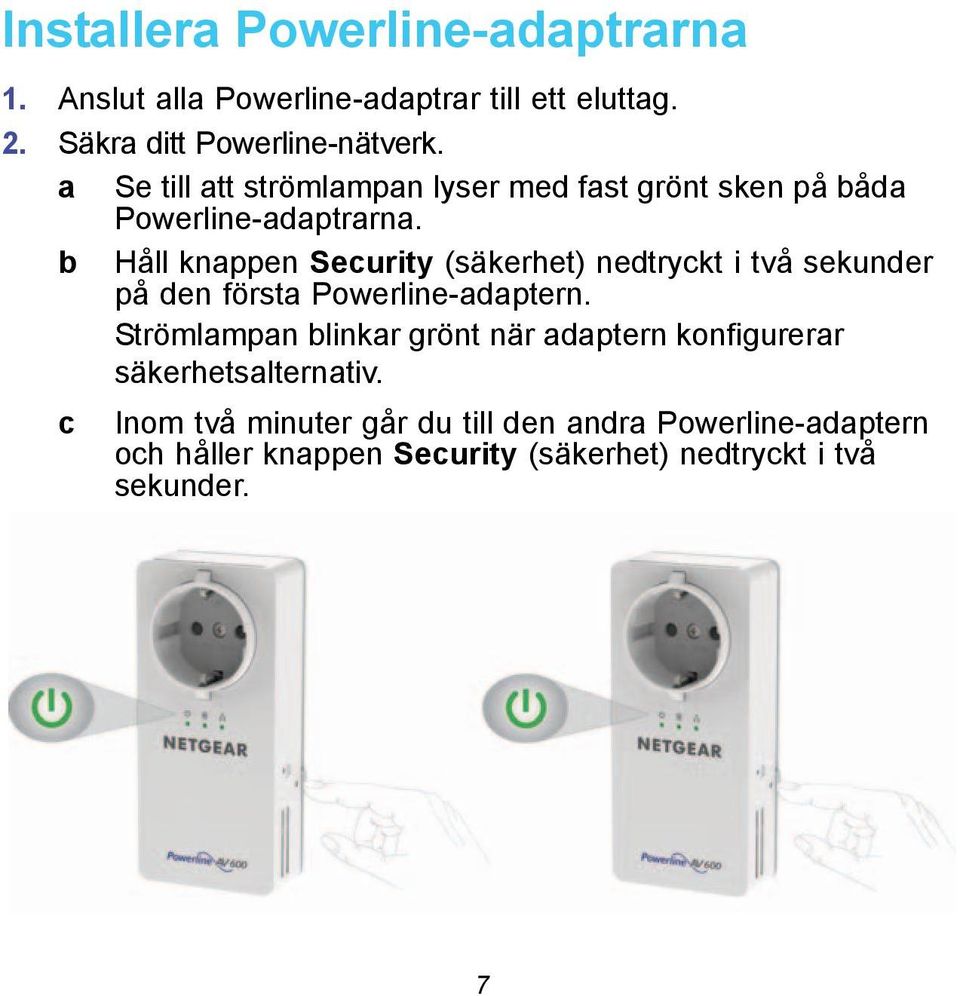

7 Installera Powerline-adaptrarna 1. Anslut alla Powerline-adaptrar till ett eluttag. 2. Säkra ditt Powerline-nätverk. a Se till att strömlampan lyser med fast grönt sken på båda Powerline-adaptrarna. b Håll knappen Security (säkerhet) nedtryckt i två sekunder på den första Powerline-adaptern. Strömlampan blinkar grönt när adaptern konfigurerar säkerhetsalternativ. c Inom två minuter går du till den andra Powerline-adaptern och håller knappen Security (säkerhet) nedtryckt i två sekunder. 7

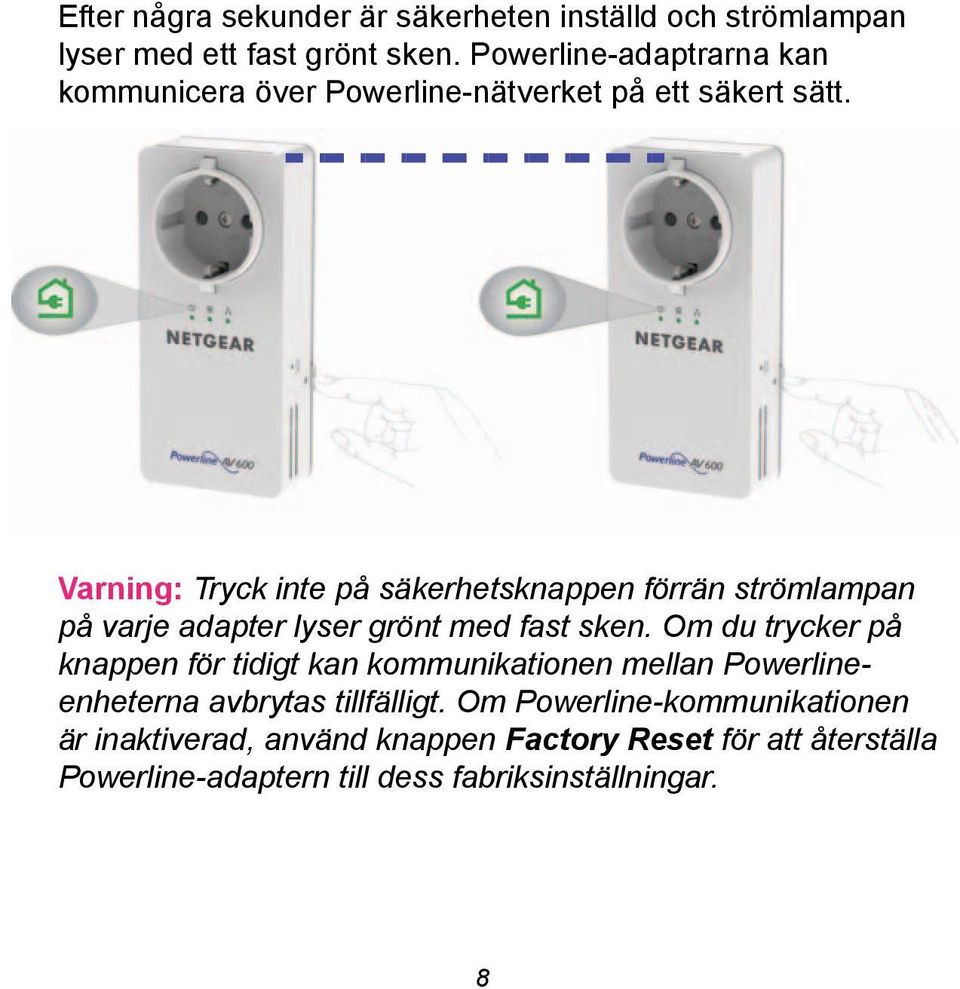

8 Efter några sekunder är säkerheten inställd och strömlampan lyser med ett fast grönt sken. Powerline-adaptrarna kan kommunicera över Powerline-nätverket på ett säkert sätt. Varning: Tryck inte på säkerhetsknappen förrän strömlampan på varje adapter lyser grönt med fast sken. Om du trycker på knappen för tidigt kan kommunikationen mellan Powerlineenheterna avbrytas tillfälligt. Om Powerline-kommunikationen är inaktiverad, använd knappen Factory Reset för att återställa Powerline-adaptern till dess fabriksinställningar. 8

9 3. Anslut XAV6501-adaptern till ett vägguttag nära din router eller gateway. 4. Anslut XAV6501-adaptern till LAN-porten på din router eller gateway med hjälp av en Ethernet-sladd. Rum A 9

10 5. Anslut XAV6504-adaptern till ett vägguttag där du vill ha internetåtkomst. 6. Anslut XAV6504-adaptern till en Ethernet-baserad enhet med en Ethernet-kabel. Obs: För maximal genomströmning kan du använda Gigabit Ethernet-porten på sidan av adaptern. Rum B 10

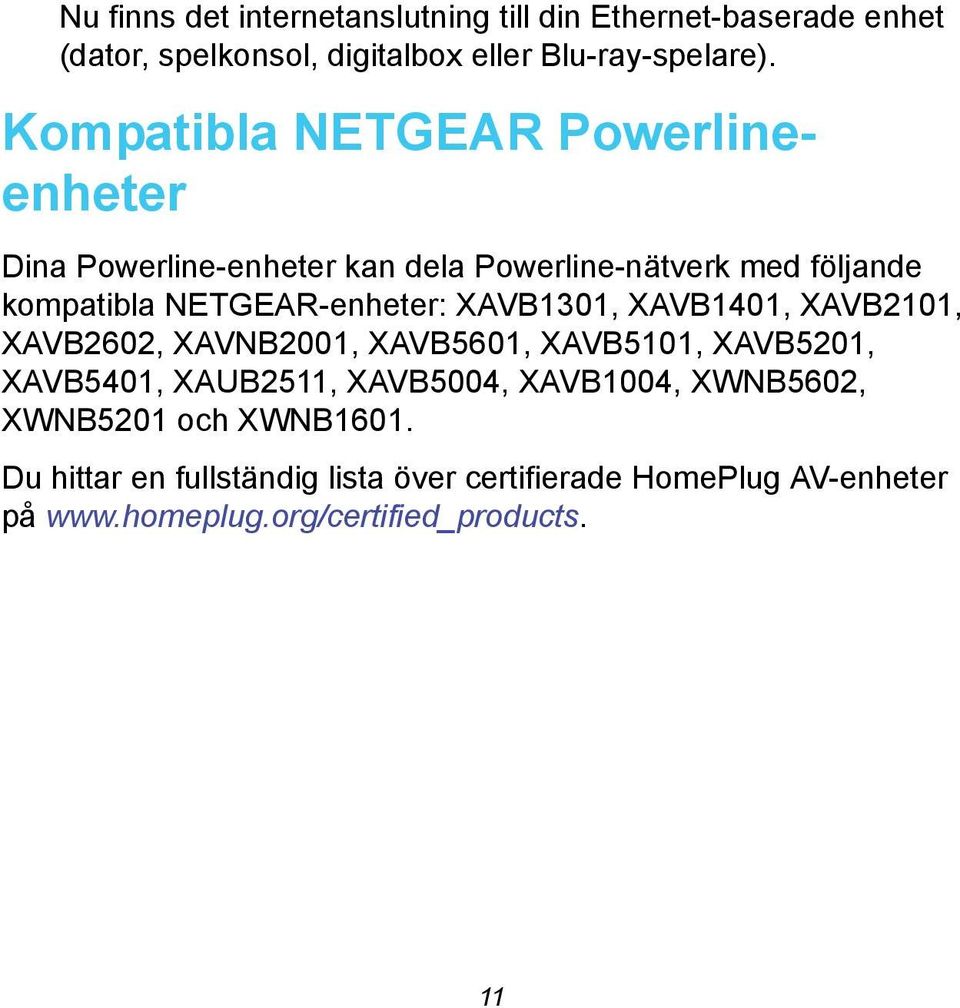

11 Nu finns det internetanslutning till din Ethernet-baserade enhet (dator, spelkonsol, digitalbox eller Blu-ray-spelare). Kompatibla NETGEAR Powerlineenheter Dina Powerline-enheter kan dela Powerline-nätverk med följande kompatibla NETGEAR-enheter: XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5401, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201 och XWNB1601. Du hittar en fullständig lista över certifierade HomePlug AV-enheter på 11

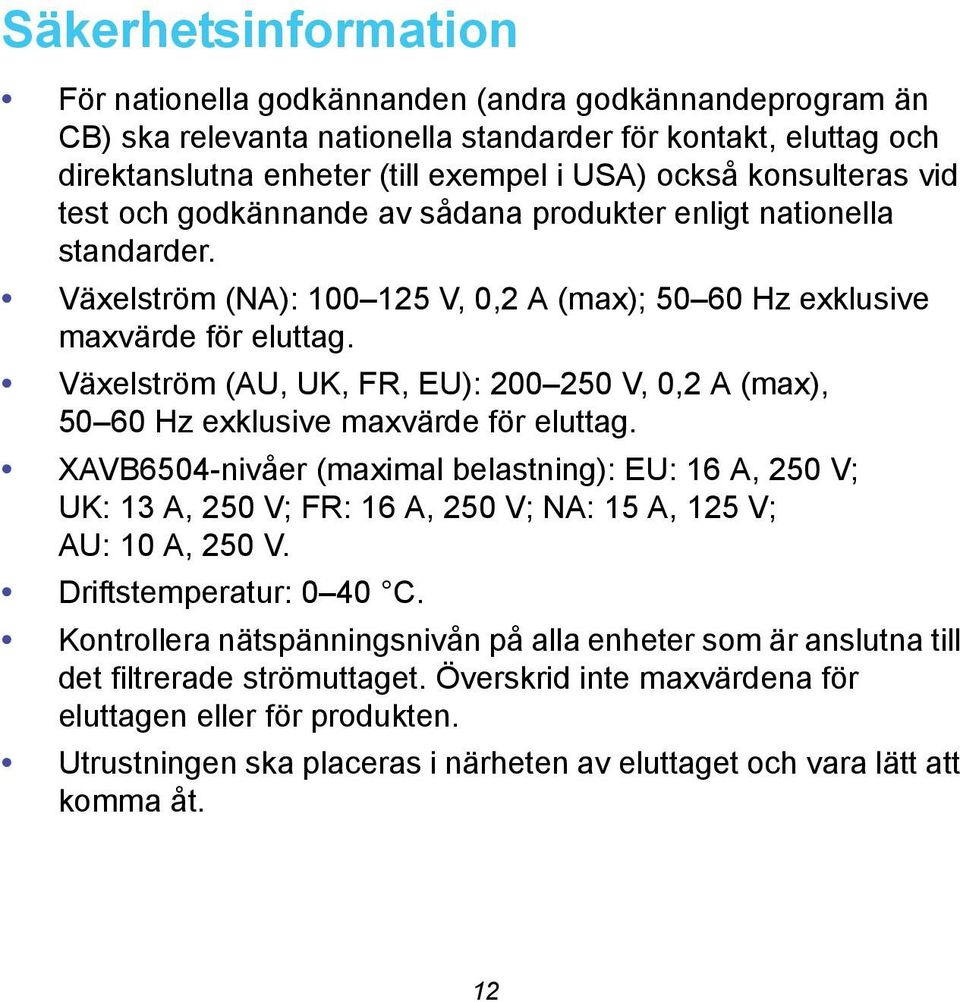

12 Säkerhetsinformation För nationella godkännanden (andra godkännandeprogram än CB) ska relevanta nationella standarder för kontakt, eluttag och direktanslutna enheter (till exempel i USA) också konsulteras vid test och godkännande av sådana produkter enligt nationella standarder. Växelström (NA): V, 0,2 A (max); Hz exklusive maxvärde för eluttag. Växelström (AU, UK, FR, EU): V, 0,2 A (max), Hz exklusive maxvärde för eluttag. XAVB6504-nivåer (maximal belastning): EU: 16 A, 250 V; UK: 13 A, 250 V; FR: 16 A, 250 V; NA: 15 A, 125 V; AU: 10 A, 250 V. Driftstemperatur: 0 40 C. Kontrollera nätspänningsnivån på alla enheter som är anslutna till det filtrerade strömuttaget. Överskrid inte maxvärdena för eluttagen eller för produkten. Utrustningen ska placeras i närheten av eluttaget och vara lätt att komma åt. 12

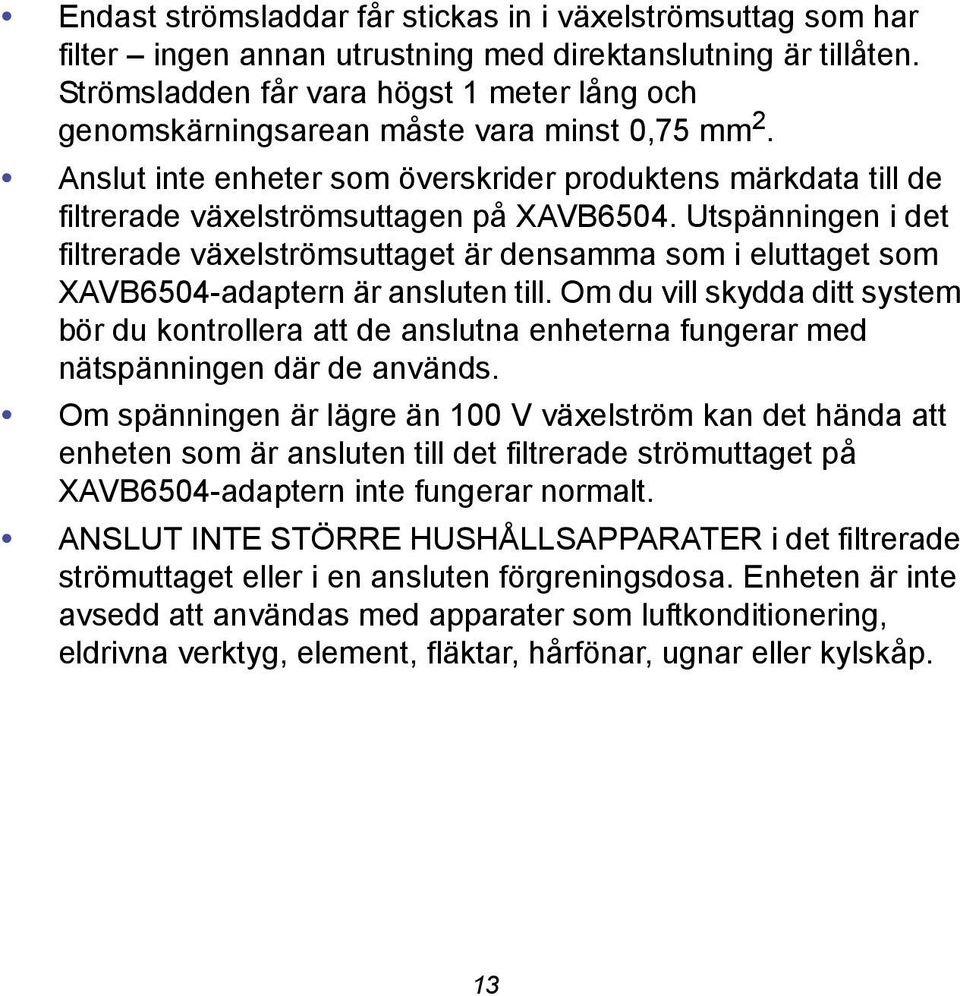

13 Endast strömsladdar får stickas in i växelströmsuttag som har filter ingen annan utrustning med direktanslutning är tillåten. Strömsladden får vara högst 1 meter lång och genomskärningsarean måste vara minst 0,75 mm 2. Anslut inte enheter som överskrider produktens märkdata till de filtrerade växelströmsuttagen på XAVB6504. Utspänningen i det filtrerade växelströmsuttaget är densamma som i eluttaget som XAVB6504-adaptern är ansluten till. Om du vill skydda ditt system bör du kontrollera att de anslutna enheterna fungerar med nätspänningen där de används. Om spänningen är lägre än 100 V växelström kan det hända att enheten som är ansluten till det filtrerade strömuttaget på XAVB6504-adaptern inte fungerar normalt. ANSLUT INTE STÖRRE HUSHÅLLSAPPARATER i det filtrerade strömuttaget eller i en ansluten förgreningsdosa. Enheten är inte avsedd att användas med apparater som luftkonditionering, eldrivna verktyg, element, fläktar, hårfönar, ugnar eller kylskåp. 13

14

15

16 Support Tack för att du köpt den här NETGEAR-produkten. När enheten har installerats letar du upp serienumret på etiketten på produkten och använder det till att registrera produkten på Du måste registrera denna produkt innan du kan använda NETGEAR:s telefonsupport. NETGEAR rekommenderar att du registrerar din produkt genom NETGEAR:s webbplats. Du hittar produktuppdateringar, ytterligare dokumentation och support på NETGEAR rekommenderar att du endast använder officiella NETGEARsupportresurser. Du kan hämta användarhandboken online på eller via en länk i produktens gränssnitt. Varumärken NETGEAR, NETGEAR-logotypen och Connect with Innovation är varumärken och/eller registrerade varumärken som tillhör NETGEAR, Inc. och/eller dess dotterbolag i USA och/eller andra länder. Informationen kan komma att ändras utan föregående meddelande. NETGEAR, Inc. Med ensamrätt. Efterlevnad Om du vill se den aktuella EG-försäkran om överensstämmelse går du till: Endast för inomhusbruk. Gäller vid försäljning i alla EU-länder, EFTA-länder och i Schweiz. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Juli 2013
