2 Varning innan installation Stäng av strömmen till nätverkskameran om det skulle ryka om den eller lukta konstigt. Håll nätverkskameran avskiljd från vatten. Stäng omedelbart av strömmen om nätverkskameran är våt. Kontakta din återförsäljare om sådan händelse inträffar. Kontakta din återförsäljare om sådan händelse inträffar. Placera inte nätverkskameran nära värmekällor såsom tv eller ugn. Se din användarmanual för drifttemperatur. Håll nätverkskameran avskiljd från direkt solljus. Placera inte nätverkskameran i omgivningar med hög luftfuktighet. Svenska SW - 157

3 Placera inte nätverkskameran på ostadiga ytor. Rör inte nätverkskameran när den åskar. Demontera inte nätverkskameran. Tappa inte nätverkskameran. Sätt inte in några föremål i nätverkskameran såsom t.ex. nålar. Panorera eller luta inte nätverkskameran manuellt när strömmen är på. SW - 158

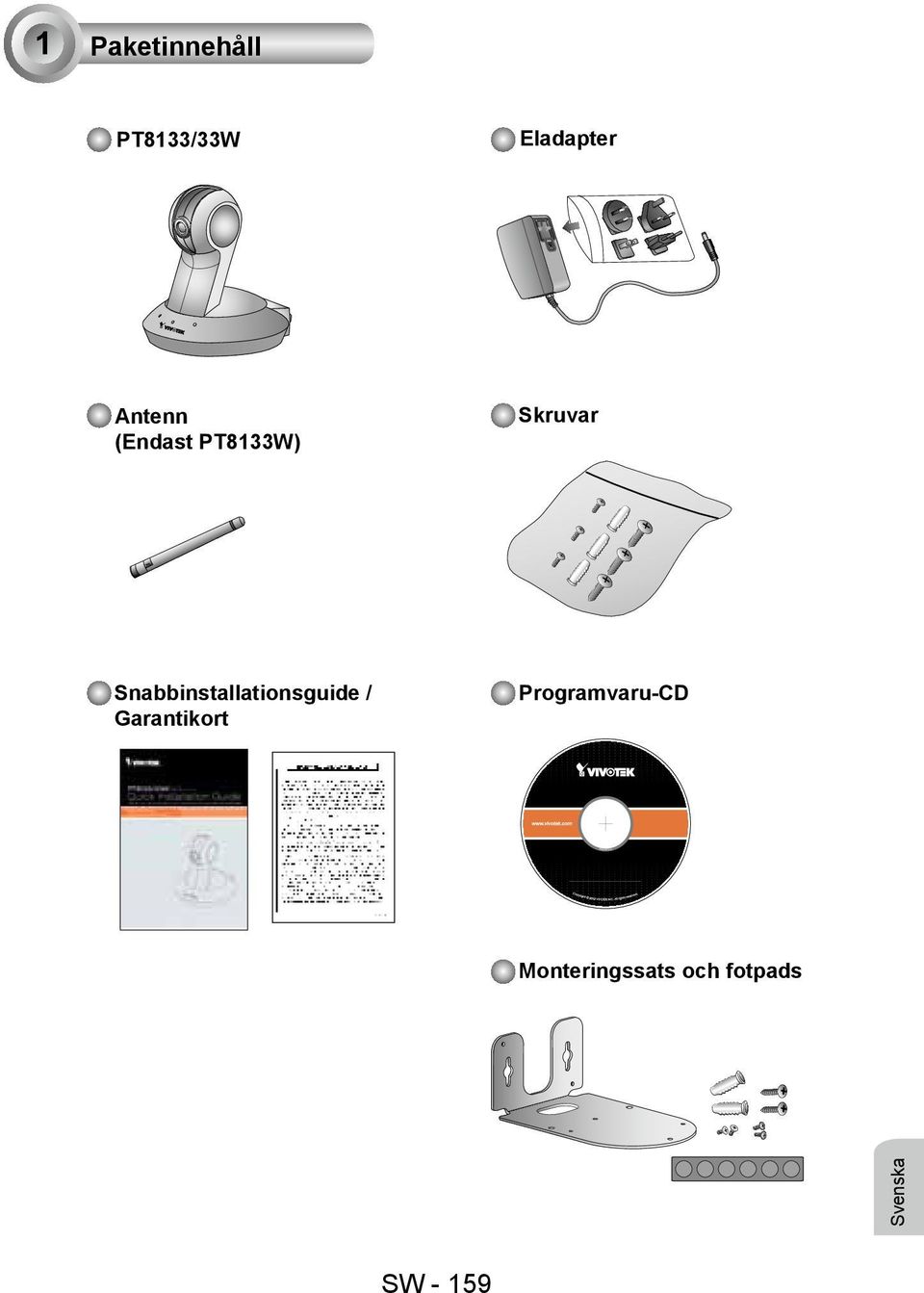

4 G 1 Paketinnehåll PT8133/33W Eladapter Antenn (Endast PT8133W) Skruvar Snabbinstallationsguide / Garantikort Programvaru-CD Monteringssats och fotpads Svenska SW - 159

5 2 Fysisk beskrivning Frontpanel Lins och manuell fokusring Antenn Statuslysdiod Översikt över lysdioderna Mönster nr LED-status Bakpanel Beskrivning 1 Fast rött sken Ström på och systemstart Röd lysdiod av Ström av 2 Blinkande grönt ljus varje 1 sekund + fast rött sken Nätverksansluten (pulsfrekvens) Grön lysdiod av + fast rött sken Nätverksanslutning misslyckades 3 Blinkande rött ljus en gång var fjärdedels 0.15 sekund + blinkande grönt ljus varje 1 sekund Uppgraderar den inbyggda programvaran 4 Blinkande rött ljus en gång var fjärdedels 0.15 sekund + Återställer till standardinställningar blinkande grönt ljus en gång var fjärdedels 0.15 sekund 5 Fast blått sken Länkad till en trådlös åtkomstpunkt Blå lysdiod av Lnte ansluten till trådlöst nätverk 6 Blinkande blått ljus en gång var fjärdedels 0.15 sekund WPS-sökning Infälld återställningsknapp ETHERNET WPS 12V 1.5A RJ45 kontakt Ethernet 10/100 Elkontaktuttag WPS-knapp (PT8133W) SW - 160

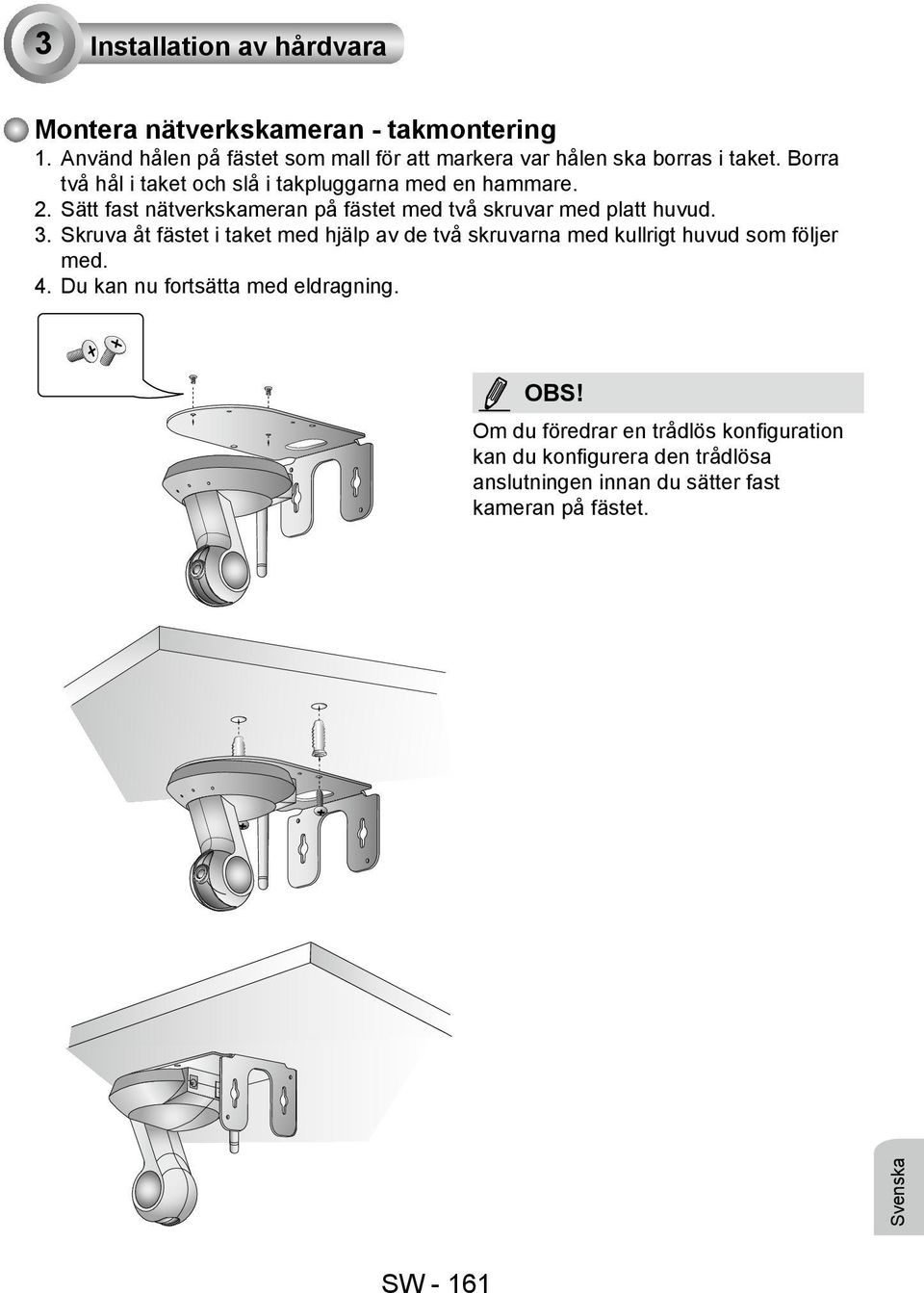

6 3 Installation av hårdvara Montera nätverkskameran - takmontering 1. Använd hålen på fästet som mall för att markera var hålen ska borras i taket. Borra två hål i taket och slå i takpluggarna med en hammare. 2. Sätt fast nätverkskameran på fästet med två skruvar med platt huvud. 3. Skruva åt fästet i taket med hjälp av de två skruvarna med kullrigt huvud som följer med. 4. Du kan nu fortsätta med eldragning. OBS! Om du föredrar en trådlös konfiguration kan du konfigurera den trådlösa anslutningen innan du sätter fast kameran på fästet. 2 Svenska SW - 161

7 Montera nätverkskameran - väggmontering 1. Använd hålen på fästet som mall för att markera var hålen ska borras i väggen. Borra två hål i väggen och slå i väggpluggarna med en hammare. 2. Skruva åt fästet i väggen med hjälp av de två skruvarna med kullrigt huvud som följer med. 3. Sätt fast nätverkskameran på fästet med två skruvar med platt huvud. 4. Du kan nu fortsätta med eldragning. OBS! Om du föredrar en trådlös konfiguration kan du konfigurera den trådlösa anslutningen innan du sätter fast kameran på fästet. 2 SW - 162

8 LINK RECEIVE PARTITION 4 Nätverksplacering Allmän anslutning (utan PoE) 1. Anslut kameran till en omkopplare via en ethernetkabel. 2. Anslut den medföljande strömadaptern mellan kameran och ett eluttag. 2 ETHERNET 12V 1.5A Ethernetväxel 1 POWER COLLISION OBS! PT8133W levereras med en antenn. Den ska monteras genom att vrida den medsols för att skruva fast den i den tillhörande anslutningen. Den trådlösa modellen PT8133W stöder inte PoE. Svenska SW - 163

9 12V 1.5A 12V 1.5A POWER COLLISION LINK RECEIVE PARTITION POWER COLLISION LINK RECEIVE PARTITION Ström över ethernet (PoE: Power over Ethernet) När du använder en PoE-aktiverad omkopplare PT8133-nätverkskameran är PoE-kompatibel och tillåter överföring av ström och data via en enda ethernetkabel. Följ anvisningarna på nedanstående bild för att ansluta kameran till en PoE-aktiverad omkopplare via en CAT5e-ethernetkabel. ETHERNET PoE-omkopplare När du använder en omkopplare utan PoE Använd en PoE-ströminjektor (valfritt) för att ansluta mellan nätverkskameran och en omkopplare utan PoE. ETHERNET PoE-ströminjektor (valbart) Omkopplare utan PoE SW - 164

10 5 Tilldela IP-adress 1. Installera Installation Wizard 2 från katalogen för programvarufunktion från CD-skivan. 2. Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt nätverk har analyserats, klicka på knappen Next för att fortsätta programmet. IW2 Installation Wizard 2 3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverkskameror på samma LAN. 4. Efter en kort sökning, kommer huvudfönstret för installationen att dyka upp. Dubbel klicka på MAC adressen som matchar den som är tryckt på kameraetiketten eller S/N numret på förpackningsetiketten för att öppna en webbläsarsession med nätverkskameran (Network Camera). 0002D10766AD PZ71X2 PZ81X1 0002D10766AD Svenska SW - 165

11 6 Klar att använda 1. En webbläsarsession med nätverkskameran bör föranleda enligt nedan. 2. Du bör kunna se live video från din kamera. Du kan också installera mjukvaran med 32-kanaler för inspelning från cd:n i en utbyggnad som består av flera kameror. För installationsdetaljer, se till dess relaterade dokument. Wireless Mega-Pixel Network Camera För vidare installation, se användarmanualen på CD-skivan. SW - 166

12 ETHERNET 12V 1.5A 7 Konfigurera den trådlösa anslutningen (PT8133W) 1. Se till att din åtkomstpunkt (AP: Access Point) och operativsystemet stöder funktioner för WPS (Wi-Fi Protected Setup, ung. Guiden för Wi-Fi Protected Setup). Använd Guiden för WPS för enkel installation med kompatibla åtkomstpunkter. 2. Anslut din kamera med hjälp av en LAN-kabel, öppna en webbkonsol och därefter sidan Konfiguration -> Trådlös. Markera kryssrutan WPS och klicka på Spara. 3. Kamerans blå lysdiod ska börja blinka. Håll båda WPS-knapparna på din åtkomstpunkt och kameran intryckta i minst 1 sekund. (Vissa routrar/ åtkomstpunkter har i stället en virtuell knapp i själva programvaran.) Se dokumentationen för åtkomstpunkten för mer information om hur du använder dess WPS-funktion. 4. Vänta i 2 minuter under tiden som förloppsindikatorn på skärmen rör sig. Kameran ska sedan starta om av sig självt. När förloppsindikatorn försvinner ska du koppla från LAN-kabeln. Du kan uppdatera eller starta om webbkonsolen för att se livevideo. PT8133W ADSL/Cable/Hub Trådlös åtkomstpunkt WPS När WPS-konfigurationen har slutförts kommer den trådlösa anslutningen att upprättas och säkerhetskrypteringen, såsom WEP eller WPA-PSK, kommer att synkroniseras med åtkomstpunkten. Använd IW2-verktyget för att hitta kameran. Vad beträffar IP-inställning bestäms kamerans användning av DHCP eller statisk IP av din konfiguration på nätverkskameran via webbkonsolen. Standardinställningen på kameran är DHCP. SW WPS-knapp Svenska

13 OBS! 1. Det kan hända att WPS inte fungerar om din åtkomstpunkt har konfigurerats med en dold SSID. 2. Om kameran inte kan identifiera en åtkomstpunkt efter 2 minuter kommer den trådlösa installationen att avbrytas. 3. Om en kamera har tilldelats en fast IP utanför åtkomstpunktens nätverkssegment kommer den trådlösa installationen att misslyckas. 4. En kabelanslutning har alltid högre prioritet. Dra ut LAN-kabeln ur uttaget vid en lämplig tidpunkt för att den trådlösa installationen ska kunna börja användas. 5. Kameran stöder även manuell konfiguration av trådlösa inställningar. För att göra en manuell konfiguration anger du SSID (Service Set Identifier: nätverksnamn) och lösenordet för säkerhetsverifiering i webbkonsolen för kameran Öppna Configuration page -> Wireless (konfigurationssida -> trådlös). 5-2 Ange SSID (nätverksnamn) och lösenord för åtkomstpunkten. För Trådlöst läge väljer du alternativet infrastructure I MS-DOS-prompten använder du kommandot ping <IP address> -t för att kunna iaktta den trådbundna anslutningen. Klicka på knappen Spara. När den trådbundna anslutningen har avslutats drar du ur nätverkskabeln Efter några sekunder kommer kameran att byta till trådlös anslutning. Dra ut nätsladden ur vägguttaget och sätt sedan i den igen för att starta om kameran. Du bör nu kunna se livevideo från webbkonsolen. 6. För Trådlöst läge kan du välja alternativet Ad-Hoc om du föredrar direkt anslutning till en PC utan den mellanliggande åtkomstpunkten eller den trådlösa routern. SW - 168
