3 INNEHÅLLSFÖRTECKNING FÖRUTSÄTTNINGAR... 4 INSTALLATION AV ECR PROGRAMMERINGSVERKTYG... 5 ANVÄNDA ECR PROGRAMMERINGSVERKTYG... 9 ECR HJÄLPPROGRAMVARA PROGRAMMERA ETT NYTT KASSAREGISTER...11 ECR HJÄLPPROGRAMVARA UPPDATERA KASSAREGISTRETS PROGRAMMERING...11 ECR HJÄLPPROGRAMVARA STÄLLA IN EN LOGO...13 ECR HJÄLPPROGRAMVARA ANPASSA EN GAMMAL KONFIGURATION...14 ECR HJÄLPPROGRAMVARA HJÄLP...14 ECR HJÄLPPROGRAMVARA UPPGRADERING FAST PROGRAM...15 TA BORT ECR HJÄLPPROGRAMVARA MÖJLIGA FELMEDDELANDEN UNDER INSTALLATION AV DET FASTA PROGRAMMET 20 3

4 FÖRUTSÄTTNINGAR För att installera ECR programmeringsverktyg som inkluderar en hjälpprogramvara för uppdatering av fast program krävs: ECR programmeringsverktyg, Version 6.xx.zip Skrivbordsdator eller bärbar dator med en USB-port, standard 1.1 eller senare En USB till seriell RJ45-adapter med respektive drivrutiner för versionen på operativsystemet som du ska använda. USB-kabelns omvandlare måste beställas separat (kod. B ). ECR8200 eller ECR8220 kassaregister (svensk version). Ecr_82xx_SVE_Software_6.xx.zip 4

5 INSTALLATION AV ECR PROGRAMMERINGSVERKTYG ECR programmeringsverktyg, Version 6.xx körs under Windows och stöds av 32-bit and 64 bit operativsystem. Win2000, XP, Vista och Windows 7. För att installera OLIVETTI ECR programmeringsverktyg på Windows,, följ instruktionerna nedan: 1. Ladda ner zip-filen med namnet Ecr_82xx_SVE_Software_6.xx.zip från kundens supportsajt). 2. Extrahera innehållet i zip-filen i en mapp. Ecr_82xx_SVE _Software_6.xx 3. Och kör filen setup.exe (dubbelklicka på filen setup.exe). OBS! På vissa operativsystem, när du dubbelklickar på filen setup.exe för att köra programmet, uppmanas du att bekräfta detta ( Är du säker på att du vill köra programmet? ). Bekräfta i detta fall att installationsprogrammet ska köras. 4. Följ instruktionerna som visas på skärmen, välj språket som du vill ha för installationen och bekräfta med OK. OBS! Språket du väljer för installationen hindrar inte att du kan välja ett annat språk efter att installationen slutförts. Språket som används för gränssnittet kan ändras inom programmet. 5

6 5. Klicka på Nästa för att fortsätta installeringen av programmet. Följ instruktionerna som ges på skärmen för att slutföra installationen. 6. Klicka på Installera. Vänta tills installationen slutförts och tills skärmen för en automatisk detektering av kringutrustningen visas. In Windows Xp I Windows Vista och i Windows 7 7. För operativsystemen Windows Vista och Windows 7, klicka på skärmen som visas i bakgrunden för att ställa den i förgrunden. För systemen Windows 2000/XP, gå till nästa steg. 6

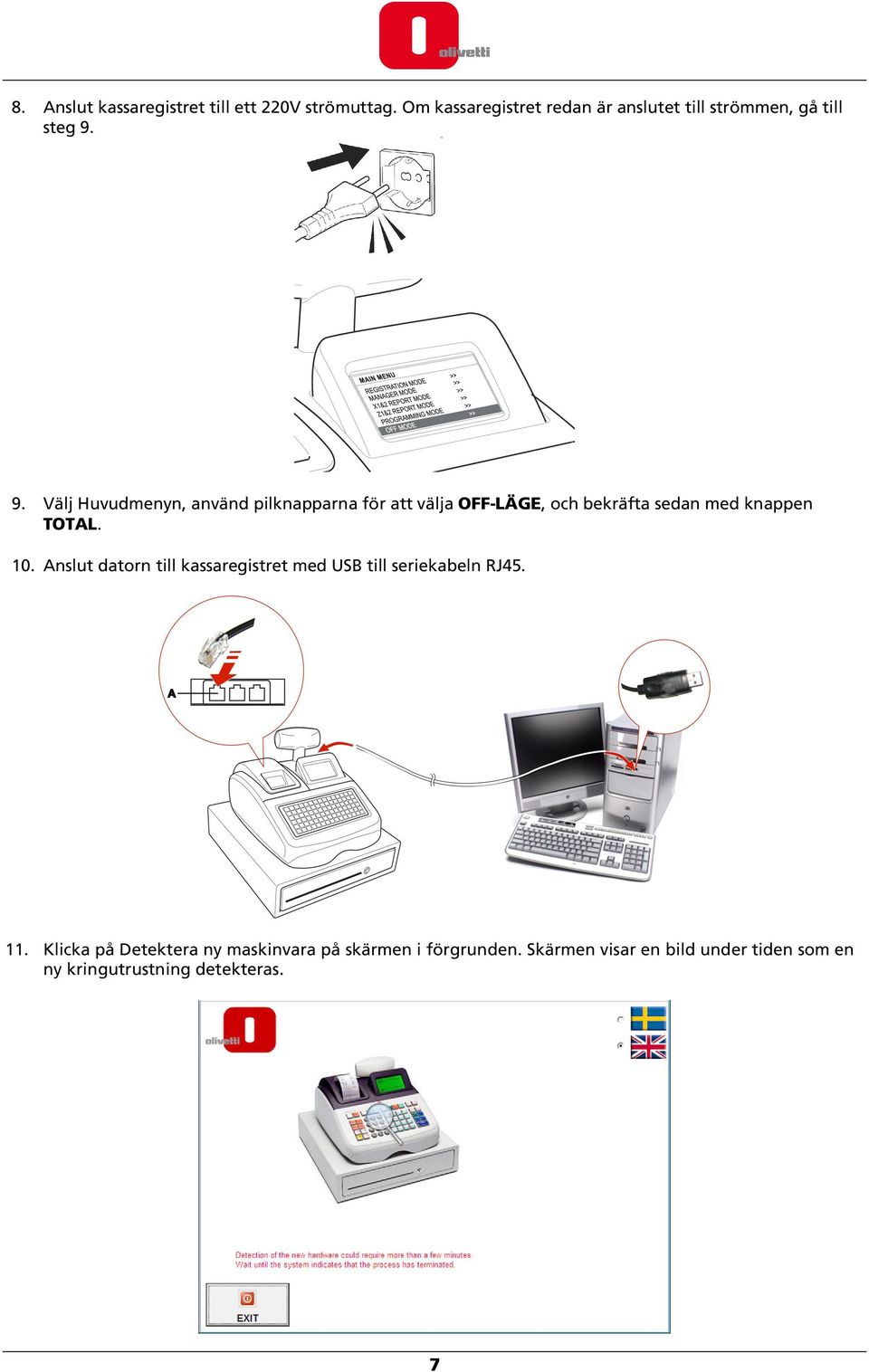

7 8. Anslut kassaregistret till ett 220V strömuttag. Om kassaregistret redan är anslutet till strömmen, gå till steg Välj Huvudmenyn, använd pilknapparna för att välja OFF-LÄGE, och bekräfta sedan med knappen TOTAL. 10. Anslut datorn till kassaregistret med USB till seriekabeln RJ Klicka på Detektera ny maskinvara på skärmen i förgrunden. Skärmen visar en bild under tiden som en ny kringutrustning detekteras. 7

8 12. Vänta tills datorn detekterat den nya USB-enheten och söker efter drivrutinen som krävs. På skärmen visas en bild som bekräftar att installationen har slutförts. 13. Klicka på Avsluta för att avsluta installationen av drivrutinen. På skärmen visas installationen av programmet som förblev i bakgrunden. 14. Klicka på Slutför. 15. Olivetti ECR programmeringsverktyg installeras på din dator. För att köra programmet, dubbelklicka på ikonen Ecr Utility 82xx Svenska. som finns på skrivbordet eller från menyn Start>Program>Olivetti 8

9 ANVÄNDA ECR HJÄLPPROGRAMVARA FÖR PROGRAMMERING ECR programmeringsverktyg gör att användaren kan programmera kassaregistret från datorn och omfattar följande driftsmiljöer. Efter en start av programmet, vänta några sekunder tills COM-portens fönster blir gröna. Om de förblir röda, försök att installera COM-testporten manuellt (se avsnitt Installera COM-test manuellt ). För att ändra språk för gränssnittet, tryck på knappen Språkval. För att inleda programmeringen, beroende på ditt kassaregister, klicka antingen på ikonen ECR8200 eller ECR8220 i startfönstret. Huvudanvändarens skärm visas. 9

10 För att börja, välj: PROGRAMMERA ETT NYTT KASSAREGISTER för att programmera ett kassaregister för första gången. UPPDATERA KASSAREGISTRETS PROGRAMMERING för att ändra på kassaregistrets programmeringsdata. INSTALLERA EN LOGO för att skapa en anpassad logo för utskrift av kvitton. IMPORTERA FRÅN GAMMAL KONFIGURATION för att anpassa den föregående konfigurationen. UPPGRADERING FAST PROGRAM för att komma åt enkla, vägledda uppdateringar av kassaregistrets fasta program. HJÄLP - För att få hjälp angående en dialogruta, klicka på bokikonen (nere till höger) eller knappen F1 på ditt tangentbord. OBS! Innan du använder Olivetti ECR programmeringsverktyg måste kassaregistret anslutas till ett 220V strömuttag ECR82xx måste stå på läget OFF. Vid sändning av programmeringsdata för första gången till kassaregistret, eller vid en ändring av befintlig programmeringsdata, beror tiden på ditt operativsystem och datorns konfiguration. För komplexa inställningar kan tiden som krävs överstiga en minut. 10

11 ECR HJÄLPPROGRAMVARA PROGRAMMERA ETT NYTT KASSAREGISTER Denna funktion används först och främst av en servicetekniker för att ställa kassaregistret på fabriksinställningar (standard). För att skapa en ny konfiguration, gör så här: 1. Klicka på knappen PROGRAMMERA ETT NYTT KASSAREGISTER. 2. Välj Ja för att fortsätta eller Nej för att gå tillbaka till huvudskärmen. 3. Efter att du valt Ja, visas huvudskärmen från vilken du kan välja olika programmeringsåtgärder. 4. För att programmera ett kassaregister kan du välja mellan dessa alternativ: Installationsläge för att ställa in alternativen för: o den grundläggande inställningen, som datum och tidformat o ekonomiska kalkyleringar (moms och utländsk valuta) o kvittots skattinformation och utskrift av rapporter o aktivering expeditsystem o Lagring av elektronisk Journal (EJ) Programläge för inställning: o satser för försäljningsregistrering, data, som PLU:er, avdelningar, moms och utländsk valuta o individuella expediter och deras lösenord o lösenord för chef och träningsläge o transaktionsknappar som Utbetalning (PO), Mottagen på konto (RA) och rabatt/tillägg o streckkoder. Inställningsläge rubriker för att anpassa texten som visas på kvitton och skärmarna. Avancerad inställning för automatisk utskrift av rapporter och programmering av tangentbordets funktioner och popup-listor. Rapporter för att skapa rapporter och spara dem på din dator. OBS: För att ändringarna i programmeringsskärmarna ska tillämpas, tryck på knappen Spara och därefter Sänd till ECR för att spara ändringarna på kassaregistret. 11

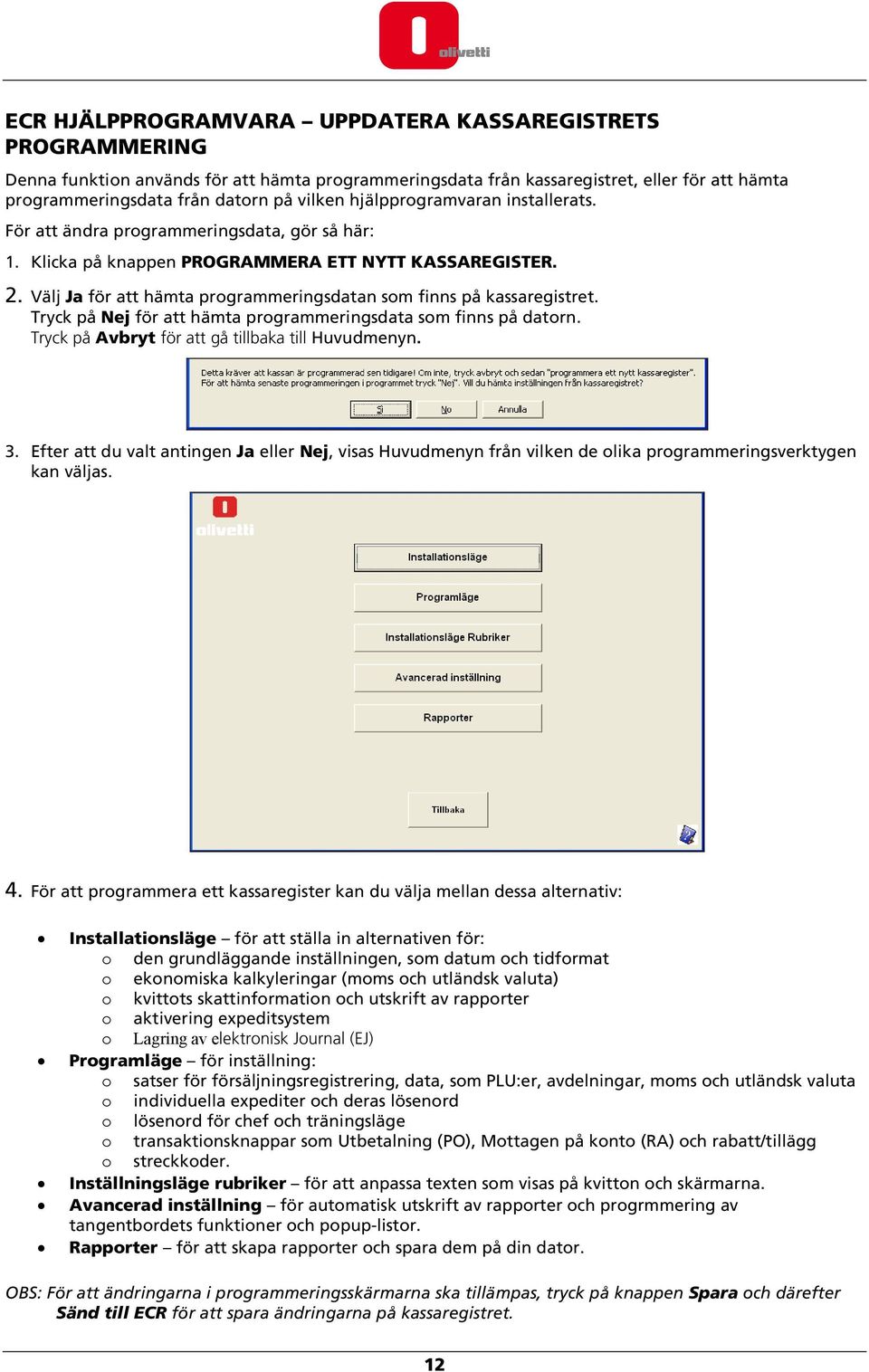

12 ECR HJÄLPPROGRAMVARA UPPDATERA KASSAREGISTRETS PROGRAMMERING Denna funktion används för att hämta programmeringsdata från kassaregistret, eller för att hämta programmeringsdata från datorn på vilken hjälpprogramvaran installerats. För att ändra programmeringsdata, gör så här: 1. Klicka på knappen PROGRAMMERA ETT NYTT KASSAREGISTER. 2. Välj Ja för att hämta programmeringsdatan som finns på kassaregistret. Tryck på Nej för att hämta programmeringsdata som finns på datorn. Tryck på Avbryt för att gå tillbaka till Huvudmenyn. 3. Efter att du valt antingen Ja eller Nej, visas Huvudmenyn från vilken de olika programmeringsverktygen kan väljas. 4. För att programmera ett kassaregister kan du välja mellan dessa alternativ: Installationsläge för att ställa in alternativen för: o den grundläggande inställningen, som datum och tidformat o ekonomiska kalkyleringar (moms och utländsk valuta) o kvittots skattinformation och utskrift av rapporter o aktivering expeditsystem o Lagring av elektronisk Journal (EJ) Programläge för inställning: o satser för försäljningsregistrering, data, som PLU:er, avdelningar, moms och utländsk valuta o individuella expediter och deras lösenord o lösenord för chef och träningsläge o transaktionsknappar som Utbetalning (PO), Mottagen på konto (RA) och rabatt/tillägg o streckkoder. Inställningsläge rubriker för att anpassa texten som visas på kvitton och skärmarna. Avancerad inställning för automatisk utskrift av rapporter och progrmmering av tangentbordets funktioner och popup-listor. Rapporter för att skapa rapporter och spara dem på din dator. OBS: För att ändringarna i programmeringsskärmarna ska tillämpas, tryck på knappen Spara och därefter Sänd till ECR för att spara ändringarna på kassaregistret. 12

13 ECR HJÄLPPROGRAMVARA STÄLLA IN EN LOGO För att kunna sända en logo till kassaregistret, måste en bild skapas med hjälp av datorn med följande funktioner: Grafiska funktioner Vissa begränsningar finns för logotypen: Logons storlek: Bredd 288 x höjd 216 (pixel) i svartvitt (läget S/V). Om mängden svarta punkter som skrivs ut är hög i förhållande till de vita, kan inte ECR skriva ut den grafiska bilden riktigt på grund av begränsningarna av effektförbrukningen. För att skapa en log, kan du använda ett program som Paintbrush som finns i alla operativsystem, och spara bilden i katalogen C:\OLIVETTI_ECR_Utility_82xx_SVE\Image. Gör så här för att hämta logon som du sparade på datorn: 1. Klicka på knappen STÄLL IN LOGO. En dialogruta visas på skärmen. 2. Klicka på knappen Bläddra för att välja bilden som sparats på datorn och som ska användas som en logo. Välj den från katalogen C:\OLIVETTI_ECR_Utility_82xx_SVE\Image 3. Tryck på knappen Sänd till ECR för att sända den till kassaregistret. 13

14 ECR HJÄLPPROGRAMVARA IMPORTERA FRÅN GAMMAL KONFIGURATION Denna funktion används huvudsakligen av Serviceteknikern för att importera programmeringsdatan från en tidigare kassaregistermodell. För att importera programmeringsdata, gör så här: 1. Klicka på knappen IMPORTERA FRÅN GAMMAL KONFIGURATION. 2. Välj Ja för att importera till programmet den data som angetts för en tidigare modell av kassaregister.. Hjälpprogrammet är mycket användbart eftersom det undviker en manuell programmering av all data om denna operation redan utförts för en tidigare modell av det aktuella kassaregistret. ECR HJÄLPPROGRAMVARA HJÄLP Hjälpprogrammet ger användaren en kontextuell hjälp på varje programskärm och information gällande alla objekt som visas på skärmen. För att aktivera hjälp, tryck bara på F1 eller klicka på ikonen. 14

15 ECR HJÄLPPROGRAMVARA UPPGRADERING FAST PROGRAM Denna funktion används för att uppdatera programmet (fast program) som installerats på kassaregistret. För att uppdatera det fasta programmet, gör så här: 1. Huvudmenyn visas på datorns skärm. 2. Från Huvudmenyn, välj UPPGRADERING FAST PROGRAM : OBS! För att kontrollera versionen på det fasta programmet som installerats på kassaregistret, kontrollera numret som ges nere till vänster på Huvudmenyn. I detta exempel är Utgåvans nummer Skärmen för start av uppdateringen av det fasta programmet visas. Klicka på Uppgradera nu för att uppdatera programvaran. Innan programmet fortsätter rekommenderas du att först skriva ut rapporterna Z1 och Z2. OBS! för att avbryta proceduren och gå tillbaka till startrutan, välj Tillbaka eller svara NEJ vid uppmaningen som begär en bekräftelse att fortsätta. 15

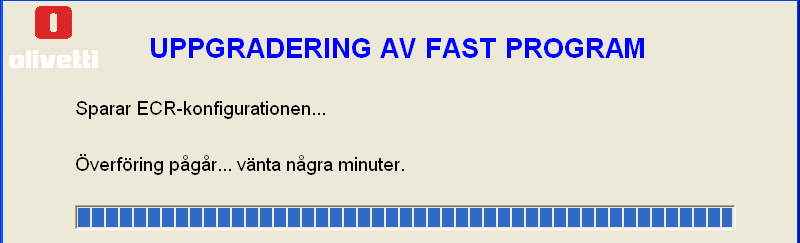

16 4. Tryck på Ja för att fortsätta. Proceduren sparar först och främst den aktuella konfigurationen för det anslutna kassaregistret. 5. När konfigurationen som finns på kassaregistret sparas, visas följande meddelande på skärmen. 6. Koppla ur kontakten från eluttaget och ta bort batterierna. 7. Vänta vänta minst 60 sekunder. 8. Koppla tillbaka kassaregistret till eluttaget. 9. Programmet börjar att ladda det fasta programmet och statusfältet visas. Om det fasta programmet inte körs, upprepa stegen 6, 7 och 8 och fortsätt sedan med nästa steg. Keep repeating this until firmware uploading starts. Upprepa tills överföringen av det fasta programmet inleds. 16

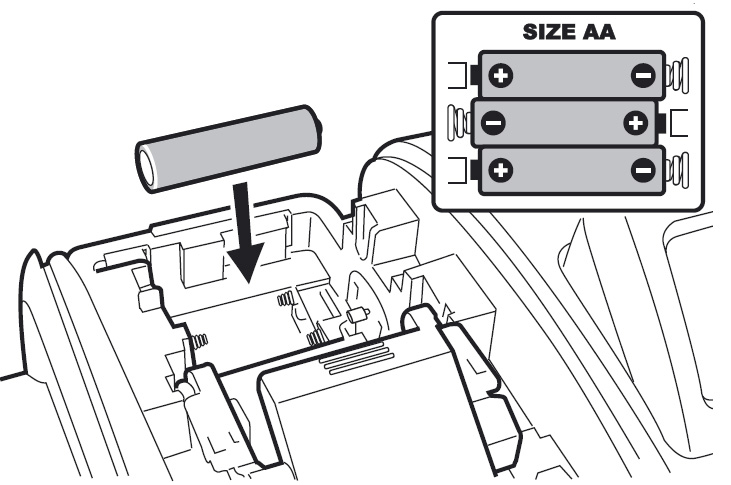

17 10. När den slutförts visas följande meddelande. 11. Sätt i batterierna i kassaregistret. 12. Koppla tillbaka kassaregistret till eluttaget. 13. En startskärm visas på kassaregistret, tryck på Radera (knappen C). Gå till ECR Huvudmeny med ECR tangentbord och välj OFF-LÄGE. Tryck sedan på knappen TOTAL. 17

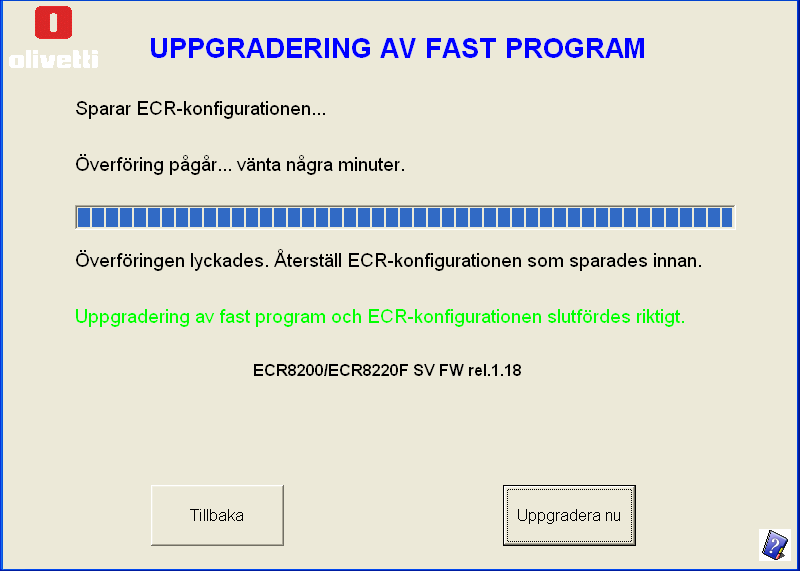

18 14. På datorskärmens meddelande, bekräfta med OK och vänta tills den tidigare sparade konfigurationen laddats. På skärmen visas: 15. Laddningsproceduren för det fasta programmet har nu slutförts. Klicka på Tillbaka för att gå tillbaka till Huvudmenyn. 16. Ditt kassaregister kan nu användas. 18

19 TA BORT ECR HJÄLPPROGRAMVARA Vid en avinstallering av programvaror från Windows ska du alltid använda Lägg till/ta bort program så att filerna och registerposterna även tas bort. Det går att ta bort dessa program på 3 olika sätt: genom konfigurationen med vilken det installerats från Windows-menyn från Windows kontrollpanel 1. Borttagning från installationsprogrammet 2. Kör filen setup.exe (dubbelklicka på filen setup.exe) OBS! På vissa operativsystem, när du dubbelklickar på filen setup.exe, uppmanas du att bekräfta att den ska köras ( Är du säker på att du vill köra programmet? ). I detta fall, bekräfta att installationsprogrammet ska köras. Klicka på Nästa för att gå vidare. 3. När skärmen visas föreslås 3 alternativ: Ändra, Reparera och Ta bort. Välj Ta bort och klicka på Nästa. 4. Följ instruktionerna som ges på skärmen och slutför avinstalleringen. Avinstallering från menyn Windows För att ta bort programmet ECR Programming Utility: På Windows 2000/XP, välj Start > Program > ECR Olivetti Utility 82xx Swedish edition och välj sedan Avinstallera Olivetti ECR Utility 82xx Swedish för att ta bort motsvarande program. På Windows Vista/7, välj Startikon > Program > ECR Olivetti Utility 82xx Swedish edition och välj sedan Uninstall Olivetti ECR Utility 82xx Swedish för att ta bort motsvarande program. Avinstallering från Windows kontrollpanel För att ta bort programmet ECR Programming Utility: På Windows 2000/XP, välj Start > Kontrollpanel > Lägg till/ta bort program (beroende på ditt operativsystem) och välj sedan ECR Olivetti Utility 82xx Swedish edition för att ta bort motsvarande program. Klicka på knappen Lägg till/ta bort för att ta bort motsvarande program. På Windows Vista/7, välj Start > Kontrollpanel > Program > Avinstallera ett program. Välj ECR Olivetti Utility 82xx Swedish edition. Klicka på Avinstallera för att ta bort motsvarande program. 19
