1 Nibe xx45 Viewer Ett program för visualisering av Nibes loggar WebIQ:s Energibutiken

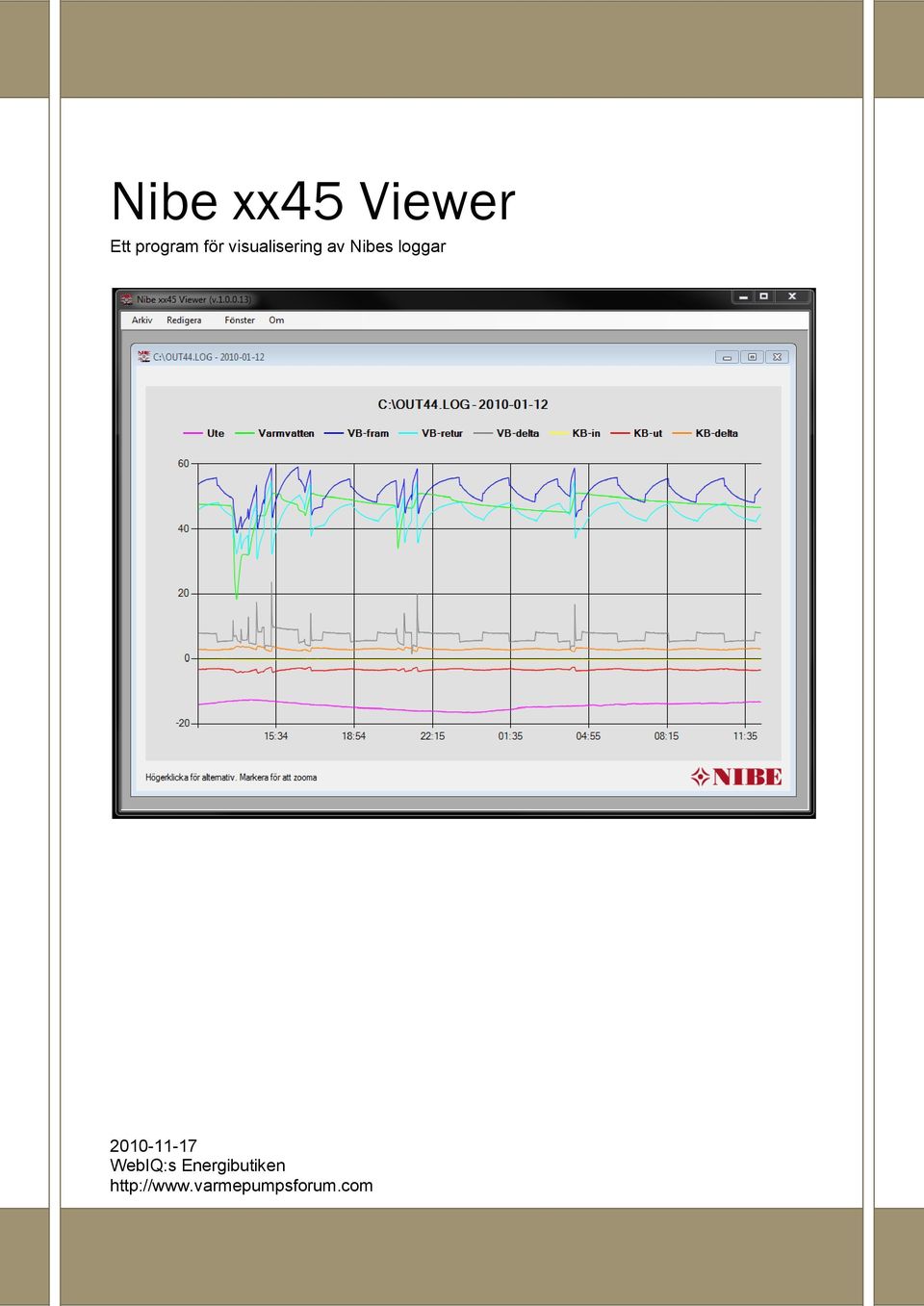

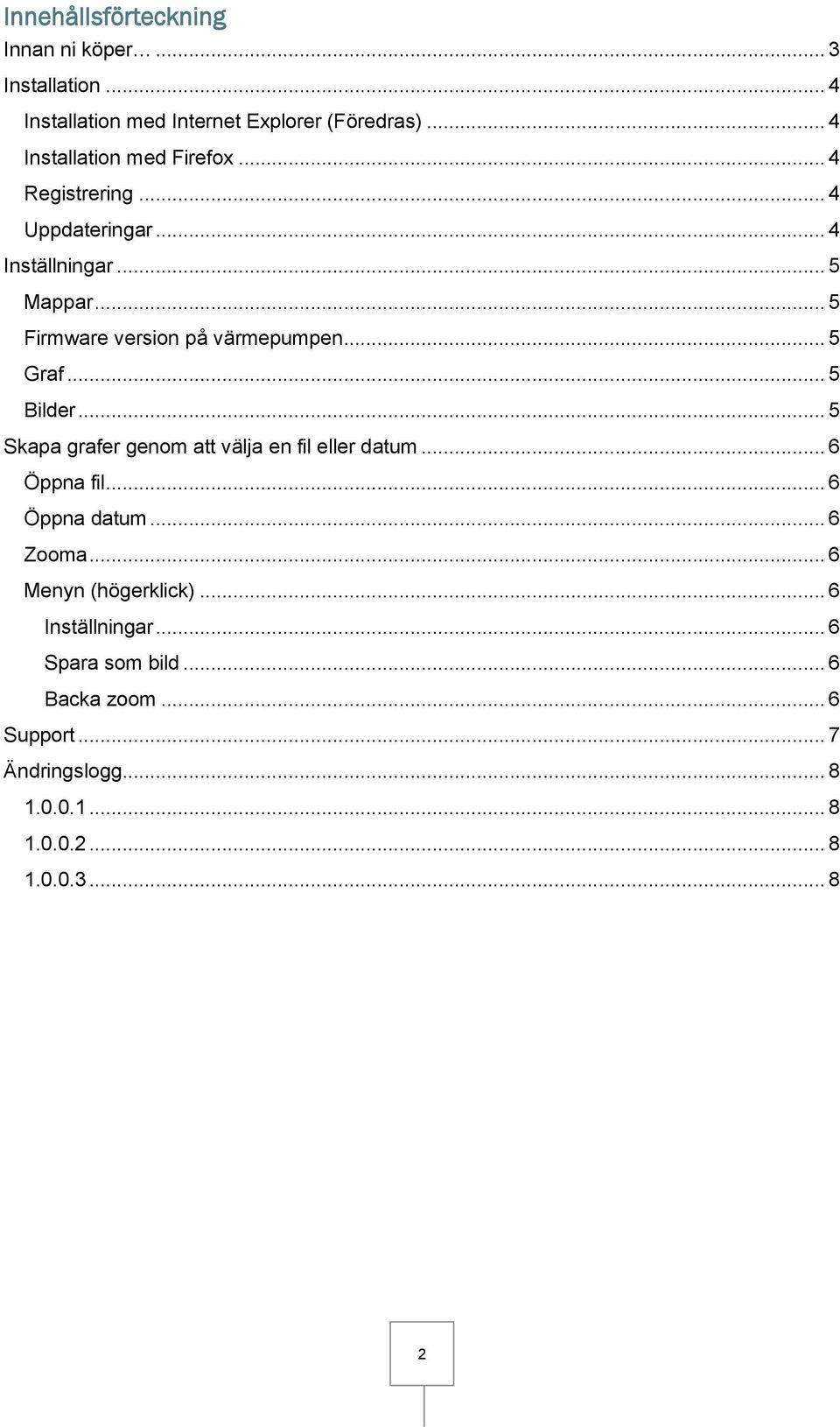

2 Innehållsförteckning Innan ni köper... 3 Installation... 4 Installation med Internet Explorer (Föredras)... 4 Installation med Firefox... 4 Registrering... 4 Uppdateringar... 4 Inställningar... 5 Mappar... 5 Firmware version på värmepumpen... 5 Graf... 5 Bilder... 5 Skapa grafer genom att välja en fil eller datum... 6 Öppna fil... 6 Öppna datum... 6 Zooma... 6 Menyn (högerklick)... 6 Inställningar... 6 Spara som bild... 6 Backa zoom... 6 Support... 7 Ändringslogg

3 Innan ni köper Nibe xx45 Viewer är ett enkelt program för att visualisera mätningarna som Nibes värmepumpar i xx45 serien sparar ner på USB sticka. Värmepumpen sparar ner följande: Datum Tid Ute Värmebärare- fram (VB-fram) Värmebärare-retur (VB-retur) Varmvatten köldbärare-in (KB-in) Köldbärare-ut (KB-ut) Programmet skapar automatiskt ett delta* för köldbärare och värmebärare *Delta = Skillnad mellan in och ut eller fram och retur Se till att kontrollera att ni får ut loggar ur värmepumpen. Prova att öppna loggfilen med anteckningar (notepad). I den filen ska det finnas tid, datum samt massa siffror. Ett exempel på hur en rad ska se ut kommer nedan: :34: Eller (version 1103) Date Time BT1 Outdoor BT1 Mean BT2 BT3 BT10 BT11 Calc Supply GM Alarm RELAYS PCA BASE BT12 BT14 BT17 Tot.Int.Add Prio BT :50: Finns inte detta i filen eller inga loggfiler alls så begär hjälp i forumet ( eller kontakta din återförsäljare för uppgradering och support. Nibe xx45 Viewer kräver Windows XP eller högre. Är ni osäkra om programmet fungerar. Posta en loggfil i forumet eller skicka e-post till supporten så kan den testas den innan ni köper. 3

4 Installation Installation med Internet Explorer (Föredras) Programmet hämtas ifrån Installera genom att trycka på Install nere till vänster. När installationsprogrammet startar så klickar du på install igen. Följ därefter instruktionerna om någon komponent skulle saknas(t.ex..net framework 3.5 SP1) Programmet startar automatiskt efter installationen är klar. Installation med Firefox Programmet hämtas ifrån Nibe XX45 viewer är utvecklad som Clickonce applikation för förenklad installation. Firefox stödjer inte default Clickonce, dock finns en plugin för Firefox: US/firefox/addon/1608/ Detta plugin fungerar med Firefox v1.5 - v3.0.* Registrering Fyll I namn, ID och nyckel som du får via e-post från WebIQ vid erlagd betalning. Uppdateringar Uppdateringar hämtas automatiskt via internet. Innan varje programstart så kommer programmet att söka efter uppdateringar. Finns det en ny version så frågar programmet om du vill installera den. Ändringsloggen finns i slutet av detta dokument. Detta dokument uppdateras för varje uppdatering. 4

5 Inställningar Mappar Här väljer du vilka mappar som ska vara default när du öppnar nya mätningar eller sparar undan bilder på mätningar. För mätningar så välj samma mapp som USB stickan t.ex. Firmware version på värmepumpen Välj rätt firmware version på programvaran i värmepumpen. Äldre version än v.800 så fungerar troligtvis inte USB loggningen. Kontakta er återförsäljare för uppgradering av firmware. Se även rubriken Innan ni köper Från version 1103 har det lagts till en del mätvärden samt att mätvärdena kastats om lite i tabellen. Väljs felaktig firmware kan felaktiga grafer skapas eller så får du ett felmeddelande. Graf Här kan du ändra bakgrundsfärg för grafen. Alla öppna grafer kommer att påverkas om du ändrar färg. Bilder Här ställer du in storleken för bilder som skapas. Bilderna sparas i.bmp format och sparas i den mapp som du valt som default. 5

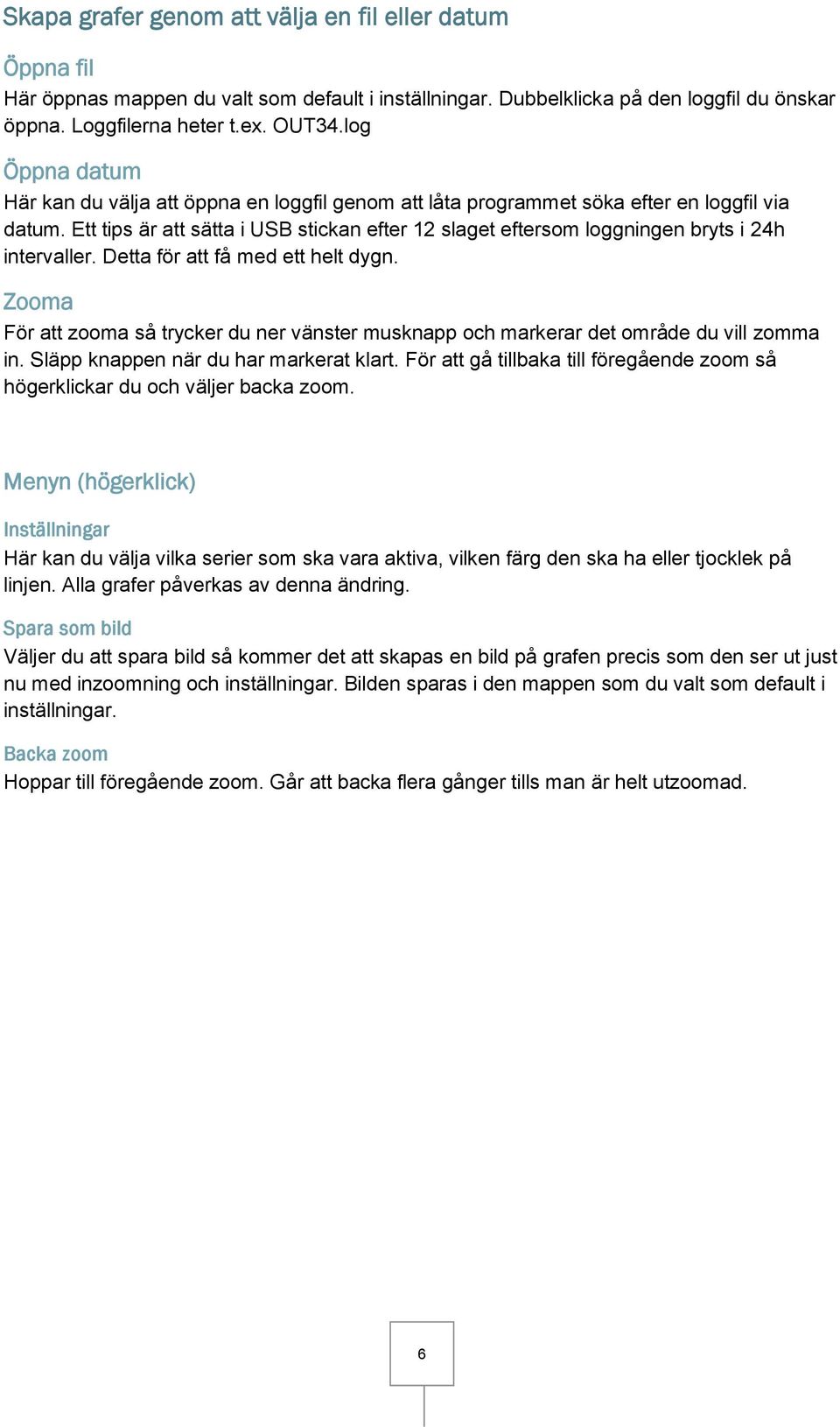

6 Skapa grafer genom att välja en fil eller datum Öppna fil Här öppnas mappen du valt som default i inställningar. Dubbelklicka på den loggfil du önskar öppna. Loggfilerna heter t.ex. OUT34.log Öppna datum Här kan du välja att öppna en loggfil genom att låta programmet söka efter en loggfil via datum. Ett tips är att sätta i USB stickan efter 12 slaget eftersom loggningen bryts i 24h intervaller. Detta för att få med ett helt dygn. Zooma För att zooma så trycker du ner vänster musknapp och markerar det område du vill zomma in. Släpp knappen när du har markerat klart. För att gå tillbaka till föregående zoom så högerklickar du och väljer backa zoom. Menyn (högerklick) Inställningar Här kan du välja vilka serier som ska vara aktiva, vilken färg den ska ha eller tjocklek på linjen. Alla grafer påverkas av denna ändring. Spara som bild Väljer du att spara bild så kommer det att skapas en bild på grafen precis som den ser ut just nu med inzoomning och inställningar. Bilden sparas i den mappen som du valt som default i inställningar. Backa zoom Hoppar till föregående zoom. Går att backa flera gånger tills man är helt utzoomad. 6

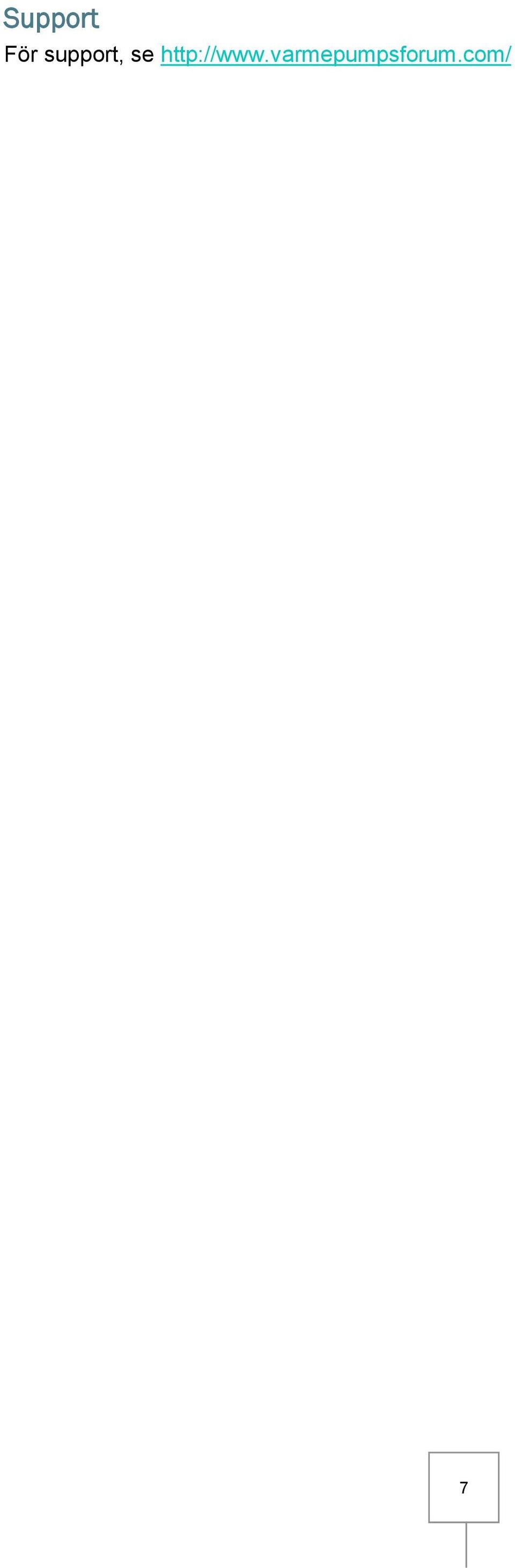

7 Support För support, se 7

8 Ändringslogg Ändrat så programmet kan läsa loggfiler från nyare versioner. Nyare versioner innehåller lite annan information i början av loggfilen som gjorde att xx45 Viewer inte kunde läsa dessa Ändrat så programmet kan läsa loggfiler med firmware Det har lagts till en del mätvärden samt kastats om i tabellerna så xx45 Viewer inte kunde läsa datan Lagt till stöd för xx45 pumpar med firmware Nibe har än en gång lagt till parametrar. 8
