1 v-max + Den kraftfulla påskjuts- och bromshjälpen Översättnng av orgnalbruksanvsnngen (1.1) SV

2 AAT servcekoncept Kundservce på högsta nvå Med stt professonella servcekoncept uppfyller AAT återgen sna högt ställda kvaltetskrav och erbjuder kunden kompletta, bekymmersfra lösnngar. V fnns här för dg! Reservdelar Handläggnng av reparatoner Teknska upplysnngar Utbldnng för återförsäljare Enheter för utställnngar och mässor Återanvändnngar Reklamatoner Hyrutrustnng Servce och reparatoner Avdelnng för tllbyggnad Ny utrustnng Telefonväxel Telefon +49 (0) Telefon +49 (0) Telefon +49 (0) Telefon +49 (0) Telefon +49 (0) Telefon +49 (0) Telefon +49 (0) E-post nfo@aat-onlne.de Fax +49 (0) Fax +49 (0) Fax +49 (0) Hemsda E-post servce@aat-onlne.de E-post anbau@aat-onlne.de E-post vertreb@aat-onlne.de AAT Alber Antrebstechnk GmbH Ehestetter Weg 11 D Albstadt Tel.: +49 (0) Fax: +49 (0) nfo@aat-onlne.de 2

3 CE-försäkran om överensstämmelse AAT Alber Antrebstechnk GmbH försäkrar härmed att v-max + överensstämmer med de tllämplga bestämmelserna drektven 2006/42/EG, 2007/47/EG och 93/42/EG. Vd en förändrng av v-max + som nte har godkänts av AAT Alber Antrebstechnk GmbH, förlorar denna försäkran sn gltghet. Denna förklarng gäller endast för produkter med artkelnummer: Produkterna märks med enlghet med drektven. Den teknska dokumentatonen ska sparas mnst fem år och vara tllgänglg på ovanstående adress för nspekton av behörg myndghet. Ett system för marknadsobservaton är mplementerat. Tllverkarens underskrft: Martn Kober (Verkställande drektör) VARNING Underlåtenhet att beakta denna bruksanvsnng, särsklt säkerhetsnformatonen, kan orsaka fel på v-max +, utsätta operatören och passageraren för rsker och försämra funktonen! Det förelgger en ökad rsk för fara! Vd överträdelse utesluts ansvar och alla garantanspråk! Produkten motsvarar aktuell teknsk standard och tllhörande säkerhetsteknska krav. Trots detta kan några få kvarstående rsker nte uteslutas. Vänlgen beakta säkerhetsnformatonen för detta ändamål. Personer med vsuella handkapp, lässvårgheter eller psykska funktonsnedsättnngar kan skrva ut bruksanvsnngen som fnns tllgänglg på webbsdan större bokstäver, eller låta någon läsa den högt. På vår hemsda httar du dessutom alla säkerhetsrelevanta ändrngar som har utförts på bruksanvsnngen. Alla versoner med uppgft om tdsperoden för tllverknng f nns tllgänglga på: www aat-onlne de/de/bda/v-max 3

4 Innehållsförtecknng 1 Symboler och säkerhetsnformaton 5 2 Förklarng tll symbolerna på förpacknngen 6 3 Förklarng tll symbolerna på utrustnngen 7 4 Produktbeskrvnng Överskt över utrustnng Indkaton och avsedd användnng Kontrandkaton Teknska specfkatoner Måttskss Leveransomfattnng Tllbehör Monterng Drvaxelhjul Batterpaket Drvenhet Montera skjut- och manöverhandtag - standardhandtagsfäste Montera skjut- och manöverhandtag - utrustnng: Tvärgående rör Tppskydd Idrfttagnng Att köra med v-max Att köra över hnder Att avaktvera drvenheten Demonterng 20 8 Transport 21 9 Skötsel och underhåll Batterpaket och laddare Byta säkrng Rengörng Avfallshanterng Långtdslagrng Säkerhetsteknsk kontroll Återanvändnng (byta användare) Korrgerande åtgärder/återkallande Fel och problemlösnngar Fel Problemlösnngar Garant och ansvar 29 4

5 1 Symboler och säkerhetsnformaton FARA Drekt hotande fara Om nte faran undvks resulterar den dödsfall och mycket allvarlga personskador! VARNING Möjlgtvs hotande fara Om nte faran undvks kan den resultera dödsfall och mycket allvarlga personskador! SE UPP Möjlgtvs hotande fara eller en skadlg stuaton. Om faran nte undvks kan den leda tll lätta personskador eller materella skador! HÄNVISNING Informaton från tllverkaren Allmän säkerhetsnformaton HÄNVISNING Personer med nedsatt syn kan ladda ner denna bruksanvsnng på Läs bruksanvsnngen och beakta varnngs-/säkerhetsnformatonen före drfttagnng. Vd lässvårgheter måste utbldnngens nnehåll vdare fördjupas muntlgen. Förvara bruksanvsnngen på en säker plats efter att du har läst genom den. v-max + består nte uteslutande av svårantändlga ämnen och måste därför hållas borta från antändnngskällor. v-max + kan störa mycket känslga elektromagnetska fält från annan elektronsk utrustnng (t.ex. stöldskyddsutrustnng). Stablteten har testats under laboratoreförhållanden. Det är möjlgt att v-max + förhåller sg annorlunda under verklga förhållanden än vd tester laboratorer. Utbldnngar får endast genomföras av tllverkaren, AAT-fältservce eller kvalfcerade återförsäljare. SE UPP Yttemperaturen kan stga på grund av externa värmekällor (t.ex. solljus)! I så fall får utsatta ytor nte vdröras, för att undvka brännskador! 5

6 VARNING För att undvka klämskador, fatta aldrg tag delar som roterar/rör sg! FARA Personer med starkt nedsatt syn eller blndhet får nte använda v-max +! Tllåten totalvkt eller max. personvkt får nte överskrdas, eftersom detta kan orsaka fel eller en överbelastnng av v-max +! Undvk att köra vd kraftgt regn, s, snö och på löst underlag (sand, gyttja, grus), för att undvka halkrsk! Får ej användas på rulltrappor eller löpband, för att undvka personskador tll följd av att passageraren välter eller faller ut, samt för att förhndra materella skador! Elektromagnetska fält (t.ex. mobltelefoner, elektrska generatorer eller högspännngskällor) kan påverka funktonsduglgheten hos v-max +! Får nte användas närheten av medcnsk utrustnng med exempelvs lvsuppehållande funkton såsom dagnostsk utrustnng, eftersom utrustnngen kan utsättas för störnngar! 2 Förklarng tll symbolerna på förpacknngen Symbol Förklarng Hanteras varsamt Förpacknngen nkl. produkten måste hanteras mycket varsamt. Skyddas mot fukt Förpacknngen nkl. produkten måste skyddas mot för hög luftfuktghet. Lagras övertäckt. Täcks över noggrant vd behov. Se upp ömtålgt Förpacknngen nkl. produkten måste hanteras varsamt och får under nga omständgheter tppas eller vältas. Denna sda upp Förpacknngen måste lagras och transporteras på ett sådant sätt att plarna alltd pekar uppåt. Åsdosättande av denna föreskrft, t.ex. genom att förpacknngen rullas eller lutas för mycket, måste undvkas. 6

7 3 Förklarng tll symbolerna på utrustnngen Symbol Förklarng CE-märke Produkten överensstämmer med tllämplga bestämmelser EU-drektven 2006/42/EG, 2007/47/EG och 93/42/EG. SN SN Produktens serenummer t. ex.p3001xxxxxx Hänvsnng bruksanvsnng Bruksanvsnngen måste beaktas! 24 V - Elektrsk spännng/v = Volt Kontrollmärke säkerhetsteknsk kontroll (se kaptel 9.6) Informerar om den senast möjlga tdpunkten för nästa säkerhetsteknska kontroll. 7

8 4 Produktbeskrvnng 4.1 Överskt över utrustnngen Produktbeskrvnng: För att förenkla dentferngen av de ensklda byggdelarna anges de nummer som lstas nedan, när en byggdel för första gången nämns de följande kaptlen. Manöverhandtag Upplåsnngsknapp med skjutreglage Skjuthandtag Hastghetsregulator Strömkabel Vppkontakt Mega batterpaket Fäste tll drvenheten Batterväska tll Mega batterpaket Handtagsfäste bak Typskylt med serenummer (utan bld) Hjul med kuggkrans på baksdan av drvenheten Spralkabel Drvenhet TILL/FRÅN-knappen med batterndkator Låsbult tll tppskydd Tppskydd 8

9 4.2 Indkaton och avsedd användnng Med påskjuts- och bromshjälpen v-max + kan man göra en manuell rullstol mobl. Därmed blr operatören mycket avlastad från stt fysska arbete. För avändaren utökas rörelseytan med hjälp av påskjuts- och bromshjälpen v-max + på ett hållbart sätt. v-max + kan användas såväl nomhus som utomhus. v-max + har utvecklats för att kunna manövreras av endast en person. Denna person måste ha utbldats och vara fysskt och psykskt kapabel att använda v-max + på ett säkert sätt! Det krävs under alla omständgheter tllräcklg synförmåga för att kunna använda den! Man får nte glömma att det kan vara förenat med en större rsk att använda en påskjuts- och bromshjälp, och att det kan krävas större färdgheter än när man bara använder en rullstol. Lvslängden för v-max + är vd fackmässg användnng ca 5 år och beror på användnngens ntenstet. Den angvna lvslängden förutsätter att alla föreskrvna underhålls- och skötselkrav beaktas. Vd omsorgsfull hanterng kan den angvna lvslängden tll och med överskrdas. Genom ständg användnng och ckefackmässg hanterng kan dock lvslängden även vara kortare. 4.3 Kontrandkaton Det är nte tllåtet att använda v-max + om: operatören nte har utbldats/nstruerats för användnng av produkten! operatören nte är fysskt och psykskt kapabel att manövrera v-max + på ett säkert sätt! mer än en person ska transporteras samtdgt! operatörens syn nte är tllräcklgt bra! bromsarnas effekt går förlorad p.g.a. av regn, väta, snö eller s! bromseffekten från v-max + uteblr! man ska köra över rulltrappor eller löpband! Medcnteknsk utrustnng med t.ex. lvsuppehållande funkton eller dagnostsk utrustnng fnns närheten! Användnngen nte är ändamålsenlg! föremål ska transporteras! 9

10 4.4 Teknska specfkatoner VARNING - Tllåten totalvkt eller max. personvkt får nte överskrdas, eftersom detta kan orsaka fel eller en överbelastnng av v-max +! HÄNVISNING Beakta de teknska specfkatonerna. Teknk v-max + Drvenhetens mått Egenvkt Höjd = 262 mm, bredd = mn. 600 mm - max mm, djup = 167 mm Drvenhet nkl. handtag och lednngar = 13,5 kg; Mega batterpaket = 14,3 kg strömkabel = 0,2 kg; batterväska nkl. kardborreband = 0,3 kg laddare= 0,3 kg; totalvkt (utan rullstol) = 28,6 kg Maxmalt tllåten totalvkt 300 kg (person, rullstol, v-max + ) (1) Gränsvärden vd påbyggnad från stsbredd 60, max. camber 5 Hastghet framåt I bakåt 5,5 km/h I 3 km/h Räckvdd med en batterladdnng upp tll 22 km (2) Stgnngsförmåga upp tll 12 % (3) Batterer Lkströmsmotor Ljuduppgfter Växlngs-/manöverkrafter Statsk stabltet nedförslut Statsk stabltet sdled 2 x 12 V/22 Ah 24 V/419 W A-värdet för ljudtrycksnvån är normalt mndre än 66 db (A) Vppkontakt framåt: 3 N Vppkontakt bakåt: 4 N Pankbrytare framåt: 40 N Pankbrytare bakåt: 30 N Knappar (TILL/FRÅN, sgnalhorn, hastghetsnställnng): 0,74 N Beakta uppgfterna från rullstolens tllverkare Beakta uppgfterna från rullstolens tllverkare Maxmal höjd på hnder som kan köras över Beakta uppgfterna från rullstolens tllverkare och kaptel 6.2 Lagrngs-/arbetstemperatur: enheten -20 C tll +60 C/-10 C tll +50 C Lagrngs-/arbetstemperatur: batterpaketet -20 C tll +60 C/-10 C tll +50 C Laddnngstemperatur: batterpaketet 0 C tll +40 C Uppgfter om vbratoner Användnngsklass Etkett med serenummer Det vktade effektva värdet för den acceleraton som de övre extremteterna utsätts för lgger normalt under 2,5 m/s 2. B På drvenheten och bruksanvsnngens baksda (1) Beakta maxmal last enlgt uppgfterna från rullstolens tllverkare. (2) Räckvdden beror enlgt ISO bl.a. på brukarens vkt, underlaget, terrängen och omgvnngstemperaturen etc. (3) Stgnngs- och bromsförmågan beror också på underlaget, terrängen och omgvnngstemperaturen etc. 10 Med förbehåll för teknska ändrngar tll följd av kontnuerlg vdareutvecklng.

11 4.5 Måttskss 18 mn. 600mm - max mm mn. 490mm - max. 1000mm Leveransomfattnng Drvenhet v-max + Skjut- och manöverhandtag Mega batterpaket Mega batterväska nkl. kardborreband Hjulpar med kuggkrans (24 x 1 3/8 ) Strömkabel 70 mm Handtagsfästen (Alternatvt handtagsfästen för bygelhandtag) Laddare 11

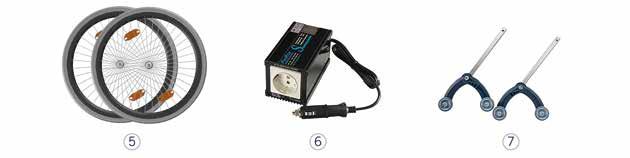

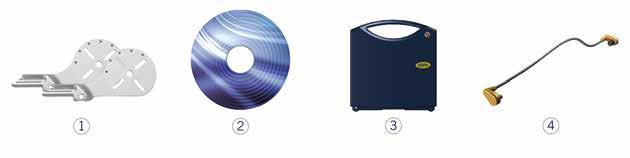

12 4.7 Tllbehör HÄNVISNING Använd endast tllbehör från AAT Alber Antrebstechnk GmbH. Fäste Ekerskydd Mega batterpaket (extra) Strömkabel ( längre utförande mm) Drvaxelhjul med trumbroms Fordons-spännngsomvandlare 12 V/230 V Tppskydd Belysnngssats enlgt förordnngen om trafktllstånd (StVZO) (ngen bld) 12

13 5 Monterng 5.1 Drvaxelhjul FARA Drvaxelhjulen måste klcka stt läge, annars fnns det rsk att de plötslgt lossnar! Om rullstolens orgnalhjul fortfarande är monterade på rullstolen, tar du bort dessa och monterar stället hjulparet med kuggkrans som följde med v-max + leveransen. Postonera drvhjulet och tryck n drvaxelns upplåsnngsknapp. Anpassa hjulet. Lossa drvaxelns upplåsnngsknapp. Upprepa proceduren på andra sdan. 5.2 Batterpaket VARNING Batterpaketets poler får aldrg kortslutas eller förbndas, för att förhndra elektrska stötar! SE UPP Stckkontakterna måste vara torra! Lossa det främre kardborrebandet vd batterväskan som är förmonterad på rullstolen. Sätt batterpaketet batterväskan och fxera med kardborreband. Anslut den på rullstolen förmonterade strömkabeln tll laddnngsuttaget på batterpaketet. 13

14 5.3 Drvenhet: FARA Drvenheten måste sättas n komplett fästet, eftersom den annars plötslgt kan röra på sg så att drvaxlarna nte körs ut på rätt sätt! SE UPP Stckkontakterna måste vara torra! Informaton från tllverkaren: Bredden på delrn-rullarnas hållare och breddnställnngen ställs n på förhand specfkt för dn rullstol. Vd frågor eller ändrngar, kontakta en auktorserad återförsäljare, AAT-fältservce eller tllverkaren. Aktvera rullstolens parkerngsbromsar, för att förhndra att rullstolen rullar väg. Tllverkarens rekommendaton: Lossa nte parkerngsbromsarna förrän kaptel 5 genomförts fullständgt. Sätt n drvenheten fullständgt rullstolshållaren och var noga med att sättnngen sker symmetrskt. Fel!»v-max + måste klcka fast fullständgt! Anslut strömkabelns andra ände tll uttaget på drvenheten. 14

15 5.4 Montera skjut- och manöverhandtag - standardhandtagsfäste VARNING Låsbultarna måste klcka stt läge, eftersom handtagen annars plötslgt kan börja röra på sg! VARNING Manövrera alltd utrustnngen med båda händerna, för att kunna reagera adekvat farlga stuatoner! Montera aldrg endast ett handtag! HÄNVISNING När v-max + nte används fnns handtagen de för ändamålet avsedda hållarna på breddnställnngen och kan dras ut ur denna. Dra ut handtagsfästenas låsbult. Sätt n handtaget den bakre handtagshållaren och haka fast låsbulten. Manöverhandtag tll höger! Skjuthandtag tll vänster! Upprepa proceduren på andra sdan. 5.5 Montera skjut- och manöverhandtag - utrustnng: Tvärgående rör Om dn rullstol är utrustad med ett tvärrör, ska handtagsfästena monteras på tvärröret. Monterngen utförs av tllverkaren, AAT-fältservce eller en auktorserad fackhandel. Se tll att handtagsfästena hamnar en bekväm poston. Sätt n handtaget handtagshållaren och haka fast låsbulten. Manöverhandtag tll höger! Skjuthandtag tll vänster! 15

16 5.6 Tppskydd VARNING Får aldrg användas utan båda tppskydden, för att förhndra att den tppar bakåt! VARNING Kontrollera tppskydden före drfttagnng, för att garantera säkerheten! Om rullstolen nte är utrustad med tppskydd använd AAT-tppskydd parvs! Vlka tppskydd du behöver beror på rullstolshållaren. Möjlghet 1: Hållare med låsbult Dra ut hållarens låsbult. För n tppskyddet hållaren och låt låsbulten haka fast. Beakta markerngen R + L! Upprepa proceduren på andra sdan. Möjlghet 2: Fäste med låspnne Tryck n knappen på låspnnen och dra ut den. För n tppskyddet hållaren och säkra med låspnnen. Beakta markerngen R + L! Upprepa proceduren på andra sdan. 6 Idrfttagnng FARA Får bara användas av en enskld, nstruerad person. Denna person måste vara fysskt och psykskt kapabel att använda v-max + på ett säkert sätt och får nte ha nedsatt kogntv förmåga! FARA Får aldrg användas utan båda tppskydden, för att förhndra att den tppar bakåt! FARA Undvk att köra parallellt på branta sluttnngar eller räls, för att förhndra att den välter! FARA Var särsklt försktg när du korsar gator, korsnngar och järnvägskorsnngar! 16

17 FARA Körnng på sluttande underlag med avaktverad v-max + bör undvkas, eftersom ngen bromseffekt förelgger om man gör så! FARA Får ej användas på rulltrappor eller löpband, för att undvka personskador tll följd av att passageraren välter eller faller ut, samt för att förhndra att materella skador uppstår! VARNING Öva på ett jämnt underlag utomhus, på lägsta hastghet! VARNING Kör på lägsta hastghet sluttande terräng, för att undvka farlga stuatoner! VARNING Kör nte för nära trappor eller branter, för att undvka att den välter! VARNING Undvk att köra vd kraftgt regn, s, snö eller på löst underlag (sand, gyttja eller grus), för att undvka halkrsk! VARNING Vd pauser körnngen, ombord på lokaltrafken (bussar, spårvagnar osv.) och vd av- och påstgnng av rullstolen ska v-max + stängas av och parkerngsbromsarna på rullstolen dras åt, för att förhndra att den rullar väg! VARNING Observera trafkföreskrfterna vd körnng på allmänna vägar! VARNING Manövrera alltd utrustnngen med båda händerna, för att kunna reagera adekvat farlga stuatoner! VARNING Fatta aldrg tag delar som rör sg/roterar, för att undvka klämskador! VARNING Om drvhjulen blockeras eller om köregenskaperna förändras ska v-max + genast stängas av och nte användas! VARNING Beakta den maxmalt tllåtna totalvkten (se kaptel 4.4)! SE UPP Kör alltd över trottoarkanter/hnder baklänges (se kaptel 6.2)! SE UPP Håll tllräcklgt avstånd tll trottoarkanter, för att undvka skador! SE UPP Vd användnng av stsdynor (kuddar etc.) är det vktgt att se tll att passageraren stter säkert, för att undvka att han/hon glder eller faller ut! HÄNVISNING Dra eller lyft aldrg handtagen på v-max+, eftersom dessa nte är konstruerade för detta. Använd rullstolens skjuthandtag! HÄNVISNING Kör nte baklänges med monterade tppskydd mot väggar, för att förhndra att tppskyddenskadas. Tryck på upplåsnngsknappen (PRESS). Skjutreglagen löser sg och drvaxlarna körs ut. Slå på v-max + med TILL-/ FRÅN-knappen. 17

18 6.1 Att köra med v-max + Efter påslagnngen vsar batterndkatorn först grönt. Den uppdateras nom 30 sekunder och vsar sen den faktska laddnngsnvån. Grönt = batteret fulladdat Gult =låg laddnngsnvå Ladda battererna! Tllverkarens hänvsnng: Lysdoden lyser grönt = laddnngsnvå mellan 70 och 100 % Lysdoden lyser gult = laddnngsnvå mellan % Lysdoden lyser rött = laddnngsnvå under 40 % Batteret måste absolut laddas upp gen. Om lysdoden ett flertal gånger lyser röd, se kaptel 10 Fel och problemlösnngar! Rött = batteret tomt Ladda battererna! Varnngsljud var 12:e sekund! Välj hastghet. Öva på lägsta hastghet. Tryck vppkontakten den önskade färdrktnngen. Rktnngen kan ändras under färdens gång. Styr med handtagen. Pankbrytare Tryck n vppkontakten hela vägen. v-max + kopplar om tll frhjul. När du släpper, bromsar v-max + automatskt. Oberoende av färdrktnng 18

19 Nödstoppsfunkton När du släpper loss vppkontakten stannar v-max+ automatskt nom 1 meter 1) på jämnt underlag. 1) beroende bl.a. på brukarens vkt, underlaget, terrängen osv. 6.2 Att köra över hnder HÄNVISNING Dra eller lyft aldrg handtagen på v-max +, eftersom dessa nte är konstruerade för detta. Använd rullstolens skjuthandtag. HÄNVISNING För den maxmala höjden för hnder ska alltd nformatonen bruksanvsnngen från rullstolens tllverkare beaktas! HÄNVISNING Se upp med tppskydden när du ska köra över trottoarkanter/hnder, eftersom dessa annars kan skadas. 6.3 Avaktvera drvenheten Att stänga av v-max +. Tryck på TILL/FRÅNknappen. Om så önskas: Sätt tllbaka handtagen hållarna som är avsedda för detta. Tryck hop skjutreglagen rktnng mot upplåsnngsknappen (PRESS). Skjutreglagen måste haka fast. Drvaxlarna körs n. 19

20 7 Demonterng Att avlägsna v-max + från rullstolen: De steg som genomfördes under monterngen (kaptel 5) utförs omvänd ordnng: 1. Ta bort tppskydden (kaptel 5.5) 2. Ta bort manöver- och skjuthandtag (kaptel 5.4) 3. Ta ut drvenheten (kaptel 5.3) 4. Ta ut batterpaketet (kaptel 5.2). Om så önskas: 5. Ta bort hjulparet med kuggkrans (kaptel 5.1) 6. Montera rullstolens orgnalhjul (följ anvsnngarna från rullstolens tllverkare!) När handtagen tagts bort, stck då n dem hållaren på breddnställnngen. 20

21 8 Transport VARNING Använd nte v-max + med rullstol som säte fordon! VARNING Vd transport fordon/flygplan ska enheten säkras enlghet med gällande lagstadgade föreskrfter! SE UPP Stäng av under transport! SE UPP Beakta fordonets vktangvelser! HÄNVISNING Förvaras mnst en tmme frostfr omgvnng före drfttagnng, för att undvka att fel uppstår! Informaton från tllverkaren: Battererna gäller ej som farlgt gods enlgt IATA-specalbestämmelserna A67, GGVSEB och GGVSee! Battererna är tllåtna för flygresor enlgt DOT och IATA! Vänd dg ändå tll flygbolaget nnan du påbörjar en flygresa. Avaktvera v-max + (se kaptel 6.3). Demontera v-max + (se kaptel 5.6). Håll v-max + handtagen på sdan. Hjulparet med kuggkrans måste nte nödvändgtvs tas bort från rullstolen. Lagra den säkert fordonets bagagelucka. Lägg nte hjulparet på grprngarna, för att nte repa dessa! 9 Skötsel och underhåll VARNING Reparatoner och säkerhetsteknska kontroller får endast genomföras av tllverkaren, AAT-fältservce eller av auktorserade återförsäljare! HÄNVISNING Genomför alltd en okulär besktnng nnan den tas drft! Om några delar skulle vara synbart defekta eller fattas, kontakta en auktorserad återförsäljare eller tllverkaren! HÄNVISNING Det rekommenderas att genomföra en säkerhetsteknsk kontroll vartannat år. På kontrollmärket fnns nformaton om den senast möjlga tdpunkten för kontrollen. Tps: Efter brukarbyte/ny användnng. 21

22 9.1 Batterpaket och laddare VARNING Batterpaketets poler får aldrg kortslutas eller förbndas, för att förhndra elektrska stötar! SE UPP Dra kablarna på ett säkert sätt när du laddar, för att undvka snubbelrsk! SE UPP Trasga säkrngar får nte lagas eller överkopplas, för att undvka elektrska stötar! SE UPP Skyddas mot fukt, för att undvka elektrska stötar! HÄNVISNING Bär aldrg laddaren laddnngs- eller strömkabeln. HÄNVISNING Ladda batterpaketet efter varje användnng! Djupurladdnng leder tll kapactets-förlust och mnskar lvslängden. HÄNVISNING Skydda laddaren och fordons-spännngsomvandlaren mot oljor, fetter, aggressva rengörngsmedel, förtunnngsmedel eller skador. HÄNVISNING Beakta bruksanvsnngen tll laddaren/spännngsomvandlaren. HÄNVISNING Förvara batterpaketet mnst 1 tmme en frostfr mljö före laddnng, för att undvka felfunkton. Informaton från tllverkaren: Batterpaketet är underhållsfrtt och laddnngsbart. Nya batterer uppnår sn fulla kapactet först efter ett flertal upp- och urladdnngar. Medan laddnng pågår kan man nte köra med v-max +. Att ladda batterpaketet Avaktvera v-max + (se kaptel 6.3). Dra ur strömkabeln. Anslut laddaren. 22

23 Grön lysdod = batteret är fulladdat ca 10 tmmar Orange lysdod = batteret laddas Att ladda batterpaketet motorfordon Avaktvera v-max + (se kaptel 6.3) och dra ur strömkabeln. Ta ut batterpaketet. Öppna kardborrebandet och ta ut batterpaketet. Anslut laddaren tll batterpaketet. Anslut spännngsomvandlaren och laddaren. Anslut spännngsomvandlaren. Varnngssgnal = låg spännng! Grön lysdod = batteret är fulladdat ca 10 tmmar Orange lysdod = batteret laddas. 23

24 Informaton om laddaren Laddare tll v-max + Batterkappactet 22 Ah Möjlga fel Lysdoden lyser nte. Kontakta tllverkaren! Beakta tllverkarens uppgfter laddarens bruksanvsnng! 9.2 Byta säkrng HÄNVISNING Defekta säkrngar får nte lagas eller överkopplas. Lossa spärren med ett spetsgt föremål. Dra säkrngslådan. ut Byt säkrng. Övre säkrngen = reservsäkrng! Om säkrngarna går ofta ska du vända dg tll en auktorserad återförsäljare, AAT-fältservce eller tllverkaren. Använd endast nya säkrngar med 40 Ah! Reservsäkrngar kan köpas hos tllverkaren. För n säkrngslådan. Spärren måste haka fast! 24

25 9.3 Rengörng VARNING Fukt får nte tränga n utrustnngens nre! Det kan leda tll elektrska stötar! Använd endast fuktga trasor och under nga omständgheter våta trasor! VARNING Testa alla säkerhetsrelevanta funktoner efter rengörng! VARNING Röknng är nte tllåten under rengörng! HÄNVISNING Håll v-max + borta från antändnngskällor! HÄNVISNING Rengör drvenheten, kuggsegmenten och drvaxlarna vd nedsmutsnng/avlagrngar! HÄNVISNING Rullstolen ska rengöras enlgt tllverkarens nstruktoner! HÄNVISNING Högtryckstvätt får ej användas! Torka av ytorna på v-max + med ett vanlgt rengörngsmedel som fnns handeln. Beakta tllverkarens anvsnngar. Om du vll desnfcera v-max +, använd ett vanlgt rengörngsmedel som fnns handeln och desnfcera genom avtorknng. Beakta tllverkarens anvsnngar. 25

26 9.4 Avfallshanterng Dn v-max + och dess batterer är produkter med lång lvslängd. När produkterna är förbrukade kan de lämnas tll AAT Alber Antrebstechnk GmbH eller deras återförsäljare för avfallshanterng. v-max + och tllhörande batterer får nte kastas på platser som enlgt gällande lag respektve land nte är avsedda för denna typ av avfallshanterng (t.ex. soptppar). Det kan fnnas ämnen som eventuellt kan vara skadlga för mljön. Produkter med en genomstruken soptunna får nte kastas hushållsavfallet (WEE-drektv). Inhämta nformaton om de lagstadgade bestämmelser som gäller dtt land, eftersom WEEE-förordnngen nte tllämpas alla europeska stater. 9.5 Långtdslagrng Om v-max + nte används under en längre td (t.ex. flera månader) måste följande punkter beaktas: Om även rullstolen ska lagras, beakta uppgfterna från rullstolens tllverkare! Fukt får nte tränga n utrustnngens nre! Lagras torra rum och nte vd för hög luftfuktghet. Täcks över med plastflm vd behov! Skyddas mot permanent solljus! Obehörga, synnerhet barn, bör nte ha obevakad tllgång tll den plats där v-max + lagras! Ta ut batterpaketet före lagrng! vd behov, Säkra strömkabeln med startspärren (kaptel 6.4) När du ska lagra batterpaketet, beakta då noggrant säkerhetsnformatonen kaptel 9.1! Om v-max + åter ska tas drft måste den och rullstolen först rengöras (se kaptel 9.3). Kontrollera om en säkerhetsteknsk kontroll måste utföras (se kaptel 9.6). Om ngen säkerhetsteknsk kontroll är nödvändg, måste under alla omständgheter den elektrska funktonen, tppskydden, hållarna och bland även lufttrycket styrrullarna testas före drfttagnng! 26

27 9.6 Säkerhetsteknsk kontroll HÄNVISNING Säkerhetsteknska kontroller får endast utföras av tllverkaren, AAT-fältservce eller auktorserad återförsäljare. HÄNVISNING Det rekommenderas att genomföra en säkerhetsteknsk kontroll vartannat år. På kontrollmärket fnns nformaton om den senast möjlga tdpunkten för kontrollen. Tps: Efter brukarbyte/ny användnng Icke-fackmässg användnng kan leda tll skador på v-max + som försämrar den teknska funktonsduglgheten. Av denna anlednng bör en säkerhetsteknsk kontroll utföras vartannat år. V rekommenderar dessutom en säkerhetsteknsk kontroll före varje återanvändnng. För att få lov att utföra den säkerhetsteknska kontrollen krävs det utbldnng. Mer nformaton httar du på: Kontrollmärket nformerar om den senast möjlga tdpunkten för kontrollen! 9.7 Återanvändnng (byte av användare) En återanvändnng är när AAT-produkten som används av brukaren X ska användas för en annan brukare Y. Dessutom räknas det som en återanvändnng om en brukare får en annan rullstol och av den anlednngen behöver nya utbytbara komponenter. Vänd dg tll tllverkaren, AAT-fältservce eller en auktorserad återförsäljare. v-max + är lämplg för återanvändnng. Före varje återanvändnng bör en säkerhetsteknsk kontroll och en rengörng/ desnfekton genomföras (se kaptel 9.6 och 9.3). 27

28 9.8 Korrgerande åtgärder/återkallande Om det kommer ut ny vktg säkerhetsnformaton om hanterng av dn v-max, kommer v att nformera dg. Som redan nämnts fnns alltd den aktuella versonen av denna bruksanvsnng tllgänglg på vår hemsda. Om senare ändrngar eller korrgerande åtgärder behöver utföras på produkten, kommer v att nformera våra auktorserade återförsäljare skrftlgen om alla serenummer det gäller. Om dn produkt omfattas av en produktåterkallelse, kommer du att erhålla nformaton om alla vdare steg som kommer att tas. 10 Fel och problemlösnngar 10.1 Fel Den röda lysdoden blnkar. Beakta felet! Fel Lysdoden blnkar 1x 2x 3x 4x 5x 6x 7x Fel Motorkontroll, motor eller batterpaket defekt Underspännng, batteret tomt Överspännng, batterpaketet Fel på elektromagnetsk broms Överspännngsvakt Överbelastnngsvakt Övertemperaturvakt 10.2 Problemlösnngar Problem Det går nte att starta v-max + påslagnng v-max + går nte Det går nte att ladda batterpaketet Är säkrngen ofta defekt Kontroll och eventuell problemlösnng Är strömkabeln ansluten tll drvenhet och batterpaket? Nej: Anslut! Är batterpaketet urladdat? Ja: Ladda! Är säkrngen defekt? Ja: Byt ut! Fnns problemet fortfarande kvar? Ja: Informera tllverkare, AAT-fältservce eller auktorserad återförsäljare! Är v-max + påslagen? Nej: Påslagnng! Fnns problemet fortfarande kvar? Ja: Informera tllverkare, AAT-fältservce eller auktorserad återförsäljare! Är laddaren ansluten? Nej: Anslut korrekt! Fnns problemet fortfarande kvar? Ja: Informera tllverkare, AAT-fältservce eller auktorserad återförsäljare! Ja: Informera tllverkare, AAT-fältservce eller auktorserad återförsäljare! 28

29 11 Garant och produktansvar Garant AAT Alber Antrebstechnk GmbH ger två års garant för v-max + (med undantag för batterpaketet) och alla tllbehör från och med mottagnngsdatum. Garantn nnebär att dessa är fra från materal- och tllverknngsfel. På batterpaketet lämnar AAT Alber Antrebstechnk GmbH 6 månaders garant från och med mottagnngsdatum, förutsatt att batterpaketet sköts på rätt sätt. Garantn på v-max + täcker nte fel som beror på: Skador som orsakas av oaktsam hanterng. Skador som orsakas av oaktsam hanterng. Skador på grund av våld. Naturlga sltdelar (drvhjul, rullstolsdäck). Icke-fackmässgt eller otllräcklgt underhåll från kundens sda. Ej tllåtna konstruktva förändrngar eller cke-ändamålsenlg användnng av v-max + eller tllbehören. Användnng av v-max + över tllåten totalvkt. Ej korrekt laddnng av batterpaketet. Ansvar AAT Alber Antrebstechnk GmbH är som tllverkare av v-max + nte ansvarg för eventuella skador, om: v-max + hanterades felaktgt. Reparatoner, monterng eller andra arbeten har utförts av cke auktorserade personer. v-max + nte har använts enlgt bruksanvsnngen. Främmande delar har monterats resp. anslutts tll v-max +. Delar av v-max + har demonterats. v-max + har belastats med mer än den tllåtna totalvkten. v-max + nte har underhållts regelbundet (med en ntervall på 2 år) av tllverkaren, AAT-fältservce eller en auktorserad återförsäljare. v-max + har använts med otllräcklg batterladdnng. 29

30 30 Antecknngar:

31 Antecknngar: 31

32 AAT Alber Antrebstechnk GmbH Postfach D Albstadt Tel.: +49 (0) Fax: +49 (0) Serenummer:
