1 Översättnng av orgnal-drftsnstruktonen 2 års garant WallPerfect Flexo 990

2 Frågor? Har du några fler frågor eller något som är oklart? På Internet fnns flmer med detaljerade steg-för-steganvsnngar om hur man använder masknen. Gå tll eller skanna n QR-koden med dn martphone.

3 HJÄRTLIGT TACK FÖR ERT FÖRTROENDE V gratulerar er tll köpet av denna märkesprodukt från Wagner och är övertygade om att den kommer att skänka er stor glädje. Läs noga genom bruksanvsnngen nnan produkten tas drft och beakta särsklt säkerhetsanvsnngarna. Förvara bruksanvsnngen omsorgsfullt och bfoga den tll produkten om den någon gång överlämnas tll någon annan. Om du har några frågor, förslag eller önskemål står v gärna tll förfogande på det telefonnummer som anges på baksdan av manualen eller e-postadress wagner@wagnergroup.dk. Innehållsförtecknng. Förklarng av använda symboler Allmänna säkerhetsanvsnngar äkerhetsanvsnngar för färgsprutor Leveransens omfattnng Användnngsområde Användbara sprutmateral Inte användbara sprutmateral Förberedelse av arbetsplatsen Förberedelse av sprutmateralet Idrfttagnng...9. Användnng av Perfect pray sprutöverdel och andra sprutöverdelar (tllbehör) Bälteshållare Inställnng av materalmängd Inställnng av luftmängd Inställnng av önskad sprutbld Inställnng av bredden på sprutstrålen prutteknk Drftavbrott Transport (bld 2) Rengörng Underhåll törnngsavhjälpnng Förvarng Reservdelslsta Tllbehör Teknska data... 28

4 . Förklarng av använda symboler Denna symbol varnar för en möjlg fara för dg och apparaten. Under denna symbol fnns vktg nformaton om hur man undvker skador på person och apparat. Fara för el-stöt Anger användnngstps och andra specellt användbara anvsnngar. Apparat och tllbehör som är märkta med denna symbol är lämplga att använda för bearbetnng av tjockflytande materal som t.ex. nomhusväggfärger (dspersoner och latexfärger). Om ett materal har denna logga är det lämplgt att använda tllsammans med respektve apparat. Apparat och tllbehör som är märkta med denna symbol är lämplga för bearbetnng av tunnflytande materal som t.ex. lacker, lasyrer och särsklt därför anpassade väggfärger. Om ett materal har denna logga är det lämplgt att använda tllsammans med respektve apparat. 2. Allmänna säkerhetsanvsnngar OB! Läs genom samtlga anvsnngar. Underlåtenhet att följa de anvsnngar som följer kan orsaka elektrska stötar, brand och/eller svåra skador. Begreppet "elverktyg" som används nedan avser nätdrvna elverktyg (med nätsladd) och batterdrvna elverktyg (utan nätsladd).. Arbetsplatssäkerhet a) Håll dn arbetsplats ren och se tll att belysnngen alltd är tllräcklg. Ostädade eller dålgt belysta arbetsplatser kan leda tll olyckor. b) Arbeta nte med utrustnngen en omgvnng med explosonsrsk, där det fnns brännbara vätskor, gaser eller dammpartklar. Elverktyg bldar gnstor som kan antända damm eller ångor. c) e tll att nga barn eller andra personer fnns närheten när du använder elverktyget. Om du blr störd kan du förlora kontrollen över utrustnngen. 2

5 2. Elsäkerhet a) Utrustnngens anslutnngskontakt måste passa stckuttaget. Kontakten får nte förändras på något sätt. Använd nte adapterkontakt tllsammans med skyddsjordade utrustnngar. Oförändrade kontakter och passande stckuttag mnskar rsken för en elektrsk stöt. b) Undvk kroppskontakt med jordade ytor, t.ex. på rör, element, spsar och kylskåp. Rsken för en elektrsk stöt är större om dn kropp är jordad. c) Utsätt nte utrustnngen för regn eller väta. Om vatten tränger n en elutrustnng ökar rsken för elektrska stötar. d) Använd nte sladden för att bära utrustnngen, hänga upp den eller för att dra kontakten ur stckuttaget. e tll att sladden hålls på avstånd från värme, olja, vassa kanter och rörlga delar på utrustnngen. kadad eller veckad sladd ökar rsken för en elektrsk stöt. e) Om du använder elverktyget utomhus får endast sådana förlängnngskablar användas som är godkända för utomhusbruk. Rsken för en elektrsk stöt mnskar om du använder en förlängnngssladd avsedd för utomhusbruk. f) Om utrustnngen ska tas drft fuktg omgvnng, och detta nte går att undvka, måste en jordfelsbrytare användas. Med en jordfelsbrytare kan man undvka rsken för elektrskt slag. 3. Personsäkerhet a) Var uppmärksam och tänk på vad du gör. Använd elverktyget med förnuft. Använd nte utrustnngen om du är trött, eller påverkad av droger, alkohol eller medcn. Ett ögonblcks brstande uppmärksamhet vd användnng av utrustnngen kan medföra allvarlga skador. b) Använd personlg skyddsutrustnng, och bär alltd skyddsglasögon. Om du använder personlg skyddsutrustnng, som dammask, halksäkra skyddsskor, skyddshjälm eller hörselskydd, beroende på hur och vlket elverktyg du ska använda, mnskar rsken för skador. c) Förhndra oavsktlg drfttagnng. Kontrollera att elverktyget är avstängt nnan du ansluter det tll eluttaget, tar upp det eller bär det. Olyckor kan nträffa om du har ett fnger på brytaren när du bär utrustnngen eller ansluter strömförsörjnngen med utrustnngen påkopplad. d) Ta bort nställnngsverktyg eller skftnycklar nnan du kopplar på utrustnngen. Ett verktyg eller en nyckel som stter en rörlg del av utrustnngen kan orsaka skador. 3

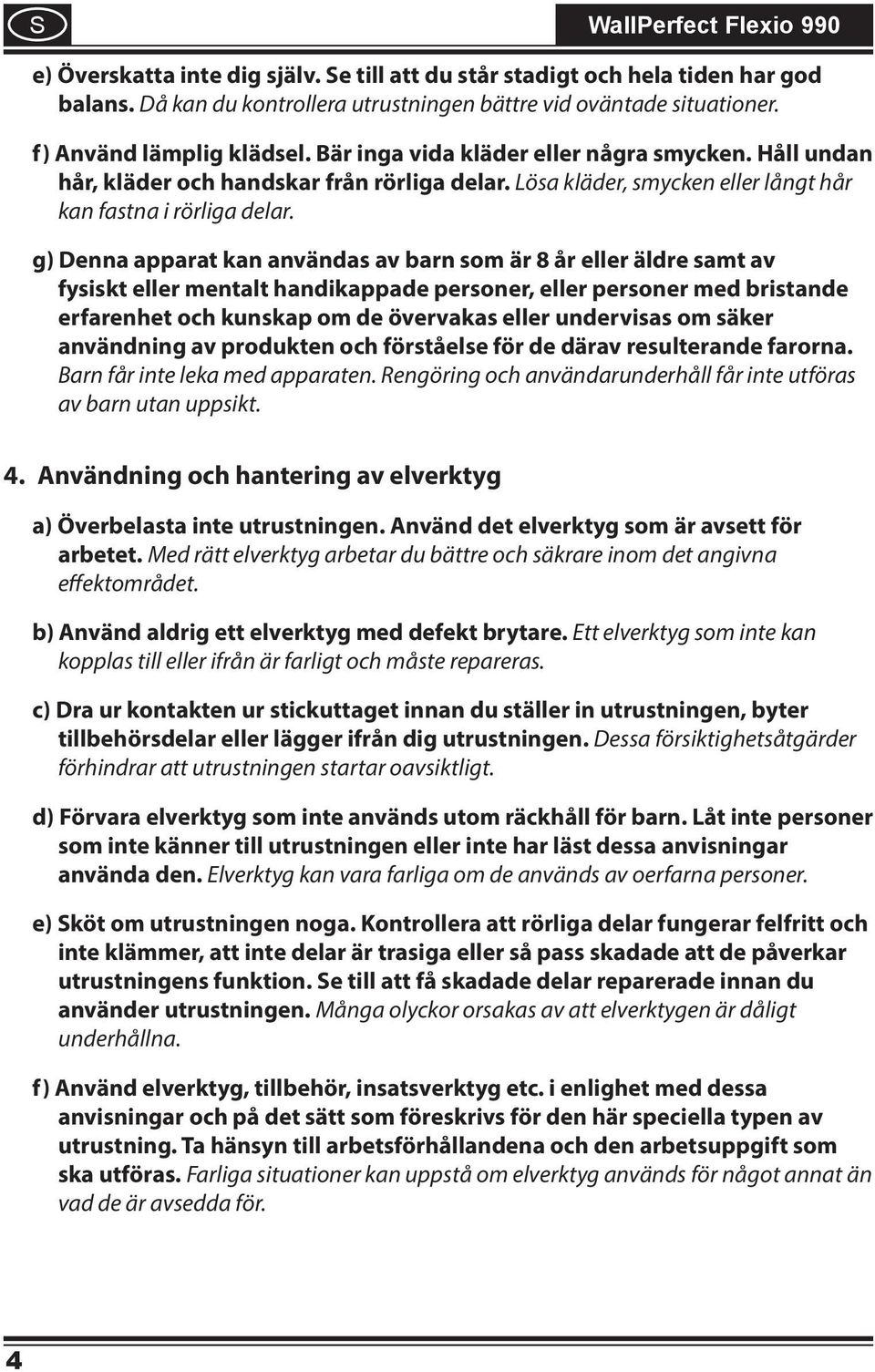

6 e) Överskatta nte dg själv. e tll att du står stadgt och hela tden har god balans. Då kan du kontrollera utrustnngen bättre vd oväntade stuatoner. f) Använd lämplg klädsel. Bär nga vda kläder eller några smycken. Håll undan hår, kläder och handskar från rörlga delar. Lösa kläder, smycken eller långt hår kan fastna rörlga delar. g) Denna apparat kan användas av barn som är 8 år eller äldre samt av fysskt eller mentalt handkappade personer, eller personer med brstande erfarenhet och kunskap om de övervakas eller undervsas om säker användnng av produkten och förståelse för de därav resulterande farorna. Barn får nte leka med apparaten. Rengörng och användarunderhåll får nte utföras av barn utan uppskt. 4. Användnng och hanterng av elverktyg a) Överbelasta nte utrustnngen. Använd det elverktyg som är avsett för arbetet. Med rätt elverktyg arbetar du bättre och säkrare nom det angvna effektområdet. b) Använd aldrg ett elverktyg med defekt brytare. Ett elverktyg som nte kan kopplas tll eller från är farlgt och måste repareras. c) Dra ur kontakten ur stckuttaget nnan du ställer n utrustnngen, byter tllbehörsdelar eller lägger från dg utrustnngen. Dessa försktghetsåtgärder förhndrar att utrustnngen startar oavsktlgt. d) Förvara elverktyg som nte används utom räckhåll för barn. Låt nte personer som nte känner tll utrustnngen eller nte har läst dessa anvsnngar använda den. Elverktyg kan vara farlga om de används av oerfarna personer. e) köt om utrustnngen noga. Kontrollera att rörlga delar fungerar felfrtt och nte klämmer, att nte delar är trasga eller så pass skadade att de påverkar utrustnngens funkton. e tll att få skadade delar reparerade nnan du använder utrustnngen. Många olyckor orsakas av att elverktygen är dålgt underhållna. f) Använd elverktyg, tllbehör, nsatsverktyg etc. enlghet med dessa anvsnngar och på det sätt som föreskrvs för den här specella typen av utrustnng. Ta hänsyn tll arbetsförhållandena och den arbetsuppgft som ska utföras. Farlga stuatoner kan uppstå om elverktyg används för något annat än vad de är avsedda för. 4

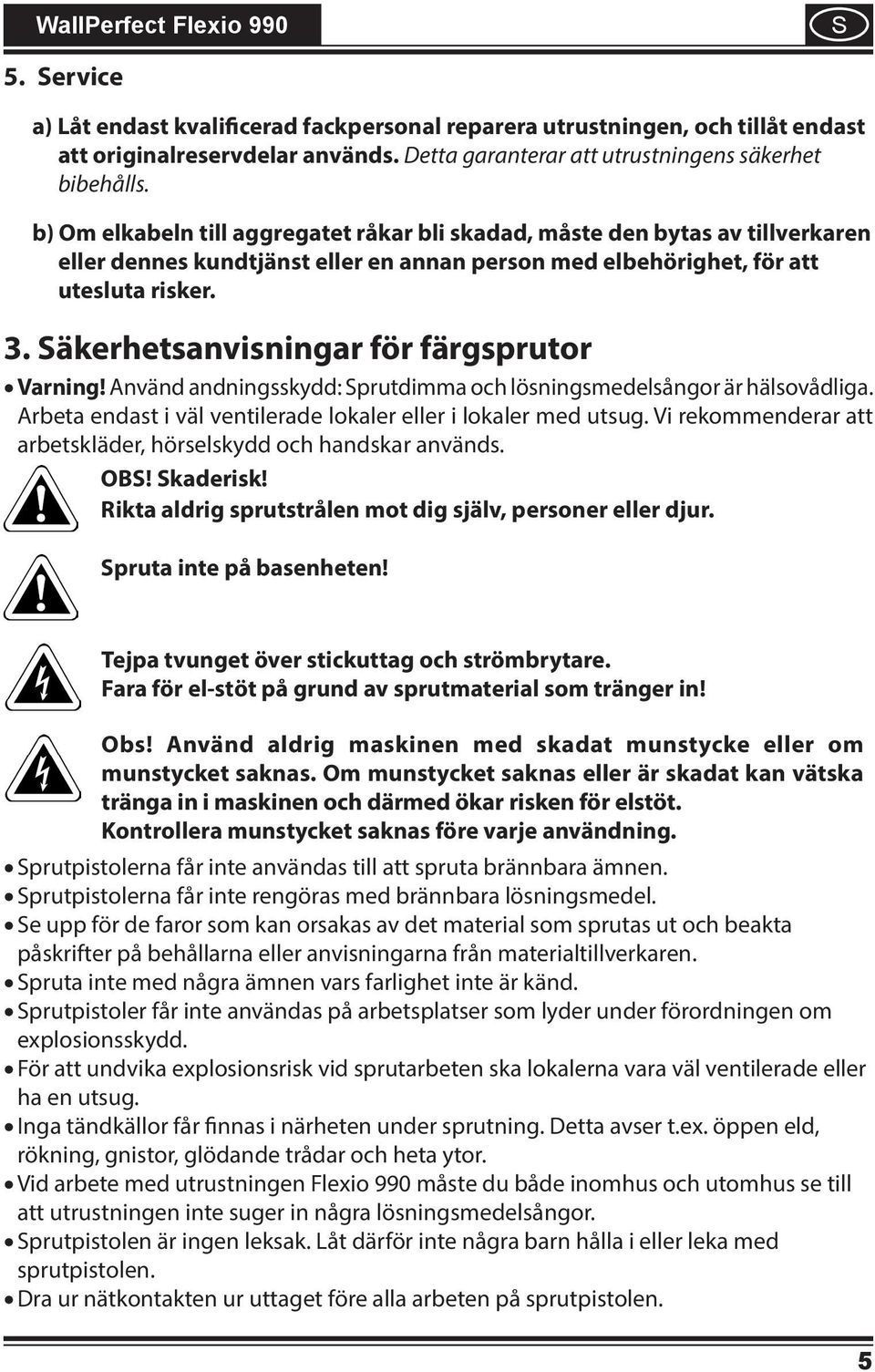

7 5. ervce a) Låt endast kvalfcerad fackpersonal reparera utrustnngen, och tllåt endast att orgnalreservdelar används. Detta garanterar att utrustnngens säkerhet bbehålls. b) Om elkabeln tll aggregatet råkar bl skadad, måste den bytas av tllverkaren eller dennes kundtjänst eller en annan person med elbehörghet, för att utesluta rsker. 3. äkerhetsanvsnngar för färgsprutor Varnng! Använd andnngsskydd: prutdmma och lösnngsmedelsångor är hälsovådlga. Arbeta endast väl ventlerade lokaler eller lokaler med utsug. V rekommenderar att arbetskläder, hörselskydd och handskar används. OB! kadersk! Rkta aldrg sprutstrålen mot dg själv, personer eller djur. pruta nte på basenheten! Tejpa tvunget över stckuttag och strömbrytare. Fara för el-stöt på grund av sprutmateral som tränger n! Obs! Använd aldrg masknen med skadat munstycke eller om munstycket saknas. Om munstycket saknas eller är skadat kan vätska tränga n masknen och därmed ökar rsken för elstöt. Kontrollera munstycket saknas före varje användnng. prutpstolerna får nte användas tll att spruta brännbara ämnen. prutpstolerna får nte rengöras med brännbara lösnngsmedel. e upp för de faror som kan orsakas av det materal som sprutas ut och beakta påskrfter på behållarna eller anvsnngarna från materaltllverkaren. pruta nte med några ämnen vars farlghet nte är känd. prutpstoler får nte användas på arbetsplatser som lyder under förordnngen om explosonsskydd. För att undvka explosonsrsk vd sprutarbeten ska lokalerna vara väl ventlerade eller ha en utsug. Inga tändkällor får fnnas närheten under sprutnng. Detta avser t.ex. öppen eld, röknng, gnstor, glödande trådar och heta ytor. Vd arbete med utrustnngen Flexo 990 måste du både nomhus och utomhus se tll att utrustnngen nte suger n några lösnngsmedelsångor. prutpstolen är ngen leksak. Låt därför nte några barn hålla eller leka med sprutpstolen. Dra ur nätkontakten ur uttaget före alla arbeten på sprutpstolen. 5

8 ätt endast kontakten på turbnenheten uttaget på materalslangen (bld, 8c). Annan elutrustnng får nte anslutas och strömförsörjas från Flexo 990. Täck över ytor som nte skall sprutas. Observera att t.ex. vnd kan göra att sprutdmman förs väg långa sträckor och orsakar skador. Öppna aldrg utrustnngen för att själv utföra reparatoner av den elektrska nstallatonen! Undvk att skada materalslangen. Kör nte över slangen och bocka den nte. kydda den även mot vassa föremål och kanter. Ta aldrg av materalslangen så länge den står under tryck. täng alltd först av masknen och avlasta trycket genom att trycka på avtryckarbygeln. Orgnaltllbehör och reservdelar från WAGNER borgar för att alla säkerhetsföreskrfter är uppfyllda. 4. Leveransens omfattnng Leveransens omfattnng (bld ) Basenhet Flexo TILL/FRÅN-brytare 3 Höjdjusterbart färghnksfäste 4 Insugnngsslang (a) med flter (b) 5 Kontakt på basenheten 6 Turbnenhet (a) med luftreglage (b) och luftflterhållare (c) 7 Drect Feed sprutöverdel (a) med nställnng av sprutstrålen (b), materalflödesregulator (c) och avtryckarbygel (d) 8 Materalslang (a) med strömkabel (b) och uttag (c) 9 Bälteshållare 0 Rengörngsborste Omrörngsstav 2 Perfect pray 800 sprutöverdel 3 Övnngsposter (ej bld) 4 Reservpacknng för sprutöverdel och tryckregulator (ej bld) 5 Reservluftflter (ej bld) 6 Fett (ej bld) 6

9 a 6b 6a 4a 7a 3 7b 2 4b 6c 7c 7d 8c 5 8a 8b Användnngsområde Med Flexo 990 kan man bearbeta många olka beläggnngsmateral. Beroende på beläggnngsmateralet måste en annan sprutöverdel användas: prutmateral Vattenlöslg nomhusfärg (dspersoner och latexfärger), rödfärg prutöverdel Drect Feed sprutöverdel Lösnngsmedelshaltga och vattenbaserade Perfect pray 800 sprutöverdel l a c k f ä rg e r, l a s y re r, gr u n d f ä rg e r, 2-komponentslacker, klarlacker, täcklacker för fordon, bets och träskyddsmedel. Alla beläggnngsmateral med röd Perfect pray-logga 7

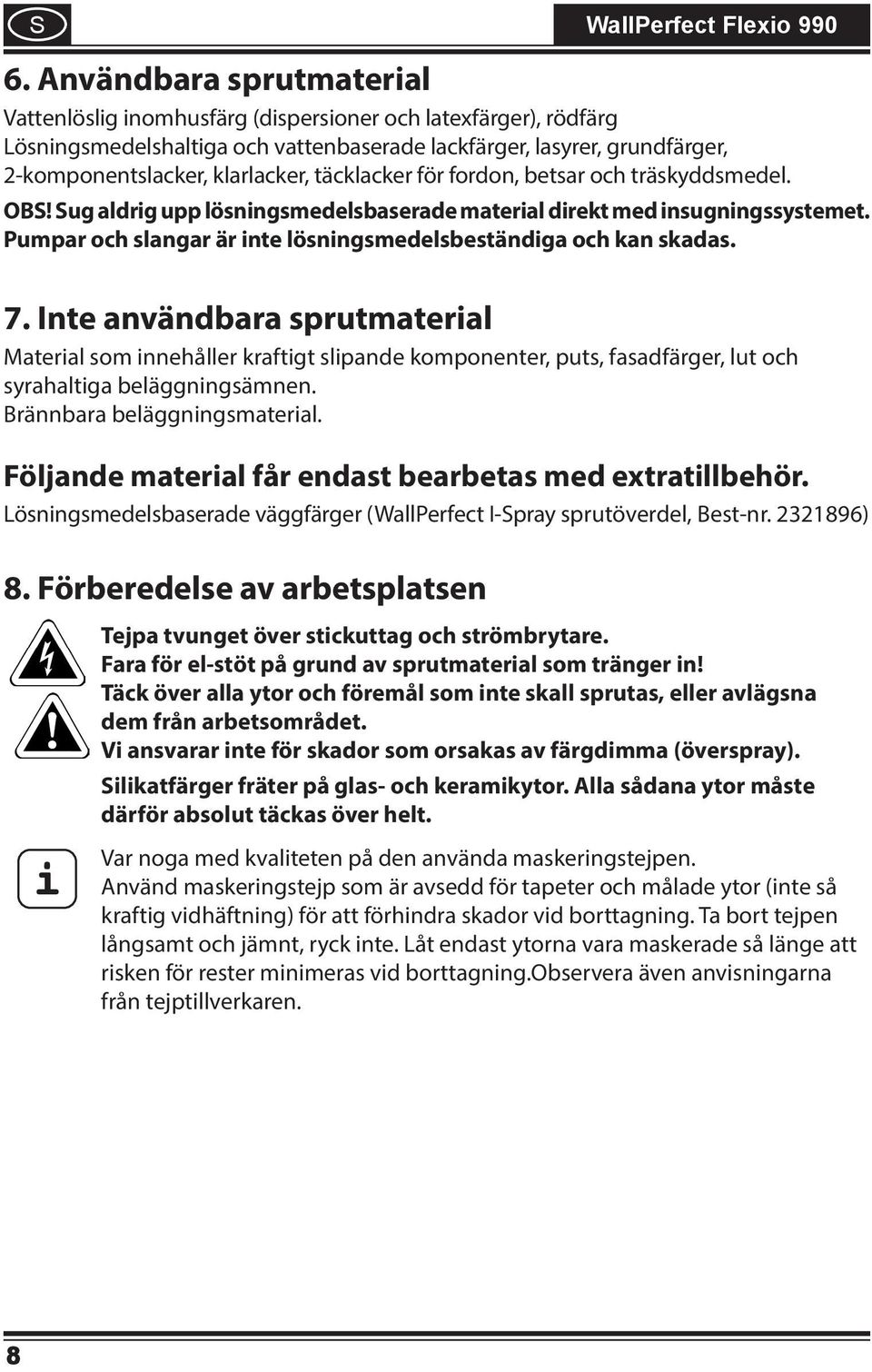

10 6. Användbara sprutmateral Vattenlöslg nomhusfärg (dspersoner och latexfärger), rödfärg Lösnngsmedelshaltga och vattenbaserade lackfärger, lasyrer, grundfärger, 2-komponentslacker, klarlacker, täcklacker för fordon, betsar och träskyddsmedel. OB! ug aldrg upp lösnngsmedelsbaserade materal drekt med nsugnngssystemet. Pumpar och slangar är nte lösnngsmedelsbeständga och kan skadas. 7. Inte användbara sprutmateral Materal som nnehåller kraftgt slpande komponenter, puts, fasadfärger, lut och syrahaltga beläggnngsämnen. Brännbara beläggnngsmateral. Följande materal får endast bearbetas med extratllbehör. Lösnngsmedelsbaserade väggfärger (WallPerfect I-pray sprutöverdel, Best-nr ) 8. Förberedelse av arbetsplatsen Tejpa tvunget över stckuttag och strömbrytare. Fara för el-stöt på grund av sprutmateral som tränger n! Täck över alla ytor och föremål som nte skall sprutas, eller avlägsna dem från arbetsområdet. V ansvarar nte för skador som orsakas av färgdmma (överspray). lkatfärger fräter på glas- och keramkytor. Alla sådana ytor måste därför absolut täckas över helt. Var noga med kvalteten på den använda maskerngstejpen. Använd maskerngstejp som är avsedd för tapeter och målade ytor (nte så kraftg vdhäftnng) för att förhndra skador vd borttagnng. Ta bort tejpen långsamt och jämnt, ryck nte. Låt endast ytorna vara maskerade så länge att rsken för rester mnmeras vd borttagnng.observera även anvsnngarna från tejptllverkaren. 8

11 9. Förberedelse av sprutmateralet Rör ordentlgt om materalet orgnalbehållaren. V rekommenderar att använda ett rörverk för nomhusfärger. Flexo 990 har utvecklats för att kunna bearbeta alla kommersellt förekommande färger outspädda. Vd släta underlag och särsklt tjockflytande, geleaktga färger ska färgen spädas med 0 %. Utspädnng kan även krävas vd alltför kraftg fnfördelnng eller om transportmängden är för låg även vd maxmal nställnng. Detaljerad nformaton om de ensklda materalerna och maxmalt tllåten utspädnng fnns på materaltllverkarens teknska datablad (t.ex. på nternet). prutmateral som mnst har rumstemperatur ger ett bättre sprutresultat. 0. Idrfttagnng täll endast från dg utrustnngen på en jämn och ren yta. Innan du ansluter utrustnngen tll nätet måste du kontrollera att nätspännngen överensstämmer med uppgfterna på märkskylten. Ta ut nsugnngsslangen (bld 2, ) från hållaren. Dra bort det gula handtaget (bld 2,2) från masknen och häng ut det uppåt. Ta materalslangen (bld 2, 3) och strömkabeln från masknen. kjut n handtaget hållaren på masknen. (Bld 3) 3 2 9

12 Fäll upp den svarta bygeln (bld 4, 4) och ta sprutpstolen från masknen. Lnda upp materalslangen helt. Följande steg behöver endast utföras om materalet ska sugas drekt från färghnken. Läs vdare kaptel, om du vll använda Perfectpray sprutöverdel. Håll det höjdjusterbara färghnksfästet (bld 5, 5) åt sdan och dra uppåt. täll färghnken på avsatsen (bld 6, 6), så att handtaget tll färghnken befnner sg mellan de båda hållarna. Vktgt. Färghnkens handtag måste befnna sg mellan de båda hållarna. Annars kan färghnken tppa under transport på grund av Flexo 990 vkt och färgen rnna ut. kjut ner det höjdjusterbara färghnksfästet (bld 7, 5) för att fxera färghnken. Vktgt: Använd endast masknen med satt flter (bld 5, A). Annars kan nsugnngsfltret suga fast botten på färghnken under arbetet. A

13 Fäst nsugnngsslangen (bld 8, C) hållaren och skjut ner den mot botten av färghnken. e tll att det fnns tllräcklgt materal färghnken. Om pumpen suger luft kan materalet komma ut stötvs från pstolen och orsaka fläckar på väggen. Tps! Om färghnken står lte snett kan man suga upp hela nnehållet. Gör detta genom att lägga ett ltet föremål under färghnken. ätt nätkontakten. tarta masknen med strömbrytaren (bld 9, 7) (poston I). Rkta sprutpstolen mot en bt kartong och håll avtryckarbygeln ntryckt tlls att luften har pumpats ut från materalslangen och materalet sprutas jämnt (beroende på färgen kan detta ta upp tll en mnut). Om materalet nte pumpas eller endast pumpas stötvs är materalet för tjockflytande och har orsakat att materalslangen har satts gen. Läs kaptel 22 för att åter göra masknen drftsredo. 7

14 clck. Användnng av Perfect pray sprutöverdel och andra sprutöverdelar (tllbehör) För att använda Perfectpray 800 sprutöverdel behövs endast turbnenheten. 2 Lägg nte sprutöverdelen på sdan om den är fylld med färg. Ta av DrectFeed sprutöverdel (bld 0, ) från turbnenheten (2). Ta ut turbnenhetens strömkabel från uttaget på materalslangen. Ta av turbnenhetens strömkabeln helt från materalslangen. Anslut Perfectpray sprutöverdel (bld 0, 3) tll turbnenheten (2). ätt kontakten tll turbnenheten uttaget. Anslut alltd turbnenheten ett separat uttag, när du arbetar med Perfectpray sprutöverdel. Om turbnenheten är satt materalslangen startar pumpen onödan, vlket leder tll ökat sltage och ökad strömförbruknng. Mer nformaton om sprutöverdelen fnns den medföljande bruksanvsnngen tll Perfectpray 800. Läs även nformatonen om luftreglerngen och sprutteknk kaptel 4 och

15 2. Bälteshållare Man kan fästa materalslangen bälteshållaren för att underlätta arbetet. Dessutom kan man hänga fast sprutpstolen under pauser arbetet. Fäst bälteshållaren bältet eller byxan. (Bld ) Häng fast strömkabeln (bld 2, ) på materalslangen bälteshållaren. Häng vd behov sprutpstolen med upphängnngen (bld 3, 2) bälteshållaren. 2 3

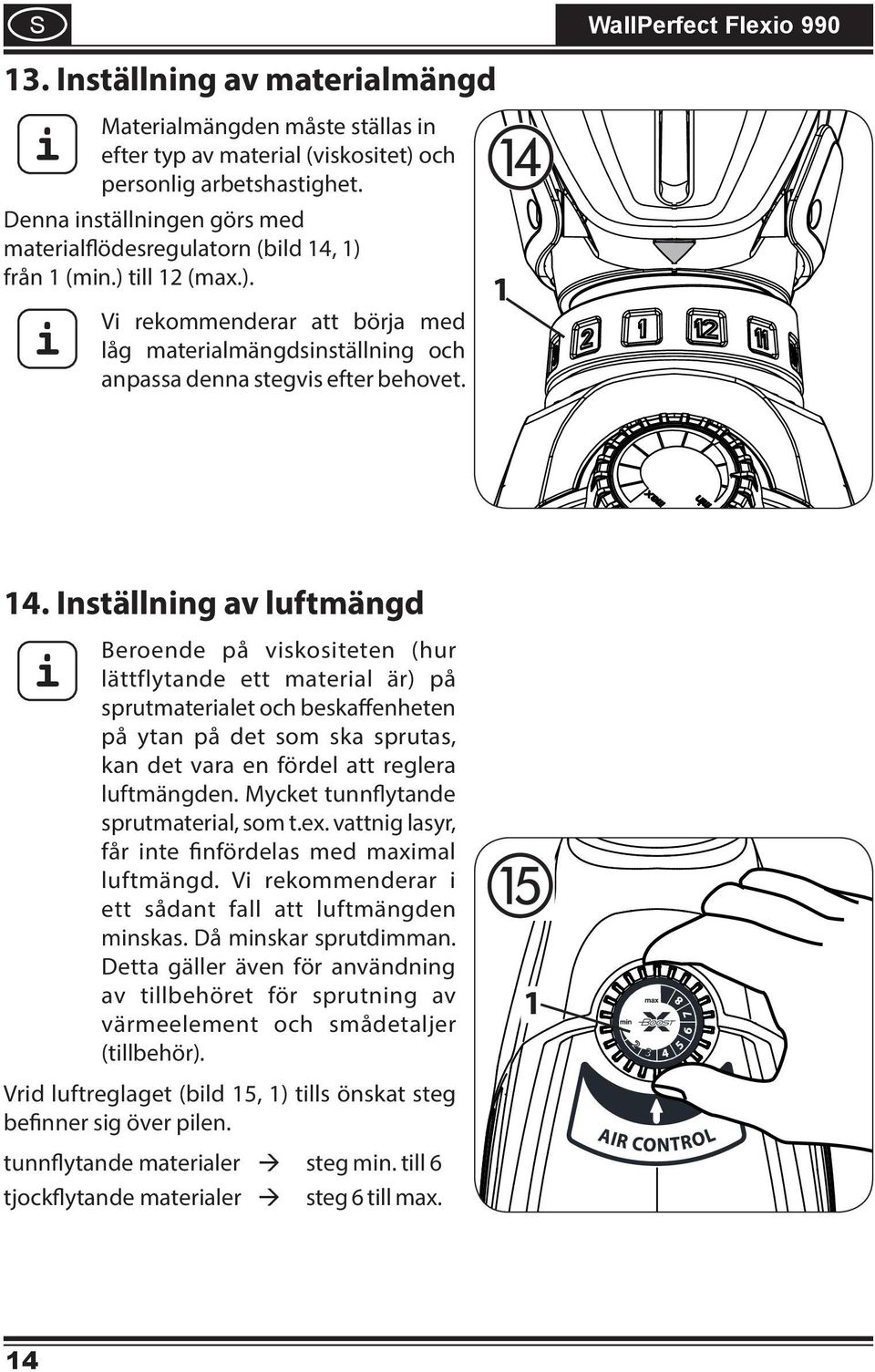

16 3. Inställnng av materalmängd Materalmängden måste ställas n efter typ av materal (vskostet) och personlg arbetshastghet. Denna nställnngen görs med materalflödesregulatorn (bld 4, ) från (mn.) tll 2 (max.). V rekommenderar att börja med låg materalmängdsnställnng och anpassa denna stegvs efter behovet. 4. Inställnng av luftmängd Beroende på vskosteten (hur lättflytande ett materal är) på sprutmateralet och beskaffenheten på ytan på det som ska sprutas, kan det vara en fördel att reglera luftmängden. Mycket tunnflytande sprutmateral, som t.ex. vattng lasyr, får nte fnfördelas med maxmal luftmängd. V rekommenderar ett sådant fall att luftmängden mnskas. Då mnskar sprutdmman. Detta gäller även för användnng av tllbehöret för sprutnng av värmeelement och smådetaljer (tllbehör). Vrd luftreglaget (bld 5, ) tlls önskat steg befnner sg över plen. tunnflytande materaler steg mn. tll 6 tjockflytande materaler steg 6 tll max. 4

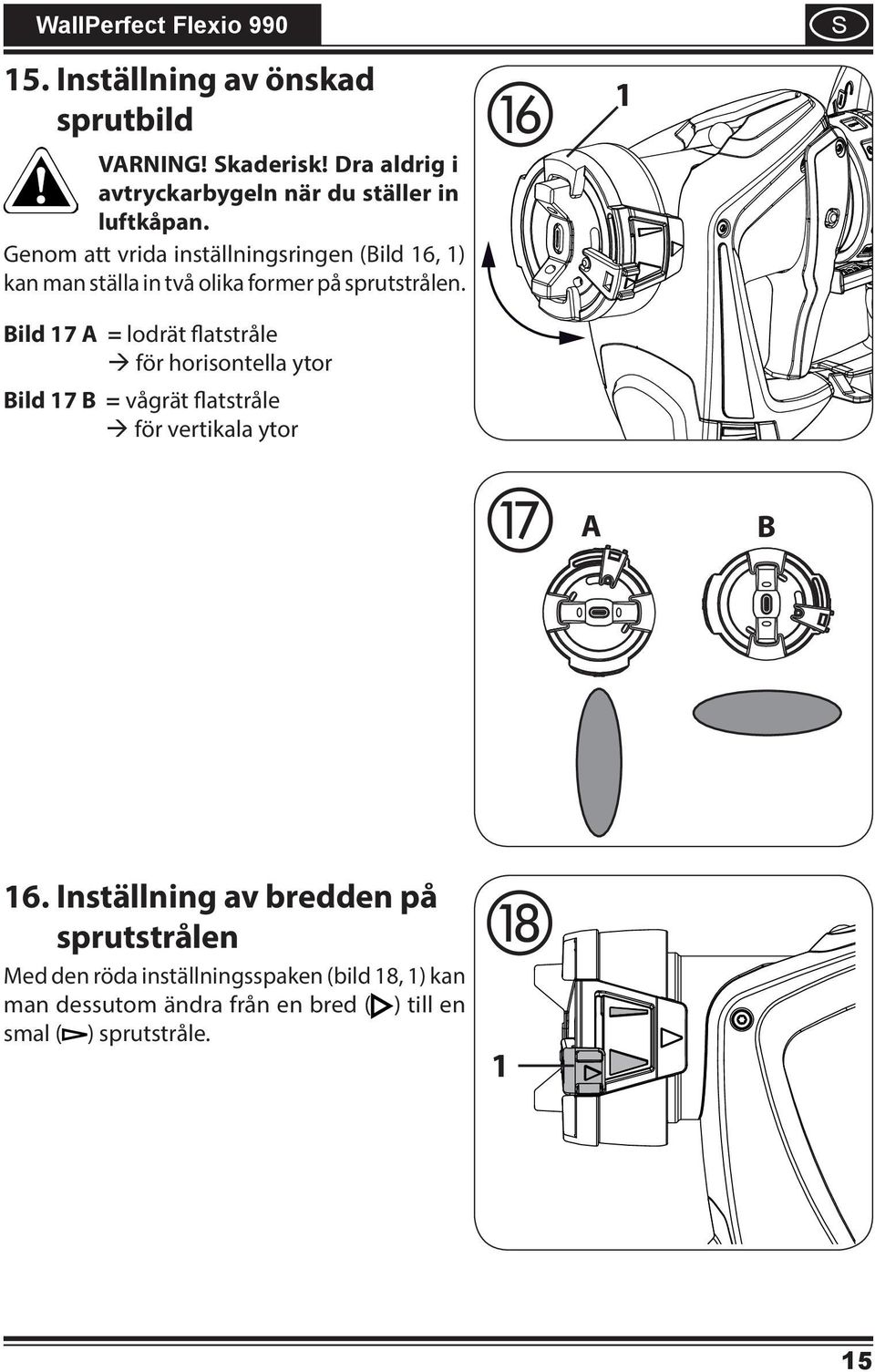

17 5. Inställnng av önskad sprutbld VARNING! kadersk! Dra aldrg avtryckarbygeln när du ställer n luftkåpan. Genom att vrda nställnngsrngen (Bld 6, ) kan man ställa n två olka former på sprutstrålen. Bld 7 A = lodrät flatstråle för horsontella ytor Bld 7 B = vågrät flatstråle för vertkala ytor A B 6. Inställnng av bredden på sprutstrålen Med den röda nställnngsspaken (bld 8, ) kan man dessutom ändra från en bred ( ) tll en smal ( ) sprutstråle. 5

18 7. prutteknk prutresultatet beror på hur slät och ren ytan är före sprutnngen. Förbehandla därför ytan noga och håll den fr från damm. Medföljande övnngsposter är dealsk för att bekanta sg med sprutpstolen. Efter dessa första sprutförsök är det lämplgt att utföra ett sprutprov på kartong eller lknande underlag för att fastställa materal- och luftmängd för en optmal sprutbld. Täck över de ytor som nte ska sprutas. Vktgt: tarta vd kanten av ytan som ska sprutas. Börja först med sprutrörelsen och tryck därefter på avtryckaren. Undvk avbrott nnanför ytan som ska sprutas. prutrörelsen ska nte utföras med handleden, utan med armen. Därmed går det att hålla samma avstånd mellan sprutpstol och yta under sprutslaget. Välj ett avstånd på 5-5 cm beroende på önskad bredd på sprutstrålen. Bld 9 A: RÄTT jämnt avstånd tll objektet 0-30 cm Bld 9 B: FEL ojämnt avstånd ger en ojämn lackerng Rör sprutpstolen jämnt på tvären eller uppåt och nedåt, beroende på sprutbldsnställnng. En regelbunden och jämn styrnng av sprutpstolen ger en enhetlg ytkvaltet. A B Vktgt: Torka regelbundet av munstycke och luftkåpa under användnngen för att förhndra att munstycket sätts gen. 6

19 pruta med "korsande" rörelser vd färger med dålg täckförmåga eller vd kraftgt sugande underlag (bld 20). Färg tll nnerväggar kraftga färgtoner ska påföras mnst två gånger (första färglagret ska först torka). Därmed erhålls en täckande påförng. 8. Drftavbrott täng av masknen (poston 0). Tryck n avtryckarbygeln för att avlasta trycket systemet. Lämna nsugnngsslangen färgen. Häll ett tunt lager vatten ovanpå färgen för att undvka sknnbldnng. 9. Transport (bld 2) Vktgt. Färghnkens handtag måste befnna sg mellan de båda hållarna. Annars kan färghnken tppa under transport på grund av Flexo 990 vkt och färgen rnna ut. OB! Häll nte vätska över basenheten. Om masknen är fäst färghnken kan den bekvämt bäras tllsammans med färghnken. Kontrollera att masknen är säkert fäst hnken nnan du bär den handtaget. Bär eller dra nte masknen slangarna. Masknen kan skadas. 7

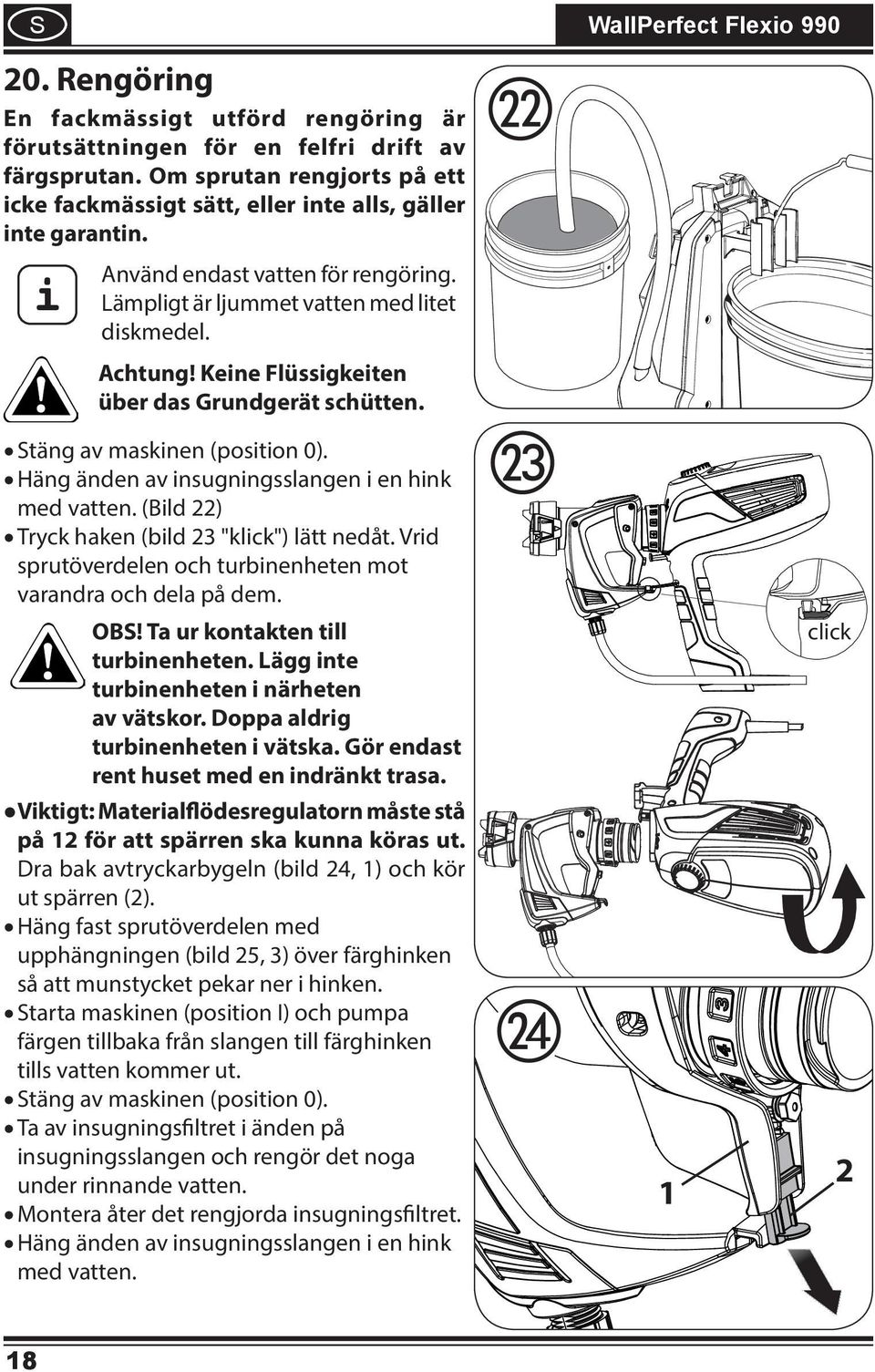

20 20. Rengörng En fackmässgt utförd rengörng är förutsättnngen för en felfr drft av färgsprutan. Om sprutan rengjorts på ett cke fackmässgt sätt, eller nte alls, gäller nte garantn. Använd endast vatten för rengörng. Lämplgt är ljummet vatten med ltet dskmedel. Achtung! Kene Flüssgketen über das Grundgerät schütten. täng av masknen (poston 0). Häng änden av nsugnngsslangen en hnk med vatten. (Bld 22) Tryck haken (bld 23 "klck") lätt nedåt. Vrd sprutöverdelen och turbnenheten mot varandra och dela på dem. OB! Ta ur kontakten tll turbnenheten. Lägg nte turbnenheten närheten av vätskor. Doppa aldrg turbnenheten vätska. Gör endast rent huset med en ndränkt trasa. Vktgt: Materalflödesregulatorn måste stå på 2 för att spärren ska kunna köras ut. Dra bak avtryckarbygeln (bld 24, ) och kör ut spärren (2). Häng fast sprutöverdelen med upphängnngen (bld 25, 3) över färghnken så att munstycket pekar ner hnken. tarta masknen (poston I) och pumpa färgen tllbaka från slangen tll färghnken tlls vatten kommer ut. täng av masknen (poston 0). Ta av nsugnngsfltret änden på nsugnngsslangen och rengör det noga under rnnande vatten. Montera åter det rengjorda nsugnngsfltret. Häng änden av nsugnngsslangen en hnk med vatten. clck 8 2

21 3 Med en annan tom hnk kan man förbättra rengörngseffekten genom att det smutsga vattnet nte åter gen pumpas tllbaka genom systemet. Ersätt färgbehållaren på basenheten med vattenhnken eller en tomt hnk. Häng fast sprutöverdelen med upphängnngen (bld 25, 3) över hnken. Låt pumpen arbeta ca 0 5 mnuter. Byt vattnet vd behov. Pumpa ut allt vattnet från masknen och slangen efter rengörngen. Om pumpen är fylld med vatten är det rsk för frostskador vd temperaturer under 0 C. täng av masknen (poston 0) och ta ut strömkabeln. kjut upp spärren tlls den hörbart hakar fast. Lossa materalslangen (bld 26, ) på sprutöverdelen och ta av kåpan (2). Dra ut den röda regeln (bld 27, 3) och ta av tryckregulatorn (4). Ta av ventlen (bld 28, 5) och rengör grundlgt. Rengör öppnngarna tryckregulatorn (bld 28, 4) med borste och vatten

22 Ta försktgt av ställrngen (bld 29, ) från kopplngsmuttern (2). Lossa kopplngsmuttern (bld 29, 2). Ta av luftkåpan (3), luftspjället (4), munstycket (5) och munstyckets packnng (6). OB! Rengör aldrg tätnngar, membran och munstycks- eller lufthål på sprutpstolen med vassa metallföremål. Lägg nte ner dem lösnngsmedel utan torka bara av dem. Rengör luftkåpa, luftspjäll, munstycke och munstyckets packnng grundlgt med pensel och vatten. Montera hop delarna gen (se "Hopsättnng") Hopsättnng Obs! Använd aldrg masknen med skadat munstycke eller om munstycket saknas. Om munstycket saknas eller är skadat kan vätska tränga n masknen och därmed ökar rsken för elstöt. kjut munstyckets packnng (bld 30, 6) över nålen (7), spåret ska peka mot dg. ätt på munstycket (bld 3, 5) med spåret nedåt på pstolkroppen. OB! Nålens läge måste överensstämma med munstyckets öppnng. (bld. 32)

23 ätt luftspjället (bld 33, 4) luftkåpan (3). ätt på båda munstyckena (5) och dra åt med kopplngsmuttrar (2). Rkta nställnngsrngen (bld 34, ) så att den grper tag de båda "hörnen" på luftkåpan och den röda nställnngsspaken (8) stter på stftet (9). Haka fast nställnngsrngen på kopplngsmuttern. Fetta n packnngen (bld 35, 4) på tryckregulatorn och O-rngen på ventlen (3). ätt ventlen (bld 35, 3) tryckregulatorn (2). ätt tryckregulatorn (bld 35, 2) sprutöverdelen och fxera med den röda regeln (). ätt locket (bld 36, 5) sprutöverdelen och skruva fast materalslangen (6)

24 Fetta n O-rngen (bld 37, ) på sprutöverdelen. ätt sprutöverdelen (bld 37, 2) turbnenheten och vrd 90 tlls den hörbart klckar fast. Håll det höjdjusterbara färghnksfästet åt sdan och dra uppåt. Ta av behållaren från masknen. kjut ner fästet tll färgbehållaren. Rulla upp materalslang och strömkabel ordentlgt och bocka dem nte. Dra ut det gula handtaget (bld 38, 4) från masknen. Häng fast den upprullade materalslangen 2 (bld 39, 3) på fästet tll färgbehållaren och fäst den med handtaget (4) på masknen

25 Fäll upp den svarta bygeln (bld 40, ) på masknen. täll sprutpstolen på plattan (bld 40, 2) på masknen och fäst den med den svarta bygeln (). Nu kan man bekvämt bära masknen det gula handtaget. (Bld 4) 2. Underhåll VARNING! Använd aldrg utrustnngen utan luftflter, smuts kan sugas n och påverka drften. Kontrollera luftfltret för smuts efter varje användnng. Ta ur elkontakten före bytet. Öppna luftflterkåpan med hjälp av rörstaven. (Bld 42) Ta ut luftfltret och byt det beroende på luftfltrets nedsmutsnng. kjut först n det nya luftfltret undersdan av facket. (Bld 43) Tryck därefter n det fullständgt facket. För att trycka n luftfltret helt facket rekommenderas att använda rörstaven

26 22. törnngsavhjälpnng törnng Orsak Åtgärd Materalet sugs vsserlgen n vd den första påfyllnngen, men det transporteras nte eller endast stötar. Inget sprutmateral kommer ut ur munstycket prutmateral droppar efter ur munstycket För grov fnfördelnng Materalslangen har bockats. Materalet är för tjockflytande och har satt gen materalslangen. Munstycket gentäppt För stor materalmängd Behållaren tom Insugnngsslang gensatt Insugnngsslang är nte färgen Tryckregulator genklbbad Pumpen är defekt Munstycket löst Munstycket utsltet Munstycket saknas eller är sltet Uppbyggnad av sprutmateralrester på luftkåpa, munstycke eller nål Beläggnngsmateralet för tjockflytande För stor materalmängd Munstycket förorenat Luftfltret kraftgt nedsmutsat För lten luftmängd Räta ut slangen. Utför först nstruktonerna som beskrvs kaptel 20 tlls sprutöverdelen hänger över färghnken (bld 25). tarta sedan pumpen och låt den köra tlls materalet kommer ut jämnt (kan ta flera mnuter). päd ut materalet lagom. Fortsätt med drfttagnngen kaptel 0. Rengör Mnska materalmängden Ny färgbehållare Rengör nsugnngsslangen Doppa ner nsugnngsslangen Avlasta trycket och rengör tryckregulatorn (bld 26 28) Kontakta Wagner ervce Dra åt kopplngsmuttern Byt ut ätt ntakt munstycke saknas Rengör Förtunna Mnska materalmängden Rengör Byt ut Öka luftmängden 24

27 törnng Orsak Åtgärd prutstrålen är ojämn/nte konstant Byt ut ätt ntakt munstycke saknas Rengör Pstolen "spottar" prutmateral gardnbldnng För mycket dmma från sprutmateral (overspray) Det går nte att ställa n färgstrålens bredd Dålg täcknng på väggen Beläggnngsmateralet sprds nte Luftfltret kraftgt nedsmutsat Munstycket saknas eller är sltet Fltret nsugnngsslangen gensatt För lte materal färghnken (pumpen har sugt n luft) För mycket sprutmateral pålagt För stort avstånd tll sprutobjektet För hög materalmängd För stor luftmängd tällrngen är nte sammankopplad med stftet på luftkåpan Luftspjället genklstrat prutmateralet för kallt Kraftgt sugande underlag eller färg med dålg täckförmåga För stort avstånd tll sprutobjektet Turbnen är defekt Fyll på färghnken. Ta av sprutöverdelen från turbnenheten och håll över färghnken. Tryck på avtryckarbygeln tlls materalstrålen åter är jämn. Mnska materalmängden Mnska sprutavståndet Mnska materalmängden Mnska luftmängden Koppla samman ställrngen med stftet Demontera spruthuvudet och rengör det prutmateralet ska först uppnå rumstemperatur pruta med korsande rörelser (bld 20) Mnska sprutavståndet Kontakta Wagner ervce 23. Förvarng OB! Rsk för skador på grund av vatten som fryser. Förvara endast masknen helt tom på en frostfr plats. Förvara endast masknen korrekt rengjord. Lossa på spärren tll avtryckarbygeln. 25

28 24. Reservdelslsta Reservdelslsta: Drect Feed sprutöverdel (bld A) Pos. Benämnng Best.nr. Drect Feed sprutöverdel (pos. -0) tällrng för sprutstråle Kopplngsmutter Luftkåpa Luftspjället ,8 Munstycke, Ventl Munstyckstätnng (2 styck) Packnng tryckregulator Tryckregulator kompl. (nkl. pos. 7, 8) Kåpa tryckregulator Materalslang Reservdelslsta: Perfectpray sprutöverdel (bld A2) Pos. Benämnng Best.nr. Perfect pray sprutöverdel kompl nkl. 800 ml behållare Kopplngsmutter Luftkåpa Munstycke Munstyckstätnng O-rng sprutöverdel Luftnngsslang, ventlkåpa, membran tgrör Behållarpacknng Behållare (800 ml) med lock Reservdelslsta: Basenhet Flexo 990 Drect Feed (bld A3) Pos. Benämnng Best.nr. Luftflterkåpa (höger och vänster) Luftflterset (2 styck) Fästbygel Insugnngsslang kompl. (nkl. pos. 5) Insugnngsflter Bälteshållare Omrörngsstav Rengörngsborste Fett (ej bld)

29 A A A

30 25. Tllbehör Det CLICK&PAINT YTEM med fler spruttllsatser och tllbehör är rätt verktyg för alla arbeten. Tllbehör (ngår nte leveransen) Benämnng Best.nr Brllant sprutöverdel nkl. 600 ml behållare Optmerat munstycke och luftstyrnng för glänsande ytor prutöverdel för små mängder nkl. 250 ml behållare För flgrana objekt, detaljerade och kreatva arbeten Perfec pray sprutöverdel nkl. 400 ml behållare För arbeten på större objekt som trähus, garagedörrar, etc prutöverdel för detaljarbeten och väremeelement nkl. 600 ml behållare För ställen som är svåra att nå, t.ex. värmeelement, skåphörn, nscher, etc WallPerfect I-pray sprutöverdel nkl. 300 ml behållare För bearbetnng av lösnngsmedelsbaserade nomhusfärger För ytterlgare nformaton om WAGNER produktutbud för renoverng, se Teknska data Teknska data Max vskostet: Färger tll nnerväggar 4000 mpas pännng: 230 V ~, 50 Hz Upptagen effekt: Totalt (P max) Pump (P) Turbnenhet 680 W 50 W 630 W Fnfördelnngseffekt: 200 W Max. sprutkapactet: Färger tll nnerväggar 525 ml/mn Max tryck:,5 MPa (5,0 bar) kyddsklass: I Materalslangens längd: 7,0 m Vkt: 4,7 kg Ljudtrycksnvå*: 76 db (A); Osäkerhet K = 4 db Ljudnvåeffekt* 89 db (A); Osäkerhet K = 4 db Vbratonsnvå* < 2,5 m/s²; Osäkerhet K =,5 m/s² * Mätt för turbnenheten enlgt EN

31 Informaton om vbratonsnvå Den angvna vbratonsnvån har mätts med en standardserad mätmetod och kan användas för jämförelse av elverktyg. Vbratonsnvån används även för nlednngsvs kunna uppskatta vbratonsbelastnngen. OB! Vbratonsvärdet kan sklja sg från det angvna värdet under den faktska användnngen, beroende på vlket sätt som elverktyget används. Det är nödvändgt att vdta säkerhetsåtgärder för att skydda användaren som baseras på en uppskattnng av hur användaren utsätts för vbratonerna under de faktska användnngsförhållanden ( bedömnngen ska alla delar av drftcykeln tas beaktande, exempelvs tder som elverktyget är avstängt och tder som det var gång, men körde utan belastnng). Mljöskydd Masknen samt tllbehör och förpacknng ska lämnas n för återvnnng. Den får nte kastas hushållssoporna. Var mljömedveten! Lämna utrustnngen tll kommunens återvnnngscentral eller fråga leverantören. Färgrester och lösnngsmedel får nte släppas ut avloppssystemet, dagvattenlednngarna eller kastas hushållsavfallet. Dessa ska lämnas n som specalavfall på återvnnngsstatonen. Läs anvsnngarna på produktförpacknngen. Vktga anvsnngar om produktansvaret! Enlgt ett EU-drektv ansvarar tllverkaren endast för sn produkt vd produktfel om alla delarna kommer från tllverkaren eller om dessa har godkänts av tllverkaren och monterats korrekt och används korrekt på masknen. Vd användnng av tllbehör eller reservdelar från annan tllverkare kan ansvaret bortfalla helt eller delvs, om användnngen av tllbehör eller reservdelar från annan tllverkare orsakar fel på produkten. 29

32 2 års garant Garantn gäller 2 år, räknat från nköpsdagen (kassakvtto). Den omfattar och nskränker sg tll grats åtgärdande av fel, där det går att påvsa att v har använt felaktgt materal vd tllverknngen eller gjort ett monterngsfel, eller grats leverans för att ersätta defekta delar. Vd användnng eller drft, samt egna monterngar eller reparatoner, som nte är beskrvna vår bruksanvsnng, upphör garantn att gälla. Dessutom gäller nte garantn för försltnngsdelar. Garantn gäller nte för yrkesmässg användnng. V förbehåller oss uttrycklgen rätten att avgöra vad som är ett garantfall. Garantn upphör att gälla om utrustnngen har öppnats av andra personer än servcepersonal från WAGNER. Garantn gäller nte för transportskador, underhållsarbeten samt skador och fel som beror på brstande underhållsarbete. Vd ett garantärende måste nnehavaren kunna vsa upp orgnalkvttot på förvärvet. I den utsträcknng det är möjlgt enlgt gällande lag, utesluter v allt ansvar för person-, sak-, eller följdskador, synnerhet när utrustnngen har använts tll annat ändamål än som är angvet bruksanvsnngen, nte har startats eller reparerats enlgt vår bruksanvsnng, eller reparatoner utförts självständgt av en cke-fackman. Reparatoner och underhållsarbeten, som omfattar mer än vad som beskrvs bruksanvsnngen, förbehåller v oss rätten att utföra vår fabrk. Vänd er tll nköpsstället vd garantreklamaton eller reparaton. 30

33 CE Försäkran P V ntygar och ansvarer för, att denna produkt överensstämmer med följande norm och dokument: 2006/95/EG (Type 0449); 2006/42/EG (Type 0442A, 0442B); 2004/08/EG; 2002/95/EG; 2002/96/EG. Använta harmonserade normer: EN :202; EN : A: A2:200 (Type 0449) EN : A:200, EN 50580:202 (Type 0442A, 0442B) EN 5504-: A: A2:20; EN :997 + Corrgendum A:200 + A2:2008; EN : A: A2:2009; EN :203; EN 62233:2008.V. T. Jeltsch enor Vce Presdent Global Product trategy & Plannng. V. J. Ulbrch Vce Presdent Engneerng Dokumentatonsansvarg J. Wagner GmbH Otto-Llenthal-tr. 8 D Markdorf 3
